Огляд ASUS ROG CROSSHAIR X870E DARK HERO: материнська плата для ентузіастів

У сегменті материнських плат для процесорів AMD флагманські рішення ASUS традиційно належать до серії ROG CROSSHAIR. Звичайно, вартість подібних рішень зовсім не порадує пересічного користувача за рахунок відчутної націнки «за новизну». Але це й не дивно, адже добра частина наявного передового функціоналу буде цікавою скоріше оверклокерам та ентузіастам, які і є цільовою аудиторією таких плат.

Сьогодні ми поговоримо про модель, що є покращеною версією і так дуже функціональної ASUS ROG CROSSHAIR X870E HERO, оцінимо ефективність її роботи з процесором відповідного рівня, а також дізнаємося з якими компромісами все ще вийде стикнутися середньостатистичному користувачу у процесі її використання.

Як ви вже зрозуміли, тестувати будемо ASUS ROG CROSSHAIR X870E DARK HERO. Знайти її на українському ринку на момент написання огляду можна за середньою ціною у ₴42600 (~$968).

Специфікація

Паковання та комплектація

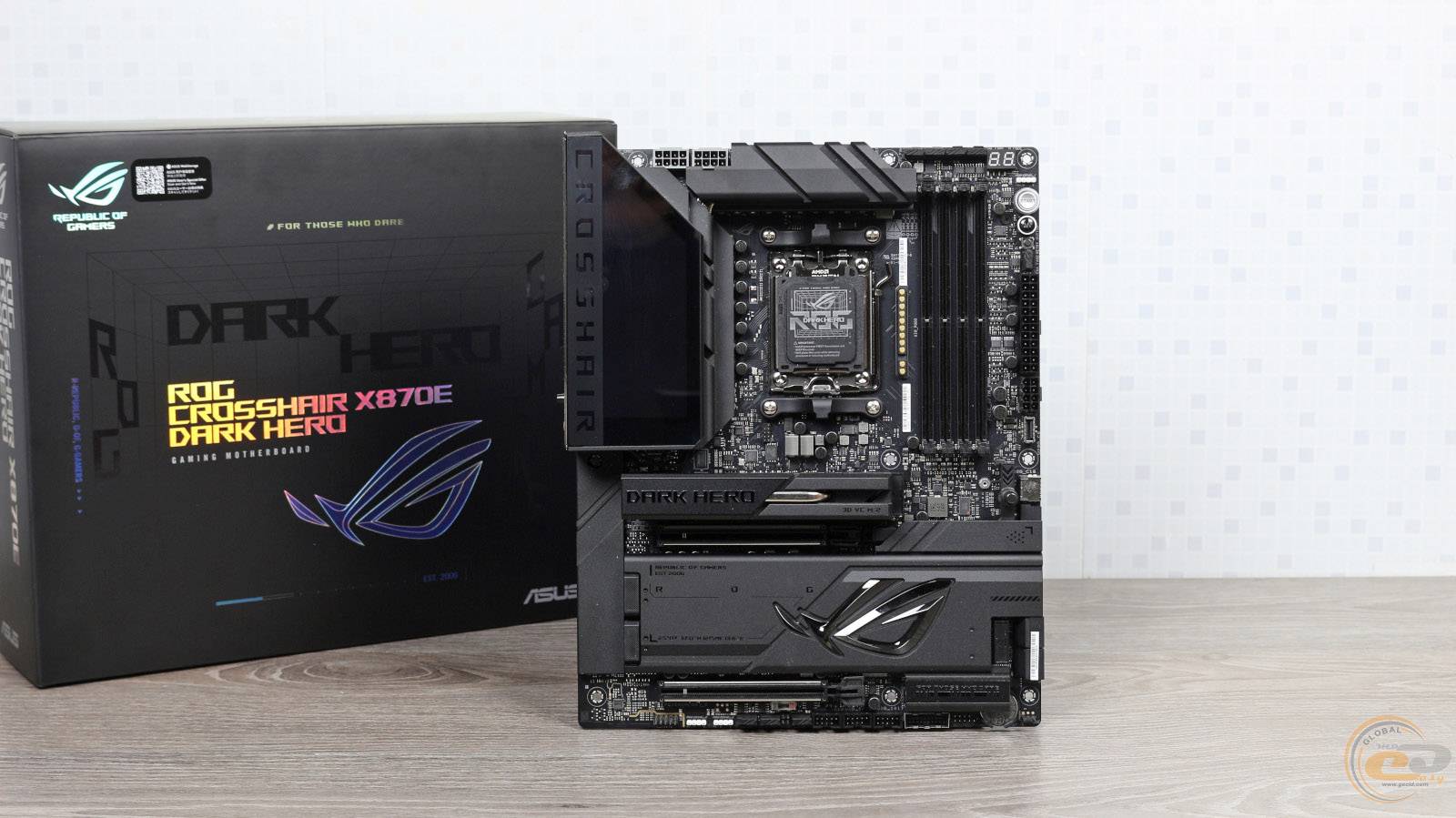

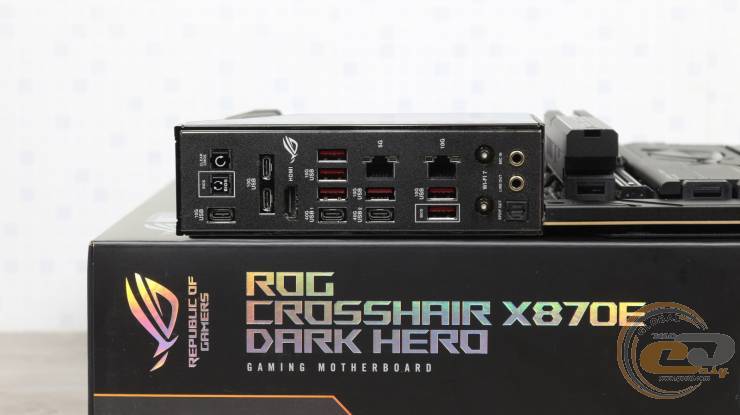

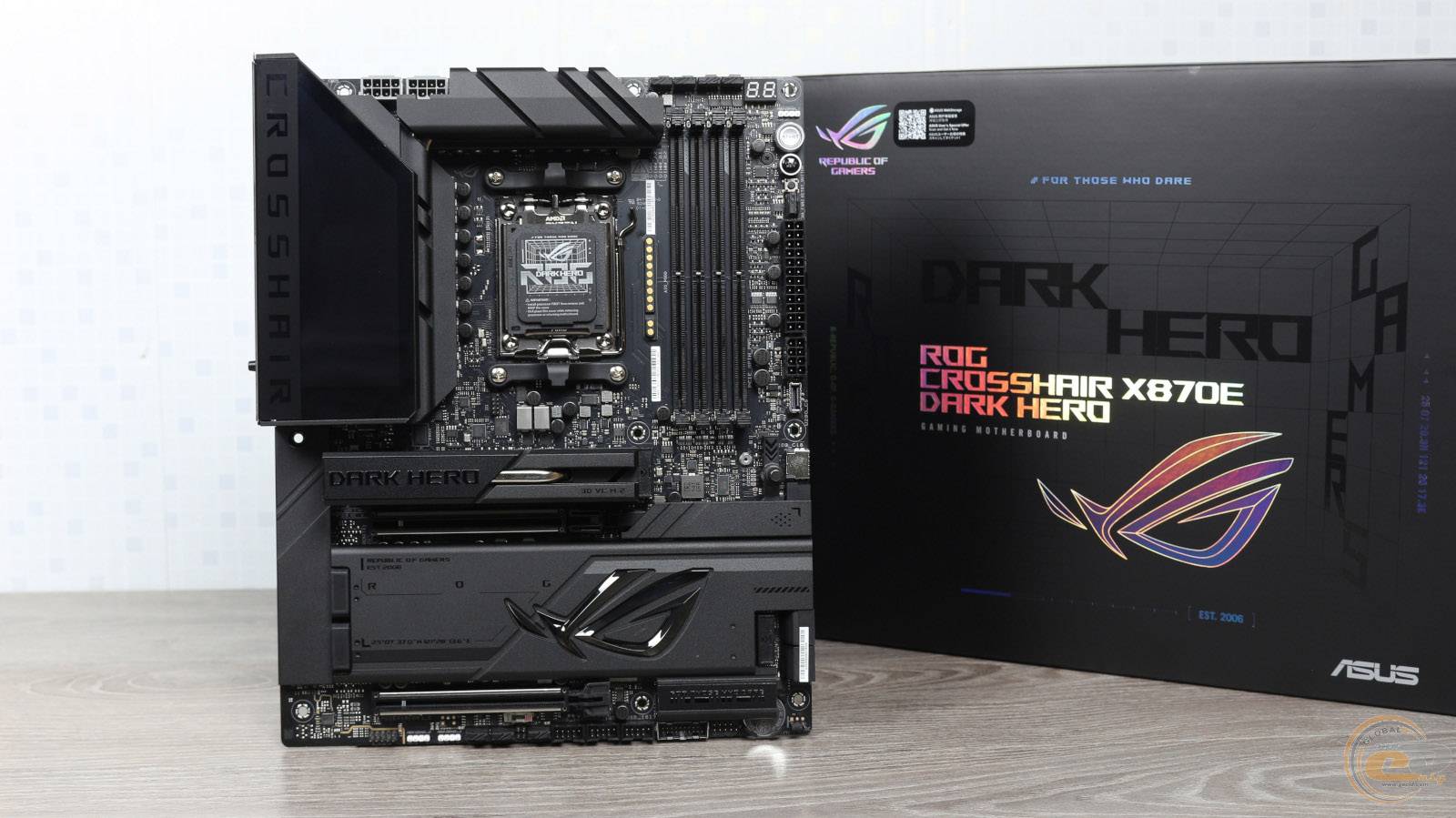

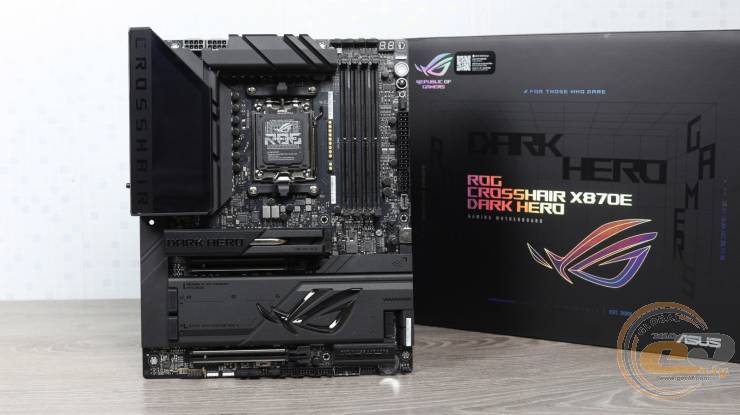

Чорна коробка, у якій постачається героїня огляду, отримала мінімалістичний дизайн. Навіть звичного переліку ключових особливостей та переваг моделі на звороті немає.

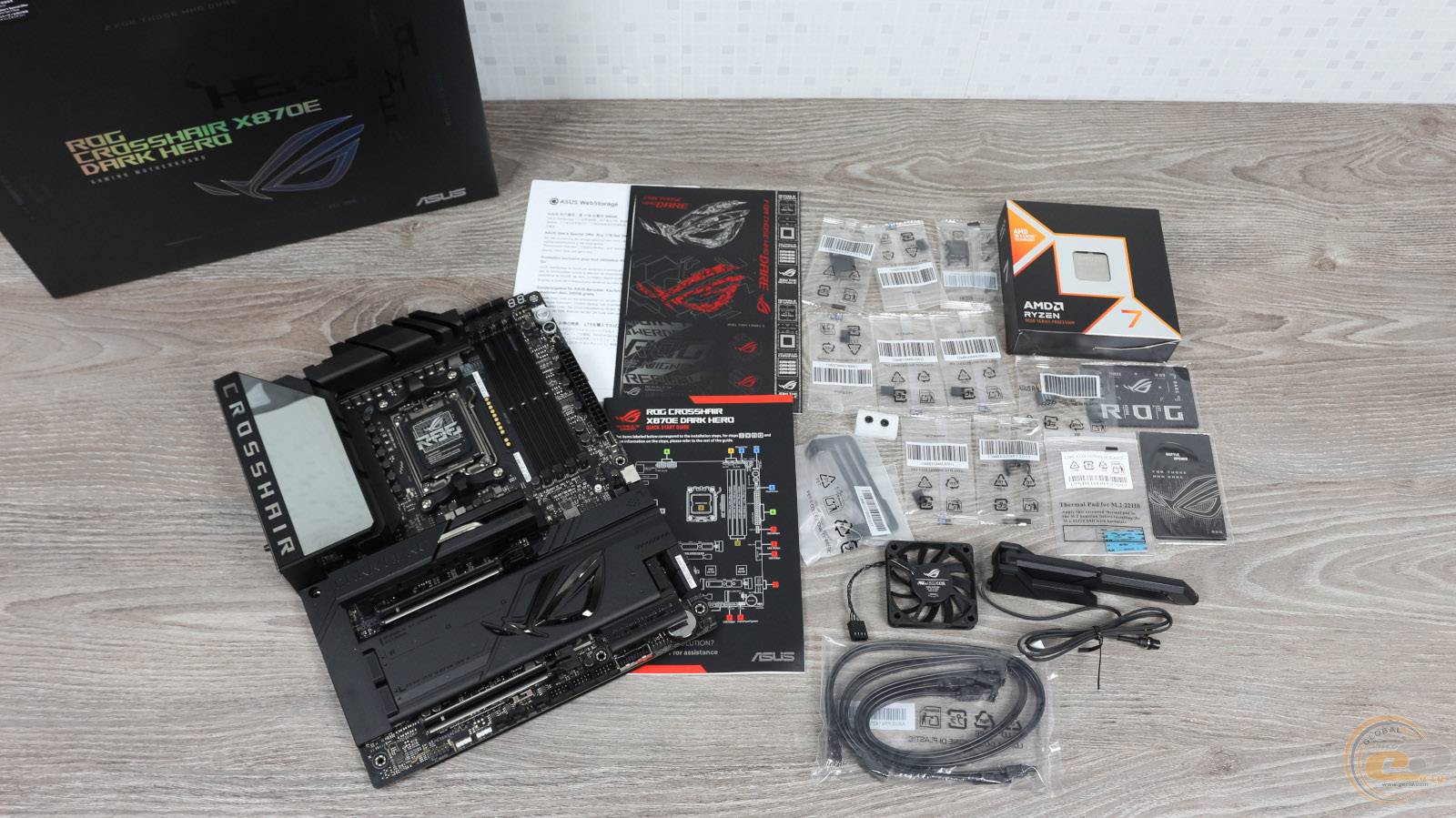

Комплект постачання у ASUS ROG CROSSHAIR X870E DARK HERO повністю відповідає преміальному позиціонуванню продукту та представлений:

• чотирма SATA-кабелями (два з яких є кутовими);

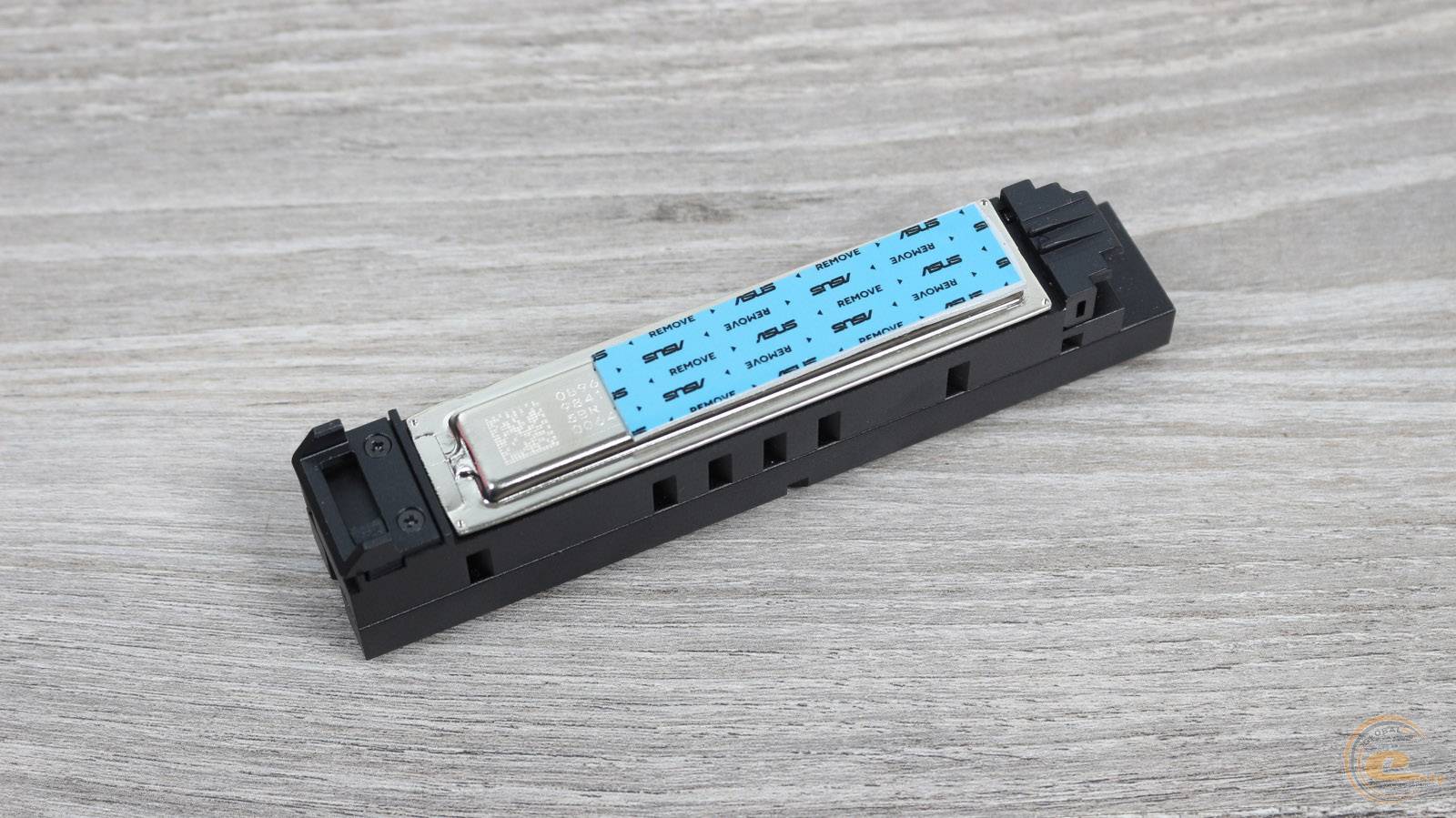

• термопрокладкою для накопичувача форм-фактору M.2 22110;
• 60-мм одинадцятилопатевим вентилятором ROG для охолодження ОЗП;
• кронштейном для монтажу вищезгаданого вентилятора на материнській платі;
• двома гвинтами для фіксації вентилятора на кронштейні;
• Q-connector-ом для спрощення підключення передньої панелі;
• п’ятьма гумовими проставками для M.2-накопичувачів;
• трьома Q-Slide-кріплення для M.2-накопичувачів;
• VIP-картою ROG;
• відкривачкою для пляшок з логотипом ROG;
• комбінованою антеною для Wi-Fi-модуля з магнітним кріпленням;
• набором наліпок;
• вичерпним набором різноманітної документації.

Дизайн та особливості плати

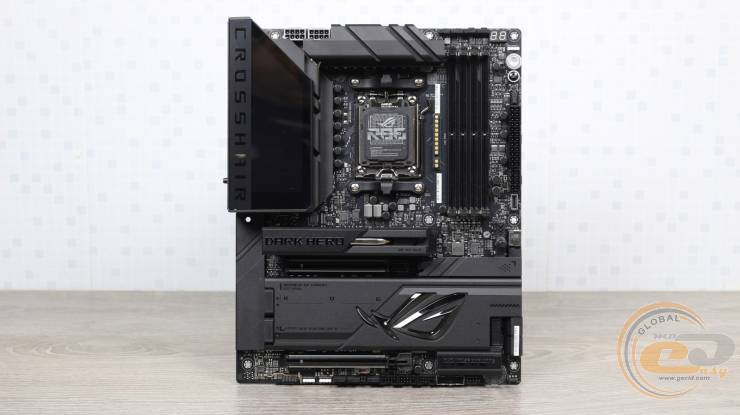

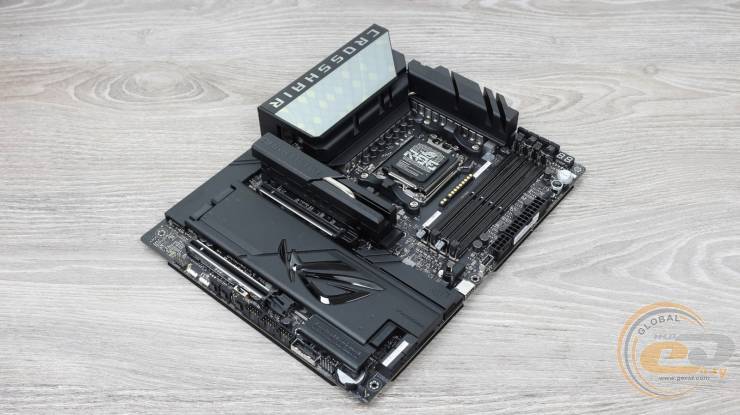

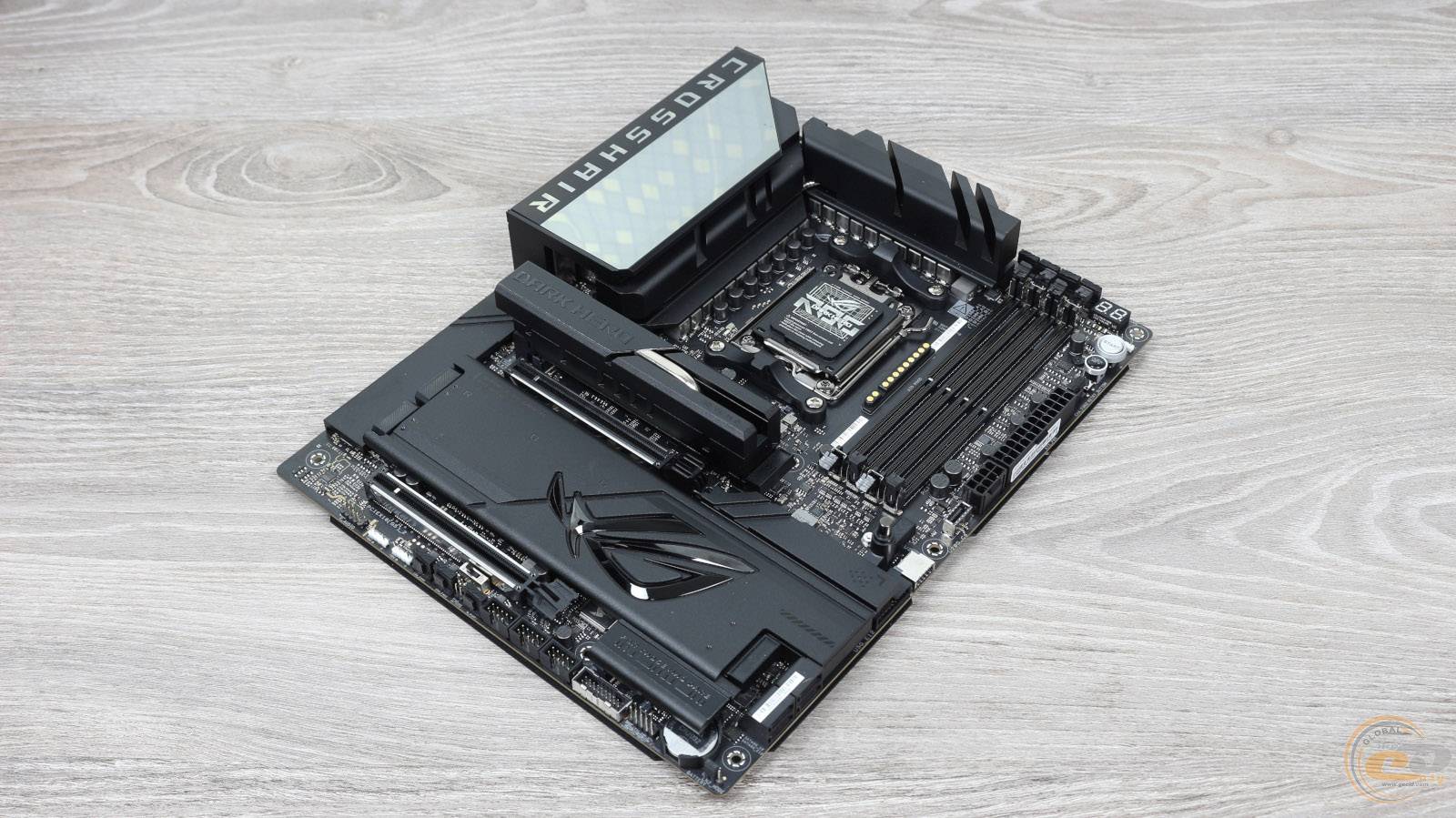

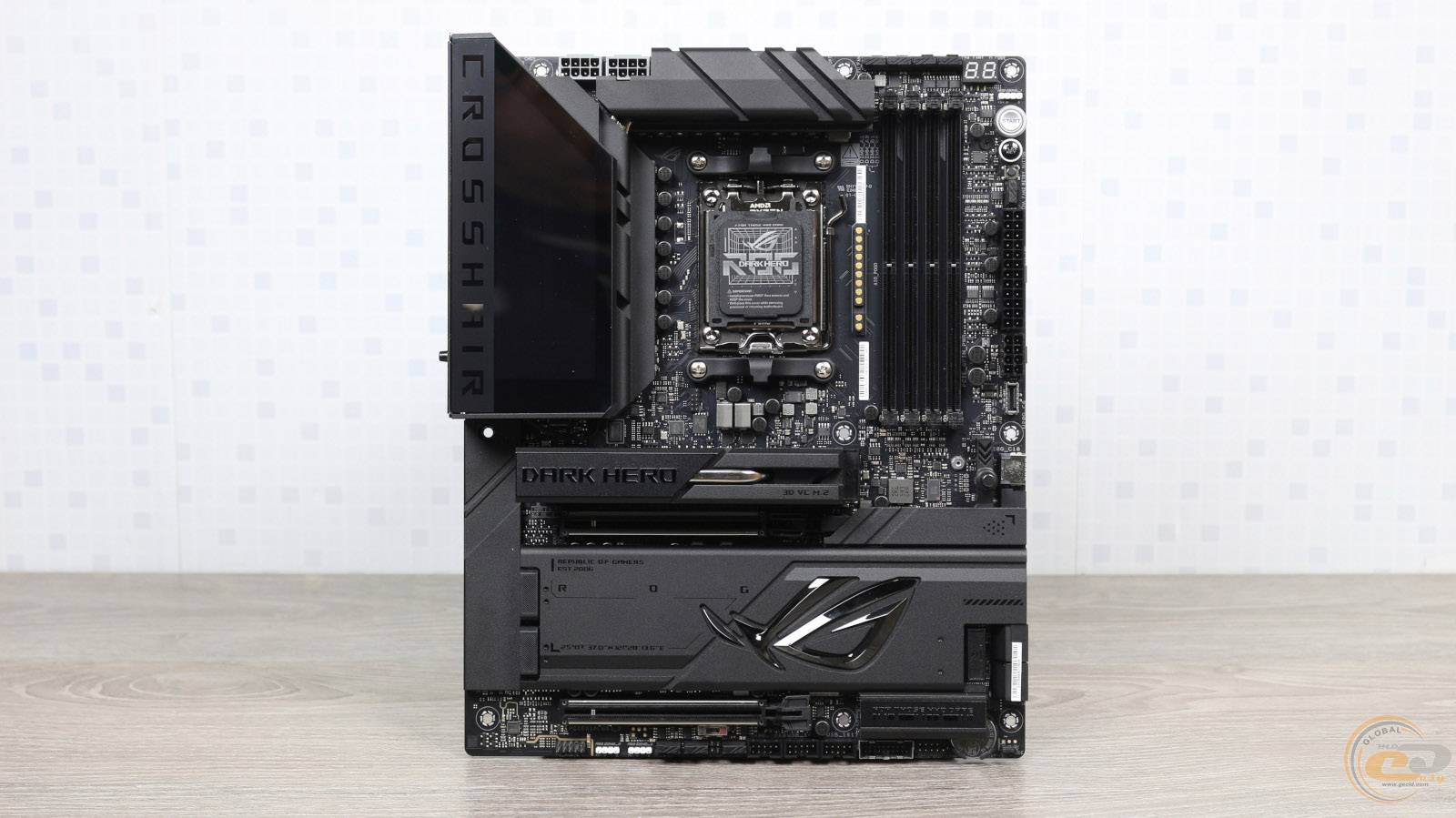

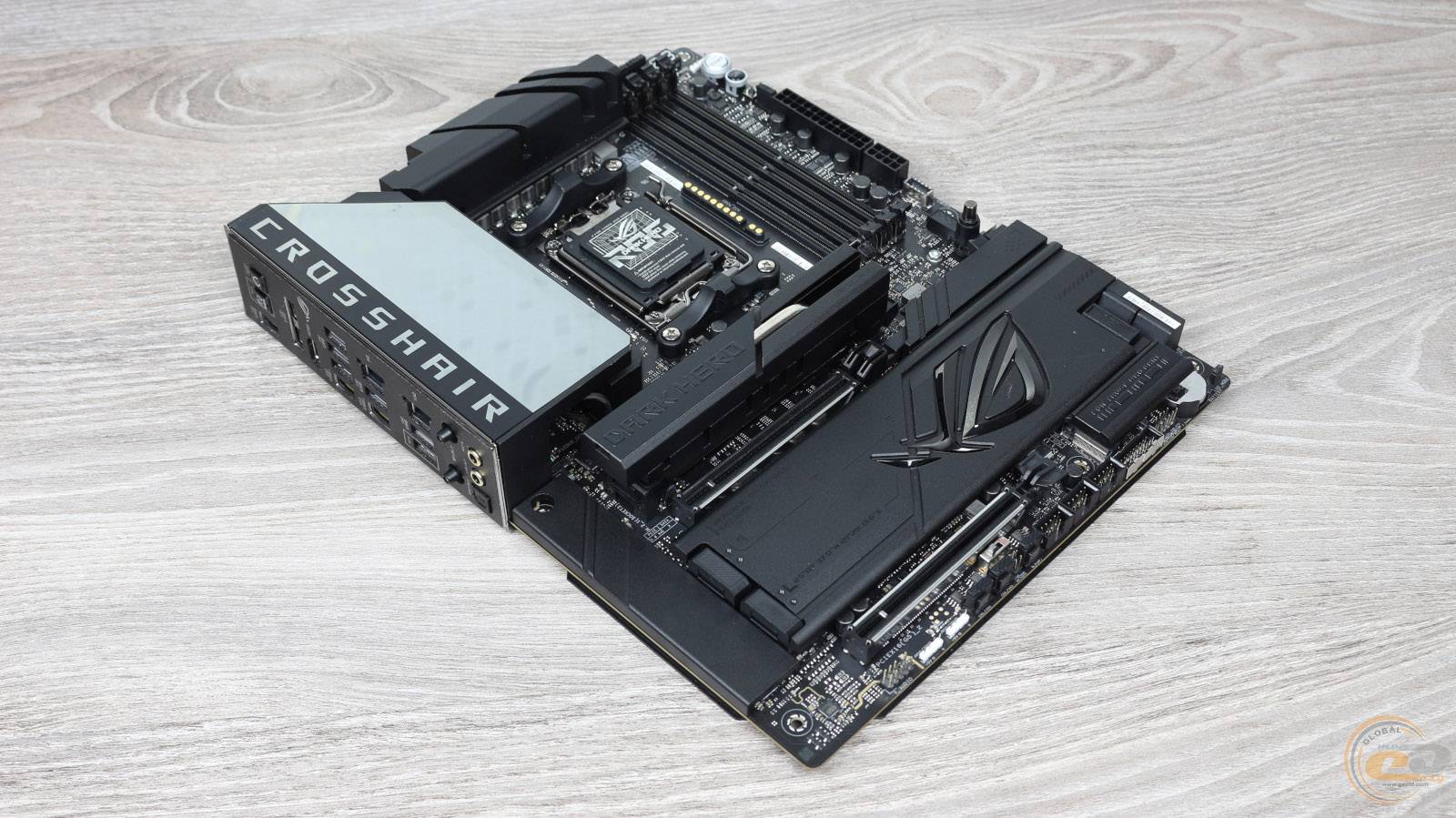

ASUS ROG CROSSHAIR X870E DARK HERO є платою форм-фактору ATX з розмірами 305 x 244 мм. ЇЇ дизайн можна охарактеризувати як досить стриманий за рахунок виконання у чорному кольорі. На габаритних радіаторах присутні стилізовані написи та дизайнерські елементи, що натякають на належність моделі до серії ROG CROSSHAIR. Вони також виконані виключно у чорному кольорі.

Винятком у цій концепції можна назвати лише дзеркальний логотип ROG на радіаторі, що відповідає за охолодження M.2-накопичувачувачів.

Кожух над інтерфейсною панеллю наділений оновленим модулем підсвічування ASUS Aura, що отримав назву Polymo Lighting II та забезпечує динамічну ілюмінацію логотипу ROG. За рахунок цього він виглядає більш об’ємним та цікавішим.

А ось свою ілюмінацію вам допоможуть організувати роз'єми Addressable Gen 2, які є на платі у кількості трьох штук.

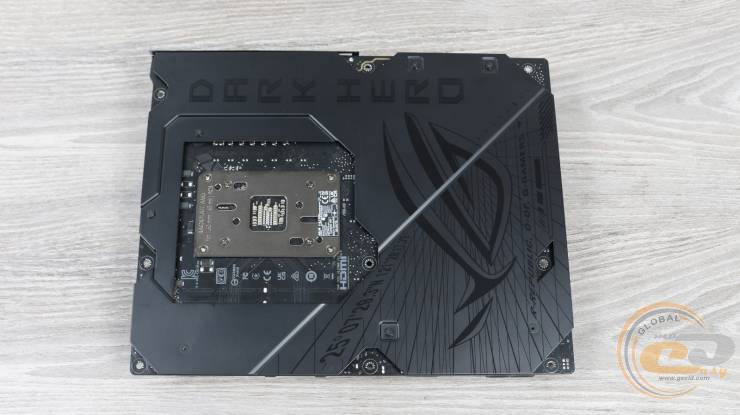

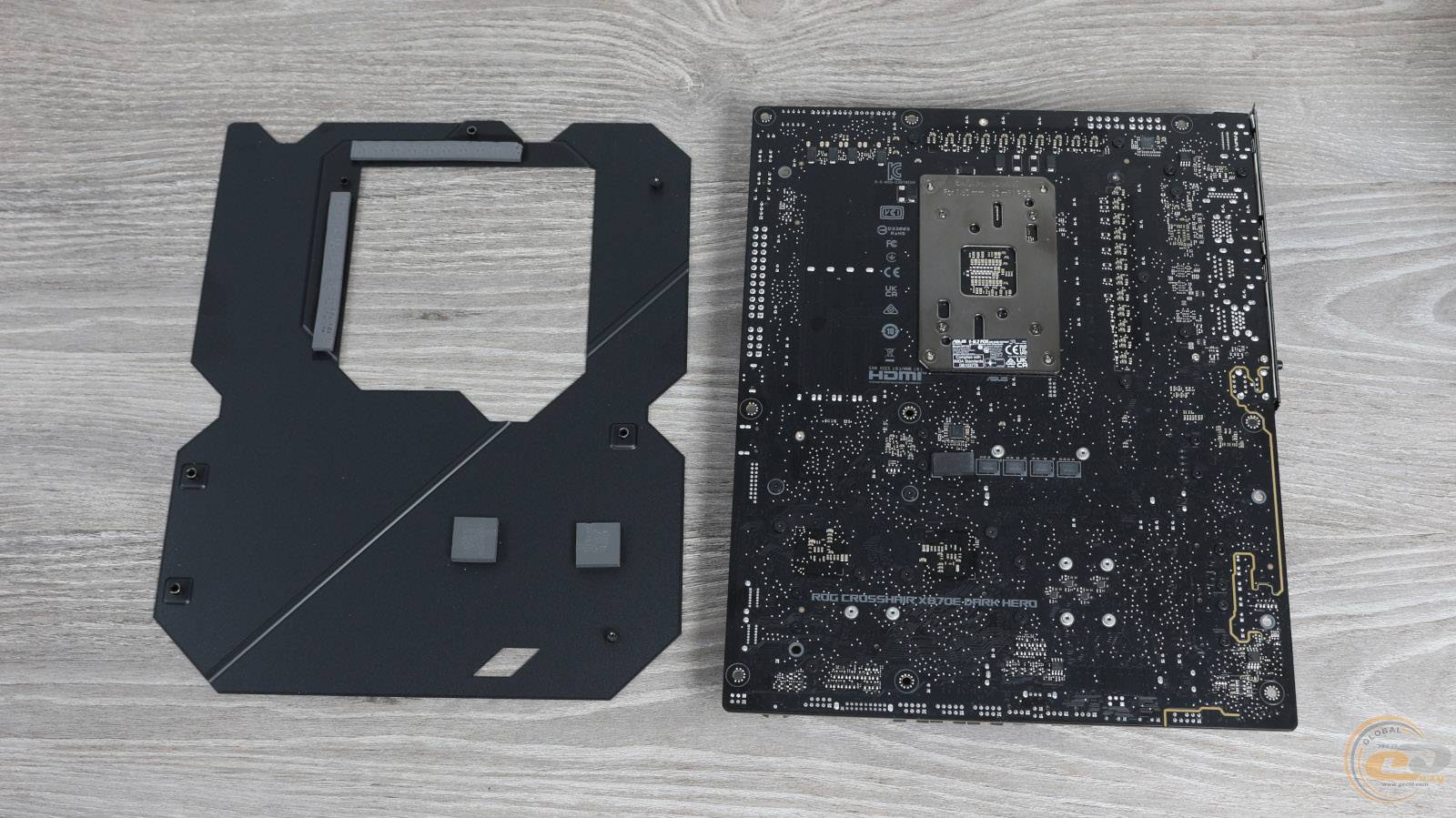

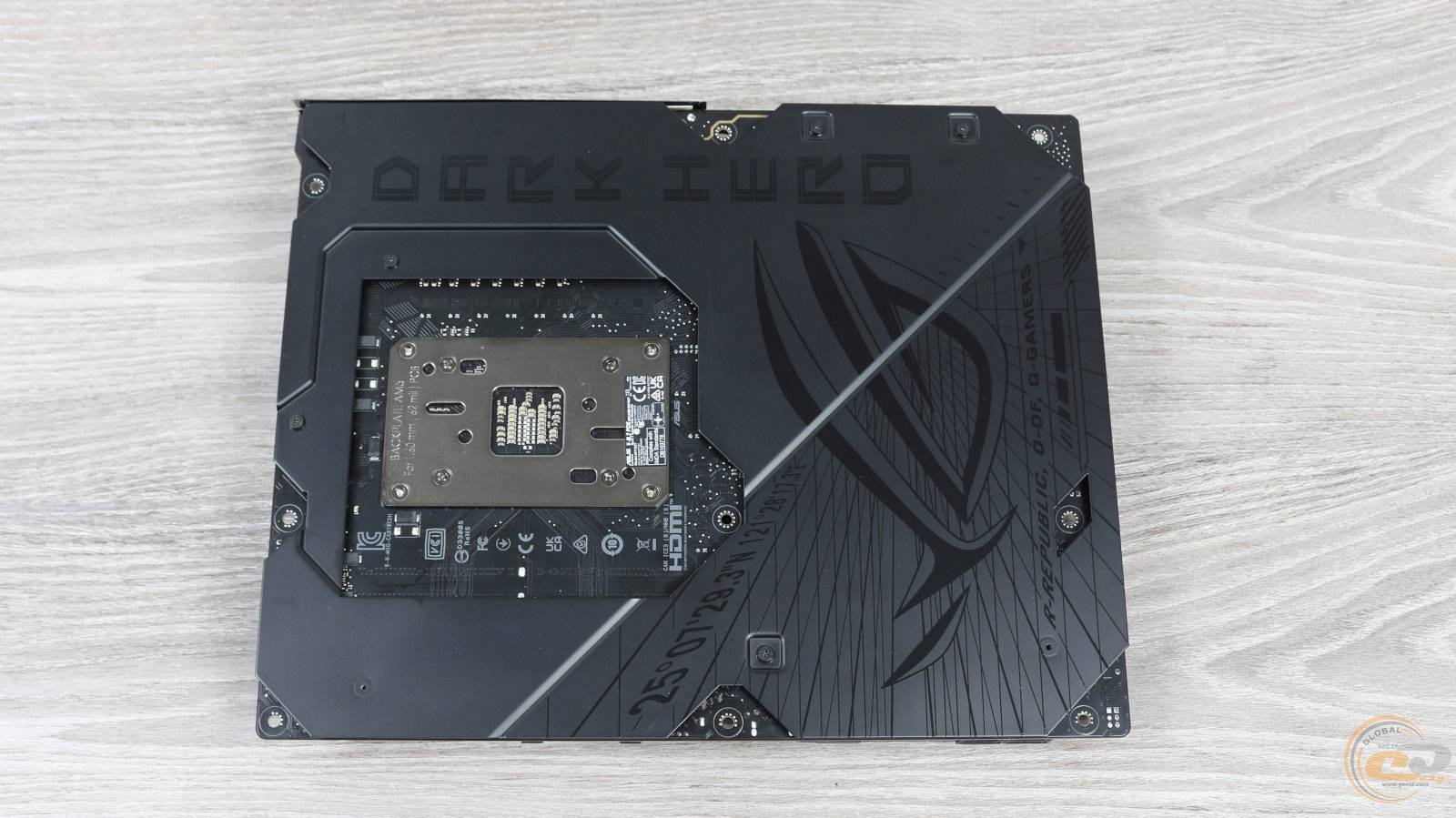

На звороті плати встановлено стилізовану фірмовими написами та логотипами повнорозмірну захисну пластину, яка до того ж відводить тепло від чипсету та елементів підсистеми живлення за рахунок наявних на ній термопрокладок.

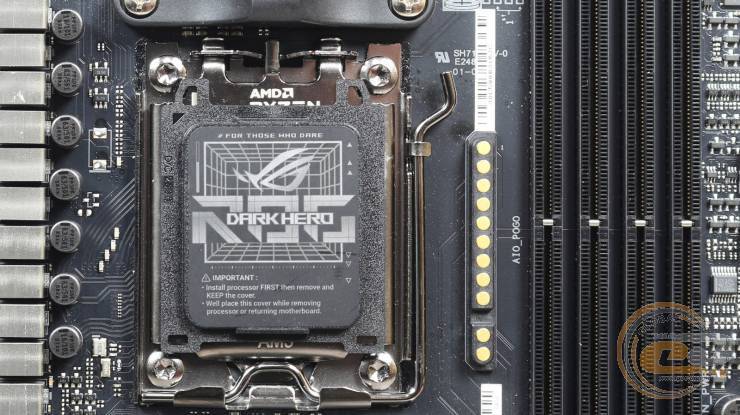

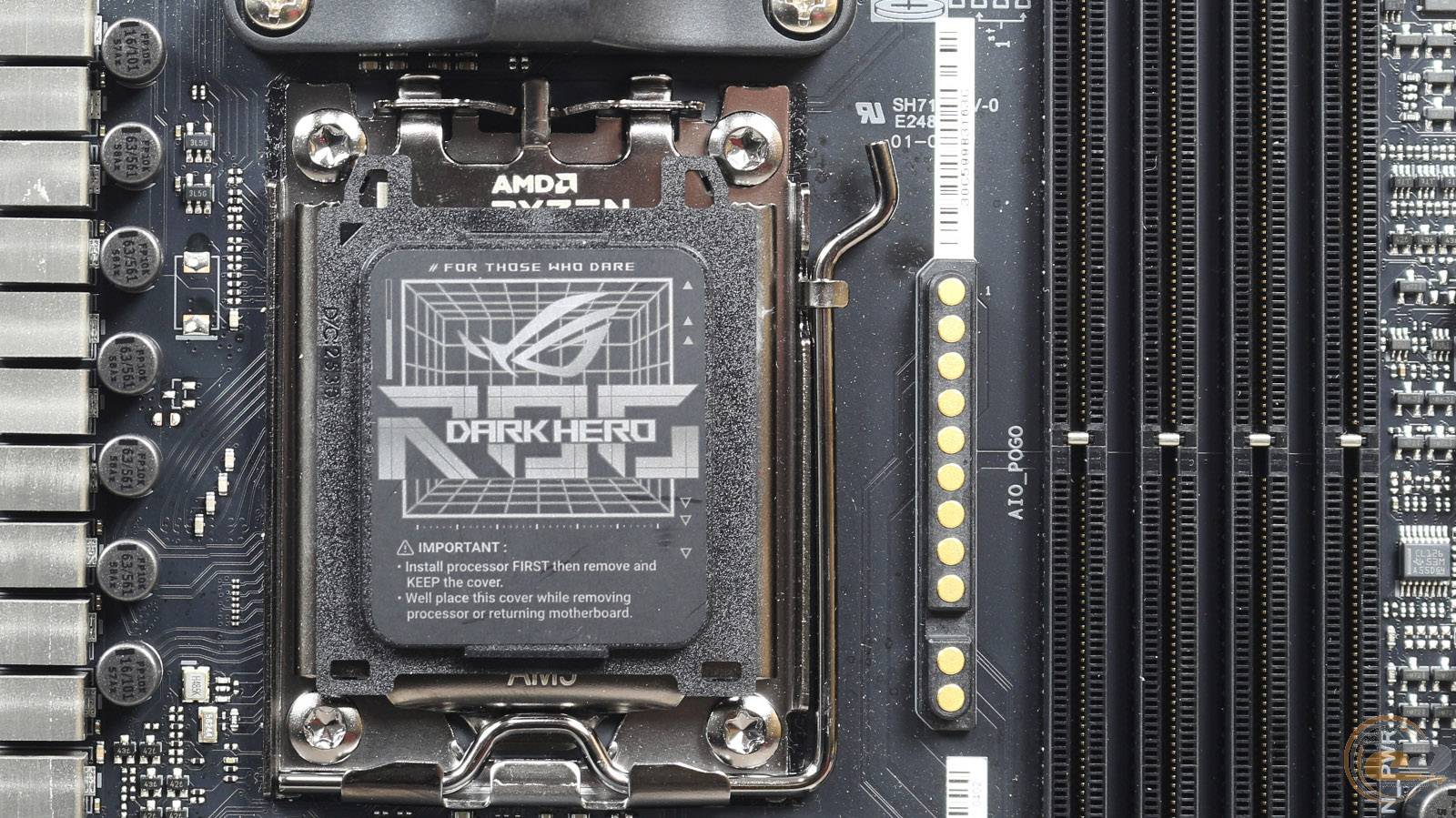

Під нею на платі ховається стандартна опорна пластина процесорного роз’єму, гвинти кріплення радіаторів, а також ШІМ-контролери Digi+ ASP2205 та Richtek Technology RT3672JE.

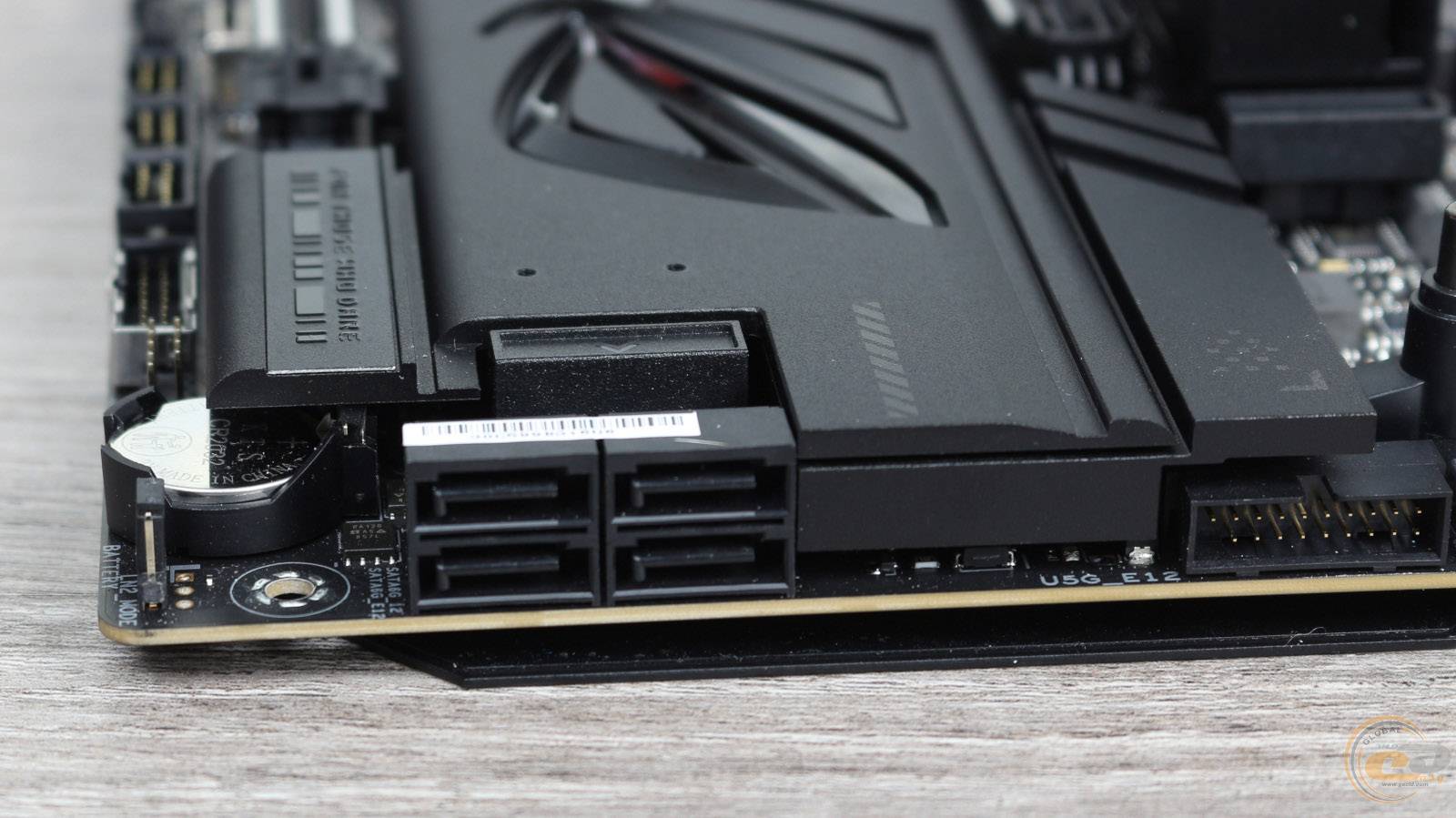

На нижній частині фронтальної сторони ASUS ROG CROSSHAIR X870E DARK HERO розмістилися: колодка підключення аудіороз'ємів передньої панелі, два роз'єми для ARGB світлодіодних стрічок, перемикач роботи PCIe з двома індикаторами, роз’єм для термодатчика, колодка підключення кнопок та індикації фронтальної панелі, а також перемичка LN2 Mode. Тут же знаходяться три колодки для активації портів USB 2.0 та одна для USB 3.2 Gen 1.

Окрім колодок для підключення двох портів USB 3.2 Gen 2x2 Type-C та одного USB 3.2 Gen 1 на правому краю материнської плати можна побачити: цифровий індикатор для відображення POST-кодів, діагностичні світлодіодні індикатори, роз'єм для ARGB-світлодіодної стрічки, кнопки вмикання та перезавантаження системи (замість функції перезавантаження можна запрограмувати безпечне завантаження системи або вмикання/вимикання підсвічування), а також кнопку ReTry (у випадку невдалого розгону вона примусово перезавантажить систему, зберігаючи ті самі налаштування, щоб спробувати ще раз успішно пройти POST-тест).

Зверніть увагу на те, що вертикальний роз’єм для підключення порту USB 3.2 Gen 2x2 Type-C має підтримку технологій Power Delivery та Quick Charge 4+, що дозволяє йому швидко заряджати пристрої з потужністю до 60 Вт. Аби це було можливо, до розміщеного поруч 8-контактного роз’єму потрібно буде обов’язково під’єднати додатковий кабель живлення PCIe.

Ближче до нижнього кута плати розмістилися чотири горизонтальні порти SATA III. Вони отримали власний індикатор, що буде блимати чи світитися у разі звернення системи до підключених до цих портів накопичувачів.

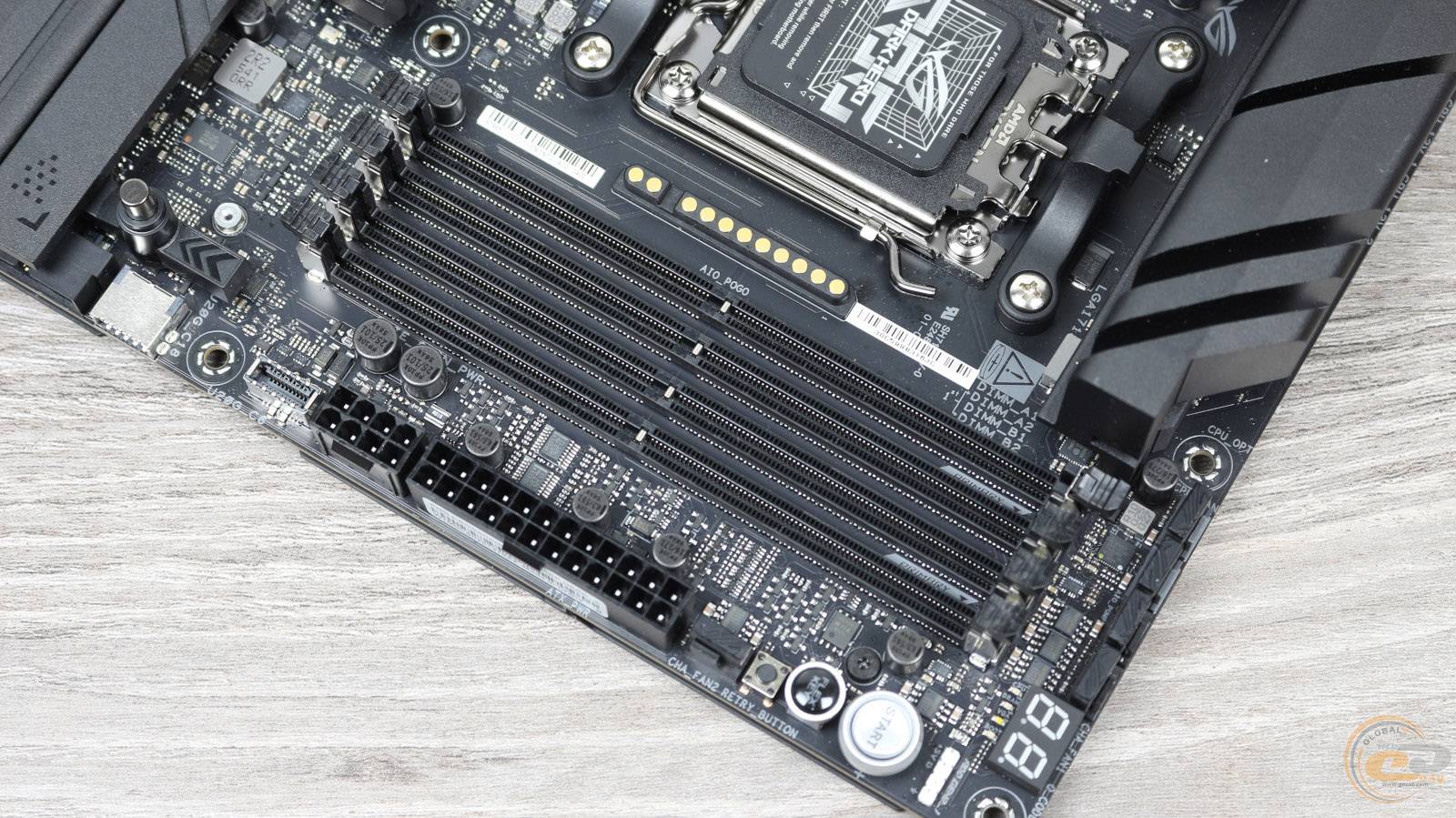

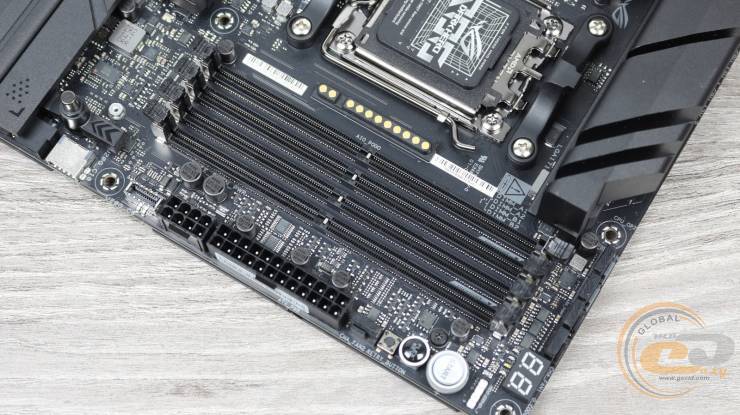

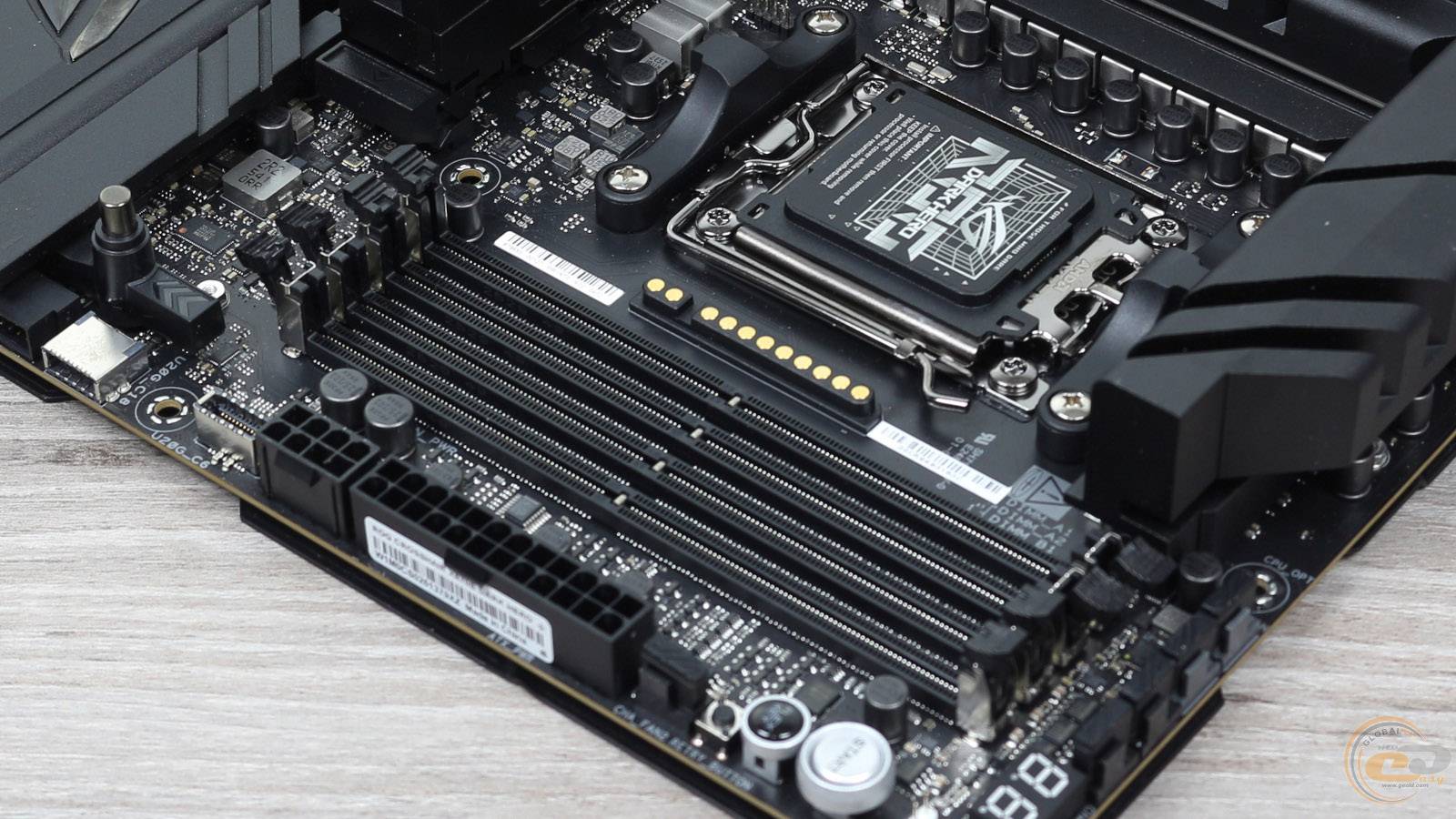

DIMM-слотів для встановлення модулів оперативної пам’яті стандарту DDR5 на ASUS ROG CROSSHAIR X870E DARK HERO чотири штуки. У цієї моделі фіксатори плашок ОЗП наявні з обох боків. Підтримуються модулі зі швидкодією до 9600 МТ/с, а максимальний загальний обсяг може становити 256 ГБ. Також виробником заявлена підтримка профілів розгону пам’яті AMD EXPO.

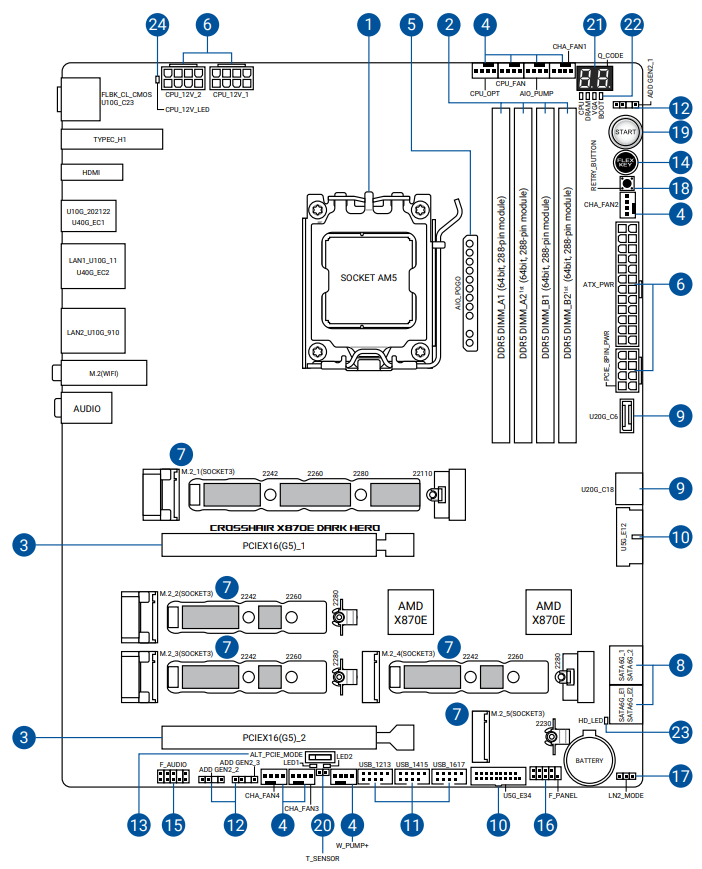

Розширити функціональність ASUS ROG CROSSHAIR X870E DARK HERO можна за допомогою двох слотів:

1. PCI Express 5.0 x16;

2. PCI Express 5.0 x16.

Якщо верхній слот буде задіяний у режимі PCIe 5.0 x16, то нижній автоматично перемкнеться у режим PCIe 3.0 x4. Хоча у BIOS материнської плати також можна обрати варіант, коли вони обидва працюватимуть у режимі PCIe 5.0 x8. До того ж компанія ASUS підсилила їх металевим кожухом SafeSlot, аби у користувача була можливість одночасно задіяти дві важкі відеокарти.

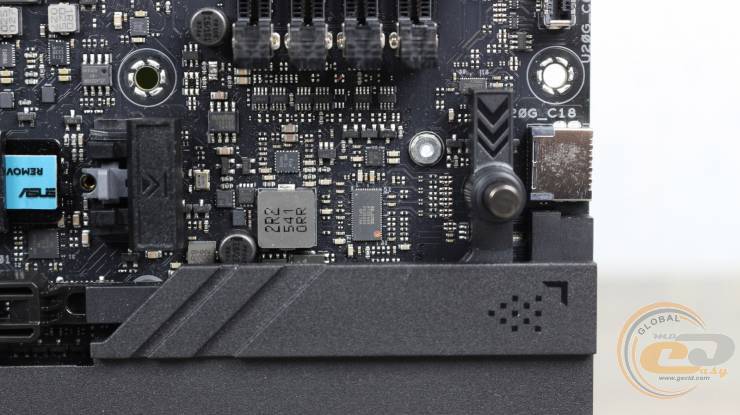

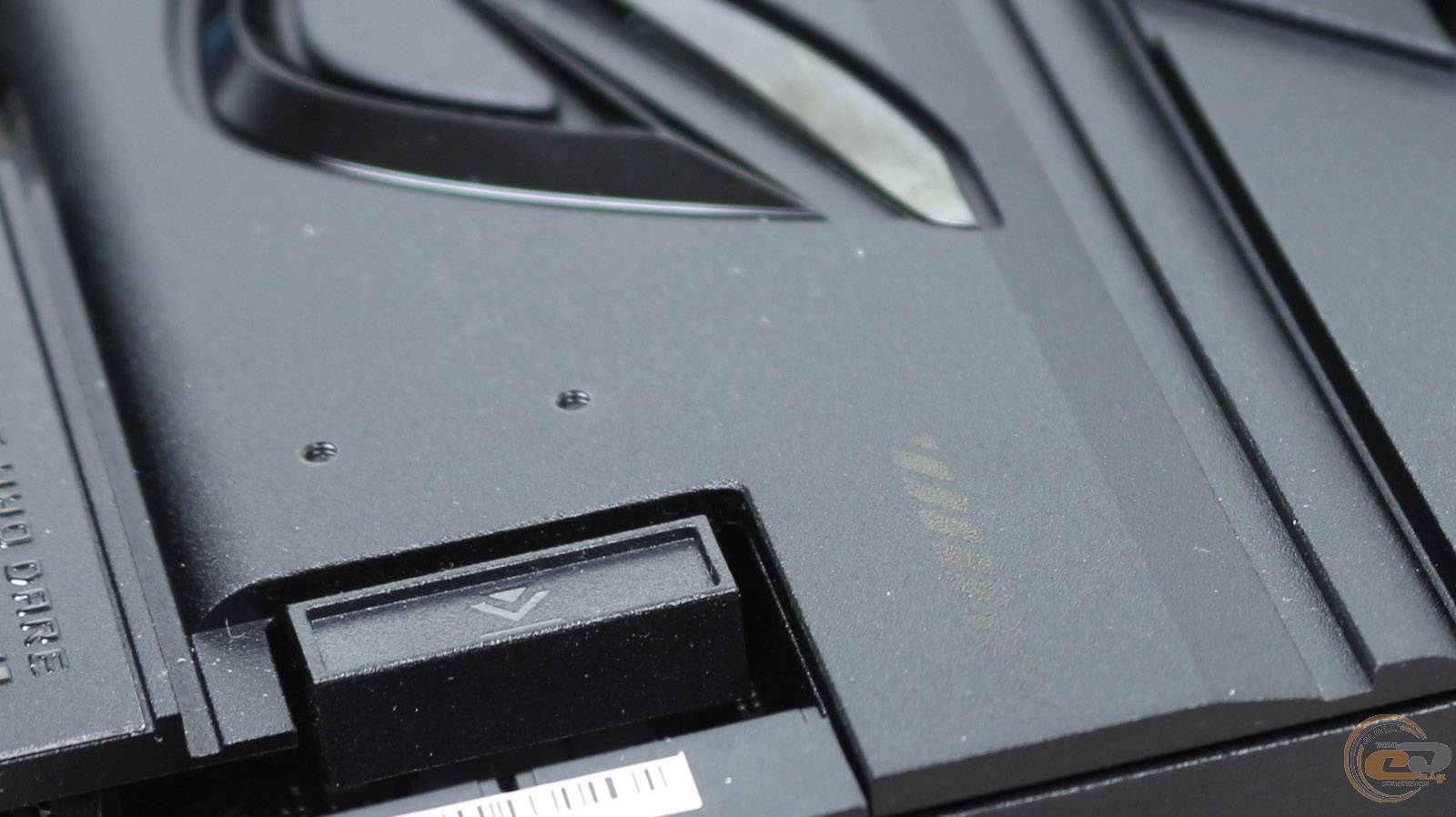

А ось механізм з кнопкою, який називається Q-Release та полегшує виймання відеоадаптера, чомусь зробили лише для верхнього слота.

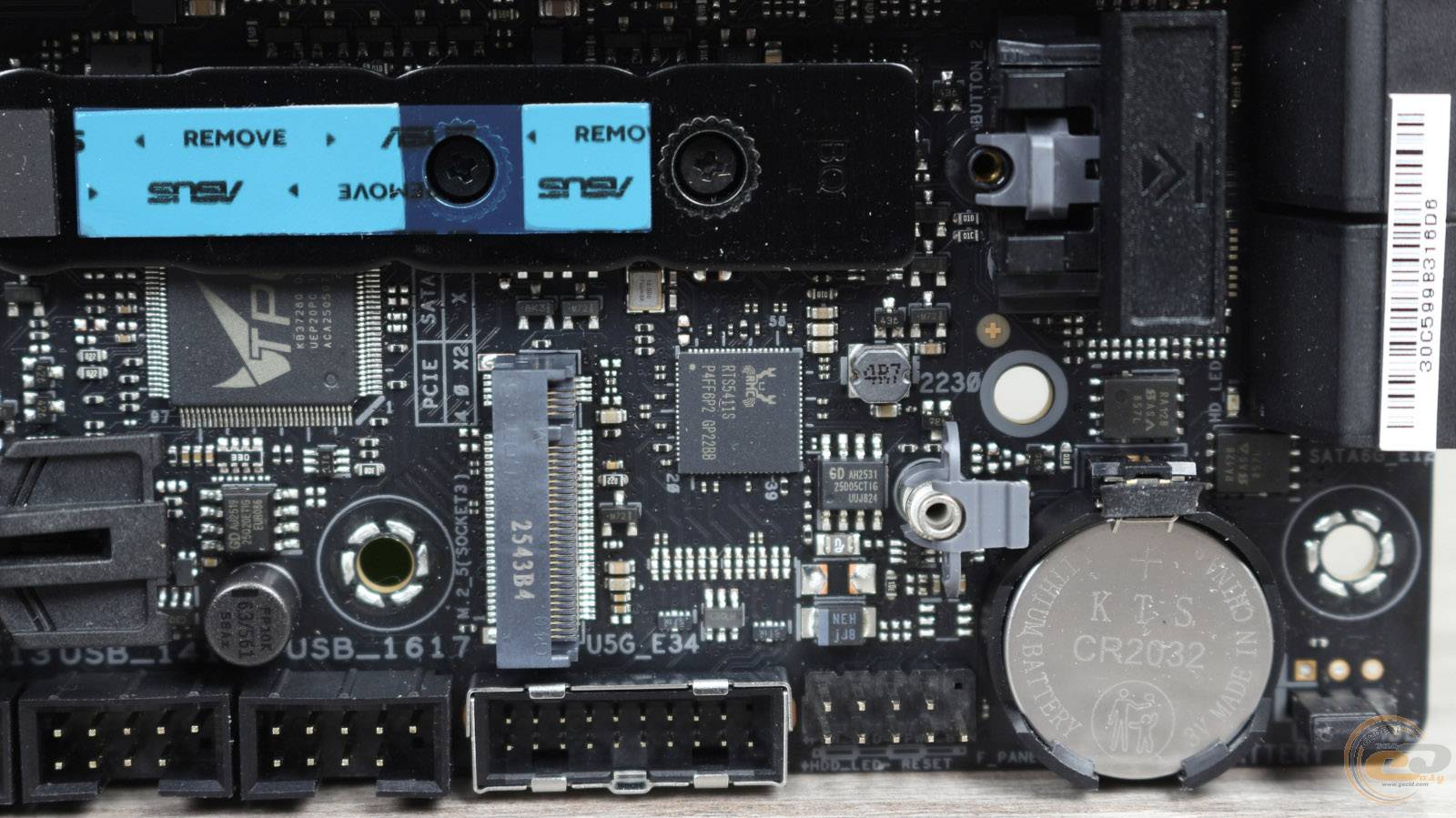

Доступ до батарейки CMOS за рахунок її розміщення у правому нижньому куті плати буде заблокований виключно за умови використання другого графічного адаптера.

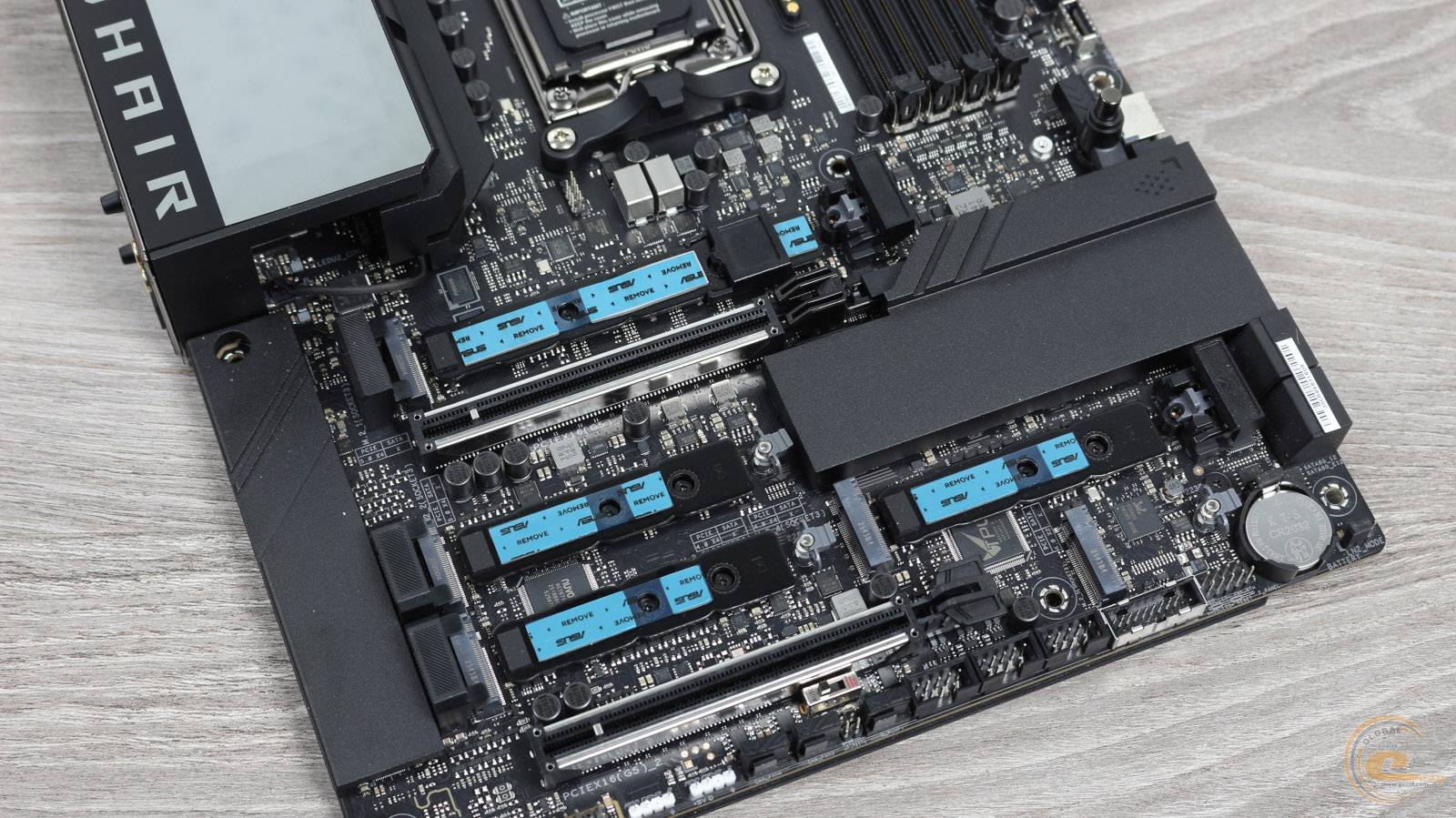

На материнській платі ASUS ROG CROSSHAIR X870E DARK HERO високошвидкісні накопичувачі M.2 можуть бути розміщені у п’яти слотах.

Два з них підтримують режим PCIe 5.0 x4, але другий (M.2_2) буде працювати за замовчуванням у режимі PCIe 5.0 x2 для забезпечення функціонування двох наявних на інтерфейсній панелі USB4 (Type-C). За бажанням його можна перемкнути у BIOS на режим PCIe 5.0 x4, але це призведе до вимикання вищезгаданих USB4.

Ще два слоти працюють у режимі PCIe 4.0 x4.

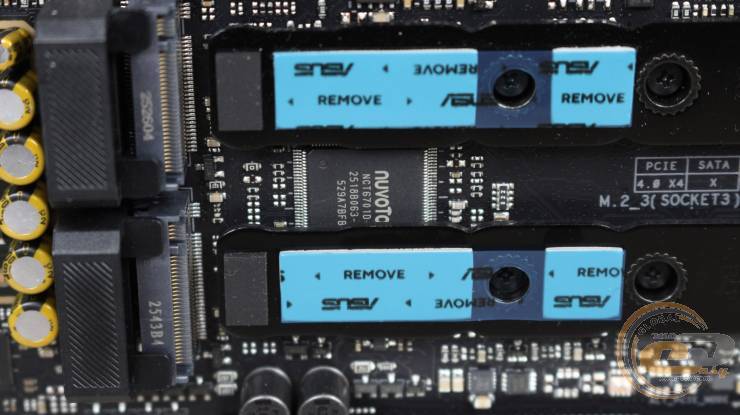

А той, що підтримує накопичувачі у форм-факторі M.2 2230 запропонує вам лише режим роботи PCIe 4.0 x2.

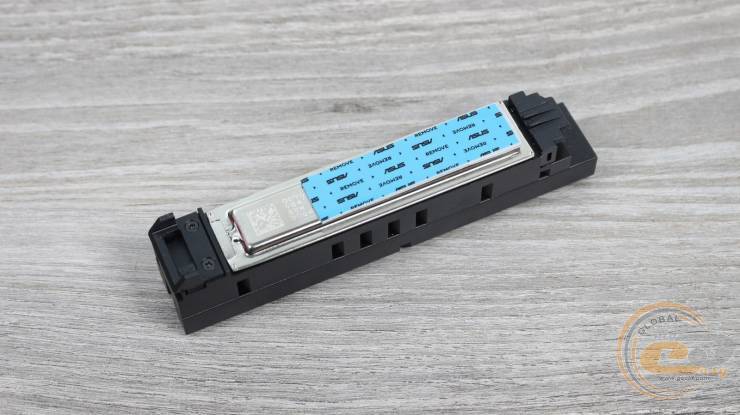

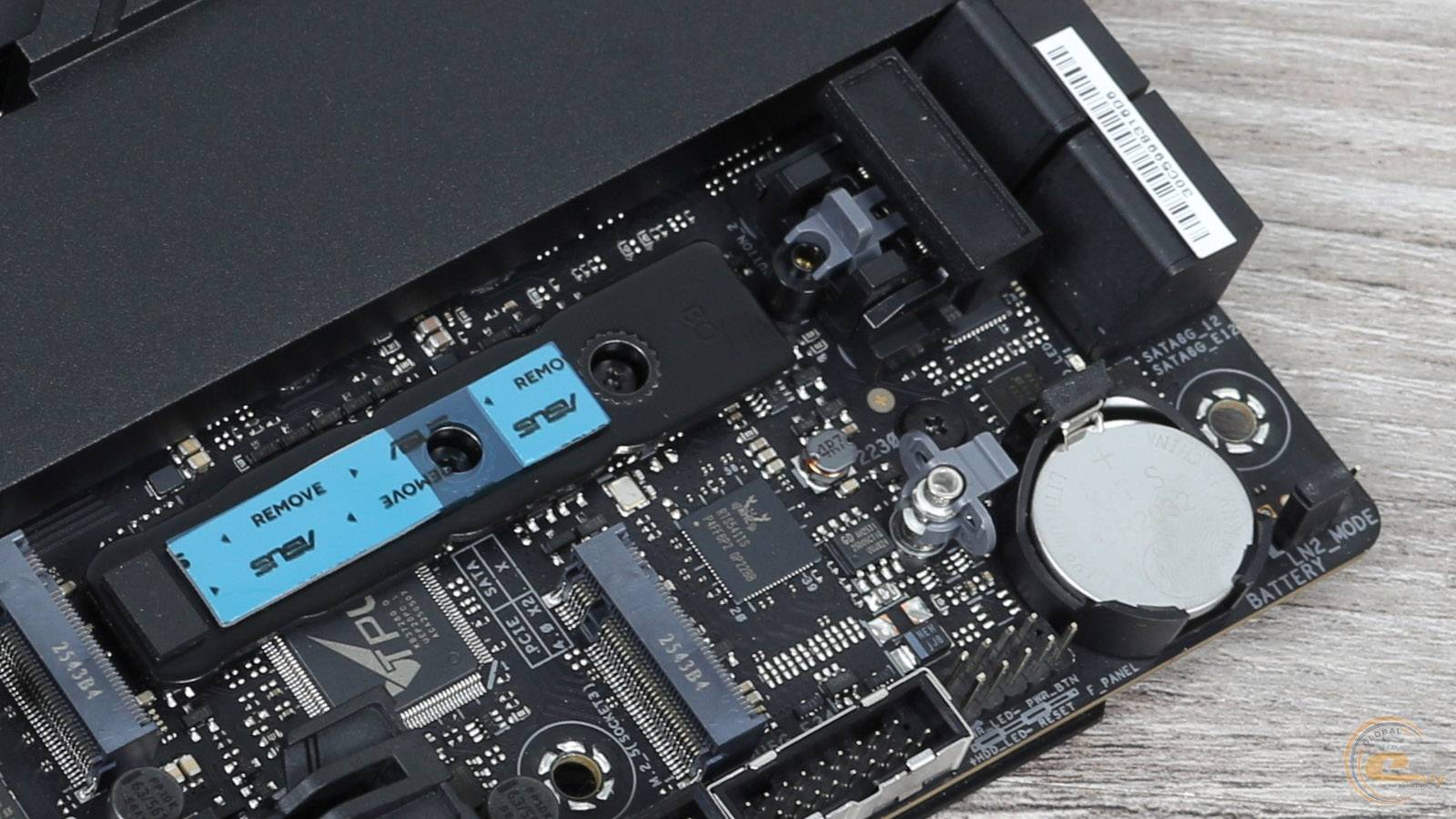

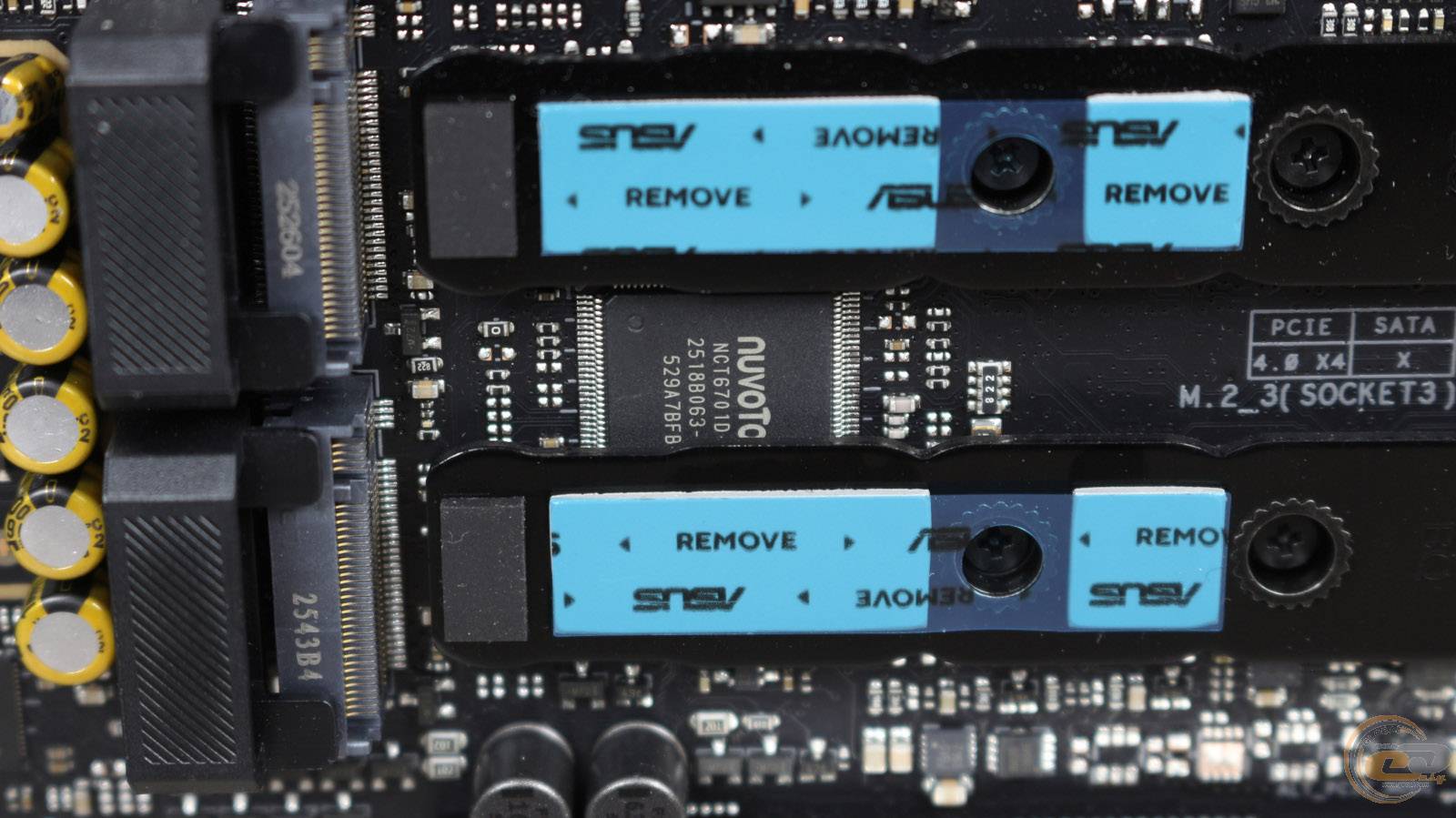

Для спрощення встановлення та демонтажу накопичувачів на усіх слотах передбачені Q-Latch та Q-Slide кріплення.

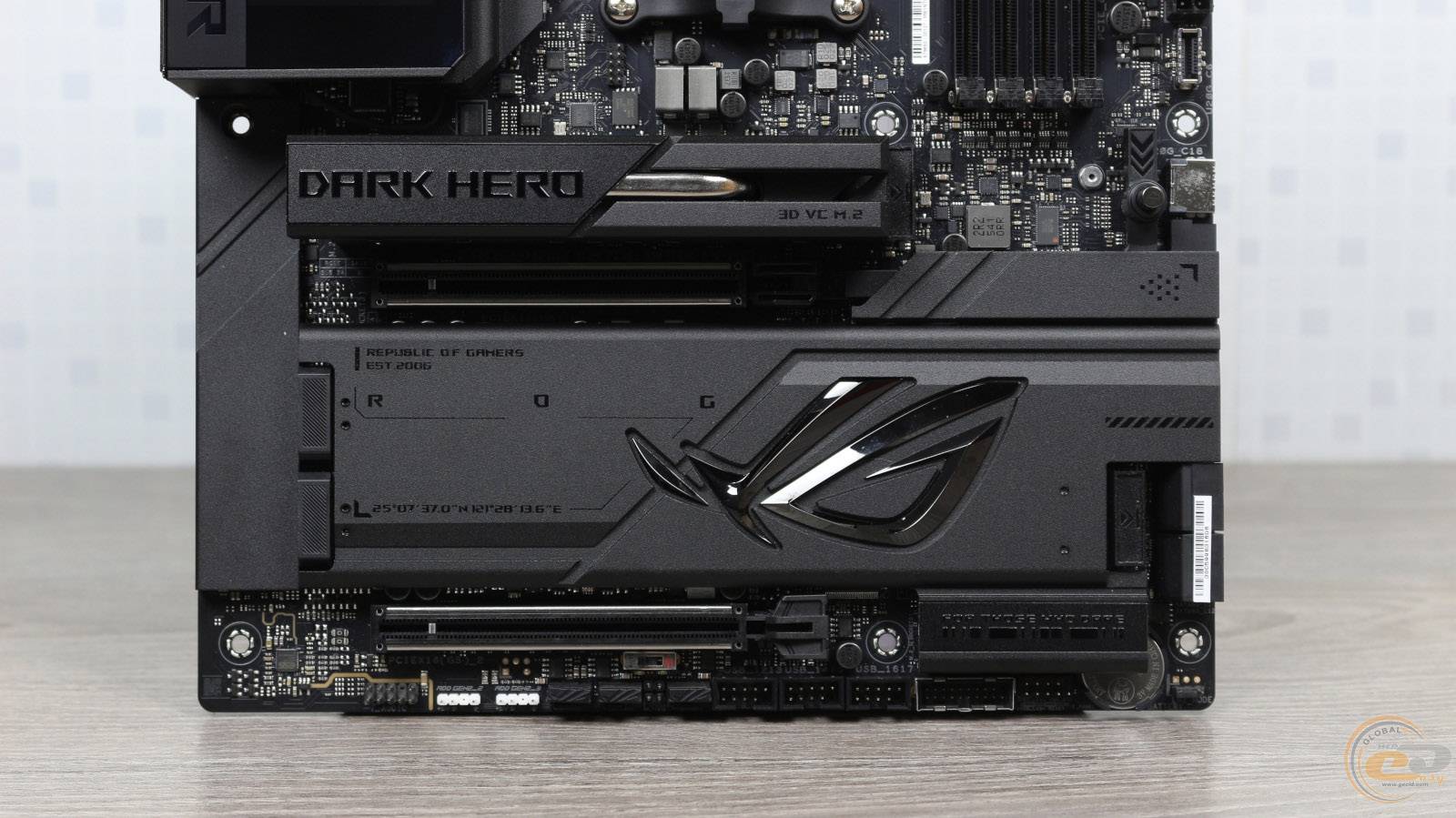

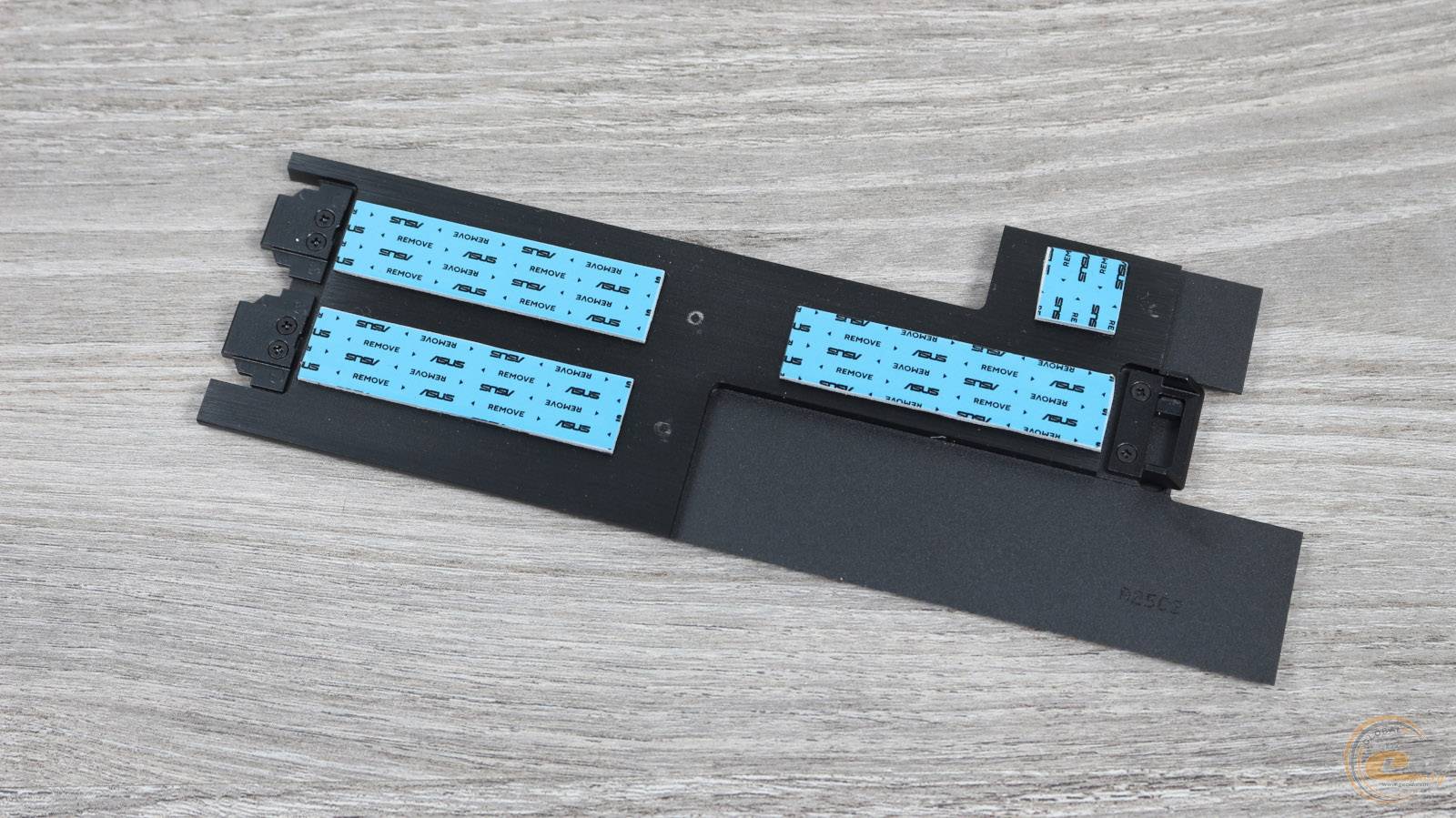

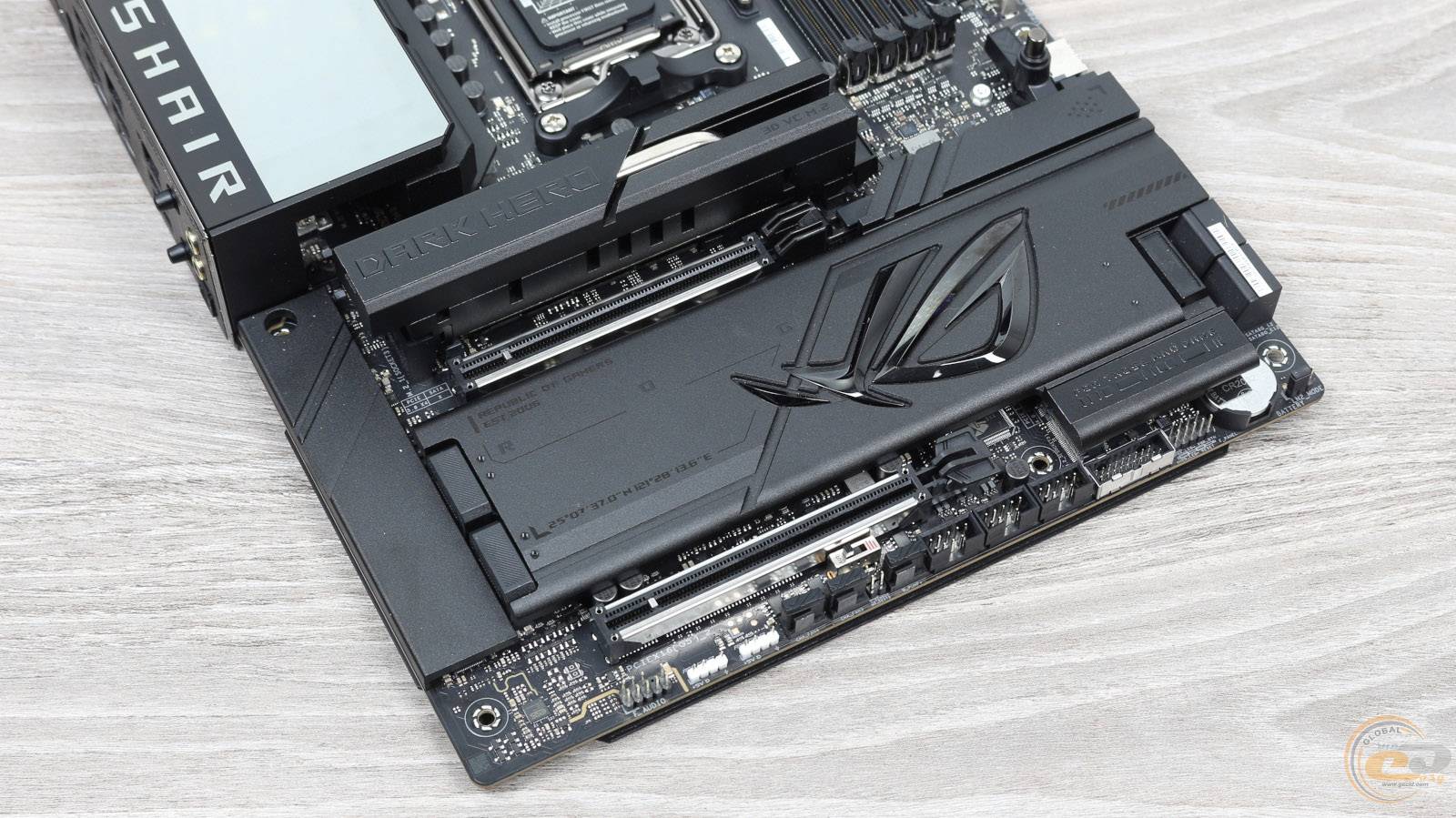

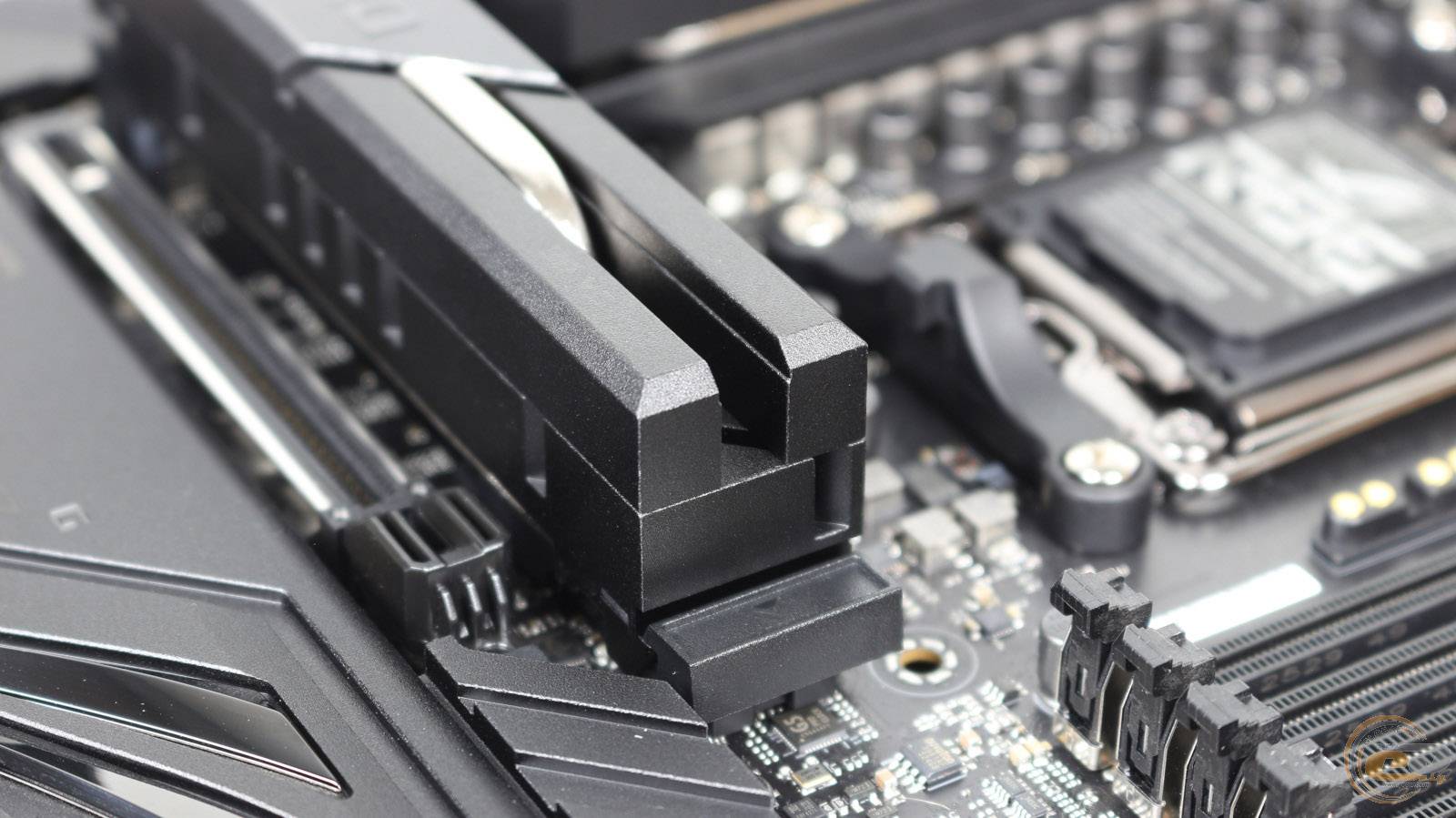

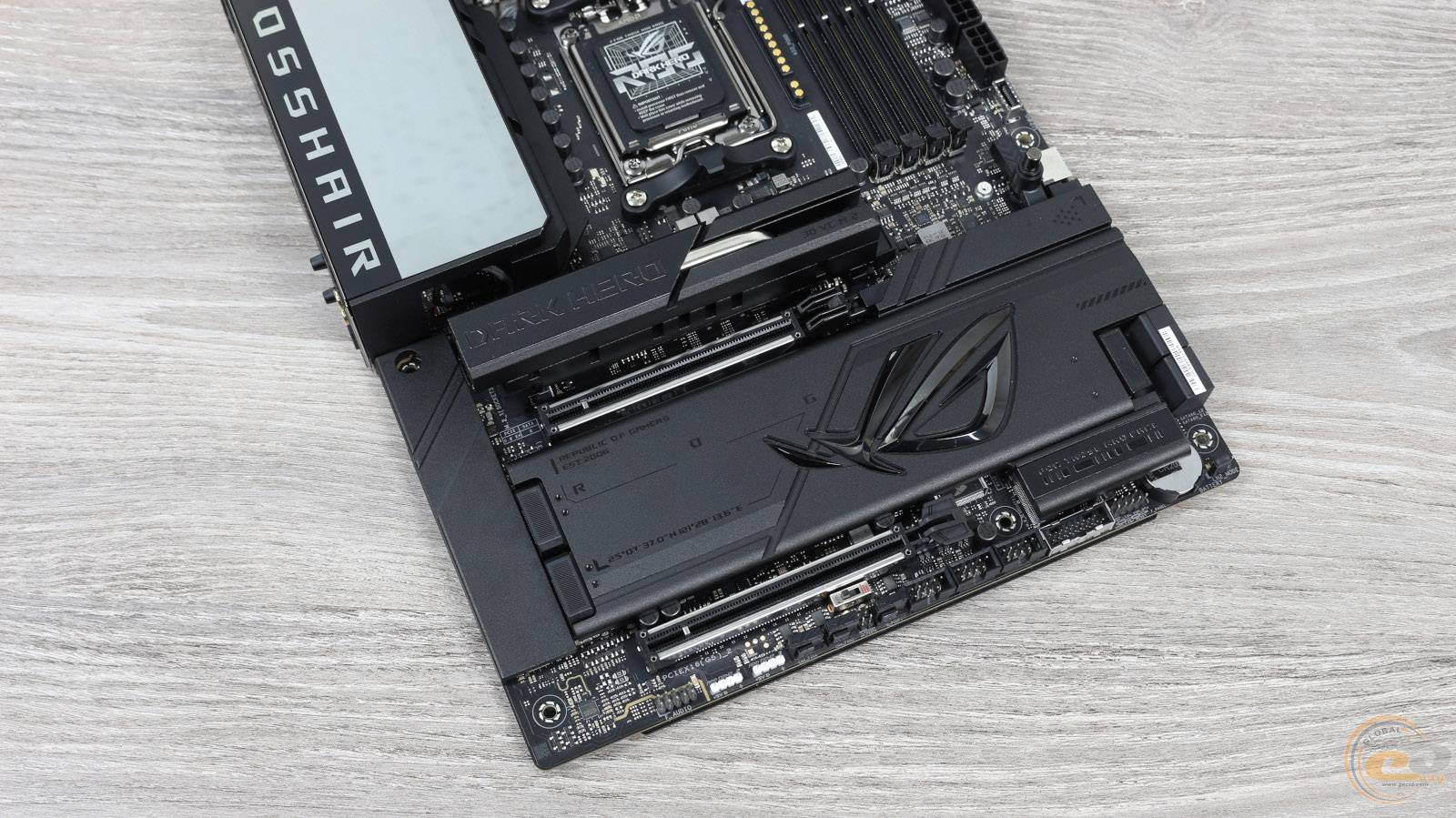

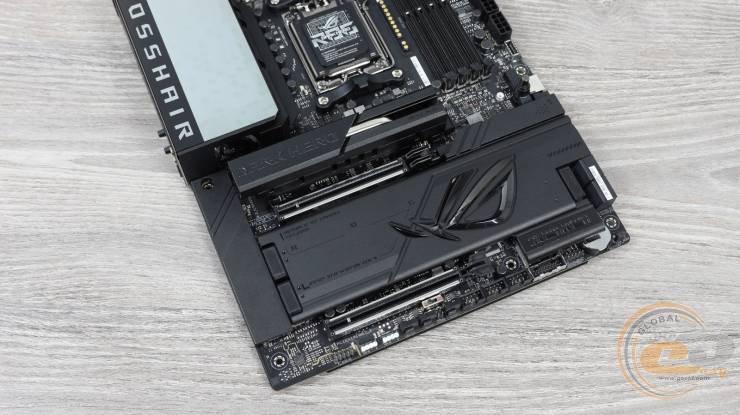

Охолодження всіх високошвидкісних накопичувачів покладене на два товсті радіатори, один з яких оснащений випарною камерою та тепловою трубкою.

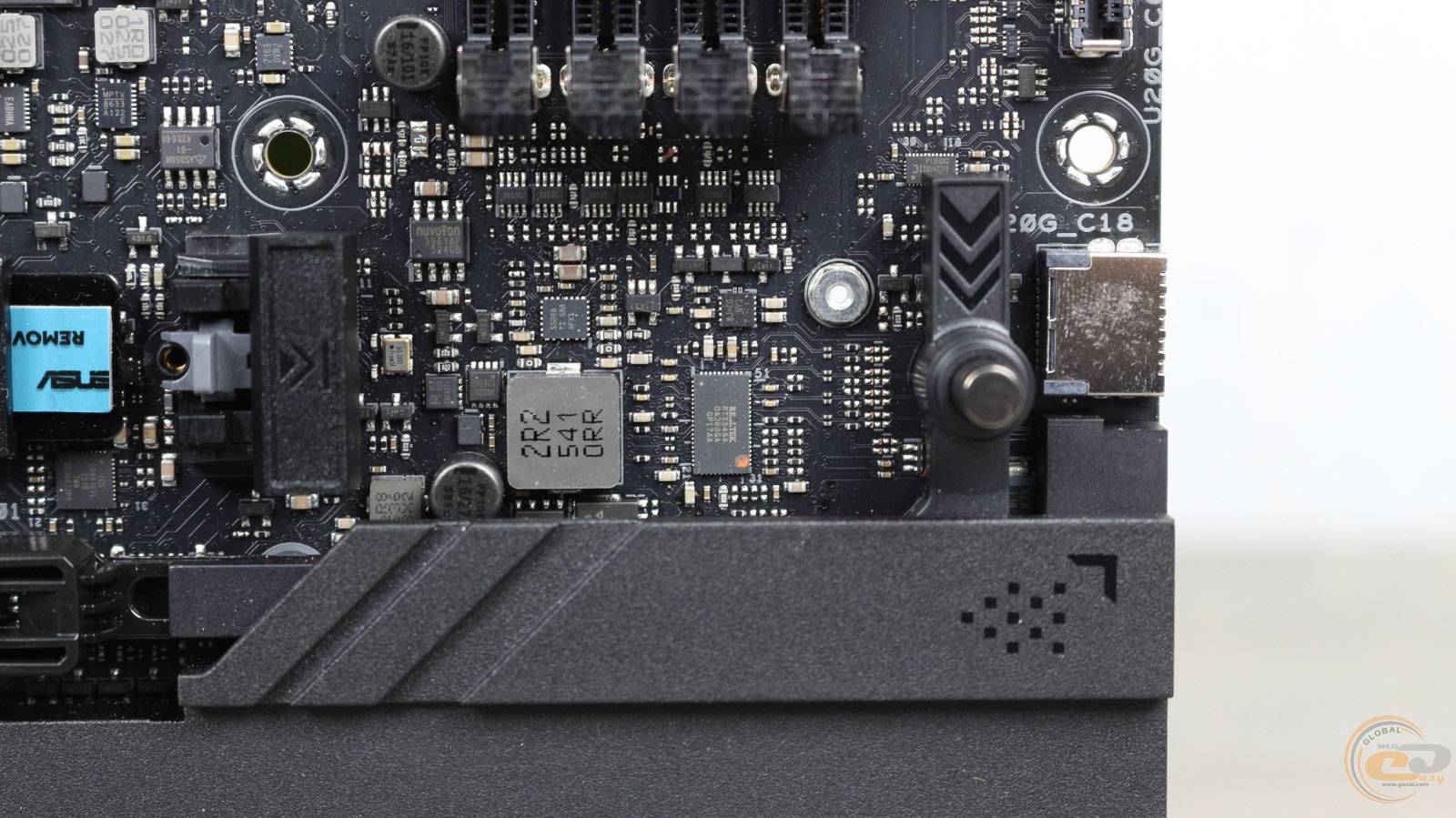

Обидва отримали безгвинтовий механізм M.2 Q-Release та розмістили на собі термопрокладки для ефективного відведення тепла.

Якщо що, дискову підсистему можна доповнити і більш традиційним методом, за допомогою чотирьох роз’ємів SATA 6 Гбіт/с.

Система охолодження ASUS ROG CROSSHAIR X870E DARK HERO складається з: товстого радіатора на чипсеті, двох масивних радіаторів для M.2-накопичувачувачів, трьох алюмінієвих радіаторів на елементах підсистеми живлення (два з яких об’єднані між собою тепловою трубкою) та повнорозмірної захисної пластини на звороті.

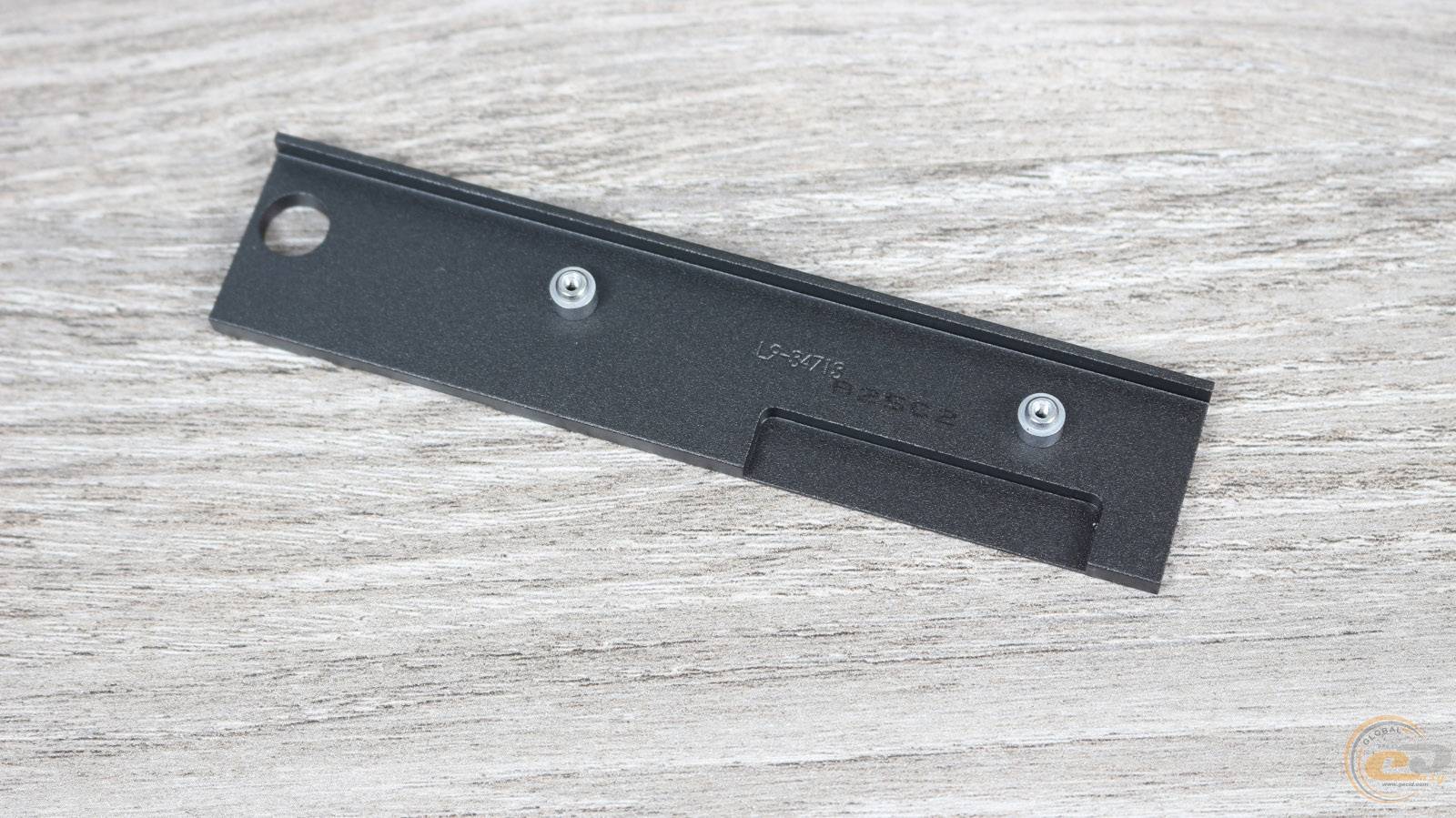

Також на платі є невелика прямокутна металева планка, але в охолодженні елементів вона не бере участі та є чисто декоративним елементом.

Максимальне навантаження 120-ватного 16-потокового AMD Ryzen 7 9850X3D, при температурі у приміщенні тестової лабораторії рівній 23°С, прогріло ключові елементи плати до наступних температурних значень:

• радіатор охолодження чипсета – 44°C;
• верхній радіатор охолодження елементів підсистеми живлення – 40°C;
• бічний радіатор охолодження елементів підсистеми живлення – 42°C;
• дроселі зверху – 42°C;
• дроселі збоку – 44°C.

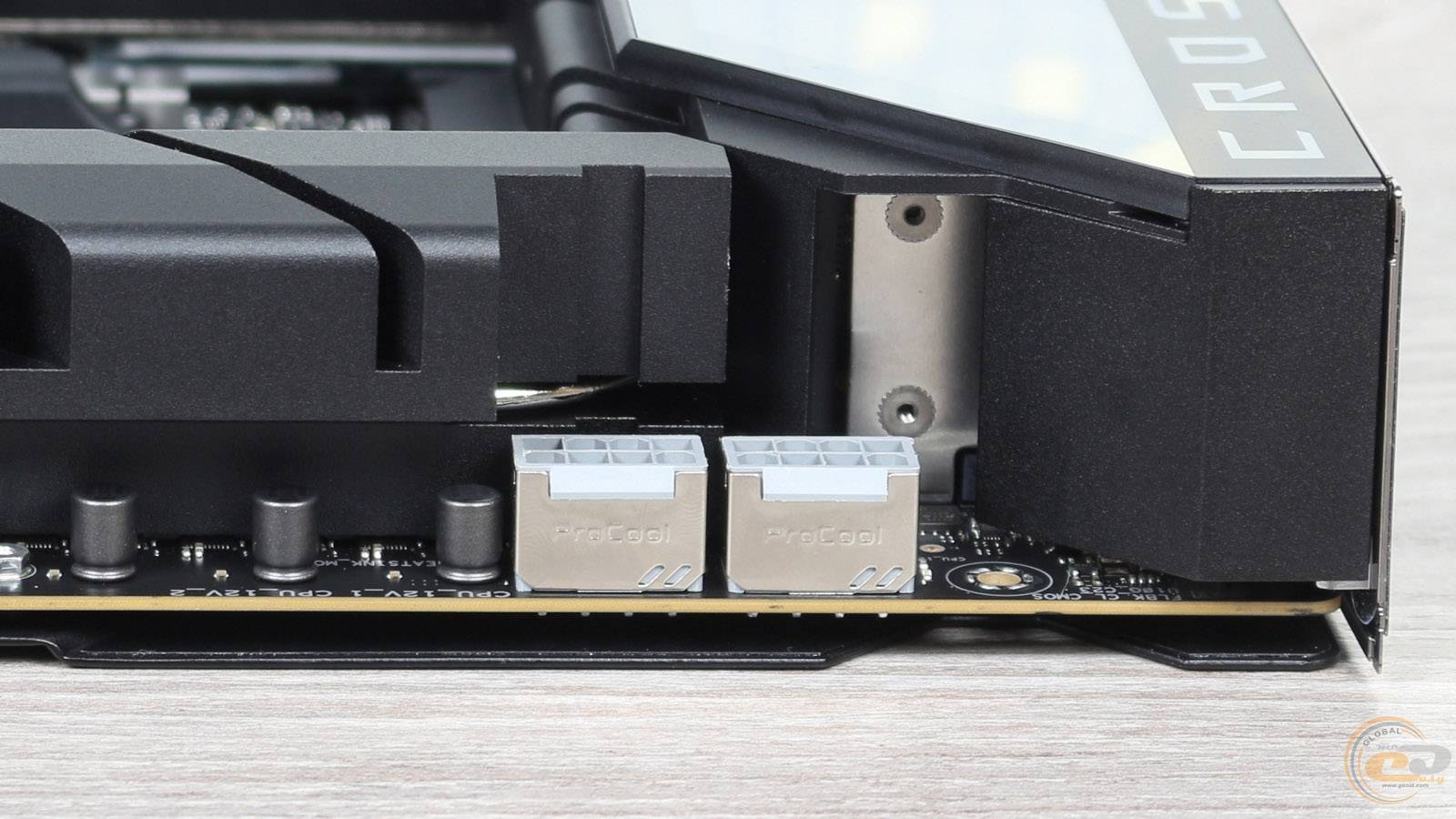

Два посилені 8-контактні роз'єми ATX12V дозволять користувачу задіяти з цією платою будь-які топові рішення з лінійок AMD Ryzen 7000, AMD Ryzen 8000 та AMD Ryzen 9000 без обмежень у енергоспоживанні. Поруч розмістився червоний індикатор, який загориться у разі некоректного під’єднання до них.

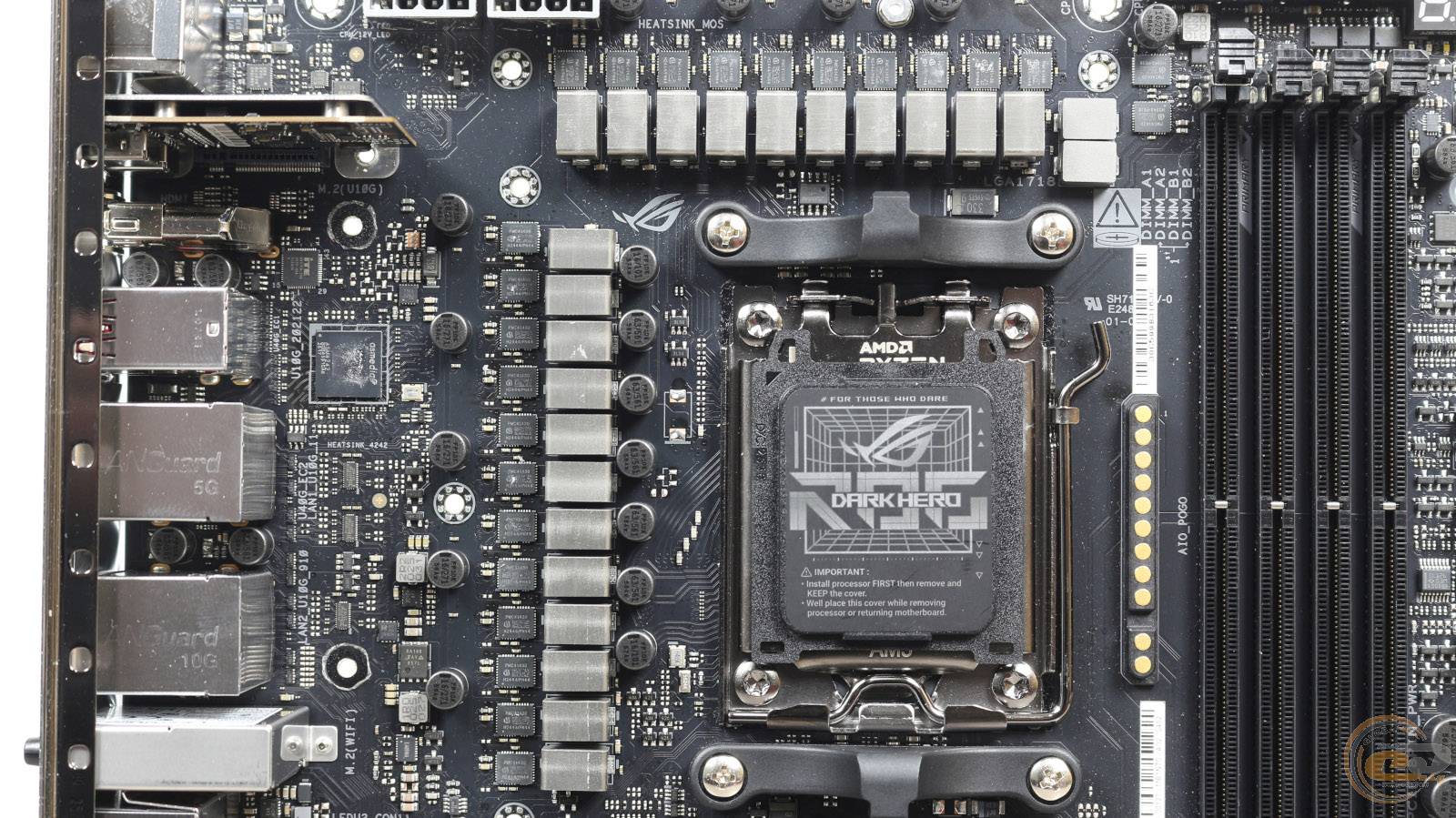

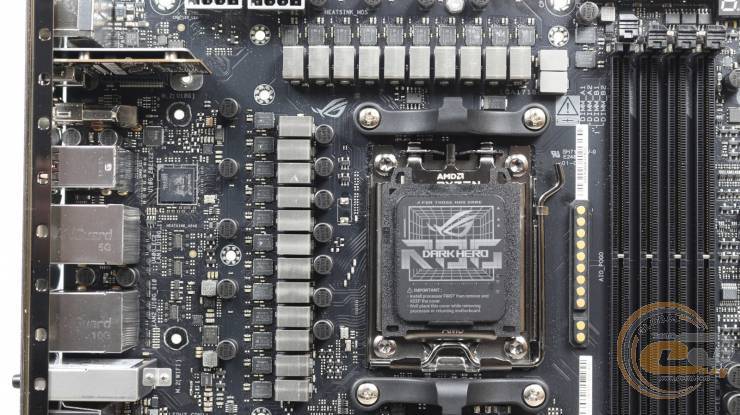

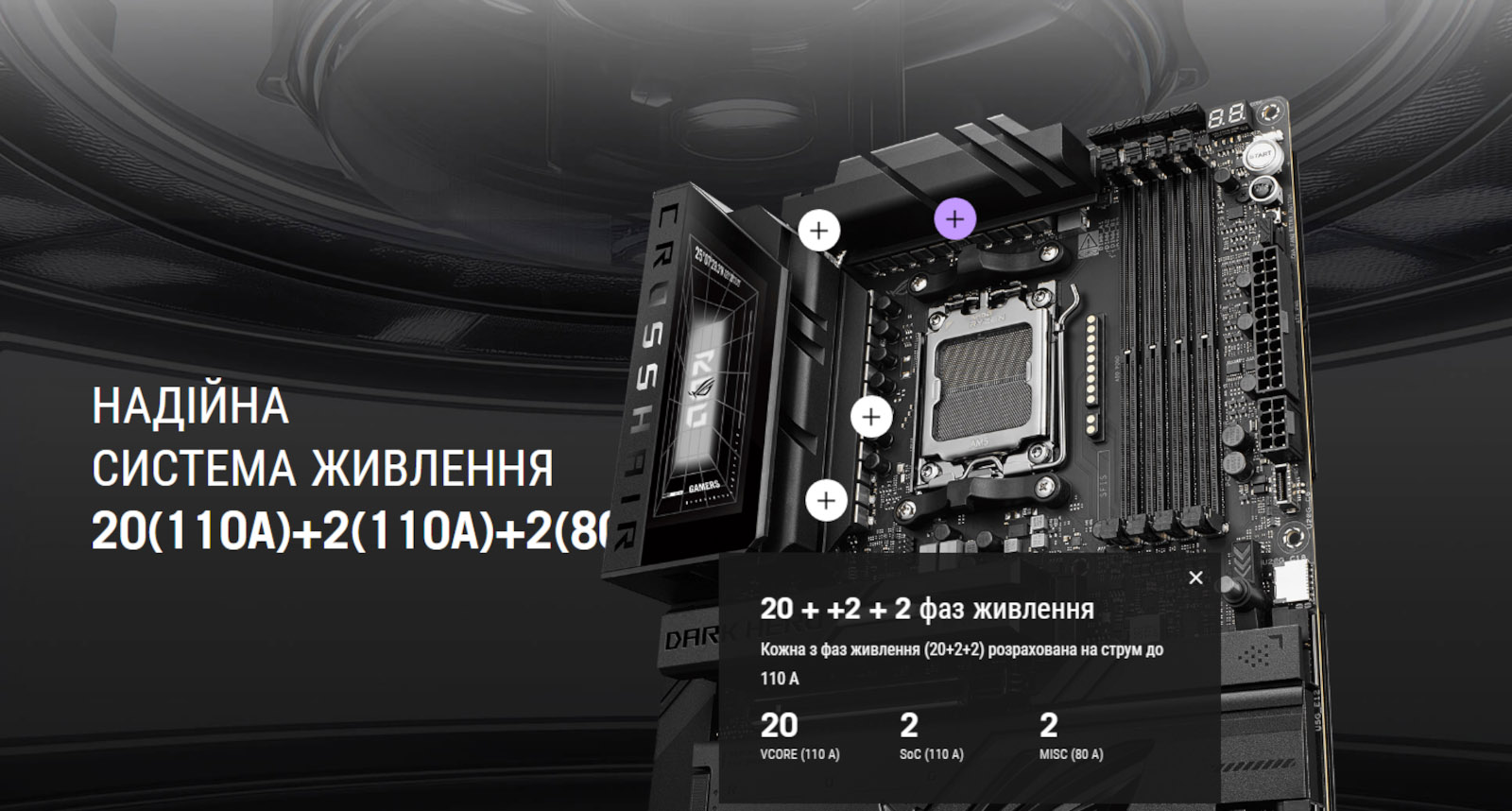

Виробник наділив ASUS ROG CROSSHAIR X870E DARK HERO 20 (110 А) + 2 (110 А) + 2 (80 А)-фазною схемою живлення.

Елементна база плати складається з твердотільних конденсаторів 10K Black Metallic, дроселів MicroFine, а також двадцяти двох мікросхем Infineon PMC41430 (110 А) та двох Infineon PMC41420 (90 А).

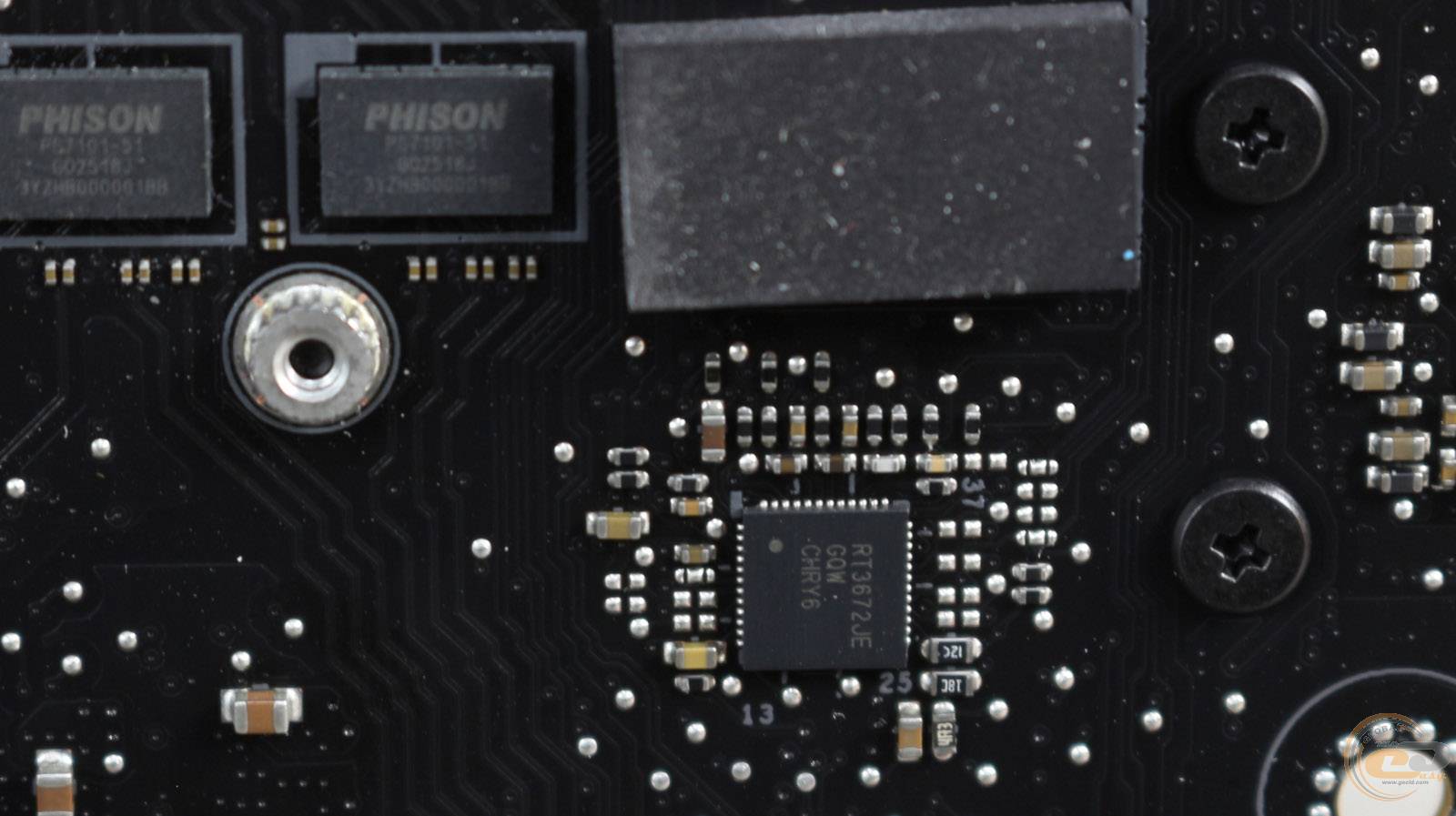

За регулювання напруги на вбудованому в процесор контролері пам'яті та підсистемі введення/виведення чипу відповідає ШІМ-контролер Richtek Technology RT3672JE.

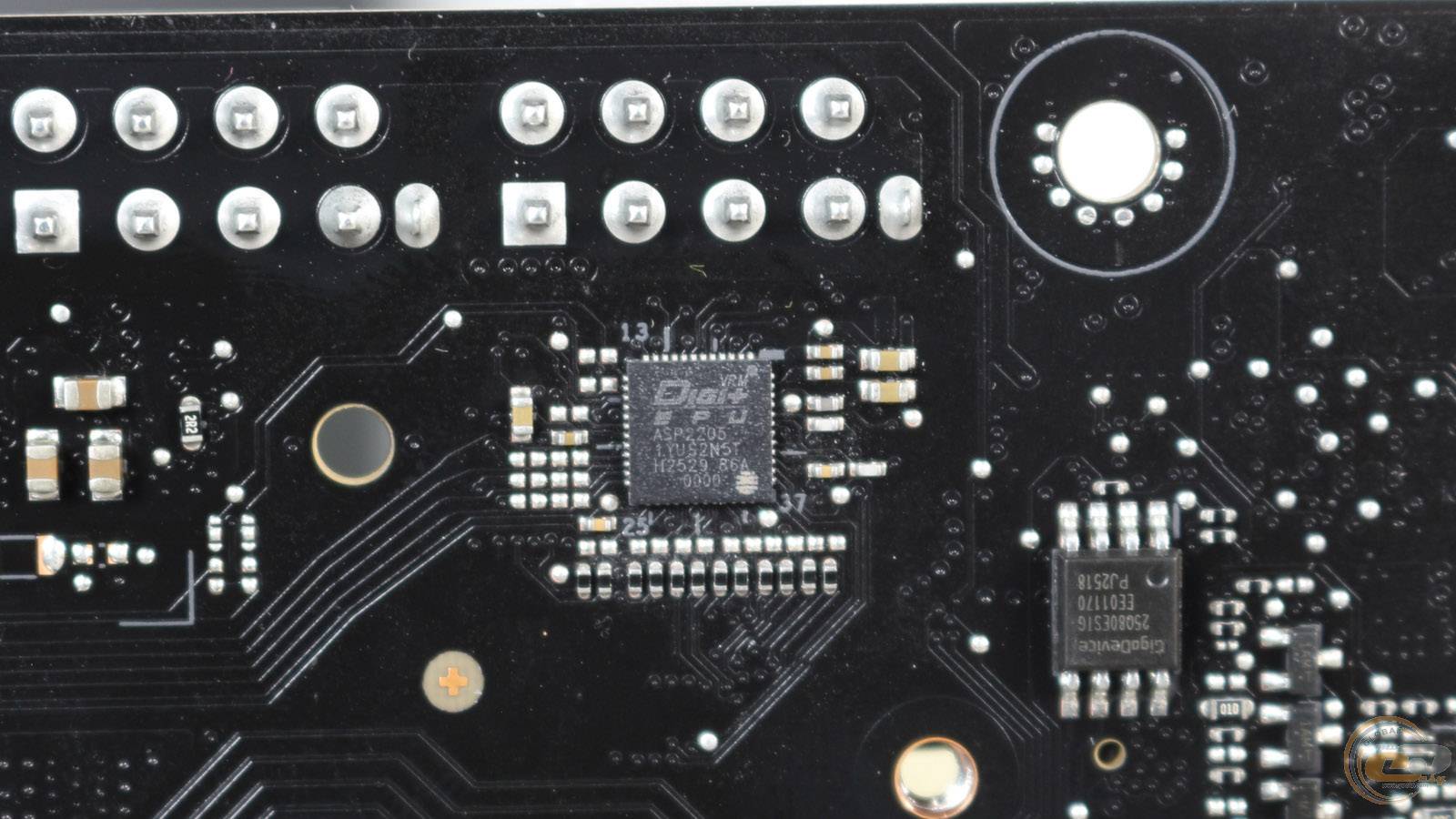

Підсистема живлення процесорних ядер керується ШІМ-контролерами Digi+ ASP2205 та Infineon XDPE19283B.

Мультиконтролер на платі представлений мікросхемою NUVOTON NCT6701D-R.

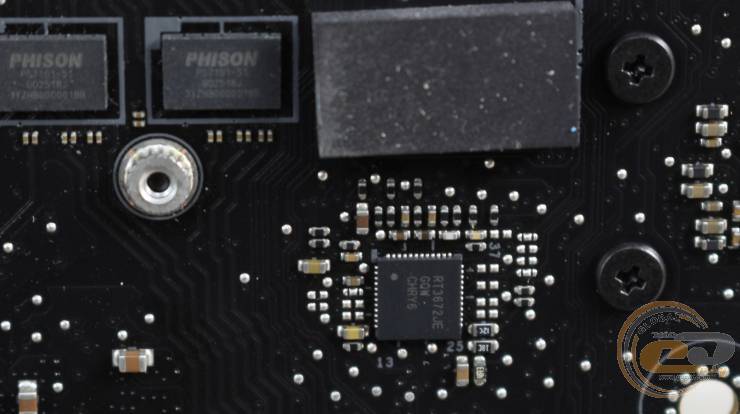

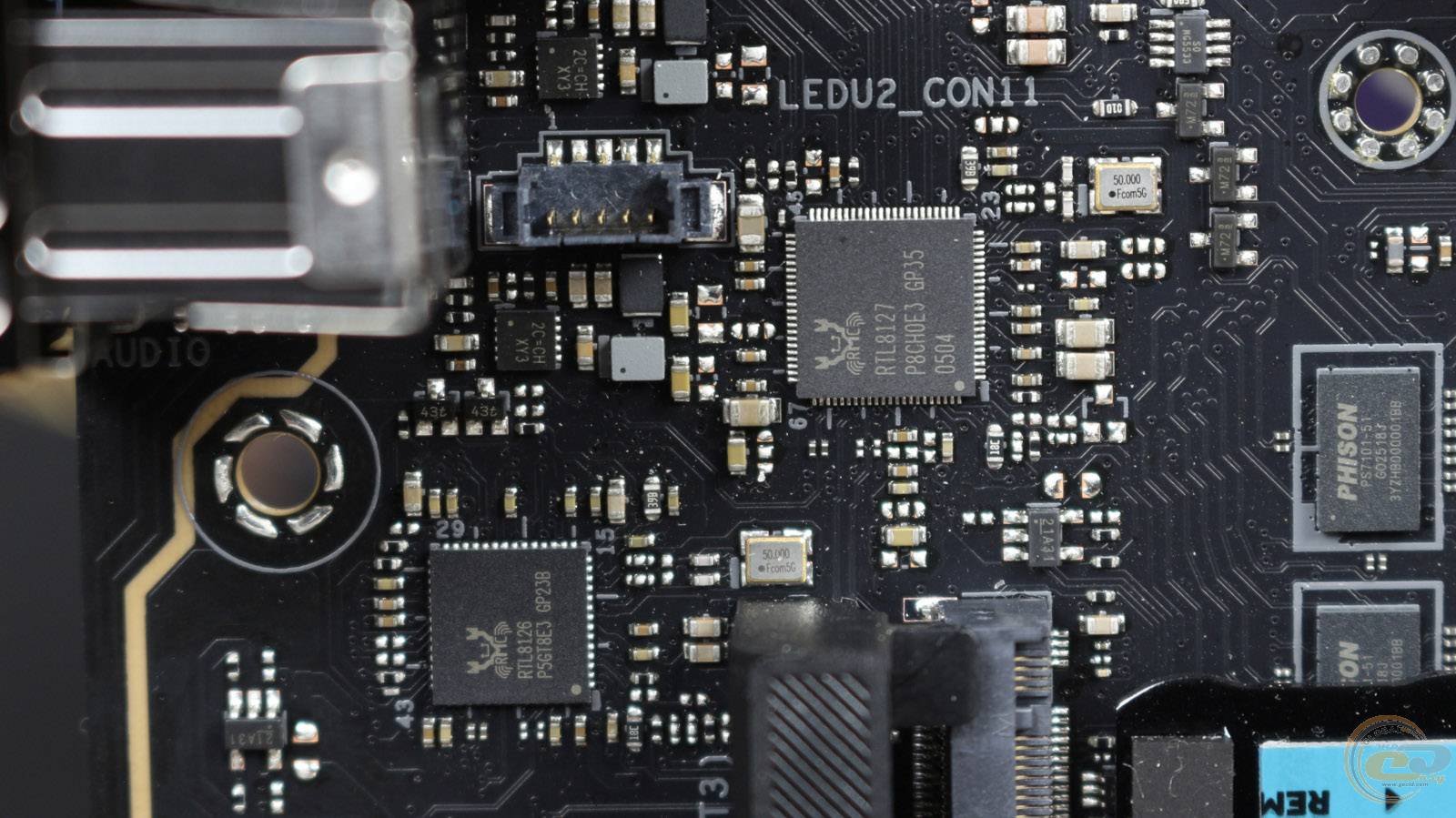

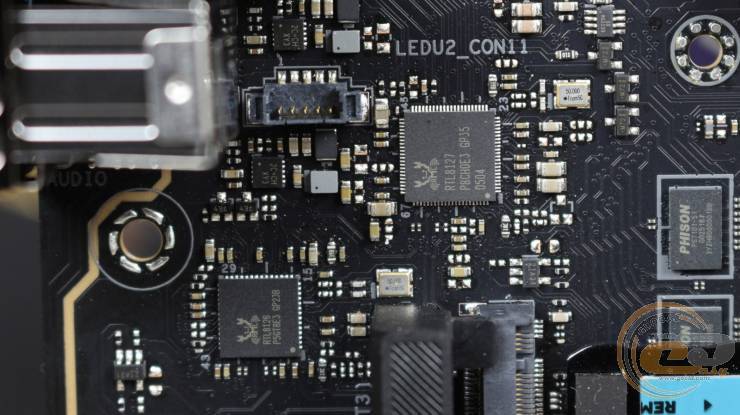

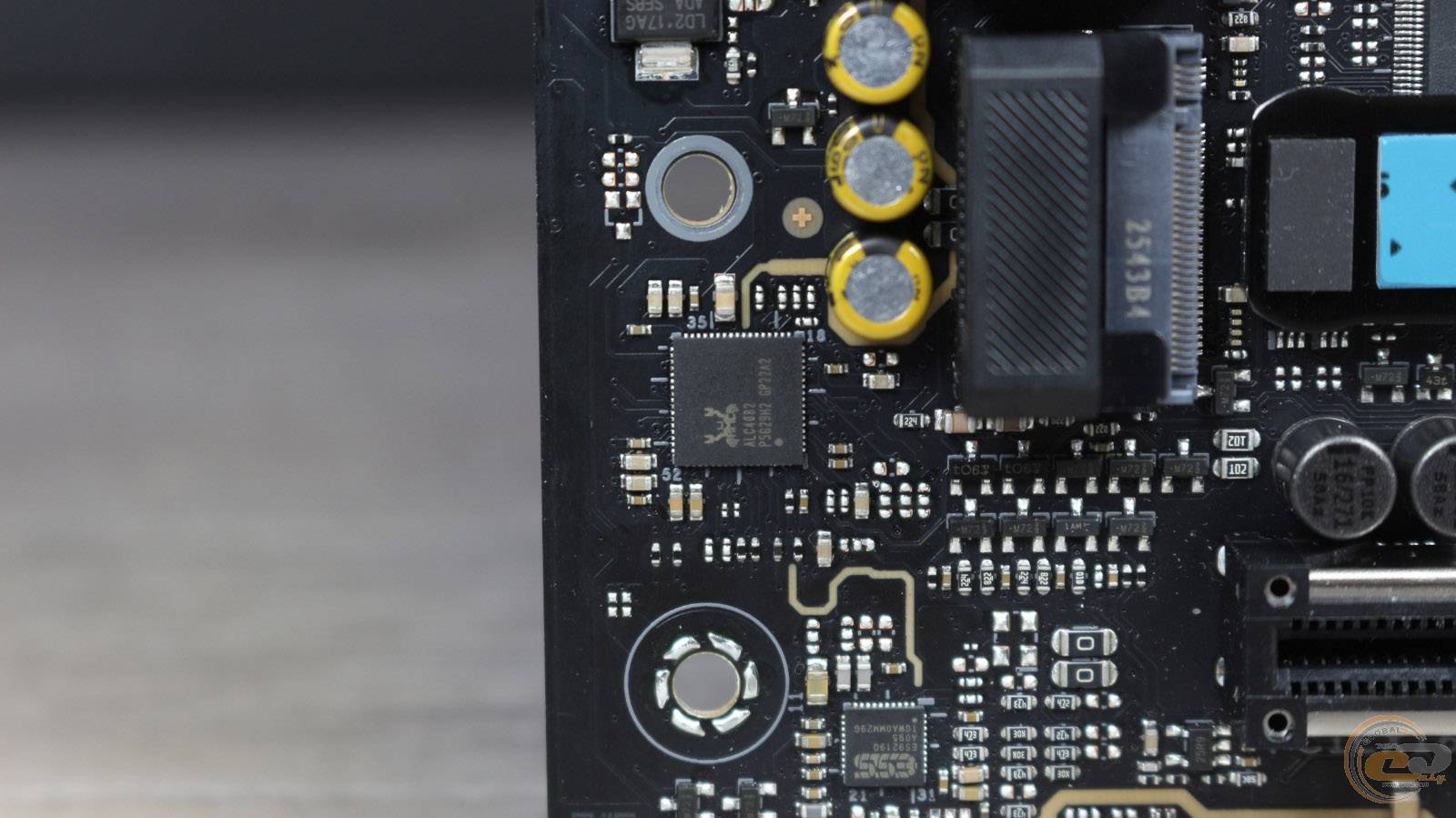

Підтримка мережевих з'єднань покладена на LAN-контролер Realtek RTL8127, який здатний передавати інформацію зі швидкістю аж до 10 Гбіт/с та LAN-контролер Realtek RTL8126 з можливістю передачі даних до 5 Гбіт/с.

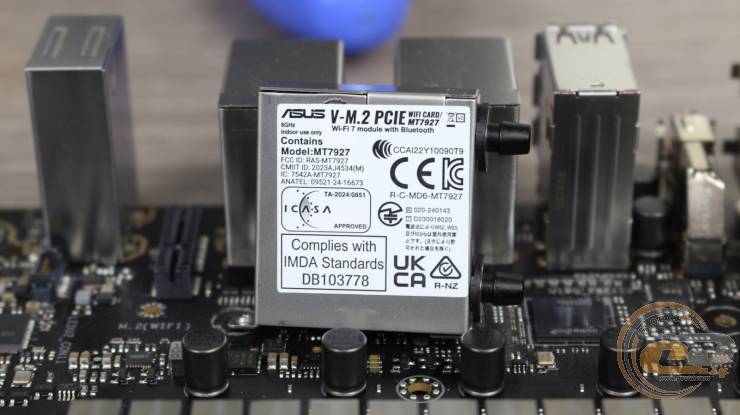

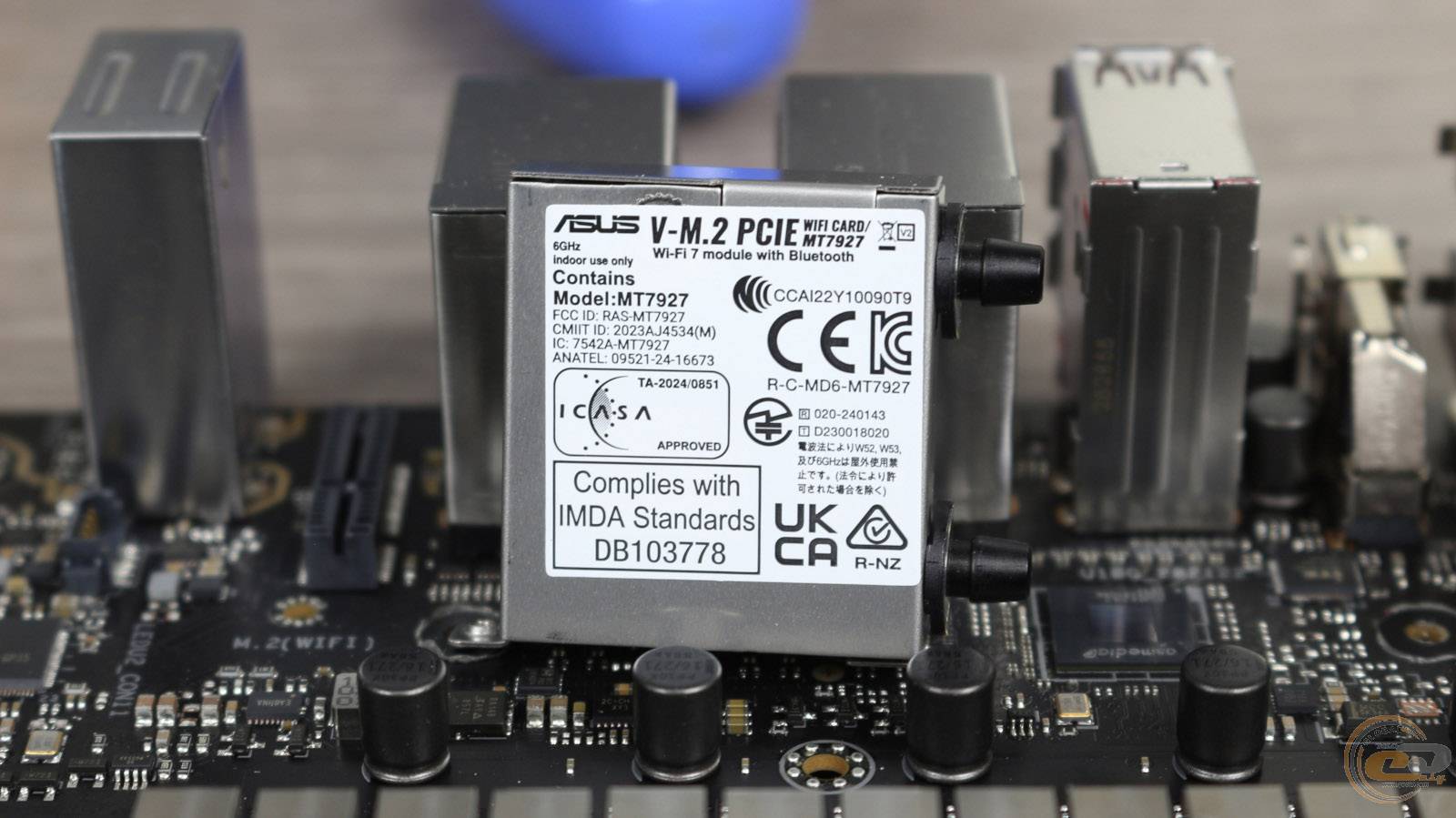

За роботу Wi-Fi стандарту 7 та Bluetooth 5.4 відповідає модуль MediaTek Wi-Fi 7 MT7927. Він підтримує три частотні діапазони - 2.4, 5 і 6 ГГц, може використовувати канал шириною 320 МГц, а також здатний забезпечити високу пропускну здатність до 6,5 Гбіт/с, що значно перевершує можливості Wi-Fi 6E.

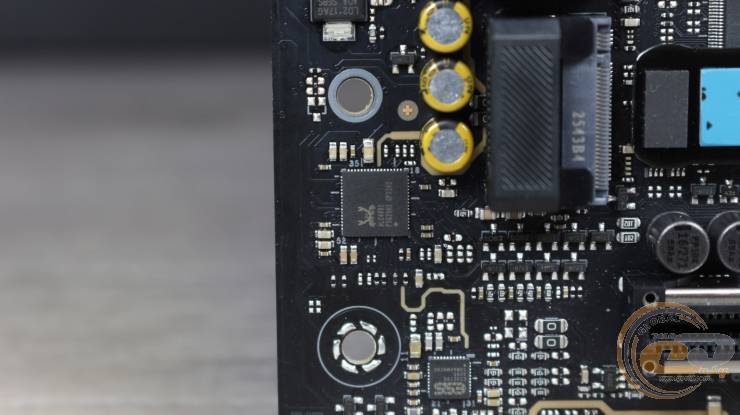

Зона аудіо ROG SupremeFX відокремлена від основної частини текстоліту й представлена однокристальним 7,1-канальним HDA-кодеком Realtek ALC4082, що доповнений ЦАП з інтегрованим підсилювачем ESS ES9219 QUAD DAC та преміальними японськими аудіоконденсаторами. Таке поєднання дозволяє передавати високоякісний звук до 32 біт/384 кГц, а також вирізняється хорошим співвідношенням сигнал/шум на рівні 110 дБ.

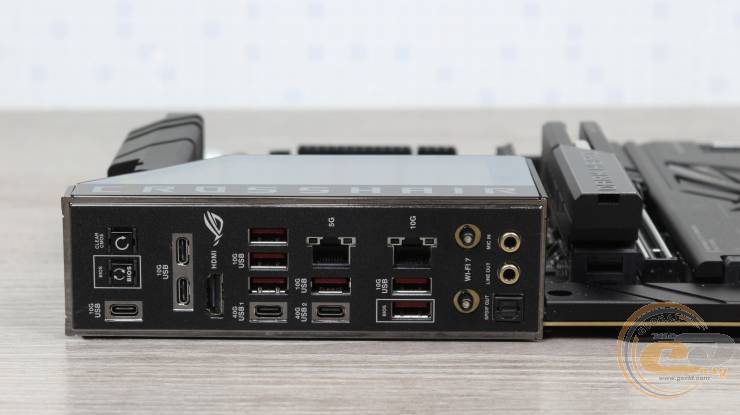

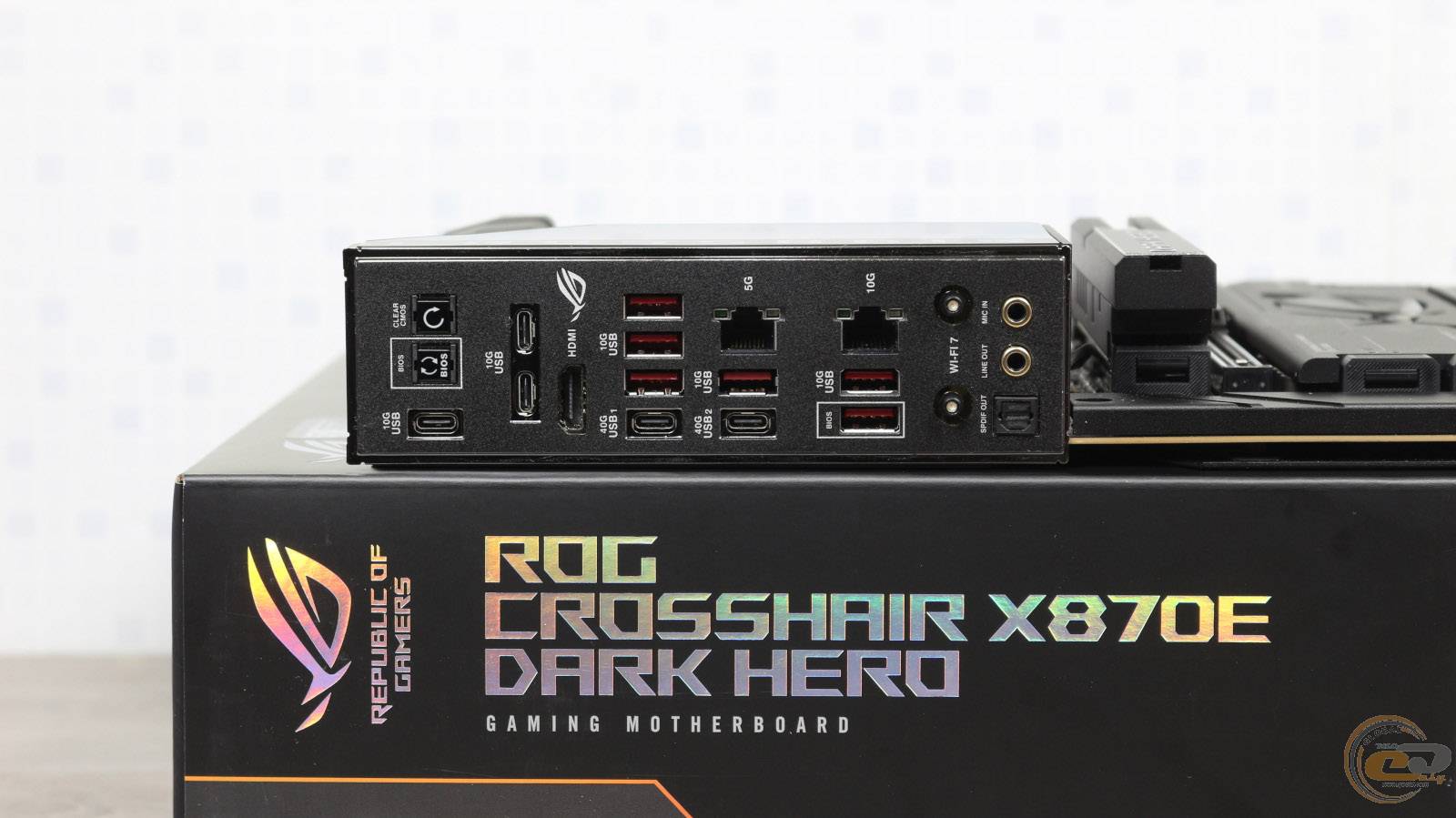

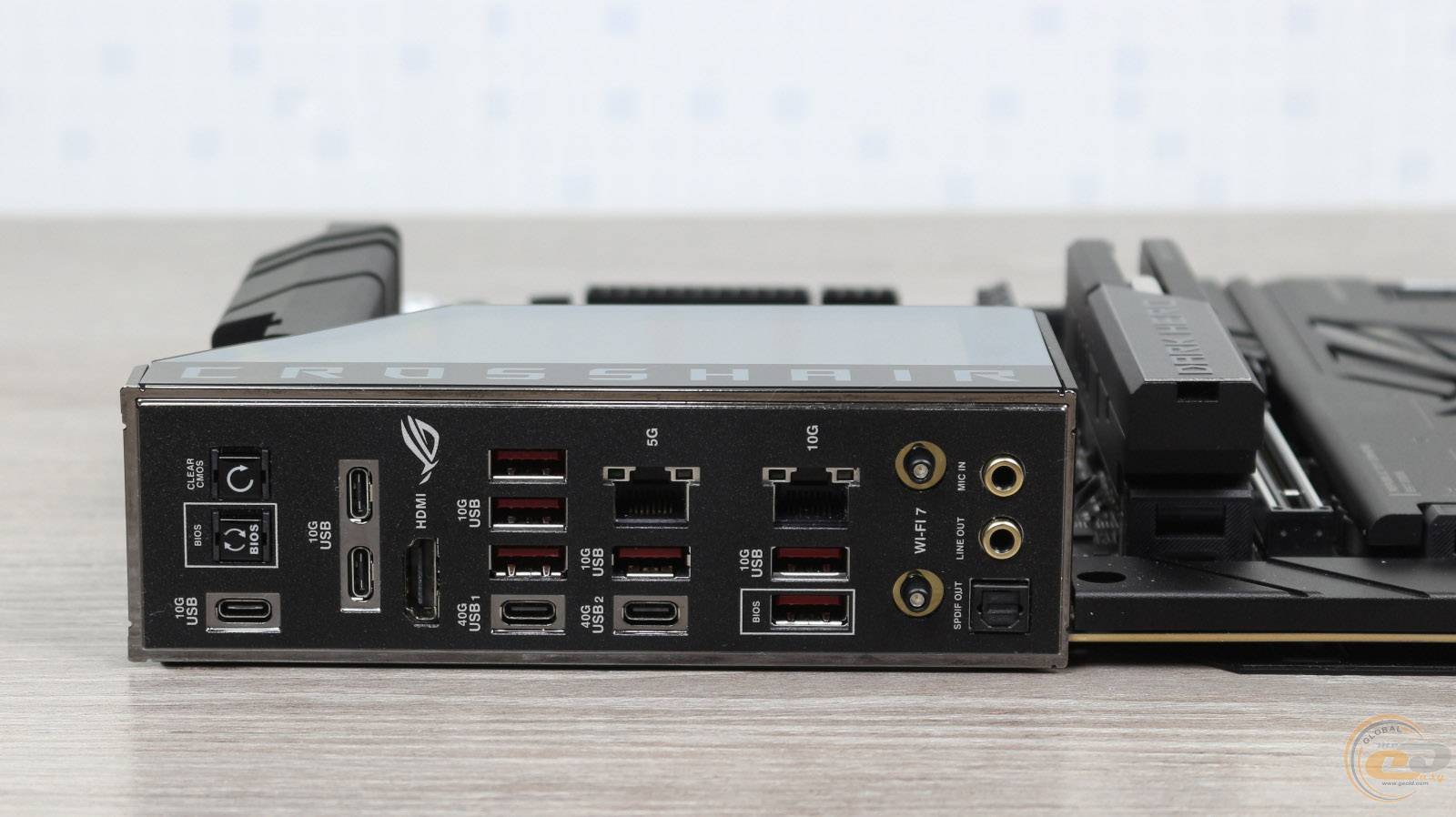

Інтерфейсна панель ASUS ASUS ROG CROSSHAIR X870E DARK HERO готова запропонувати користувачу такі порти та кнопки:

• 3 x USB 3.2 Gen 2 (Type-C);
• 1 x кнопка оновлення BIOS (BIOS FlashBack);
• 1 x кнопка скидання налаштувань CMOS;
• 1 x HDMI 2.1;
• 2 x USB4 (Type-C);
• 6 x USB 3.2 Gen 2 (Type-A);
• 1 x RJ45 (5 Гбіт/с);
• 1 x RJ45 (10 Гбіт/с)
• 2 x конектори антен Wi-Fi;
• 1 x Optical S/PDIF вихід;
• 2 x позолочені аудіопорти.

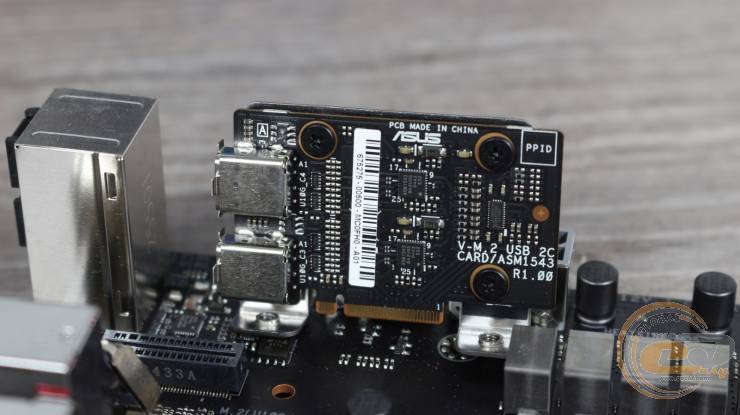

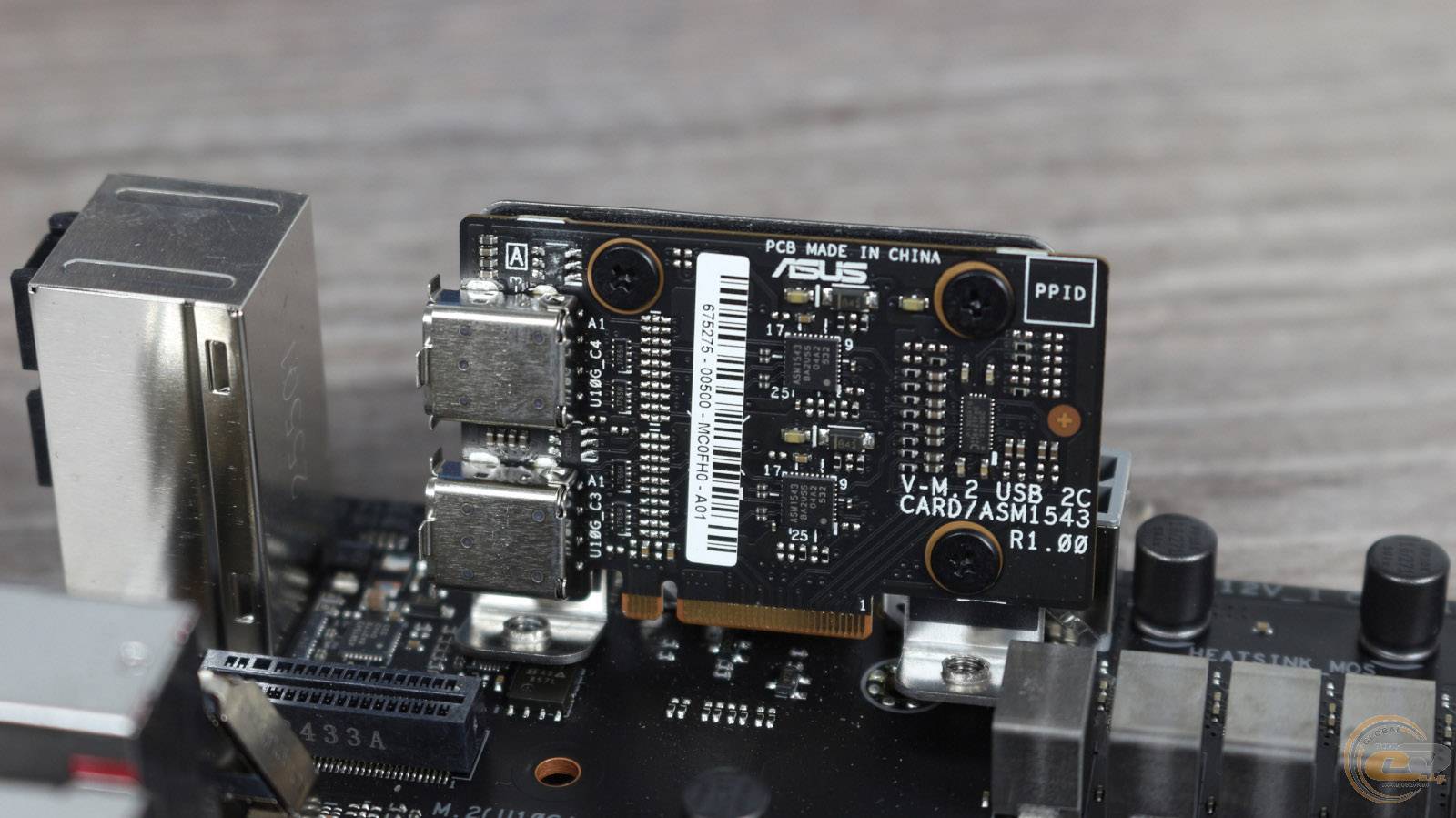

При цьому два USB 3.2 Gen 2 (Type-C) розміщуються на окремій платі V-M.2 USB 2C CARD/ASM1543 R1.00, що під’єднана до ASUS ROG CROSSHAIR X870E DARK HERO через роз’єм M.2 (Key E).

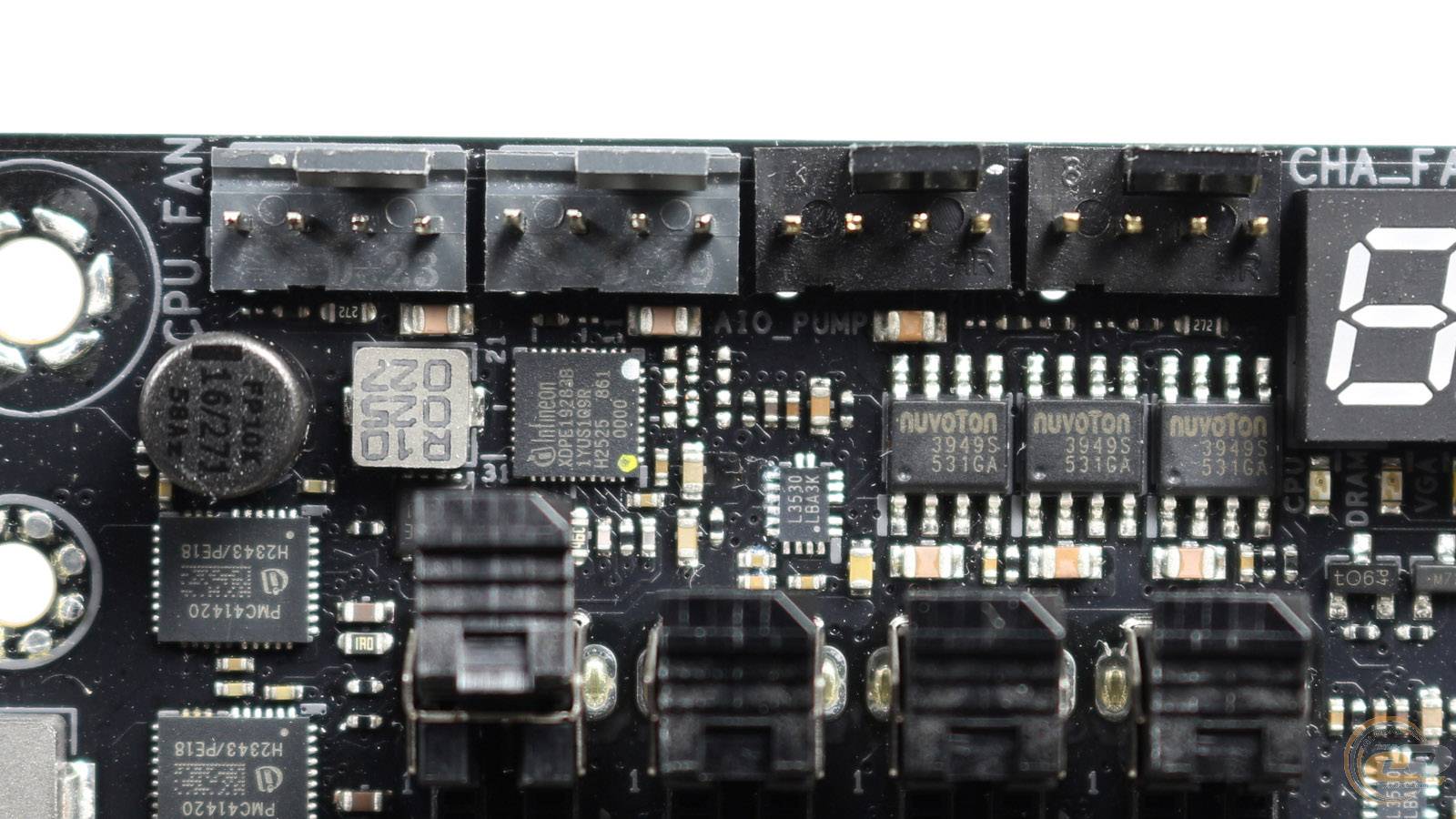

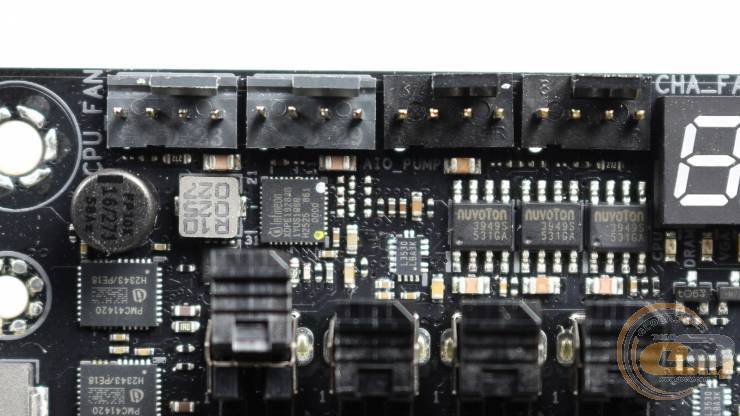

Вісім 4-контактних роз’ємів з підтримкою ШІМ-регулювання швидкості (позначені цифрою 4 на схемі) допоможуть користувачу з організацією активного охолодження комплектуючих. Два з них вийде використати для живлення системи охолодження CPU, ще два призначені для під’єднання помпи РСО, а чотири інших можуть бути корисними для корпусних вентиляторів.

Також для спрощеного підключення найактуальніших моделей рідинних систем охолодження від ASUS на платі передбачений один ASUS РСО Q-Connector (позначений цифрою 5 на схемі).

UEFI BIOS

ASUS ROG CROSSHAIR X870E DARK HERO використовує завантажувач на основі графічного інтерфейсу UEFI.

Тепер він пропонує три основних сценарії використання: «EZ Mode», в якому базові налаштування згруповані на одному екрані, «Essential Mode», що надає швидкий доступ до налаштувань розгону, які часто використовуються, та важливої системної інформації, а ще звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками.

Функціональні можливості BIOS дозволяють не тільки оптимально налаштувати систему, але й реалізувати розгін ключових вузлів. Для моніторингу можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Займатися моніторингом показників системи, керувати підсвічуванням та здійснювати налаштування також можна безпосередньо із ОС за допомогою фірмового ПЗ Armoury Crate.

Частоти процесора і пам’яті, та можливості розгону

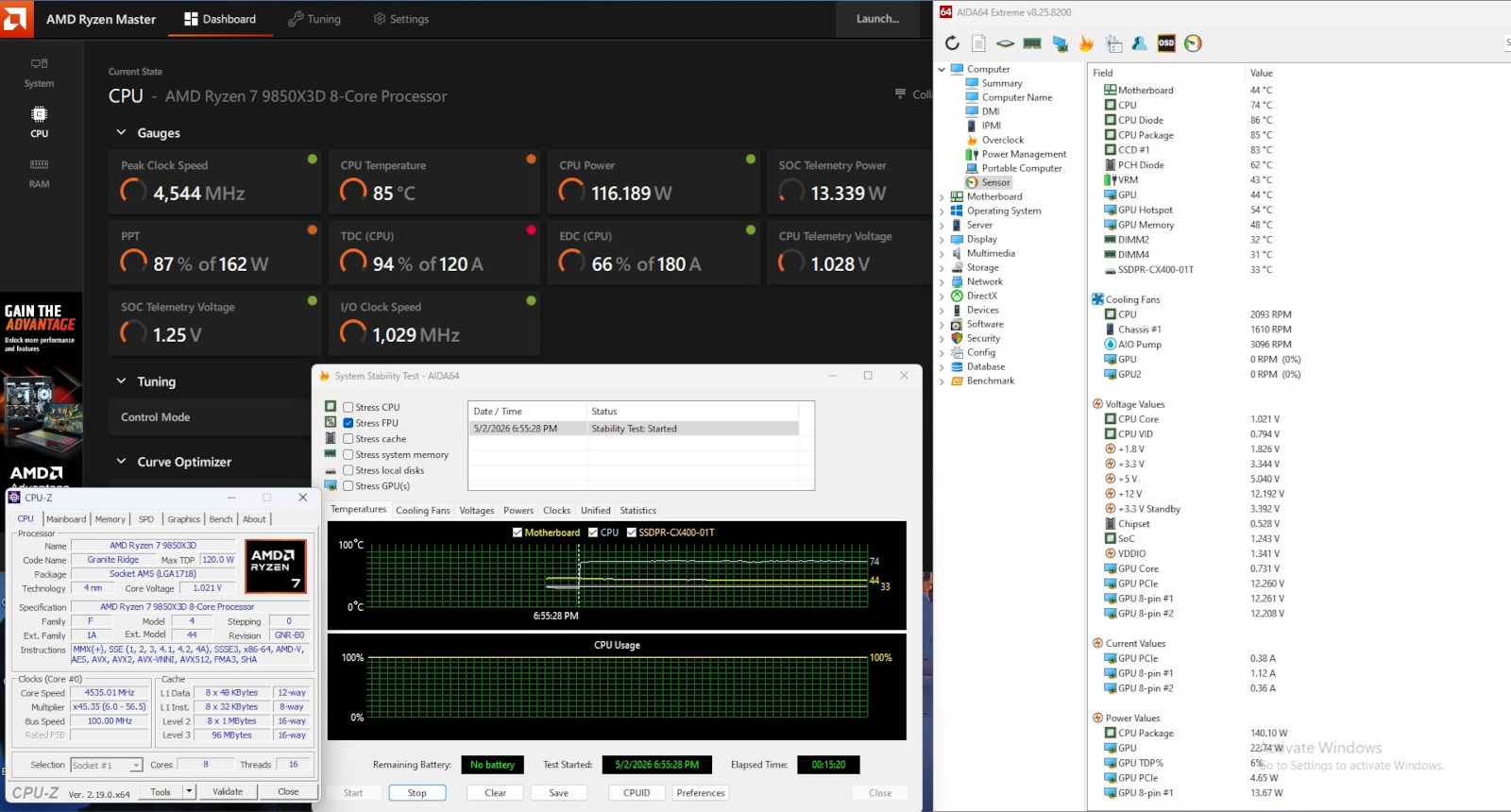

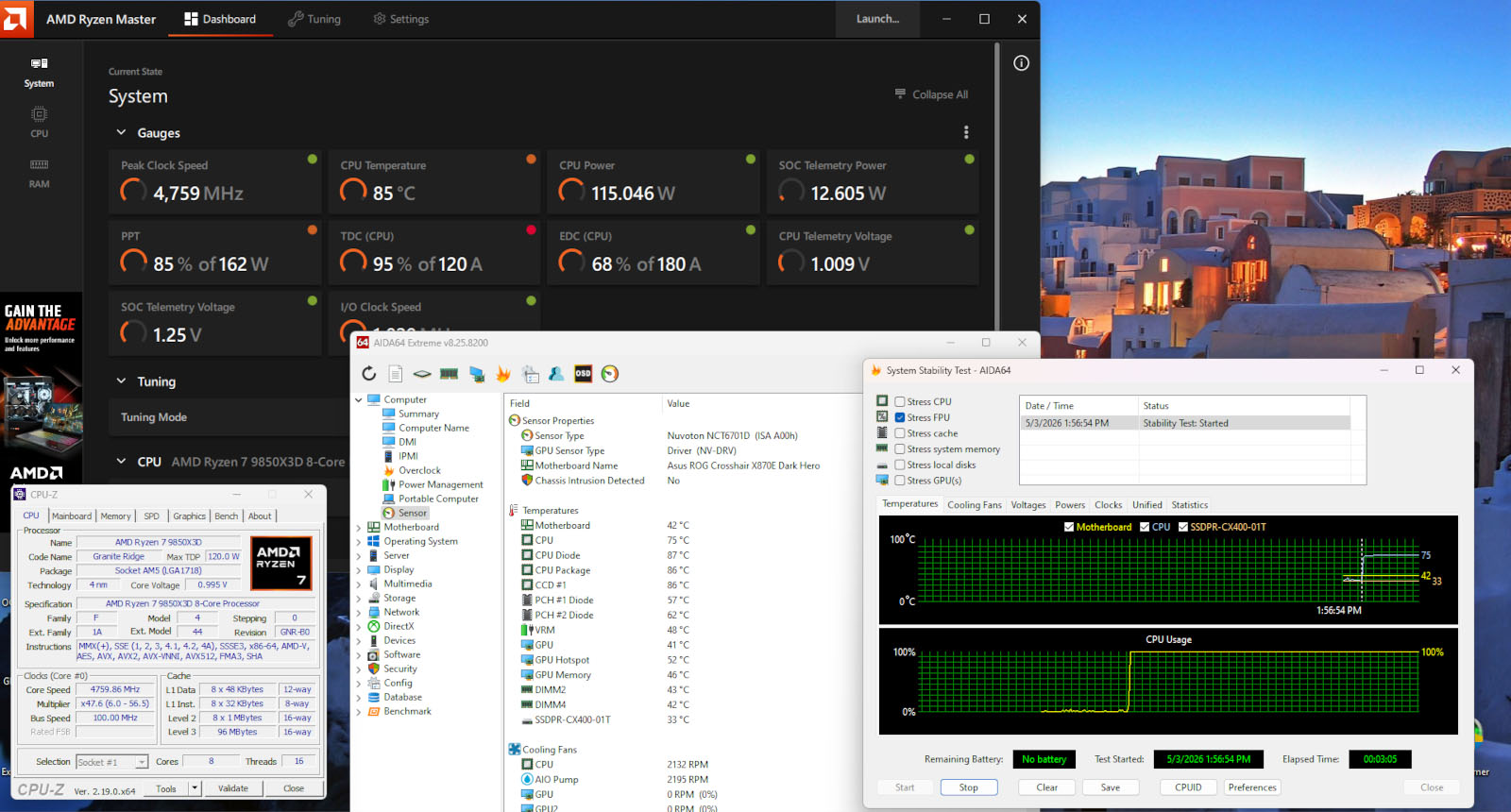

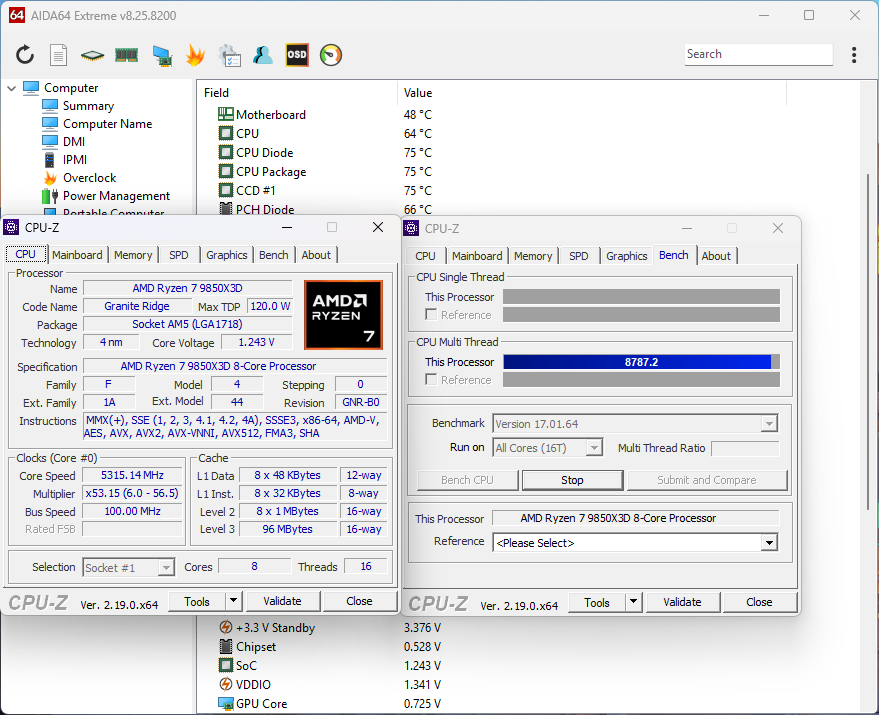

Під час стрес-тесту у CPU-Z без розгону частота ядер стабільно трималася на рівні 5,3 ГГц при напрузі 1,243 В.

Оскільки Stress FPU у програмному забезпеченні AIDA64 є більш вимогливим варіантом навантаження, він зменшив частоту процесора до 4,5 ГГц при напрузі у 1,021 В. При цьому процесор працював у штатному режимі та в середньому споживав 116 Вт.

У якості ручного розгону AMD Ryzen 7 9850X3D ми змінили значення певних параметрів у BIOS материнської плати.

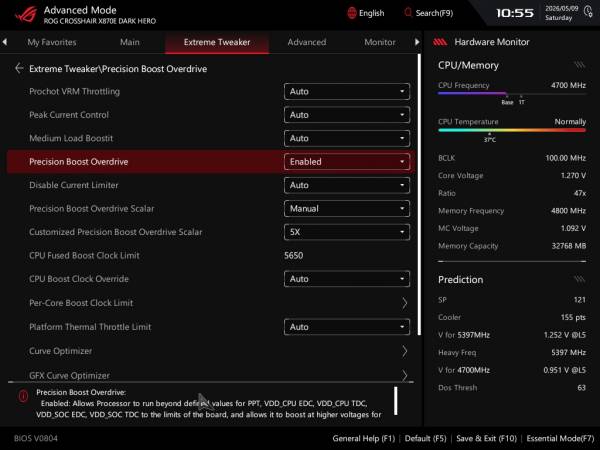

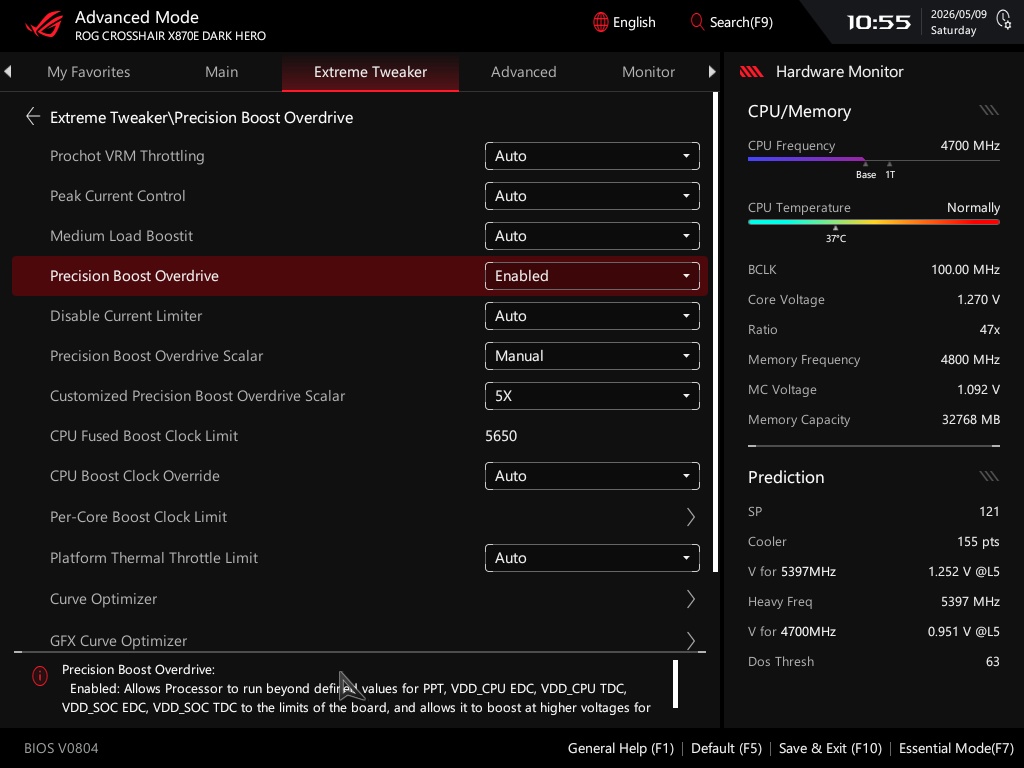

З розділу «Extreme Tweaker» ми перейшли до підрозділу «Precision Boost Overdrive», де обрали наступне:

• для «Precision Boost Overdrive» був встановлений варіант «Enabled»;
• «Precision Boost Overdrive Scalar» змінили на «Manual»;
• «Customized Precision Boost Overdrive Scalar» встановили на «5X».

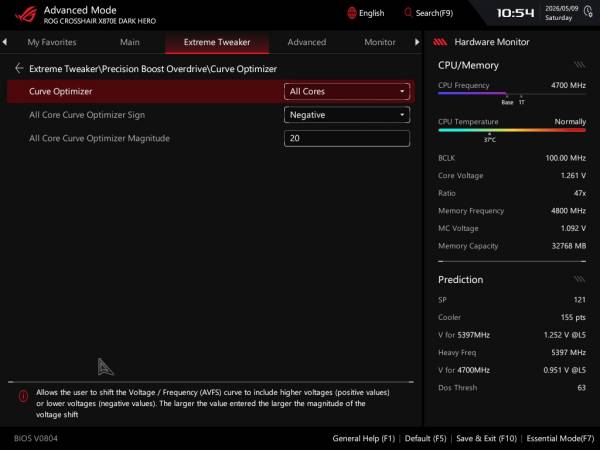

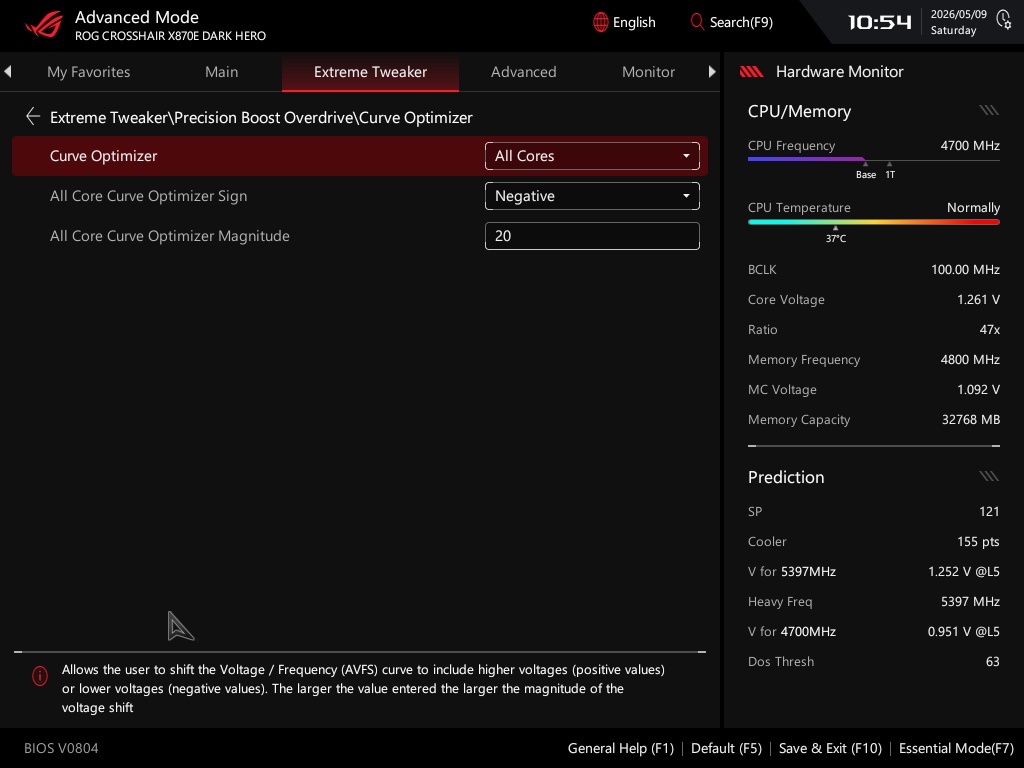

Разом з усім цим у підрозділі «Curve Optimizer» нами були проведені такі налаштування:

• для «Curve Optimizer» був обраний варіант «All Cores»;
• «All Core Curve Optimizer Sign» був змінений на «Negative»;
• для «All Core Curve Optimizer Magnitude» ми вписали «20».

Після перерахованих вище маніпуляцій ми перевірили стабільність роботи розігнаної системи у Stress FPU в утиліті AIDA64. Підвисань або BSOD під час його проходження ми не зафіксували, тож можемо оцінити приріст продуктивності.

AMD Ryzen 7 9850X3D з налаштуваннями за замовчуванням

AMD Ryzen 7 9850X3D з нашими налаштуваннями

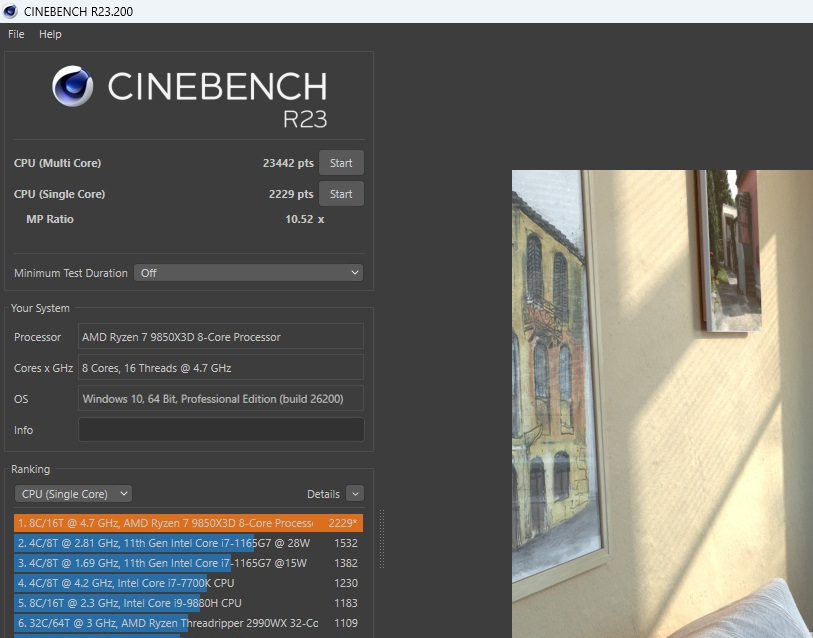

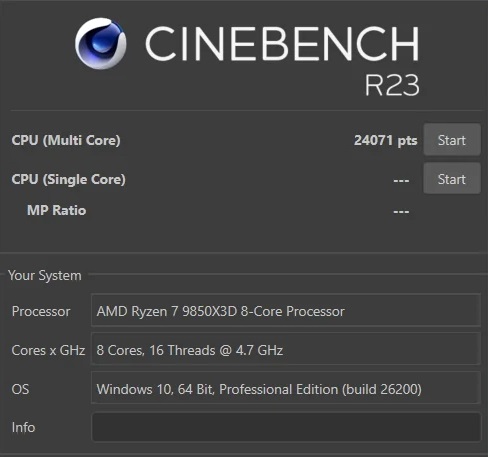

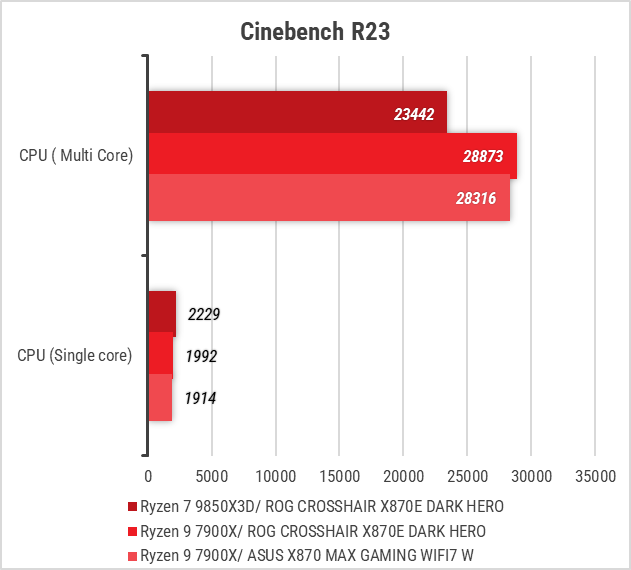

У Cinebench R23 отримані нами показники зросли на 3% у багатоядерному тесті. А от у одноядерному тесті бали CPU збільшились з 2229 до 2254, що забезпечило приріст всього у 1%.

Але, навіть враховуючи задіяний відчутний андервольтінг, ми отримали вищі до 3°C температури компонентів процесора. Це певною мірою підтверджує думку відносно того, що розгін AMD Ryzen 7 9850X3D є сумнівною справою та краще залишити його працювати з налаштуваннями за замовчуванням.

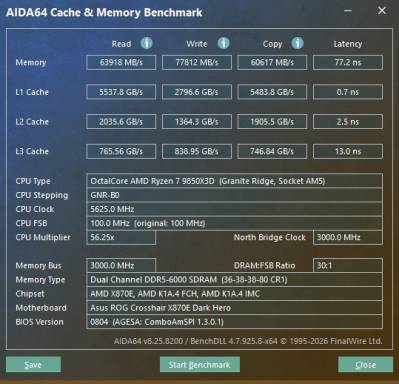

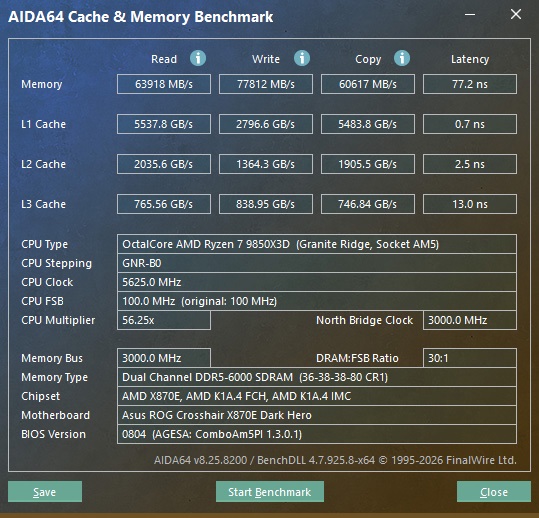

KF560C40BBAK2-32 у режимі EXPO-профілю DDR5-6000 МТ/с

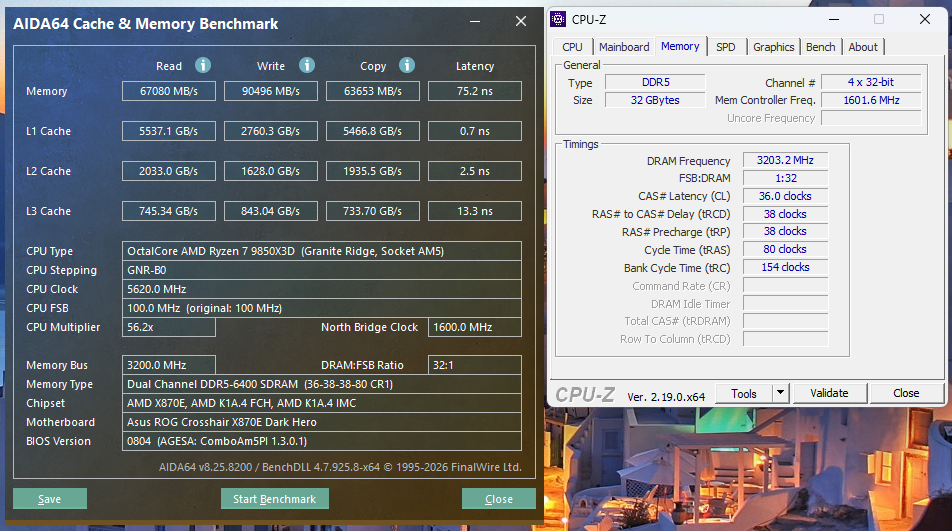

Під час тестування комплект ОЗП 2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32) вдалося запустити на 6400 МТ/с без зміни таймінгів, але довелося збільшувати напругу до 1,38 В.

Тестування

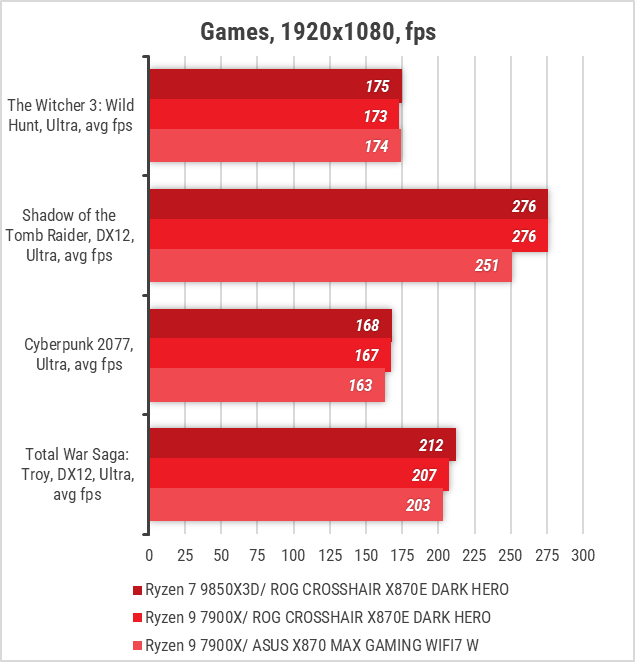

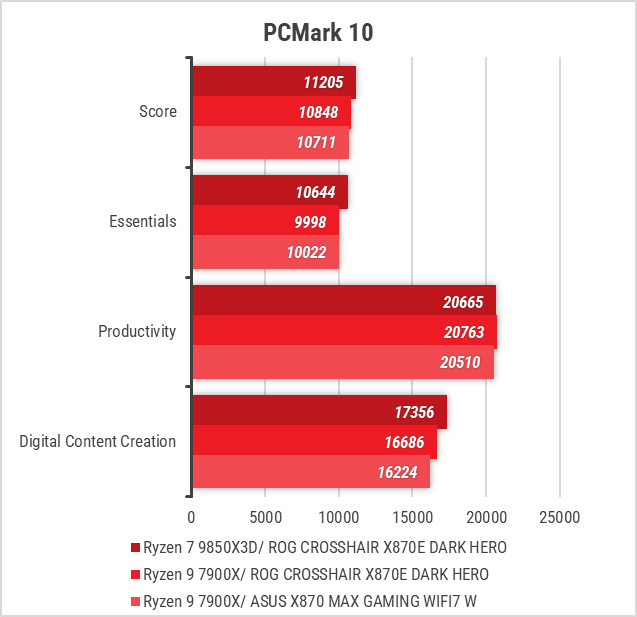

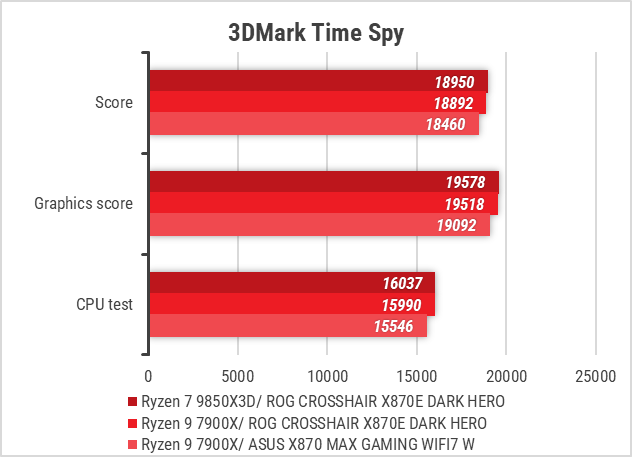

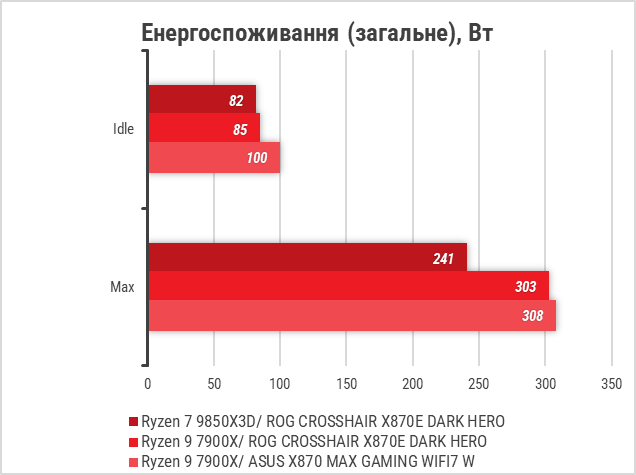

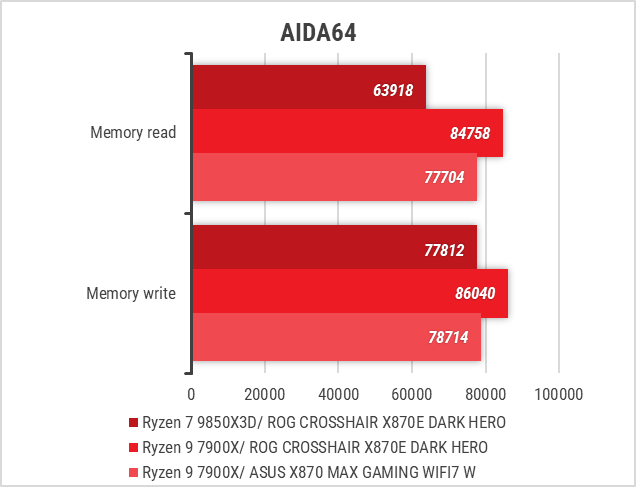

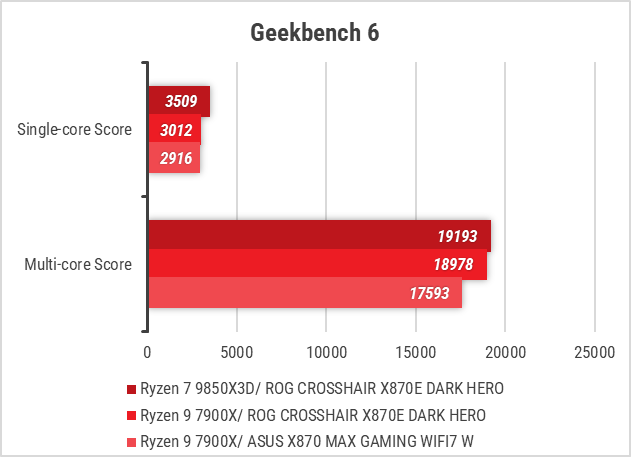

Тестували материнську плату ASUS ROG CROSSHAIR X870E DARK HERO ми з наступним обладнанням:

Система з материнською платою ASUS ROG CROSSHAIR X870E DARK HERO без проблем пройшла вищезгадані тести, забезпечивши стабільну роботу AMD Ryzen 7 9850X3D.

Тестування звукового тракту на основі кодека Realtek ALC4082

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.02,  -0.18	Дуже добре
Рівень шуму, дБ(А)	-94.6	Дуже добре
Динамічний діапазон, дБ(А)	94.6	Дуже добре
Гармонійні викривлення, %	0.0017	Відмінно
Інтермодуляційне викривлення + шум, %	0.024	Добре
Взаємопроникнення каналів, дБ	-95.8	Відмінно
Інтермодуляції на 10 кГц, %	0.0063	Відмінно
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.02,  -0.18	Дуже добре
Рівень шуму, дБ(А)	-113.2	Відмінно
Динамічний діапазон, дБ(А)	111.8	Відмінно
Гармонійні викривлення, %	0.0017	Відмінно
Інтермодуляційне викривлення + шум, %	0.0027	Відмінно
Взаємопроникнення каналів, дБ	-100.1	Відмінно
Інтермодуляції на 10 кГц, %	0.0027	Відмінно
Загальна оцінка		Відмінно

Звукова підсистема плати ASUS ROG CROSSHAIR X870E DARK HERO за рахунок належності героїні огляду до топового сегменту цілком очікувано теж не підкачала. Її можливостей було більш ніж достатньо для повсякденної експлуатації: комфортного перегляду відео та прослуховування музики у гарних навушниках.

Висновки

Беручи до уваги флагманське позиціонування ASUS ROG CROSSHAIR X870E DARK HERO, набагато простіше перерахувати те, чого у цієї плати немає. Тому, аби не розписувати усі переваги, ми коротко виділимо декілька позитивних моментів, які заслуговують на вашу увагу.

Ця модель має 23 порти USB різних типів, у тому числі 2 найактуальніші USB4, два внутрішніх роз’єми USB Type-C із підтримкою USB 3.2 Gen 2x2 (один з яких до того ж підтримує Power Delivery та Quick Charge 4+), дев'ять USB 3.2 Gen 2 і чотири USB 3.2 Gen 1. При цьому «морально застарілих» USB 2.0 на інтерфейсній панелі взагалі немає.

Для розширення функціональності користувачеві пропонуються два слоти PCI Express версії 5.0. Та й з розміщенням високошвидкісних накопичувачів на платі проблем не виникне завдяки п’яти слотам M.2, для яких ще й передбачені безгвинтові кріплення як для SSD, так і для радіаторів охолодження.

Відзначимо також хороші мережеві можливості ASUS ROG CROSSHAIR X870E DARK HERO, які представлені двома швидкими LAN-контролерами (10 та 5 Гбіт/с) та одним бездротовим модулем, який забезпечує підтримку Wi-Fi 7 і Bluetooth 5.4.

Силова підсистема героїні огляду дозволить задіяти тут будь-який сумісний процесор взагалі не переймаючись за перегрів зони VRM. Асинхронний генератор, можливість додаткового охолодження модулів ОЗП окремим вентилятором і наявність специфічних кнопок натякають на те, що ця материнська плата точно готова до агресивного розгону компонентів.

Звісно, без умовних недоліків тут теж не обійшлося. Можна сказати, що їх лише три. Другий слот M.2_2 ділить пропускну здатність із контролером USB4: за одночасної роботи USB4 і накопичувача слот функціонує у режимі PCIe 5.0 x2, а для переходу в режим x4 необхідно відключити USB4. Слот поруч з батарейкою CMOS підтримує тільки форм-фактор M.2 2230 та працює у режимі PCIe 4.0 x2. А ще одночасне використання слотів PCI Express можливе лише у двох варіантах: верхній у режимі PCIe 5.0 x16, а нижній – PCIe 3.0 x4, або обидва у режимі PCIe 5.0 x8.

У підсумку, ASUS ROG CROSSHAIR X870E DARK HERO дійсно поєднує у собі безпрограшний зовнішній вигляд, високий рівень продуктивності та найсучасніший функціонал, але і заплатити за неї доведеться чимало.

Переваги:

• великі радіатори, об’єднані тепловою трубкою на системі живлення та товстий радіатор чипсета, що забезпечують платі високоефективне відведення тепла;
• 20 (110 А) + 2 (110 А) + 2 (80 А)-фазна схема живлення;
• одночасне використання світлодіодних діагностичних індикаторів і цифрового індикатора для відображення POST-кодів;
• наявність перемикача режимів роботи слотів PCIe;
• підсилені металевим кожухом слоти PCI Express x16, один з яких також оснащений механізмом з кнопкою Q-Release;
• зручні фіксатори M.2 Q-Latch та Q-Slide;
• товсті радіатори на високошвидкісних накопичувачах, які до того ж оснащені безгвинтовим механізмом M.2 Q-Release;
• можливість оновлення BIOS без використання процесора, ОЗП та відеокарти за допомогою кнопки «BIOS FlashBack» на інтерфейсній панелі;
• два LAN-контролери (10 та 5 Гбіт/с) та підтримка бездротових інтерфейсів Wi-Fi 7 (в трьох діапазонах) і Bluetooth 5.4;
• наявність п’яти слотів M.2, два з яких можуть працюювати у режимі PCIe 5.0 x4;
• посилені 8-контактні роз'єми ATX12V з індикатором некоректного під’єднання;
• два порти USB4 на інтерфейсній панелі;
• підтримка одним з USB 3.2 Gen 2x2 (Type-C) технологій Power Delivery та Quick Charge 4+ (зарядка з потужністю до 60 Вт);
• топова звукова підсистема на основі кодека Realtek ALC4082 + ЦАП з інтегрованим підсилювачем ESS ES9219 QUAD DAC;
• вісім конекторів для під’єднання вентиляторів та РСО;
• три роз'єми для підключення ARGB світлодіодних стрічок;
• виробником передбачено можливість додаткового охолодження модулів ОЗП;
• можливість задіяти до 256 ГБ ОЗП зі швидкодією 9600 МТ/с;
• обсяг мікросхеми ROM на платі збільшено до 64 МБ;
• найсучасніший набір портів на інтерфейсній панелі;
• ефектна система підсвічування Polymo Lighting II.

Особливості:

• асинхронний генератор;
• перемичка LN2 Mode;
• три корисні кнопки на платі, одна з яких може виконувати декілька функцій;
• Q-Connector для спрощення підключення нових РСО від ASUS.

Недоліки:

• одночасне використання слотів PCI Express можливе лише у двох конфігураціях: верхній у режимі PCIe 5.0 x16, а нижній – PCIe 3.0 x4, або обидва у режимі PCIe 5.0 x8;
• слот для M.2 2230 та працює у режимі PCIe 4.0 x2;
• слот M.2_2 працює за замовчуванням у режимі PCIe 5.0 x2 для забезпечення функціонування наявних на інтерфейсній панелі USB4 (Type-C).

Автор: Іван Моргун
