Огляд материнської плати ASUS P7H55-M PRO

Сьогодні через 7 місяців після запуску процесорів Intel Core i3 і Core i5 з процесорним роз’ємом LGA 1156 і інтегрованим графічним ядром, всі великі виробники материнських плат мають у своєму модельному ряді по декілька продуктів на системній логіці Intel H55H57. Ми вже розглядали особливості чіпсетів Intel H55H57 і їх відмінності від Intel P55 в огляді материнської плати Intel DH55TC, яка є свого роду еталоном для рішень на Intel H55 Express. А також ми протестували деякі материнські плати виробництва компаній GIGABYTE, MSI і ASUS на цій системній логіці. І ось сьогодні в нашій лабораторії ще один продукт компанії ASUS на Intel H55 Express – бюджетна материнська ASUS P7H55-M PRO.

Давайте подивимося на її основні характеристики, зведені в таблицю:

Виробник

ASUS

Модель

P7H55D-M PRO

Чіпсет

Intel H55 Express

Процесорний роз’єм

LGA 1156

Підтримувані процесори

Intel Core i7/ Core i5 / Core i3

Системна шина, МГц

1333/1066/800

Використовувана пам'ять

DDR3 2133(O.C.)*/1333/1066

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 16 ГБ

Слоти розширення

1 x PCI-E x16 2.0
2 x PCI
1 x PCI-E x1

Дискова підсистема

Чіпсет підтримує:
4 x SATA 3.0 Гб/с

Контролер JMicron JMB368 підтримує:
1 x UltraDMA 133/100/66 (до двох PATA пристроїв)
2 x SATA 3.0 Гб/с

LAN

Гігабітний мережний контролер Realtek 8112L

Звукова підсистема

8-канальний High-Definition Audio кодек Realtek ALC889

Живлення

24-контактний роз’єм живлення ATX
8-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієві радіатори

Роз’єми для вентиляторів

1 x CPU
2 x корпусних вентиляторів

Зовнішні порти I/O

1 x PS/2 для клавіатури
1 x DVI
1 x VGA
1 x HDMI
1 x LAN (RJ45) порт
1 x S/PDIF вихід
6 x USB 2.0/1.1
8 канальний аудіо вихід

Внутрішні порти I/O

3 x USB 2.0/1.1 ( до 6 додаткових)
1 x S/PDIF вихід
6 x SATA
1 x COM
1 x IDE
Аудіо роз’єми передньої панелі
Роз’єм системної панелі

BIOS

64 Мб ПЗП
AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Фірмові технології

- ASUS EZ Flash 2
- ASUS GPU Boost
- ASUS TurboV і Turbo Key
- ASUS CrashFree BIOS 3
- ASUS MyLogo 2
- ASUS EPU
- ASUS OC Profile
- Multi-languages BIOS
- ASUS Express Gate
- ASUS Q-Fan
- ASUS EPU-6 Engine
- ASUS PC Probe II

Комплектація

Посібник користувача
2 x SATA кабелі
1 x UltraDMA 133/100 кабель
Заглушка задньої панелі
Диск з драйверами і утилітами

Форм-фактор, розміри, мм

MicroATX
245 x 245

Сайт виробника

http://www.asus.com/

Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

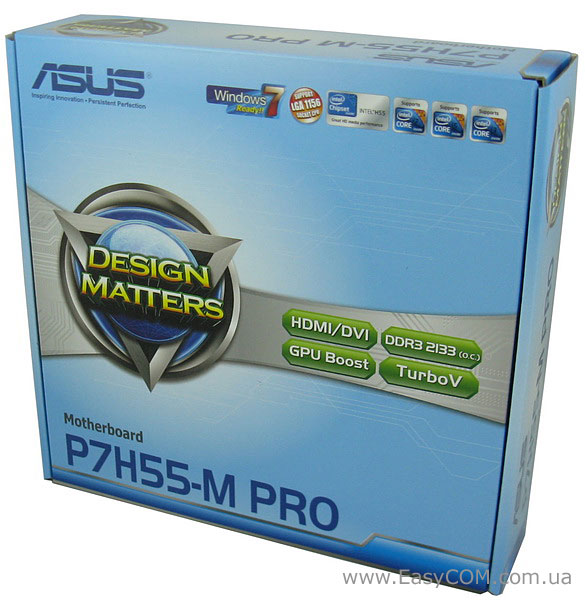

Материнська плата ASUS P7H55-M PRO поставляється в коробці середніх розмірів світло-блакитного кольору. На її лицьовій стороні крім індексу моделі виробник зазначає підтримку материнською платою оперативної пам'яті стандарту DDR3, яка працює на частоті аж до 2133 МГц, наявність роз’ємів HDMI і DVI, а також на підтримку платою фірмових технологій ASUS TurboV і Turbo Key.

На звороті упаковки розміщені основні специфікації плати, а також детальна інформація про деякі фірмові технології, які підтримує ASUS P7H55-M PRO:

  • ASUS GPU Boost надає користувачу можливість розігнати інтегроване в процесор графічне ядро за допомогою фірмової утиліти, що поставляється в комплекті, причому користувач може вибрати, у якому режимі здійснювати розгін: повністю в ручному чи в автоматичному.
  • ASUS Turbo V дозволяє розігнати процесор і пам'ять за допомогою тієї ж фірмової утиліти TurboV Evo без перезавантаження і виходу з системи.
  • ASUS Turbo Key після нетривалого налаштування перетворює кнопку включення комп'ютера в кнопку, яка здійснює невеликий розгін системи при її натисканні, не перериваючи роботу додатків.

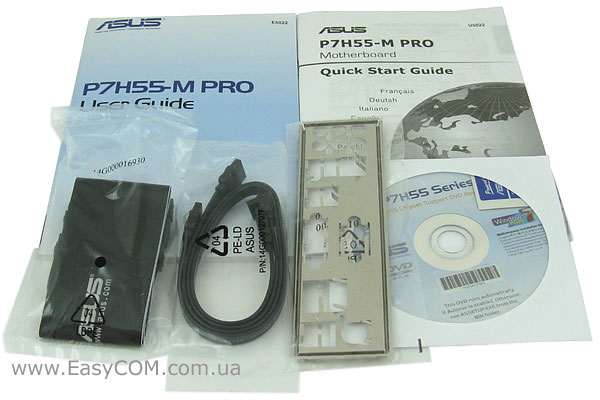

Комплект поставки материнської плати ASUS P7H55-M PRO містить у собі:

  • Посібник користувача;
  • Два SATA-кабеля;
  • Кабель UltraDMA 133/100;
  • Заглушку задньої панелі;
  • Диск з драйверами і утилітами.

Комплект поставки не назвеш багатим, однак він цілком типовий для бюджетного продукту та у ньому є все необхідне для встановлення і організації роботи системи.

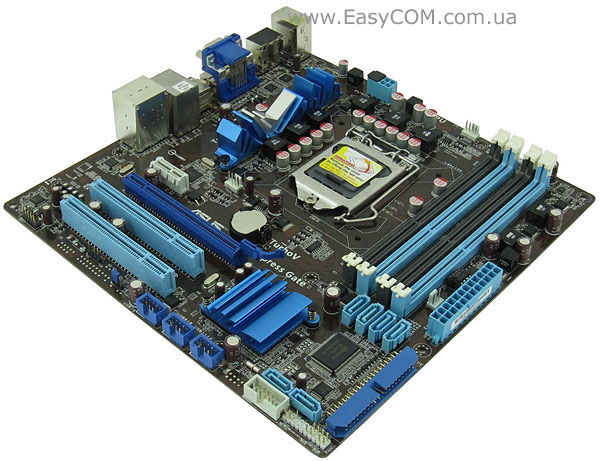

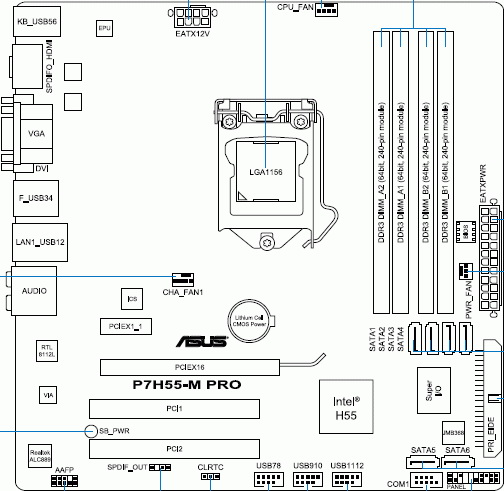

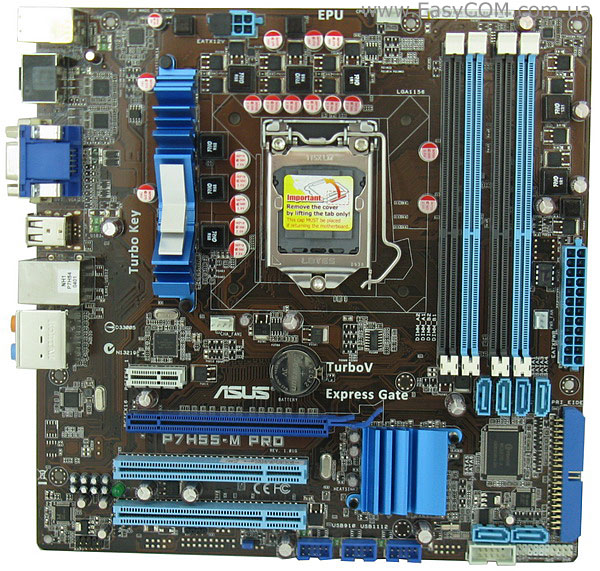

Друкована плата ASUS P7H55-M PRO виконана у форматі MicrоATX на текстоліті темно-коричневого кольору. До розташування елементів на ній немає ніяких претензій – вони розташовані досить вдало на краях плати, тому підключення роз’ємів навряд чи додасть незручності користувачу, і при цьому проводи не будуть перешкоджати циркуляції повітря навіть всередині тісного корпусу.

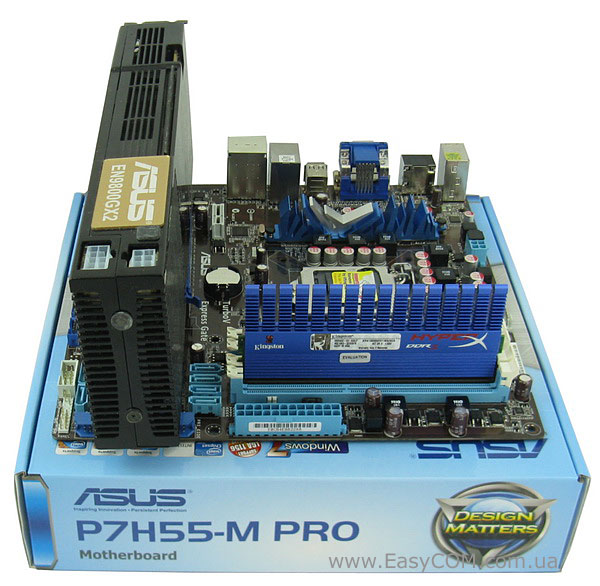

До позитивних сторін розглянутої материнської плати можна віднести той факт, що при встановленні довгої відеокарти з двослотовою системою охолодження, можна без складностей здійснити монтаж модулів оперативної пам'яті. Також відзначимо те, що не перекривається жоден з портів SATA, якою б масивною не була відеокарта.

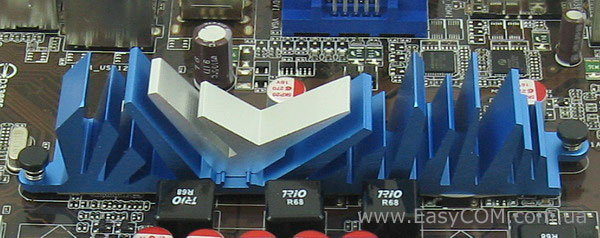

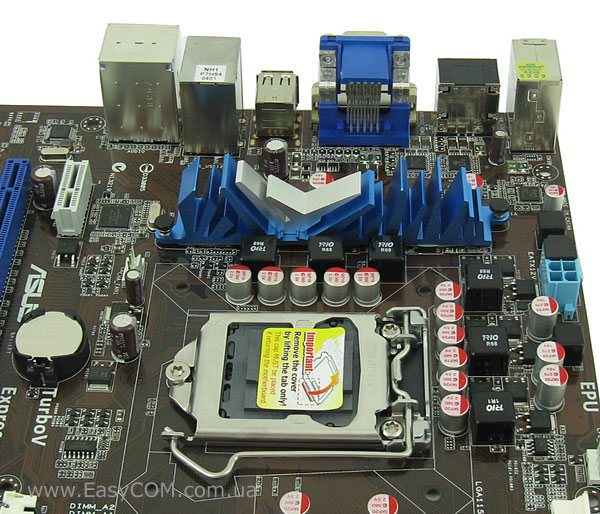

Система охолодження материнської плати ASUS P7H55-M PRO складається з невеликого алюмінієвого радіатора на чіпсеті і фірмового радіатора незвичайної форми на MOSFET. Тепловиділення цих вузлів знаходиться на середньому рівні, і навіть таких порівняно невеликих радіаторів цілком достатньо для їх ефективного охолодження.

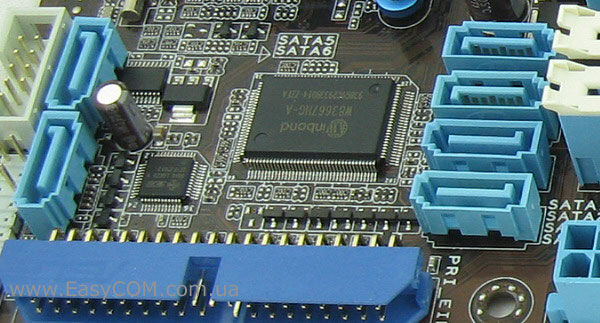

Всього на материнській платі розташовано 6 портів SATA, причому 4 з них реалізовані на базі чіпсета Intel H55 Express, а 2 – на базі контролера JMicron JMB368. На базі цього ж контролера реалізований один порт UltraDMA 133/100/66/33, що підтримує підключення до двох пристроїв. Організувати RAID-масив з жорстких дисків без придбання окремого контролера, на жаль, не вийде, що трохи обмежує сферу застосування ASUS P7H55-M PRO.

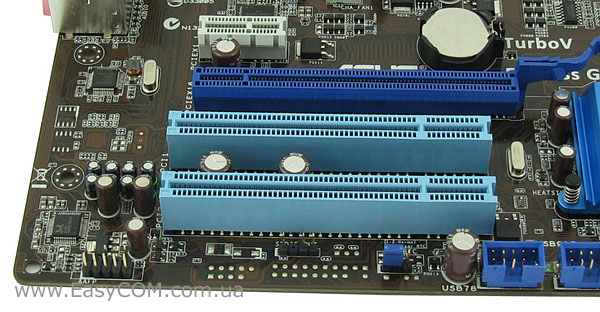

Набір слотів розширення представлено одним повноцінним роз’ємом PCIe x16, одним PCIe x1 а також двома звичайними PCI-слотами. При подачі живлення на материнську плату між ними загоряється зелений світлодіод. Відзначимо вдале розташування слота PCIe x1 над PCIe x16, адже він залишається вільним незалежно від того яка відеокарта встановлена в системі. Взагалі, набір слотів для розширення можна назвати вдалим і більшості користувачів його буде цілком достатньо, хоча, можливо, деяким було б переважніше побачити слот PCIe x4 замість другого слота PCI.

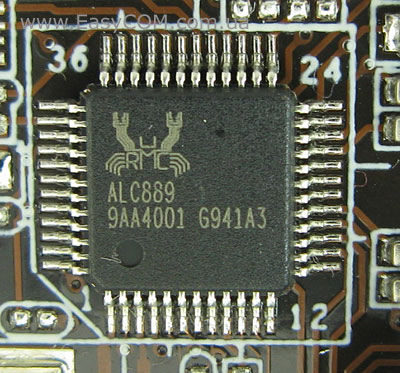

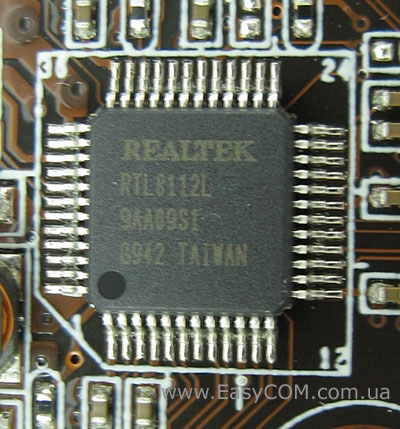

Ліворуч від слотів розширення розпаяні гігабітний мережний контролер Realtek 8112L, а трохи нижче під ним 8-канальний звуковий кодек Realtek ALC889 High-Definition Audio.

 Для забезпечення живлення процесора використовується 8-контактний роз’єм, що разом з 6-фазною (4+2) схемою стабілізації живлення, повинно забезпечити надійне і стабільне живлення двох- і чотирьохядерних процесорів навіть з урахуванням невеликого розгону. Якщо відповідний 8-контактний кабель не передбачений у блоці живлення, можна використовувати і 4-контактний кабель живлення. Відзначимо, що ASUS P7H55-M PRO відрізняється від моделі ASUS P7H55D-M PRO, що стоїть на сходинку вище, впершу чергу тим, що в останній використовуються лише твердотільні конденсатори, що підвищує стабільність живлення системи і дозволяє ASUS P7H55D-M PRO відповідати концепції ASUS Extreme Design.

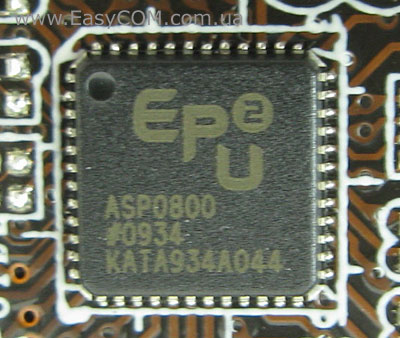

Окремого згадування варта технологія ASUS EPU-Engine, що підтримується материнською платою і оптимізує енергоспоживання процесора, дозволяючи досягти максимальної ефективності та економічності в процесі експлуатації.

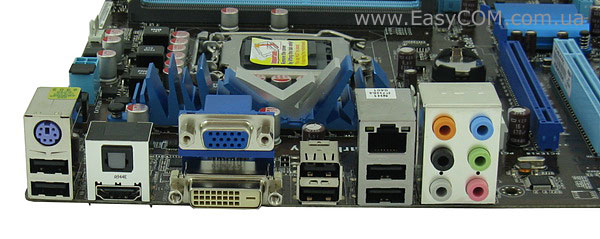

Набір портів на задній панелі реалізований ось так:

  • 1 x PS/2 для клавіатури;
  • 1 x DVI;
  • 1 x VGA;
  • 1 x HDMI
  • 1 x LAN (RJ45) порт;
  • 1 x оптичний S/PDIF вихід;
  • 6 x USB 2.0/1.1;
  • 6 аудіо роз’єм.

Безсумнівно, радує наявність 3-х портів для виведення зображення, які можна буде задіяти при встановленні процесора з вбудованим графічним ядром, і це розширює сферу застосування материнської плати ASUS P7H55-M PRO. Слід враховувати відсутність роз’єму IEEE1394, а також той факт, що мишку можна підключити тільки до USB-роз’єму.

До материнської плати ASUS P7H55-M PRO можна підключити ще два корпусні вентилятори, крім процесорного кулера, що допоможе покращити вентиляцію.

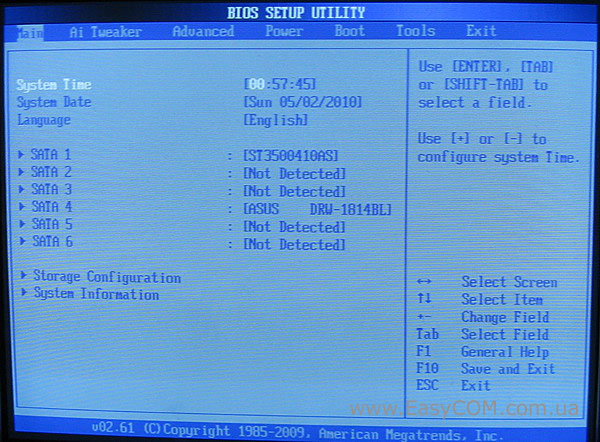

BIOS

BIOS материнської плати ASUS P7H55-M PRO заснований на коді AMI і має досить великий об'єм: 64 Мбіт, що дорівнює 8 МБ.

Основні налаштування, які стосуються розгону, зібрані у вкладці «AI Tweaker» і, незважаючи на те, що протестоване рішення належить до бюджетного сегмента, забезпечують досить широкі можливості прискорення і тюнінга системи.

Всі налаштування, використовувані для розгону, винесені для кращого сприйняття в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорні технології

Intel SpeedStep
Intel Turbomode
Intel Virtualization
Intel VT-d
C1E Support
CPU TM Function
Execute Disable Bit
Intel HT Tech
Intel C-State





Керування активними ядрами процесора

Active Processor Cores

1 – max

1

Опорна частота процесора, МГц

BCLK Frequency

80 – 500

1

Множник процесора

CPU Ratio Setting

 Залежно від процесора



Частота шини QPI, МГц

QPI Frequency

4270; 4800



Частота шини PCIE, МГц

PCIE Frequency

100 – 200

1

Частота оперативної пам'яті

DRAM Frequency

DDR3-800/.../2133



Затримки ОЗП

CAS, RAS to CAS, RAS PRE, RAS ACT, RAS to RAS, REF Cycle, WRITE Recovery, READ to PRE, FOUR ACT WIN

DRAM Timing Mode, Round Trip on CHA, Round Trip on CHB

WRITE to READ DD/DR/SR, READ to WRITE DD/DR/SR, READ to READ DD/DR/SR, WRITE to WRITE DD/DR/SR





Зміна напруги на процесорі, В

CPU Voltage

0,00625 – 0,50

0,00625

IMC Voltage

1,1 – 1,9

0,2

Напруга на чіпсеті, В

PCH Voltage

1,05 – 2,0

0,01

Напруга на модулях пам'яті, В

DRAM Voltage

1,2 – 2,2

0,02

Напруга живлення стабілізатора, В

CPU PLL Voltage

1,8 – 2,2

0,02

Калібрування лінії живлення

Load-Line Calibration





Контроль амплітуди напруги процесора, мВ

CPU Differential Amplitude

700 – 1000

100

Затримка тактового сигналу для CPU

CPU Clock Skew

100ps – 1500ps

100

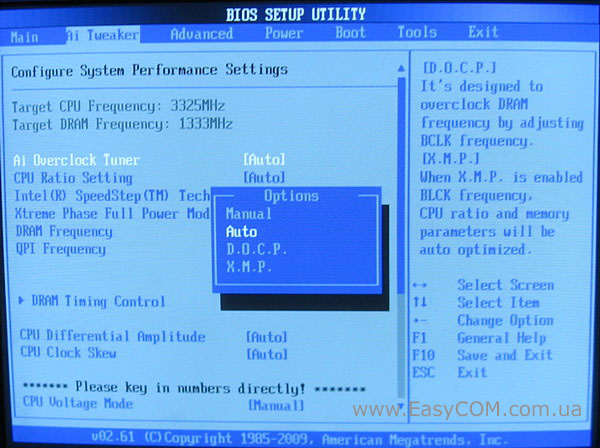

Що ж, можливостей для ручного розгону або налаштування системи користувачу надається достатньо, до того ж плата підтримує ще і дві технології авторозгону:

  • Intel X.M.P за підтримки оперативною пам'яттю цієї функції, дозволяє автоматично налаштувати роботу модулів оперативної пам'яті згідно стандартам Intel Extreme Memory Profile, підвищуючи швидкість роботи системи.
  • D.O.C.P (DRAM Over Clocked Profile) дозволяє материнській платі в цьому режимі працювати з модулями пам'яті з частотою 1333 МГц і вище шляхом автоматичного розгону системної шини та підсистеми пам'яті.

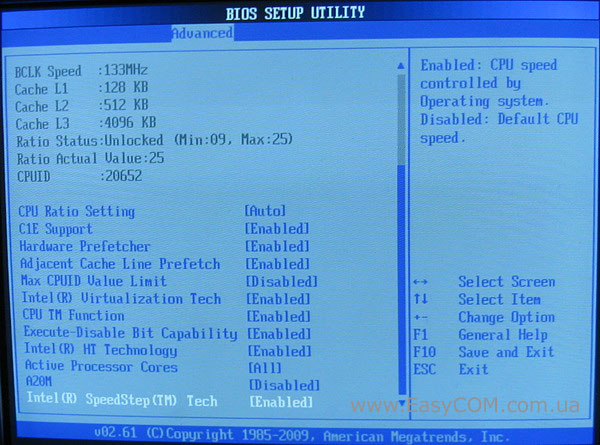

У вкладці «Advanced» можна керувати фірмовими процесорними технологіями, вибрати кількість активних ядер, виставити множник частоти процесора.

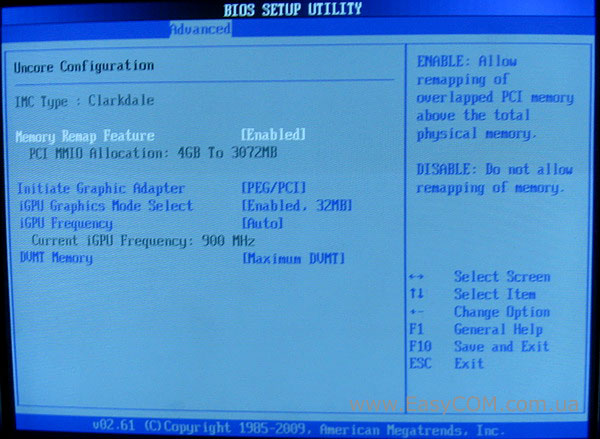

А у вікні Uncore Configuration користувач може налаштувати об'єм оперативної пам'яті, виділюваної для потреб графічного ядра, його частоту і режим роботи.

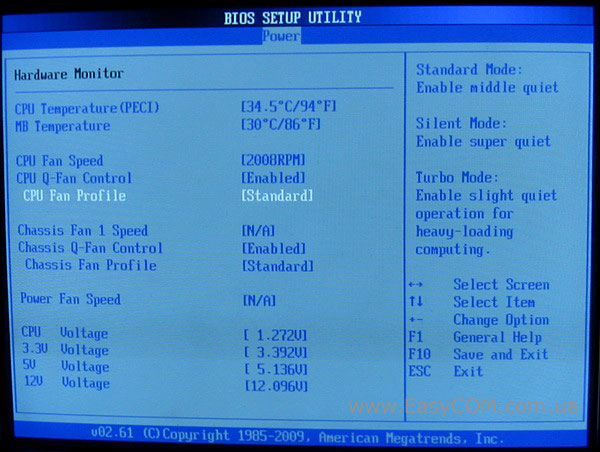

У розділі Hardware Monitor можна стежити за показаннями термодатчиків на процесорі та материнській платі, відслідковувати напругу на лініях 3.3 В, 5 В і 12 В, а також включити функцію автоматичного керування швидкістю обертання вентиляторів за допомогою технології Q-Fan.

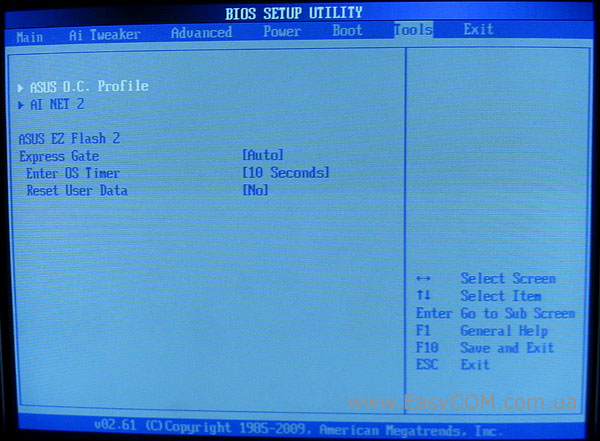

В останній вкладці «Tools» можна:

  • одержати доступ до налаштування 8-ми незалежних профілів розгону ASUS O.C. Profile і перемиканню між ними;
  • провести діагностику мережного підключення за допомогою AI NET2;
  • налаштувати параметри для вбудованої міні-ОС Express Gate;
  • скористатися фірмовою утилітою для прошивання BIOS ASUS EZ Flash 2.

Розгін

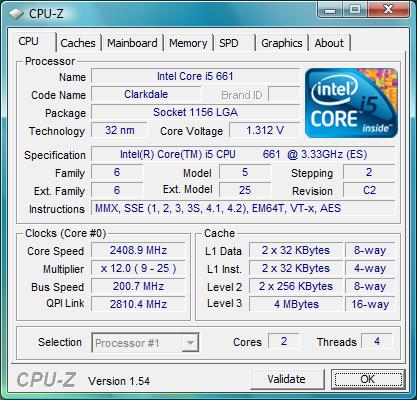

Такі багаті налаштування BIOS, безумовно, допомогли нам досягти непоганого рівня розгону: стабільної роботи нам вдалося досягти при частоті системної шини материнської плати 200 МГц, що є гарним результатом для продукту цієї цінової категорії.

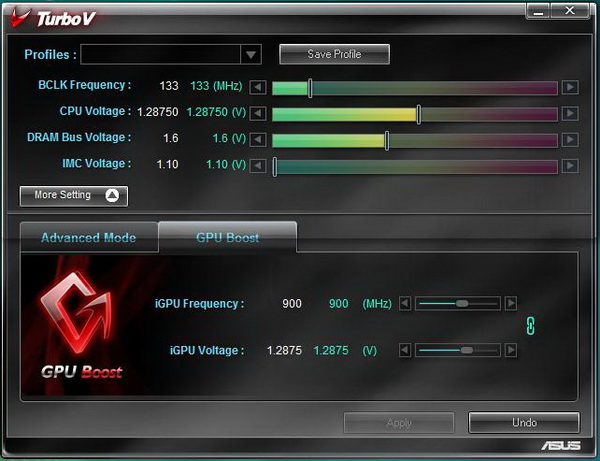

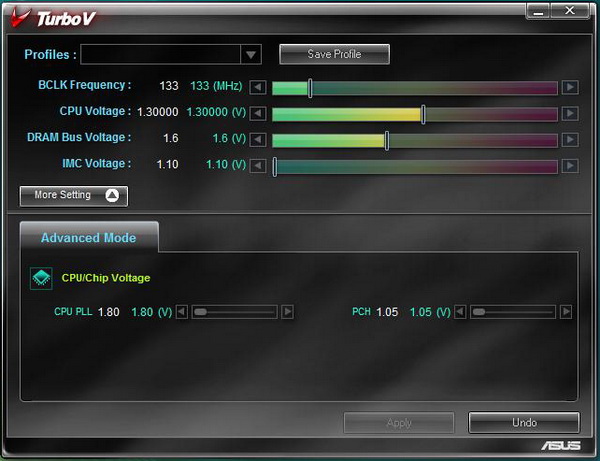

До того ж розгін можна здійснювати і не вдаючись у тонкощі BIOS за допомогою фірмової утиліти ASUS TurboV. З її допомогою можна виконувати динамічний розгін процесора і оперативної пам'яті, не виходячи з операційної системи.

Приємним доповненням є можливість розгону графічного ядра в закладці GPU Boost. Відзначимо, що користувачам, які лише починають пробувати свої сили в розгоні, слід дотримуватися обережності при роботі з ASUS TurboV, адже максимальні значення напруги процесора і оперативної пам'яті можуть навіть вивести їх з ладу. В іншому ASUS TurboV може стати непоганим інструментом для починаючого оверклокера, який прагне спробувати свої сили в розгоні, не поглиблюючись у тонкі налаштування BIOS.

Тестування

Тестовий стенд був зібраний з таких комплектуючих:

Процесор

Intel Core i5-661 (LGA1156, 3,33 ГГц, L3 4 МБ)

Кулер

Scythe Kama Angle Rev. B

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Відеокарта

ASUS EN9800GX2/G/2DI/1G Geforce 9800 GX2 1ГБ GDDR3 PCI-E 2.0

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/видув

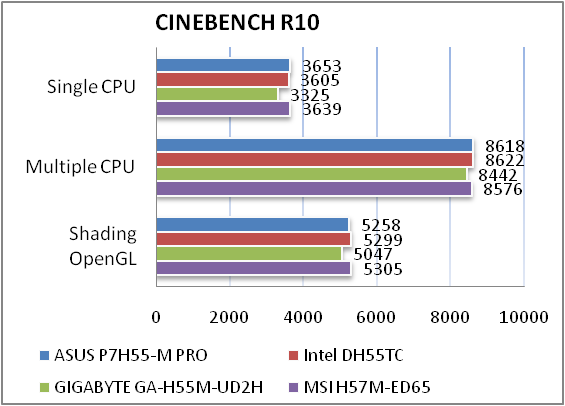

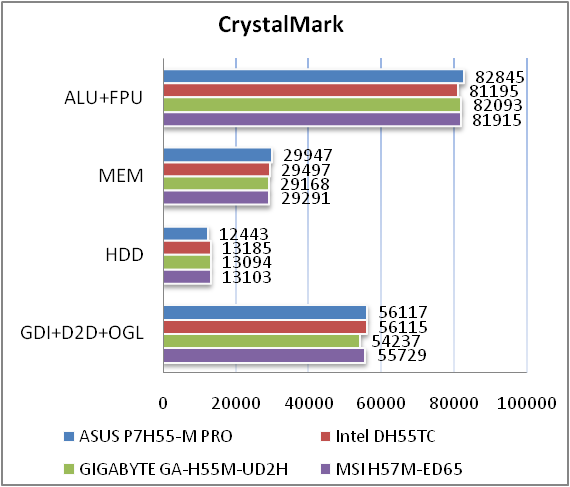

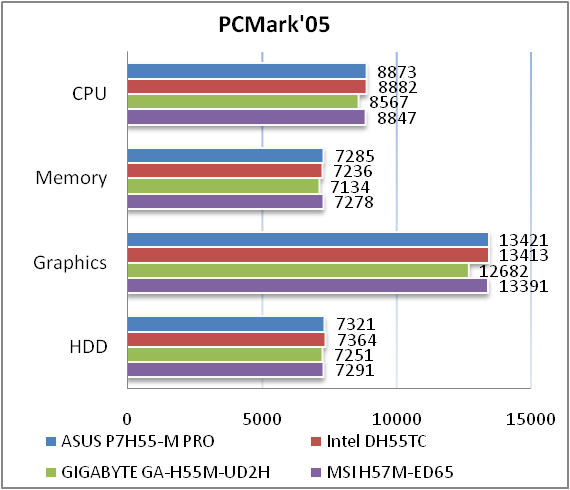

За результатами тестів ми бачимо, що ASUS P7H55-M PRO показує рівень продуктивності трохи вище рівня конкурентів від GIGABYTE, і він практично відповідає рівню еталонної Intel DH55TC. Відзначимо, що материнська плата від MSI, яка також виступала в якості конкурента в процесі тестування, заснована на чіпсеті Intel H57 Express, який стоїть на сходинку вище H55, однак різниці в продуктивності ми не помітили.

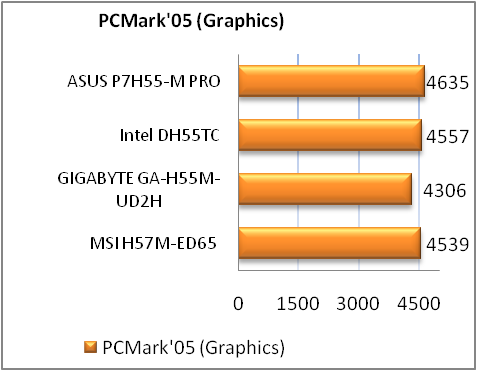

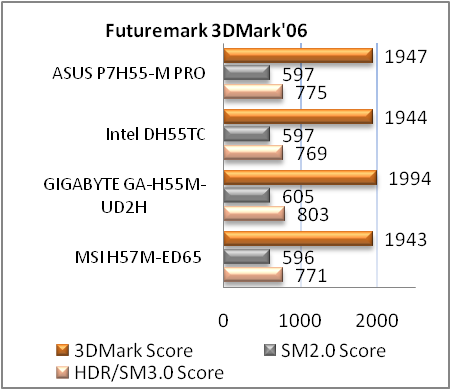

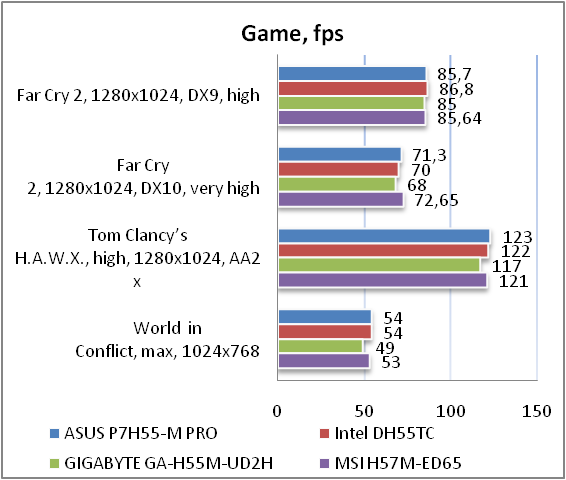

Давайте оцінимо рівень продуктивності інтегрованого графічного ядра.

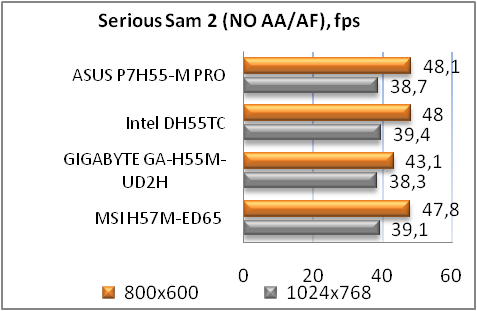

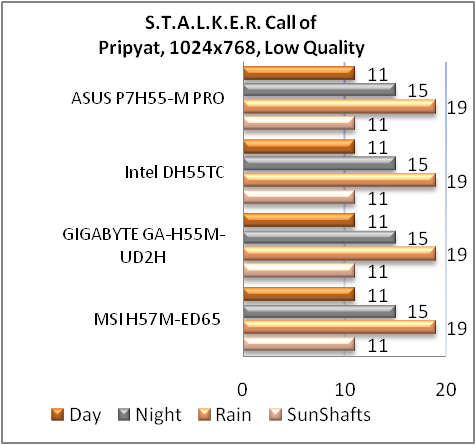

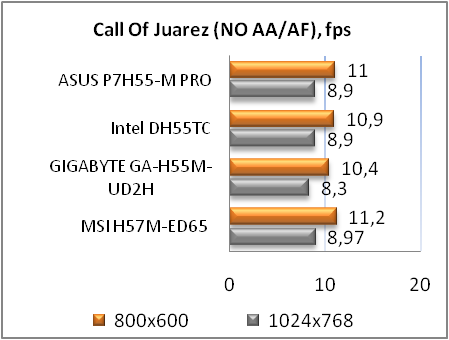

Тут ми бачимо точно таку ж ситуацію: рішення від ASUS і Intel показують трохи кращу продуктивність, випереджаючи конкурентів серед MSI і GIGABYTE, хоча різниця у швидкодії не велика.

Тестування звукового тракту на основі кодека Realtek ALC889

Режим роботи 16-bit, 44 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.16, -0.26

Добре

Рівень шуму, дБ (А)

-95.8

Відмінно

Динамічний діапазон, дБ (А)

92.3

Дуже добре

Гармонійні викривлення, %

0.129

Середньо

Гармонійні викривлення + шум, дБ(A)

-52.7

Погано

Інтермодуляційні викривлення + шум, %

0.258

Середньо

Взаємопроникнення каналів, дБ

-94.3

Відмінно

Інтермодуляції на 10 кГц, %

0.257

Середньо
