Огляд материнської плати ASUS P6T на Intel X58 Express

З випуском процесорів серії Core i7,  які ми вже розглядали, компанія Intel зробила перехід не тільки на нову архітектуру Nehalem, але й на нову політику в цілому. Нові процесори мають суттєвими, можна навіть сказати революційними, для Intel нововведеннями. Проте, самі по собі процесори працювати не можуть - для них необхідна відповідна материнська плата. В цьому сегменті компанія теж запропонувала новинку - набір системної логіки Intel X58 Express, спеціально розроблений для материнських плат під Socket LGA1366 і процесори серії Core i7.

Отже, давайте розглянемо новий набір логіки більш детально.

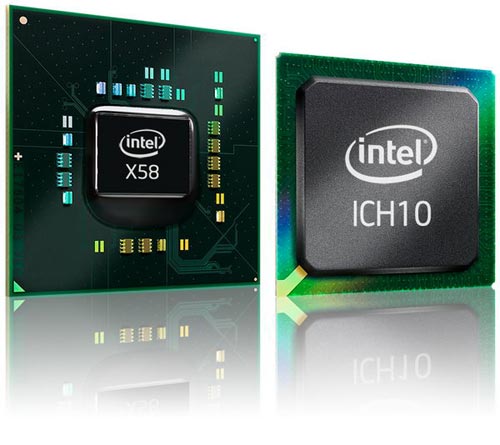

Intel X58 Express

Північний міст X58 Express працює в парі з південним мостом ICH10(R), який нам добре знайомий ще з часів P45 Express.

Intel X58 Express

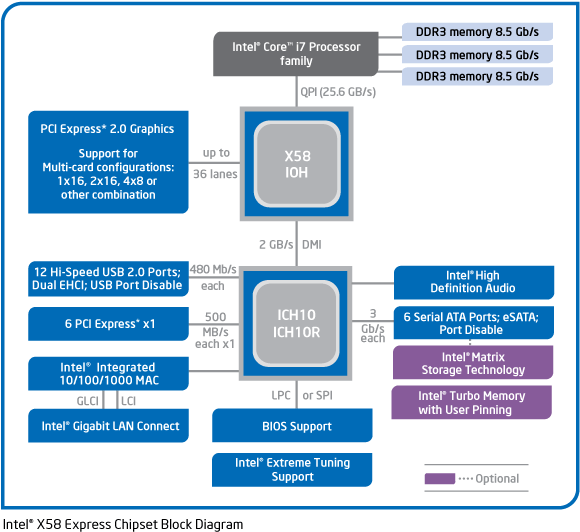

Згідно діаграмам, у новому наборі логіки замість звичної системної шини використовується шина QPI (Intel QuickPath Interconnect) з пропускною здатністю до 25,6 Гб/с. Також забезпечується підтримка оперативної пам'яті тільки стандарту DDR3, хоча це здебільше особливість вбудованого у процесор контролера пам'яті. Підтримка роз’ємів PCI-e забезпечується 36 лініями, чого достатньо для створення зв'язки з декількох відеоадаптерів. Є, щоправда, маленьке обмеження - при реалізації достатньої кількості слотів PCI Express x16 і встановленню більше двох відеоадаптерів вони переходять у режим PCI-e х8.



Але є і гарна новина – компанія Intel позбулася від зайвих гордощів та, нарешті, впровадила у свої материнські плати офіційну підтримку технології SLI. Не знаємо, як там складуться офіційні відносини між Intel і NVIDIA, але для нас, користувачів, це просто подарунок. Тепер не треба ламати голову при виборі материнської плати і відеокарт для створення потужної ігрової системи. Власники даної платформи зможуть організувати будь-які зв'язки: як SLI, так і CrossFireХ.

Трохи поглибимося в інженерні деталі.

Intel X58 Express

Intel X58 Express

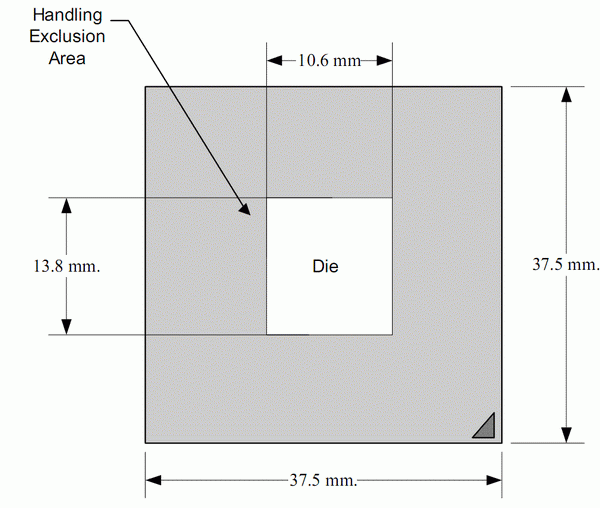

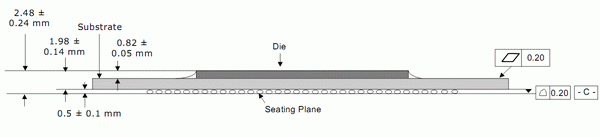

Геометричні розміри нового чіпу представлені на схемах вище.

За офіційними технічними даними Intel, даний набір логіки має наступний температурний режим: 5-950С – робочий інтервал температур, 1000С – максимально припустима температура. При цьому тепловиділення складає усього 20-24 Вт - досить мало за сучасними мірками, тому системи охолодження повинні легко справлятися зі своїм завданням.

Для більш легкого сприйняття, ми наведемо специфікацію нового набору логіки Intel X58 Express у порівнянні з попереднім флагманом компанії Intel X48 Express, а також з дуже популярним у наш час Intel P45 Express.

Набір логіки

Intel X58 Express

Intel X48 Express

Intel P45 Express

Північний міст

X58  Express

X48  Express

P45  Express

Цільовий сегмент

Performance

Performance

Performance,
 Mainstream

Поддерживаемые процесори

Intel Core i7 Extreme Edition,
 Intel Core i7

Intel Core2 Duo,
 Intel Core2 Quad,
 Intel Core2 Extreme

Intel Core2 Duo,
 Intel Core2 Quad

Тип процесорного роз’єму (Socket)

LGA1366

LGA775

LGA775

Технологія Hyper-Threading

Оптимізовано для технології HT

Оптимізовано для технології HT

Оптимізовано для технології HT

Системна шина

QuickPath Interconnect (QPI) при 6.4 ГT/с і 4.8 ГT/с

1600/1333/1066/800 МГц

1333/1066/800 МГц

Максимальний об'єм оперативної пам'яті

контролер вбудований у процесор

8 ГБ

16 ГБ

Тип підтримуваної пам'яті

контролер вбудований у процесор

DDR3 і DDR2 без ECC

DDR3 і DDR2 без ECC

Можливі співвідношення FSB/пам'ять

контролер вбудований у процесор

1600/XMP DDR 3-1600,
 1333/DDR 3-1333,
 1333/DDR 3-1066,
 1333/DDR 3-800,
 1066/DDR 3-1066,
 1066/DDR 3-800,
 800/DDR 3-800,
 1600/DDR 3-1067,
 1600/DDR 3-800

1066/DDR 2-667,
 800/DDR 2-667,
 1333/DDR 3-1066,
 1333/DDR 3-800,
 1066/DDR 3-1066,
 1066/DDR 3-800,
 800/DDR 3-800,
 1333/DDR 2-800,
 1333/DDR 2-667,
 1066/DDR 2-800,
 800/DDR 2-800

Вбудований відеоадаптер

немає

немає

немає

Підключення зовнішніх графічних адаптерів

PCI Express 2.0 2x16 або 4x8 плюс 1x4 (усього 36 ліній)

PCI Express 2.0 2x16

PCI Express 2.0 1x16 або 2х8

Підтримка PCIe карт розширення

PCI Express x1 (6 ліній)

PCI Express x1 (6 ліній)

PCI Express x1 (6 ліній)

Дискова підсистема

6 SATA (3 Гб/с, AHCI, eSATA)

4-6 SATA (3  Гб/с, AHCI, eSATA)

6 SATA (3 Гб/с, AHCI)

Технології зберігання даних

Intel Matrix Storage з ICH10R (RAID 0, 1, 5, 10), Intel Rapid Recover, Intel Turbo Memory

Intel Matrix Storage з ICH9R (RAID 1, 1, 5, 10), Intel Rapid Recover Technology, Intel Turbo Memory

Intel Matrix Storage з ICH10R (RAID 0, 1, 5, 10), Intel Rapid Recovery Technology

Підтримувані контролери введення/виводу (південний міст)

ICH10, ICH10R

ICH9, ICH9DH, ICH9R

ICH10, ICH10R

USB порти/контролер

12 USB портів (Dual AHCI,  відключення портів/eSATA

12 USB портів (Dual AHCI,  відключення портів/eSATA

12 USB портів, 2 EHCI контролери, відключення портів

Інтегрований звуковий кодек

Intel High Definition Audio

Intel High Definition Audio

Intel High Definition Audio

Згідно таблиці, новий набір логіки Intel X58 Express не далеко пішов від попереднього флагману - Intel X48 Express. Він, можна сказати, став простіше попередника, тому що контролер пам'яті мігрував у процесор. Ось, мабуть, і всі відмінності, якщо не вважати новий тип шини QPI.

ASUS P6T

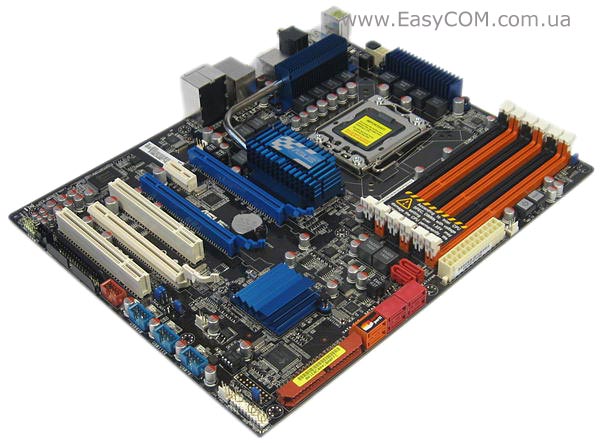

Ну а тепер пора познайомиться з новим набором логіки у справі. Представляє його материнська плата ASUS P6T.

Зовнішній вигляд, комплектація, специфікація

ASUS P6T

Поставляється нова материнська плата в такій же самій коробці, як і попередня серія P5Q. Все виконано в традиційному синьому кольорі з блискучим покриттям.

ASUS P6T

Нововведенням в оформленні, точніше особливістю коробки саме для ASUS P6T, є відкидна кришка на коробці, під якою знаходяться короткі описи переваг даної плати.

ASUS P6T

На звороті коробка залишилася без змін. Компанія ASUS завжди наносить зображення плати на тильній стороні коробки для більшої наочності, а також перелічує основні переваги продукту за допомогою інтуїтивно зрозумілих піктограм.

ASUS P6T

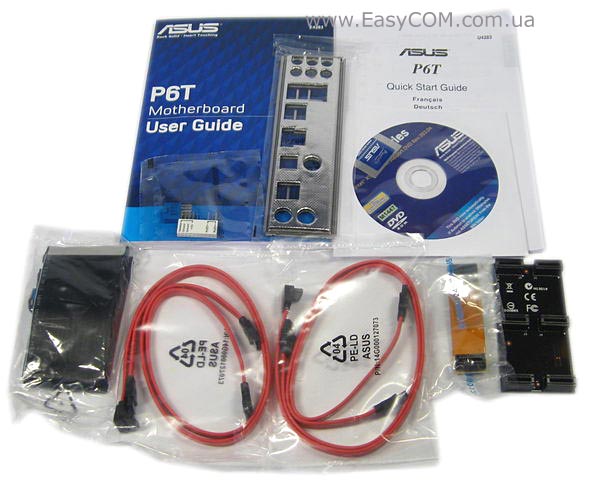

У коробці з материнською платою, крім її самої, ви знайдете:

  • інструкцію користувача та буклет швидкої зборки системи;
  • 4 кабелі SATA;
  • 1 кабель IDE UDMA 66/100/133;
  • 1 кабель FDD;
  • фірмову заглушку на задню панель корпусу (з діелектричним м'яким покриттям);
  • набір фірмових Q-Connectors, що полегшують підключення внутрішніх роз’ємів;
  • наклейку на корпус;
  • диск з ПЗ і драйверами;
  • з’єднувальний місток для CrossFireХ зв'язки;
  • з’єднувальний місток для 3-Way SLI зв'язки.

Комплектація як для продукту такого рівня навіть трохи скромна. Особливістю є одночасна наявність двох містків для запуску декількох відеокарт. Як ми вже писали вище, набір логіки Intel X58 Express підтримує як CrossFireХ, так і 3-Way SLI конфігурації.

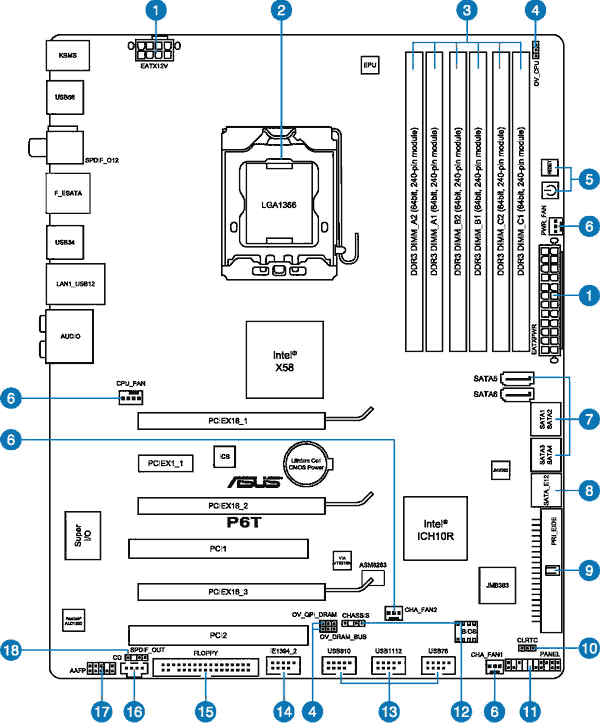

Блок-схема

ASUS P6T

1.

Роз’єми живлення ATX (24-штырьковый EATXPWR, 8-штырьковый EATX12V)

2.

Процесорний роз’єм Socket LGA1366

3.

DDR3 DIMM слоти

4.

Налаштування напруги для CPU / DRAM Bus / QPI DRAM

5.

Кнопки включення і скидання

6.

Роз’єми для вентиляторів

7.

ICH10R SATA порти (червоні)

8.

JMicron JMB322 SATA порти (помаранчеві)

9.

IDE роз’єми

10.

Перемичка скидання BIOS

11.

Роз’єм передньої панелі

12.

Роз’єм Chassis intrusion

13.

Роз’єм USB

14.

Роз’єм IEEE 1394a

15.

Роз’єм FDD

16.

Звуковий вхід для CD

17.

Звукові роз’єми передньої панелі

18.

Цифровий звуковий вихід S/PDIF

ASUS P6T

Специфікація:

Модель

ASUS P6T

Підтримувані процесори

Intel Socket LGA 1366 Core i7 Extreme Edition/Core i7 Підтримка технології Intel Dynamic Speed

Чіпсет

Intel X58 / ICH10R

Частота системної шини (FSB), МГц

до 6400 MT/c

Тип підтримуваної пам'яті

6 x DIMM, до 24 ГБ, DDR3 2000(O.C.)/1866(O.C.)/1800(O.C.)/1600(O.C.)/1333/1066 MГц, трьохканальний режим, підтримка Intel Extreme Memory Profile (XMP)

Слоти розширення

3 порти PCI Express 2.0 x16 (білий працює в режимі х8)
1 x PCI Express x1 порту
2 x PCI порти

Технологія CrossFireХ

Підтримується по формулі x16 + x16 або x8 + x8 + x8

Технологія 3-Way SLI

Підтримується по формулі x16 + x16 або x16 + x16 + x4

Дискова підсистема

Південний міст:
- 6 x SATA 3Гб/с
- Технологія Intel Matrix Storage для RAID 0, 1, 5, 10

Чіп JMicron JMB363:
 - 1 х IDE роз’єм
 - 1 х eSATA 3Гб/c

Чіп JMicron JMB322 (Технологія Drive Xpert):
- 2 x SATA 3Гб/с
- Підтримка EZ Backup і Super Speed

Підтримка LAN

Гігабітний LAN контролер Realtek 8111C з підтримкою AI NET2

Звукова підсистема

Звуковий 8-канальний кодек Realtek ALC1200
підтримка ASUS Noise Filter

IEEE 1394

VIA VT6315N два порти IEEE 1394a

USB

12 USB2.0/1.1 портів (6 на задній панелі)

Зовнішні порти I/O

1 x PS/2 порт для клавіатури
1 х PS/2 порт для мишки
1 х оптичний S/PDIF вихід
1 х коаксіальний S/PDIF вихід
1 x IEEE1394a порту
1 x LAN (RJ45) порт
1 x eSATA порт
6 x USB 2.0/1.1 портів
6 х аудіо роз’єм

Внутрішні порти I/O

3 x USB штекери для підтримки 6 USB портів
1 x роз’єм для FDD
1 x IDE роз’єм
6 x SATA портів
2 x Drive Xpert SATA порти
1 x роз’єм кулера CPU
3 x роз’єм для кулерів корпусу
1 x IEEE1394a роз’єм
1 х кнопка включення
1х кнопка скидання
1 х S/PDIF вихід
Роз’єм системної панелі

BIOS

16 Mb Flash ROM
AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Розміри, мм

305 х 244 (ATX)

Сайт виробника

http://www.asus.com/

Драйвери і нову версію BIOS можна скачати з сайту підтримки.

Все цены на ASUS P6T

ASUS P6T

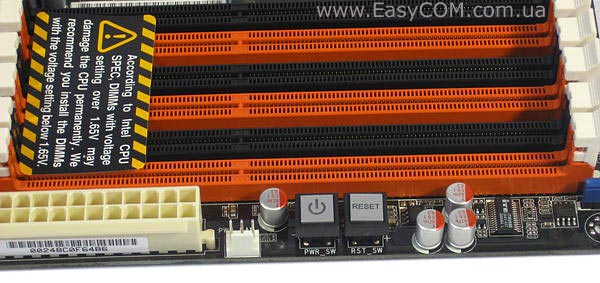

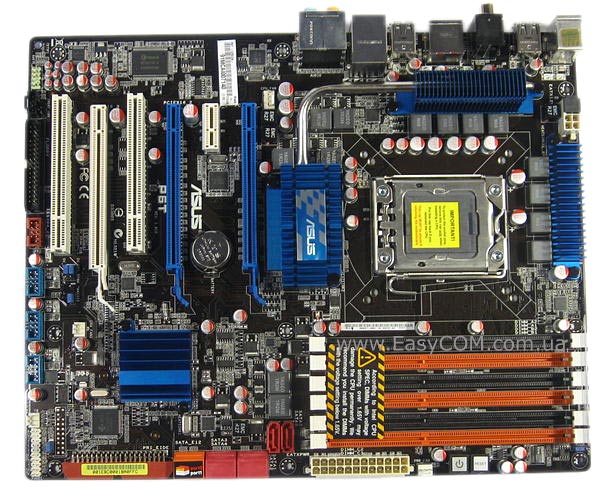

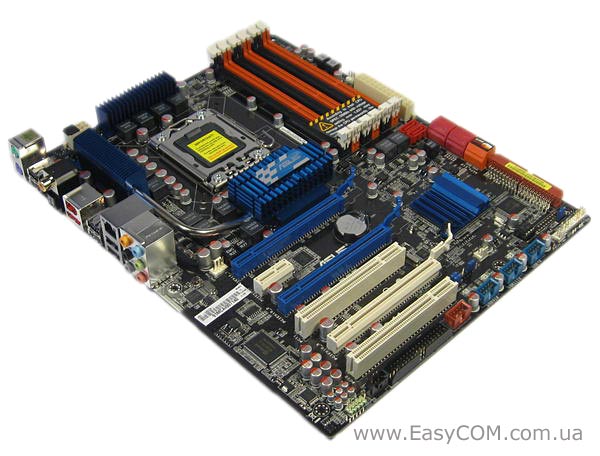

Плата виглядає дуже привабливо. Одразу привертають увагу шість слотів для оперативної пам'яті: по два на кожному з трьох каналів. На них наклеєний попереджуючий напис про те, що необхідно використовувати модулі пам'яті з номінальною напругою живлення не більше 1,65 В. В іншому випадку можливе пошкодження процесора.

ASUS P6T

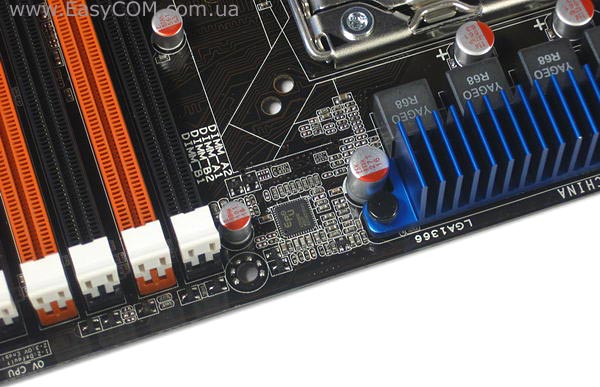

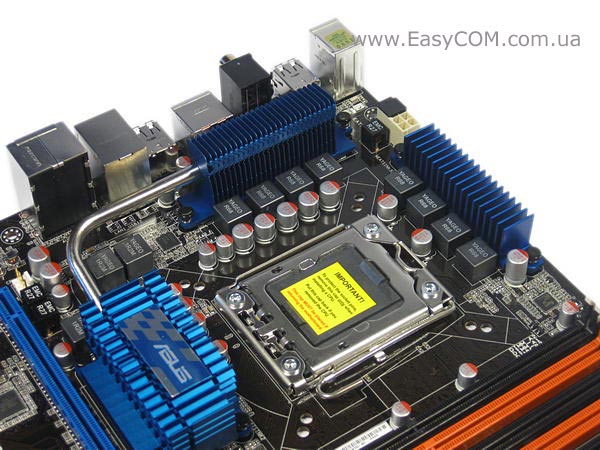

До речі, живлення самого процесора організоване десятифазним (8+2) стабілізатором, а його  елементи, що гріються, накриті радіаторами. Вісім фаз використовуються для потреб процесора, а дві додаткові - для живлення вбудованого контролера пам'яті. Виробник заявляє про 96% ефективності такої схеми живлення. До даного вузла плати претензій немає - все виконано обережно та зручно.

ASUS P6T

На платі розпаяні дві кнопки: включення і скидання. На перший погляд, здається, що розташовані вони занадто далеко і користуватися ними буде незручно. Але це так тільки коли материнська плата встановлена в корпус, але ж використовуватися ці кнопки повинні під час саме її відсутності.

ASUS P6T

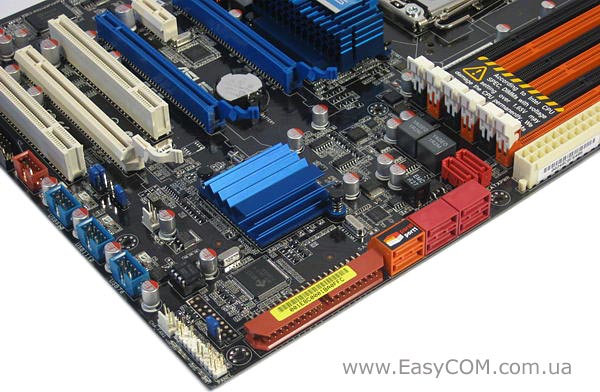

Південний міст накритий простеньким алюмінієвим радіатором, однак цього досить, тому що він не сильно гріється. Майже всі роз’єми для підключення жорстких дисків, крім двох, обернуті паралельно платі, що може викликати незручності при підключенні в деяких корпусах.

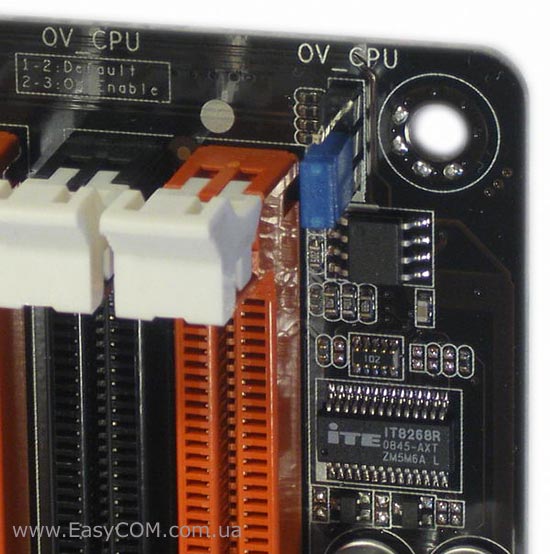

У правому верхньому куті плати ASUS P6T знаходиться чіп моніторингу ITE IT8268R і перемичка, що дозволяє розблокувати керування напругою процесора в більш широких межах.

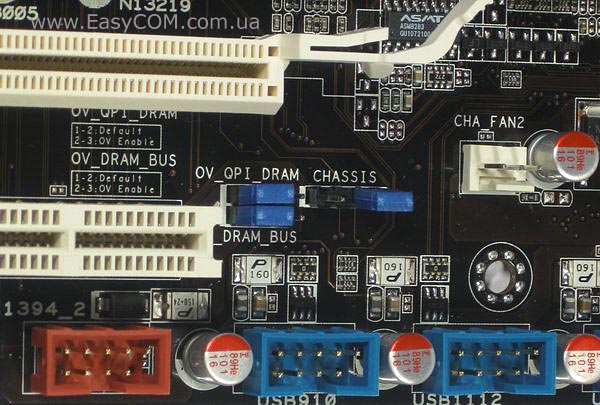

Для тих же цілей існують ще дві перемички, що збільшують межу регулювання напруги на шині QPI і контролері пам'яті. Такі можливості можуть знадобитися, хіба що, сьогоднішньому екстремалу-оверклокеру, тому за замовчуванням вони відключені.

Дещо ліворуч від слотів оперативної пам'яті розпаяний фірмовий чіп ASUS EPU, що реалізує за підтримкою відповідної утиліти функціонування технологій енергозбереження.

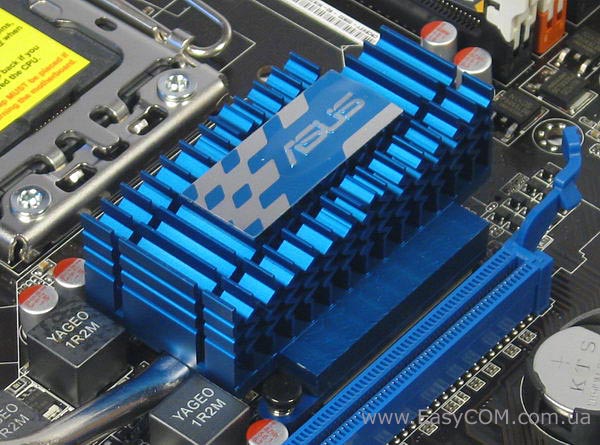

Північний міст охолоджується невеликим синім радіатором. Радіатор виконаний з алюмінію, але в його конструкції застосовується одна теплова трубка. Як ми вже казали, тепловиділення в Intel X58 Express знаходиться на рівні 20-24 Вт, так що даної конструкції повинно цілком вистачити.

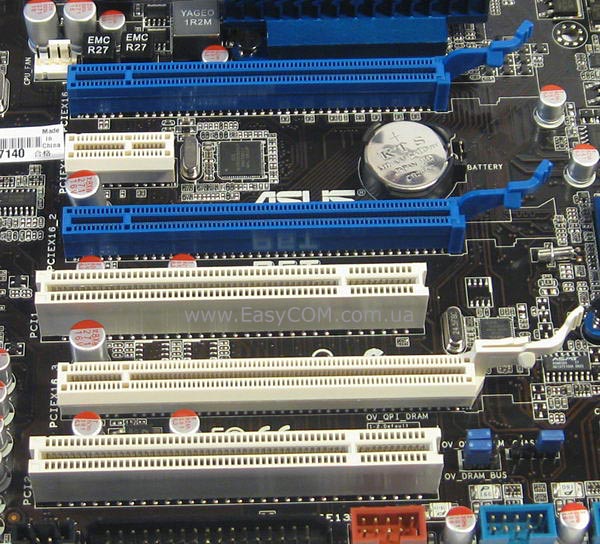

Під північним мостом розташовані шість слотів розширення. Слоти PCI-e х16 чергуються через один, що дає можливість встановити три відеокарти з двослотовою системою охолодження.

ASUS P6T

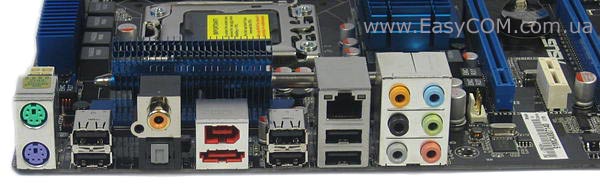

На задній панелі розміщені:

  • 1 x PS/2 порт для клавіатури;
  • 1 х PS/2 порт для мишки;
  • 1 х оптичний S/PDIF вихід;
  • 1 х коаксіальний S/PDIF вихід;
  • 1 x IEEE1394a порту;
  • 1 x LAN (RJ45) порт;
  • 1 x eSATA порт;
  • 6 x USB 2.0/1.1 портів;
  • 6 х аудіороз’ємів.

ASUS P6T

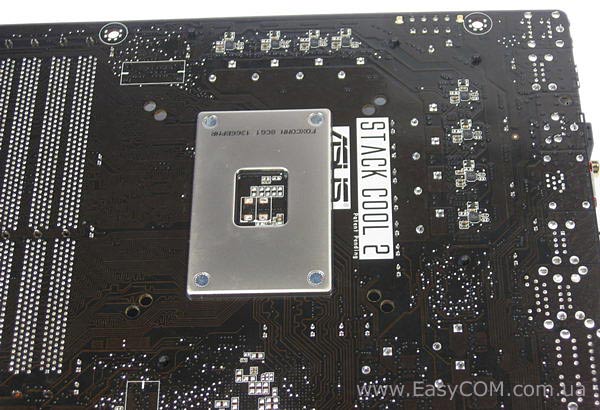

На звороті плати знаходиться опорна пластина процесорного роз’єму. Тут же можна побачити, що материнська плата виготовлена за технологією Stack Cool 2, що покликана поліпшити розподіл тепла від найбільш гарячих зон.
