Огляд і тестування материнської плати ASUS MAXIMUS VIII GENE

При розробці материнських плат для геймерів компанії враховують не тільки можливості розширення функціональності, але й побажання ряду гравців, які воліють збирати компактні системи, розраховані на встановлення однієї або максимум двох відеокарт. У такому випадку вони готові пожертвувати підтримкою додаткових слотів розширення на користь невеликих габаритів ПК. І саме для них компанія ASUS включила у свою лінійку ASUS ROG модель формату microATX − ASUS MAXIMUS VIII GENE, яка не тільки відповідає зазначеним вище параметрам, але й має досить широкі можливості та відмінне оснащення.

ASUS MAXIMUS VIII GENE

Що ж одержить користувач за свої $290? У розпорядженні власника опиняться: відмінна звукова підсистема, два слоти PCI Express x16 для встановлення високопродуктивних відеокарт і цілий ряд фірмових технологій. Однак про все по порядку, а для початку давайте розглянемо докладну технічну специфікацію материнської плати ASUS MAXIMUS VIII GENE:

Виробник і модель

ASUS MAXIMUS VIII GENE (rev 1.03)

Чіпсет

Intel Z170

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Socket LGA1151

Частота використовуваної пам'яті

3800* / 3733* / 3600* / 3500* / 3466* / 3400* / 3333* / 3300* / 3200* / 3000* / 2800* / 2666* / 2400* / 2133 МГц

(*OC)

Підтримка пам'яті

4 x DDR4 DIMM-слоти з підтримкою до 64 ГБ пам'яті

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x4

Дискова підсистема

Чіпсет Intel Z170 підтримує:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110)

2 x SATA 6 Гбіт/с

2 x SATA Express (кожний сумісний з 2 х SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

ROG SupremeFX 2015

8-канальний звук

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

1 х роз’єм підключення водоблока СВО (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x LAN (RJ45)

6 x USB 3.0

1 х USB 3.1 (Type-C)

1 х USB 3.1 (Type-A)

1 x Optical S/PDIF out

5 x аудіопортів

1 х клавіша «скидання CMOS»

1 х клавіша «USB BIOS Flashback»

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х ROG_EXT

1 x EXT_FAN

2 x SATA 6 Гбіт/с

2 x SATA Express

1 x діагностичний LED-індикатор

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 х роз’єм для підключення температурного сенсора

1 x клавіша «Retry»

1 x клавіша «Safe Boot»

1 х клавіша «Ввімкнення»

1 х клавіша «Перезавантаження»

1 х клавіша «MemOK!»

1 х перехідник режиму «LN2»

1 х роз’єм підключення температурних сенсорів

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х інструмент ASUS CPU Installation Tool

1 х набір ASUS Q-Connectors

4 x кабелі SATA

1 х місток 2-Way NVIDIA SLI

1 х заглушка інтерфейсної панелі

Форм-фактор

microATX

244 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS MAXIMUS VIII GENE

Материнська плата ASUS MAXIMUS VIII GENE постачається в картонній коробці із відкидною кришкою, оформлення якої виконане у фірмовому стилі лінійки ASUS ROG. На лицьовій стороні, крім найменування компанії-виробника та моделі пристрою, можна звернути увагу на ряд логотипів у нижній частині, які свідчать про підтримку ОС Windows 10, технологій NVIDIA SLI і AMD CrossFireX, а також про можливість виведення зображення на дисплеї з роздільною здатністю 4K Ultra HD.

ASUS MAXIMUS VIII GENE

ASUS MAXIMUS VIII GENE

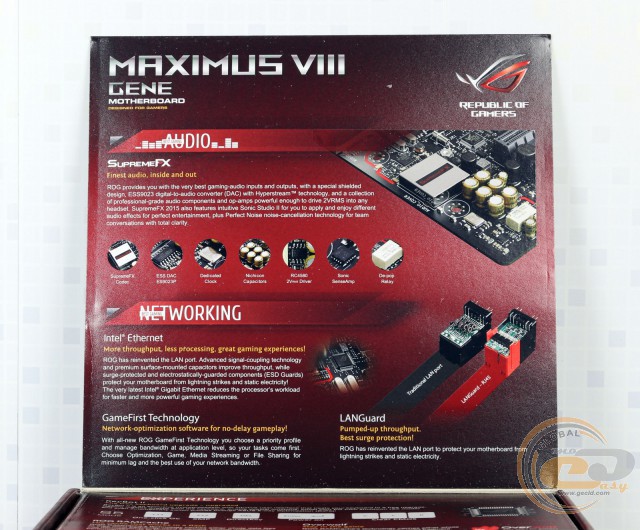

На звороті відкидної кришки і під нею знаходиться опис наступних переваг ASUS MAXIMUS VIII GENE:

  • SupremeFX 2015 – встановлений на материнській платі аудіокодек пропонує підтримку восьмиканального звуку у високій якості завдяки наявності ЦАП ESS ES9023P і аудіоконденсаторів Nichicon. Щоб уникнути негативного впливу електромагнітних наведень використовується технологія екранування. Також відзначимо наявність підсилювача TI R4580I, здатного поліпшити відтворення аудіо в навушниках з імпедансом до 600 Ом. У комплекті постачається фірмове ПЗ Sonic Studio II, яке дозволяє активувати функцію віртуального відтворення звуку у форматі 7.1, а, що також пропонує широкий спектр аудіоналаштувань.
  • Intel Ethernet – попередньо встановлений мережевий контролер має підвищену пропускну здатність і споживає менше ресурсів процесора, аніж рішення конкурентів.
  • LANGuard – у складі LAN-порту використовується спеціальний запобіжник, який допоможе уникнути пошкодження системи внаслідок удару статичної електрики або під час грози.
  • ROG GameFirst III – технологія, покликана оптимізувати інтернет-трафік з метою підвищення пріоритету онлайн-ігор, що повинно знизити затримки й, відповідно, зробити ігровий процес більш комфортним. Також можна вибрати пріоритетним «медіа-стрімінг», VoIP або обмін файлами.
  • ROG KeyBot II – унікальна технологія, яка дозволяє записувати макроси та створювати функціональні клавіші навіть для звичайних клавіатур.
  • Q-DIMM – для більшої зручності користувача слоти для встановлення модулів оперативної пам'яті обладнані засувкою тільки з одного боку.
  • DRAM Over-current Protection – спеціальні запобіжники захищають модулі оперативної пам'яті та DIMM-слоти від пошкоджень, викликаних підвищеним струмом і струмом короткого замикання.
  • ESD Guards – спеціальні запобіжники для підвищеного ступеня захисту від електростатичних розрядів.
  • Stainless Steel Back I/O – інтерфейсна панель виконана із високоякісної нержавіючої сталі з покриттям із оксиду хрому. Вона має підвищений опір процесам окиснення, що робить її в три рази більш зносостійкою.
  • I/O Shield – заглушка інтерфейсної панелі має закруглені краї, що збереже руки користувача в процесі її монтажу.

ASUS MAXIMUS VIII GENE

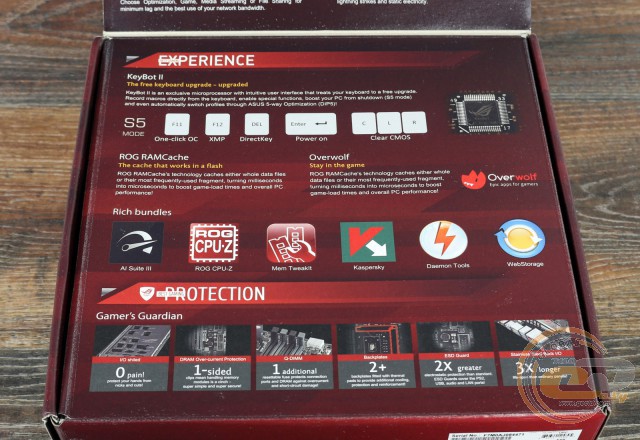

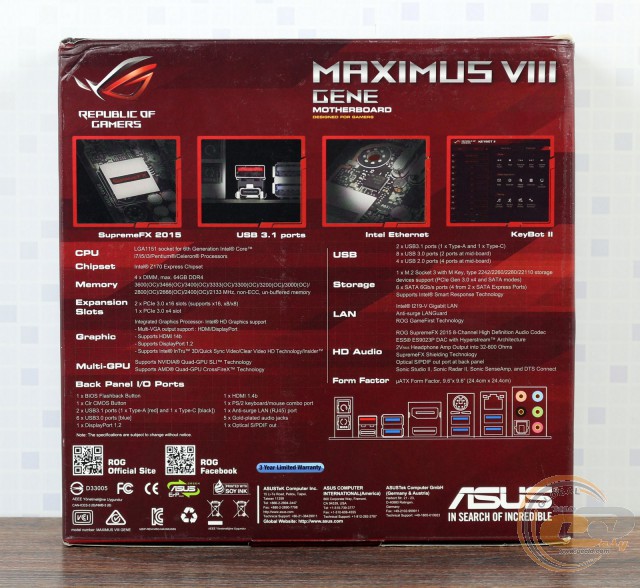

На звороті упаковки розташована коротка технічна специфікація новинки та схематичне зображення інтерфейсної панелі, а також знаходиться повторне згадування про ключові особливості.

ASUS MAXIMUS VIII GENE

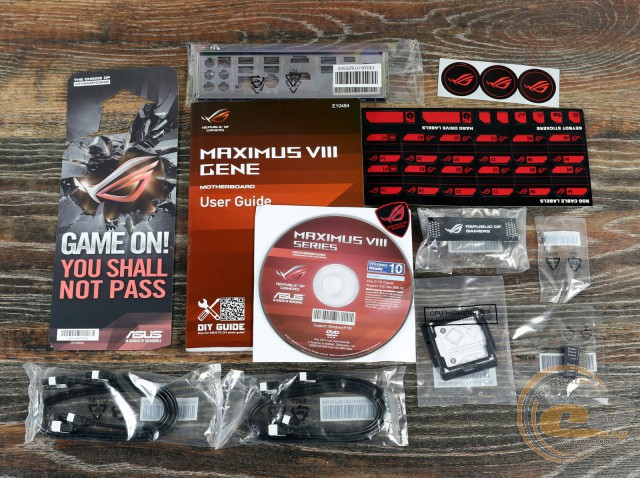

Комплект поставки ASUS MAXIMUS VIII GENE включає до свого складу:

  • чотири SATA-шлейфи;
  • набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК;
  • наклейку з логотипом ASUS ROG;
  • місток NVIDIA SLI;
  • інструмент ASUS CPU Installation Tool;
  • набір необхідної документації та диск із драйверами;
  • дверний хенгер.

Дизайн і особливості плати

ASUS MAXIMUS VIII GENE

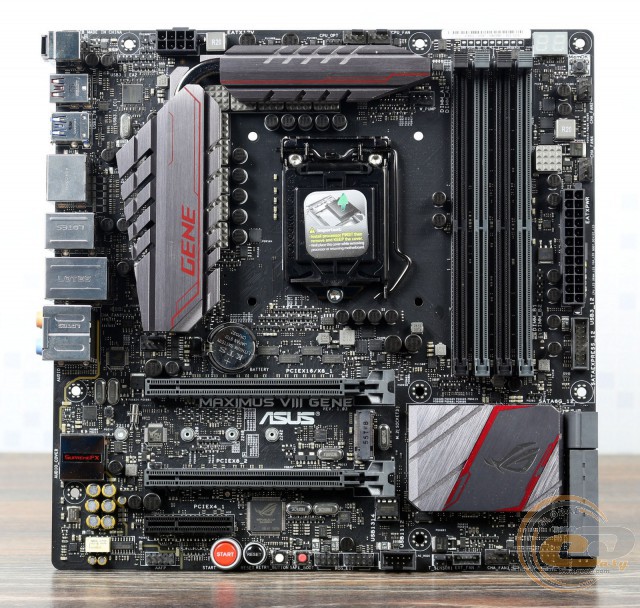

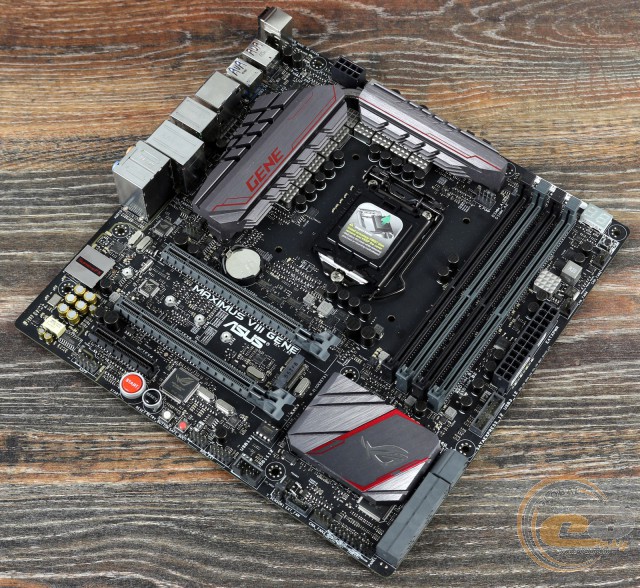

Тестована модель виконана на друкованій платі традиційного для пристроїв високого класу матово-чорного кольору, який дещо розведений сіро-червоними радіаторами системи охолодження. У цілому зовнішній вигляд новинки можна сміливо оцінити як відмінний, без яких-небудь застережень.

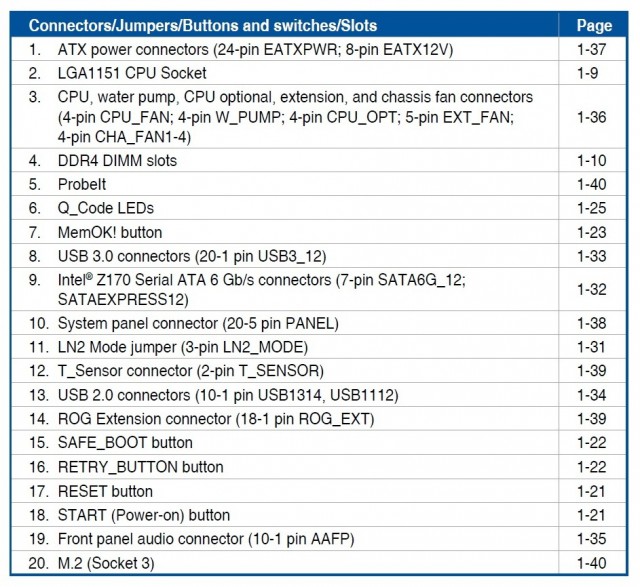

ASUS MAXIMUS VIII GENE

Що ж стосується компонування набортних елементів, то друкована плата формату microATX квадратної форми (244 х 244 мм) без проблем вмістила на собі досить велику кількість елементів. Для більшої зручності DIMM-слоти обладнані засувками тільки з одного боку. У підсумку ніяких претензій під час складання тестової системи на основі ASUS MAXIMUS VIII GENE у нас не виникло.

ASUS MAXIMUS VIII GENE

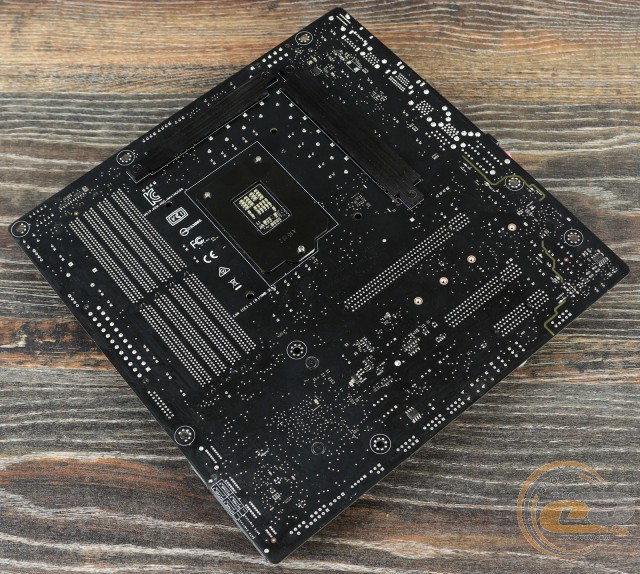

Зворотна сторона материнської плати зустрічає нас не тільки звичною опорною пластиною процесорного роз’єму та гвинтами кріплення радіаторів, але й двома опорними пластинами, розташованими під компонентами підсистеми живлення процесора, які виконують роль низькопрофільних радіаторів, підвищуючи ефективність охолодження.

ASUS MAXIMUS VIII GENE

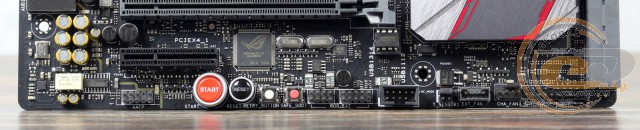

У нижній частині друкованої плати ASUS MAXIMUS VIII GENE розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі; клавіші «Retry», «Safe Boot», «Увімкнення» і «Перезавантаження», а також колодка підключення фронтальної панелі. Додатково відзначимо дві колодки для активації портів USB 2.0, одна з яких з’єднана із роз’ємом ROG_EXT. Усього на платі силами чіпсету реалізована підтримка чотирьох портів USB 2.0. Як не важко здогадатися, усі вони внутрішні.

ASUS MAXIMUS VIII GENE

ASUS MAXIMUS VIII GENE

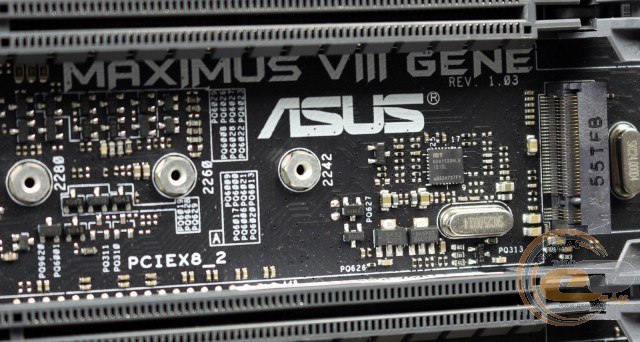

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110), двома портами SATA 6 Гбіт/с і двома SATA Express, кожний із яких сумісний з двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. При цьому є одне обмеження: якщо роз’єм M.2 Socket 3 функціонує в режимі «SATA», то один із портів SATA 6 Гбіт/с (на схемі «SATA6G_1») буде відключений.

ASUS MAXIMUS VIII GENE

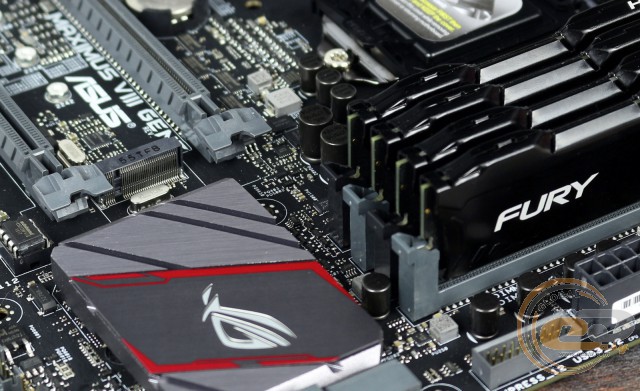

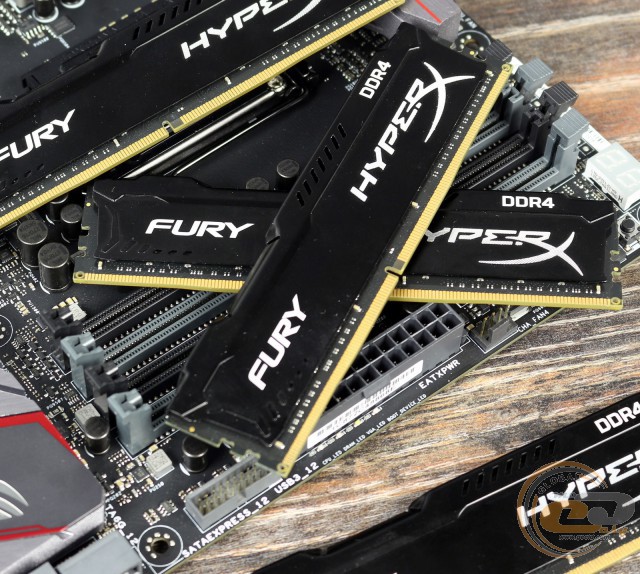

Системна плата ASUS MAXIMUS VIII GENE оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі доступні роз’єми). Підтримуються модулі, які працюють на частотах до 3800 МГц при розгоні. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково відзначимо колодку для підключення виносної панелі з портами USB 3.0, клавішу «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи, а також діагностичний LED-індикатор.

ASUS MAXIMUS VIII GENE

ASUS MAXIMUS VIII GENE

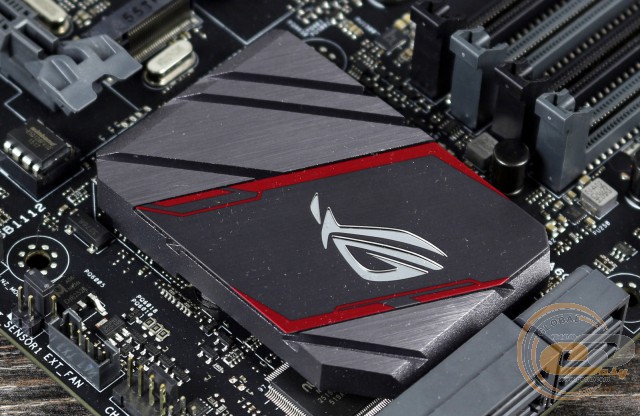

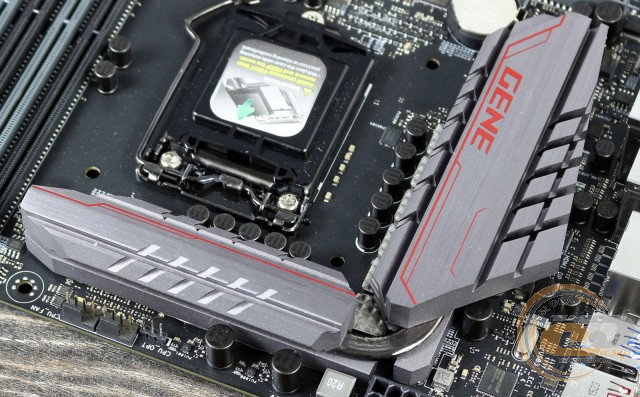

Система охолодження розглянутої плати складається із трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z170, у той час як два інші, з'єднані тепловою трубкою, накривають елементи підсистеми живлення процесора.

У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 30,3°C (при розгоні – 30,5°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 33,1°C (при розгоні − 36,2°C);
  • нижній радіатор охолодження елементів підсистеми живлення процесора – 34,5°C (при розгоні − 35,5°C).

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і їх конструкції.

ASUS MAXIMUS VIII GENE

ASUS MAXIMUS VIII GENE

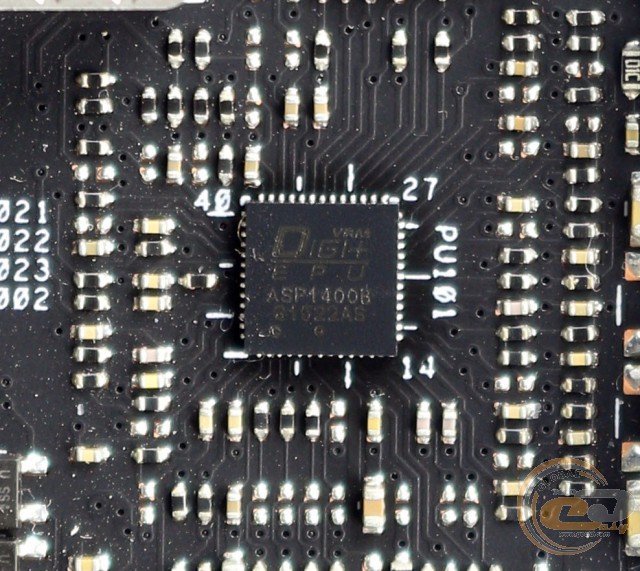

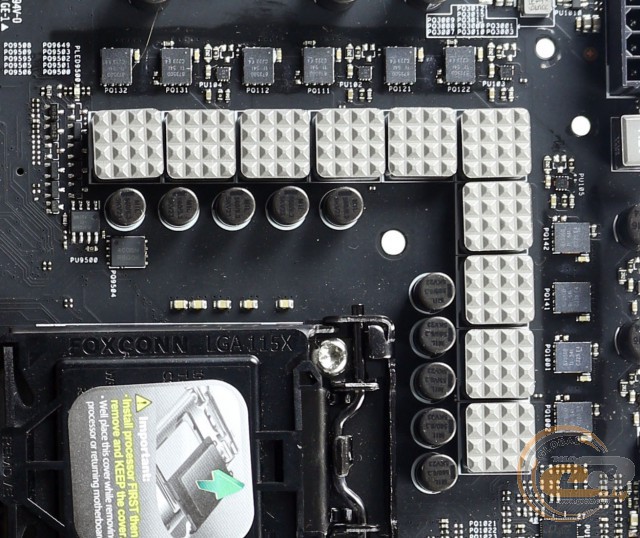

Живлення процесора здійснюється за посиленою 10-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1400B із вбудованою підсистемою керування енергоспоживанням Extreme Engine DIGI+. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються довговічні японські твердотільні конденсатори, ефективні МОН-транзистори NexFET і дроселі MicroFine, які забезпечують стабільну роботу навіть при підвищеній силі струму. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

ASUS MAXIMUS VIII GENE

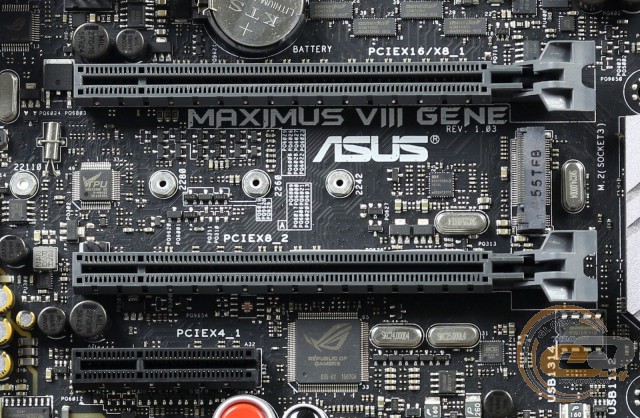

Для розширення функціональності материнської плати ASUS MAXIMUS VIII GENE є три слоти:

  1. PCI Express 3.0 x16 (у режимі х16 або х8);
  2. PCI Express 3.0 x16 (у режимі х8);
  3. PCI Express 3.0 x4.

Для встановлення відеокарт новинка пропонує два слоти PCI Express 3.0 x16. Розподіл ліній між ними (х8+х8) і заявлена підтримка технологій AMD CrossFireX і NVIDIA SLI дозволять створити продуктивну відеопідсистему для вирішення будь-яких ігрових завдань.

ASUS MAXIMUS VIII GENE

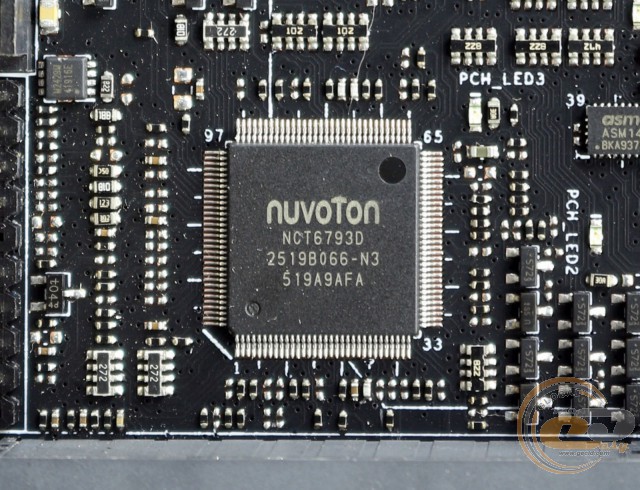

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6793D, яка керує роботою системних вентиляторів, портом PS/2, а також забезпечує моніторинг.

ASUS MAXIMUS VIII GENE

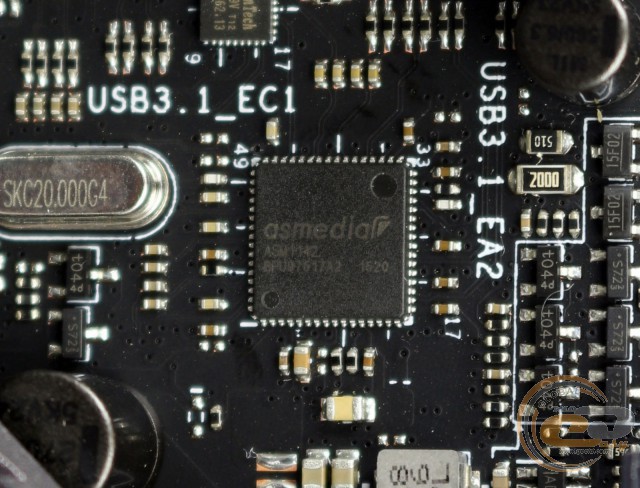

Коректна робота двох портів USB 3.1 на інтерфейсній панелі забезпечена силами мікросхеми ASMedia ASM1142.

ASUS MAXIMUS VIII GENE

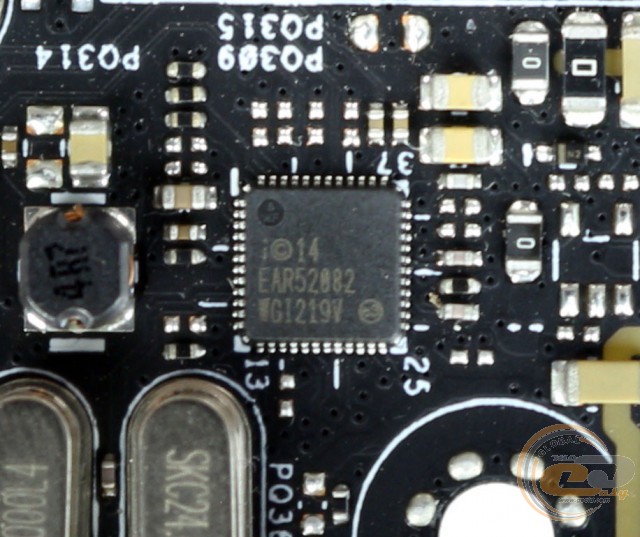

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI219V. Розподіл мережевих ресурсів і пріоритизацію трафіку допоможе виконати фірмова технологія ROG GameFirst III.

ASUS MAXIMUS VIII GENE

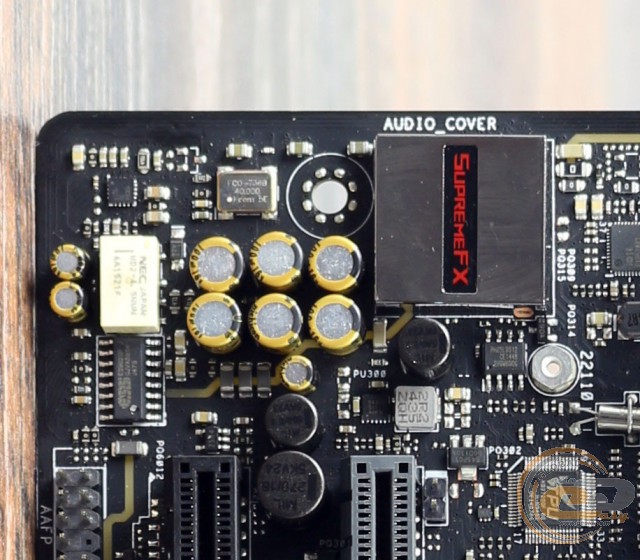

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку з дизайном SupremeFX 2015, який підтримує аудіосистеми форматів 2/4/5.1/7.1 і має ряд фірмових особливостей, про які ми згадували на початку огляду.

ASUS MAXIMUS VIII GENE

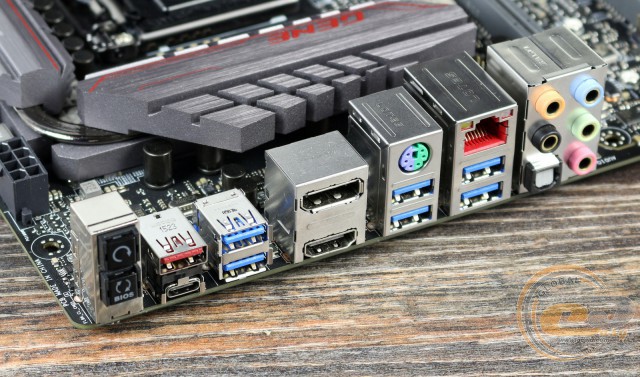

Інтерфейсна панель моделі ASUS MAXIMUS VIII GENE включає до свого складу наступні порти:

  • 1 x PS/2 Combo;
  • 1 x LAN (RJ45);
  • 6 x USB 3.0;
  • 1 х USB 3.1 (Type-C);
  • 1 х USB 3.1 (Type-A);
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x Optical S/PDIF out;
  • 1 х клавіша «USB BIOS Flashback»;
  • 1 х клавіша «Скидання CMOS»;
  • 5 x аудіопортів.

Дана конфігурація може бути сміливо охарактеризована як відмінна, адже в наявності є не тільки все найнеобхідніше, але навіть більше: два цифрові відеовиходи, велика кількість портів USB 3.0, два високошвидкісні USB 3.1, а також зручне підключення багатоканальної акустики та підтримка периферії PS/2. Додатково відзначимо функції оновлення прошивання BIOS із флеш-накопичувача та скидання CMOS за допомогою відповідних клавіш.

ASUS MAXIMUS VIII GENE

ASUS MAXIMUS VIII GENE

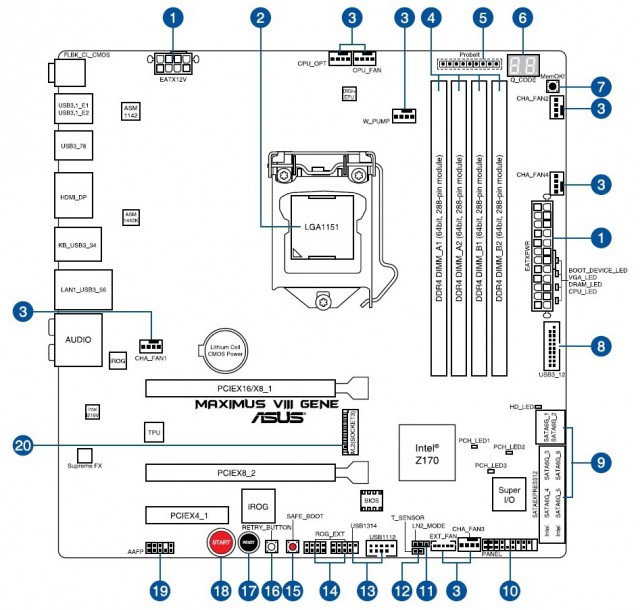

В ASUS MAXIMUS VIII GENE присутні досить широкі можливості для організації охолодження усередині системного корпусу. В наявності сім 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для охолодження центрального процесора, один використовується для підключення водоблока СВО, у той час як чотири інші призначені для системних вертушок.
