Огляд і тестування материнської плати ASUS MAXIMUS VII HERO

Продовжуючи знайомство з оновленою лінійкою материнських плат ASUS ROG, ми поговоримо про ще одну модель, створену на флагманському чіпсеті Intel Z97.  Мова йтиме про версію ASUS MAXIMUS VII HERO, яка є сусідкою недавно розглянутої нами ASUS Z97 MAXIMUS VII RANGER. Для більш наочного порівняння двох моделей пропонуємо поглянути на наступну таблицю:



ASUS MAXIMUS VII HERO

ASUS Z97 MAXIMUS VII RANGER

USB 3.0

зовнішні/внутрішні

4/2

4/2

USB 2.0

зовнішні/внутрішні

2/5

2/6

Оперативна пам'ять

4 x DIMM

 до 32 ГБ

 4 x DIMM

до 32 ГБ

PCIe x16

3

(x8+x8+x4)

3

(x8+x8+x4)

PCIe x1

3

3

PCI

Немає

Немає

Відеовиходи

HDMI

D-Sub

DVI-D

HDMI

D-Sub

DVI-D

Аудіовиходи

6
 Optical S/PDIF-out

6
 Optical S/PDIF-out

SATA 6 Гбіт/с

8

6

eSATA

Немає

Немає

M.2 (NGFF)

1

1

Thunderbolt

Немає

Немає

LAN

1

1

Wi-Fi

Немає

Немає

Bluetooth

Немає

Так

Фази живлення

8

8

Формат

ATX

ATX

Як бачимо, обидві материнські плати пропонують досить схожі можливості. На перший погляд відзначити можна хіба що більшу кількість портів SATA 6 Гбіт/с в ASUS MAXIMUS VII HERO. Що ж стосується вартості, то на момент написання огляду ASUS MAXIMUS VII HERO можна придбати в середньому за 280 доларів США, у той час як розглянута раніше модель обійдеться орієнтовно на 40 доларів США дешевше.

Однак про все по порядку, а для початку давайте розглянемо докладну технічну специфікацію новинки.

ASUS MAXIMUS VII RANGER

Специфікація материнської плати ASUS MAXIMUS VII HERO:

Виробник

ASUS

Модель

MAXIMUS VII HERO (rev 1.01)

Чіпсет

Intel Z97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п'ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

3200* / 3100* / 3000* / 2933* / 2800* / 2666* / 2600* / 2500* / 2400* / 2200* / 2133* / 2000* / 1866* / 1800* / 1600 / 1333 МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

2 x PCI Express 3.0 x16

1 х PCI Express 2.0 x16

x16

x8+х8

x8+x8+x4

3 x PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel Z97 підтримує:

1 x M.2 (M.2 2260, M.2 2280)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

Контролер ASMedia ASM1061 підтримує:

2 x SATA 6 Гбіт/с

LAN

1 x Intel WGI218V (10/100/1000 Мб/с)

Звукова підсистема

Кодек ROG SupremeFX

8-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні порти I/O

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

1 x Optical S/PDIF out

6 x аудіопортів

1 х PS/2 (для підключення мишки або клавіатури)

1 х клавіша USB BIOS Flashback

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х USB 2.0 суміщений з роз’ємом ROG_EXT

8 x SATA 6 Гбіт/с

1 х роз’єм TPM

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x клавіша для скидання CMOS

1 х клавіша MemOK!

1 х клавіша ввімкнення

1 х клавіша перезавантаження

1 х діагностичний LED-індикатор

1 x клавіша KeyBot

1 x клавіша Sonic SoundStage

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0a, SM BIOS 2.7, DMI 2.7, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х набір ASUS Q-Connectors

6 x кабелів SATA

1 х місток 2-Way NVIDIA SLI

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS MAXIMUS VII RANGER

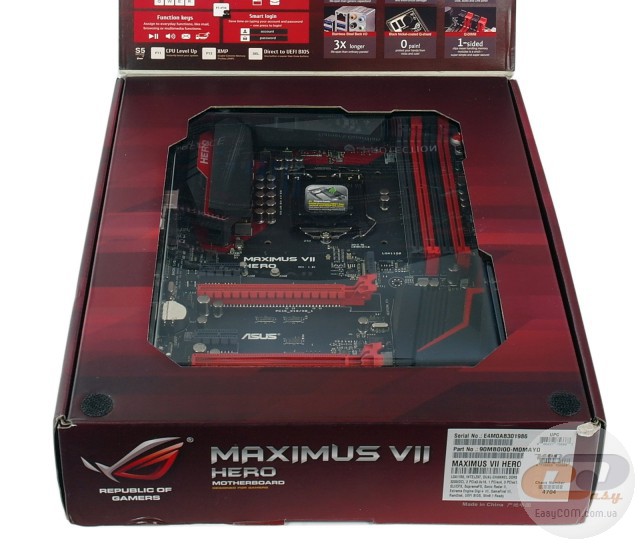

Материнська плата постачається у звичній картонній коробці з кришкою, що відкидається вверх. Оформлення новинки виконане у фірмовому стилі лінійки ASUS ROG. На лицьовій стороні, крім найменування компанії-виробника та моделі пристрою, можна звернути увагу на ряд логотипів у нижній частині, які свідчать про підтримку ОС Windows 8.1, технологій NVIDIA SLI і AMD CrossFireX, а також виведення зображення на дисплеї з роздільною здатністю 3840 х 2160 точок (4K Ultra HD).

ASUS MAXIMUS VII RANGER

ASUS MAXIMUS VII RANGER

На звороті відкидної кришки, під якою розташовано оглядове вікно, міститься опис наступних переваг ASUS MAXIMUS VII HERO:

  • SupremeFX – встановлений аудіокодек пропонує підтримку восьмиканального звуку. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується спеціальна технологія екранування Black chrome EMI cover, а для забезпечення максимальної якості звуку застосовуються спеціальні аудіоконденсатори ELNA. Останніми за списком, але далеко не останніми за значимістю, є підтримка технологій DTS Conneсt, BD Audio Layer Content Protection і Music PnP, а також присутність порту S/PDIF out на інтерфейсній панелі самої материнської плати.
  • Sonic Studio – фірмове ПЗ, яке дозволяє активувати функцію віртуального відтворення звуку в форматі 7.1, а також пропонує широкий спектр аудіоналаштувань.
  • Sonic SoundStage – забезпечує апаратне перемикання аудіопрофілів за допомогою спеціальної клавіші на друкованій платі.
  • Sonic SenseAmp – програмно-апаратна технологія, яка дозволяє підлаштовувати відтворення звуку з урахуванням рівня імпедансу навушників користувача.
  • Intel Ethernet – встановлений мережевий контролер від компанії Intel має підвищену пропускну здатність і споживає менше ресурсів процесора, аніж рішення конкурентів.
  • LANGuard – у складі порту LAN використовується спеціальний запобіжник, який допоможе уникнути пошкодження системи внаслідок удару статичної електрики або під час грози.
  • GameFirst III – технологія, покликана оптимізувати інтернет-трафік з метою підвищення пріоритету онлайн-ігор, що повинно знизити затримки й, відповідно, зробити ігровий процес більш комфортним. Також можна вибрати пріоритетним «медіа-стрімінг», VoIP або обмін файлами.
  • KeyBot – за допомогою фірмового ПЗ, спеціального контролера та клавіші на поверхні друкованої плати можна записувати макроси та створювати функціональні клавіші навіть для звичайних клавіатур.
  • 10K Black Metallic Capacitors – у складі елементної бази материнської плати використовуються винятково чорні твердотільні конденсатори з підвищеним до 10 000 годин терміном служби та на 20% вищою ефективністю при функціонуванні в умовах низьких температур.
  • DRAM Over-current Protection – спеціальні запобіжники захищають модулі оперативної пам'яті та DIMM-слоти від пошкоджень внаслідок перенапруги або короткого замикання.
  • ESD Guards – спеціальні запобіжники для підвищеного ступеня захисту від електростатичних розрядів.
  • Stainless Steel Back I/O – інтерфейсна панель виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому. Вона має підвищений опір процесам окиснення, що робить її в три рази більш зносостійкою.
  • Black Nickel-coated Q-shield – заглушка інтерфейсної панелі має заокруглені краї, що убезпечить руки користувача в процесі її монтажу.
  • Q-DIMM – для більшої зручності користувача слоти для встановлення модулів оперативної пам'яті обладнані засувкою тільки з одного боку.

ASUS MAXIMUS VII RANGER

На звороті упаковки, крім короткої технічної специфікації новинки та схематичного зображення інтерфейсної панелі, розташоване повторне згадування про підтримку технологій SupremeFX, GameFirst III, KeyBot, а також про цифрову систему живлення Extreme Engine DIGI+ III.

ASUS MAXIMUS VII RANGER

ASUS MAXIMUS VII RANGER

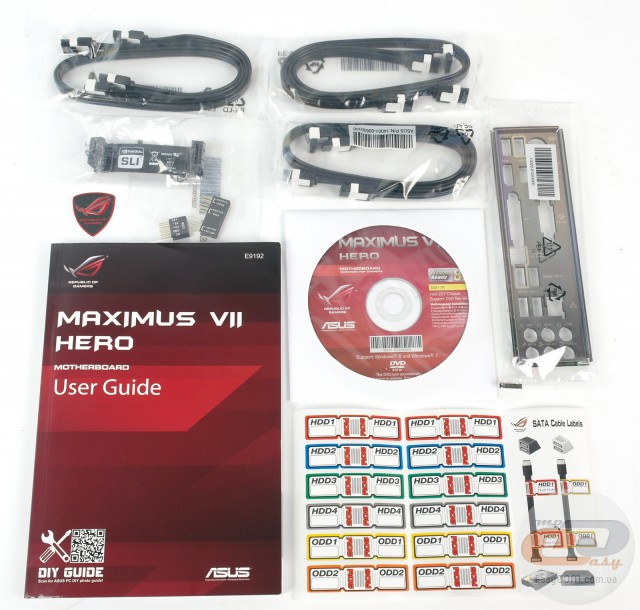

Комплект поставки ASUS MAXIMUS VII HERO практично аналогічний такому в ASUS Z97 MAXIMUS VII RANGER, за винятком наявності двох додаткових кабелів SATA.

У підсумку в коробці з новинкою ми виявили:

  • шість SATA-шлейфів;
  • набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК;
  • наклейку з логотипом ASUS ROG;
  • місток NVIDIA SLI;
  • дверний хенгер.

Дизайн і особливості плати

ASUS MAXIMUS VII RANGER

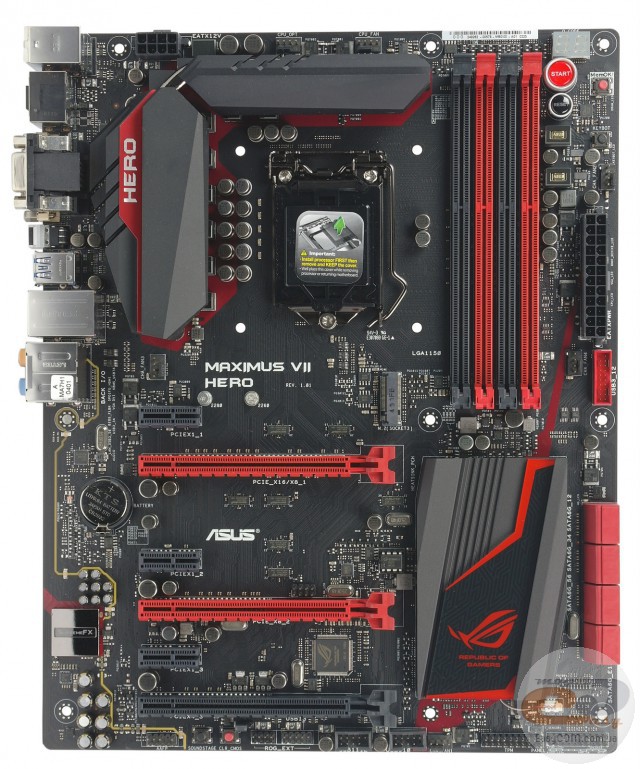

Друкована плата ASUS MAXIMUS VII HERO оформлена досить оригінально, де звичний чорний колір дизайнери вирішили урізноманітити вкрапленнями червоного кольору в областях чіпсету, аудіокодека, а також підсистеми живлення процесора, що виглядає свіжо й у цілому привабливо.

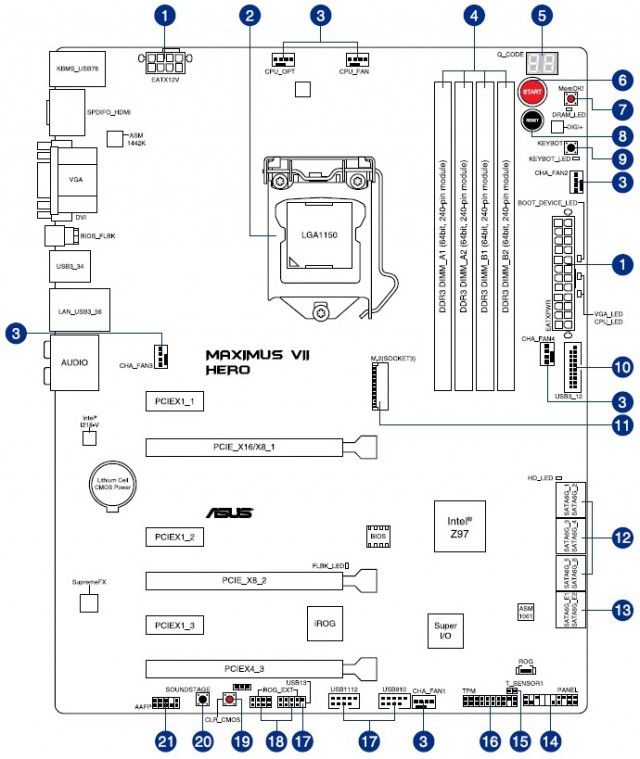

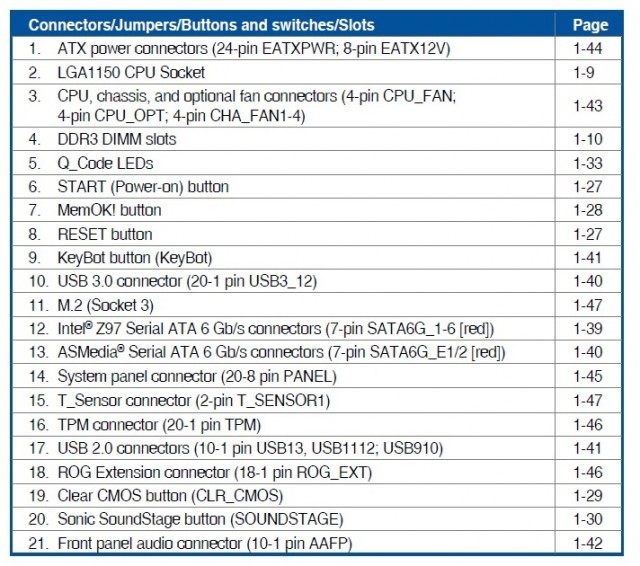

Що ж стосується компонування набортних елементів, то все виконано на вищому рівні: усі ключові порти та роз’єми зосереджені на краях друкованої плати, а DIMM-слоти, як ми вже згадували раніше, обладнані засувками тільки з одного боку. У підсумку за такими параметрами як дизайн і компонування ASUS MAXIMUS VII HERO заслуговує винятково найвищої оцінки.

ASUS MAXIMUS VII RANGER

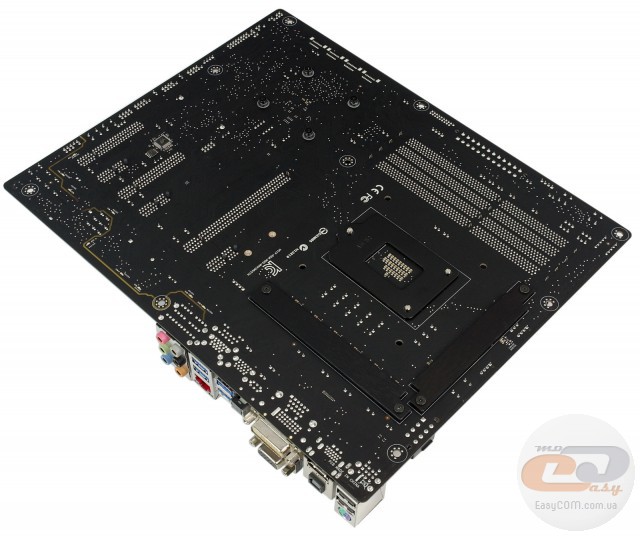

Зворотна сторона материнської плати зустрічає нас не тільки звичною опорною пластиною процесорного роз’єму та гвинтами кріплення радіаторів, але й двома опорними пластинами, розташованими під компонентами підсистеми живлення процесора. Вони виконують роль низькопрофільних радіаторів.

ASUS MAXIMUS VII RANGER

У нижній частині друкованої плати ASUS MAXIMUS VII HERO розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, клавіші скидання CMOS і перемикання аудіопрофілів Sonic SoundStage, порт TPM, а також колодка підключення фронтальної панелі. Додатково відзначимо три колодки для активації портів USB 2.0, одна з яких суміщена з роз’ємом ROG_EXT. Усього на платі силами чіпсету реалізована підтримка семи портів USB 2.0: п'яти внутрішніх і двох на інтерфейсній панелі.

ASUS MAXIMUS VII RANGER

ASUS MAXIMUS VII RANGER

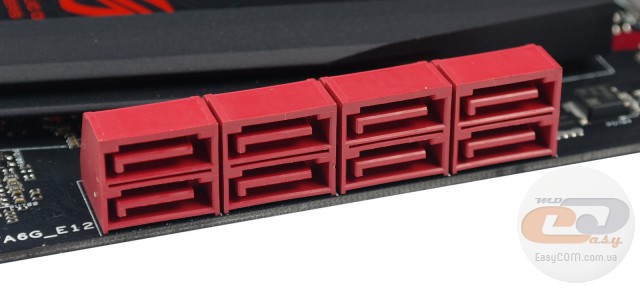

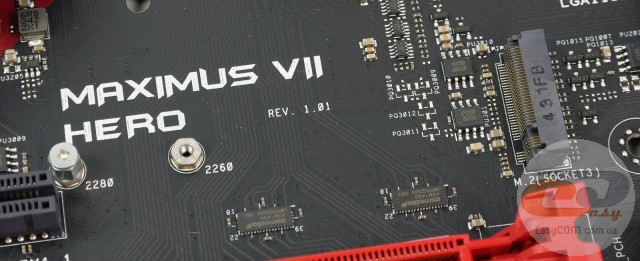

Можливості організації дискової підсистеми представлені роз’ємом M.2, який підтримує SSD-накопичувачі форматів M.2 2260 і M.2 2280, і вісьмома портами SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Шість портів SATA 6 Гбіт/с і інтерфейс M.2 функціонують завдяки набору системної логіки, тоді як два додаткові порти SATA 6 Гбіт/с реалізовані силами контролера ASMedia ASM1061.

ASUS MAXIMUS VII RANGER

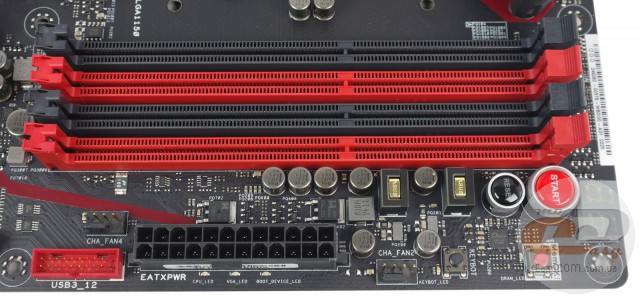

Системна плата ASUS MAXIMUS VII HERO оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах від 1333 до 1600 МГц у номінальному режимі та до 3200 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього на новинці силами чіпсету реалізована підтримка шести портів USB 3.0: двох внутрішніх та чотирьох на інтерфейсній панелі.

ASUS MAXIMUS VII RANGER

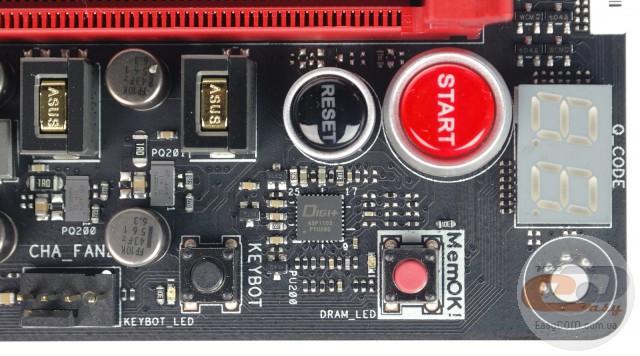

Верхній правий кут друкованої плати заслуговує на окрему увагу, оскільки тут розташовані: клавіша MemOK!, яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи; діагностичний LED-індикатор, а також клавіші ввімкнення, перезавантаження та активації функції KeyBot.

ASUS MAXIMUS VII RANGER

ASUS MAXIMUS VII RANGER

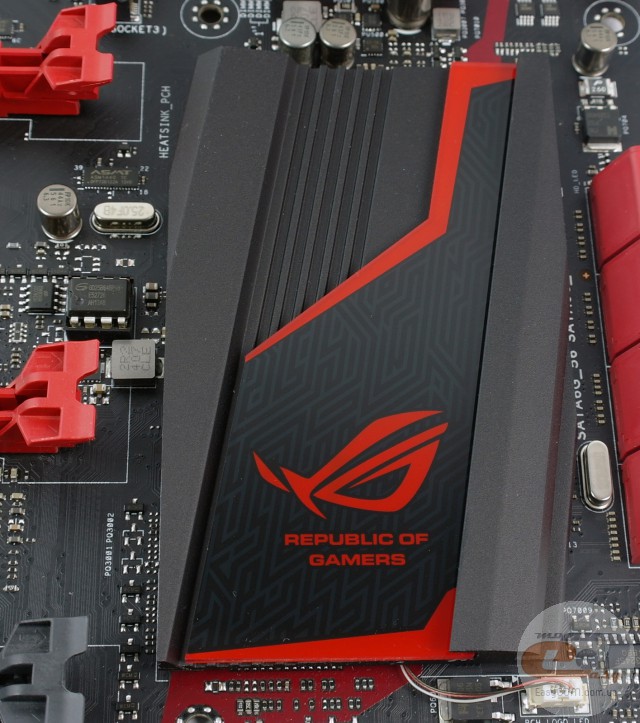

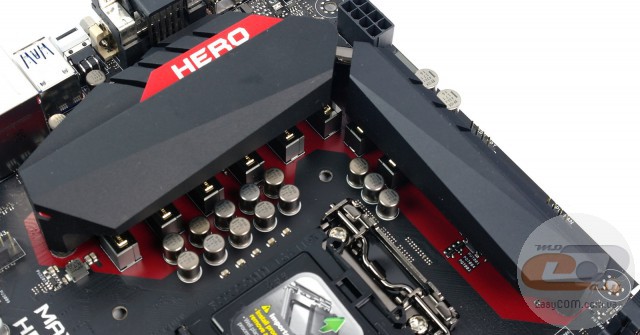

Система охолодження розглянутої новинки складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як два інші, з’єднані між собою тепловою трубкою, накривають елементи підсистеми живлення процесора. В процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 37,2°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 35,1°C.

Отримані результати можна сміливо охарактеризувати як відмінні, що свідчить про ефективно підібрані компоненти системи охолодження.

ASUS MAXIMUS VII RANGER

ASUS MAXIMUS VII RANGER

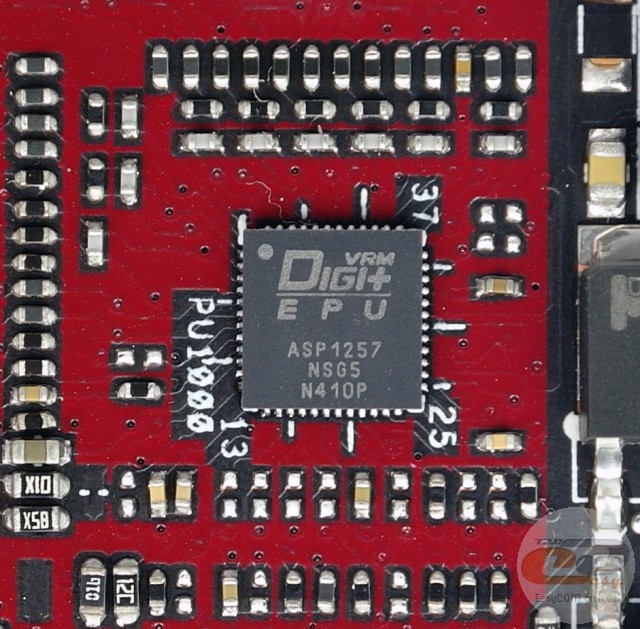

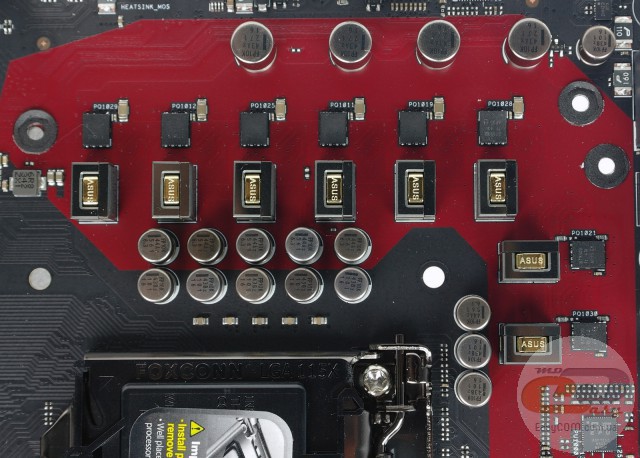

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1257 із вбудованою підсистемою керування енергоспоживанням Extreme Engine DIGI+ III. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори Black Metallic, МОН-транзистори NexFET і дроселі з феритовим осердям 60A Ferrite Chokes. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

ASUS MAXIMUS VII RANGER

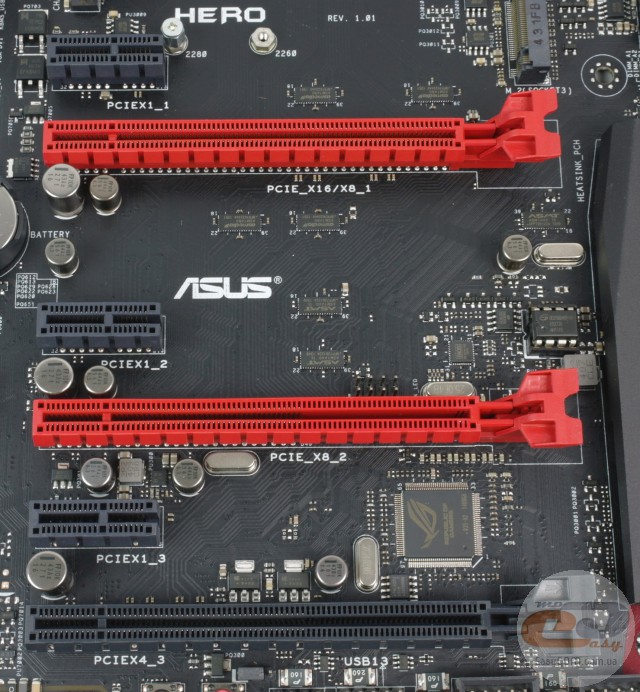

Для розширення функціональності материнської плати ASUS MAXIMUS VII HERO є шість слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 2.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8);
  5. PCI Express 2.0 x1;
  6. PCI Express 2.0 x16 (у режимі х4).

Завдяки підтримці технології AMD CrossFireX, а також трьох слотів розширення PCI Express x16, ви зможете організувати графічну підсистему з трьох відеокарт. Однак у такому випадку схема розподілу ліній х8+х8+х4 не дозволить належним чином розкрити потенціал даного зв'язування. Тому найоптимальнішим буде встановлення одного або двох графічних прискорювачів з використанням технологій NVIDIA SLI або AMD CrossFireX.

Також відзначимо, що у зв'язку з нестачею вільних чіпсетних ліній, роз’єм PCI Express 2.0 x16 ділить пропускну здатність зі слотами PCI Express 2.0 x1 і інтерфейсом M.2. За замовчуванням в BIOS активований автоматичний режим розподілу ліній, у якому система сама визначає поточні потреби користувача залежно від встановлених пристроїв в один із озвучених вище роз’ємів і виділяє необхідну кількість ліній для його повноцінної роботи, тим самим відключаючи незатребувані інтерфейси.

ASUS MAXIMUS VII RANGER

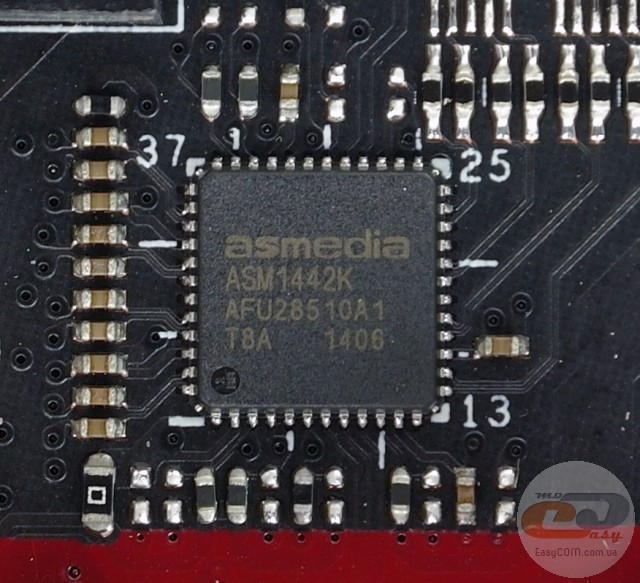

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, DVI-D і D-Sub, перемикання між якими здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS MAXIMUS VII RANGER

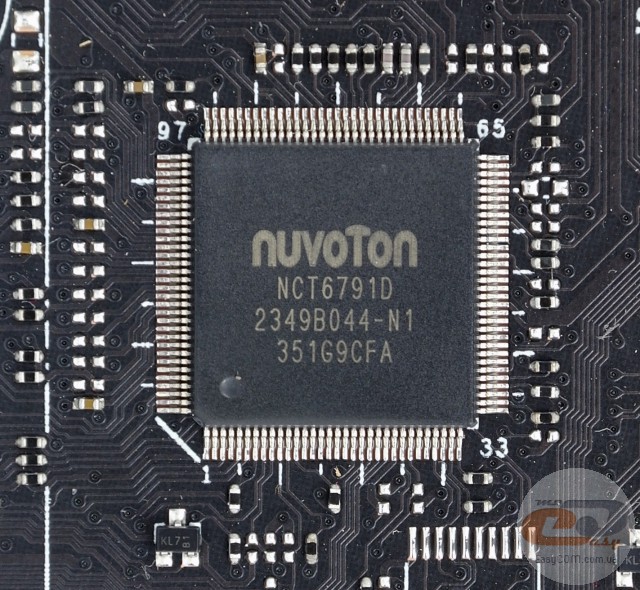

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D, яка керує роботою системних вентиляторів, портом PS/2, а також забезпечує моніторинг.

ASUS MAXIMUS VII RANGER

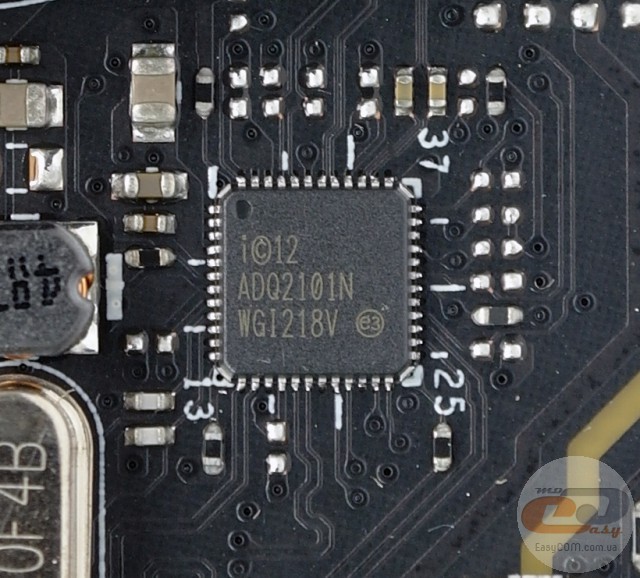

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI218V.

ASUS MAXIMUS VII RANGER

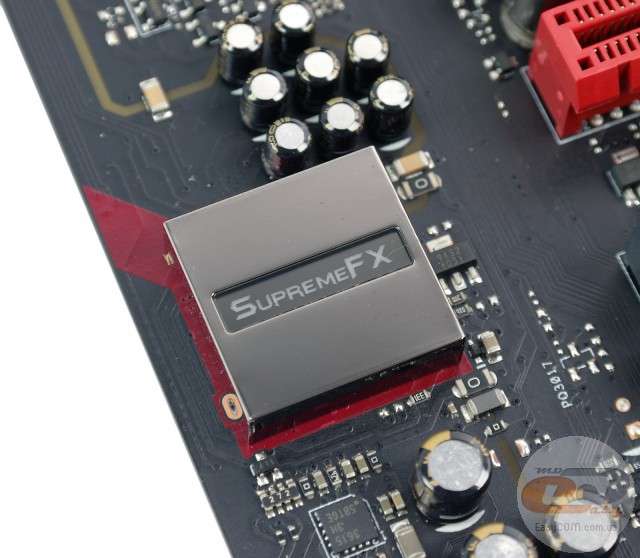

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку ROG SupremeFX, який підтримує аудіосистеми форматів 2/4/5.1/7.1 і має ряд фірмових особливостей, про які ми згадували на початку огляду.

ASUS MAXIMUS VII RANGER

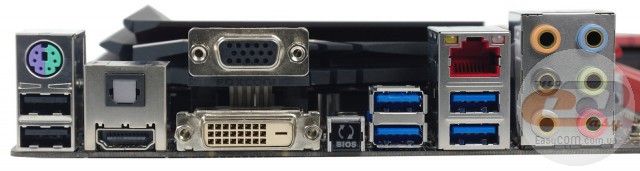

Інтерфейсна панель моделі ASUS MAXIMUS VII HERO містить у собі наступні порти:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x PS/2 для підключення мишки або клавіатури;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 1 х оптичний S/PDIF out;
  • 1 х клавіша USB BIOS Flashback;
  • 6 x аудіопортів.

На наш погляд, дане компонування є дуже вдалим, оскільки включає достатню кількість портів USB, три відеовиходи (в тому числі і HDMI з можливістю виведення зображення на дисплеї з роздільною здатністю 3840 х 2160 точок (4K Ultra HD)), а також дозволяє комфортно підключити багатоканальну акустику. Додатково відзначимо функцію оновлення прошивання BIOS із флеш-накопичувача за допомогою відповідної клавіші.

ASUS MAXIMUS VII RANGER

ASUS MAXIMUS VII RANGER

В ASUS MAXIMUS VII HERO є досить широкі можливості для організації охолодження усередині системного корпусу. В наявності шість 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для охолодження центрального процесора, а чотири інші призначені для системних вертушок.

UEFI BIOS

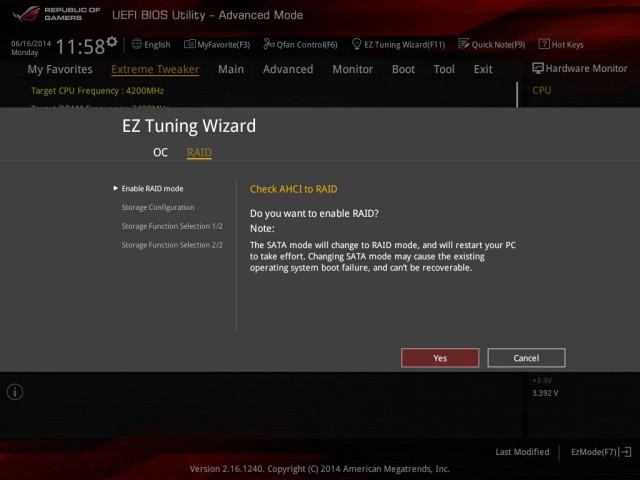

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання.

ASUS MAXIMUS VII RANGER

ASUS MAXIMUS VII RANGER

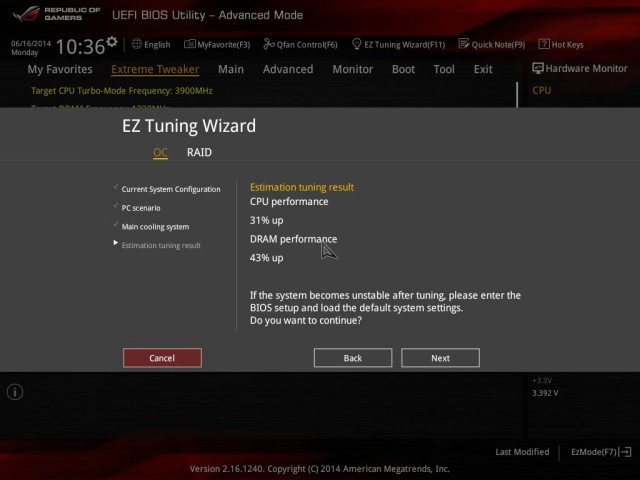

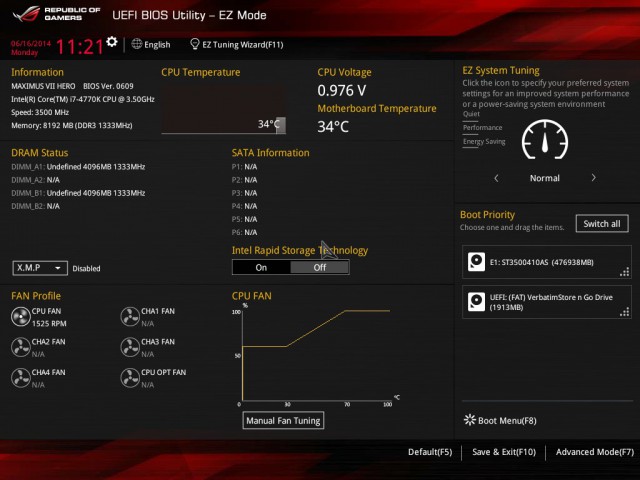

EZ Mode, у якому всі необхідні налаштування згруповані на одному екрані, а розгін здійснюється за допомогою EZ Tuning Wizard.

ASUS MAXIMUS VII RANGER

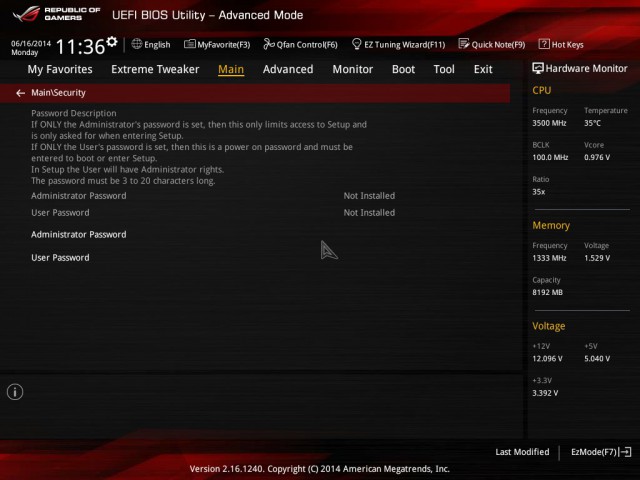

Або звичний Advanced Mode, де всі налаштування необхідно проводити вручну.

ASUS MAXIMUS VII RANGER

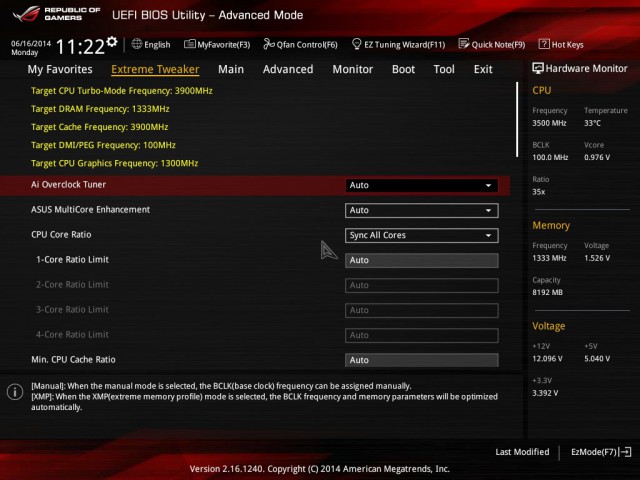

Усі пов'язані з розгоном системи налаштування розташовані у вкладці «Extreme Tweaker».

ASUS MAXIMUS VII RANGER

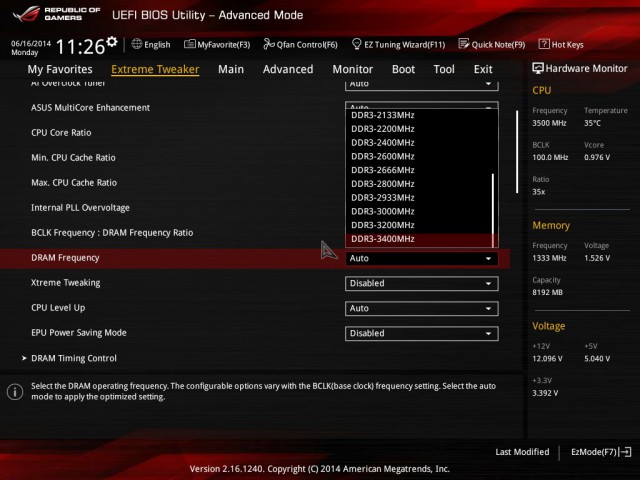

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 3400 МГц.

ASUS MAXIMUS VII RANGER

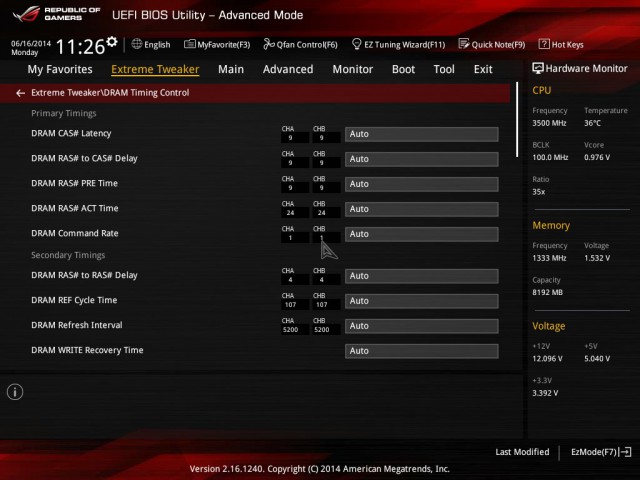

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

ASUS MAXIMUS VII RANGER

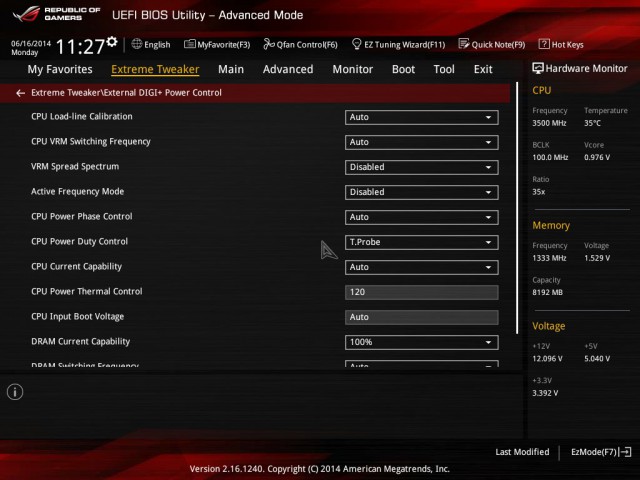

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою підсистемою живлення DIGI+VRM.

Налаштування, необхідні для розгону й оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота системної шини

BCLK Frequency

80,0 – 300,0

0,1



CPU Strap

100, 125, 166, 250



Частота оперативної пам'яті

Memory Frequency

3400, 3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800,

1600, 1400, 1333, 1066, 800



Таймінги оперативної пам'яті

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

Частота роботи ШІМ-контролера перетворювача живлення процесора

Fixed CPU VRM Switching Frequency(KHz)

250 – 500

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% - 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1

Напруга на процесорі

CPU Core Voltage Override

0,001 – 1,920



0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001

Напруга на системному агенті

CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Вхідна напруга на процесорі

CPU Input Voltage

0,800 – 2,440

0,010

Напруга на модулях оперативної пам'яті

DRAM Voltage

1,20000 – 2,40000

0,00500

Напруга на чіпсеті

PCH Core Voltage

0,70000 – 1,80000

0,01250



PCH VLX Voltage

0,80000 – 2,00000

0,01250



VTTDDR Voltage

0,60000 – 1,40000

0,01250



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 0,63000

0,00500



Clock Crossing Vboot

0,10000 – 1,90000

0,00625



Clock Crossing Reset Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Voltage

0,10000 – 1,90000

0,00625



VCCIN Shadow Voltage

0,800 – 2,440

0,010



Initial PLL Termination Voltage

1,00000 – 3,00000

0,00625



PLL Termination Reset Voltage

1,00000 – 3,00000

0,00625



Eventual PLL Termination Voltage

1,000000 – 3,00000

0,00625



PCH ICC Voltage

0,600000 – 2,20000

0,00625

ASUS MAXIMUS VII RANGER

ASUS MAXIMUS VII RANGER

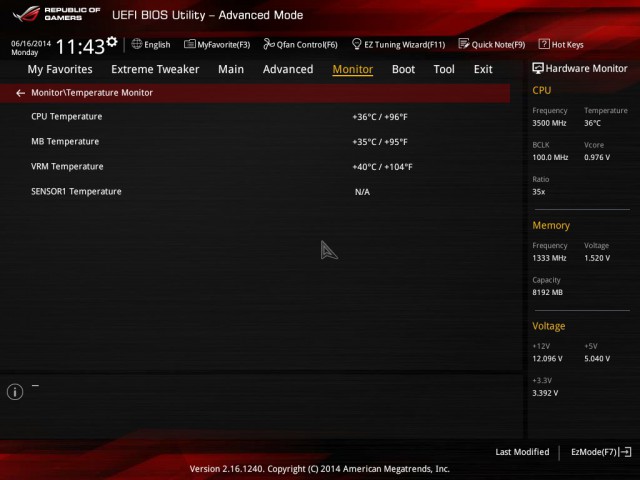

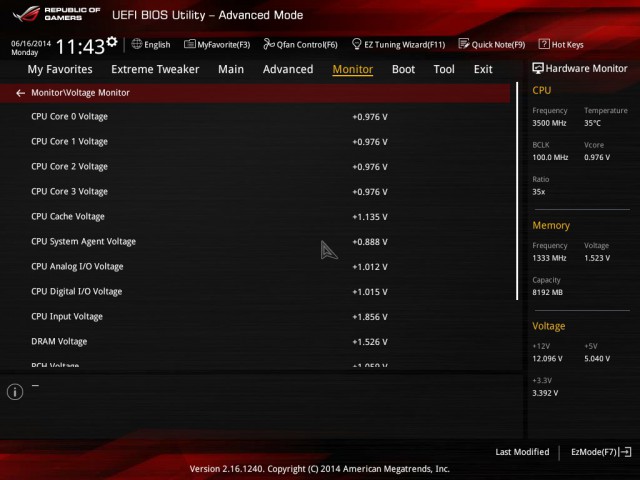

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету. Додатково в даному розділі можна стежити за напругою на ядрах процесора, оперативній пам'яті та чіпсеті. А от моніторити напруги на лініях живлення +12В, +5В і +3,3В, як і деякі інші параметри, можна з будь-якого розділу, оскільки ця інформація постійно відображається на правій бічній панелі.

Окремо варто відзначити можливість зняття «скріншотів» в BIOS і підтримку російської мови.
