Огляд і тестування материнської плати ASUS MAXIMUS VII FORMULA/WATCH DOGS

При бажанні придбати по-справжньому флагманський пристрій, покупці дуже рідко керуються пошуком моделі з оптимальним співвідношенням ціни й оснащення, а просто бажають одержати максимум можливостей від материнської плати. Певною мірою новинка, про яку піде мова в даному огляді, є яскравим представником таких пристроїв. Крім флагманського оснащення, вона включає до свого складу цілий ряд цікавих і оригінальних рішень.

ASUS MAXIMUS VII FORMULA/WATCH DOGS основана на «топовому» чіпсеті Intel Z97 і входить у добре знайому лінійку ASUS ROG. Саме тому більшість її функцій, починаючи від якісного мережевого контролера й закінчуючи посиленою підсистемою живлення та поліпшеною системою охолодження, спрямовані в першу чергу на геймерів і оверклокерів. Однак у її арсеналі знайдуться й інші особливості, які будуть корисні при простому повсякденному використанні, наприклад, наявність інтегрованого двохсмугового модуля бездротових інтерфейсів Wi-Fi a/b/g/n/ac і Bluetooth 4.0. Також відзначимо наявність у комплекті поставки повної версії гри від Ubisoft Montreal - Watch_Dogs, з рецензією на яку ви можете ознайомитися в одному з наших попередніх матеріалів. Ну а ми тим часом перейдемо до вивчення докладної специфікації новинки.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

Специфікація материнської плати ASUS MAXIMUS VII FORMULA/WATCH DOGS:

Виробник

ASUS

Модель

MAXIMUS VII FORMULA/WATCH DOGS (rev 1.0)

Чіпсет

Intel Z97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

3300* / 3200* / 3100* / 3000* / 2933* / 2800* / 2666* / 2400* / 2133* / 2000* / 1866* / 1600 / 1333 МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

2 x PCI Express 3.0 x16

1 х PCI Express 2.0 x16

x16

x8+х8

x8+x8+x4

3 x PCI Express 2.0 x1

1 х mini-PCIe 2.0 x1

Дискова підсистема

Чіпсет Intel Z97 підтримує:

1 x M.2 (M.2 2260) на платі розширення mPCIe Combo III

4 x SATA 6 Гбіт/с

1 x SATA Express (сумісний з 2 х SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

Контролер ASMedia ASM1061 підтримує:

2 x SATA 6 Гбіт/с

Контролер ASMedia ASM106SE підтримує:

1 x SATA Express (сумісний з 2 x SATA 6 Гбіт/с)

LAN

1 x Intel WGI218V (10/100/1000 Мб/с)

Wi-Fi

802.11 a/b/g/n/ac (2,4 / 5 ГГц)

Максимальна швидкість передачі даних до 867 Мбіт/с

Bluetooth

Bluetooth 4.0

Звукова підсистема

Кодек ROG SupremeFX Formula 2014

8-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

1 х 4-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

6 x роз’ємів підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Гібридний радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x LAN (RJ45)

6 x USB 3.0

2 x USB 2.0

1 x Optical S/PDIF out

6 x аудіопортів

1 х клавіша ROG Connect

1 х клавіша для скидання CMOS

1 х PS/2 для мишки або клавіатури

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

6 x SATA 6 Гбіт/с

2 x SATA Express

1 х роз’єм TPM

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 х клавіша MemOK!

1 х колодка TB_HEADER

1 x клавіша ввімкнення

1 x клавіша перезавантаження

1 x діагностичний LED-індикатор

1 x роз’єм ROG extension

11 x контрольних точок для вимірювання напруги

1 х роз’єм термодатчика

1 x клавіша KeyBot

1 x клавіша Sonic SoundStage

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 2.8, DMI 2.7, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х набір ASUS Q-Connectors

8 x кабелів SATA

1 х місток 2-Way NVIDIA SLI

1 х комбінована антена Wi-Fi і Bluetooth

1 х модуль mPCIe Combo III

1 x код на безкоштовне завантаження повної версії гри Watch_Dogs

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS MAXIMUS VII FORMULA/WATCH DOGS

Материнська плата ASUS MAXIMUS VII FORMULA/WATCH DOGS постачається в досить об'ємній коробці з відкидною кришкою, оснащеною ручкою для зручного транспортування. Уся її лицьова сторона відведена під зображення Ейдена Пірса, головного героя гри Watch_Dogs. Також відзначимо логотип серії ASUS ROG, найменування компанії-виробника та моделі пристрою. У нижній частині знаходиться ряд логотипів, які вказують на підтримку технологій NVIDIA SLI і AMD CrossFireX, операційної системи Windows 8.1, а також на можливість виведення зображення на дисплеї з роздільною здатністю 3840 х 2160 точок (4K Ultra HD).

ASUS MAXIMUS VII FORMULA/WATCH DOGS

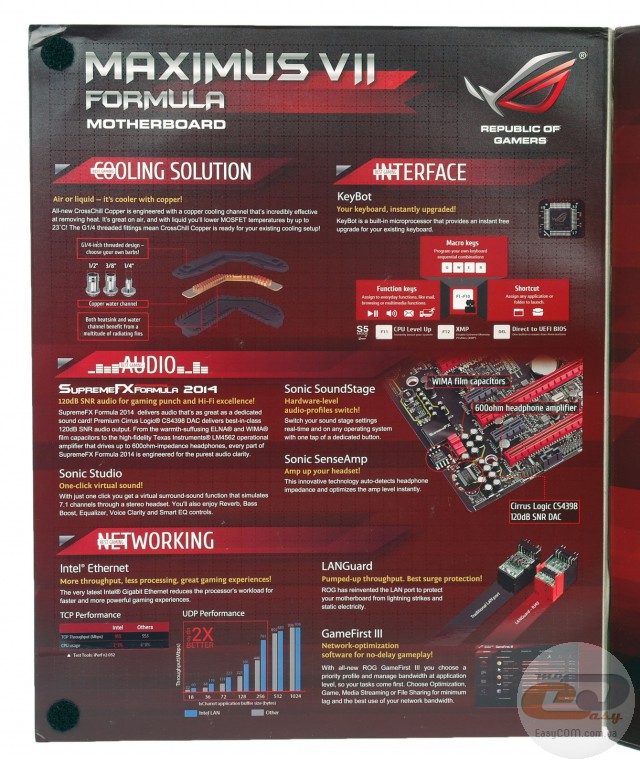

На звороті відкидної кришки знаходиться опис наступних переваг ASUS MAXIMUS VII FORMULA/WATCH DOGS:

  • CrossChill Copper – на елементах підсистеми живлення процесора встановлений гібридний радіатор, який може бути підключений до рідинної системи охолодження завдяки попередньо встановленим фітингам ¼ дюйма. Усередині даної системи знаходиться мідний радіатор з оребренням і каналом для циркуляції холодоагенту, який і відповідає за безпосереднє відведення тепла від ключових компонентів. Згідно із заявами виробника, підключення до СВО допоможе знизити температуру польових транзисторів максимум на 23 градуси.
  • KeyBot – за допомогою фірмового ПЗ, спеціального контролера та клавіші на поверхні друкованої плати можна записувати макроси й створювати функціональні клавіші навіть для звичайних клавіатур.
  • SupremeFX Formula 2014 – встановлений на материнській платі аудіокодек пропонує підтримку восьмиканального звуку. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується спеціальна технологія екранування EMI Shielding, а для забезпечення максимальної якості звуку та достовірної передачі ігрових ефектів застосовуються аудіоконденсатори ELNA і німецькі плівкові конденсатори WIMA. Також використовується окремий цифро-аналоговий перетворювач Cirrus Logic CS4398, який забезпечує відтворення аудіо зі співвідношенням сигнал/шум на рівні 120 дБ. Заслуговує на увагу й підсилювач Texas Instruments LM4562, здатний поліпшити відтворення аудіо в навушниках з максимальним імпедансом до 600 Ом. Останніми за списком, але далеко не останніми за значимістю, є підтримка технологій DTS Conneсt і BD Audio Layer Content Protection, а також присутність порту S/PDIF out на інтерфейсній панелі.
  • Sonic SoundStage – забезпечує апаратне перемикання аудіопрофілів за допомогою спеціальної клавіші на друкованій платі.
  • Sonic Studio – фірмове ПЗ, яке дозволяє активувати функцію віртуального відтворення звуку у форматі 7.1, а також пропонує широкий спектр аудіоналаштувань.
  • Sonic SenseAmp – програмно-апаратна технологія, яка дозволяє підлаштовувати відтворення звуку з урахуванням рівня імпедансу навушників користувача.
  • Intel Ethernet – попередньо встановлений мережевий контролер компанії Intel має підвищену пропускну здатність і споживає менше ресурсів процесора, аніж рішення конкурентів.
  • LANGuard – у складі порту LAN використовуються спеціальні запобіжники, які допомагають уникнути пошкодження системи внаслідок удару статичної електрики або надмірної напруги (наприклад, під час грози).
  • GameFirst III – технологія, покликана оптимізувати інтернет-трафік з метою підвищення пріоритету онлайн-ігор, що повинно знизити затримки й, відповідно, зробити ігровий процес більш комфортним. Також можна вибрати пріоритетним «медіа-стрімінг», VoIP або обмін файлами.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

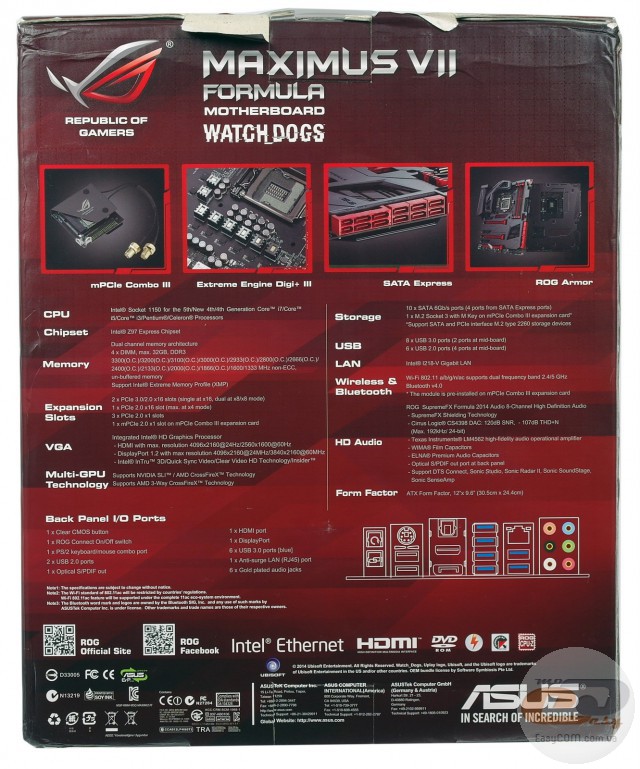

На звороті упаковка ми виявили подальший опис переваг новинки:

  • mPCIe Combo III – комплектний модуль, для встановлення якого на материнській платі призначений слот mini-PCIe 2.0 x1. Він має не тільки підтримку бездротових інтерфейсів Wi-Fi a/b/g/n/ac і Bluetooth 4.0, але й роз’єм M.2, у який може бути встановлений SSD-накопичувач формату M.2 2260.
  • SATA Express – завдяки чіпсету Intel Z97 і контролеру ASMedia ASM106SE новинка може похвалитися підтримкою двох інтерфейсів SATA Express із пропускною здатністю до 10 Гбіт/с, кожний з яких сумісний із двома SATA 6 Гбіт/с.
  • ROG Armor – спеціальна система охолодження, яка включає до свого складу захисний кожух ABS Top Cover, що накриває майже весь текстоліт, і спеціальну пластину жорсткості SECC Steel Backplate на звороті, яка запобігає пошкодженню текстоліту під час встановлення та використання габаритних плат розширення й систем охолодження. До того ж вона додатково сприяє відведенню надлишку тепла.
  • Extreme Engine DIGI+ III – 8+2-фазна цифрова підсистема живлення материнської плати включає до свого складу компактні польові транзистори NexFET з підвищеною більш ніж на 90% ефективністю, 60А дроселі BlackWing з феритовими осердями, а також висококласні японські твердотільні конденсатори 10K Black Metallic. Останні мають підвищений до 10 000 годин термін служби та на 20% вищу ефективність при функціонуванні в умовах низьких температур. Усе це буде корисно при екстремальному розгоні з використанням альтернативних систем охолодження.

Окремо виділимо ряд фірмових технологій, опис яких не помістився на упаковці:

  • Black Nickel-coated Q-shield – заглушка інтерфейсної панелі має закруглені краї, що убезпечить руки користувача в процесі її монтажу.
  • Q-Slot – зручні засувки блокування слотів розширення PCI Express дозволяють суттєво спростити процес встановлення та витягнення плат розширення.
  • Q-DIMM – для більшої зручності користувача слоти для встановлення модулів оперативної пам'яті обладнані засувкою тільки з одного боку.
  • DRAM Over-current Protection – спеціальні запобіжники захищають модулі оперативної пам'яті та DIMM-слоти від пошкоджень, викликаних підвищеною силою струму або коротким замиканням.
  • Stainless Steel Back I/O – інтерфейсна панель виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому. Вона має підвищений опір процесам окиснення, що робить її в три рази більш зносостійкою.
  • ESD Guards – спеціальні запобіжники для підвищеного ступеня захисту від електростатичних розрядів.
  • ROG RAMDisk – за допомогою комплектного ПЗ користувач може виділити частину оперативної пам'яті для створення віртуального диска, що суттєво підвищить швидкість запуску та роботи додатків, розташованих на ньому.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

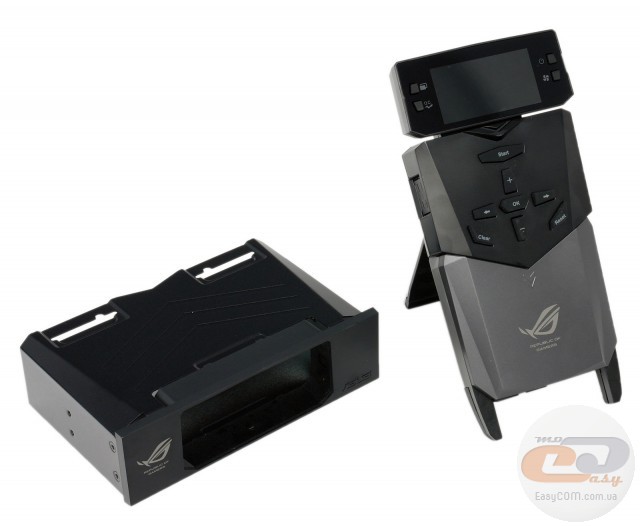

Також на сайті компанії ASUS окремо відзначена сумісність ASUS MAXIMUS VII FORMULA/WATCH DOGS з модулем OC Panel, з оглядом можливостей якого ви можете ознайомитися в матеріалі, присвяченому ASUS RAMPAGE IV BLACK EDITION.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

ASUS MAXIMUS VII FORMULA/WATCH DOGS

ASUS MAXIMUS VII FORMULA/WATCH DOGS

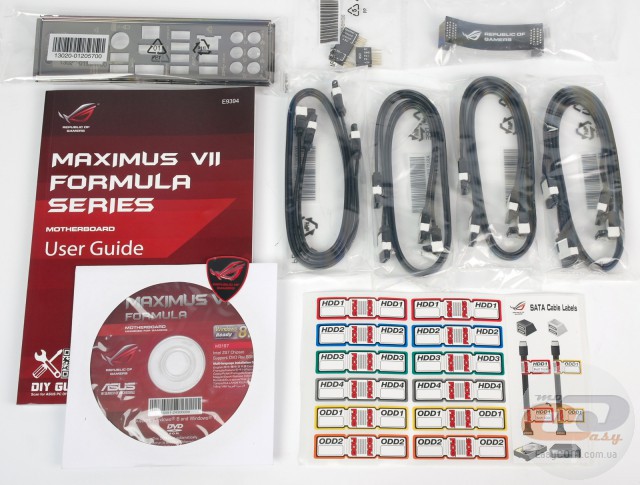

Комплект поставки тестованої материнської плати цілком відповідає її високому рівню. Крім звичного диска з ПЗ, посібника користувача й заглушки інтерфейсної панелі, в коробці ми виявили:

  • вісім SATA-шлейфів;
  • набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК;

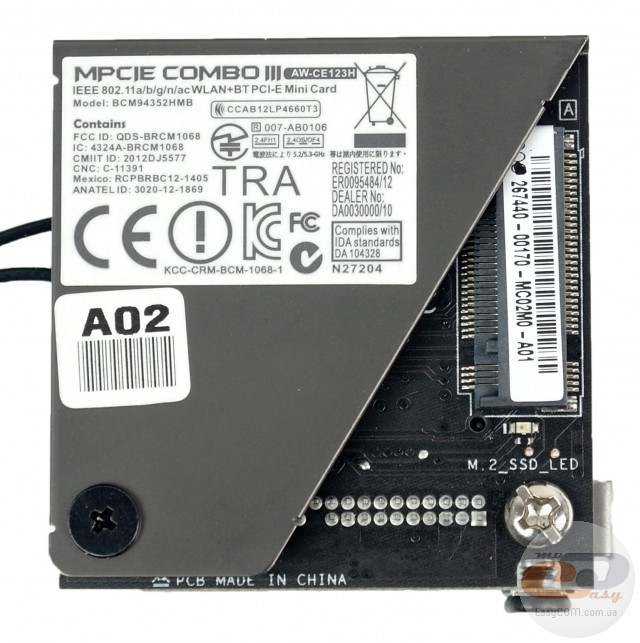

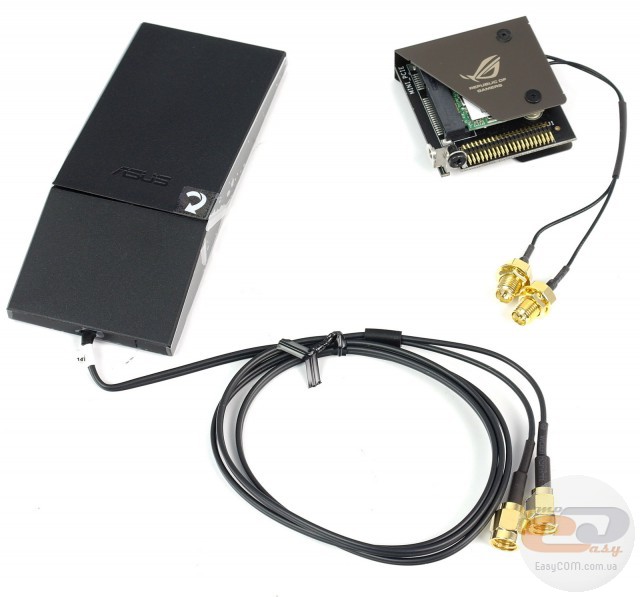

  • модуль mPCIe Combo III;
  • місток 2-Way NVIDIA SLI;
  • код на безкоштовне завантаження повної версії гри Watch_Dogs;
  • дверний хенгер;
  • комбіновану антену Wi-Fi і Bluetooth.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

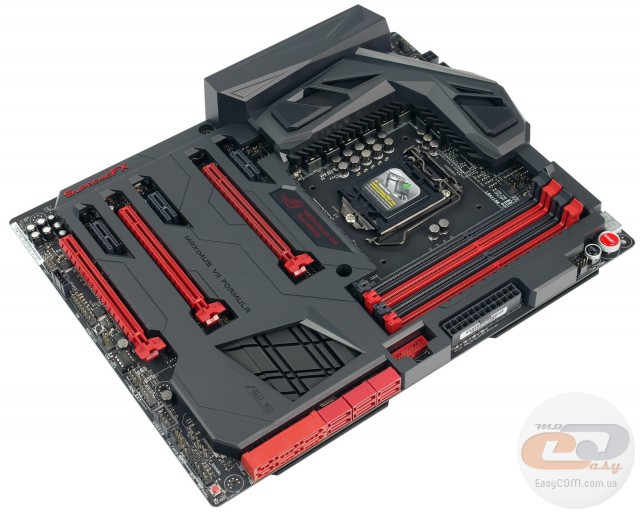

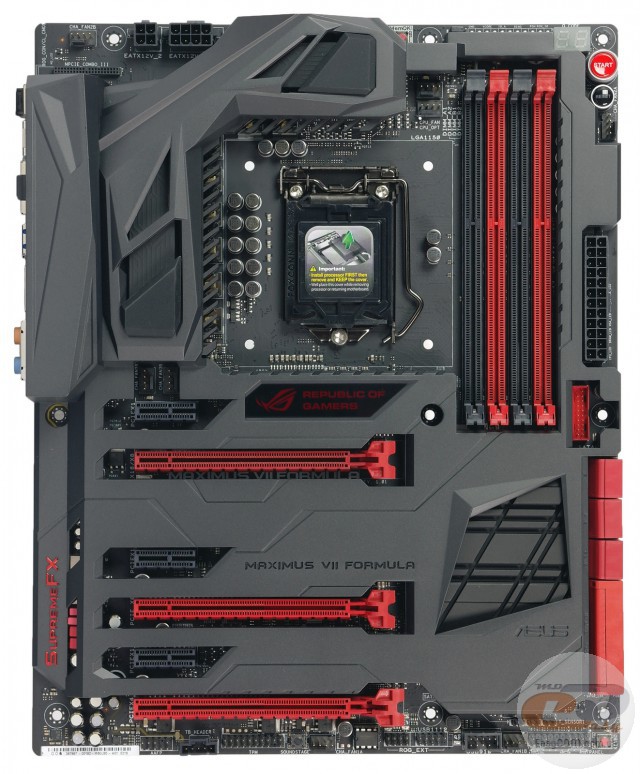

Як і личить флагманському рішення, материнська плата ASUS MAXIMUS VII FORMULA/WATCH DOGS виконана на текстоліті чорного кольору в форматі ATX. Вона практично повністю схована з обох боків спеціальними захисними кожухами, про які ми згадували раніше. При цьому ніяких незручностей зі складанням системи ми не відчули.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

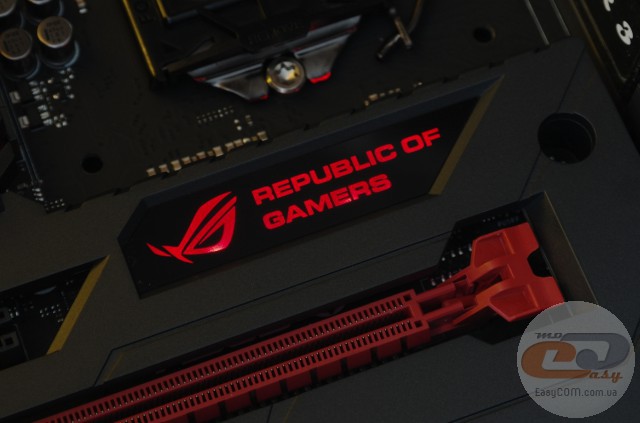

Що ж стосується оформлення, то темні текстоліт і кожух відмінно поєднуються з чорно-червоним оформленням портів і роз’ємів, а також з радіаторами системи охолодження. У підсумку зовнішній вигляд новинки можна сміливо оцінити як відмінний, без яких-небудь застережень. Цікаво, що напис «REPUBLIC OF GAMERS» біля процесорного роз’єму загоряється та загасає кожні 3 секунди коли ПК знаходиться в режимі очікування, а під час активної роботи вона горить постійно.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

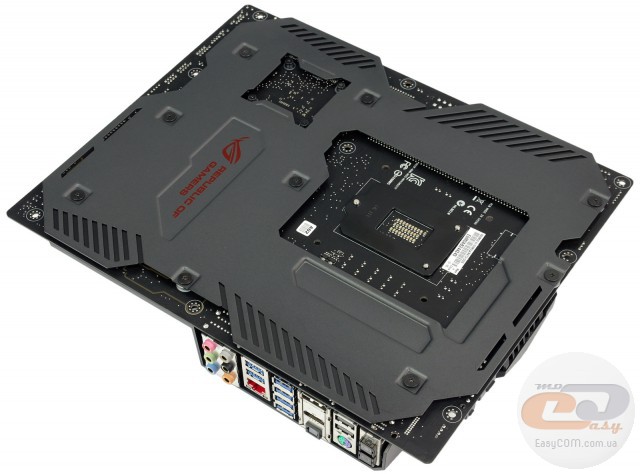

На звороті встановлена масивна опорна пластина, яка покликана підвищити жорсткість конструкції й запобігти можливому зламу друкованої плати внаслідок встановлення габаритної процесорної системи охолодження або масивних відеокарт. Додатково вона виконує функцію радіатора, забезпечуючи відведення надлишку тепла.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

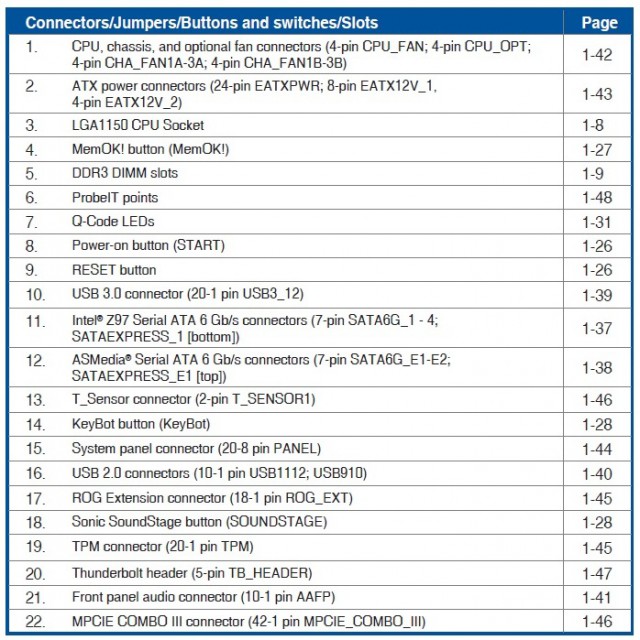

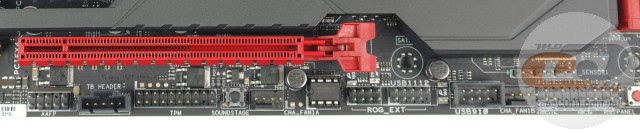

У нижній частині друкованої плати ASUS MAXIMUS VII FORMULA/WATCH DOGS розташовані наступні роз’єми: колодка підключення аудіороз’ємів фронтальної панелі, колодка TB_HEADER (для реалізації інтерфейсу Thunderbolt), порт TPM, клавіші активації функції KeyBot і перемикання аудіопрофілів Sonic SoundStage, два з шести роз’ємів для системних вентиляторів, а також колодка підключення фронтальної панелі. Додатково відзначимо дві колодки для активації портів USB 2.0, одна з яких суміщена з роз’ємом ROG_EXT. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

ASUS MAXIMUS VII FORMULA/WATCH DOGS

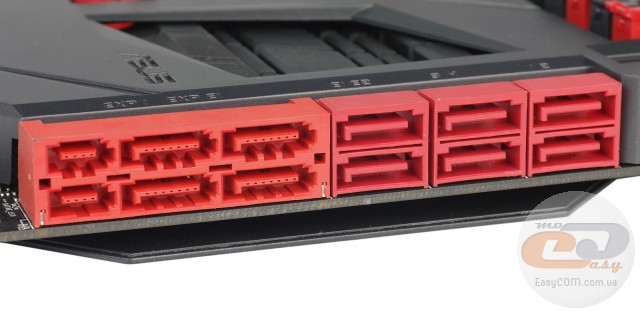

Можливості організації дискової підсистеми представлені роз’ємом M.2 на модулі mPCIe Combo III (підтримується формат SSD-накопичувача M.2 2260), шістьма портами SATA 6 Гбіт/с, а також двома SATA Express, кожний з яких сумісний із двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

Оскільки чіпсет Intel Z97 не здатний забезпечити роботу всіх згаданих вище інтерфейсів, то для функціонування двох додаткових портів SATA і одного SATA Express використані контролери ASMedia ASM1061 і ASMedia ASM106SE.

У зв'язку з нестачею вільних чіпсетних ліній, слот PCI Express 2.0 x16 ділить пропускну здатність зі згаданим вище додатковим портом SATA Express, тому одночасне їхнє використання неможливе.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

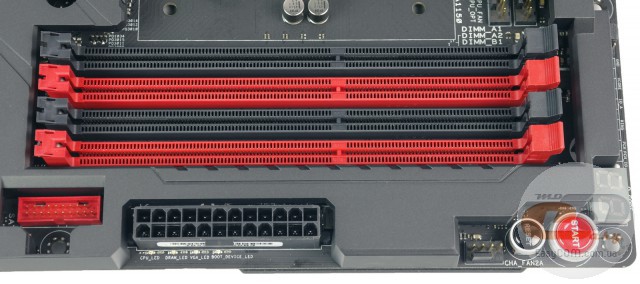

Системна плата ASUS MAXIMUS VII FORMULA/WATCH DOGS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах від 1333 до 1600 МГц у номінальному режимі та до 3300 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Додатково відзначимо розташовану поряд колодку для підключення виносної панелі з портами USB 3.0. Таким чином, на тестованій моделі їх усього вісім: чотири зовнішні та два внутрішні реалізовані силами чіпсету, тоді як два додаткові на інтерфейсній панелі функціонують завдяки контролеру ASMedia ASM1042АЕ.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

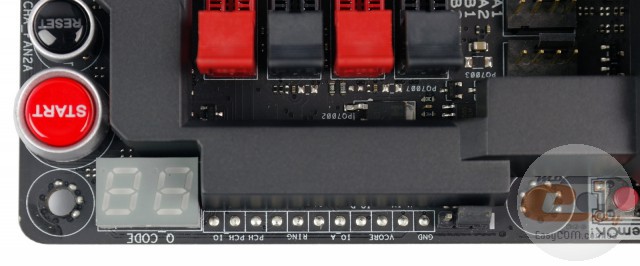

Верхній правий кут друкованої плати заслуговує на окрему увагу, оскільки тут знаходяться: клавіша MemOK!, яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи; діагностичний LED-індикатор; клавіші ввімкнення та перезавантаження, а також контрольні точки для вимірювання напруг на всіх ключових елементах системи за допомогою мультиметра.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

ASUS MAXIMUS VII FORMULA/WATCH DOGS

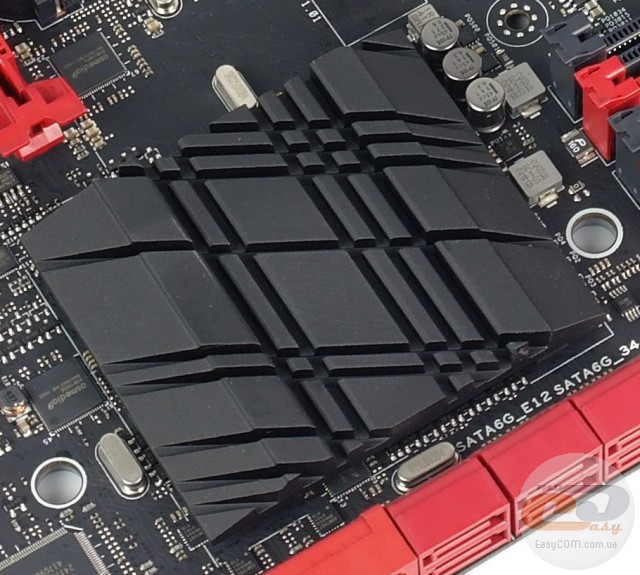

Система охолодження розглянутої новинки складається з двох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час інший накриває елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 36,3°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 28,1°C.

Отримані результати, особливо на елементах підсистеми живлення, можна охарактеризувати як відмінні, що дозволяє сподіватися на хороший розгінний потенціал.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

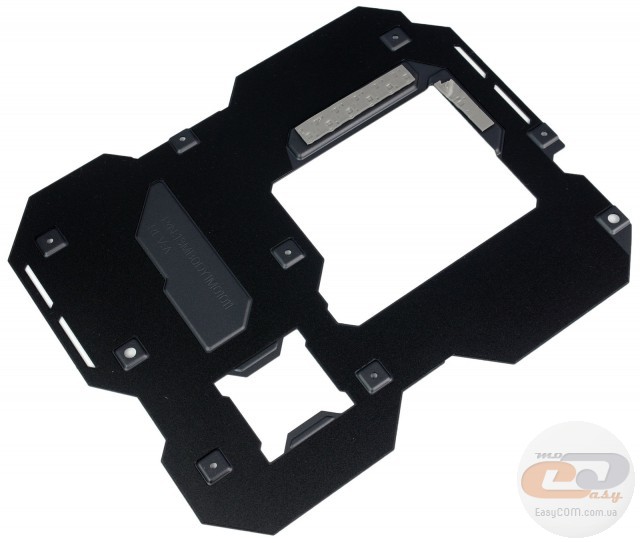

Встановлена на звороті материнської плати пластина жорсткості SECC Steel Backplate постачена термоінтерфейсом, а виходить, вона також виконує роль низькопрофільного радіатора, відводячи надлишок тепла. У процесі тестування її температура в області чіпсету досягала 31°C.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

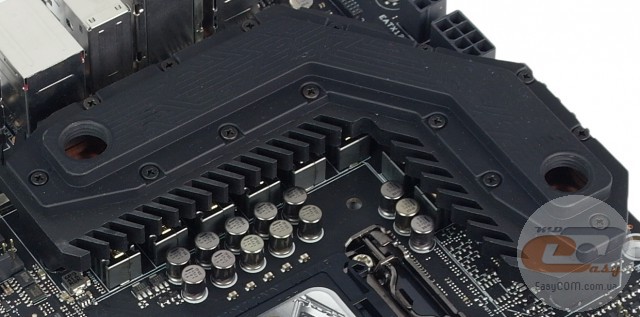

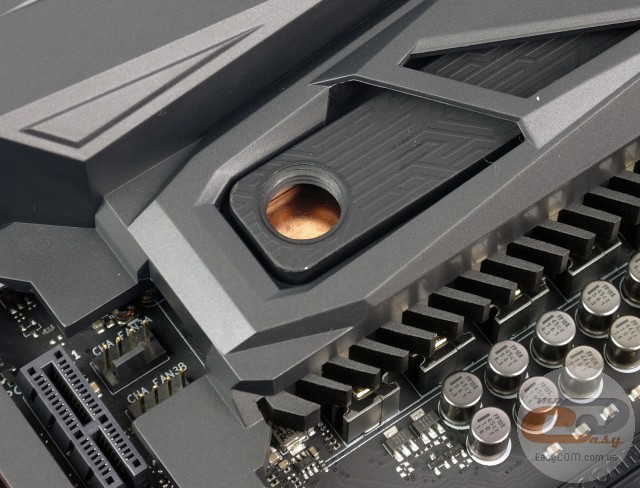

Також нагадаємо, що встановлений на елементах підсистеми живлення радіатор є гібридним, і за допомогою фітингів діаметром ¼ дюйма він може бути підключений до рідинної системи охолодження, що дозволить підвищити ефективність відведення надлишку тепла.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

ASUS MAXIMUS VII FORMULA/WATCH DOGS

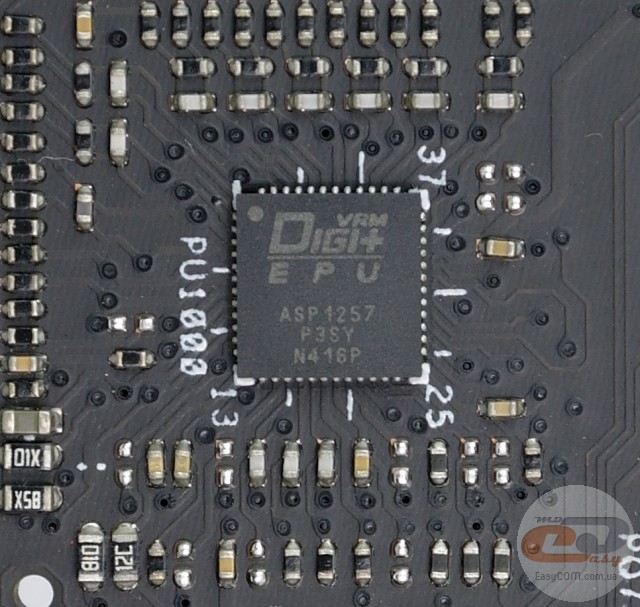

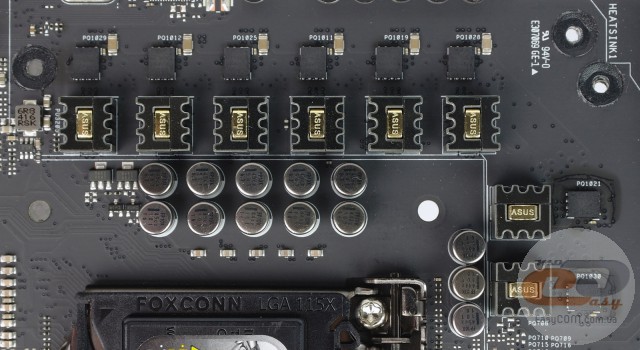

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1257 із вбудованою підсистемою керування енергоспоживанням Extreme Engine DIGI+III. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори Black Metallic, МОН-транзистори NexFET і дроселі з феритовими осердями 60A BlackWing.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

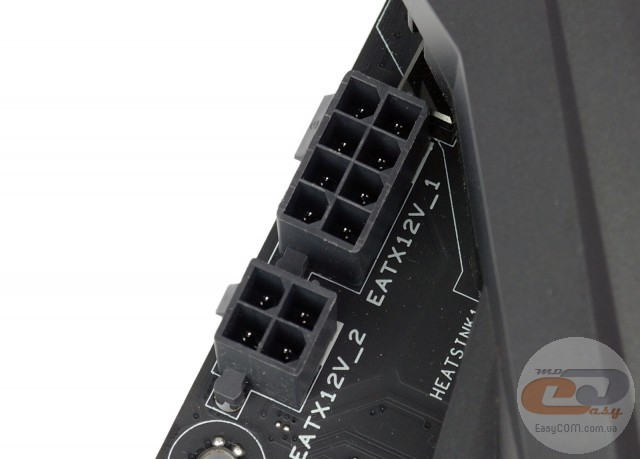

Для подачі напруги живлення на ASUS MAXIMUS VII FORMULA/WATCH DOGS призначені основний 24-контактний і два додаткові роз’єми (8-контактний і 4-контактний), що дозволить вам уникнути яких-небудь обмежень при екстремальному розгоні.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

ASUS MAXIMUS VII FORMULA/WATCH DOGS

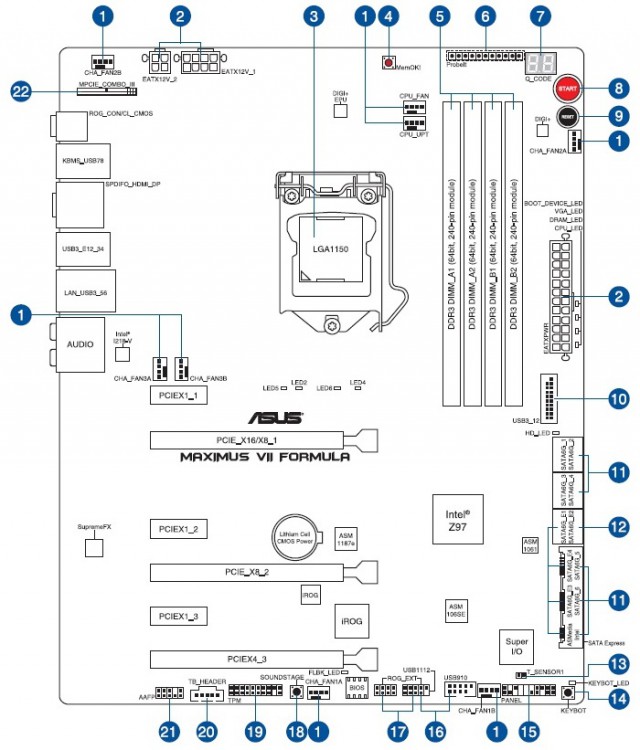

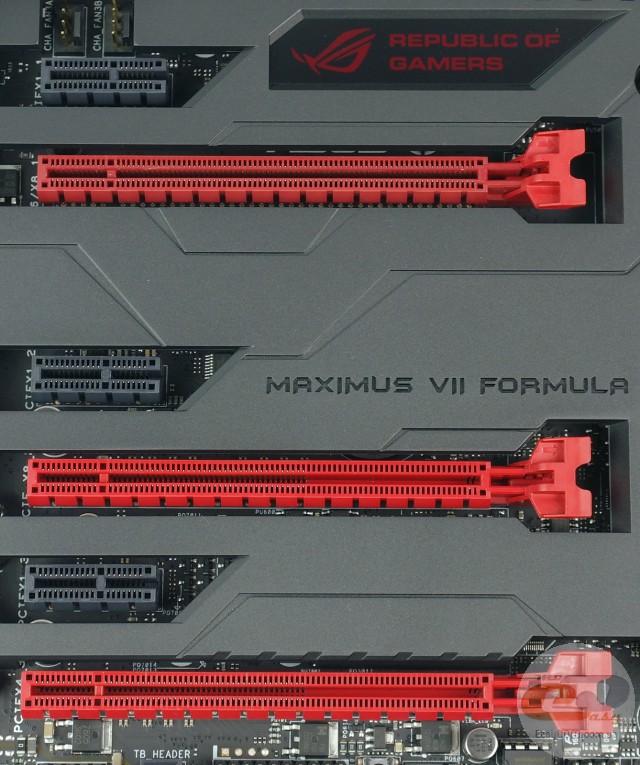

Для розширення функціональності тестованої материнської плати присутні сім слотів:

  1. mini-PCI Express 2.0 x1;
  2. PCI Express 2.0 x1;
  3. PCI Express 3.0 x16 (у режимі х16 або х8);
  4. PCI Express 2.0 x1;
  5. PCI Express 3.0 x16 (у режимі х8);
  6. PCI Express 2.0 x1;
  7. PCI Express 2.0 x16 (у режимі х4).

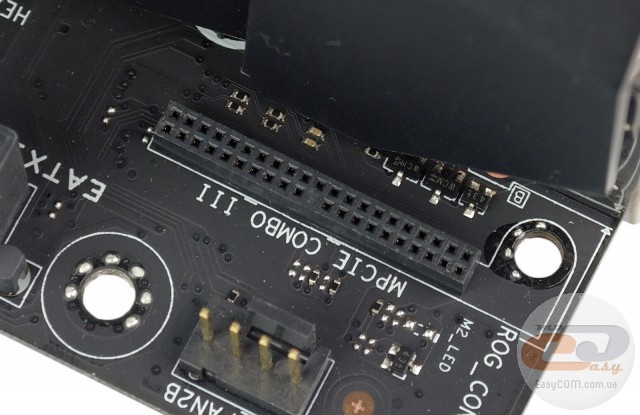

Крім слоту mini-PCIe 2.0 x1, який використовується для встановлення комплектного модуля mPCIe Combo III, новинка пропонує три слоти PCI Express x16 і три PCI Express 2.0 x1.

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація дозволяє організувати графічну підсистему з однією або двома відеокартами, оскільки третій роз’єм PCI Express x16 підключений до чіпсету і його пропускна здатність обмежена максимум чотирма лініями. Окремо відзначимо, що розташування слотів дозволить без проблем підключити дві відеокарти із трьохслотовою системою охолодження. При цьому в вас усе ще залишиться доступ до одного роз’єму PCI Express 2.0 x1.

Окремо відзначимо цікаву особливість слотів PCI Express 2.0 x1, які позбавлені обмежувальної перемички на правій стороні, а виходить, ви зможете встановити в них і більш довгі друковані плати, щоправда для цього вам буде необхідно демонтувати захисний кожух.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

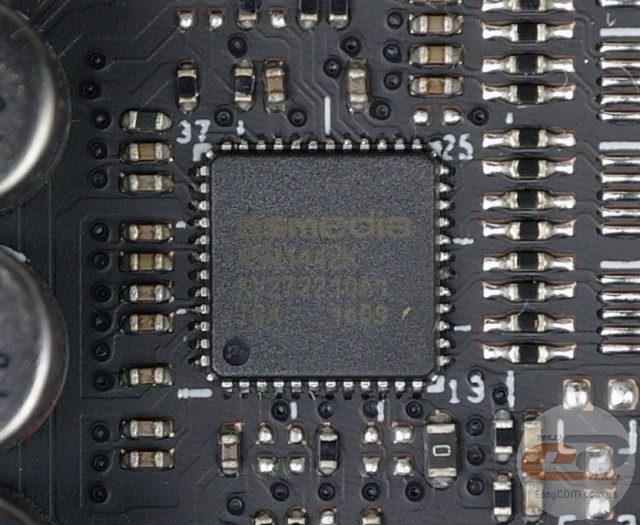

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи: HDMI і DisplayPort, перемикання між якими здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

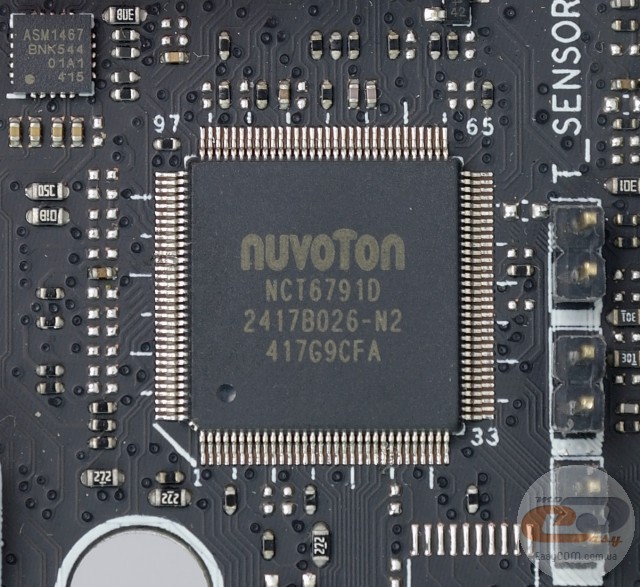

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D, яка керує роботою системних вентиляторів, а також забезпечує моніторинг.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

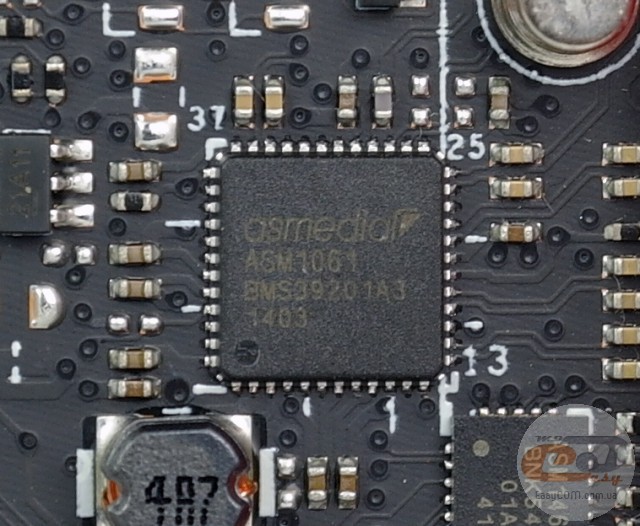

Два додаткові порти SATA 6 Гбіт/с реалізовані за допомогою контролера ASMedia ASM1061.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

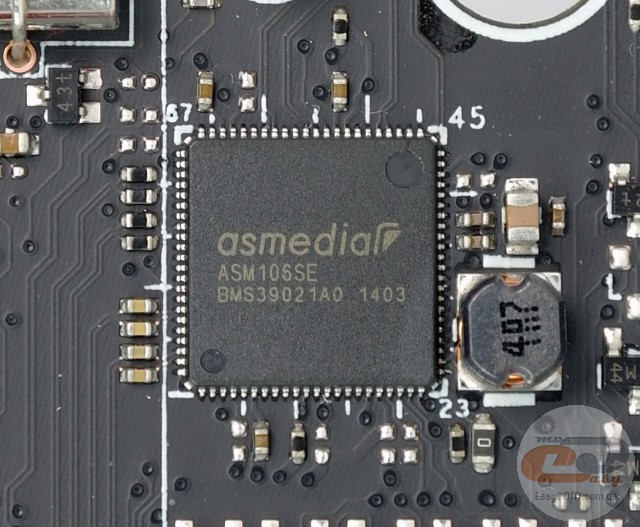

Додатковий інтерфейс SATA Express функціонує завдяки контролеру ASMedia ASM106SE.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

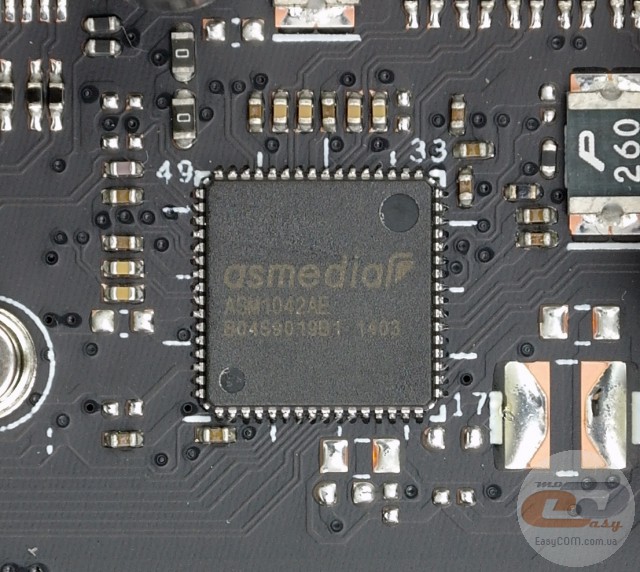

Два роз’єми USB 3.0 керуються контролером ASMedia ASM1042AE.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

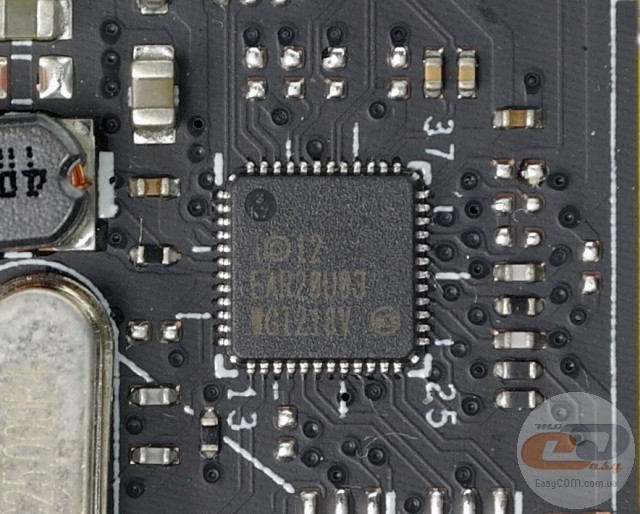

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI218V. У свою чергу програмне забезпечення GameFirst III допоможе ефективно розподілити мережеві ресурси між прикладними додатками.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

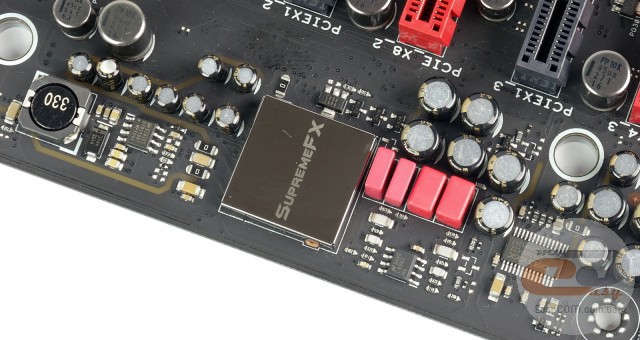

Аудіопідсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку ROG SupremeFX Formula 2014. Крім особливостей, про які ми розповіли раніше, вона може похвалитися хорошим підсвічуванням. На жаль, вона не видна через встановлений захисний кожух.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

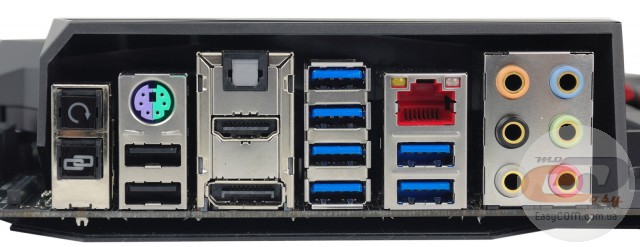

Інтерфейсна панель моделі ASUS MAXIMUS VII FORMULA/WATCH DOGS включає до свого складу наступні порти:

  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x PS/2 для підключення мишки або клавіатури;
  • 1 x LAN (RJ45);
  • 6 x USB 3.0;
  • 2 x USB 2.0;
  • 1 х оптичний S/PDIF out;
  • 1 х клавішу скидання CMOS;
  • 1 x клавішу ROG Connect;
  • 6 x аудіопортів.

Крім головної переваги у вигляді комплектного модуля з підтримкою стандартів Wi-Fi a/b/g/n/ac + Bluetooth 4.0, інтерфейсна панель новинки вигідно відрізняється наявністю восьми портів USB і сучасних відеовиходів з можливістю виведення зображення на дисплеї з роздільною здатністю 3840 х 2160 точок (4K Ultra HD). Також відзначимо зручні клавіші для скидання CMOS і активації функції ROG Connect.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

ASUS MAXIMUS VII FORMULA/WATCH DOGS

Можливості організації охолодження усередині системного корпусу в ASUS MAXIMUS VII FORMULA/WATCH DOGS дуже хороші. У наявності вісім 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, у той час як шість інших призначені для системних вертушок.

UEFI BIOS

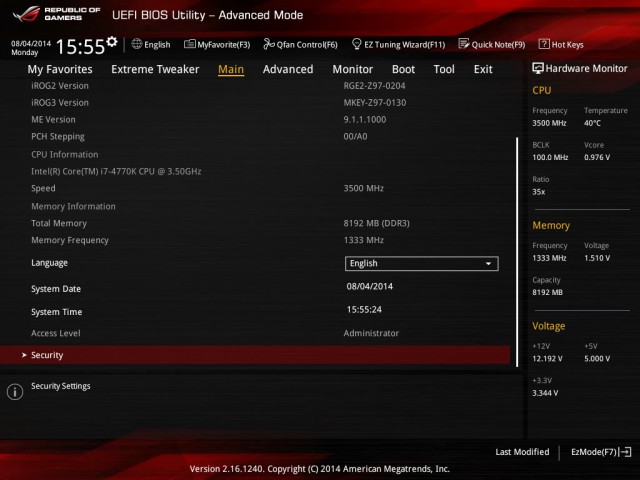

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання.

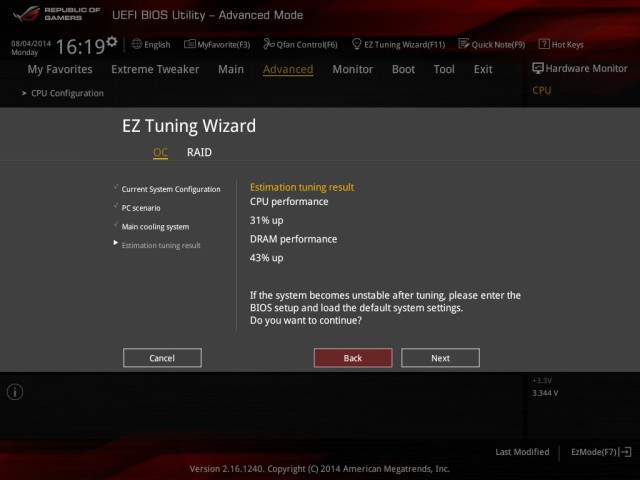

ASUS MAXIMUS VII FORMULA/WATCH DOGS

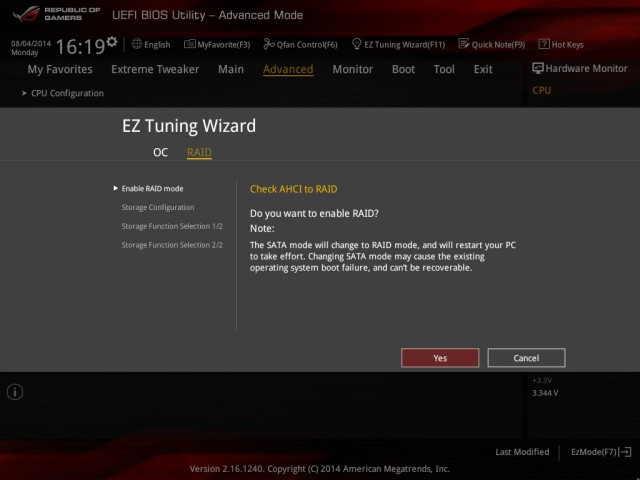

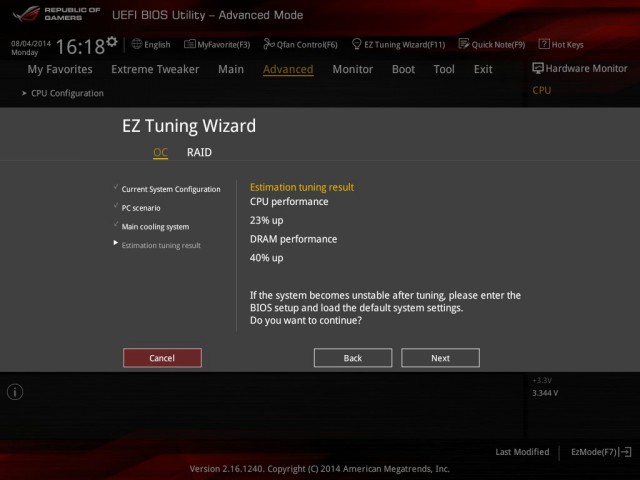

EZ Mode, у якому всі необхідні параметри згруповані на одному екрані, а розгін здійснюється за допомогою EZ Tuning Wizard.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

Або звичний Advanced Mode, де всі налаштування необхідно проводити вручну.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

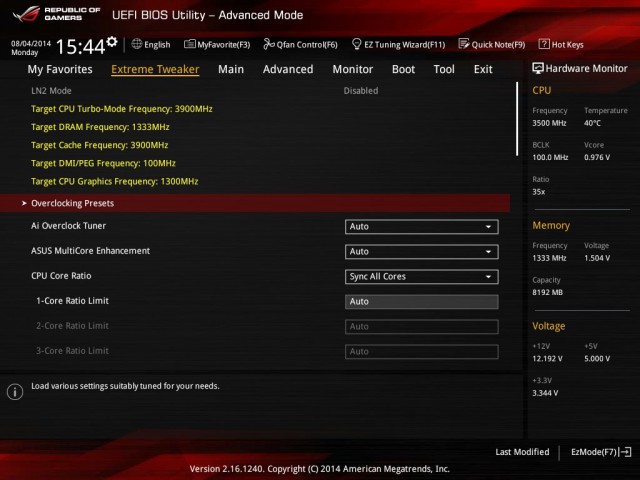

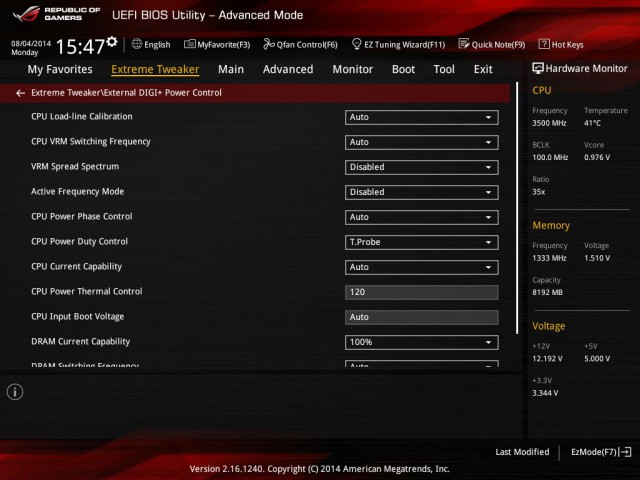

Усі пов'язані з розгоном системи пункти знаходяться у вкладці «Extreme Tweaker».

ASUS MAXIMUS VII FORMULA/WATCH DOGS

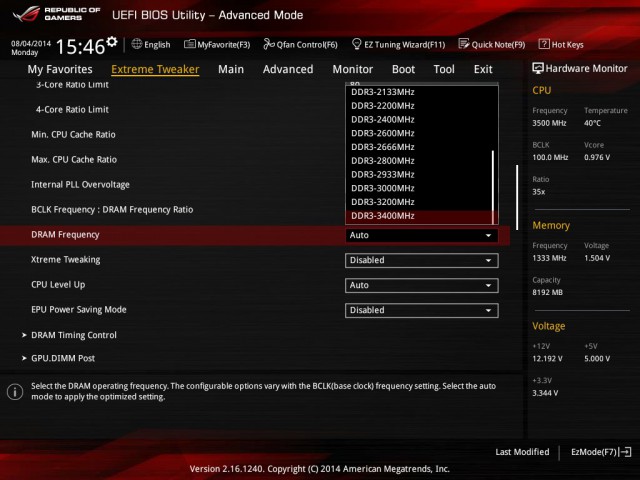

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 3400 МГц.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

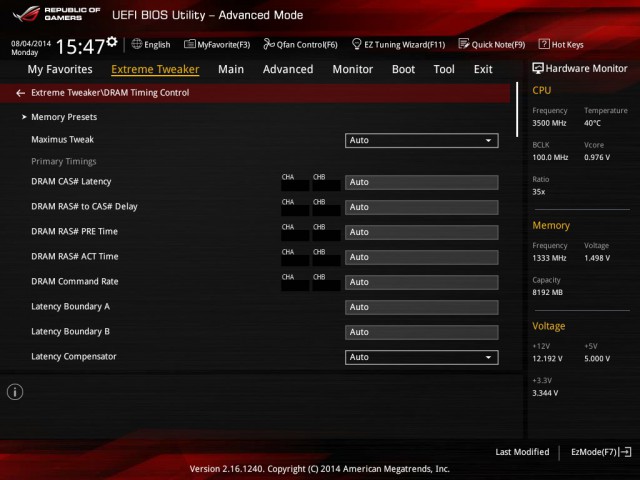

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою підсистемою живлення DIGI+VRM.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

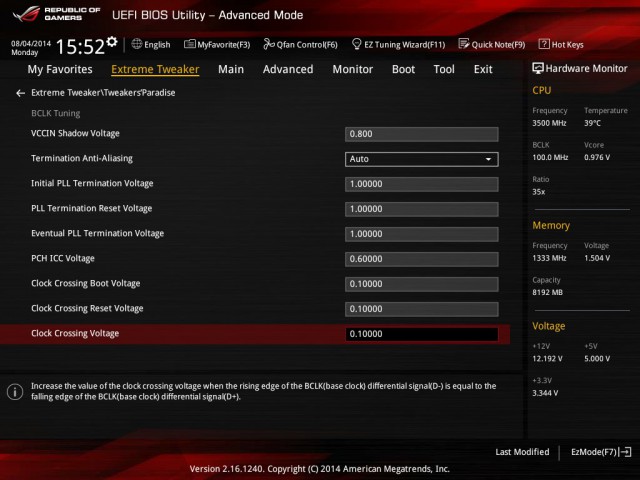

Окремо відзначимо досить цікавий розділ під назвою «Tweakers Paradise», який включає до свого складу налаштування для найдосвідченіших оверклокерів.

ASUS MAXIMUS VII FORMULA/WATCH DOGS

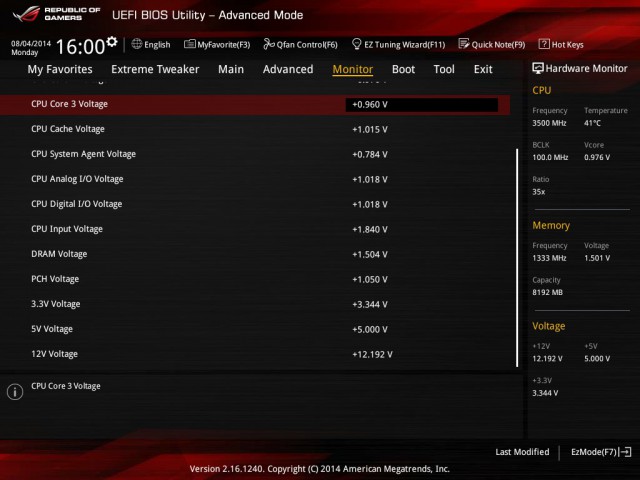

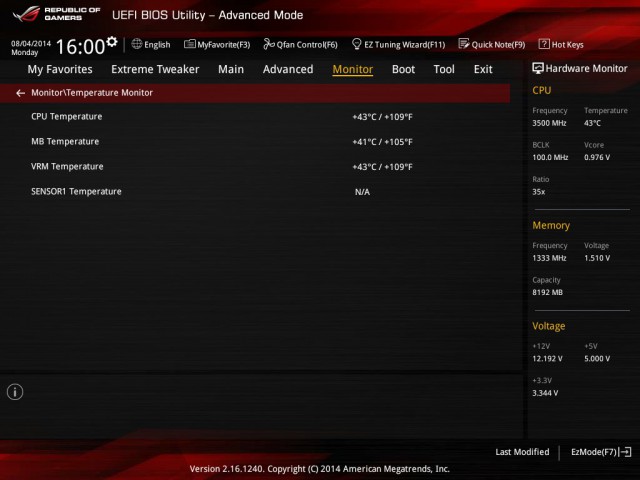

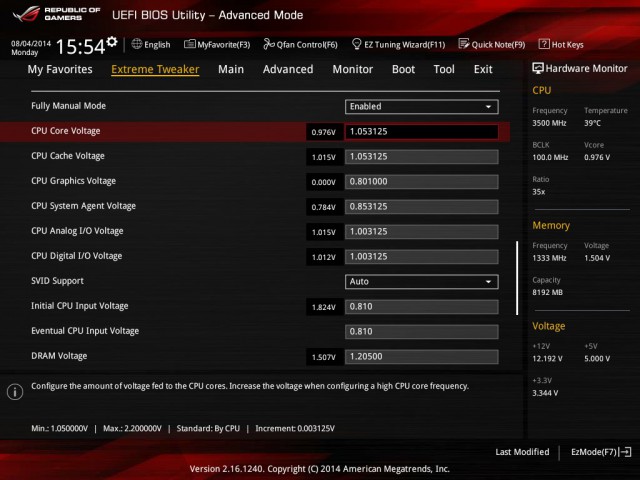

Звичайно ж, не обійшлося без розділу, де згруповані налаштування напруг на всіх ключових компонентах.

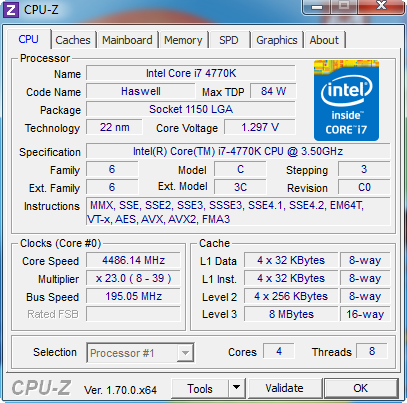

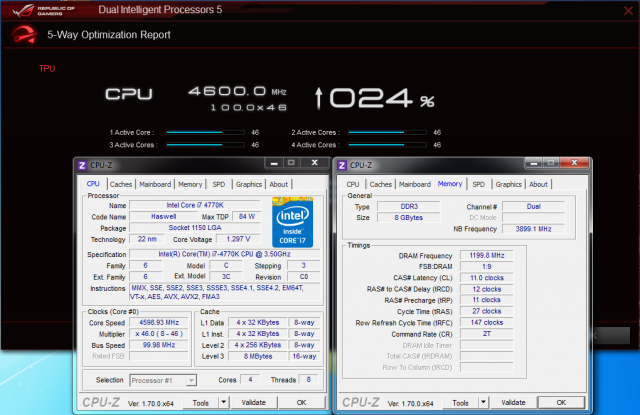

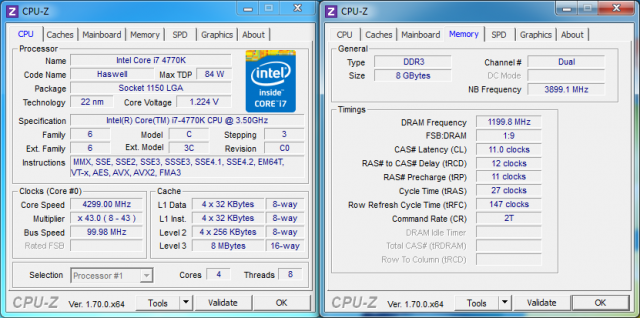

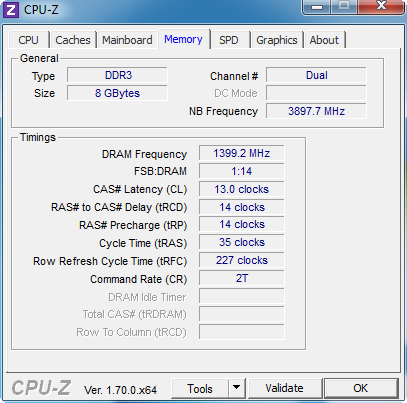

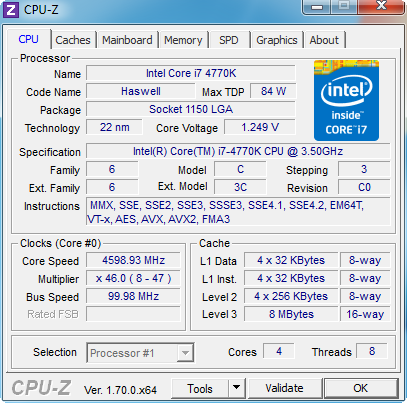

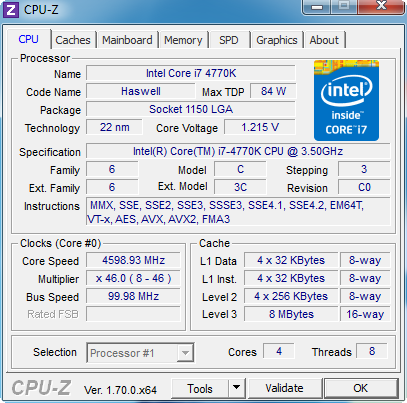

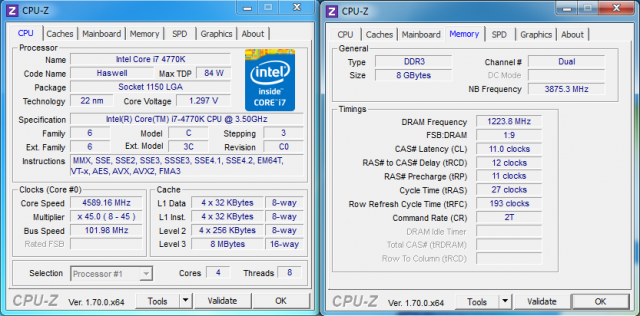

Налаштування, необхідні для розгону й оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота системної шини

BCLK Frequency

80,0 – 300,0

0,1



CPU Strap

100, 125, 166, 250



Частота оперативної пам'яті

Memory Frequency

3400, 3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800,

1600, 1400, 1333, 1066, 800



Таймінги оперативної пам'яті

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

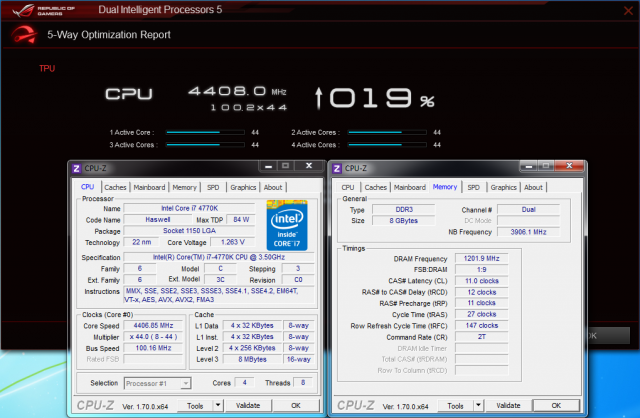

Профілі автоматичного розгону

CPU Level Up

Auto,

4.600G, 4.400G, 4.200G



Частота роботи ШІМ-контролера перетворювача живлення процесора

Fixed CPU VRM Switching Frequency(KHz)

250 – 500

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% - 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1



CPU Core Voltage

1,050000 – 2,200000



0,001



CPU Cache Voltage

1,050000 – 2,200000

0,001



CPU Graphics Voltage

0,800000 – 1,920000





CPU System Agent Voltage

0,850000 – 2,200000

0,001



CPU Analog I/O Voltage

1,000000 – 2,200000

0,001



CPU Digital I/O Voltage

1,000000 – 2,200000

0,001

Вхідна напруга на процесорі

Initial CPU Input Voltage

0,800 – 2,440

0,001

Eventual CPU Input Voltage

0,800 – 2,440

0,001

Напруга на модулях оперативної пам'яті

DRAM Voltage

1,20000 – 2,40000

0,00500

Напруга на чіпсеті

PCH Core Voltage

0,70000 – 1,80000

0,01250



PCH VLX Voltage

0,80000 – 2,00000

0,01250



VTTDDR Voltage

0,60000 – 1,40000

0,01250



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 0,63000

0,00500



Clock Crossing Boot Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Reset Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Voltage

0,10000 – 1,90000

0,00625



VCCIN Shadow Voltage

0,800 – 2,440

0,010



Initial PLL Termination Voltage

1,00000 – 3,00000

0,00625



PLL Termination Reset Voltage

1,00000 – 3,00000

0,00625



Eventual PLL Termination Voltage

1,000000 – 3,00000

0,00625



PCH ICC Voltage

0,60000 – 2,20000

0,00625

ASUS MAXIMUS VII FORMULA/WATCH DOGS

ASUS MAXIMUS VII FORMULA/WATCH DOGS

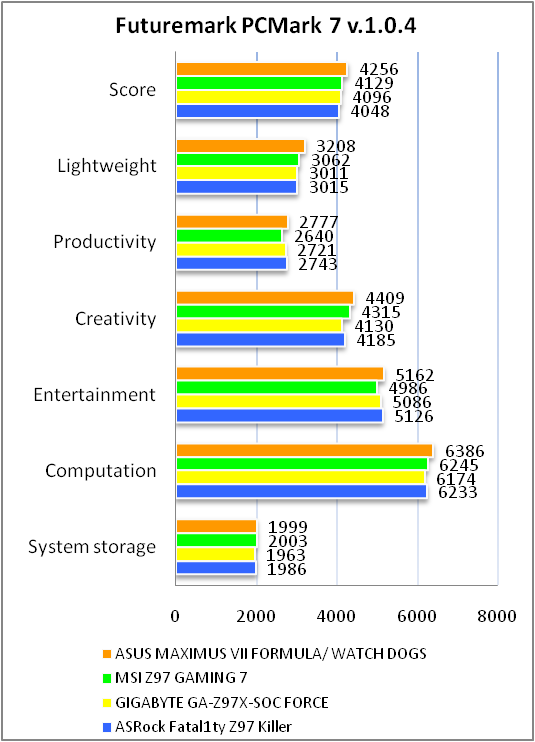

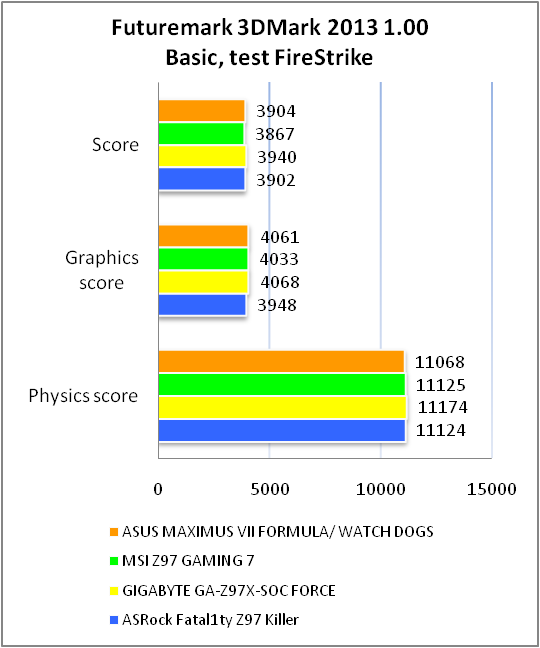

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора, модуля VRM і чіпсету, а також за напругами на ключових компонентах системи та на лініях живлення +12В, +5В і +3,3В. Додатково відзначимо бічну панель, яка відображається у всіх розділах і несе на собі ключову інформацію про параметри процесора, оперативної пам'яті та ліній живлення +3,3В, +5В і +12В.

Окремо варто відзначити можливість зняття «скріншотів» у BIOS і підтримку російської мови.


Социальные комментарии Cackle
Пошук на сайті
Поштова розсилка
facebook vk YouTube
google+ twitter rss
top10

vote

Голосування
