Огляд материнської плати ASUS M4N72-E

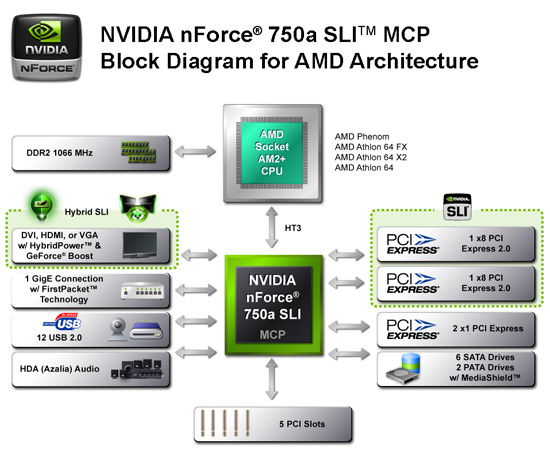

Ще влітку 2008 року, компанія NVIDIA запропонувала на ринку системну логіку для процесорів AMD: чіпсети nForce 780a SLI, nForce 750a SLI і nForce 730a. Взагалі, вони дуже схожі один на одного, їх відмінність полягає тільки у підтримці різних можливостей моніторингу і кількості підтримуваних ліній PCI-E.

В порівнянні з попередниками, нові чіпсети одержали підтримку PCI-E 2.0, 3-way SLI (у старшої моделі), прискорену системну шину Hyper Transport (для процесорів Phenom) і збільшену до 12 кількість портів USB.

Ключовою особливістю цієї лінійки чіпсетів NVIDIA, безсумнівно, варто вважати підтримку інтегрованої графіки і технології Hybrid SLI. Суть технології Hybrid SLI в тому, що вона забезпечує спільну роботу в системі інтегрованого в чіпсет материнської плати графічного процесора NVIDIA і графічного процесора NVIDIA, встановленого на дискретній відеокарті. Hybrid SLI працює тільки під ОС Windows Vista і на даний момент представлена двома різними технологіями: GeForce Boost і Hybrid Power.

Технологія GeForce Boost забезпечує прискорення обробки тривимірної графіки за рахунок одночасного залучення вбудованого графічного ядра і дискретної відеокарти початкового рівня.

Технологія HybridPower дозволяє при роботі з двомірними додатками, де не потрібен потужний 3D-прискорювач, автоматично відключати дискретну відеокарту і використовувати винятково вбудоване у чіпсет графічне ядро. Крім того, відключення дискретної графіки означає і відключення активної системи охолодження - джерела шуму, а це вже важливо для настільних машин.

Тестуєма нами материнська плата ASUS M4N72-E заснована на наборі системної логіки nForce 750a SLI. Однак компанія ASUS, застосувавши чіпсет з вбудованим графічним ядром і технологією Hybrid SLI, відмовилася від використання цих можливостей, віддавши перевагу класичному режиму SLI. Ця материнська плата розрахована на роботу з процесорами компанії AMD, які встановлюються в Socket AM3 / AM2+ / АМ2, і оперативною пам'яттю типу DDR2 загальним об'ємом до 16 ГБ.

ASUS M4N72-E

Специфікація материнської плати ASUS M4N72-E:

Виробник

ASUS

Модель

M4N72-E

Чіпсет

nForce 750a SLI

Процесорний роз’єм

Socket AM2+

Підтримувані процесори

Phenom II/Athlon X4/Athlon X3/ Athlon X2(AM3 CPU)Підтримка сімейства 45нм процесорів
Підтримка процесорів Socket AM2+ / AM2:
Athlon /Phenom X4/Athlon X2/Phenom X3/Sempron

Системна шина, МГц

HyperTransport 3.0 підтримуюча до 5600 МТ/c
2000/1600 МТ/c для AM2 CPU

Використовувана пам'ять

DDR2 1300(O.C.)/ 1200/1066/800/667 ECC, Non-ECC, Un-buffered Memory

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 16 Гб

Слоти розширення

2 x PCI Express 2.0 x16 (підтримують технологію SLI у режимі х8+х8)
2 x PCI Express x1
2 x PCI

Дискова підсистема

На чіпсеті NVIDIA nForce 750a SLI:
6 x SATA 3.0 Гб/с з підтримкою RAID 0, 1, 0+1, 5 і JBOD
1 xUltraDMA 133/100/66 для підключення 2 РАТА пристроїв

LAN

Гігабітний мережний LAN контролер Realtek 8211CL з підтримкою AI NET 2

Звукова підсистема

8-канальний High-Definition Audio кодек VIA1708S

IEEE 1394

Контролер VIA VT6308Р підтримує 2 порти IEEE 1394a

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Пасивна система охолодження, що складається з алюмінієвих радіаторів

Роз’єми для вентиляторів

1 x CPU
2 x корпусних вентиляторів

Зовнішні порти I/O

2 x PS/2 порти для підключення клавіатури і миші
1 x оптичний S/PDIF вихід
1 x IEEE 1394a
6 x USB 2.0/1.1 порти
1 x LAN (RJ45)
6 x аудіо портів (для 8 канального звуку)

Внутрішні порти I/O

1 x FDD
1 х COM
1 x IEEE 1394a
6 x USB
1 x IDE
6 х SATA
1 x S/PDIF вихід
1 х CD вхід
Роз’єми системної панелі

BIOS

8 Mb Flash ROM AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0, ASUS EZ Flash 2, CrashFree BIOS 2

Можливості розгону

Зміна частоти:
FSB від 200МГц до 600МГц з кроком 1МГц,
PCI-Express від 100МГц до 150МГц з кроком 1МГц,
пам'яті, швидкості шини HyperTransport.
Зміна напруги на: процесорі, пам'яті, контролері пам'яті, північному мосту, шині HyperTransport.

Фірмові технології

ASUS Power Saving Solutions:
8+1 Phase Power Design
ASUS Anti-Surge Protection
ASUS Green Design:
EPU  (ASUS EPU працює тільки з процесорами AM3/AM2+)
ASUS AI Nap
Express Gate
ASUS Quiet Thermal Solution:
- ASUS Fanless Design:stylish heatsink solution
- ASUS Q-Fan2
ASUS EZ DIY:
- ASUS Q-Connector
- ASUS CrashFree BIOS 2
- ASUS O.C. Profile
- ASUS EZ Flash 2

Комплектація

Інструкція і посібник користувача
4 x SATA кабелі
1 x UltraDMA 133/100/66 кабель
Заглушка ASUS Q-Shield
Набір Q-Connector
Шлейф для сполучення відеокарт в режимі SLI
DVD з драйверами і утилітами

Форм-фактор Розміри, мм

ATX 12"x 9,6"
305 x 244

Сайт виробника

http://www.asus.com/

Нову версію BIOS і драйвера можна скачати зі сторінки підтримки

Все цены на ASUS M4N72-E

ASUS M4N72-E

Компанія ASUS впакувала плату M4N72-E у коробку із щільного картону з якісною кольоровою поліграфією. На верхній стороні коробки зазначене: найменування плати, використовуваний чіпсет, підтримка лінійки процесорів Socket AM3, а також перелічені, на думку маркетологів компанії, найбільш важливі та цікаві фірмові технології і утиліти, такі як:

  • ASUS Turbo Key - унікальна функція, що дозволяє виконувати розгін системи натисканням кнопки на передній панелі корпуса комп'ютера.;
  • ASUS Anti-Surge Protection - спеціальний захист від сплесків напруги, які можуть пошкодити компонентам плати;
  • «8+1 фаза» - восьмифазний стабілізатор напруги для повної реалізації потенціалу нових процесорів AMD, забезпечує високу ефективність і чудові розгінні можливості. Крім того, на материнській платі встановлений додатковий однофазний стабілізатор для живлення модулів пам'яті та вбудованого контролера шини HyperTransport.

Також на коробці зазначено, що плата підтримує апаратно-програмний комплекс енергозбереження ASUS EPU, має вбудовану систему ASUS Express Gate і можливість встановлення двох відеокарт у режимі SLI.

ASUS M4N72-E

На звороті коробки розміщена фотографія самої плати і перелічені всі фірмові технології, які застосовані на платі. Окремо відзначені фірмові утиліти ASUS Turbo для розгону комп'ютера з-під операційної системи без її перезавантаження та ASUS EPU для оптимізації енергоспоживання в режимі реального часу, а також система живлення процесора за схемою «8+1 фаза».

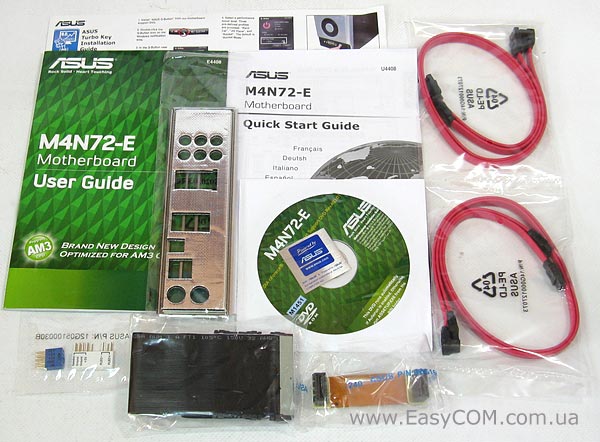

Відкривши коробку з материнською платою ASUS M4N72-E, ми зможемо там знайти:

  • Посібник користувача;
  • 4 x SATA-кабелі;
  • 1 x UltraDMA 133/100/66 кабель;
  • Набір Q-Connector;
  • Заглушка панелі портів введення-виводу ASUS Q-Shield;
  • Місток для з'єднання двох відеокарт у режимі SLI;
  • DVD з драйверами і утилітами.

У комплекті з платою відсутні перехідники для живлення SATA-пристроїв, додатковий модуль для виносного COM-порту та кабель для підключення FDD. Якщо роз’єми живлення для SATA-пристроїв, хоч і в малій кількості, але присутні практично на всіх сучасних блоках живлення, то, якщо виникне потреба, модуль виносного COM-порту та кабель підключення FDD доведеться купувати окремо.

ASUS M4N72-E

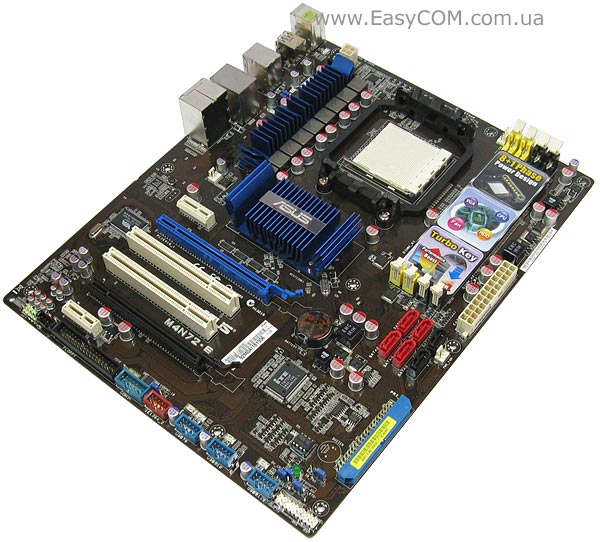

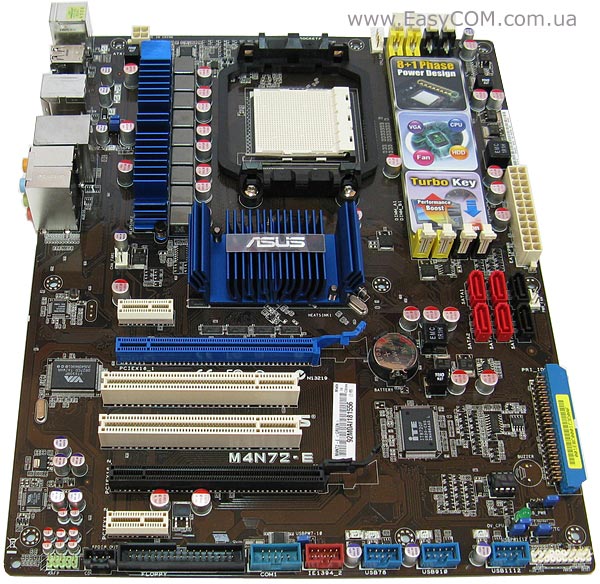

Материнська плата ASUS M4N72-E має продуманий дизайн - всі роз’єми зміщені на краю плати для легкого та зручного підключення. Але маємо також «мінус» - роз’єм IDE розпаяний паралельно платі, що може викликати незручність при підключенні до нього вже після зборки системи в деяких корпусах. Для встановлення оперативної пам'яті типу DDR2 плата має чотири 240-контактні роз’єми, сумарний максимальний об'єм встановлених модулів може складати 16 ГБ, що є чимало. Нагадуємо, що при встановленні більше 3 ГБ оперативні пам'яті необхідно використовувати 64-розрядні версії операційних систем. Для встановлення плат розширення на ASUS M4N72-E реалізовані 2 слота PCI і 2 слота PCI Express x1 2.0, а також 2 слота PCI Express x16 2.0 для встановлення двох відеокарт у режимі SLI, але працювати тоді вони будуть у режимі х8+х8.

ASUS M4N72-E

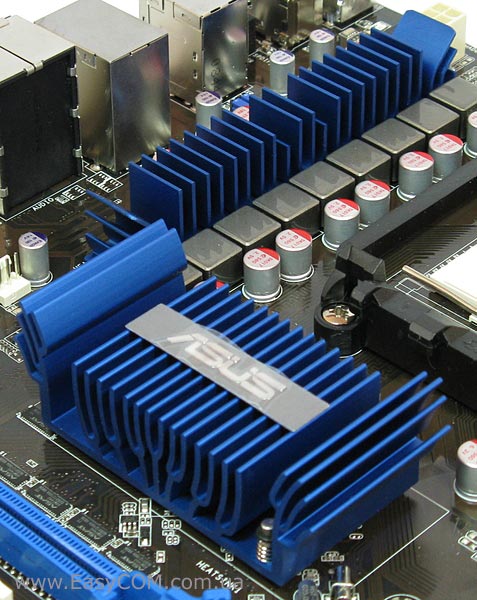

Чипсет NVIDIA nForce 750a SLI охолоджується алюмінієвим радіатором невеликого розміру. Радіатор має стильний зовнішній вигляд і чудово справляється зі своїм завданням - під час тестування він був трохи теплий. Також алюмінієвим радіатором накриті силові елементи в ланцюзі живлення процесора, на випадок використання процесорів з високим енергоспоживанням або розгону.

Щоб поліпшити вентиляцію всередині корпусу, на платі є два 3-контактних роз’єми для вентиляторів, які підтримують інтелектуальне регулювання швидкості обертання ASUS Q-Fan2.

ASUS M4N72-E

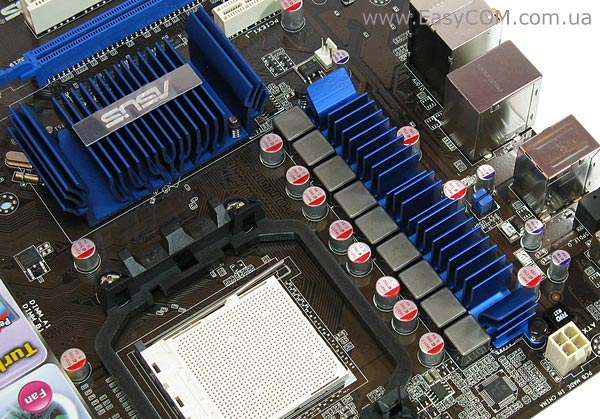

Система живлення, як вже було відзначено вище, виконана за схемою «8+1 фаза», де 8 фаз відповідають за живлення процесора, а завдяки додатковому однофазному стабілізатору живляться модулі пам'яті і контролер шини HyperTransport. Захист силових елементів у схемі живлення від перегріву виконує алюмінієвий радіатор з цілком достатньою площею розсіювання. Для фільтрації напруги встановлені закриті екрановані дроселі з феромагнітною сердцевиною та твердотільні конденсатори полімерного типу. Керує всією цією системою апаратно-програмний комплекс ASUS EPU, що забезпечує керування енергоспоживанням у режимі реального часу. Єдиним недоліком вузла живлення можна вважати використання тільки 4-контактного роз’єму живлення ATX12V.

ASUS M4N72-E

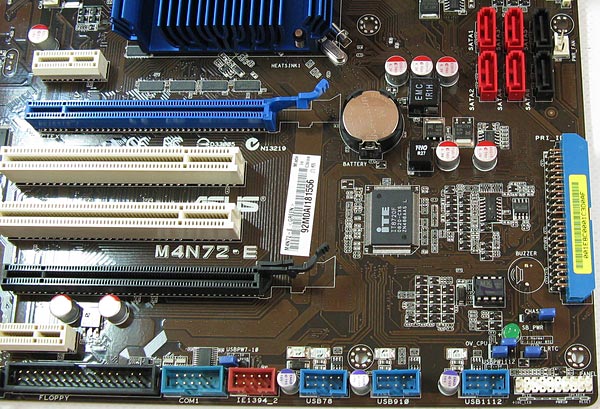

Широкі можливості у створенні дискової підсистеми реалізовані в самому чіпсеті nForce 750a SLI і цілком достатні практично для будь-якого користувача. Чіпсет обслуговує підтримку:

  • 6 SATA-пристроїв зі швидкістю передачі даних 3 Гбіт/с і можливістю організації RAID-масивів рівнів 0, 1, 0+1, 5 і JBOD;
  • інтерфейс UltraDMA 133/100/66 для підключення 2-х PATA-пристроїв.

Також цей чіпсет підтримує 12 портів USB, з яких шість виведені на задню панель, а інші розміщені на платі для підключення USB-портів передньої панелі, картрідера і т.ін.

Інтерфейс підключення FDD-накопичувача і COM-порт вбудовані у контролер введення-виводу IT8712F.

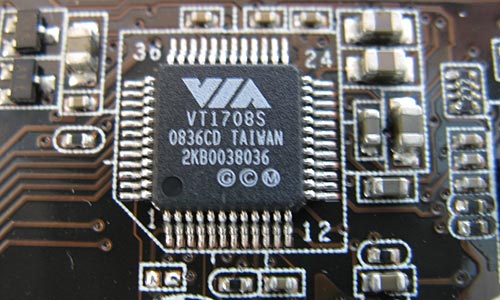

Звукова підсистема реалізована на HD-кодеку 8-канального звуку VIA VT1708S, що підтримує функцію ASUS Noise Filtering і оптичний вихід S/PDIF.

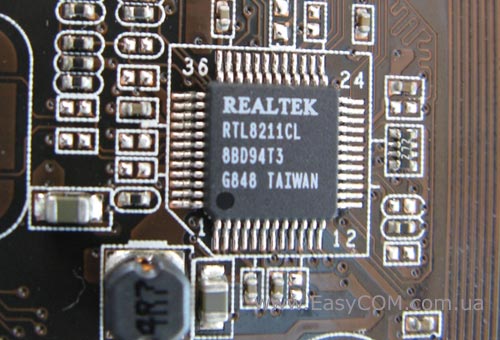

За мережні з'єднання відповідає гігабітний LAN-контролер Realtek RTL8211CL з підтримкою функції ASUS AI NET 2, що може тестувати мережні підключення без завантаження ОС і виявляти неполадки в кабелі, якщо його довжина не перевищує 100 м.

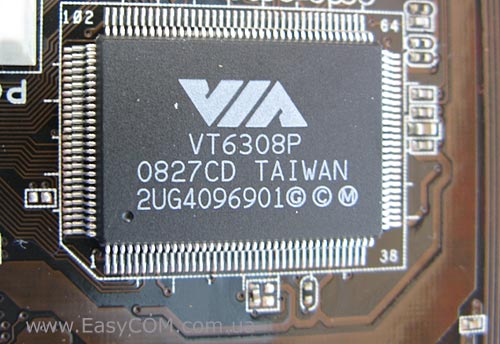

Контролер VIA VT6308Р обслуговує інтерфейс IEEE 1394a, що має 2 порти для підключення високошвидкісних цифрових аудіо та відеопристроїв, таких як цифрові відеокамери, зовнішні пристрої зберігання інформації і т.ін. Один з портів виведений на задню панель, а другий розведений на платі і до нього при необхідності можна підключити ще один порт IEEE 1394a.

ASUS M4N72-E

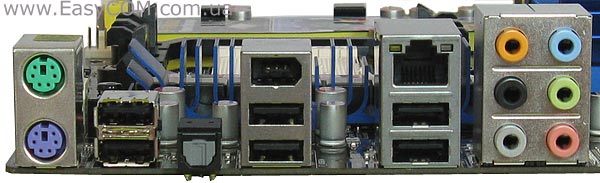

На задню панель материнської плати ASUS M4N72-E виведені наступні порти:

  • два PS/2 для підключення клавіатури і миші;
  • 6 роз’єм USB 2.0/1.1;
  • оптичний S/PDIF;
  • роз’єм підключення інтерфейсу IEEE 1394a;
  • роз’єм RJ45 для мережних з'єднань;
  • 6 аналогових роз’ємів для підключення 8-канального звуку.

BIOS

BIOS материнської плати ASUS M4N72-E заснований на коді відомої компанії AMI і має великий набір налаштувань, з яких всі стосовно розгону знаходяться у розділі «AI Tweaker»:

На цій вкладці можна вручну виставити множник процесора, а також змінити:

  • частоту FSB у межах від 200 до 600 МГц з кроком 1 МГц;
  • частоту шини PCI Express від 100 до 150 МГц з кроком 1 МГц;
  • частоту, а також таймінги і подтаймінги оперативної пам'яті;
  • швидкість шини HyperTransport;
  • частоту контролера пам'яті.

Тут же можна змінити напруги живлення таких вузлів:

  • ядра процесора з кроком 12,5 мВ;
  • контролера пам'яті з кроком 12,5 мВ;
  • оперативної пам'яті від 1,8 В до 2,5 В з кроком 0,1 В;
  • шини HyperTransport від 1,2 В до 1,5 В з кроком 0,1 В;
  • північного мосту nForce 750a SLI від 1,1 В до 1,4 В з кроком 0,1 В.

Такий набір налаштувань повинен забезпечити гарний розгінний потенціал плати. При цьому небезпечні для компонентів значення BIOS виділяє червоним кольором, а в інформаційному вікні праворуч відображає стандартні значення або ті, що рекомендуються. Варто відзначити, що всі значення можна поставити в режим «Auto», щоб система сама підібрала оптимальну напругу та частоту.

ASUS M4N72-E

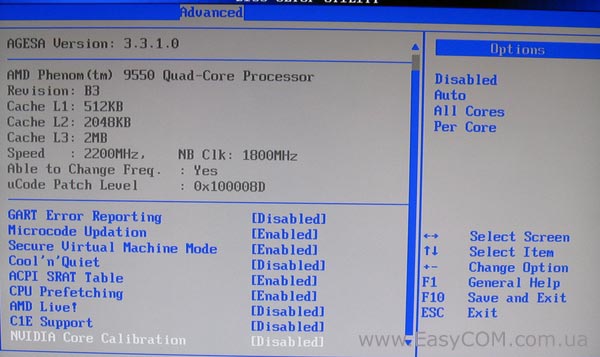

Вкладка «Advanced» відображає інформацію про встановлений процесор і надає доступ до керування всіма процесорними технологіями.

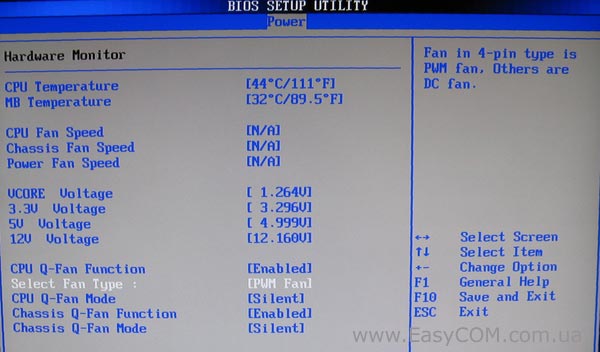

На вкладці «Power» звично розмістився моніторинг системи. Він відображає інформацію щодо температури процесора і материнської плати, а також діючі значення напруг на ядрі процесора і основних ліній живлення. Тут представлена інформація про частоту обертання вентиляторів і є доступ до фірмової технології ASUS Q-Fan2 для оптимізації їх роботи.

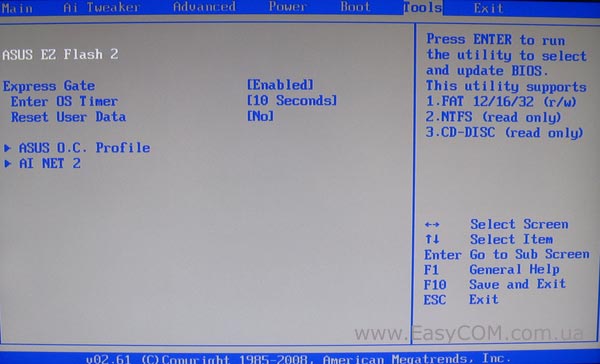

Вкладка «Tools» призначена для керування такими утилітами:

  • ASUS EZ Flash 2 - утиліта дає можливість оновити BIOS без завантаження будь-якої операційної системи;
  • ASUS Express Gate - вбудована, що стартує всього за 5 секунд, система забезпечує доступ в інтернет без необхідності завантаження Windows;
  • ASUS O.C. Profile - утиліта для створення декілька варіантів налаштувань BIOS з можливістю зберегти їх в CMOS-пам'яті або в окремому файлі;
  • ASUS AI NET 2 - тестує мережні підключення без завантаження ОС, всі неполадки в кабелі довжиною до 100 м вказуються з точністю до одного метра.

Тестування

Для тестування материнської плати використовувалося наступне обладнання.

Процесор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR2-800 1024 Мб Apacer PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

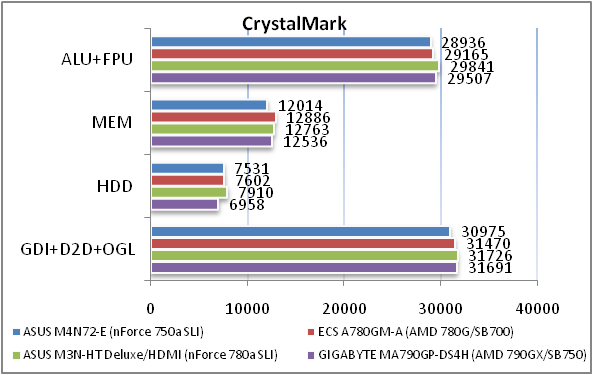

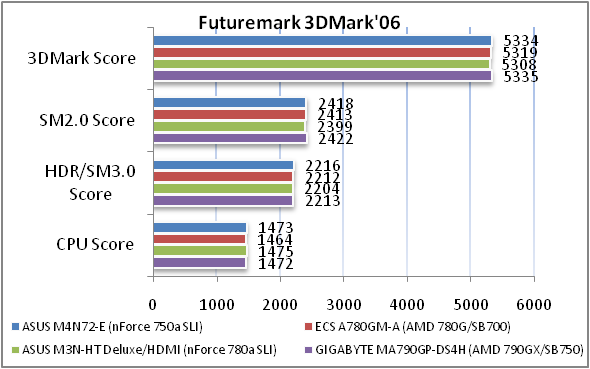

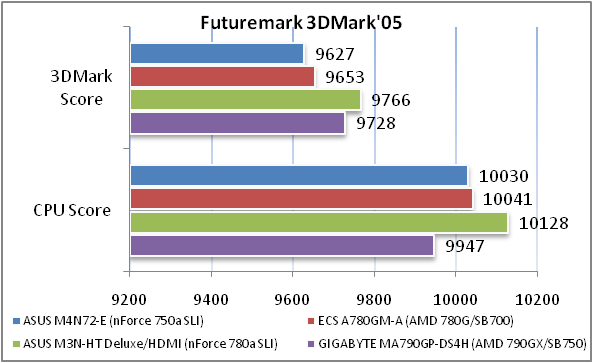

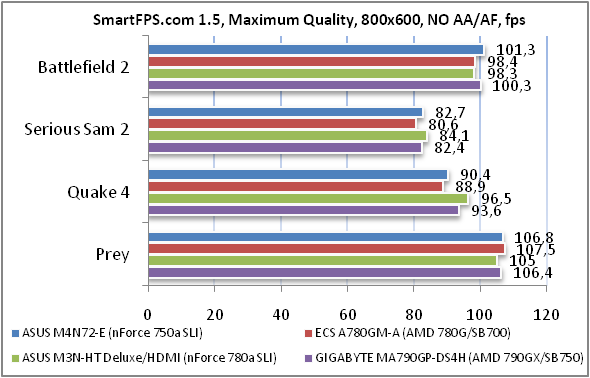

Материнська плата ASUS M4N72-E за рівнем продуктивності не виділяється серед суперників і аналогів.

Технологія енергозбереження ASUS EPU (Energy Processing Unit) на материнській платі ASUS M4N72-E

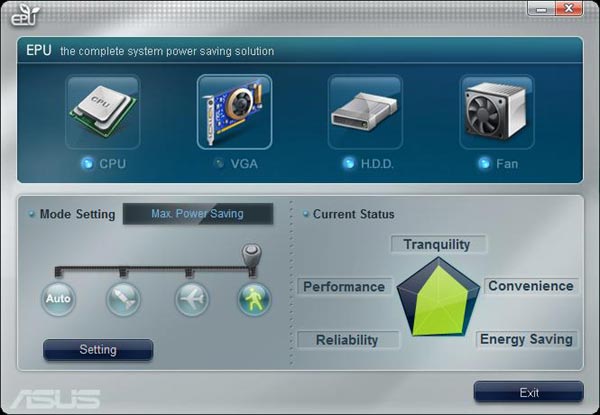

Інтерфейс утиліти апаратно-програмного комплексу енергозбереження ASUS EPU інтуїтивно зрозумілий. У верхньому вікні вибирається енергозбереження яких компонентів повинно проводитися: процесора, відеокарти, жорсткого диску, вентиляторів, а в нижньому, за допомогою повзунка, вибирається один з готових профілів.

Можливості розгону

При використанні двоядерного процесора на ядрі Windsor, нам вдалося запустити плату при частоті FSB 300 МГц, що є дуже навіть непоганим результатом.

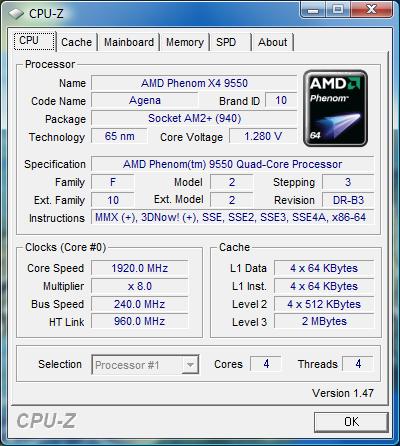

А ось при встановленні чотирьохядерного процесора Phenom, частоту шини вийшло підняти лише до 240 МГц, що є досить посереднім результатом.

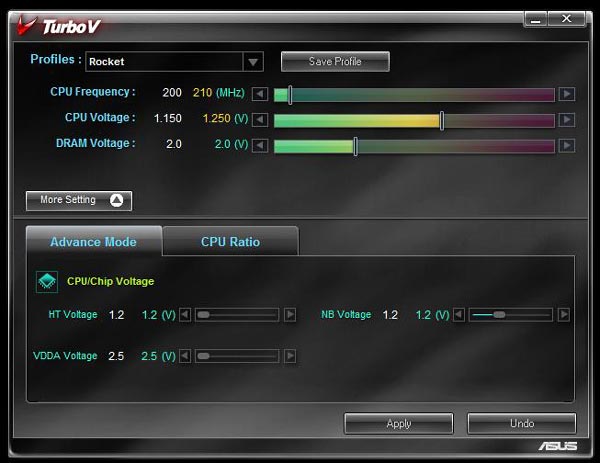

Продовжуючи експерименти з розгоном, ми вирішили перевірити роботу фірмової утиліти ASUS Turbo з чотирьохядерним процесором Phenom.

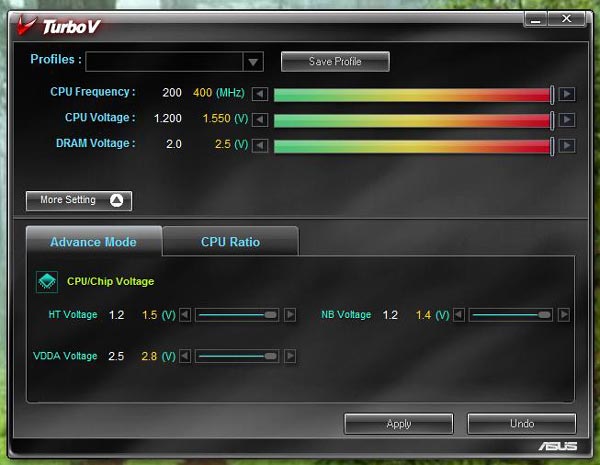

Інтерфейс утиліти простий і зрозумілий. Вона може змінювати частоту FSB, напруги на процесорі, оперативній пам'яті, шині HyperTransport і північному мосту. Обрані значення можна зберігати в профілі і перемикати їх між собою при необхідності. Але для досягнення більш зсуттєвих результатів все-таки доведеться попередньо зменшити в BIOS частоту пам'яті та швидкість шини HyperTransport.

Максимально можлива частота шини FSB в цій утиліті обмежена 400 МГц. Напругу живлення можна піднімати до таких меж:

  • CPU - 1,55В;
  • DRAM - 2,5В;
  • HyperTransport - 1,5В;
  • VDDA - 2,8В;
  • NB - 1,4В.

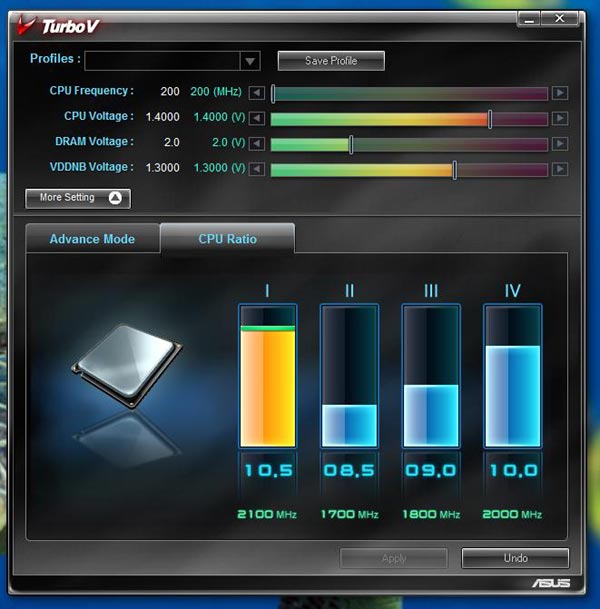

При використанні процесорів Phenom є можливість завдання індивідуальної частоти для кожного ядра за допомогою незалежного множника.

Висновки

Материнська плата ASUS M4N72-E має широкий набір можливостей і фірмових технологій і розрахована на побудову продуктивної конфігурації комп'ютера з процесором AMD. Вона відмінно підійде у якості основи як для домашнього мультимедійного центру або офісного продуктивного комп'ютера, так і для потужної ігрової машини, особливо за умови використання двох відеокарт в режимі SLI. Крім того, плата має гарний розгінний потенціал при використанні двоядерних процесорів, а широкий набір налаштувань BIOS, необхідних для розгону, дозволить ентузіастам оверклокінгу перевершити частоти, що скорилися нам. Також плата має такі ефективні "оверклокерські" інструменти, як фірмова утиліта ASUS Turbo, що значно полегшує процес розгону системи.

Крім того, плата ASUS M4N72-E цікава тим, що в ній застосована вже знайома нам технологія Express Gate, що дозволяє одержати доступ до багатьох інтернет-функцій ПК без завантаження Windows, всього через 5 секунд після включення.

До мінусів цієї плати можна віднести відмову фірмою ASUS використовувати вбудоване у чіпсет nForce 750a SLI графічне ядро, що суттєво розширило б коло потенційних покупців.

Позитивні якості:

  • висока продуктивність;
  • підтримка технології SLI;
  • підтримка шини PCI Express 2.0;
  • 6 роз’ємів SATA з підтримкою RAID 0, 1, 0+1, 5 і JBOD;
  • 8+1-фазний стабілізатор живлення процесора.

Недоліки:

  • відсутність LPT порту;
  • не зовсім зручна орієнтація роз’єму IDE;
  • використання 4-контактного роз’єму живлення ATX12V;
  • не реалізоване вбудоване у чіпсет графічне ядро.
