Огляд материнської плати ASUS M4N68T-M для Socket AM3

Набір системної логіки NVIDIA GeForce 7025 + nForce 630a для материнських плат під процесорний роз’єм Socket АМ2 був представлений компанією NVIDIA у далекому (згідно міркам комп'ютерної індустрії) 2007 року. У якості його основних конкурентів тоді виступали AMD 690G, а також власна зв'язка GeForce 6150 SE + nForce 430, адже по суті GeForce 7025 + nForce 630a є ні що інше, як перейменований північний міст GeForce 6150 SE і трохи перероблений південний міст nForce 430, об'єднані в один кристал. І ось сьогодні, поки компанія NVIDIA зайнята розробкою і впровадженням серії nForce 900, а AMD вже випустила чіпсети 800-ї серії, і, здавалося б, часи nForce 630a назавжди пройшли, компанія ASUS запропонувала дві недорогі материнські плати на наборі системної логіки GeForce 7025 + nForce 630a. Це ASUS M2N68-AM PLUS, сумісна з процесорними роз’ємами Socket АМ2\АМ2+ і героїня нашого огляду – материнська плата ASUS M4N68T-M, що підтримує роботу винятково з процесорами з роз’ємом Socket AM3.

ASUS M4N68T-M

Що ж, давайте глянемо на її основні специфікації:

Виробник

ASUS

Модель

M4N68T-M

Чіпсет

NVIDIA GeForce 7025 / NVIDIA nForce 630a

Процесорний роз’єм

Socket AM3

Підтримувані процесори

Phenom II, Athlon II, Sempron 100

Системна шина, МТ/с

2000/1600

Підтримувана пам'ять

2х 240 контактних DIMM двоканальної архітектури до 8 ГБ
DDR3 з частотою роботи 1800*/1600*/1333/1066
*Процесори AMD AM3 серій 100 і 200 CPU підтримують пам'ять DDR3 з частотою до 1066 МГц

VGA

Інтегрований NVIDIA GeForce 7025
Підтримка Shader Model 3.0, DirectХ 9.0c
Максимальна кількість виділюваної пам'яті 256 МБ
Підтримка RGB з максимальною роздільною здатністю 1920 x1440

Слоти розширення

1 x PCIe x16
1 x PCIe x1
2 x PCI

Дискова підсистема

1 x UltraDMA 133/100
4 x SATA 3 ГБ/с
Підтримка RAID 0,1,5,10,JBOD

Звукова підсистема

Кодек 8-канального VIA VT1708B/S High Definition Audio

Підтримка LAN

Мережний контролер Realtek RTL8211CL Gigabit LAN

Живлення

4-контактний роз’єм ATX 12V живлення
24-контактний EATX роз’єм живлення

Охолодження

Алюмінієвий радіатор на чіпсеті

Роз’єми для вентиляторів

1 x CPU
1 x корпусний вентилятор

Зовнішні порти I/O

1 x LPT
1 x VGA
1 x COM
1 x PS/2 Клавіатура
1 x PS/2 Миша
1 x LAN(RJ45) порт
4 x USB 2.0/1.1
3 х аудіо роз’єми

Внутрішні порти I/O

3 х USB роз’єми підтримуючі 6 USB 2.0 портів
1 x IDE роз’єм
1 x S/PDIF вихід
Роз’єм системної панелі
Аудіо роз’єм передньої панелі

BIOS

8 Mb Flash ROM, AMI BIOS, Pnp, DMI2.0, Wfm2.0, SM BIOS v2.5, ACPI 2.0a

Можливості розгону

Зміна частоти: FSB і GPU, PCI-Express, швидкості шини HyperTransport.
Зміна напруги на: процесорі, пам'яті, чіпсеті.

Фірмові технології

ASUS EPU-4 Engine, ASUS Express Gate, ASUS Anti-Surge Protection, ASUS Q-Fan, ASUS CrashFree BIOS 3, ASUS EZ Flash 2, ASUS AI NET 2 и ASUS MyLogo 2, ASUS Turbo Key, SFS (Stepless Frequency Selection) и ASUS C.P.R. (CPU Parameter Recall)

Комплектація

Посібник користувача
Заглушка
1 x UltraDMA 133/100/66 кабель
1 x SATA кабель даних
1 x SATA кабель живлення
1 х CD з програмним забезпеченням

Форм-фактор
Розміри, мм

uATX,
244 x 208

Сайт виробника

http://www.asus.ua/

Нову версію BIOS і драйверів можна скачати з сайта підтримки.

Все цены на ASUS M4N68T-M

ASUS M4N68T-M

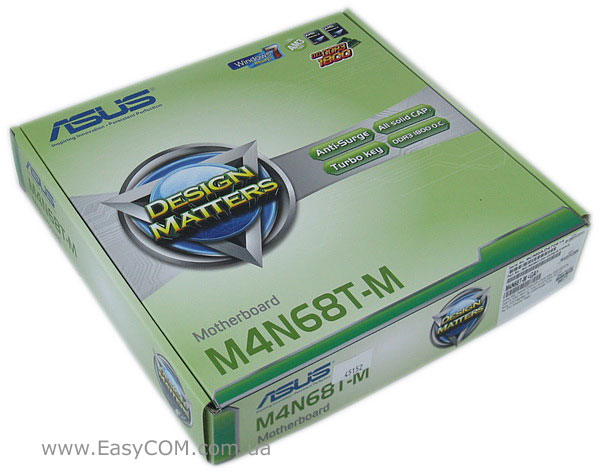

Материнська плата ASUS M4N68T-M поставляється у вже відомій світло-зеленій упаковці, на лицьовій стороні якої крім індексу моделі, виробник звертає увагу споживачів на те, що материнська плата розрахована на встановлення процесорів з роз’ємом АМ3, підтримує пам'ять стандарту DDR3 з частотою до 1800 МГц і сумісна з Windows 7.

ASUS M4N68T-M

На звороті коробки розміщена докладна інформація про деякі технології, які використовує ASUS M4N68T-M і основні специфікації плати.

Давайте зупинимося на технологіях, на які звернув увагу виробник:

  • Anti-Surge Protection - технологія захищаюча материнську плату і підключені до неї пристрої від перебоїв і стрибків у живленні.
  • Turbo Key після нетривалого налаштування дозволяє збільшувати продуктивність системи за допомогою автоматичного розгону по натисканню кнопки включення комп'ютера коли це необхідно. Практично аналог заповітної кнопки Turbo на стареньких корпусах, яка не давала спокою стільком починаючим користувачам ПК у 90-х роках.
  • Express Gate - фірмова оболонка компанії ASUS, що дозволяє запускати деякі попередньо встановлені програми для серфінгу в інтернеті, не завантажуючи операційну систему.
  • ASUS EPU - ця технологія спрямована на оптимізацію енергоспоживання всіх компонентів системи для досягнення максимальної ефективності і заощадливості.

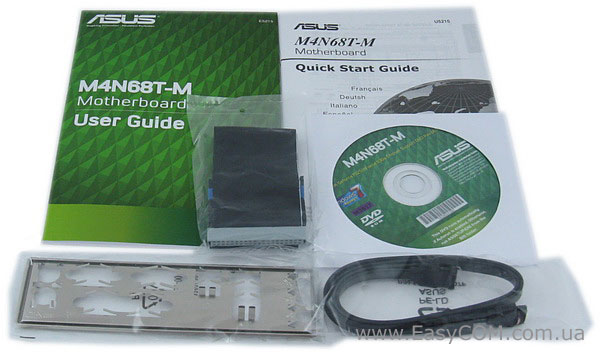

Комплектацію ASUS M4N68T-M не назвеш багатою, вона має все лише саме необхідне для роботи з материнською платою:

  • Посібник користувача;
  • Заглушку інтерфейсної панелі;
  • 1 x UltraDMA 133/100/66 кабель;
  • 1 x SATA кабель даних;
  • 1 x SATA кабель живлення;
  • 1 х CD з програмним забезпеченням.

Втім, для такого бюджетного продукту цей комплект поставки аж ніяк не є недоліком.

ASUS M4N68T-M

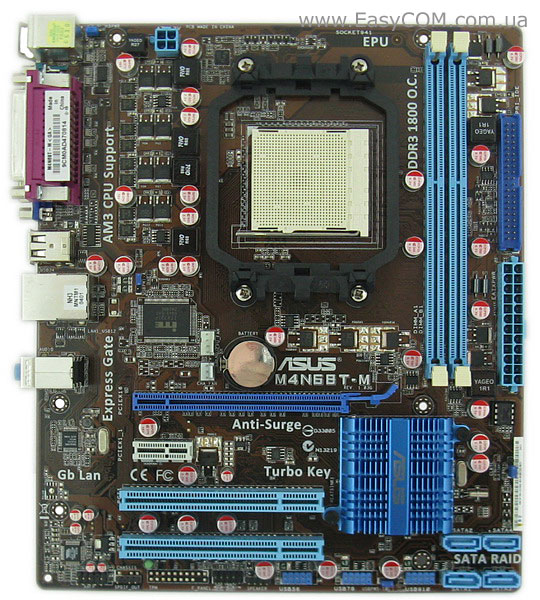

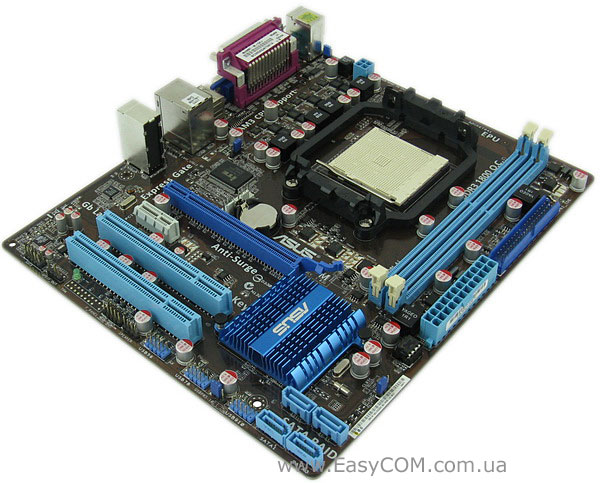

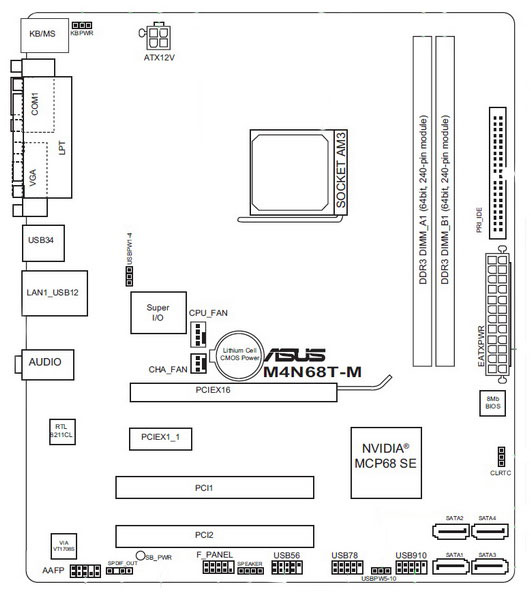

Друкована плата ASUS M4N68T-M виконана на текстоліті коричневого кольору і має формат microATX. Компонування елементів на ній навряд чи доставить незручності користувачу, адже всі роз’єми знаходяться у найбільш підходящіх для них місцях на краях плати, і при цьому грамотно підключені до них проводи не будуть заважати циркуляції повітря навіть у невеликому корпусі.

ASUS M4N68T-M

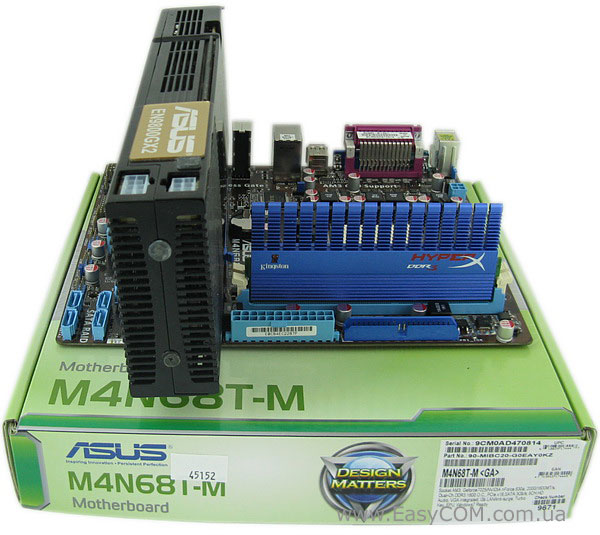

Однак встановлена в слот PCIe x16 відеокарта великої довжини буде заважати монтажу модулів оперативної пам'яті. Відзначимо, що роз’єми SATA не перекриваються, якою б довгою і масивною відеокарта не була.

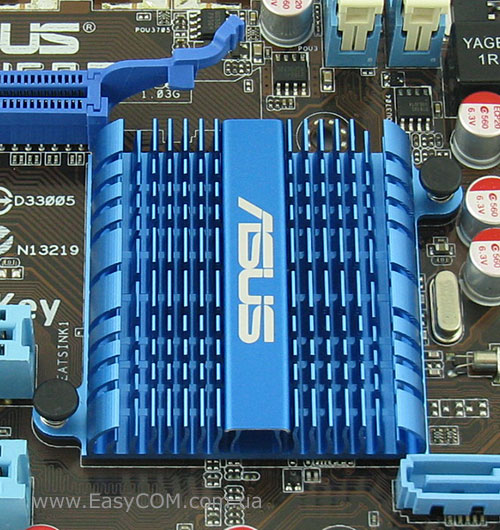

Як ми вже згадували, північний і південний мости об'єднані в один кристал з кодовою назвою MCP68 SE, який охолоджується алюмінієвим радіатором середніх розмірів синього кольору. Тепловиділення кристала знаходиться на невисокому рівні, тому цього радіатора цілком достатньо для його ефективного охолодження.

Радіатори на MOSFET відсутні, що може негативно позначитися на розгінному потенціалі плати, але, взагалі, їх відсутність є нормою для продуктів цієї цінової категорії.

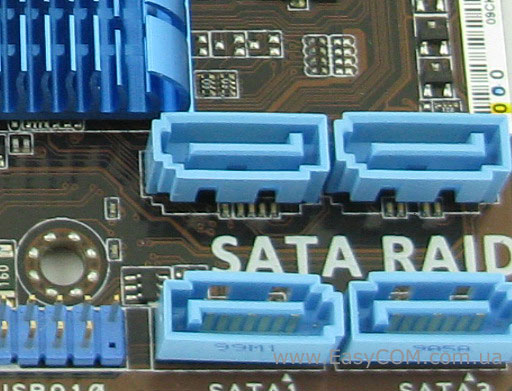

На базі південного мосту nForce 630а реалізовано 4 порту SATA з можливістю організації RAID масиву 0,1,5,10 і JBOD. Також південний міст підтримує один роз’єм IDE, що дозволяє підключити два пристрої UltraDMA. Поруч з портами SATA на нижньому краї материнської плати розпаяно три внутрішні роз’єми USB 2.0, а також роз’єми для підключення кнопок передньої панелі, світлодіодів і аудіовиходів.

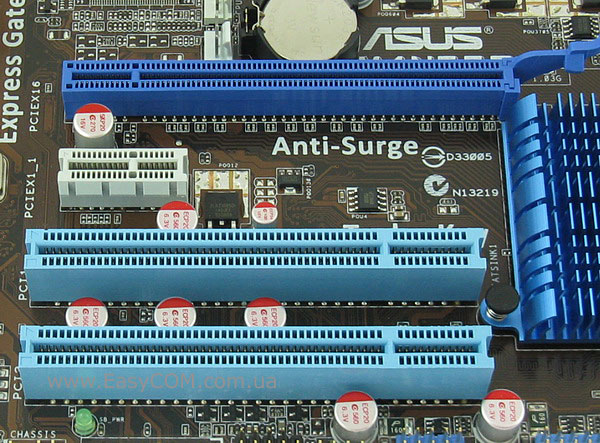

Ліворуч від чіпсету ми бачимо набір слотів розширення, який представлено одним повноцінним слотом PCIe x16, одним PCIe x1 і двома звичайними PCI-слотами, що розташовані під ними. Непогана комбінація інтерфейсів, як для недорогої плати, яка може бути використана для «апгрейду» системи.

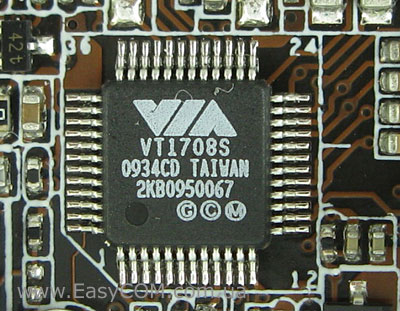

Праворуч від слотів розширення розпаяний мережний контролер Realtek RTL8211CL, що забезпечує швидкість підключення до 1000 Мбіт\с, а трохи нижче під ним ми бачимо кодек 8-канального звуку VIA VT1708B/S High Definition Audio.

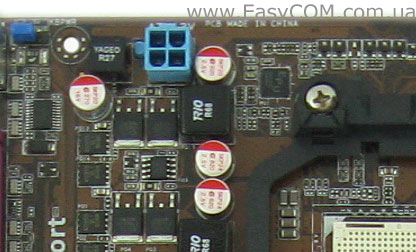

Для забезпечення живлення процесора використовується 4-контактний роз’єм. Тенденція по застосуванню 8-контактних роз’ємів живлення процесора поки ще не торкнулася бюджетних продуктів більшості виробників материнських плат.

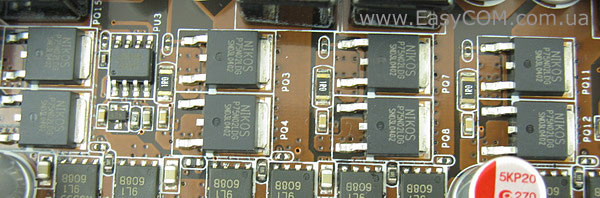

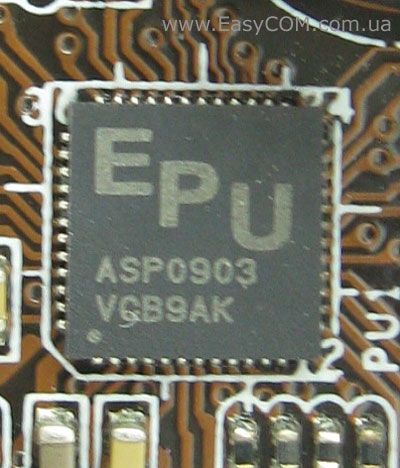

Схема стабілізації живлення: 4+1 фази з використанням ШІМ-контролера EPU ASP0903, що повинно забезпечити ефективне і стабільне живлення елементів системи навіть з встановленим трьох- або чотирьохядерным процесором. Однак такий стабілізатор і 4-контактний роз’єм живлення не дозволяють сподіватися на рекордні можливості розгону.

ASUS M4N68T-M

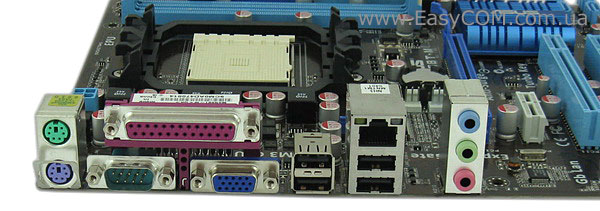

На задній панелі можна знайти наступні порти:

  • 1 x LPT
  • 1 х COM
  • 1 x VGA
  • 1 x PS/2 Клавіатура
  • 1 x PS/2 Миша
  • 1 x LAN(RJ45) порт
  • 4 x USB 2.0/1.1
  • 3 х аудіо роз’єм

Як бачимо панель портів зовсім не балує різноманітністю, хоча ті, у кого ще збереглися робочі пристрої з інтерфейcами підключення LPT і СOM, будуть раді побачити на платі відповідні порти. Однак відсутність підтримки цифрових інтерфейсів для монітора трохи обмежує спектр застосування плати.

ASUS M4N68T-M

BIOS

BIOS материнської плати ASUS M4N68T-M заснован на коді AMI і, незважаючи на бюджетний статус продукту, надає користувачу достатньо можливостей для налаштування і розгону системи.

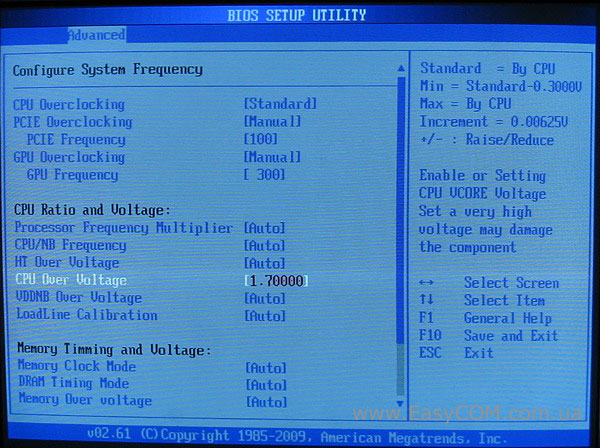

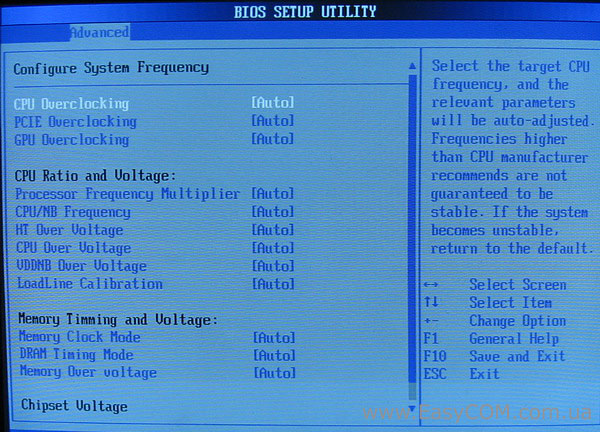

Всі основні налаштування, що стосуються розгону, зібрані у розділі JumperFree Configuration у вкладці Advanced.

Початково користувачу пропонується вибрати в якому режимі здійснювати роботу системи і її розгін:

  • Auto,
  • Manual,
  • Standart,
  • Overclock profile.

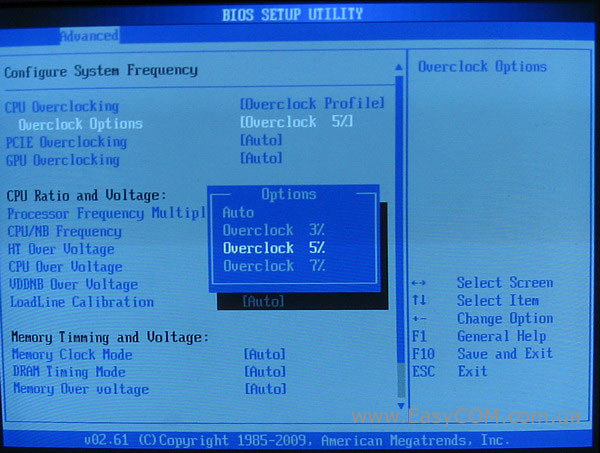

У режимі Auto, налаштування системи здійснюється автоматично, у режимі Manual користувачу надається можливість вручну задати практично будь-який параметр у системі, в режимі Standard - ці можливості трохи обмежені ы дають можливість змінювати лише основні параметри, такі як частота вбудованого графічного ядра, шини PCIe, опорна частота ы напруга на процесорі. Для користувачів, бажаючих одержати невеликий приріст продуктивності, не вдаючись у деталі, пропонується режим Overclock Profile.

Він дозволяє збільшити продуктивність системи на 3, 5 або 7% за допомогою одного дії. Але ми зупинимося докладніше на режимі Manual і подивимося, які можливості він надає користувачу.

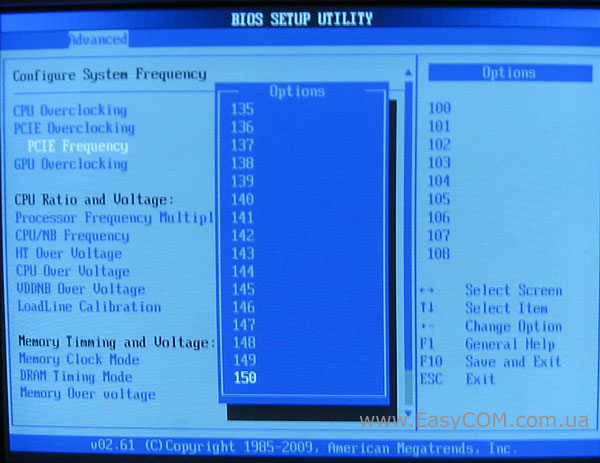

Опорну частоту процесора можна змінювати в інтервалі від 200 МГц до 300 МГц з кроком 1 МГц.

Частоту шини PCIe можна змінювати від 100 МГц до 150 МГц з кроком 1 МГц.

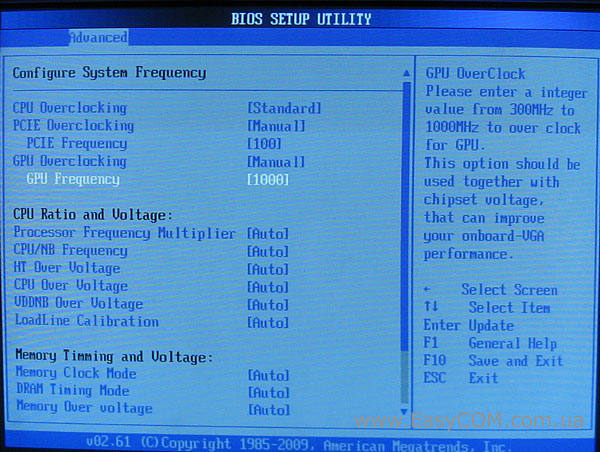

Частота вбудованого графічного ядра регулюється в інтервалі від 300 МГц до 1000 МГц також з кроком 1 МГц.

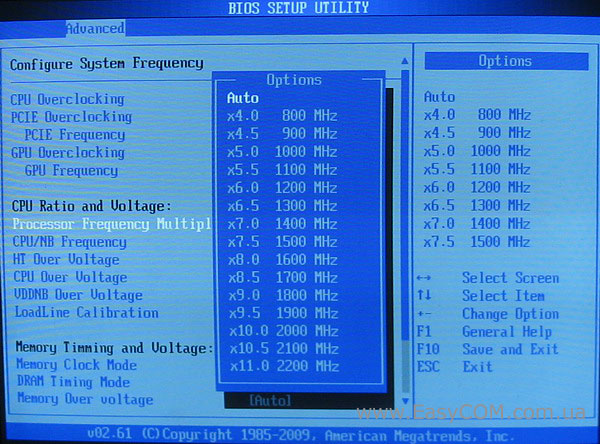

У розділі CPU Ratio and Voltage користувач може вручну задати множник частоти процесора від х4 до х35 з кроком х0,5 і шини HyperTransport від х4 до х20 з кроком х1,0.

У цьому ж розділі можна задати напругу, що подається на процесор, і вибрати напругу живлення шини HyperTransport – 1,2 В або 1,3 В.

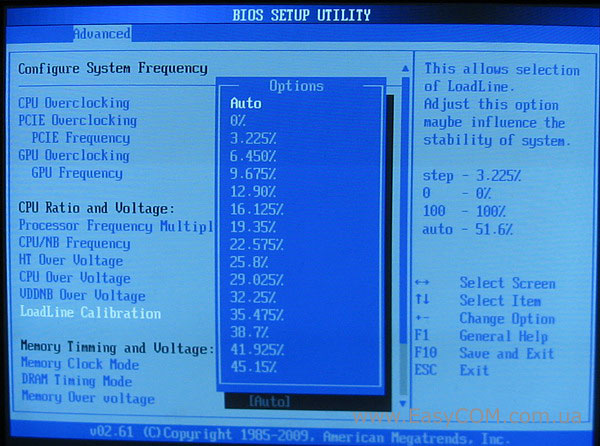

Також можна відкалібрувати навантажувальну лінію в інтервалі від 0% до 100% з кроком 3,225%, спробувавши знайти такий рівень компенсації осідання напруги при навантаженні на процесор, при якому забезпечується найбільша стабільність системи.

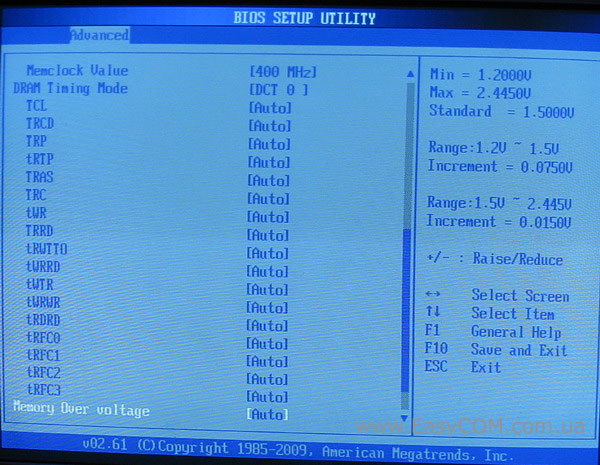

У наступному розділі Memory Timming and Voltage користувачу надається можливість встановити частоту роботи пам'яті, її таймінги і напругу її живлення в діапазоні від 1,2 В до 2,44 В.

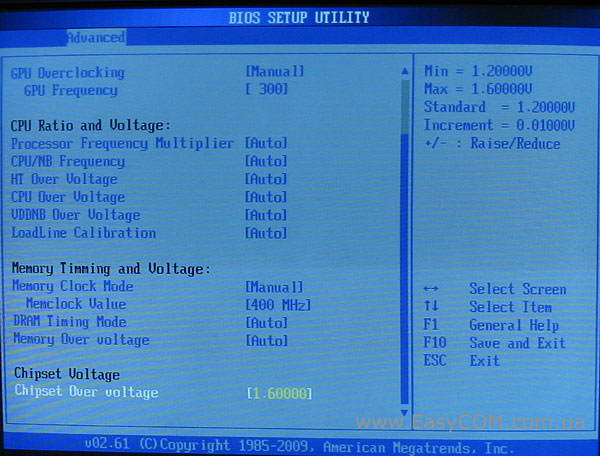

Останній пункт стосується винятково напруги, що подається на чіпсет, його значення можна встановити в інтервалі від 1,2 В до 1,6 В.

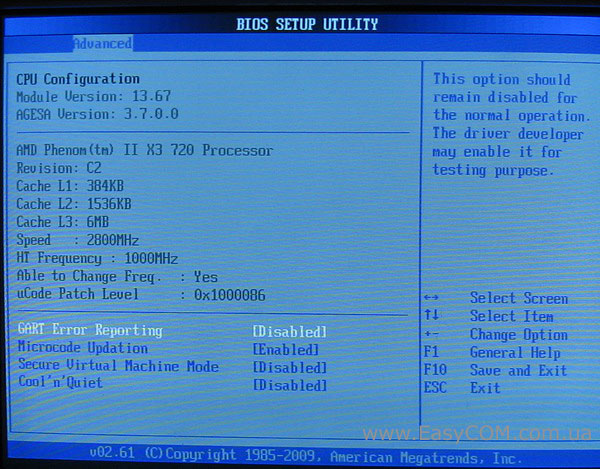

У підрозділі CPU Configuration можна виконати такі налаштування:

  • Включення опції GART дозволяє тестування таблиць пам'яті Graphics Address Relocation Table.
  • Опція Microcode Updation дозволяє виправляти помилки мікрокоду процесора засобами BIOS, поліпшуючи тим самим його роботу.
  • Secure Virtual Machine Mode відповідає за активацію технології AMD Virtual Machine і може виявитися дуже корисною при встановленні серверної ОС або Windows 7.
  • Включення режиму Cool 'n' Quiet запускає енергозберігаючі технології, які автоматично знижують частоту і напругу живлення процесора при відсутності навантаження.

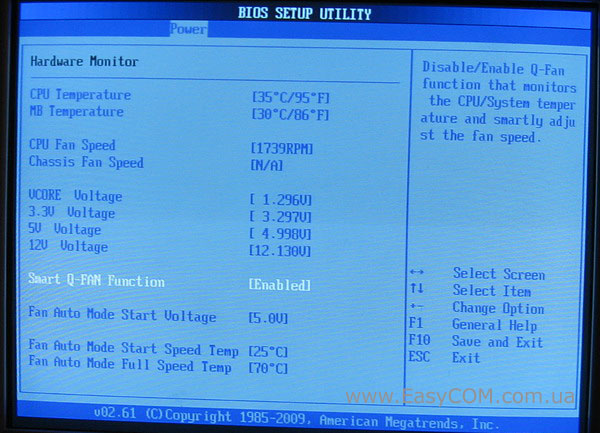

У вікні Hardware Monitor користувач може стежити за показаннями термодатчиків на процесорі і чіпсеті, стежити за напругою на лініях живлення 3.3В, 5В и 12В, а також активувати функцію Q-Fan, яка автоматично регулює швидкість обертання кулера на процесорі. Однак для максимально ефективної роботи в цьому режимі, необхідно вручну задати значення температури, при якій швидкість обертання вентиляторів повинна змінюватися.

На жаль функції розблокування прихованих ядер процесора в материнській платі немає, що, враховуючи її вартість, можна вибачити.

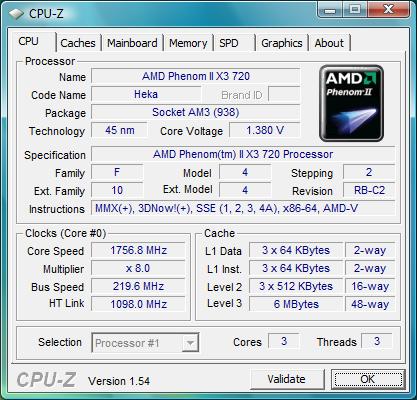

Можливості для розгону для бюджетного продукту досить широкі, але результат розгону не радує: частоту шини змогли підняти лише до 219 МГц.

Тестування

Процесор

AMD Phenom II X3 720 (Socket AM3, 2,8 ГГц, 7,5 МБ cache)

Вентилятор процесора

Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX

Графічний прискорювач

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

 Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Привід оптичних дисків

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC F3

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

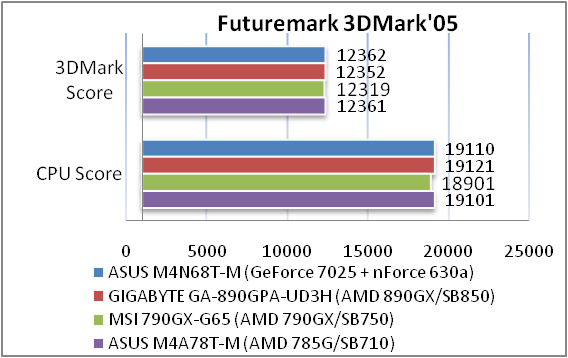

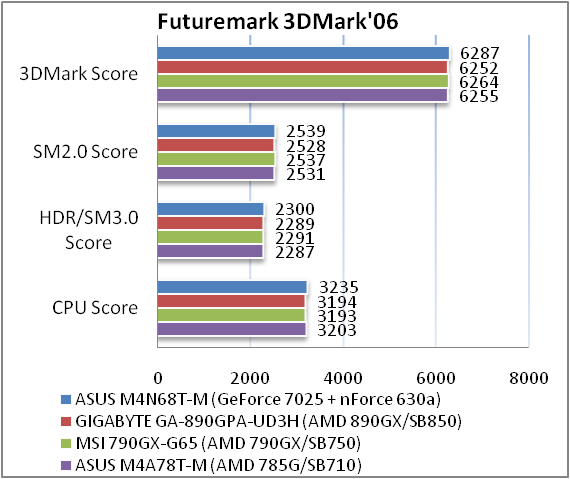

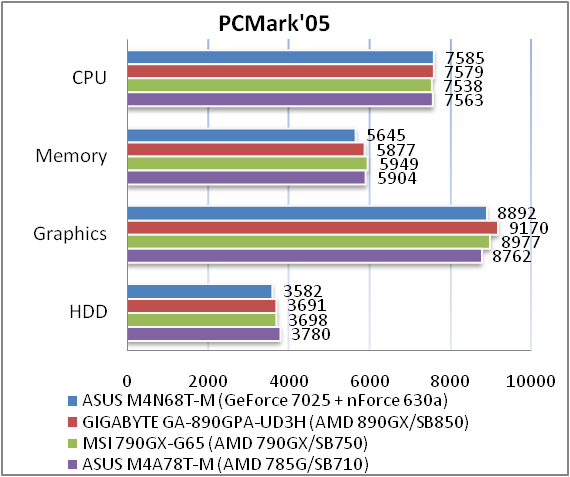

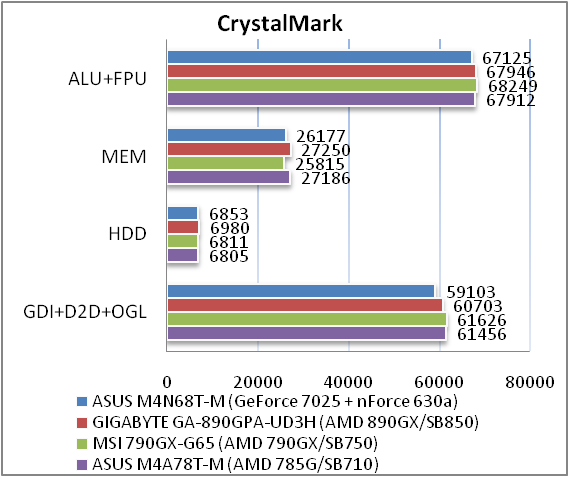

За результатами тестування ми бачимо, що незважаючи на використання застарілого набору системної логіки, ASUS M4N68T-M показує рівень продуктивності, що лише злегка поступається рішенням на сучасних чіпсетах.

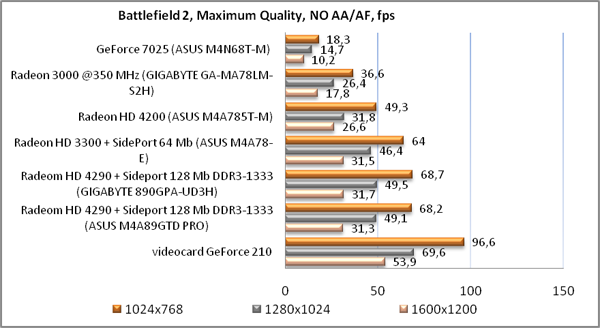

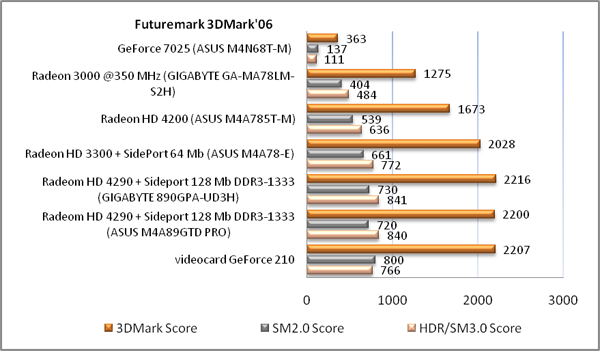

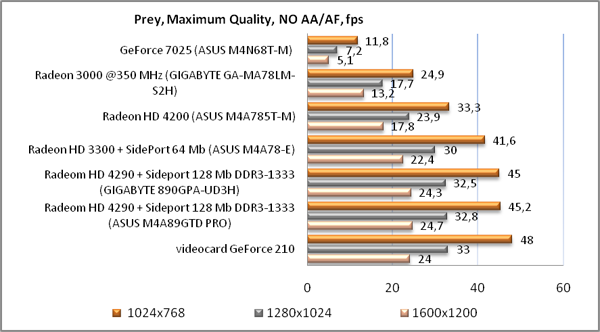

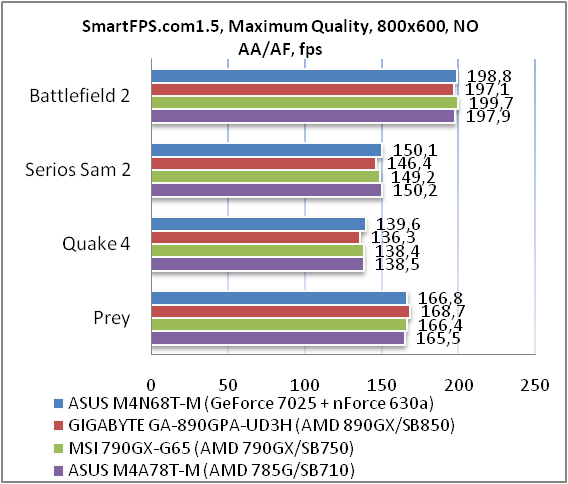

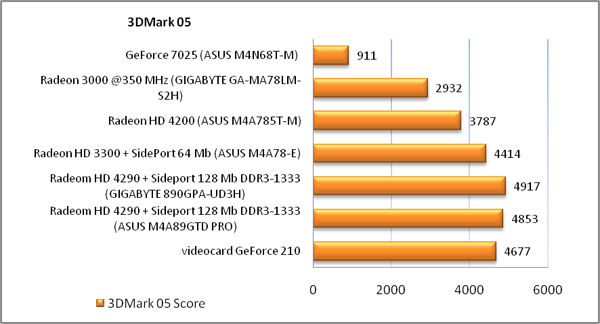

Але давайте подивимося, які результати показало вбудоване графічне ядро.

Відсутність підтримки шини HyperTransport версії 3.0 сильно позначається на продуктивності вбудованого графічного адаптера, інші учасники тестування помітно випереджають вбудований NVIDIA GeForce 7025 і це слід враховувати при виборі.

Тестування звукового тракту на основі кодека VIA VT1708B/S High Definition Audio

Загальні результати (Rightmark Audio Analyzer)

Режим роботи 24-bit, 192 khz:

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.19, -0.11



Дуже добре

Рівень шуму, дБ (А)

-79.5

Середньо

Динамічні діапазон, дБ (А)

79.1



Середньо

Гармонійні викривлення, %

0.022

Добре

Гармонійні викривлення + шум, дБ(A)

-68.2

Середньо

Інтермодуляційні викривлення + шум, %

0.045

Добре

Взаємопроникнення каналів, дБ

-75.4

Дуже добре



Інтермодуляції на 10 кГц, %

0.054

Добре
