Огляд і тестування материнської плати ASUS M4A87TD/USB3 на AMD 870

Вихід наборів системної логіки 8-ї серії від компанії AMD посприяв активності виробників материнських плат, і на ринку з'явилося декілька рішень на основі кожного з них. Але, як це зазвичай буває, одразу споживачам пропонуються «топові» материнські плати, засновані на старших чіпсетах у серії, а більш доступні за ціною рішення залишаються «на потім». З архітектурою і особливостями флагманських чіпсетів ми знайомили вас в огляді материнської плати MSI 890FXA-GD70, а сьогодні розглянемо менш дороге рішення - материнську плату ASUS M4A87TD/USB3. Її «серцем» став самий молодший чіпсет 8-ї серії AMD 870, що працює у зв'язці з найбільш новим і функціональним південним мостом AMD SB850. Давайте подивимося, наскільки великі відмінності між «флагманом» і «бюджетником».

AMD 870

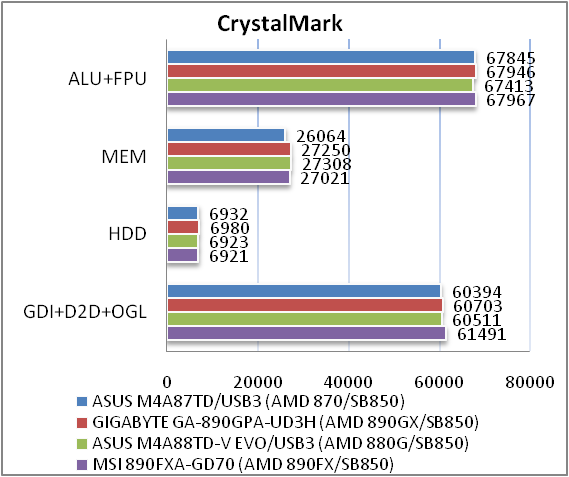

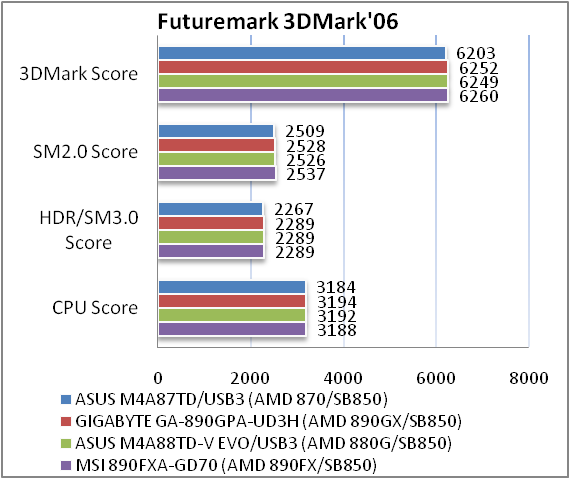

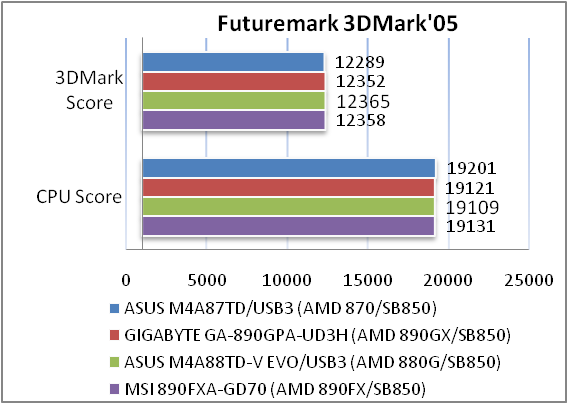

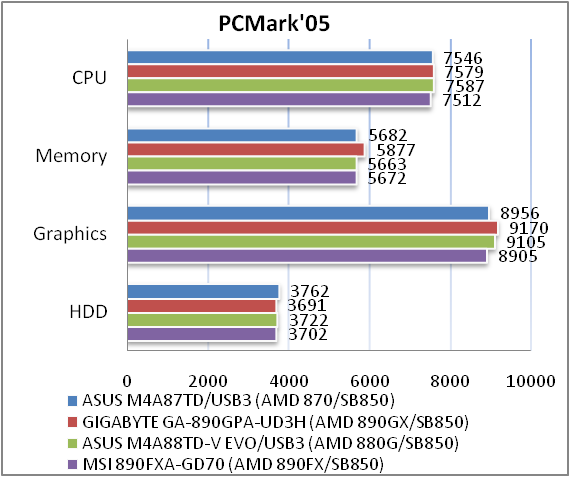

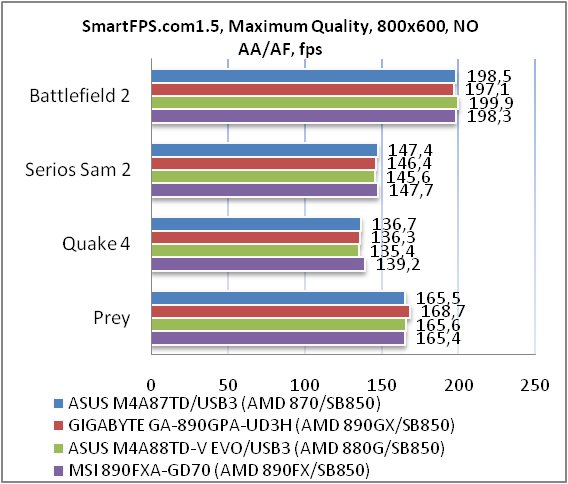

Як ми бачимо, відмінності мінімальні та цілком прогнозовані. Молодший чіпсет має меншу кількість ліній PCI-Express і не підтримує технологію ATI CrossFireX. Також для здешевлення набору системної логіки компанія AMD не стала інтегрувати в нього і графічне ядро. Що ж, з відмінностями чіпсетів начебто визначилися, залишилося тільки з'ясувати, чи не постраждала продуктивність від цих «спрощень».

ASUS M4A87TD/USB3

Специфікація материнської плати ASUS M4A87TD/USB3:

Виробник

ASUS

Модель

M4A87TD/USB3

Чіпсет

AMD 870 + SB850

Процесорний роз’єм

Socket AM3

Підтримувані процесори

AMD Phenom II/Athlon II/Sempron 100 для роз’єму AM3 з TDP до 140 Вт
Support 45nm CPU

Системна шина

HyperTransport 3.0 підтримує 5200 МТ/с

Використовувана пам'ять

DDR3 2000(O.C.)/1600/1333/1066 МГц. ECC, Non-ECC, Un-buffered Memory

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 16 ГБ

Слоти розширення

1 x PCI Express 2.0 x16
1 x PCI Express 2.0 x4
1 x PCI Express 2.0 x1
3 x PCI

Дискова підсистема

Південний міст AMD SB850 підтримує:
6 x SATA 6.0 Гб/с підтримка SATA RAID 0, 1, 5 і 10

Контролер JMicron JMB368:
1 x UltraDMA 133/100 для підключення 2-х РАТА-пристроїв

LAN

Гігабітний мережний Ethernet-контролер Realtek 8111E

Звукова підсистема

8-канальний High-Definition Audio кодек VIA VT1818

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Пасивна система охолодження, що складається з алюмінієвих радіаторів

Роз’єми для вентиляторів

1 x CPU
2 x корпусних вентиляторів

Зовнішні порти I/O

1 x PS/2 Клавіатура
1 x PS/2 Миша
1 х SPDIF вихід (оптичний)
6 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x RJ45 LAN
3 х аналогових аудіо роз’єми

Внутрішні порти I/O

1 x COM
1 x audio роз’єм
1 x IDE
3 x USB 2.0/1.1 (6 портів)
1 x SPDIF-Out
Роз’єм системної панелі

BIOS

8 Mb Flash ROM
SPI, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-LANguage BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Фірмові технології

ASUS Xtreme Design

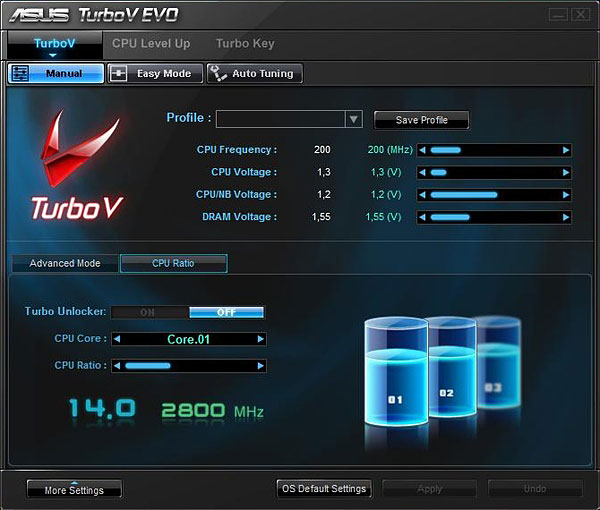

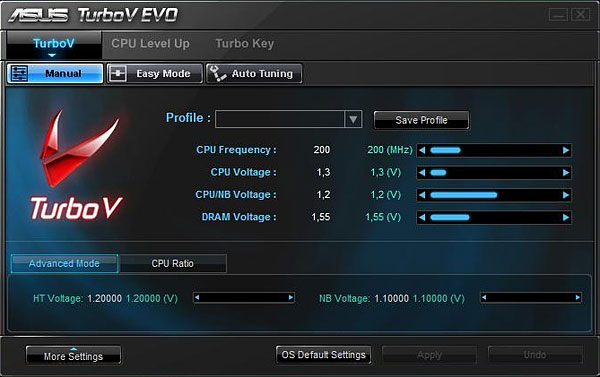

  • ASUS Hybrid Processor - TurboV EVO
  • Turbo Unlocker, TurboV, Turbo Key, CPU Level UP
  • ASUS Hybrid Switch
  • Core Unlocker
  • ASUS Hybrid OS - Express Gate

ASUS Power Solutions

  • ASUS EPU

ASUS Exclusive Features

  • MemOK!

ASUS Quiet Thermal Solution

  • ASUS Fanless Design: Heat sink solution
  • ASUS Fan Xpert

ASUS EZ DIY

  • ASUS O.C. Profile
  • ASUS Crashfree BIOS 3
  • ASUS EZ Flash 2
  • ASUS Mylogo 2
  • Multi-LANguage BIOS

Комплектація

Посібник користувача;
3 x SATA кабель;
1 x UltraDMA 133/100/66 кабель;
1 х набір Q-connector;
1 x I/O Shield;
диск з драйверами та утилітами.

Форм-фактор Розміри, мм

ATX
305 x 213

Сайт виробника

http://www.asus.ua/

Відновлення BIOS і нові драйвери можна скачати з сторінки підтримки.

Все цены на ASUS M4A87TD/USB3

ASUS M4A87TD/USB3

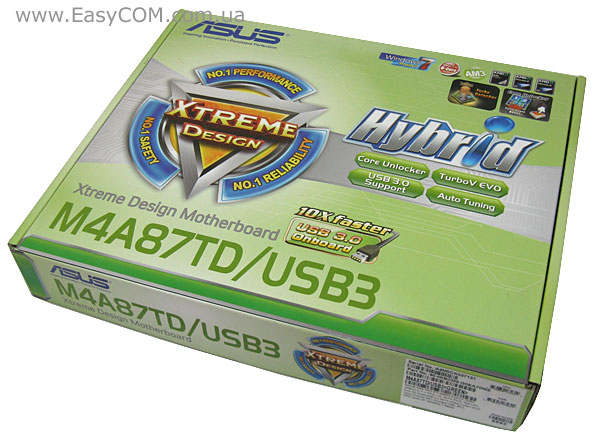

Упаковка материнської плати ASUS M4A87TD/USB3 виконана з щільного картону, у якості основного фону обраний салатний колір – м'яке, приємне і не ріжуче око. По центру коробки розташувалися знак «Xtreme Design» і напис «Hybrid», що повідомляють про виконання плати в рамках концепції Xtreme Design with Hybrid Technology. Зверху ми бачимо звичні логотипи, що говорять нам про процесорний роз’єм і підтримувані процесори, а червоним кольором звертають нашу увагу на підтримку нових шестиядерних процесорів. Також піктограмою зазначений чіпсет, на якому базується плата. Не забули маркетологи вказати і на підтримку Windows 7, куди ж без неї. На лицьовій стороні коробки присутня початкова мінімальна інформація, давайте подивимося що є на звороті.

ASUS M4A87TD/USB3

На звороті зверху чотирма різнобарвними прямокутниками виділені переваги - Core Unlocker для розблокування ядер процесора, TurboV EVO для максимального розгону системи, USB 3.0 для підключення нових високошвидкісних USB-пристроїв і Auto Tuning для безпечного автоматичного розгону системи. Коротка специфікація, яку раніше нам пропонували у вигляді піктограм, тепер представлена у вигляді тексту з зображеннями самої плати. Зручно, інформативно і наочно.

ASUS M4A87TD/USB3

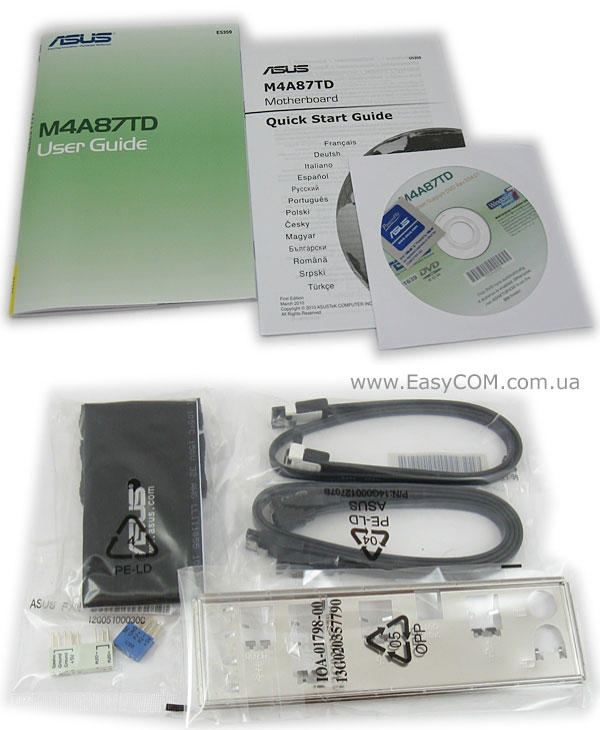

У комплекті з материнською платою ASUS M4A77TD PRO ви знайдете:

  • Інструкцію користувача;
  • Інструкцію з швидкого складання системи;
  • Три SATA-кабелі;
  • Кабель UltraDMA 133/100/66;
  • Набір Q-connector;
  • Заглушку портів задньої панелі I/O Shield;
  • DVD диск з драйверами та утилітами.

Розкішним такий комплект поставки, звісно, не назвеш, але більшість виробників комплектують свої вироби ще бідніше. Так що будемо раді хоч такій турботі про споживачів.

ASUS M4A87TD/USB3

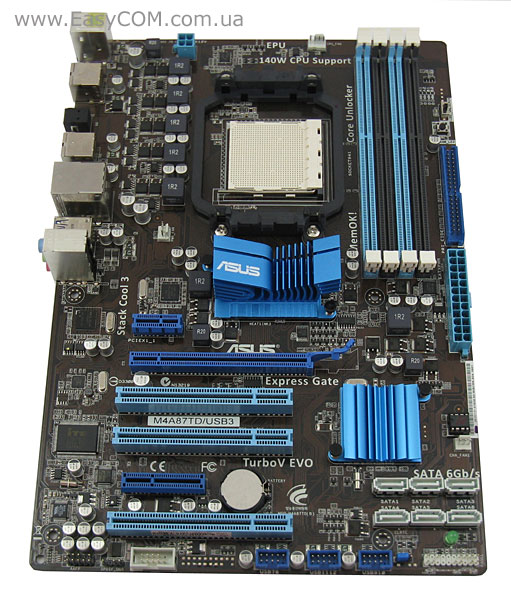

Перший погляд, перші враження… Пайка компонентів зовні дорікань не викликає, як і елементна база – на всій платі застосовані тільки твердотільні конденсатори, які забезпечують більш стабільну та довговічну роботу виробу. Роз’єми для підключення зміщені до самого краю плати, що дозволить легко здійснити ергономічне вкладання проводів і шлейфів, але тут виявився і перший мінус. Через більш вужчий розмір текстоліту, край материнської плати висить у повітрі, тому вставляти роз’єми у встановлену в корпус плату треба досить обережно.

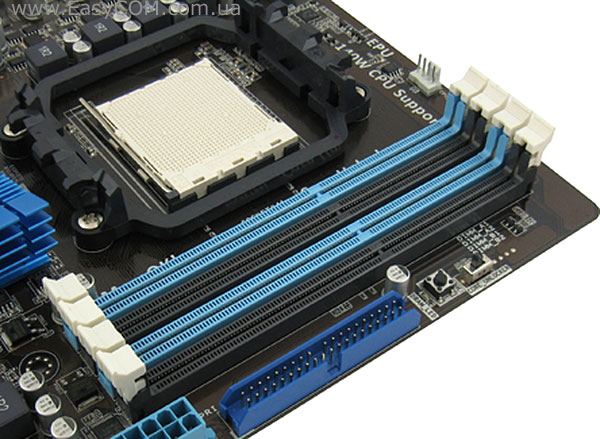

Це ж попередження стосується і встановлення модулів пам'яті – два роз’єми з чотирьох також виявилися «висячими». Так що встановлюйте в них лінійки ОЗП до складання системи в корпусі і без особливої потреби їх не зрушуйте. У випадку перерозгону оперативної пам'яті або використання не сертифікованих модулів вирішити проблему можна натисканням кнопки MemOK, яка розташована вгорі плати біля роз’ємів DIMM. До речі, там же поруч знаходиться і перемикач Core Unlocker, який дозволяє пограти в лотерею з розблокуванням процесорних ядер.

На платі присутні такі роз’єми:

  • 1 x PCI Express 2.0 x1
  • 1 x PCI Express 2.0 x16
  • 3 x PCI
  • 1 x Express 2.0 x4.

Можливості розширення системи досить гарні, навіть якщо врахувати, що один роз’єм PCI буде перекритий відеокартою з габаритною системою охолодження.

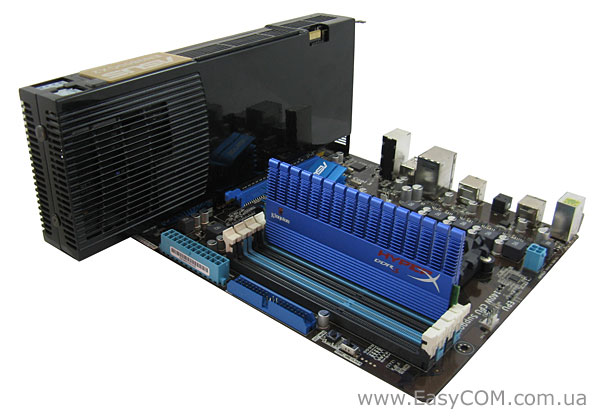

При встановленні довгої відеокарти роз’єми SATA не блокуються, а до засувок роз’ємів оперативної пам'яті відстань більш ніж пристойна. Щоправда, як ми і казали вище, габаритна карта «вкрала» один роз’єм PCI.

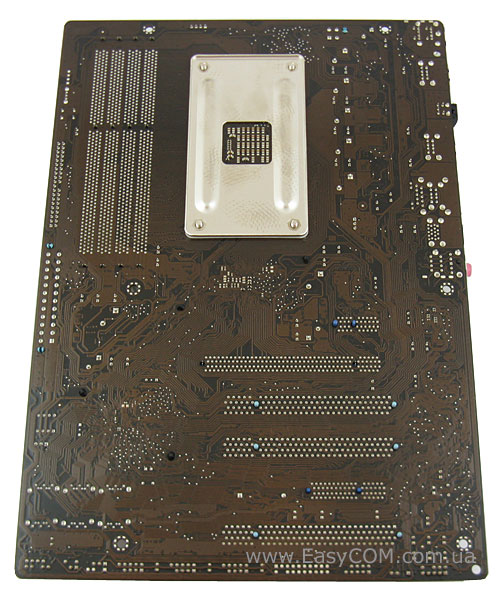

Під процесорним роз’ємом встановлена пластина жорсткості, що оберігає плату від згинання процесорними кулерами із зайво тугою засувкою. Більш нічого примітного знизу нам знайти не вдалося.

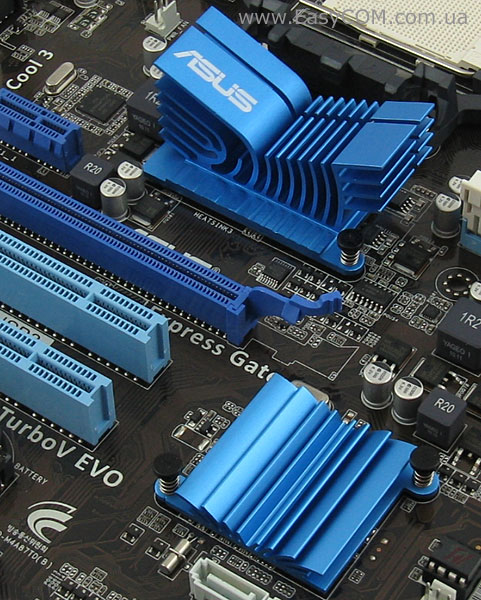

На материнській платі застосовується пасивна система охолодження, що складається з двох алюмінієвих радіаторів, пофарбованих у блакитний колір. Радіатори мають стильний дизайн і невеликі розміри. Напевно через свої розміри система охолодження мала температуру 43ºС і 52ºС для північного і південного мостів відповідно. Ефективність, скажемо так, не найкраща. Ще одним невеликим недоліком системи охолодження є кріплення радіаторів за допомогою ненадійних і недовговічних пластмасових кліпс.

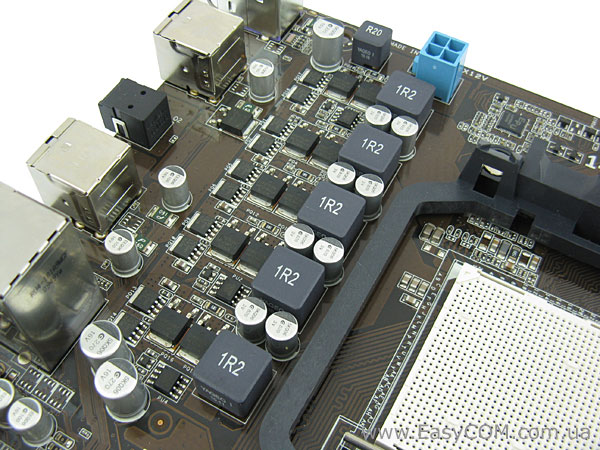

Живлення центрального процесора виконано за схемою 4+1 фаза. Цілком надійна і стабільна схема, що підтримує технологію EPU і керована ШІМ-контролером ASP0903. Її цілком достатньо для живлення всіх сучасних процесорів у номінальному режимі роботи. Проте, при розгоні «каменем спотикання» стане чотирьохконтактний роз’єм додаткового живлення ATX12V – він може просто згоріти. Так що екстремальний розгін багатоядерних процесорів доведеться проводити на свій страх і ризик. Ми перевірили енергоспоживання системи з процесором AMD Phenom II X3 720 у різних режимах і одержали ось такі дані:

Режим

Режим простою, Вт

Linx, Вт

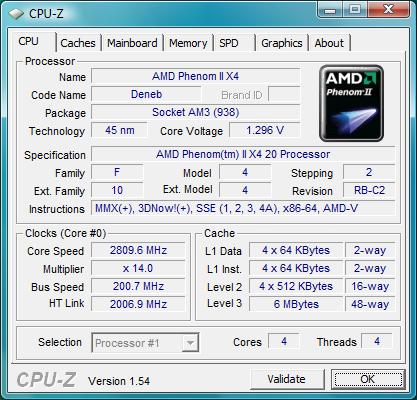

Номінальний режим 2,8 ГГц

80

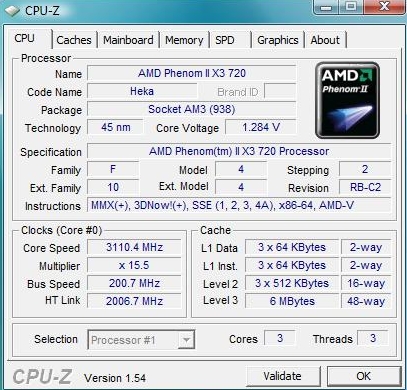

152 (напруга на CPU - 1,26 В )

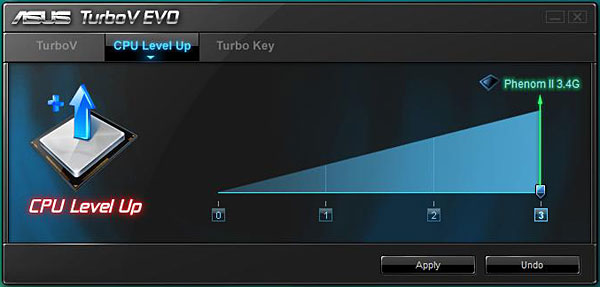

CPU Level Up 3,4 ГГц

86

201

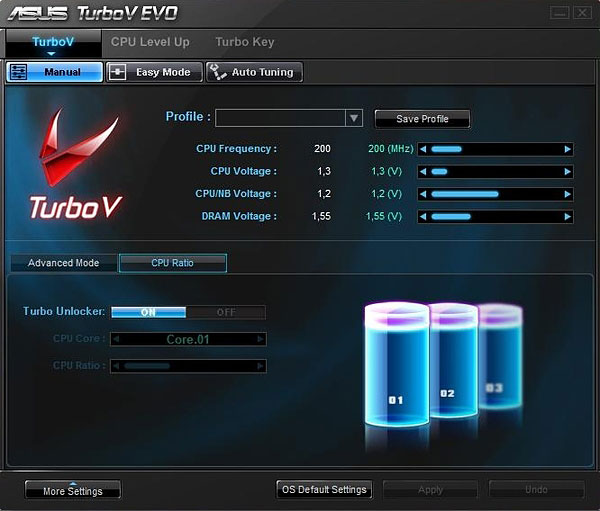

Turbo Unlocker 3,1 ГГц

80

155 (напруга на CPU - 1,28 В)

OC Tuner 3,5 ГГц

91

224

Ну і на закінчення теми про живлення відзначимо, що набір системної логіки та модулі пам'яті живляться від окремих однофазних стабілізаторів, яких, враховуючи невисоке енергоспоживання цих компонентів, буде цілком достатньо.

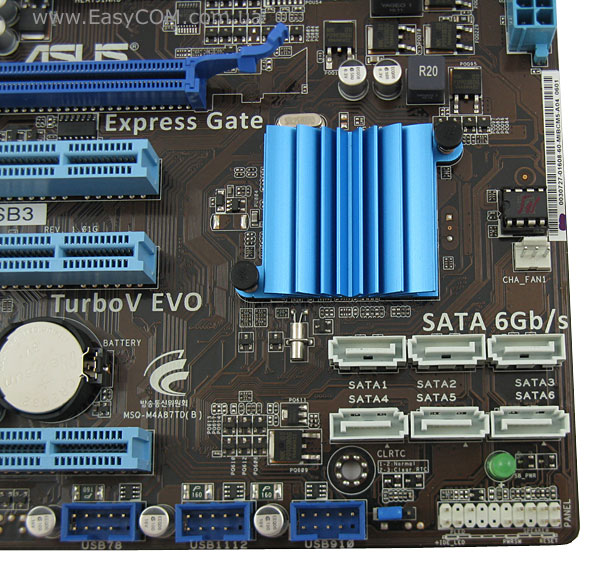

В основі дискової підсистеми лежить південний міст SB850. Він обслуговує шість портів SATA 3.0 з швидкістю передачі даних до 6 Гб/с і можливістю організації RAID-масивів рівнів 0, 1, 5 і 10. Також під його «чуйним керівництвом» працюють 12 USB-портів 2.0, з яких шість виведені на задню панель, а інша половина розведена на платі. Нажаль, інженери компанії ASUS десь «втратили» ще два порти, підтримувані південним мостом. Зате два додаткові високошвидкісні порти USB 3.0, виведених на задню панель, обслуговує спеціалізований контролер виробництва компанії NEC. Підтримку інтерфейсу IDE для підключення двох PATA-пристроїв здійснює контролер JMicron JMB368.

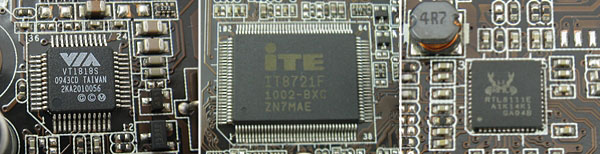

Інтегрована звукова підсистема виконана на восьмиканальному High Definition Audio кодеку VT1818S виробництва компанії VIA. До невеликого плюса даного кодека можна віднести підтримку оптичного виходу S/PDIF.

Системний монітор, обслуговування миші та клавіатури, а також робота розведеного на платі COM-порту, здійснюється за допомогою контролера введення-виводу IT8721F виробництва компанії ITE.

Підтримку з'єднань Ethernet-мережі здійснює гігабітний LAN-контролер Realtek 8111E.

ASUS M4A87TD/USB3

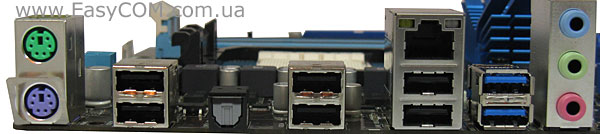

На задню інтерфейсну панель материнської плати ASUS M4A87TD/USB3 виведені наступні порти введення-виводу:

  • роз’єм PS/2 для підключення клавіатури;
  • роз’єм PS/2 для підключення миші;
  • шість роз’ємів USB 2.0/1.1;
  • два роз’єми USB 3.0;
  • оптичний вихід S/PDIF;
  • роз’єм RJ45 для LAN-з'єднань;
  • 3 аналогових роз’єми для підключення звуку.

Начебто і багато роз’ємів для підключення периферійного обладнання, а вигляд у панелі якийсь «порожній». Тут явно для заповнення вільного місця не вистачає двох «загублених» портів USB.

BIOS

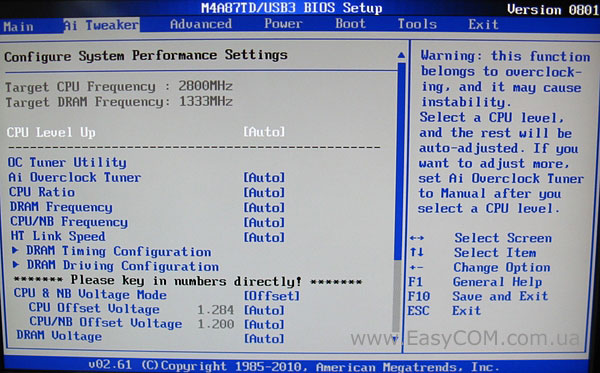

В основу BIOS ліг код, написаний компанією AMI. Оскільки він зустрічається дуже часто, ми одразу перейдемо до його основних можливостей і особливостей. Основне меню, що дозволяє зробити розгін системи, називається AI Tweaker. Оскільки налаштувань у ньому багато, ми вивели їх у таблицю.

Параметр

Назва меню

Діапазон

Крок

Множник процесора

CPU Ratio

4 - max CPU

0,5

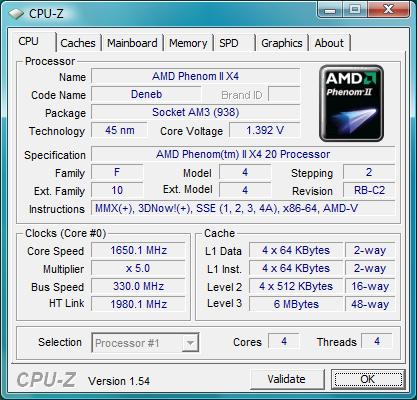

Частота системної шини

CPU Bus Frequency

100 - 600 МГц

1 МГц

Частота шини PCI Express

PCIE Frequency

100 - 150 МГц

1 МГц

Частота пам'яті

DRAM Frequency

Auto, 800, 1067, 1333, 1600 МГц



Частота контролера пам'яті

CPU/NB Frequency

Auto, 1400 - 6000 МГц

200 МГц

Частота шини НТ

HT Link Speed

200 - 2600 МГц

200 МГц

Налаштування таймінгів пам'яті

Advanced DRAM Configuration

CAS Latency, TRCD, TRP, tRTP, TRAS, TRC, tWR, TRRD, tRWTTO, tRWTTO, tWRRD, tWRRD, tWTR, tWRWR, tRDRD, tRFC0, tRFC1, tRFC2, tRFC3



Напруга живлення процесора

CPU Voltage

0,6 - 2,0 В

0,003125 В

Напруга живлення контролера пам'яті

CPU/NB Voltage

0,5 – 1,9 В

0,003125 В

Напруга живлення пам'яті

DRAM Voltage

1,2 - 2,2 В

0,00625 В

Напруга живлення HT

HT Voltage

1,2 – 1,4 В

0,00625 В

Напруга живлення північного мосту

NB Voltage

1,1 – 1,25 В

0,00625 В

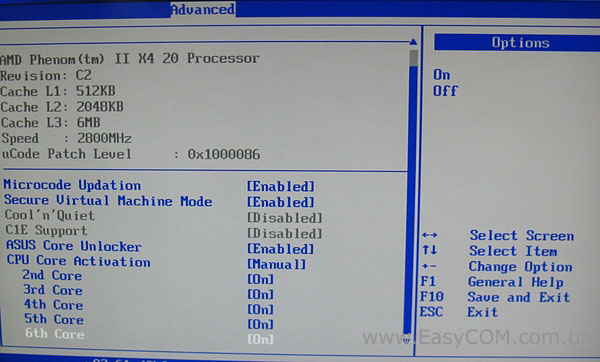

Меню Advanced надає доступ до керування процесорними функціями і ядрами.

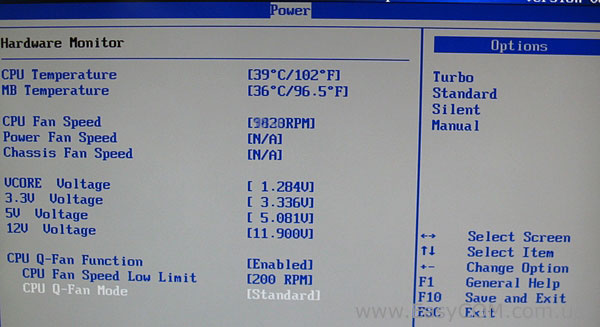

Системний монітор розташований на вкладці «Power». Він досить звичайний і нічим особливим не виділяється. Моніторинг системи полягає у відображенні поточних температур процесора і материнської плати, швидкості обертання вентиляторів і  зміни напруги на ядрі процесора та основних лініях живлення. Тут же можна включити функцію автоматичного керування процесорним вентилятором CPU Q-FAN і настроїти параметри його роботи. Корпусні вентилятори, на жаль, не мають регулювання швидкості обертання.

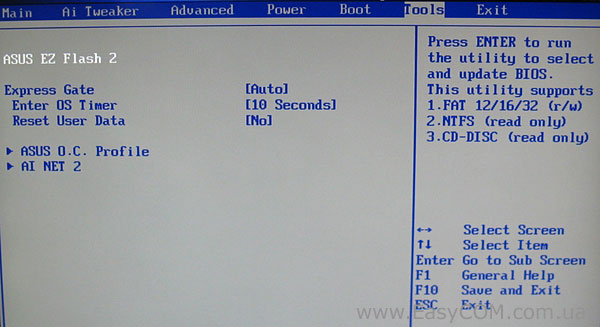

На вкладці «Tools» ви отримаєте доступ до фірмових технологій ASUS EZ Flash 2, ASUS Express Gate і AI NET 2, а також зможете зберегти вдалі налаштування розгону системи в профіль ASUS O.C. Profile. Всього можна створити до восьми різних профілів – на будь-які випадки.
