Огляд материнської плати ASUS M4A78

Для домашньої ігрової системи на платформі AMD оптимальними за вартістю можуть стати моделі материнських плат на чіпсеті AMD 770. У своїй більшості ці рішення виконані у форм-факторі ATX, досить функціональні та мають гарні можливості розгону – для ігрового комп'ютера з одним відеоприскорювачем, більшого і не потрібно. Залишилося тільки вибрати, якому рішенню віддати перевагу.

На сьогоднішній день материнська плата ASUS M4A78 не є новинкою, тому що вона заснована на зв'язці системної логіки AMD 770/SB700, а вже зараз в асортименті компанії ASUS можна зустріти більш нову серію на зв'язці системної логіки AMD 770/SB710 – моделі ASUS M4A77 і ASUS M4A77D з підтримкою пам'яті DDR2, а також ASUS M4A77TD і ASUS M4A77TD PRO з підтримкою DDR3. Але їх «прародич» ASUS M4A78 більш доступна за вартістю, а якщо ви не поспішаєте з переходом на DDR3 і не збираєтеся розблокувати «приховані» ядра процесора, то вона може привернути вашу увагу та задовольнити всім вимогам. Чи це так?

ASUS M4A78

Специфікація материнської плати ASUS M4A78:

Виробник

ASUS

Модель

M4A78

Чіпсет

AMD 770 / SB700

Процесорний роз’єм

Socket AM2+

Підтримувані процесори

AMD Phenom X4/Athlon X2/Phenom X3/Sempron
Підтримка сімейства 45-нм CPU

Системна шина, МГц

HyperTransport 3.0 підтримуюча до 5200 МТ/c
2000/1600 МТ/c для AM2 CPU

Використовувана пам'ять

DDR2 1200(O.C.)/1066/800/667 ECC, Non-ecc, Un-buffered Memory

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 16 ГБ

Слоти розширення

1 x PCI Express 2.0 x16
2 x PCI Express x1
3 x PCI

VGA

-

Дискова підсистема

5 x SATA 3.0 Гб/с
1 х eSATA
1 x Ultradma 133/100/66 для підключення 2 РАТА пристроїв

LAN

Гігабітний мережний Ethernet-контролер Realtek8112 PCIE

Звукова підсистема

8-канальний High-Definition Audio кодек ALC887

Живлення

24-контактний роз’єм живлення ATX 4-
контактний ATX12V роз’єм живлення

Охолодження

Пасивна система охолодження, що складається з алюмінієвих радіаторів

Роз’єм для вентиляторів

1 x 4 pin  CPU
 2 x 3 pin  корпусних вентиляторів

Зовнішні порти I/O

1 x PS/2 порти для підключення клавіатури
1 x оптичний S/PDIF вихід
6 x USB 2.0/1.1 порти
1 x LAN (RJ45)
1 х ESATA
6 x аудіо портів ( для 8 канального звуку)
1 x COM
1 x Parallel Port

Внутрішні порти I/O

1 x High Definition роз’єм для виведення на передню панель
6 x USB
1 x IDE
5 х SATA
1 x S/PDIF вихід
1 х CD вхід
Роз’єм системної панелі

BIOS

8 Mb Flash ROM
Pnp, DMI2.0, Wfm2.0, SM BIOS 2.5, ACPI 2.0a, ASUS EZ Flash 2

Можливості розгону

Зміна частоти: FSB від 200 МГц до 600 МГц з кроком 1МГц, PCI-Express від 100 МГц до 150 МГц з кроком 1МГц, пам'яті відносно FSB, швидкості шини HyperTransport.
Зміна напруги на: процесорі, пам'яті, північному мосту, південному мосту.

Фірмові технології

ASUS Quiet Thermal Solution
ASUS Q-Fan
ASUS AI NET 2
Turbo Key
ASUS MyLogo 2
EPU 4-engine
AI NAP
ASUS Express Gate
ASUS EZ DIY
 ASUS CrashFree BIOS 3
ASUS EZ Flash 2

Комплектація

Інструкція та посібник користувача
 2 x SATA кабелю
 1 x Ultradma 133/100/66 кабель
 Заглушка ASUS Q-Shield
 DVD з драйверами, утилітами та фірмова наклейка на корпус

Форм-фактор Розміри, мм

ATX
306 x 209 (12"x 8,2")

Сайт виробника

http://www.asus.com/

Нову версію BIOS і драйверів можна скачати з сайту підтримки.

Все цены на ASUS M4A78

Упаковка та комплектація

ASUS M4A78

Материнська плата ASUS M4A78 впакована в коробку із щільного картону зеленого кольору. На лицьовій стороні зазначені основні функціональні можливості плати та фірмові технології, такі як:

  • ASUS Express Gate – використовує спеціальну вбудовану операційну систему для швидкого запуску популярних додатків для роботи в інтернеті без завантаження основний ОС;
  • ASUS Turbo Key – унікальна функція, яка дозволяє виконувати розгін системи натисканням кнопки на передній панелі корпусу комп'ютера.

ASUS M4A78

На звороті коробки розміщена фотографія самої материнської  плати ASUS M4A78 і перераховані основні її характеристики та можливості. Тут ще раз відзначена технологія ASUS Express Gate, а також ASUS EPU для оптимізації енергоспоживання в режимі реального часу та наявність шини PCI Express 2.0. Взагалі все перераховане складно віднести до особливостей, тому що майже всі материнські плати ASUS цього класу мають такі функції.

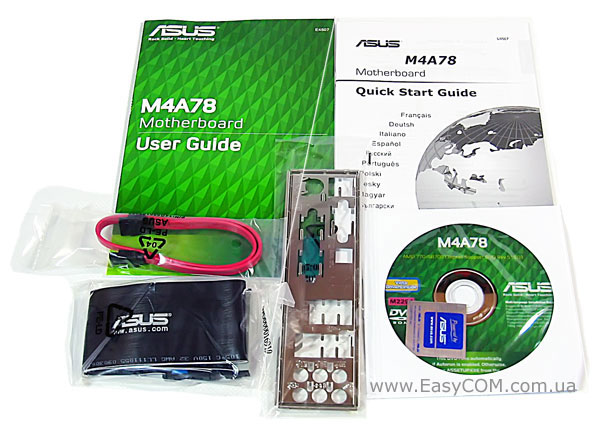

У комплекті з материнською платою ASUS M4A78 додається:

  • Посібник користувача;
  • SATA-кабель;
  • 1 x Ultradma 133/100/66 кабель;
  • Заглушка панелі портів;
  • DVD з драйверами.

ASUS M4A78

Материнська плата ASUS M4A78 виконана на звуженому текстоліті форм-фактору ATX, через що правий край плати при встановленні в корпусі буде «звисати», що виявиться незручно, а то і небезпечно, при частій заміні пристроїв у зібраній системі. Якщо придивитися уважніше, то на платі можна побачити безліч місць, які вільні  та де можна встановити конденсатори. До того ж, відзначимо, що на платі встановлені більш дешеві електролітичні конденсатори скрізь, за винятком стабілізатора живлення процесора, де застосовані більш надійні та довговічні полімерні конденсатори. Але, найімовірніше, економія на конденсаторах не сильно вплине на надійність і довговічність продукту.

ASUS M4A78

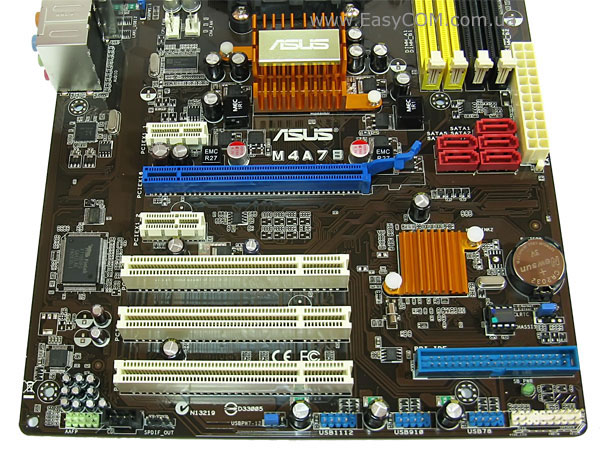

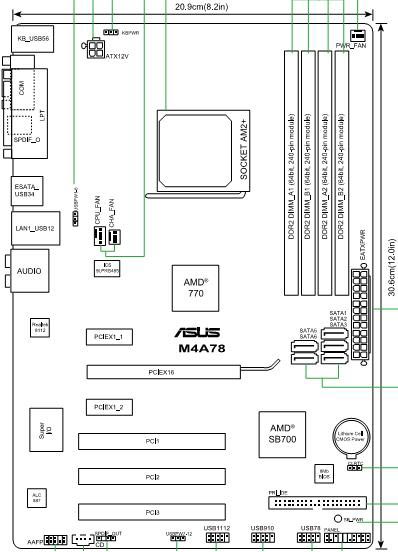

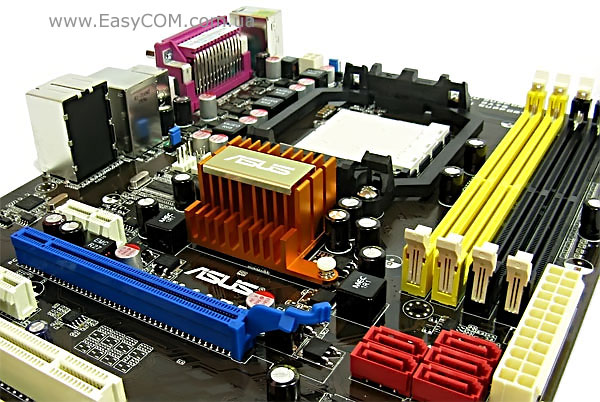

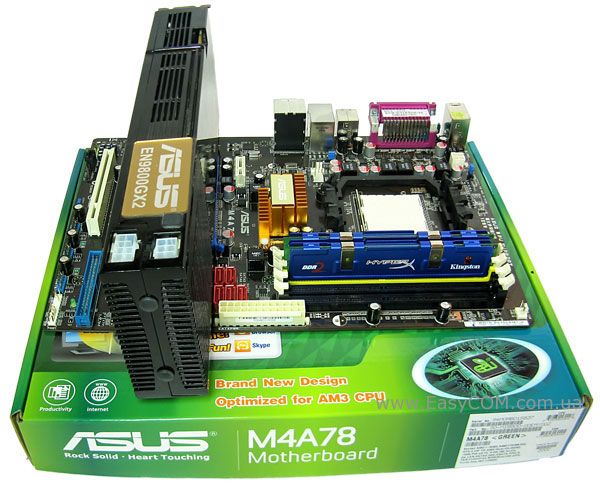

Компонування материнської плати ASUS M4A78 виконане добре. Можна видзначити те, що відстань між засувками оперативної пам'яті і слотом PCIE x16 досить велика, що дозволяє встановити довгу відеокарту і при цьому не блокувати самі засувки. У випадку встановлення відеокарти з двослотовою системою охолодження, які є далеко не рідкістю в наші дні, користувач втратить слот PCIE x1, а три слоти PCI залишаться доступними.

ASUS M4A78

Північний міст охолоджується за допомогою невеликого алюмінієвого радіатора, нижня частина якого зрізана, щоб залишилася можливість встановлення довгої карти розширення у верхній слот PCIE x1.

ASUS M4A78

Південний міст AMD SB700 охолоджується менш габаритним алюмінієвим радіатором. Під час тестування обидва радіатора були досить гарячими, тому майбутнім або сьогодішнім власникам ASUS M4A78 варто подбати про організацію вентиляції всередині корпусу.

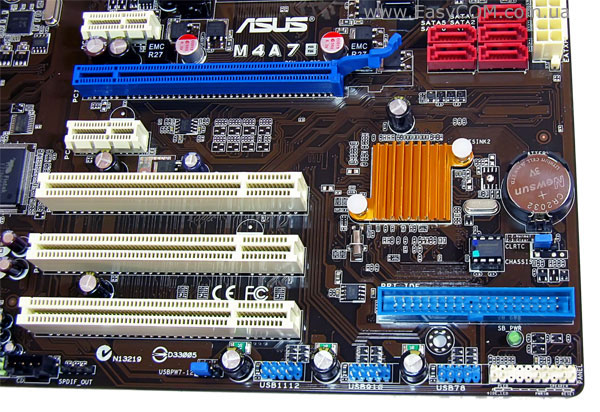

Можливості організації дискової підсистеми на материнській платі ASUS M4A78 досить великі. На базі південного мосту SB700 реалізовано шість портів SATA II, з яких один виведений на задню панель. Чіп AMD SB700 підтримує організацію SATA RAID 0, 1 і 0+1, а також інтерфейс Ultradma 133/100/66 для підключення двох PATA-пристроїв. Підтримку периферії здійснюють 12 портів USB, половина з яких виведені на задню панель, а інші розведені на платі.

На материнській платі ASUS M4A78 присутні три роз’єми для плат розширення PCI, а також два роз’єми PCI Express x1 і один PCI Express x16. Такого набору слотів розширення цілком буде досить у більшості випадків.

Звукова підсистема заснована на HD-кодеке 8-канального звуку Realtek ALC887, а для підтримки мережних з'єднань слугує гігабітний Ethernet-контролер Realtek 8112.

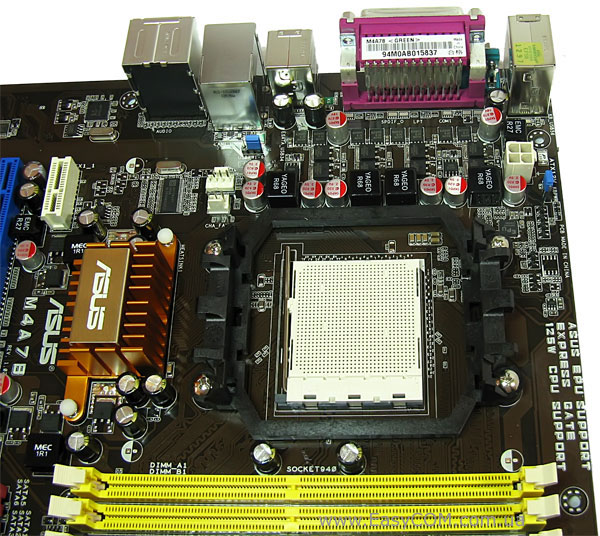

Стабілізатор живлення процесора виконано за схемою 3+1 фази і підтримує технологію енергозбереження EPU. У якості MOSFET застосовуються NIKOS P75N02LDG з досить малим опором у відкритому стані 5 Ом і струмом 75 А. Вузол живлення процесора має потужність 125 Вт, що дозволяє материнській платі підтримувати всі сучасні процесори AMD у номінальному режимі. Якщо ж користувач збирається займатися розгоном процесора з підняттям напруги живлення, то на цей факт потрібно звернути увагу та при використанні «топових» процесорів вибирати і більш дорожчу материнську плату.

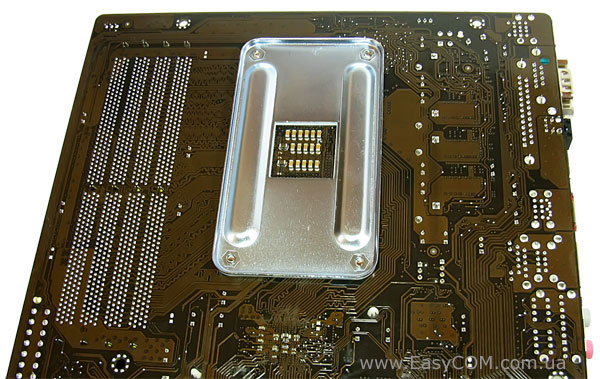

На звороті процесорного роз’єму є металева упорна пластина, яка підвищує жорсткість материнської плати і запобігає прогину при використанні систем охолодження із зайво тугим кріпленням.

ASUS M4A78

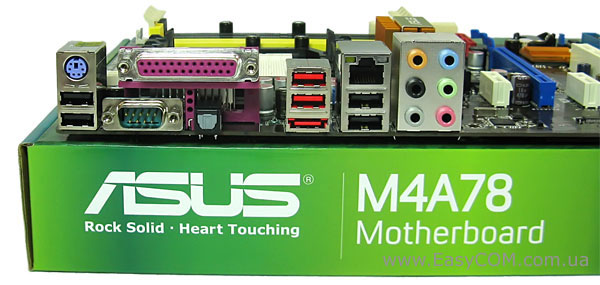

На задню панель материнської плати ASUS M4A78 виведені наступні порти:

  • порт PS/2 для клавіатури,
  • шість роз’ємів USB,
  • роз’єм RJ45 для мережних з'єднань,
  • оптичний S/PDIF,
  • COM порт;
  • LPT порт;
  • порт eSATA;
  • 6 аналогових роз’єми для підключення 8-канального звуку.

ASUS M4A78

На материнській платі ASUS M4A78 є три роз’єми для підключення вентиляторів. Для процесорного кулера роз’єм має 4-контактне виконання з підтримкою PWM-живлення, а для поліпшення корпусної вентиляції використовуються 3-контактні роз’єми.

BIOS

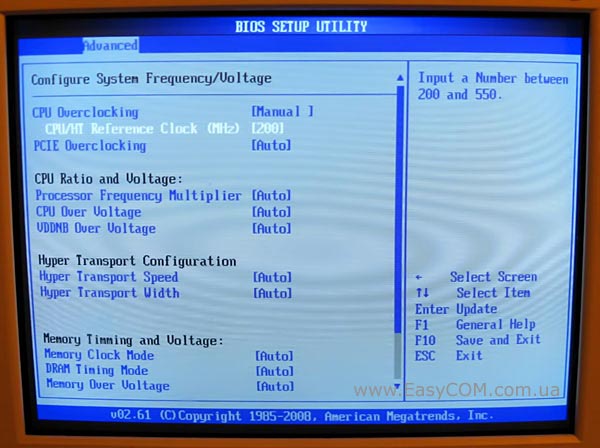

BIOS материнської плати ASUS M4A78 включає досить велику кількість налаштувань, які призначені для розгону. Практично всі налаштування необхідні для розгону знаходяться у розділі «Advanced»:

Параметр

Назва меню

Діапазон

Крок

Відключення технологій процесора

AMD Cool’n’Quiet
 Virtualization
 AMD Live!
C1E





Опорна частота

CPU/HT Reference Clock

200-550 МГц

1



Overclock Options

2, 5, 8 і 10%



Частота шини PCI Express

PCIE Frequency

100 – 150 МГц

1

Частота пам'яті DDR2

Memclock Value

200/266/333/400/533



Процесорний множник

Processor Frequency Multiplier

8-max

0,5

Напруга на процесорі

CPU Over Voltage

+50 мВ, +100 мВ, +150 мВ



Напруга на вбудованому контролері пам'яті

VDDNB Over Voltage

+33 мВ, +66 мВ, +100 мВ



Частота шини HyperTransport

Hyper Transport Speed

200 – 1800 МГц

200 МГц

Напруга сигналів шини HyperTransport

HT Over Voltage

1,2 – 1,38 В

0,015 В

Налаштування таймінгів пам'яті

DRAM Timing Mode

CAS, TRCD, TRP, trtp, TRAS, TRC, twr, TRRD, twtr, trfc0, trfc1, trfc2, trfc3



Напруга на пам'яті

Memory Overvoltage

 Від 1,4 В до 2,495 В

0,015 В

Напруга на північному мосту

Chipset Voltage

+50 мВ, +100 мВ, +150 мВ

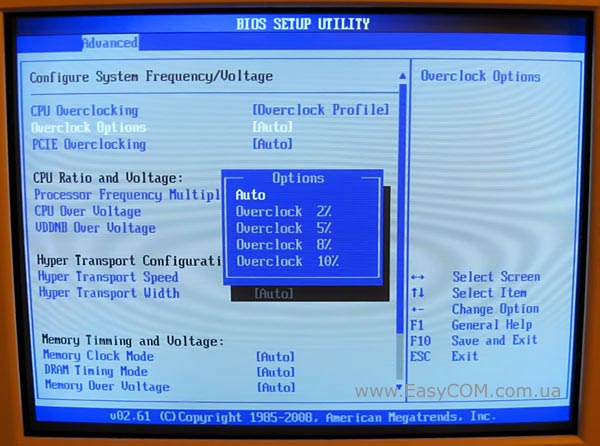

Материнська плата ASUS M4A78 має функцію автоматичного розгону, яка здатна збільшити частоту процесора до 10%, що не так вже і багато, зате повністю безпечно та доступно навіть зовсім не досвідченим користувачам.

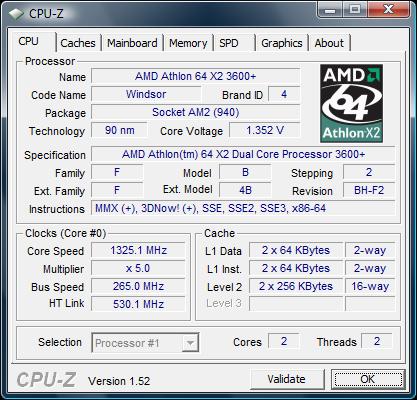

У режимі, де можна налаштувати власноруч, частоту тактового генератора можна задавати аж до значення в 550 МГц, хоча сама імовірність, що тактовий генератор здатний запрацювати на подібній частоті дуже мала.

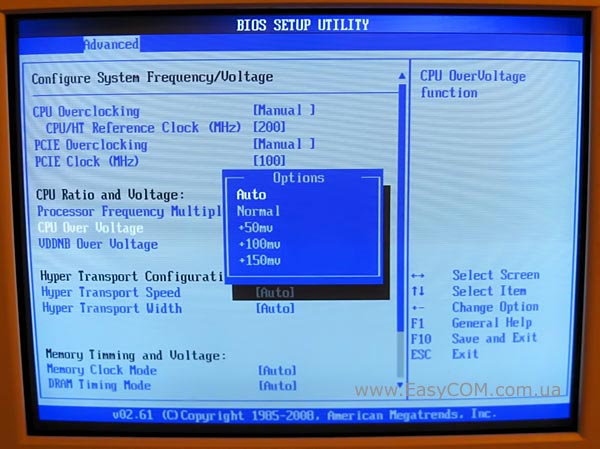

Напруга живлення процесора може змінюватися лише вбік збільшення, причому з більшим кроком. Як для свого класу, можливості регулювання напруги в материнської плати ASUS M4A78 дуже низькі.

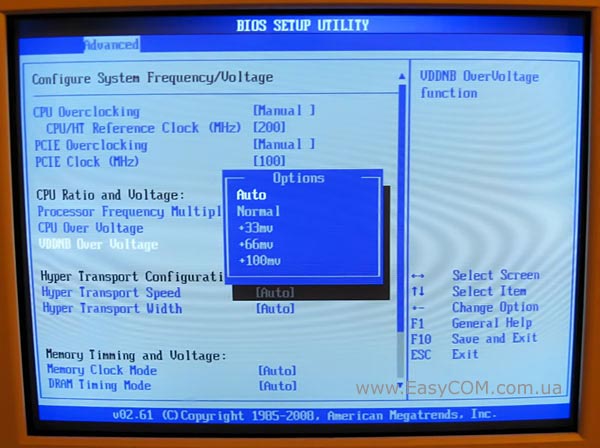

У подібному ж вигляді є можливості збільшення напруги на вбудованому контролері пам'яті.

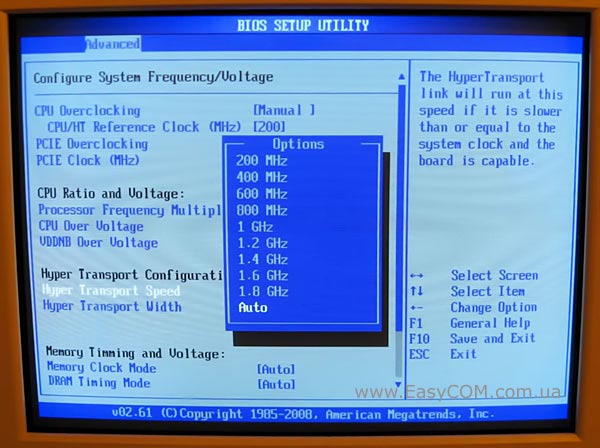

Частоту шини Hyper Transport можна збільшити до частоти в 1800 МГц, а ось можливості змінити частоту вбудованого північного мосту немає. У деяких випадках цей факт може перешкоджати розгону.

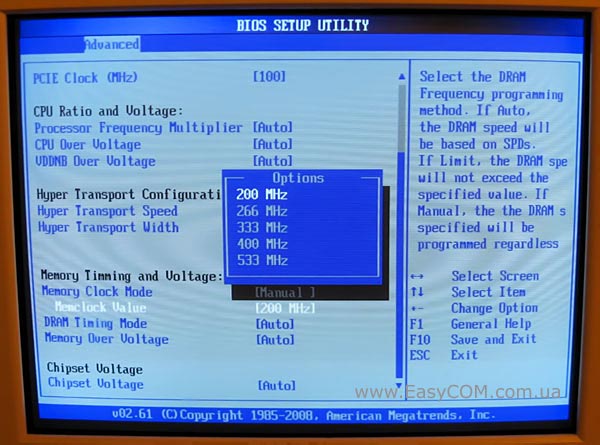

Частоту пам'яті DDR2 можна змінювати у звичних рамках від 400 до 1066 МГц.

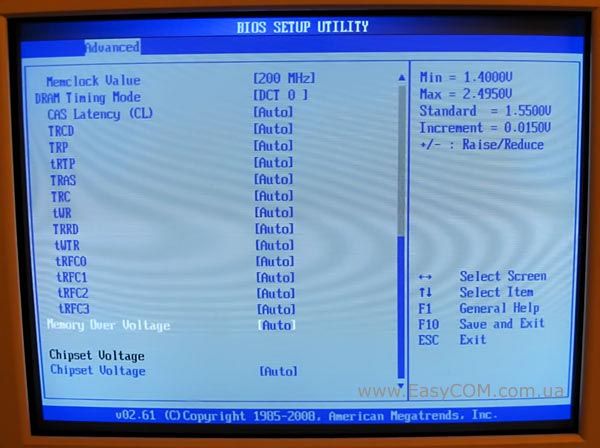

ASUS M4A78 має досить великі можливості по налаштуванню таймінгів оперативної пам'яті. Причому напругу живлення на самій пам'яті можна збільшити до 2,5 В.

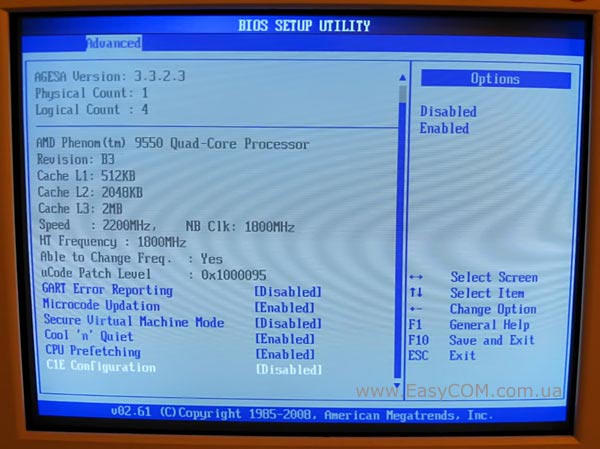

У розділі «Advanced» можна керувати процесорними технологіями. Відзначимо що функції, яка дозволяє розблокувати процесорні ядра, материнська плата ASUS M4A78 не має.

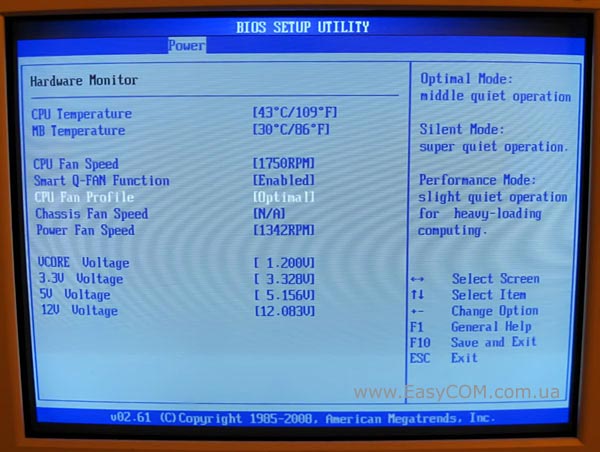

 У вікні Hardware Monitor можна стежити за:

  • температурою процесора і материнської плати;
  • швидкістю обертання процесорного кулера та двох вентиляторів;
  • напругою на лініях живлення 3,3В, 5В, 12В, і ядрі процесора.

Крім того, у цьому розділі можна активувати функцію автоматичного керування швидкістю обертання процесорного кулера Q-Fan. Оптимально настроїти його швидкість обертання, а, внаслідок, і зменшити рівень шуму, можна задавши значення температур для мінімальних і максимальних обертів.
