Огляд материнської плати ASUS M4A77TD PRO

В огляді материнської плати ASUS M4A78 ми згадували про більш нові рішення ASUS M4A77TD і ASUS M4A77TD PRO, що засновані на наборі системної логіки AMD 770. Цей чіпсет є нашим «старим знайомим» і більш докладно особливості лінійки цих мікросхем ми розглядали в огляді материнської плати MSI K9A2 Platinum цілих два роки тому. Часу пройшло з тих пір чимало, а стосовно комп'ютерної індустрії так і ціла епоха. Однак це не заважає залишатися цим чіпсетам актуальними дотепер, дозволяючи з їх допомогою створювати як прості основи під офісний комп'ютер або мультимедійний центр, так і високопродуктивні материнські плати для ігрових систем.

Розглянута нами материнська плата ASUS M4A77TD PRO, як відзначалося вище, заснована на «бюджетному» чіпсеті AMD 770, однак назвати цей продукт бюджетним не можемо. А ось чому це так, ми постараємося розповісти в нашому огляді.

ASUS M4A77TD PRO

Специфікація материнської плати ASUS M4A77TD PRO:

Виробник

ASUS

Модель

M4A77TD PRO

Чіпсет

AMD 770 і SB710

Процесорний роз’єм

Socket AM3

Підтримувані процесори

AMD Socket AM3: Phenom II / Athlon II / Sempron 100 Series Processors
AMD 140W CPU Support
Support 45nm CPU

Системна шина

HyperTransport 3.0 підтримуюча 5200/2000 МТ/с

Використовувана пам'ять

DDR3 1800(O.C.)/1600(O.C.)/1333/1066 ECC, Non-ECC, Un-buffered Memory

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 16 ГБ

Слоти розширення

2 x PCIe 2.0 x16 (*blue@ x16 mode, black@ x4 mode)
1 x PCIe x1
3 x PCI

MultiGPU

ATI CrossFireX у режимі х16+х4

Дискова підсистема

Південний міст AMD SB710 підтримує:
5 x SATA 3.0 Гб/с підтримка SATA RAID 0, 1 і 10
1 х e-SATA 3.0 Гб/с
1 x UltraDMA 133/100 для підключення 2 РАТА пристроїв

LAN

Realtek 8112L PCIe Gb LAN

Звукова підсистема

8-канальне аудіо VT1708S High Definition Audio CODEC

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Пасивна система охолодження, що складається з алюмінієвих радіаторів

Роз’єми для вентиляторів

1 x CPU
2 x корпусних вентиляторів

Зовнішні порти I/O

1 x PS/2 (Клавіатура/Миша)
1 х SPDIF вихід (оптичний)
1 x LPT порт
1 x COM порт
1 х eSATA
6 x USB 2.0/1.1
1 x RJ45 LAN
6 аудіо роз’ємів для підключення 8-канального звуку

Внутрішні порти I/O

- CD-in коннектор
- 1 x audio роз’єм
- 1 x IDE
- 3 x USB 2.0/1.1 (6 портів)
- 1 x коннектор SPDIF-Out
- Роз’єм системної панелі

BIOS

8 Mb Flash ROM
AMI BIOS, Pnp, DMI v2.0, Wfm2.0, ACPI v2.0a, SMBIOS 2.5

Фірмові технології

- ASUS EPU-4 Engine
- ASUS Express Gate
- ASUS Turbo Key
- ASUS Q-Fan
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- ASUS AI NET 2

Комплектація

Посібник користувача;
2 x SATA кабель;
1 x UltraDMA 133/100/66 кабель;
1 x I/O Shield;
диск з драйверами і утилітами.

Форм-фактор Розміри, мм

ATX
305 x 224

Сайт виробника

http://www.asus.com/

Оновлення BIOS і нові драйвери можна скачати зі сторінки підтримки.

Все цены на ASUS M4A77TD PRO

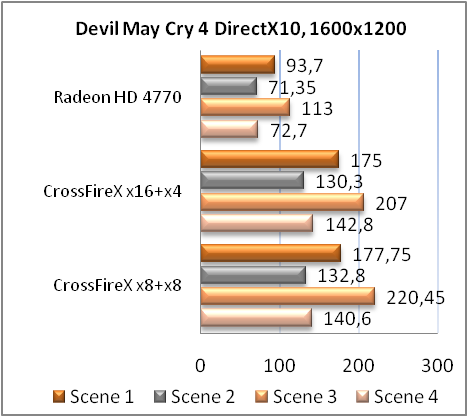

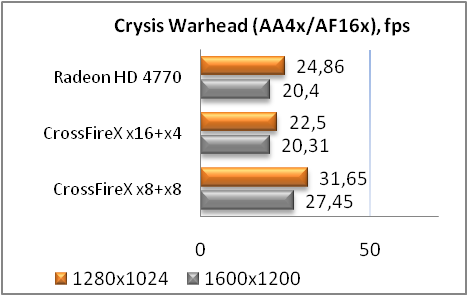

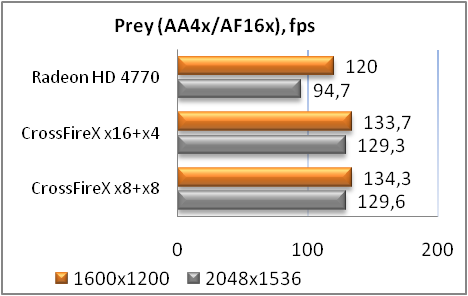

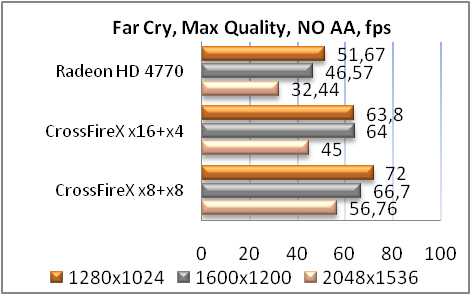

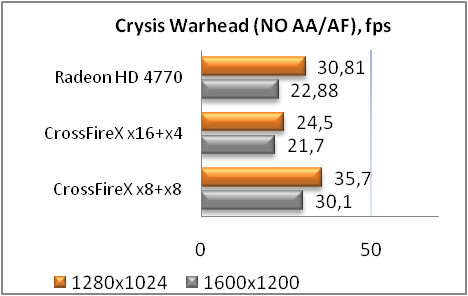

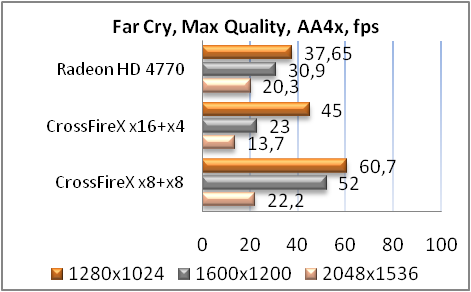

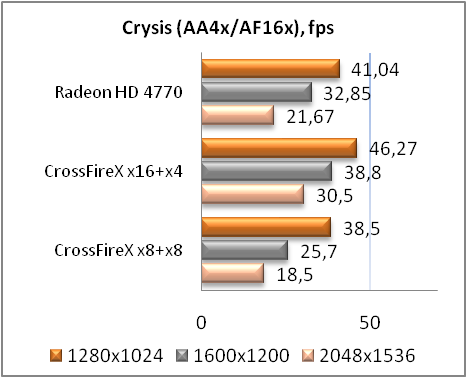

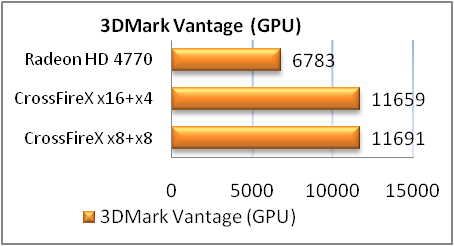

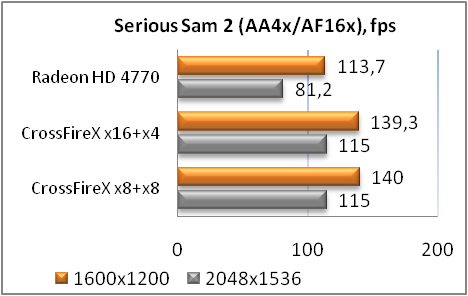

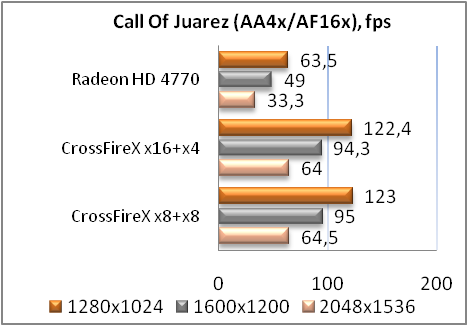

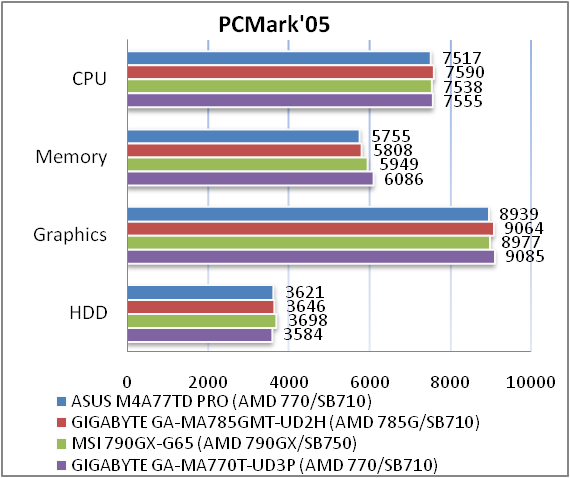

Згідно специфікації, материнська плата ASUS M4A77TD PRO має процесорний роз’єм Socket AM3 і, відповідно, працює з пам'яттю стандарту DDR3. Але не в цьому особливість плати. Головними перевагами цього рішення є південний міст SB710, який дозволяє пограти в лотерею з фортуною при розблокуванні відключених ядер у нових процесорах AMD, і підтримка режиму ATI CrossFireX, нехай і не в самій оптимальній конфігурації x16+x4, причому швидкість останніх чотирьох ліній відповідають специфікації шини PCI Express 1.0. І ми, звісно, не упустили можливості перевірити, на що здатна ця материнська плата.

ASUS M4A77TD PRO

Упаковка материнської плати виконана із щільного картону з якісною кольоровою поліграфією. На лицьовій стороні коробки крім назви плати зазначені підтримувані процесори, підтримка технології ATI CrossFireX, потужна схема живлення процесора та підтримка нової Windows 7.

ASUS M4A77TD PRO

На звороті коробки є фотографія самої плати, за допомогою зрозумілих піктограм показані основні характеристики та особливості продукту, а також окремо підкреслюється застосування на платі 8+ 1-фазного стабілізатора живлення процесора і технологій ASUS Express Gate і ASUS EPU.

ASUS M4A77TD PRO

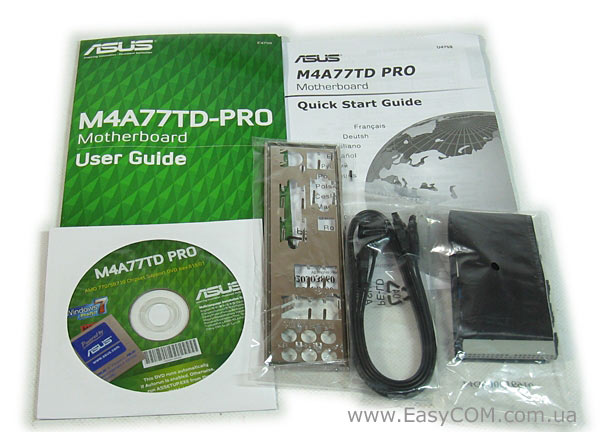

У комплекті з материнською платою ASUS M4A77TD PRO ви знайдете:

  • Інструкцію користувача;
  • Інструкцію зі швидкого складання системи;
  • Два SATA-Кабелі;
  • Шлейф UltraDMA 133/100/66;
  • Заглушку портів задньої панелі I/O Shield;
  • DVD-диск з драйверами та утилітами.

Такий комплект поставки є досить скромним, особливо для продуктів версії PRO. В ньому немає, як мінімум, перехідників живлення для SATA-пристроїв, що може знадобитися багатьом. Так що радимо заздалегідь впевнитися, що на вашому блоці живлення достатньо роз’ємів для підключення SATA-пристроїв, та і місток ATI CrossFireX іде в комплекті з відеокартою.

ASUS M4A77TD PRO

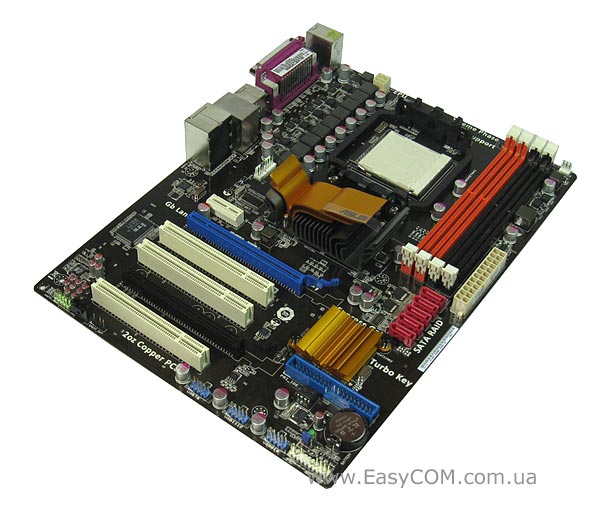

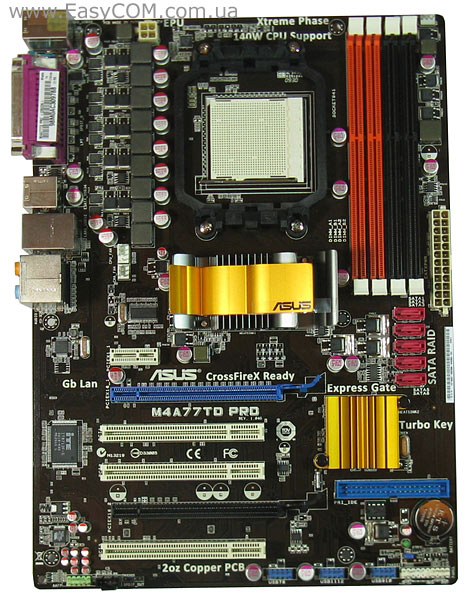

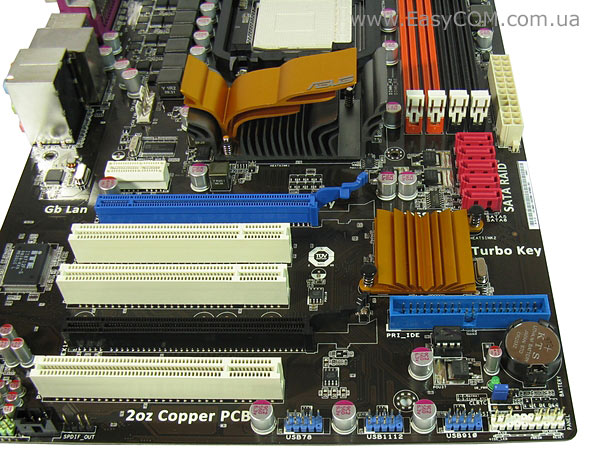

Зовнішній вигляд плати при першому погляді дорікань не викликає, все виконане якісно та добротно. Для установки плат розширення виробник обладнав плату трьома роз’ємами PCI, з яких два можуть перекриватися відеокартами з двослотовою системою охолодження у випадку використання технології ATI CrossFireX, і одним роз’ємом PCI Express x1. Оперативна пам'ять встановлюється в чотири роз’єми DIMM і максимальний об'єм її може досягати 16 ГБ. І тут ми виявили перший мінус – через трохи звужений текстоліт плати її правий край висить у повітрі. Звідси порада: встановіть модулі пам'яті до монтажу материнської плати в корпус і без крайньої необхідності їх не чіпайте. Роз’єм підключення живлення і дискової підсистеми також зміщені до правого краю плати і порада тут така сама, як і для пам'яті, – у зібраному корпусі робите підключення дуже обережно, притримуйте плату знизу, запобігаючи її надмірний вигин і як наслідок поломку.

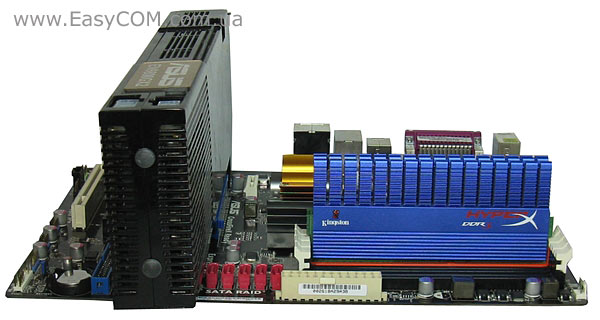

При встановленні довгої відеокарти роз’єми SATA не блокуються, а до засувок роз’ємів оперативної пам'яті відстань більш ніж пристойна. Шкода, що цей плюс нівелюється висячим у повітрі краєм плати.

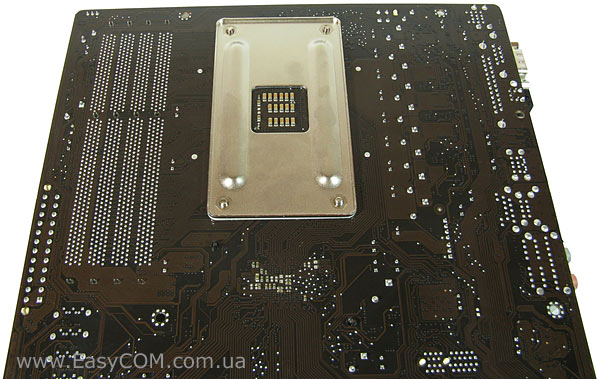

Під процесорним роз’ємом встановлена пластина жорсткості, що оберігає плату від згинання процесорними кулерами із зайво тугою засувкою. Ніяких силових елементів системи живлення сюди не винесено – все вмістилося на лицьовій стороні.

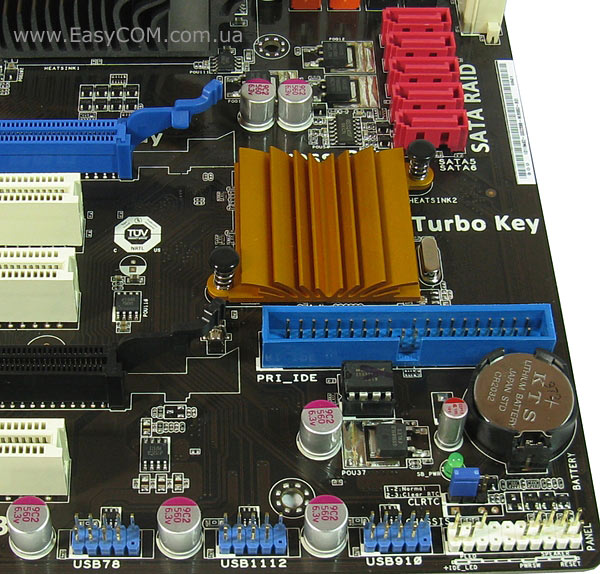

Система охолодження, використана на материнській платі ASUS M4A77TD PRO, пасивна та складається з двох алюмінієвих радіаторів. Радіатор на чіпсеті має оригінальний дизайн і виглядає досить гарно. Кріплення його до плати теж досить рідке і незвичайне – пружна пластмасова кліпса з фіксуючим металевим стрижнем. Така фіксація радіатора виглядає гарно і більш надійна, ніж звичайні пружні кліпси. Південний міст SB710 охолоджується низькопрофільним пластинчастим радіатором, який також має привабливий зовнішній вигляд. Єдиний невеликий мінус системи охолодження полягає в температурі компонентів. Так, під час тестування температура північного мосту становила 46,7ºС, а південний міст нагрівся аж до 50ºС. Але ця проблема легко вирішується створенням гарної внутрішнкорпусної вентиляції, так що зверніть на це увагу при покупці корпусу – багато корпусів ідуть з передустановленими додатковими вентиляторами, але якщо їх немає, то подбайте про їх встановлення самі.

ASUS M4A77TD PRO

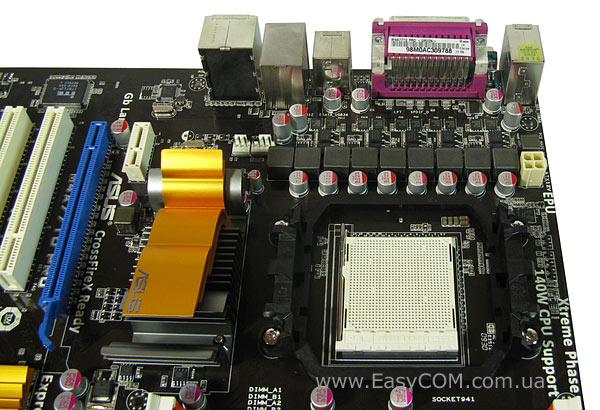

Стабілізатор живлення процесора - вузол дуже важливий. І інженери компанії ASUS постаралися забезпечити максимально стабільне живлення. Для цього вони використовували ШІМ-контролер ASP0903, який підтримує технологію енергозбереження EPU і керує 8+1 фазою стабілізатора живлення центрального процесора. Така багатофазна схема легко забезпечує стабільним живленням сучасні багатоядерні процесори. Єдиним невеликим мінусом у цій схемі є використання чотирьохконтактного роз’єму ATX12V. Але мінусом він буде тільки при використанні блоків живлення з маленьким перетином проводів або неякісним роз’ємом, нездатним забезпечити гарний контакт. Для живлення модулів пам'яті та чіпсету на платі реалізовані однофазні імпульсні стабілізатори. Начебто б одна фаза це і не багато, але враховуючи невисоке енергоспоживання цих елементів, однофазних стабілізаторів буде цілком достатньо.

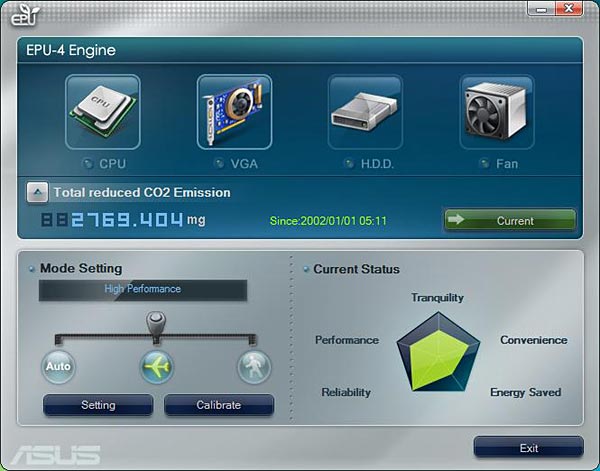

Ми перевірили, наскільки добре стабілізатор живлення процесора працює під керуванням технології EPU. Для того, щоб включити цей апаратно-програмний комплекс, необхідно обов'язково з BIOS активувати технологію енергозбереження C’n’Q. Виміри проводилися з відеокартою EVGA GeForce 8600GTS. Під час тестування дроселя вузла живлення процесора нагрівалися нерівномірно і їх температура коливалася в інтервалі від 46ºс до 64ºC, крайні верхні нагрівалися небагато сильніше, що вже саме по собі говорить про динамічне включення і відключенні фаз живлення залежно від навантаження. Але температура це одне, а енергоспоживання - інше, тому ми пропонуємо поглянути на отримані результати у вигляді таблички.

Режим

Простий, Вт

Завантаження процесора, Вт

C’n’Q виключене

92

142

C’n’Q включене

79

142

C’n’Q і EPU включене

76

142

Як бачите, технології енергозбереження гарно справляються зі своїми завданнями і дозволяють трохи заощадити енергоспоживання, яке в наш час все дорожче.

При створенні дискової підсистеми інженери вирішили обійтися силами одного південного мосту SB710. З його допомогою на платі реалізовано п'ять портів SATA з можливістю організації RAID-масивів рівнів  0, 1 і 10, один порт e-SATA, який вивели на інтерфейсну панель, а також інтерфейс UltraDMA 133/100/66 для підключення двох PATA-пристроїв. Така дискова підсистема не містить нічого зайвого, але при цьому має все необхідне і підійде переважній більшості користувачів. А для підключення периферії є дванадцять портів USB, половина з яких виведена на задню панель, а інші розведені на платі.

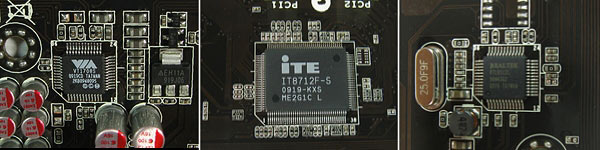

Інтегрована звукова підсистема виконана на восьмиканальному High Definition Audio кодеку VT1708S виробництва компанії VIA. До невеликого плюса даного кодека можна віднести підтримку оптичного виходу S/PDIF. Системний монітор, обслуговування PS/2 миші і клавіатури, робота портів COM і LPT здійснюється за допомогою контролера введення-виводу IT8712F-S виробництва компанії ITE. Підтримку з'єднань по мережі Ethernet здійснює гігібітний LAN-контролер Realtek 8112L.

ASUS M4A77TD PRO

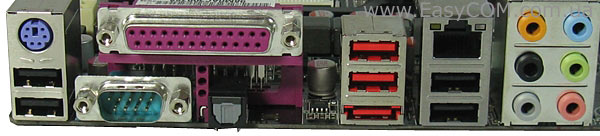

Інтерфейсна панель материнської плати ASUS M4A77TD PRO має наступні порти введення-виводу:

  • комбінований роз’єм PS/2 для підключення клавіатури або миші;
  • шість роз’ємів USB;
  • COM-Порт;
  • LPT-Порт;
  • оптичний вихід S/PDIF;
  • роз’єм e-SATA;
  • роз’єм RJ45 для LAN-з'єднань;
  • 6 аналогових роз’ємів для підключення 8-канального звуку.

Досить багатий вибір портів – від застарілих, але ще так часом потрібних, портів COM і LPT, і до сучасних e-SATA, USB і оптичного виходу S/PDIF. Не вистачає тільки порту IEEE 1394, а так все, що може знадобитися звичайній людині в повсякденнім житті, на панелі є.

BIOS

ASUS M4A77TD PRO

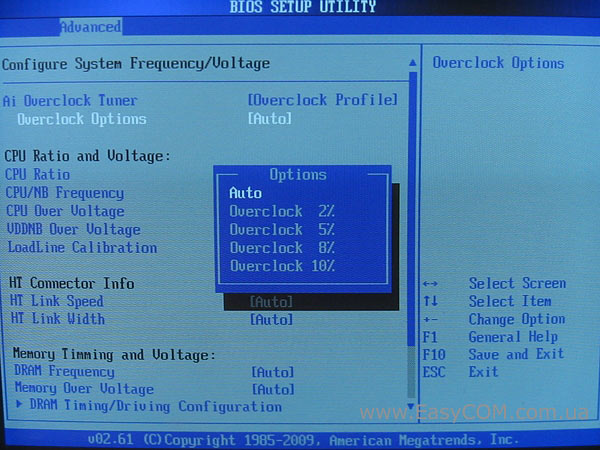

В основу BIOS ліг код, написаний компанією AMI. Оскільки він зустрічається на всіх платах ASUS, ми не будемо «тягти кота за хвіст», а одразу перейдемо до його основних можливостей і особливостей. Як і більшість плат цієї компанії, материнська плата ASUS M4A77TD PRO має функцію автоматичного розгону системи до 10%. Нехай це і не багато, але цілком безпечно та може використовуватися будь-яким користувачем без найменшого досвіду оверклокінгу.

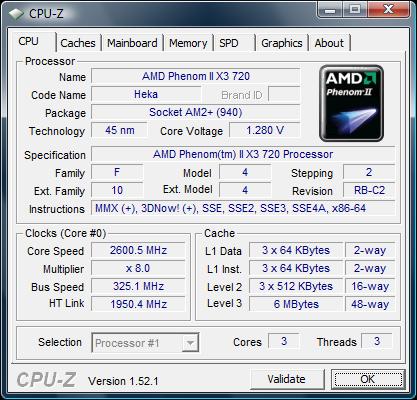

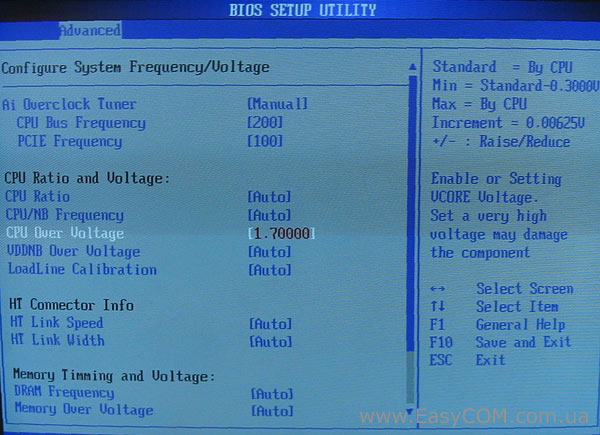

Оскільки нас цікавлять максимальні можливості плати, ми будемо проводити розгін у ручному режимі, зі зміною частот і напруг. Для зручності та наочності ми звели всі параметри в загальну таблицю.

Параметр

Назва меню

Діапазон

Крок

Частота системної шини

CPU Bus Frequency

200-550 МГц

1 МГц

Частота шини PCI Express

PCIE Frequency

100-150 МГц

1 МГц

Множник процесора

CPU Ratio

4-35

0,5

Частота контролера пам'яті

CPU/NB Frequency

800-6000 МГц

200 МГц

Частота шини НТ

HT Link Speed

200-2600 МГц

200 МГц

Ширина шини НТ

HT Link Width

Auto, 4, 8, 16 біт



Частота пам'яті

DRAM Frequency

800, 1067, 1333, 1600 МГц



Налаштування таймінгів пам'яті

Advanced DRAM Configuration

CAS Latency, TRCD, TRP, tRTP, TRAS, TRC, tWR, TRRD, tRWTTO, tRWTTO, tWRRD, tWRRD, tWTR, tWRWR, tRDRD, tRFC0, tRFC1, tRFC2, tRFC3



Напруги живлення процесора

CPU Over Voltage

1,00-1,7 В

0,00625 В

Напруги живлення контролера пам'яті

VDDNB Over Voltage

0,90-1,55 В

0,00625 В

Напруга живлення пам'яті

Memory Over Voltage

1,5-2,205 В

0,015 В

Напруга живлення північного мосту

RX780 Voltage

Auto, +50, +100, +150 мВ



Напруга живлення південного мосту

SB Voltage

Auto, +50 мВ

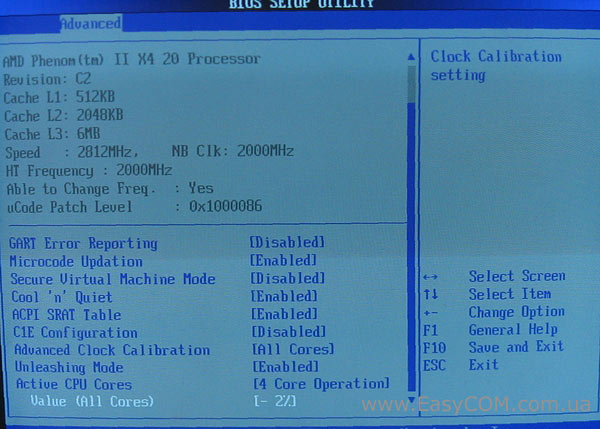

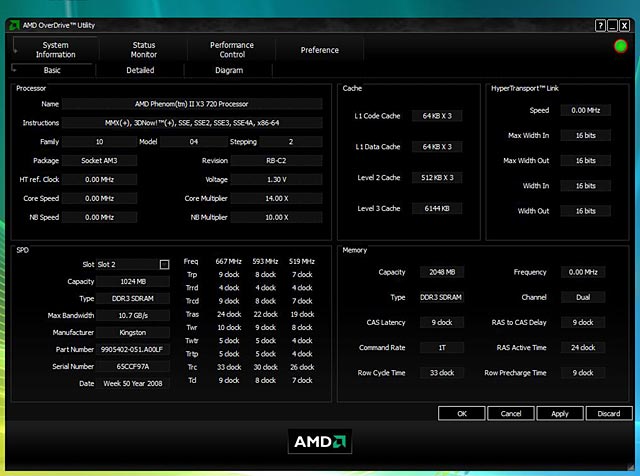

Наш тестовий процесор чудово вийшло зробити чотирьохядерним, розблокувавши відключене ядро. Чи буде при покупці процесора фортуна прихильна до вас, не відомо, але пограти в цю лотерею материнська плата дозволяє.

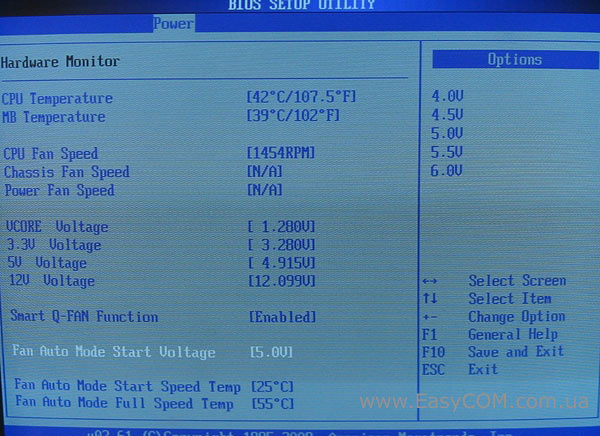

Системний монітор розташований на вкладці «Power». Він досить звичайний і нічим особливим не виділяється. Моніторинг системи полягає у відображенні поточних температур процесора та материнської плати, швидкості обертання вентиляторів і напруги на ядрі процесора та основних лініях живлення. Тут же можна включити функцію автоматичного керування вентиляторами Smart Q-FAN і настроїти параметри її роботи.

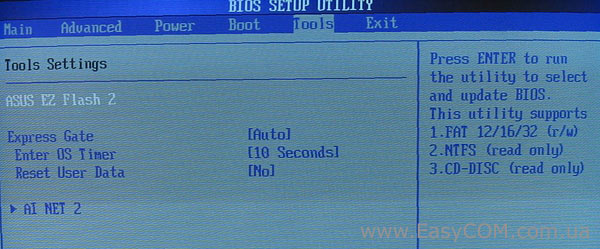

На вкладці «Tools» ви одержите доступ до фірмових технологій ASUS EZ Flash 2, ASUS Express Gate і AI NET 2.
