Огляд бюджетної материнської плати ASUS M2V

Материнські плати ASUS на чіпсетах VIA позиціонуються, як бюджетні рішення з відповідною можливістю розгону. Разом з тим вони відрізняються досить стабільною роботою і меншим ступенем всіляких помилок пов'язаних з недопрацьованим програмним забезпеченням. В цьому огляді ми розглянемо плату, яка вже встигла трохи постаріти,  ASUS M2V на чіпах VIA K8T890 і VIA VT8237A, протестуємо і доведемо її актуальність при зборці  звичайного домашнього комп'ютера.

зовнішній вигляд материнської плати ASUS M2V

Специфікація материнської плати ASUS M2V:

Виробник

ASUS

Модель

M2V

Північний міст

VIA® K8T890

Південний міст

VIA® VT8237A

Процесорний роз’єм

Socket AM2

Процесори, які підтримуються

AMD Athlon 64 X2 / Athlo 64 FX / Athlon 64 / Sempron

Системна шина, МГц

HyperTransport 2000 MT/s

Пам'ять, яка використовується

DDR2 800/667/533

Підтримка пам'яті

4 x 240-контактних DIMM  двоканальної архітектури до 8GB

Слоти розширення

1 x PCI Express x16
1 x PCI Express x1
4 x PCI

Дискова підсистема

VIA VT8237A підтримує:
2 x Ultra DMA 133 / 100/66/33
2 x Serial ATA 3.0Гб/із із підтримкою RAID 0, 1, JBOD

Marvell 88SE6121:
1 x Serial ATAI/II
1 x External Serial ATA 3Gb/s hard disk (SATA On-the-Go)

Звукова підсистема

Realtek ALC 660, 6-ch High-Definition Audio CODEC
Jack Sensing and Enumeration
S/ PDIF-Out

Підтримка LAN

PCI-E Gb LAN контролер

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Радіатор на північному  мосту

Роз’єми для вентиляторів

1 x CPU
2 x корпусних вентилятори

Зовнішні порти I/O

1 x Паралельний порт принтера
1 x PS/2 порт підключення клавіатури
1 x PS/2 порт підключення миші
1 x Коаксіальний S/PDIF вихід
1 x External SATA
4 x USB 2.0 порти
1 x LAN (RJ45)
1 x  6 канальний аудіо порт

Внутрішні порти I/O

2 x USB підтримують 4 USB порти
1 x COM
1 x Floppy disk
3 х SATA
2 x IDE
1x S/PDIF вихід роз’єм
Front panel High Definition Audio connector
System panel connector
Chassis Intrusion

BIOS

4 Mb Flash ROM, AMI BIOS, Pn, DMI2.0, Wf2.0, SM BIOS 2.3

Можливості розгону

Зміна частоти FSB від 200MHz до 400MHz із кроком 1MHz

Фірмові технології

ASUS CrashFree BIOS 3
ASUS O.C. Profile
ASUS Q-Fan2
ASUS EZ Flash
ASUS MyLogo2

Комплектація (важливе)

1 x SATA кабель
1 x SATA кабель живлення
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
1 x I/O шлейф
1 x ASUS Q-Connector (USB, system panel)
Інструкція

Форм-Фактор Розміри, мм

ATX, 12"x 8.0"(30.5cm x 20.5cm)

Сайт виробника

www.asus.com

Середня вартість

0

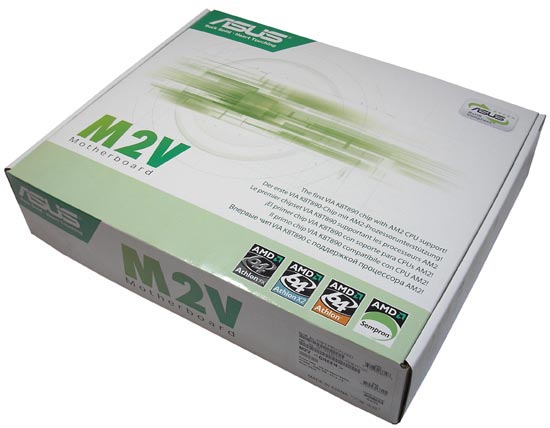

пакування материнської плати ASUS M2V



Материнська плата впакована у звичайну невелику картонну коробку, на якій перераховані типи підтримуваних процесорів AMD.

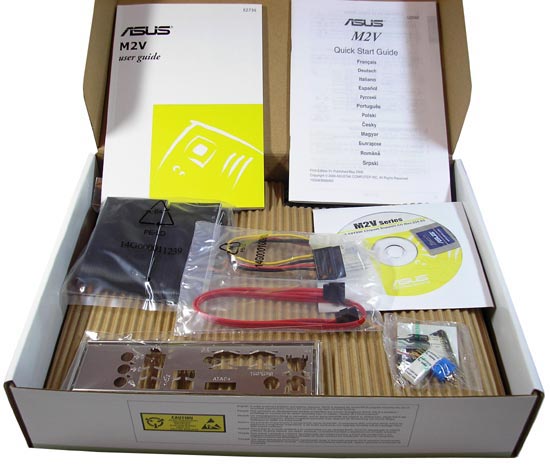

комплектація материнської плати ASUS M2V

Бюджетна материнська плата ASUS M2 NPV-VM і укомплектована по бюджетному.

У комплект входить:

  • материнська плата;
  • CD-Диск із ПЗ і драйверами;
  • посібник користувача англійською мовою, коротка інструкція з встановлення,
  • шлейф FDD,
  • шлейф UltraDMA 133/100/66;
  • 1 шлейф Serial ATA;
  • кабель живлення SATA;
  • фірмова наклейка;
  • ASUS Q-Connector;
  • заглушка на задню панель корпусу.

Відзначимо відсутність у комплекті планки з COM портом.

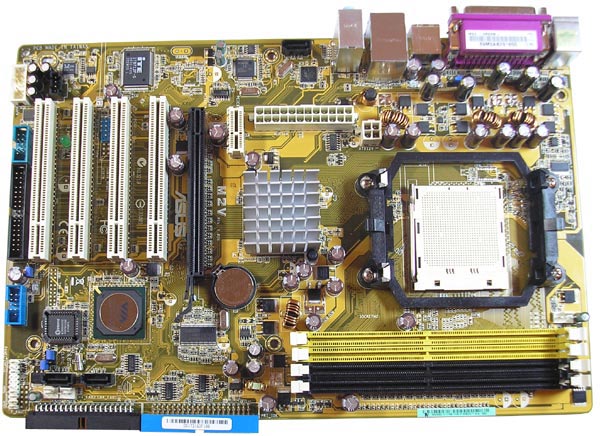

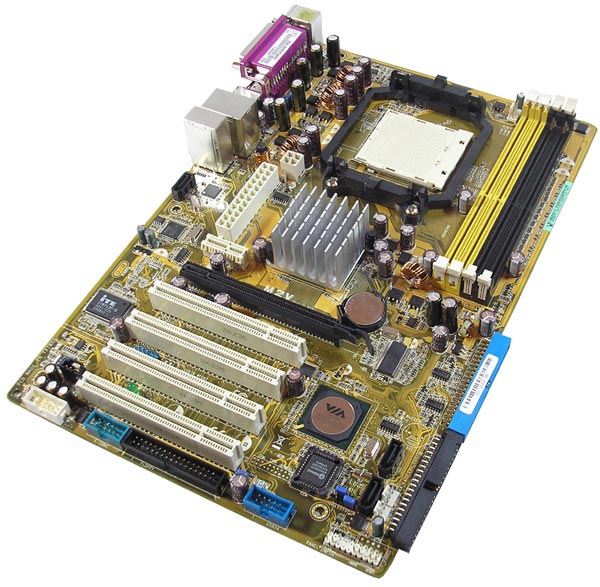

зовнішній вигляд материнської плати ASUS M2V

Материнська плата не зовсім вдало скомпонована. По-перше, розташування роз’ємів живлення, які знаходяться по середині плати. По-друге, всі чотири слоти оперативної пам'яті розташовані разом, причому перші дві планки, заради роботи у двоканальному режимі, потрібно буде вставити поруч, а це безумовно погіршить їх охолодження. Обидва роз’єми IDE обернуто, і до них не завжди буде зручно підключатися в невеликих корпусах, тому радимо підключити шлейфи до моменту встановлення плати в корпус, а якщо буде потреба, відключати тільки роз’єм від жорсткого диска.

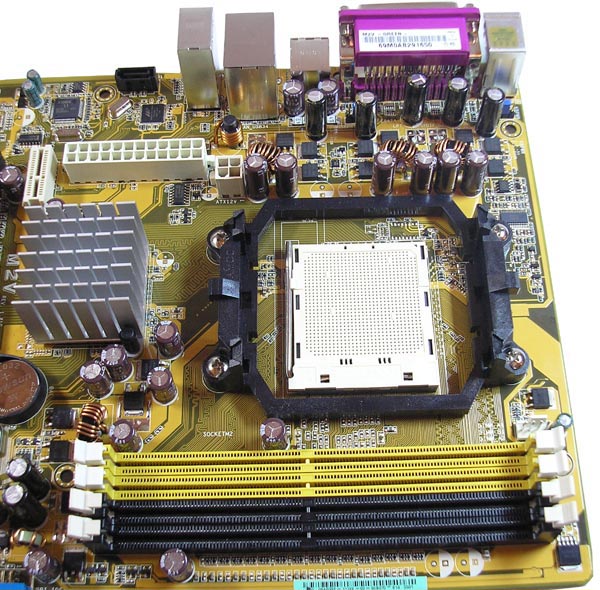

процесорний роз’єм і стабілізатор живлення материнської плати ASUS M2V

Стабілізатор живлення трьохканальний без додаткового охолодження елементів. Процесорна рамка тільки із двома зубами, що не дуже надійно. На північному мосту встановлений досить пристойний алюміньовий радіатор.

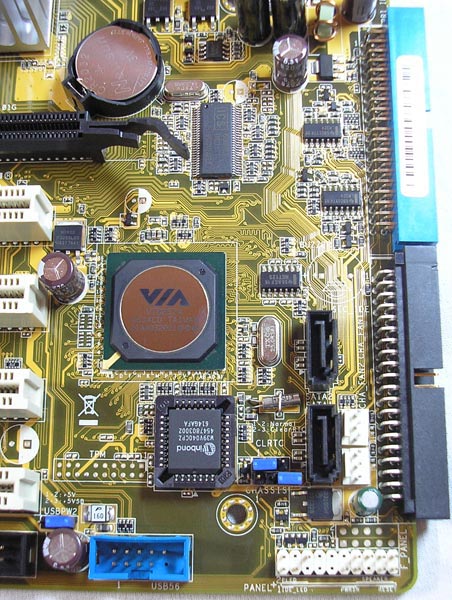

роз’єми материнської плати ASUS M2V

В якості південного місту встановлений давно нам знайомий чіп VT8237A, який  непогано себе зарекомендував. Одне із кращих його якостей - це низьке тепловиділення, тому не дивна відсутність на ньому елементів додаткового охолодження. Недоліком чіпа є підтримка лише SATA I, і для того, щоб плата підтримувала найефективніший інтерфейс передачі даних  SATA II, на ньому був установлений додатковий контролер Marvell 88SE6121. Цей контролер підтримує роботу двох роз’ємів, один із яких, виведений на задню панель, з можливістю «гарячого» підключення пристроїв e-SATA. Якщо буде потреба, то ви маєте можливість повноцінно використовувати порти контролера Marvell як основні, під завантажувальний гвинт. Формувати RAID 0, 1 і JBOD масиви можливо буде тільки на портах чіпсета.

роз’єми материнської плати ASUS M2V

Материнська плата має чотири слота PCI, і по одному PCIE х16, PCIE х1. До інших показних особливостей інтерфейсів і контролерів віднесемо: підтримка чотирьох портів USB, один COM порт, контролер Gigabit LAN,  контролер 6  канального звуку Realtek ALC 660 з виходом S/PDIF.

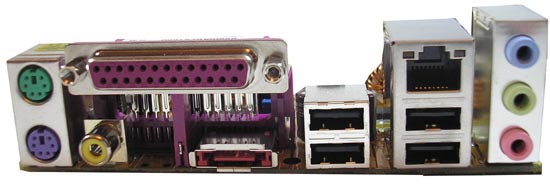

роз’єм задньої панелі плати ASUS M2V

На задній панелі виведені наступні порти: два PS/2 для миші і клавіатури, паралельний (LPT),  три аудіо порти, які перемикаються ( Line-in, Line-out, Mic_in), 4 роз’єми USB, Gigabit LAN RJ45, SATA On-the-Go, коаксіальний S/PDIF. Відзначимо відсутність COM-Порту.

схема розташування елементів на материнській платі ASUS M2V

До плати можна підключити три  вентилятори, один із яких 4-контактний процесорний, а два інші трьохконтактні. Роз’єм процесорного кулера зручно розміщено біля самого Socket AM2, а роз’єми для підключення корпусних вентиляторів розташовані разом, біля роз’ємів SATA, що не дуже зручно. Технологія Q-Fan Control дозволяє автоматично регулювати швидкість обертання процесорного кулера, який має живлення від роз’єму CPU Fan.

BIOS

У материнській платі ASUS M2V використовується BIOS непоганими можливостями розгону і моніторингу.

Можливості розгону:

- Зміна тактової частоти FSB від 200 до 400 МГц з кроком 1 МГц;

Вибір частоти пам'яті в BIOS

- Вибір робочої частоти пам'яті (DDR 2-400/533/667/800) і зміна таймінгів пам'яті (CL, RCD, RP, RAS, 1T/2T);
- Зміна множника процесора від 4х до мах;
- Зміна напруги живлення ядра процесора від 0,8 В до 1,25 В з кроком  0,025 В;
- Встановлення напруги живлення пам'яті DDR2 від 1,8 В до 1,9 В, з кроком 0,5 В або включення режиму Auto підстроювання;

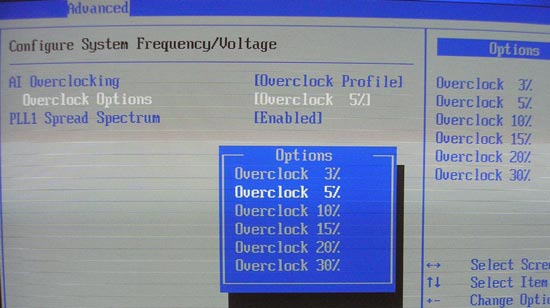

Автооверлокінг

- Включення режиму автооверлокінга, який дозволяє підвищити продуктивність системи на 3, 5, 10, 15, 20, 30%;

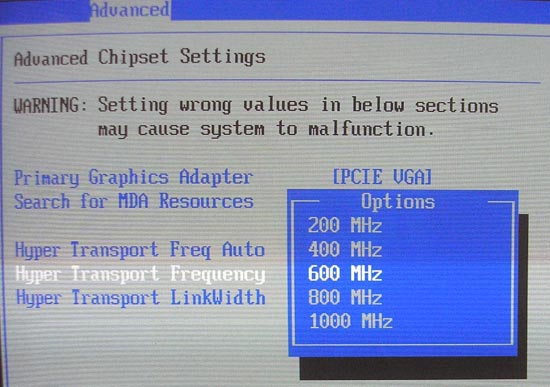

Зміна частоти HyperTransport

- Зміна частоти шини HyperTransport від 200 до1000 МГц з кроком 200 МГц.
- Зміна розрядності шини HyperTransport: 8 або 16 біт;

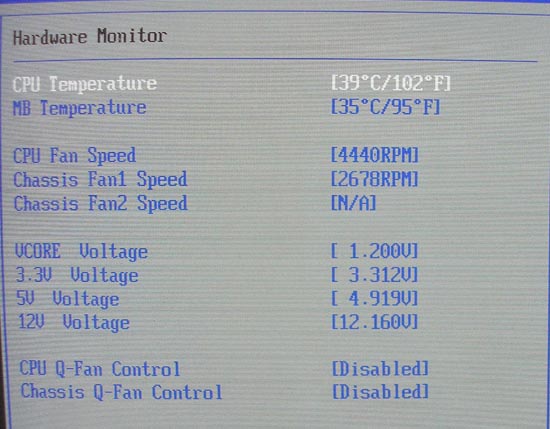

Моніторинг BIOS

У вікні Hardware Monitor можна стежити за:
- температурою материнської плати і процесора;
- швидкістю обертання процесорного кулера, і двох інших вентиляторів у корпусі;
- напругою живлення ядра процесора;
- величиною напруги основних ліній живлення 3.3В, 5В, 12В.

Крім того, присутня можливість включити функцію Q-Fan контролю швидкості обертання процесорного кулера і корпусних вентиляторів.

Можливості розгону у плати непогані, але з недоліків відзначимо, що напругу живлення пам'яті можна підняти тільки до 1,9 В.

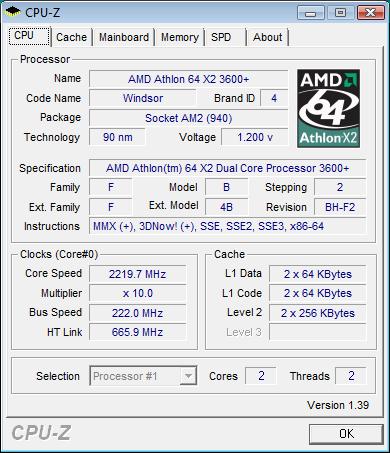

Проводячи стандартну процедуру випробування можливостей тактового генератора системної шини, ми змогли підняти його частоту тільки до 222 МГц.

можливості розгону плати.

Тестування

Для перевірки можливостей материнських плат використовувалося наступне обладнання:

Процесор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR 2-800 1024 Мб Apacer PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Fortron ATX 400-PNF, 400 Вт, 120 мм малошумний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

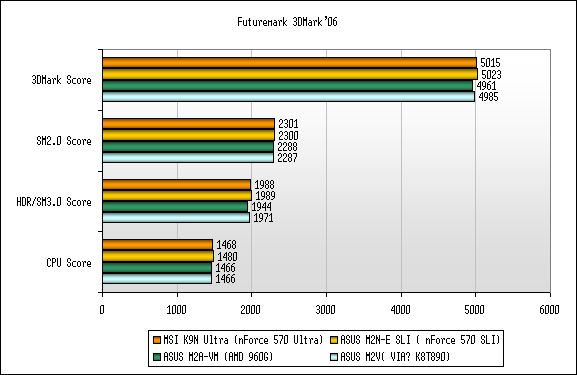

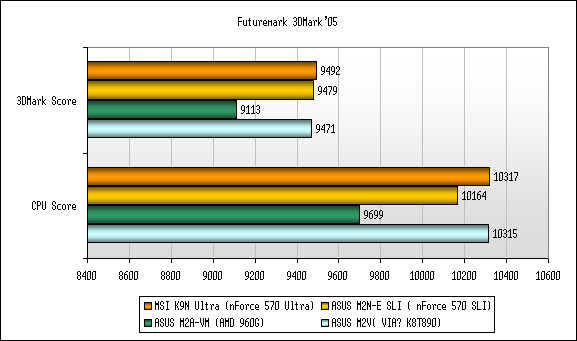

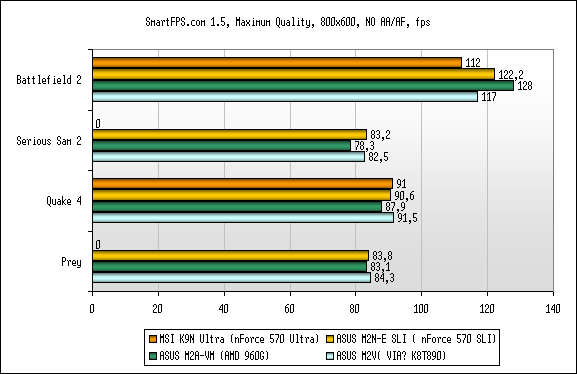

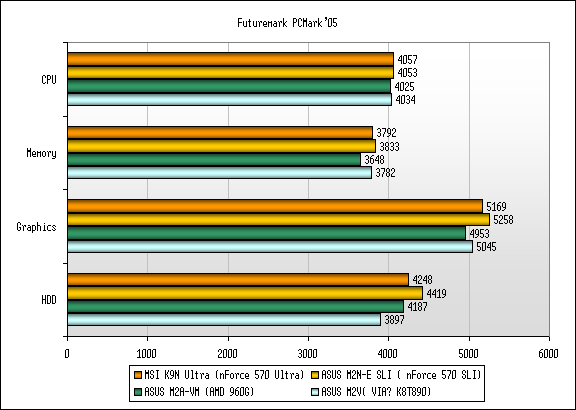

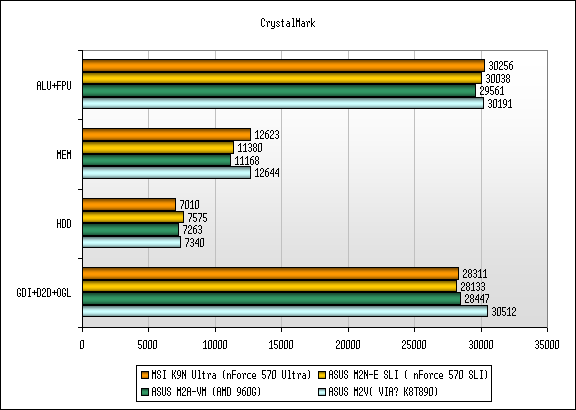

Як бачимо, результати тестування плати ASUS M2V такі, як і в інших більш дорогих плат ASUS. Єдиний тест, який викликав невелике відставання - це швидкість читання-запису на жорсткий диск в PCMark'05, який пов'язаний, напевно, з тим, що чіп південного мосту, до якого був підключений жорсткий диск під час тестування, підтримує тільки SATA I. Хоча подібний тест в Crystal Mark нічого не виявив.

Висновки

Материнська плата ASUS M2V на базі перевірених  чіпів VIA K8T890 і VIA VT8237A, має невисоку вартість і вже добре налагоджене програмне забезпечення. Свого часу вона була першою материнською платою ASUS на чіпсеті VIA, який підтримував роботу із двоядерними процесорами Athlon X2. BIOS має достатню для розгону кількість налагоджень, але при цьому тестування виявило досить слабку можливість підняття частоти системної шини, тому для розгону процесора, плата не дуже підходить.

Гідні якості:

  • невисока вартість;
  • чотири роз’єми PCI;
  • два конектора для додаткових вентиляторів;
  • достатня кількість налагоджень BIOS для невеликого розгону;
  • 6 канальний звук High Difinition з Audio S/ PDIF-Out.

До недоліків, віднесемо:

  • відсутність на задній панелі COM-Порту і додаткової панелі в комплекті;
  • слабкі результати розгону;
  • трохи невдале компонування;
  • невеликі незручності при монтажі.
