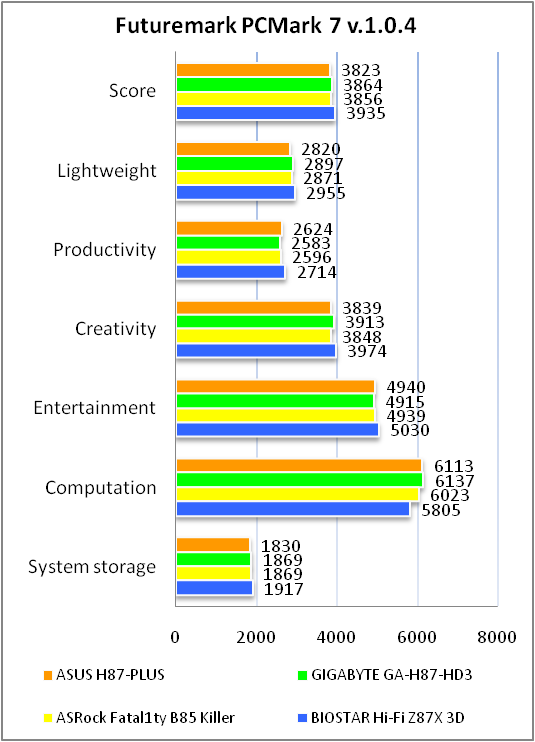

Огляд і тестування материнської плати ASUS H87-PLUS

Останнім часом виробники випускають досить багато компактних материнських плат формату microATX і Mini-ITX, на базі яких можна створити досить продуктивний комп'ютер, що займатиме при цьому мало місця. Але якщо потрібно підключити велику кількість карт розширення та додаткового обладнання, то оптимальним варіантом буде системна плата класичного форм-фактора ATX. Саме такою є героїня даного огляду, ASUS H87-PLUS, детальне знайомство з характеристиками якої ми й проведемо далі.

ASUS H87-PLUS

Специфікація материнської плати ASUS H87-PLUS:

Виробник

ASUSTeK Computer Inc.

Модель

H87-PLUS

Чіпсет

Intel H87 Express

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого покоління

Частота використовуваної пам'яті

1600 / 1333 / 1066 МГц

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0/2.0 x16 (у режимі x16)

1 x PCI Express 2.0 x16 (у режимі x4)

2 x PCI Express 2.0 x1

3 x PCI

Дискова підсистема

6 x SATA 6 Гбіт/с

LAN

1 x Realtek 8111G (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна HD Audio на основі кодека

Realtek ALC887

Живлення

24-контактний роз’єм живлення ATX

8-контактний ATX12V роз’єм живлення

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

2 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на елементах підсистеми живлення процесора

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x PS/2 Combo (клавіатура/миша)

4 x USB 2.0

2 x USB 3.0

1 x HDMI

1 x D-Sub

1 x DVI-D

1 x LAN (RJ45)

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.0 з підтримкою двох портів USB 3.0

3 x USB 2.0, кожний з підтримкою двох портів USB 2.0

6 x SATA 6 Гбіт/с

1 х COM

1 x S/PDIF Out
 1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x клавіша MemOK!

1 x джампер для скидання CMOS

BIOS

64 Мбіт UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a

Форм-фактор

ATX

Розміри

305 x 208 мм

Сайт виробника

Сторінка продукту

ASUSTeK Computer Inc.

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на Asus+H87-Plus

Упаковка та комплектація

ASUS H87-PLUS

Материнська плата постачається в коробці, виконаній зі щільного картону. Її оформлення складається в основному з чорного та жовтого кольорів. Інформаційні елементи на лицьовій стороні упаковки повідомляють про назву моделі та компанії-виробника, підтримку фірмового дизайну 5X PROTECTION і технології AMD CrossFireX, використовуваний тип процесорного роз’єму та можливості виведення зображення у форматі 4K Ultra HD.

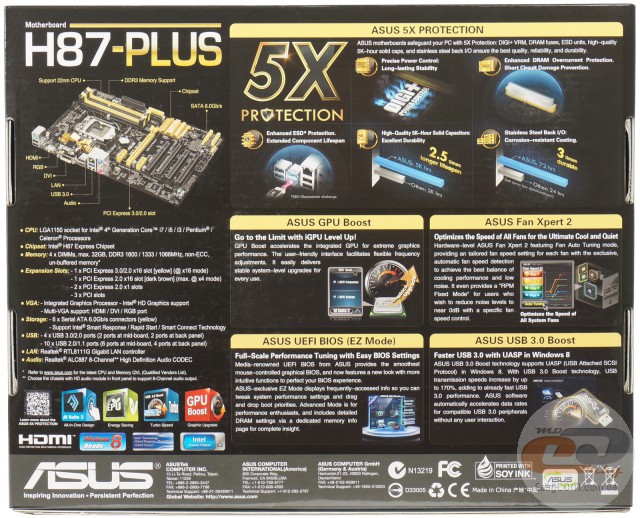

ASUS H87-PLUS

На звороті упаковки є більш детальний опис ключових технологій ASUS H87-PLUS. Першою з них є фірмова концепція 5X PROTECTION, яка включає:

  • cистему захисту компонентів материнської плати від електростатичного розряду;
  • цифрову підсистему живлення DIGI+ VRM, яка забезпечує точний контроль і високу стабільність подаваної напруги;
  • якісні твердотільні конденсатори з підвищеним терміном служби (до 5000 годин при температурі 105°С);
  • спеціальні запобіжники, які захищають слоти оперативної пам'яті й інші роз’єми від перевантаження при подачі надмірного струму або струму короткого замикання;
  • інтерфейсну панель із нержавіючої сталі, яка покрита шаром оксиду хрому з підвищеними антикорозійними властивостями.

Додатково тут присутнє схематичне зображення основних роз’ємів материнської плати, а також перераховані деякі підтримувані технології:

  • ASUS GPU Boost – розгін інтегрованого графічного ядра за допомогою програмного забезпечення AI Suite III;

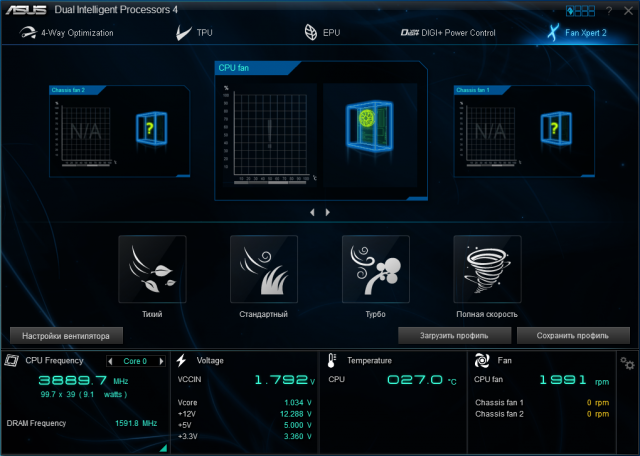

  • ASUS Fan Xpert 2 – ПЗ для гнучкого налаштування швидкості обертання кожного з вентиляторів системи охолодження;
  • ASUS UEFI BIOS (EZ Mode) – зручний графічний інтерфейс налаштувань BIOS, який надає можливість конфігурації параметрів усіх компонентів системи за допомогою миші;
  • ASUS USB 3.0 Boost – підтримка портами USB 3.0 протоколу UASP, який дозволяє значно збільшити швидкість передачі даних.

ASUS H87-PLUS

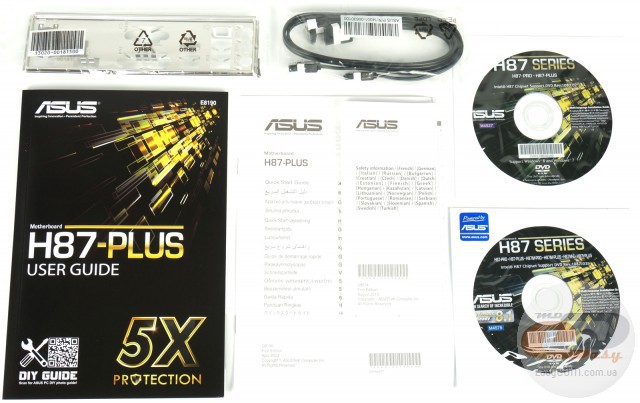

Комплект поставки ASUS H87-PLUS включає:

  • заглушку інтерфейсної панелі;
  • два SATA-кабелі;
  • інструкцію з експлуатації;
  • короткий посібник користувача;
  • два диски із програмним забезпеченням та драйверами (включаючи Windows 8.1);
  • наклейку на корпус комп'ютера.

Дизайн і особливості плати

ASUS H87-PLUS

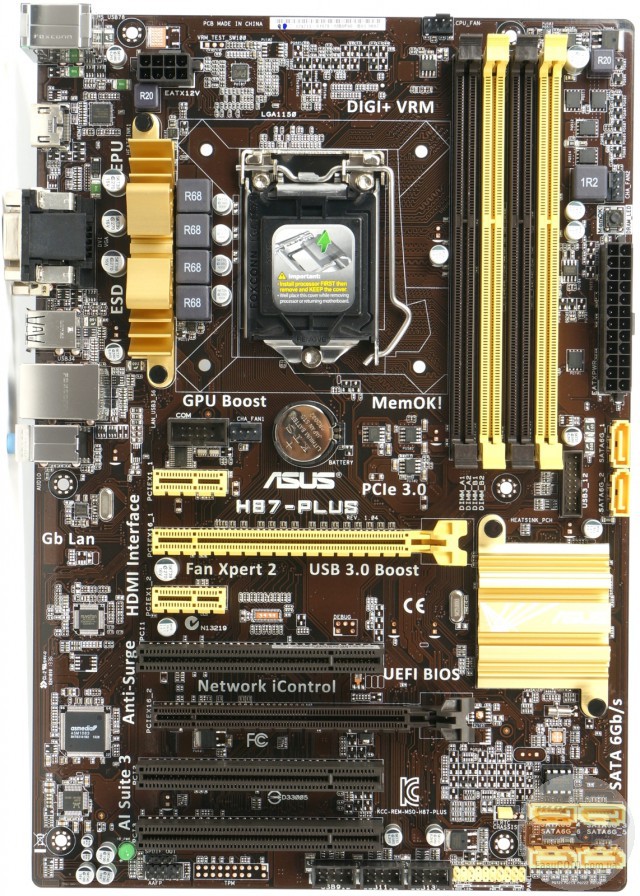

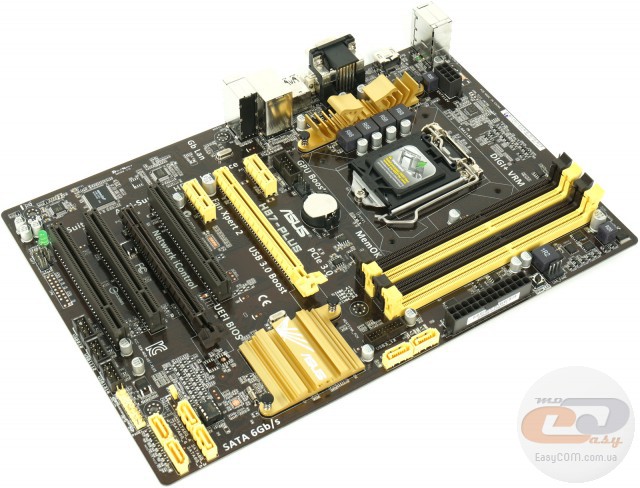

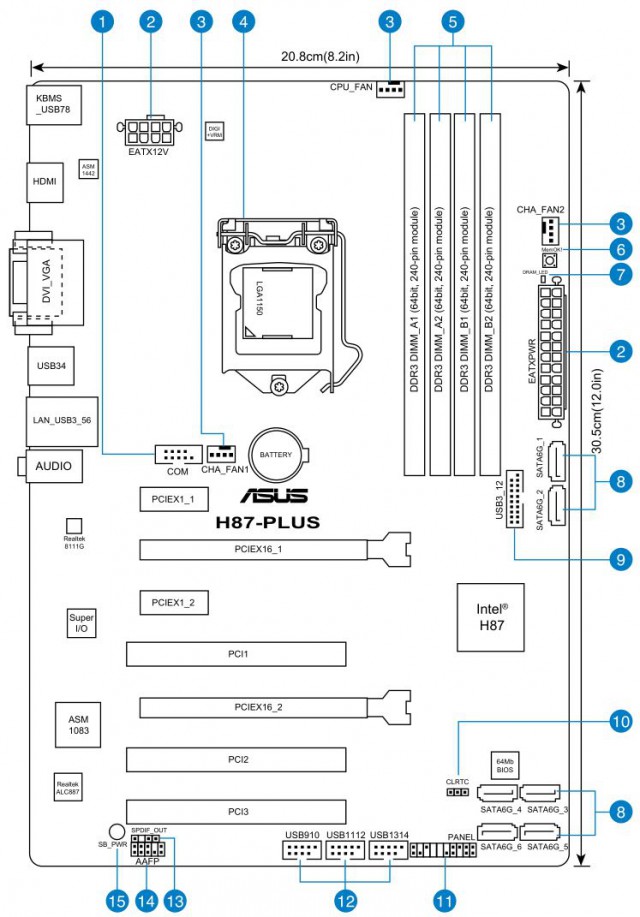

Материнська плата має формат ATX і виконана на текстоліті темно-коричневого кольору. Частина роз’ємів і радіатори системи охолодження мають жовтий колір, що надає оригінальності зовнішньому вигляду ASUS H87-PLUS. Роз’єми для карт розширення та для оперативної пам'яті мають класичне розташування, яке не викличе незручності при складанні комп'ютера. У цілому ж конфігурація набортних елементів досить продумана. Єдиним цікавим моментом є розташування портів SATA: чотири з них розташовані в правому нижньому куті, а два – біля слотів оперативної пам'яті.

ASUS H87-PLUS

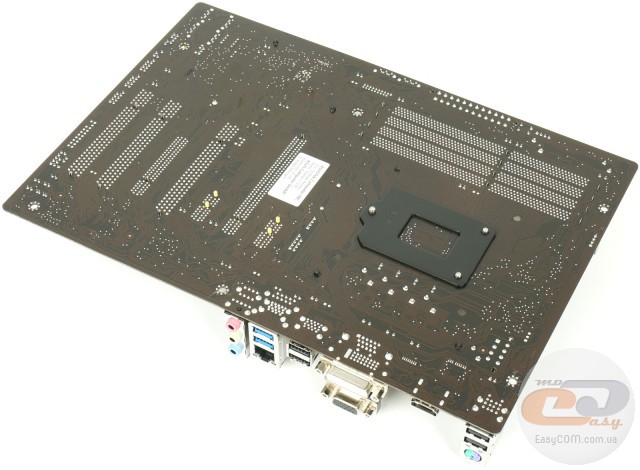

На звороті текстоліту немає яких-небудь значимих функціональних елементів. Єдиною важливою деталлю є наявність металевої опорної пластини, яка покликана підсилити процесорний роз’єм у випадку встановлення масивної системи охолодження.

ASUS H87-PLUS

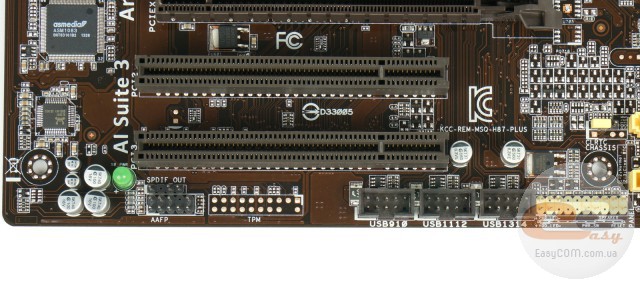

В нижній частині материнської плати ASUS H87-PLUS знаходяться такі конектори: S/PDIF out, роз’єм для підключення аудіопортів передньої панелі, роз’єм для підключення фронтальної панелі, три колодки для підключення портів USB 2.0. Також поруч знаходиться джампер скидання параметрів CMOS. Усього в новинці реалізована підтримка десяти роз’ємів USB 2.0: шести внутрішніх і чотирьох на інтерфейсній панелі. За їхню коректну роботу відповідає мікросхема чіпсету Intel H87 Express.

ASUS H87-PLUS

ASUS H87-PLUS

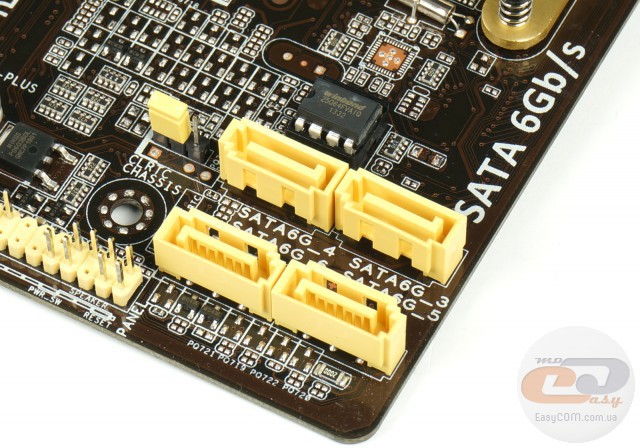

У правому нижньому куті знаходяться чотири порти SATA 6 Гбіт/с. Підключення кабелів до них не буде ускладнене, оскільки навіть габаритні карти розширення в слотах PCI не зможуть їх перекрити.

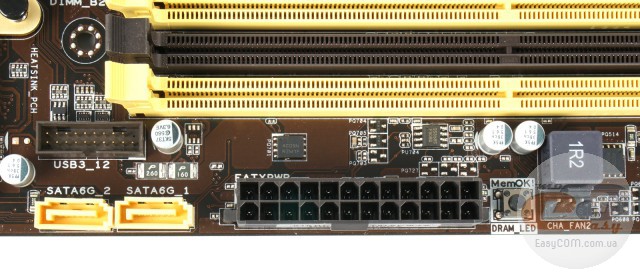

Ще два порти SATA 6 Гбіт/с розташовані посередині правої бічної частини друкованої плати, що дозволяє зручно провести кабелі для підключення оптичних приводів або інших сумісних пристроїв. Також поруч є: колодка для підключення роз’ємів USB 3.0, 24-контактний конектор живлення ATX, один із двох роз’ємів підключення системного вентилятора та клавіша MemOK!. Відзначимо, що в новинці реалізована підтримка чотирьох портів USB 3.0: двох внутрішніх та двох на інтерфейсній панелі. Усі вони обслуговуються набором системної логіки без використання сторонніх контролерів.

ASUS H87-PLUS

ASUS H87-PLUS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3. Підтримується робота планок у двоканальному режимі, для зручності організації якого слоти кожного каналу пофарбовані в різні кольори (чорний і жовтий). Згідно зі специфікацією, підтримуються модулі з робочою частотою 1066 – 1600 МГц і загальним обсягом 32 ГБ. Якщо ж частоти використовуваних планок пам'яті не будуть відповідати підтримуваним значенням, то це легко виправити шляхом активації функції MemOK!..

ASUS H87-PLUS

ASUS H87-PLUS

Система охолодження тестованої материнської плати складається з двох алюмінієвих радіаторів, які закріплені на текстоліті за допомогою підпружинених кліпс. Перший призначений для відведення та розсіювання тепла від чіпсету. У процесі тестування його температура не перевищувала 33°С. Другий радіатор встановлений на елементах підсистеми живлення центрального процесора. Його максимальна температура не перевищувала 44,5°С.

ASUS H87-PLUS

ASUS H87-PLUS

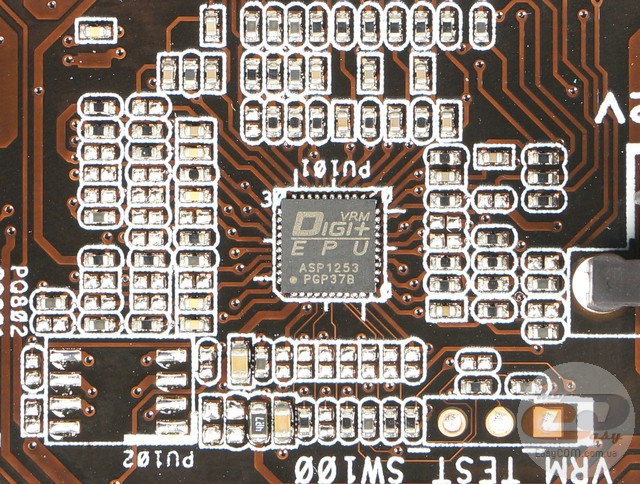

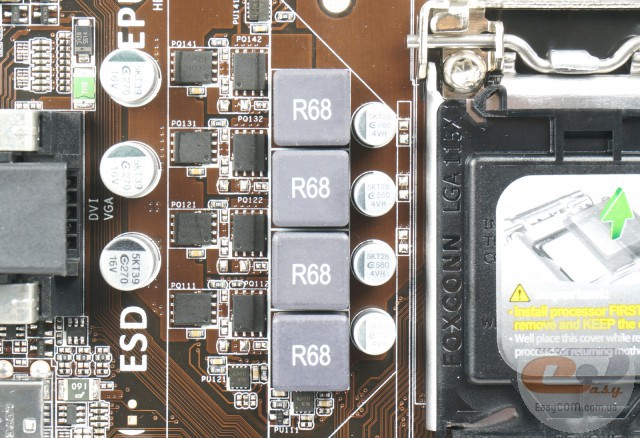

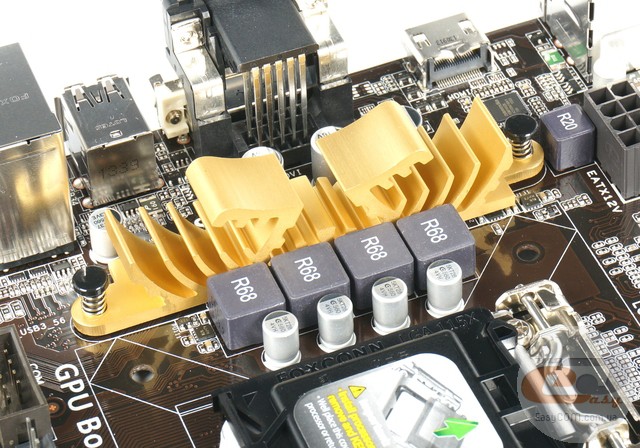

Живлення процесора новинки виконане за цифровою 4-фазною схемою. У якості контролера використовується мікросхема DIGI+ VRM ASP1253, яка відрізняється високою надійністю, точністю та стабільністю роботи. Для подачі напруги живлення на материнській платі використовуються 24-контактний і 8-контактний роз’єми.

ASUS H87-PLUS

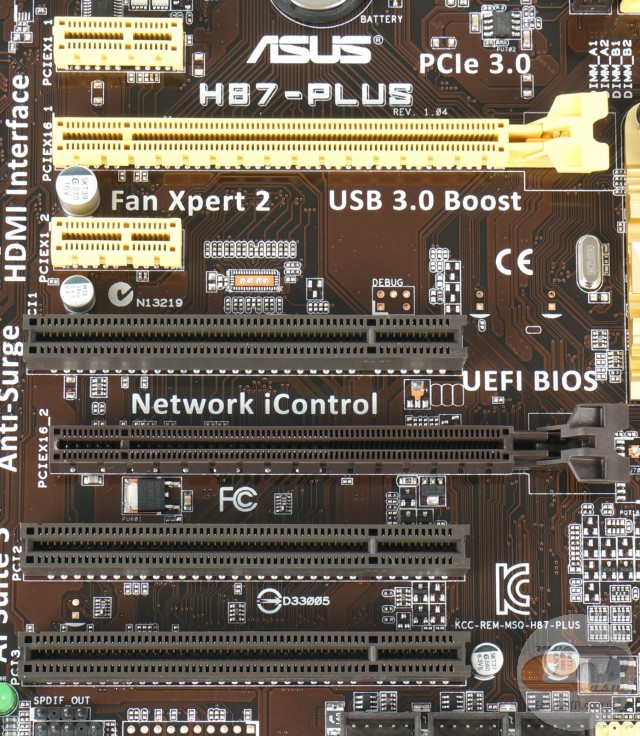

ASUS H87-PLUS має хороший набір слотів для карт розширення. Для встановлення графічного прискорювача передбачений жовтий роз’єм PCI Express 3.0 x16, який використовує для роботи всі 16 ліній від процесора. При бажанні встановити конфігурацію AMD CrossFireX із двома відеокартами можна використовувати другий роз’єм PCI Express 2.0 x16. Однак варто пам'ятати, що йому доступні тільки 4 лінії від мікросхеми чіпсету, що не дозволить повністю розкрити потенціал сучасного графічного прискорювача.

Також є два слоти PCI Express 2.0 x1 і три роз’єми PCI, які суттєво розширюють функціональність комп'ютера за допомогою різноманітних карт.

ASUS H87-PLUS

ASUS H87-PLUS

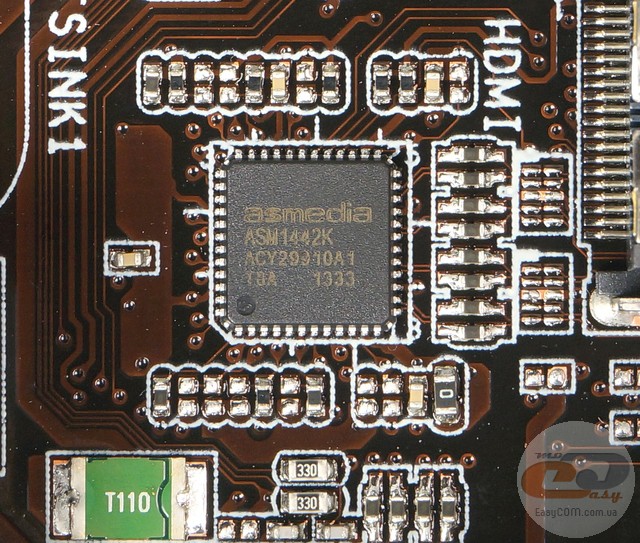

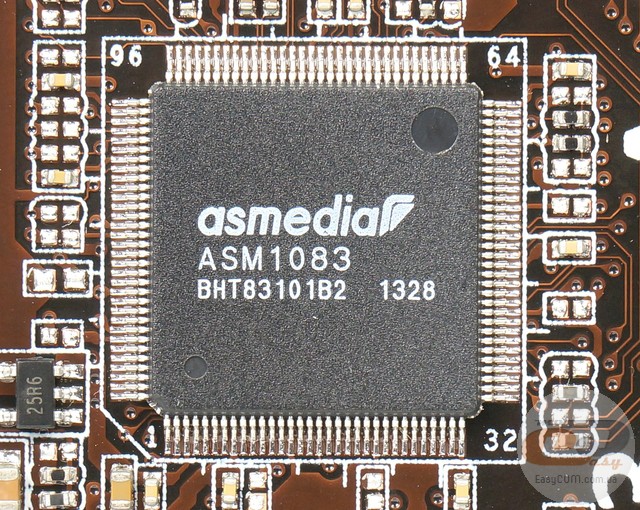

Коректне функціонування портів HDMI, D-Sub і DVI-D забезпечує контролер ASMedia ASM1442K. Підтримка застарілих роз’ємів PCI стала можлива завдяки контролеру ASMedia ASM1083.

ASUS H87-PLUS

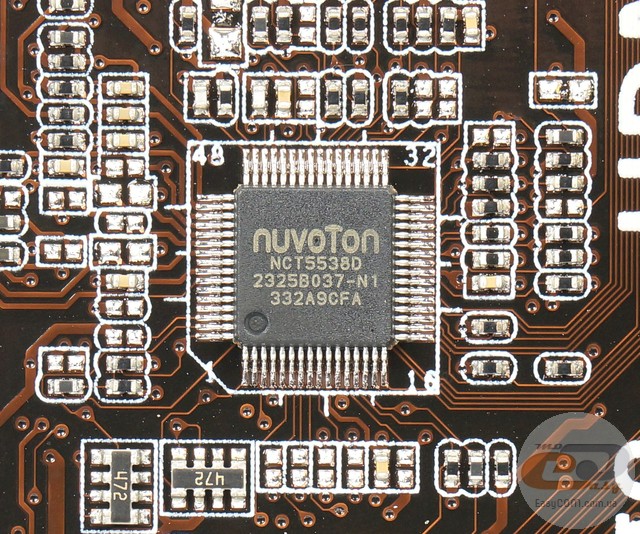

Можливості Multi I/O забезпечені мікросхемою NUVOTON NCT5538D, яка реалізує функції моніторингу та керування роботою системних вентиляторів, а також обслуговує порт PS/2.

ASUS H87-PLUS

ASUS H87-PLUS

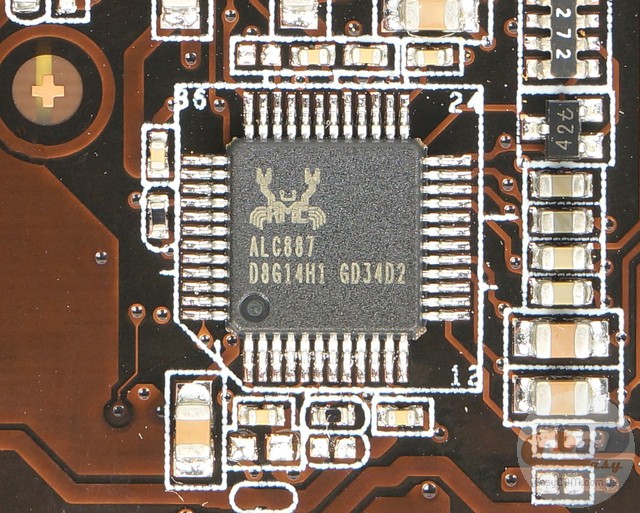

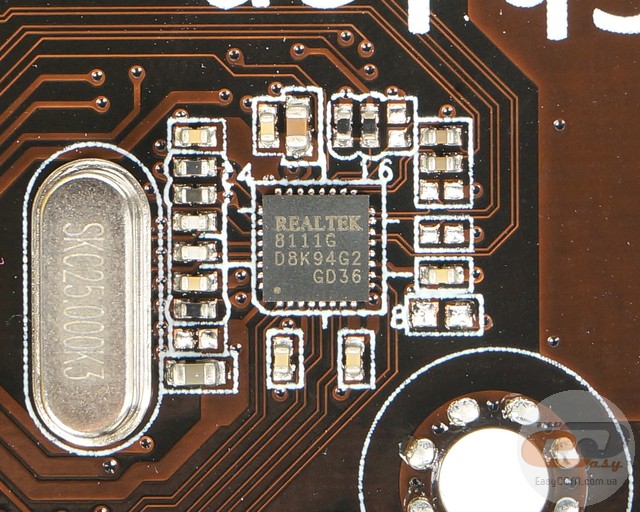

Для організації мережевого з'єднання використовується гігабітний LAN-контролер Realtek 8111G. Звукова підсистема ASUS H87-PLUS основана на 8-канальному HDA-кодеку Realtek ALC887.

ASUS H87-PLUS

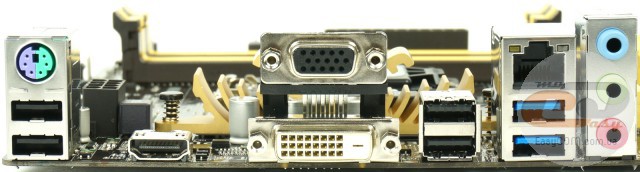

На інтерфейсній панелі материнської плати є такі роз’єми:

  • 1 х PS/2 Combo (миша або клавіатура);
  • 4 x USB 2.0;
  • 2 x USB 3.0;
  • 1 x HDMI;
  • 1 x D-Sub;
  • 1 х DVI-D;
  • 1 x LAN (RJ45);
  • 3 x аудіопорти.

У цілому можна сказати, що інтерфейсна панель має хороший набір портів, яких буде досить для повсякденного використання. Також нагадаємо про ключові особливості інтерфейсної панелі, які входять до складу фірмової концепції 5X PROTECTION: використання якісної нержавіючої сталі з антикорозійним покриттям і захист від електростатичного розряду при підключенні обладнання.

Єдиним, що може викликати певні незручності, є мала кількість аудіовиходів. Однак відчують це тільки ті користувачі, які мають багатоканальну акустику.

ASUS H87-PLUS

Система охолодження материнської плати ASUS H87-PLUS організована за допомогою трьох 4-контактних роз’ємів: один використовується для підключення вентилятора процесорного кулера, а два інші призначені для системних вертушок. Цього повинно бути цілком достатньо для організації обдування компонентів у комп'ютерному корпусі навіть ігрової системи середнього рівня.

UEFI BIOS

ASUS H87-PLUS

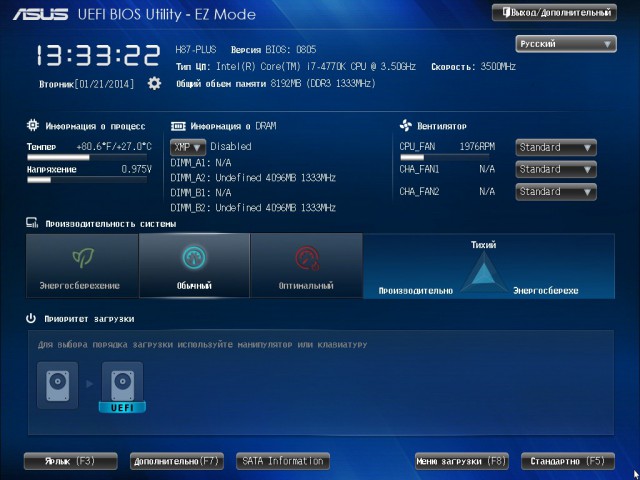

Новинка використовує зручний і функціональний UEFI BIOS, який має сучасний інтерфейс і підтримує керування за допомогою миші. Головний екран дозволяє виконувати моніторинг основних компонентів, керувати вентиляторами системи охолодження, а також перемикати профілі продуктивності системи та виставляти пріоритет завантаження.

ASUS H87-PLUS

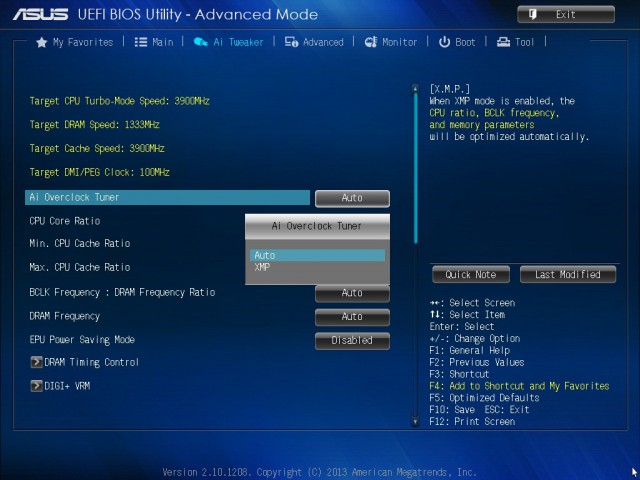

Розділ «Ai Tweaker» призначений для виконання розгону за допомогою автоматичного режиму або шляхом ручної зміни параметрів.

ASUS H87-PLUS

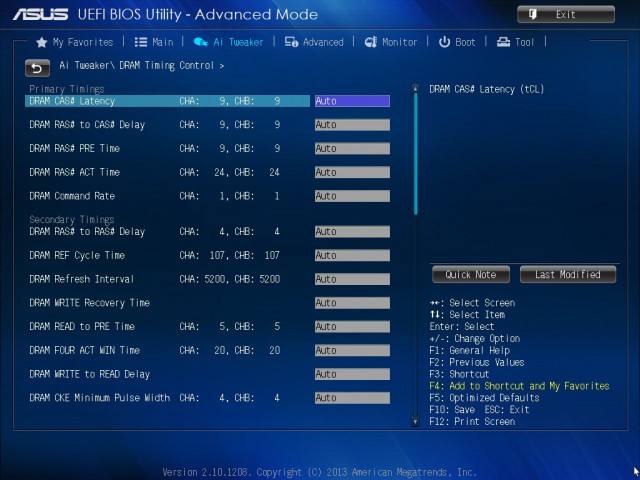

Також є можливість провести більш тонке налаштування, зокрема, виконувати регулювання затримок пам'яті.

ASUS H87-PLUS

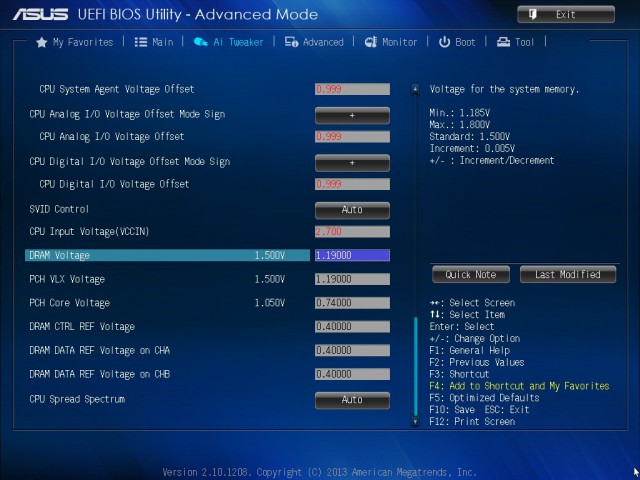

У цьому ж розділі користувачі можуть виконувати налаштування напруг компонентів комп'ютера.

ASUS H87-PLUS

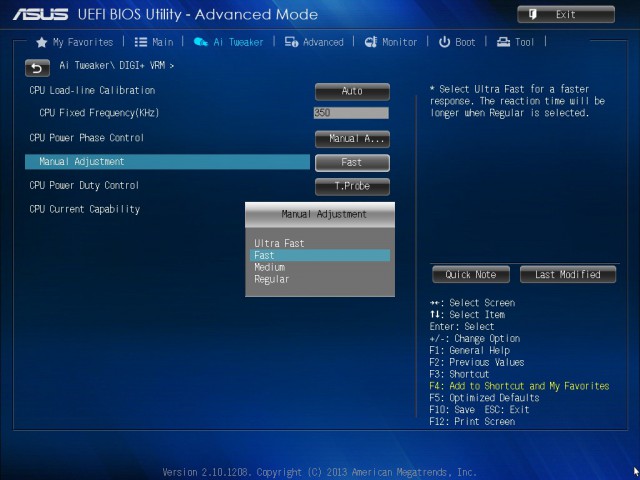

Окремо варто сказати про налаштування цифрової підсистеми живлення центрального процесора DIGI+ VRM, які будуть використані для збільшення стабільності при проведенні розгону.

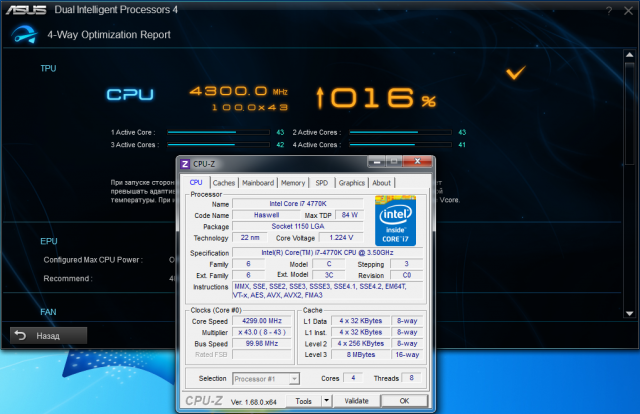

Для зручності налаштування параметрів розгону та оптимізації зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота системної шини

BCLK Frequency

100 - 133



0,01

Частота оперативної пам'яті

Memory Frequency

1600, 1400, 1333, 1066, 800



Таймінги оперативної пам'яті

DRAM Timing

CAS Latency, RAS to CAS Delay, RAS PRE Time, RAS ACT Time, DRAM COMMAND Rate, RAS to RAS Delay, REF Cycle Time, Refresh Interval, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, CKE Minimum Pulse Width, Write Latency





Min CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

Частота роботи ШІМ-контролера перетворювача живлення процесора

CPU Fixed Frequency(KHz)

200 - 350

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1



CPU Core Voltage Override

0,001 – 1,920

0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001

Допустиме відхилення від встановленої напруги на системному агенті

CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Вхідна напруга на процесорі

CPU Input Voltage (VCCIN)

0,800 – 2,700

0,010

Напруга на модулях оперативної пам'яті

DRAM Voltage

1,18500 – 1,80000

0,00500

Напруга на чіпсеті

PCH Core Voltage

0,73500 – 1,50000

0,01250



PCH VLX Voltage

1,18500 – 2,13500

0,01250



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 0,63000

0,00500

ASUS H87-PLUS

ASUS H87-PLUS

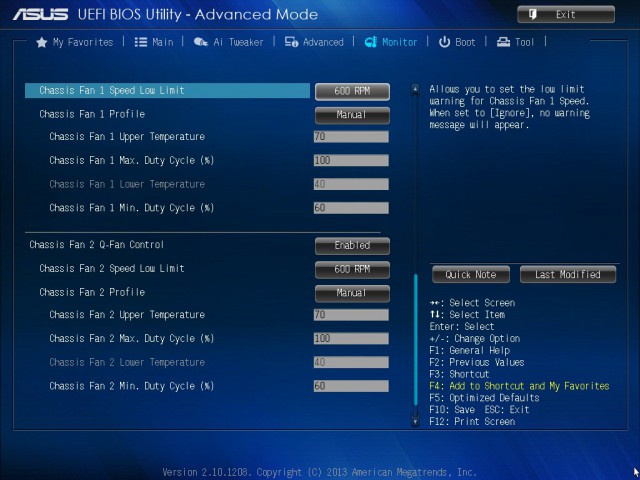

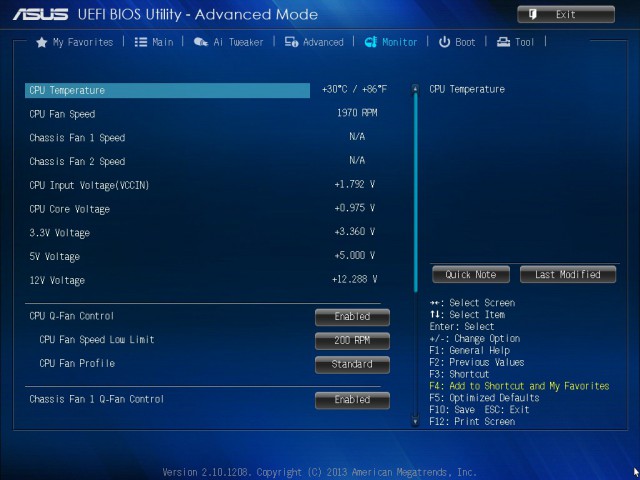

Розділ «Monitor» призначений для контролю температури центрального процесора, а також для спостереження за змінами напруги на лініях живлення +12В, +5В і +3,3В.

Додатково тут є інструменти для більш тонкого керування швидкістю системних вентиляторів.
