Огляд і тестування материнської плати ASUS H110I-PLUS D3
13-12-2015

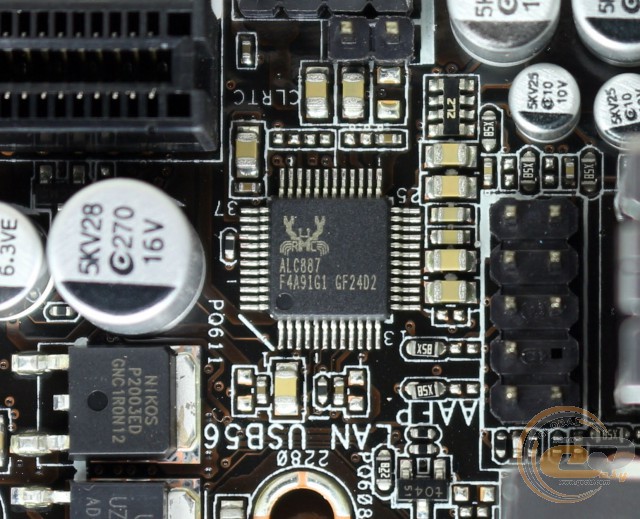

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

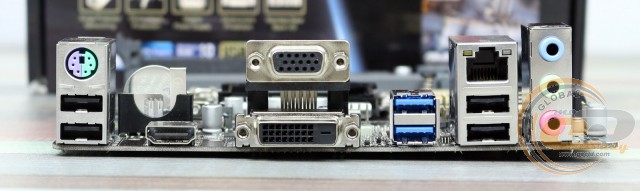

Інтерфейсна панель моделі ASUS H110I-PLUS D3 включає до свого складу наступні порти:
- 1 x DVI-D;
- 1 x D-Sub;
- 1 x HDMI;
- 1 x PS/2 Combo;
- 1 x RJ45;
- 2 x USB 3.0;
- 4 x USB 2.0;
- 3 x аудіопорти.
Подібне компонування можна охарактеризувати як цілком гідне для недорогої материнської плати, оскільки воно пропонує три відеовиходи (включаючи сучасний HDMI) і достатню кількість портів USB. Однак деяких користувачів може розчарувати незручне підключення багатоканальної акустики, хоча для цього можна скористатися портом HDMI.

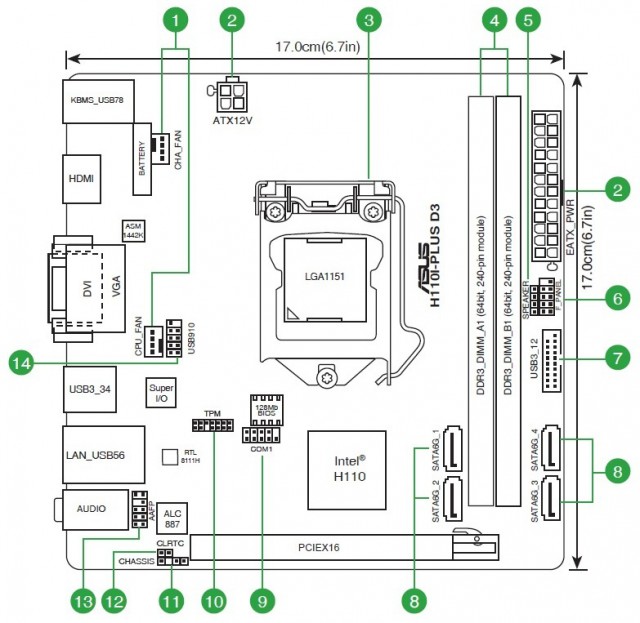

В ASUS H110I-PLUS D3 є два 4-контактні роз’єми для підключення вентиляторів, один із яких служить для охолодження центрального процесора, а другий можна використовувати в якості системної вертушки.
UEFI BIOS
Тестована новинка оснащена сучасним попереднім завантажувачем на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», у якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять оптимально сконфігурувати систему. А для моніторингу можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».
Можливості розгону

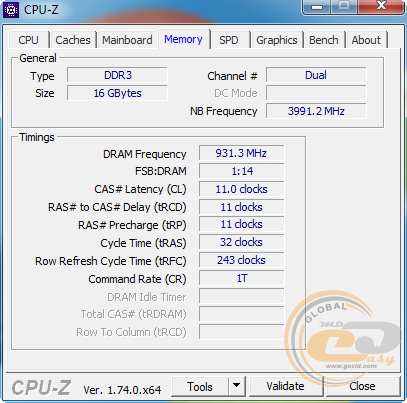

Можливість розгону процесора на даній материнській платі відсутні, а тестові модулі оперативної пам'яті вдалося запустити на частоті DDR3-1866 МГц, хоча максимальна швидкість заявлена на рівні DDR3-1600 МГц.
Тестування
Для перевірки можливостей материнської плати ASUS H110I-PLUS D3 використовувалося наступне обладнання:
Процесор |
Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ) |
Кулер |
Scythe Kama Angle Rev.B |
Оперативна пам'ять |
2 x DDR3-2400 8 ГБ G.Skill RipjawsX F3-2400C11D-6GXM |
Відеокарта |
MSI R9 285 GAMING 2G (2 ГБ GDDR5) |
Жорсткий диск |
Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ) |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув) |
Монітор |
Philips Brilliance 240P4QPYNS |

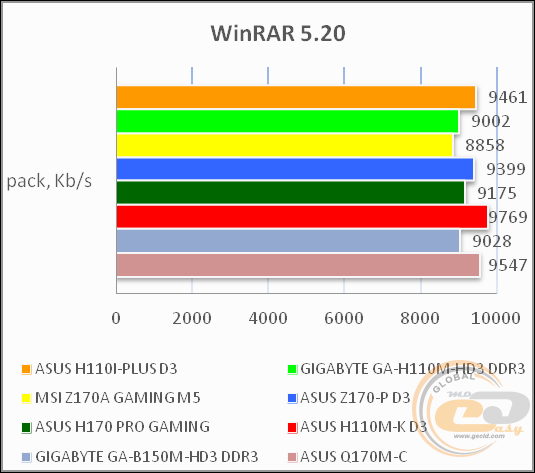

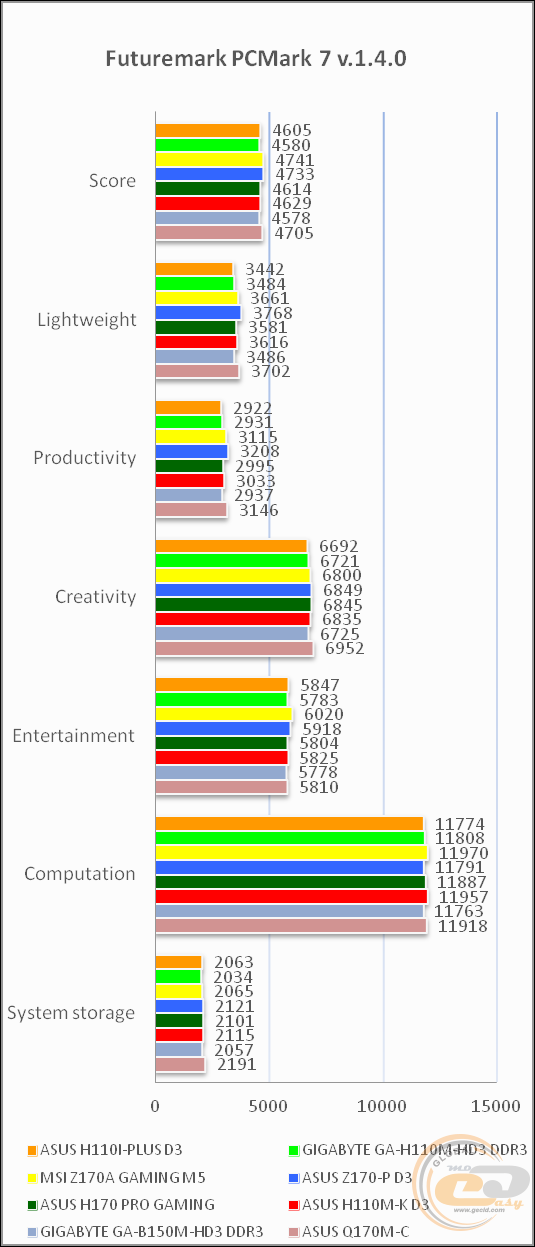

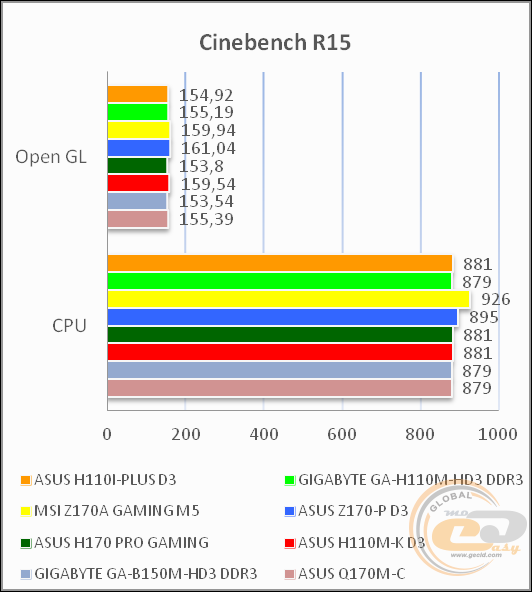

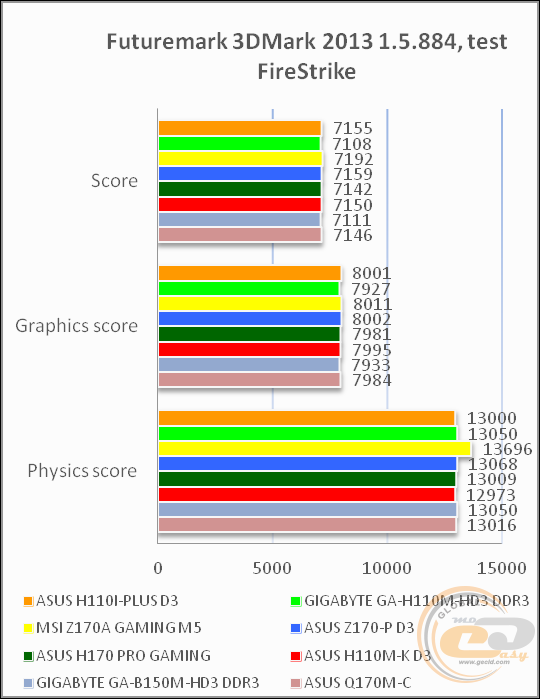

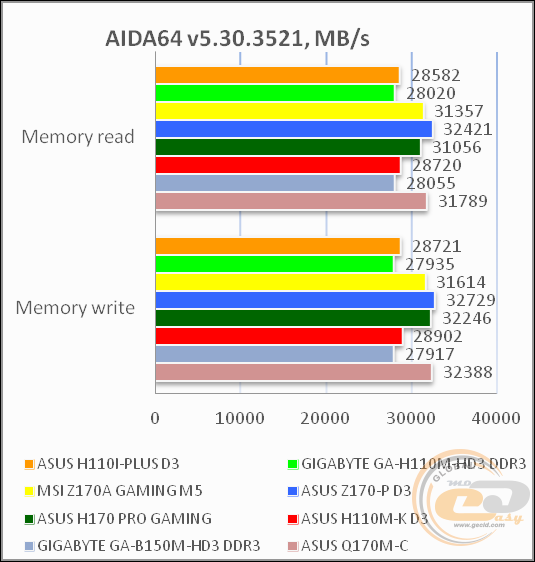

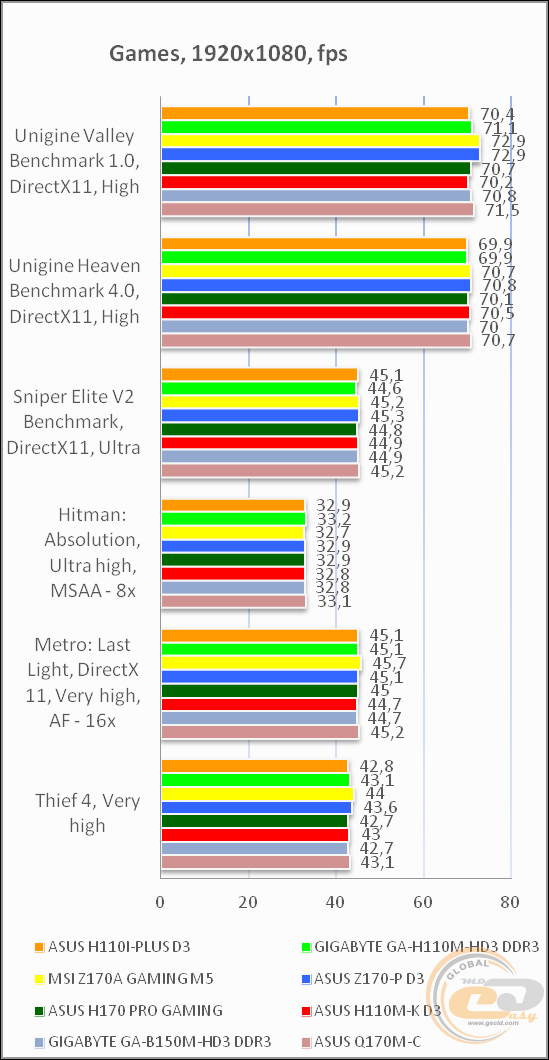

Результати тестів
Продемонстровані результати говорять про відмінну якість виконання новинки, використання хорошої елементної бази та вдалу оптимізацію налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC887
Звіт про тестування в RightMark Audio Analyzer
16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.05, -0.01 |
Відмінно |
Рівень шуму, дБ (А) |
-85.5 |
Добре |
Динамічний діапазон, дБ (А) |
85.4 |
Добре |
Гармонійні викривлення, % |
0.0044 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-76.7 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.017 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-85.8 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.017 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.05, -0.04 |
Відмінно |
Рівень шуму, дБ (А) |
-91.8 |
Дуже добре |
Динамічний діапазон, дБ (А) |
91.4 |
Дуже добре |
Гармонійні викривлення, % |
0.0038 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-79.5 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.011 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-86.0 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.0099 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Аудіопідсистема на основі попередньо встановленого кодека Realtek ALC887 демонструє дуже хорошу якість звучання, якого буде цілком достатньо для повсякденного використання.
Висновки
За підсумками нашого знайомства з материнською платою ASUS H110I-PLUS D3 можна зробити цілком однозначний висновок, що компанії ASUS вдалося створити якісний і досить функціональний продукт для складання недорогої компактної системи.
До основних переваг новинки також можна віднести хорошу конфігурацію інтерфейсної панелі, яка включає до свого складу відеовихід HDMI з можливістю виведення зображення в роздільній здатності 3840 х 2160 точок (4K Ultra HD), грамотне компонування набортних елементів і можливість заощадити на пам'яті DDR4 завдяки підтримці стандартів DDR3 і DDR3L.
Серед особливостей ASUS H110I-PLUS D3 варто виділити лише незручне підключення багатоканальної акустики. У підсумку новинка може бути сміливо рекомендована до купівлі для складання компактної мультимедійної або навіть ігрової системи з однією відеокартою.
Переваги:
- 6-фазна цифрова підсистема живлення DIGI+ VRM;
- підтримка DDR3-пам'яті;
- хороший набір портів на інтерфейсній панелі;
- підтримка ряду корисних фірмових технологій і утиліт;
- доступна вартість;
- подарунок для любителів гри World of Warships.
Особливості:
- незручне підключення багатоканальної акустики.
Автор: Костянтин Шорохов
Переклад: Олесь Пахолок
Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції ASUS, за надану для тестування материнську плату.
Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і Seasonic за надане для тестового стенду обладнання.
