Огляд і тестування материнської плати ASUS B150 PRO GAMING/AURA

Продовжуючи наше знайомство з материнськими платами для роботи із сімейством процесорів Intel Skylake (платформа Socket LGA1151), ми поговоримо про нову модель із лінійки ASUS PRO GAMER, а саме про ASUS B150 PRO GAMING/AURA. Вона призначена для складання ігрової системи середнього рівня з однією продуктивною відеокартою. Окремо відзначимо, що новинка виконана на основі чіпсету Intel B150, який не підтримує розгін, але обходиться виробнику дешевше, аніж Intel Z170, що дозволяє знизити кінцеву вартість для споживача.

ASUS B150 PRO GAMING/AURA

Специфікація материнської плати ASUS B150 PRO GAMING/AURA:

Виробник і модель

ASUS B150 PRO GAMING/AURA (rev 1.02)

Чіпсет

Intel B150

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті із частотою DDR4-2133 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16+x4)

2 x PCI Express 3.0 x1

2 x PCI

Дискова підсистема

Чіпсет Intel B150 підтримує:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110)

6 х SATA 6 Гбіт/с

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний кодек SupremeFX

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 х роз’єм підключення водоблока СВО (4-контактний)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 х D-Sub

1 x HDMI

1 x RJ45

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

4 x USB 3.0

2 x USB 2.0

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний із підтримкою підключення двох USB 2.0

1 х COM

1 x TPM

1 х ROG_EXT

1 х S/PDIF Out

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

ASUS B150 PRO GAMING/AURA

ASUS B150 PRO GAMING/AURA

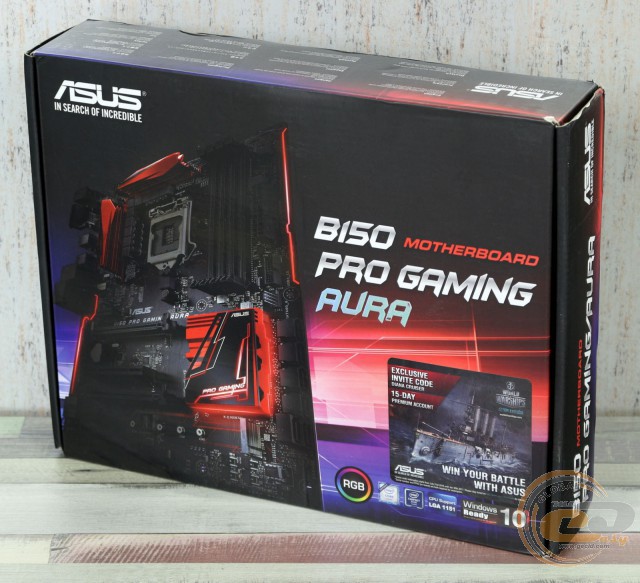

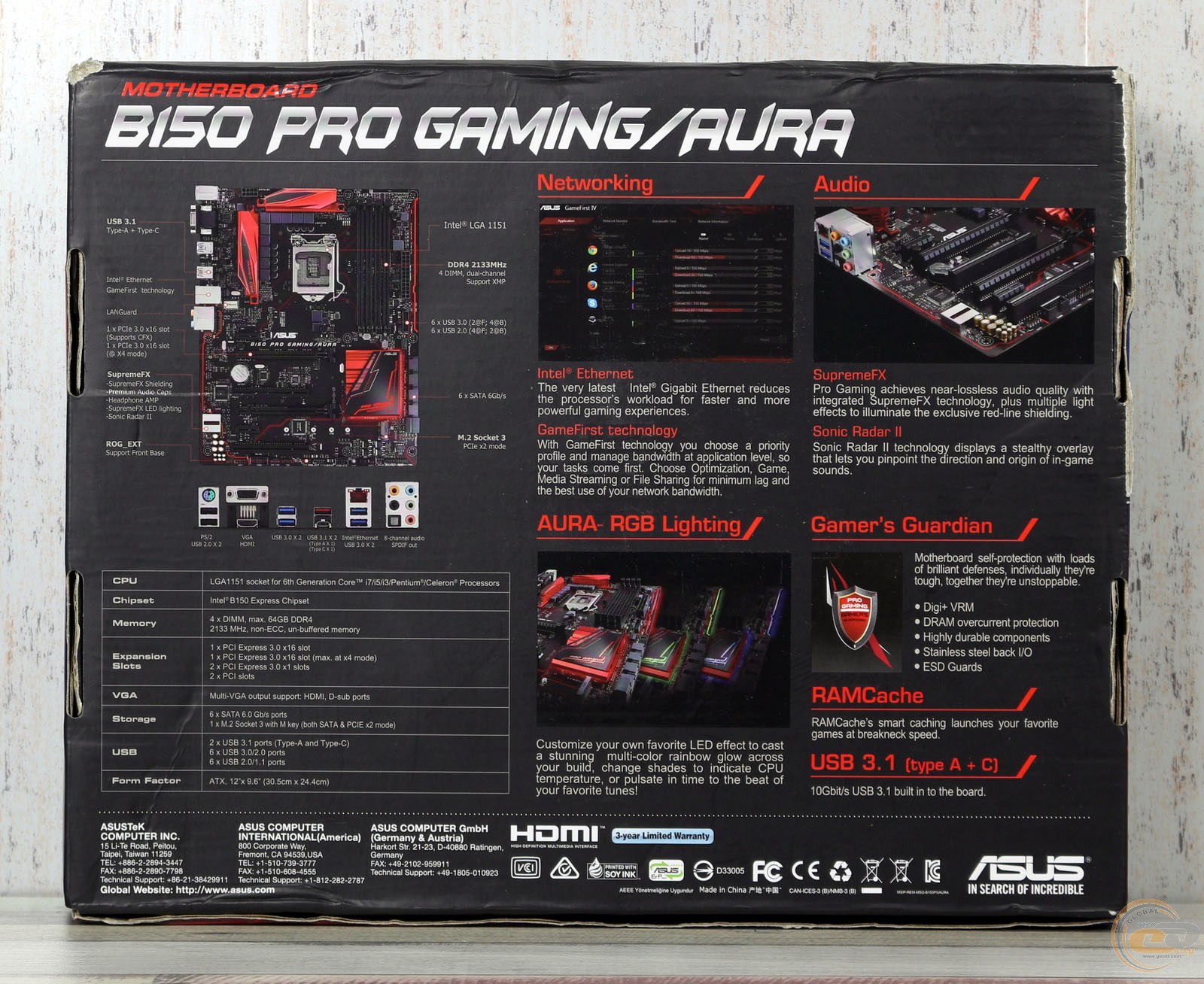

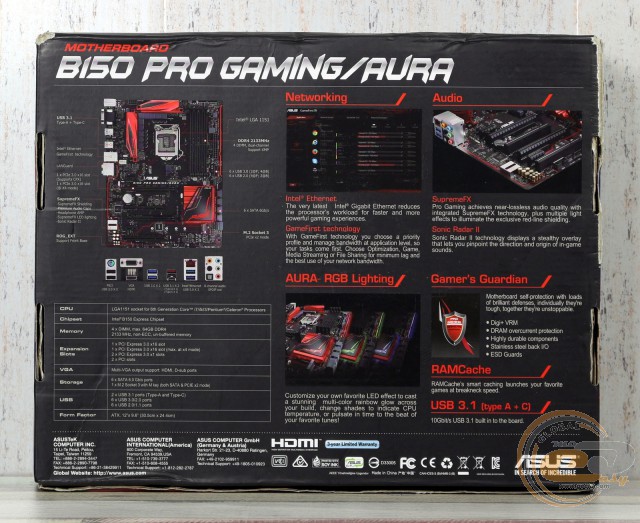

Материнська плата ASUS B150 PRO GAMING/AURA постачається в стандартній картонній коробці, оформленій у темно-червоних тонах, яка відрізняється хорошим інформаційним наповненням. Окремо відзначена можливість активації подарунка для любителів гри World of Warships: бонусні коди на 15 днів преміум-доступу та преміальний бронепалубний крейсер «Діана».

ASUS B150 PRO GAMING/AURA

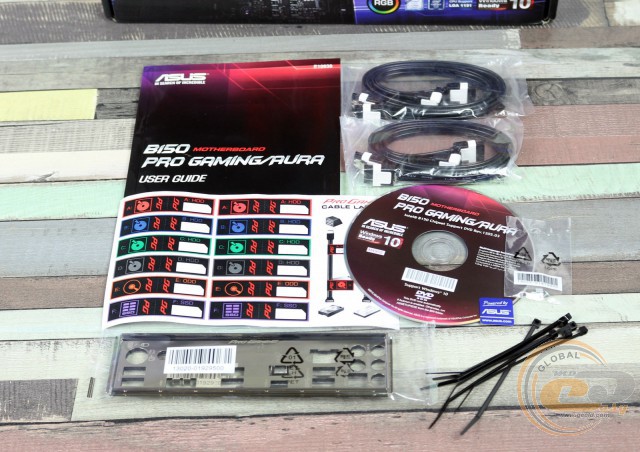

У коробці з ASUS B150 PRO GAMING/AURA ми виявили наступний набір аксесуарів:

  • диск із драйверами та утилітами;
  • інструкцію користувача;
  • чотири кабелі SATA;
  • комплект стяжок для укладання кабелів;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS B150 PRO GAMING/AURA

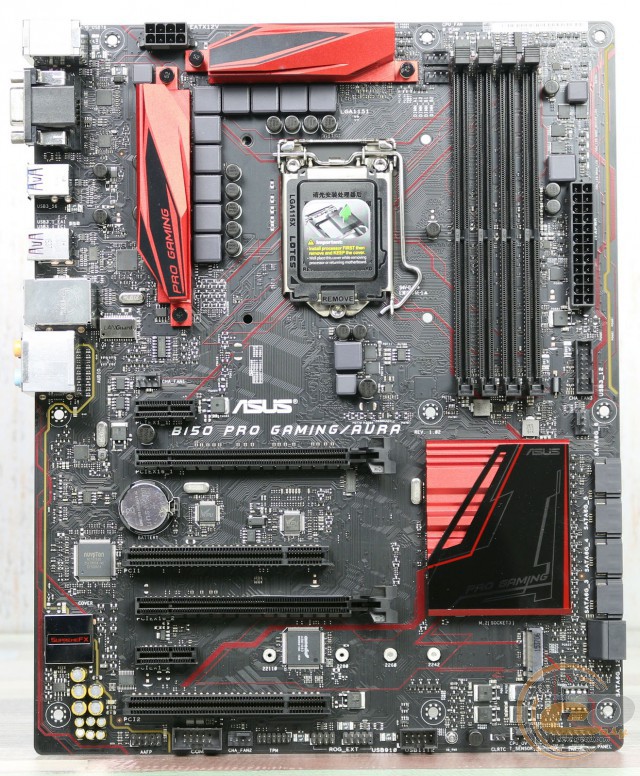

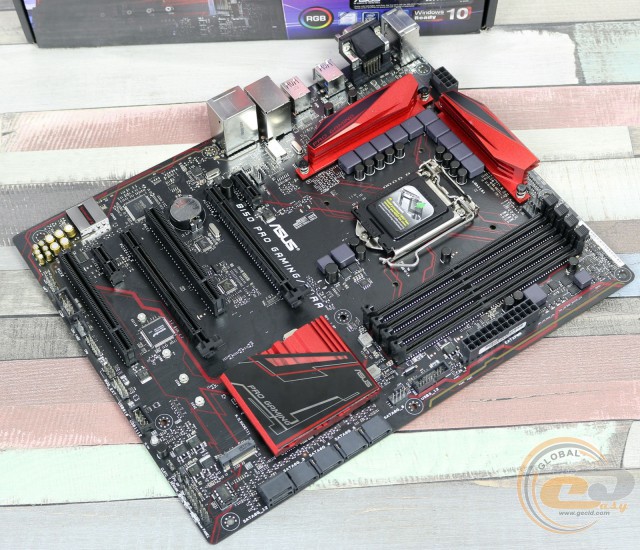

Новинка виконана на друкованій платі формату ATX і відрізняється звичним для серії ASUS PRO GAMER стильним оформленням у чорних і червоних тонах.

ASUS B150 PRO GAMING/AURA

Інженерам-проектувальникам вдалося дуже грамотно розмістити внутрішні компоненти. Зокрема, DIMM-слоти обладнані засувками лише з одного боку, а порти SATA використовують кутові роз’єми. Тому у вас не буде ніяких проблем зі складанням і подальшим використанням системи на основі тестованої моделі.

Приклад роботи LED-підсвічування за технологією Aura на материнській платі ASUS B150 PRO GAMING/AURA

Однією з переваг новинки є її оригінальне підсвічування. Воно відрізняється кількома режимами роботи, керувати якими можна за допомогою комплектної утиліти.

ASUS B150 PRO GAMING/AURA

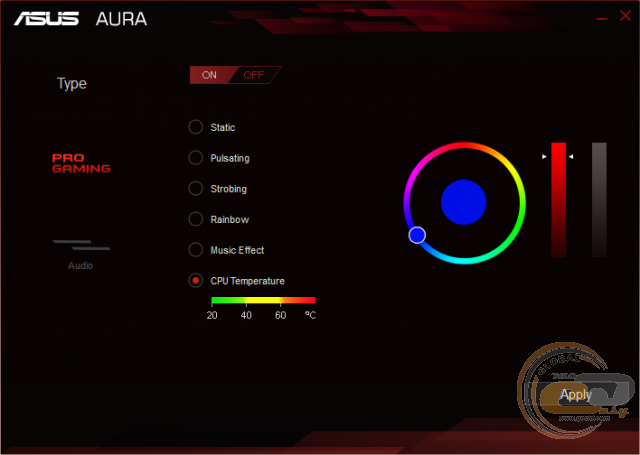

Як бачимо, підсвічування може не тільки просто горіти певним кольором, але й виступати в якості світломузики, пульсувати або наочно відображати за допомогою кольору температуру процесора, загоряючись червоним у випадку перевищення позначки в 60°С.

ASUS B150 PRO GAMING/AURA

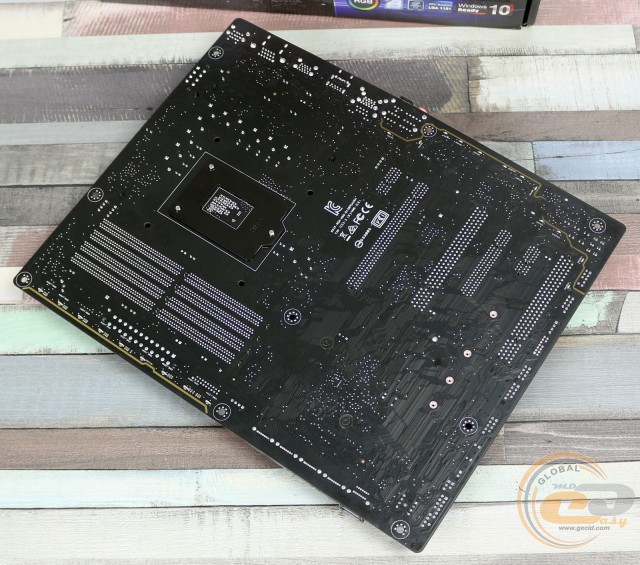

Глянувши на зворотну сторону ASUS B150 PRO GAMING/AURA, можна відзначити хіба що стандартну опорну пластину процесорного роз’єму, а також той факт, що за допомогою гвинтів закріплений тільки радіатор на чіпсеті, тоді як для кріплення двох інших використані пластикові кліпси.

ASUS B150 PRO GAMING/AURA

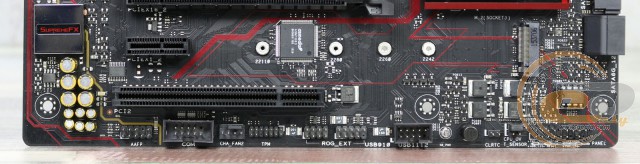

У нижній частині друкованої плати розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі, порти COM і TPM, один 4-контактний роз’єм для підключення корпусного вентилятора, колодка для підключення температурного сенсора, а також колодка підключення фронтальної панелі.

Додатково відзначимо дві колодки для активації портів USB 2.0, одна з яких з’єднана із роз’ємом ROG_EXT. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі.

ASUS B150 PRO GAMING/AURA

ASUS B150 PRO GAMING/AURA

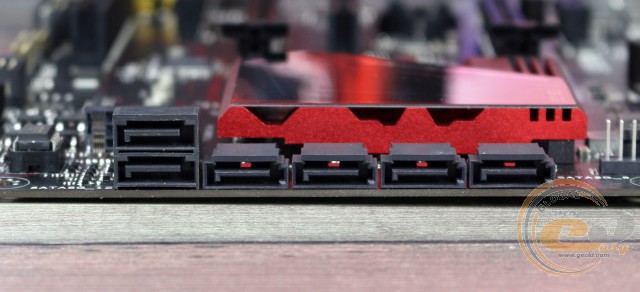

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 із пропускною здатністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110) і шістьма портами SATA 6 Гбіт/с.

ASUS B150 PRO GAMING/AURA

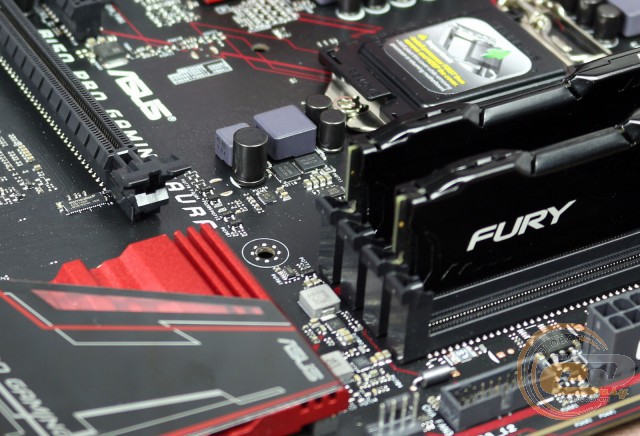

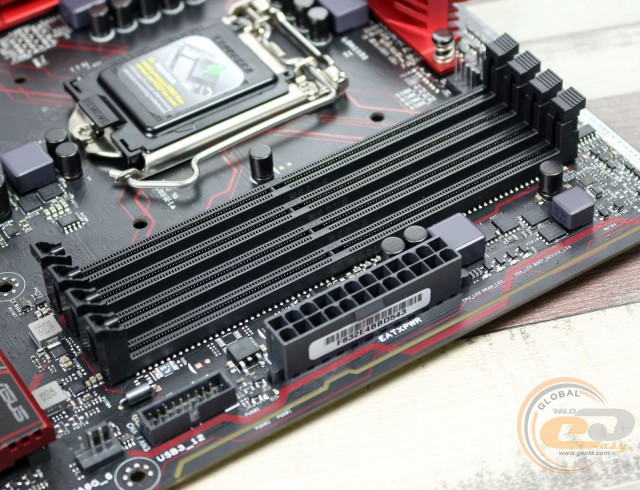

Системна плата ASUS B150 PRO GAMING/AURA оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі доступні роз’єми). Підтримуються модулі, які працюють на частоті 2133 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково відзначимо колодку для підключення виносної панелі з портами USB 3.0. Усього на платі силами чіпсету реалізована підтримка шести портів USB 3.0: двох внутрішніх та чотирьох зовнішніх.

ASUS B150 PRO GAMING/AURA

ASUS B150 PRO GAMING/AURA

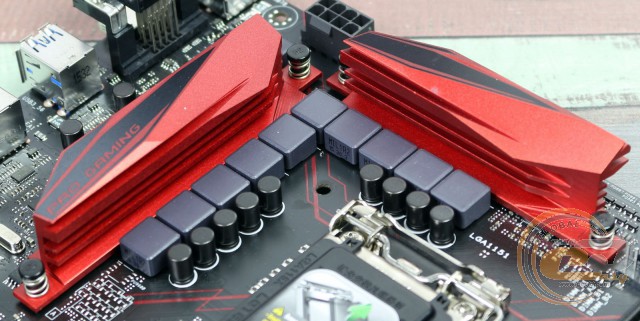

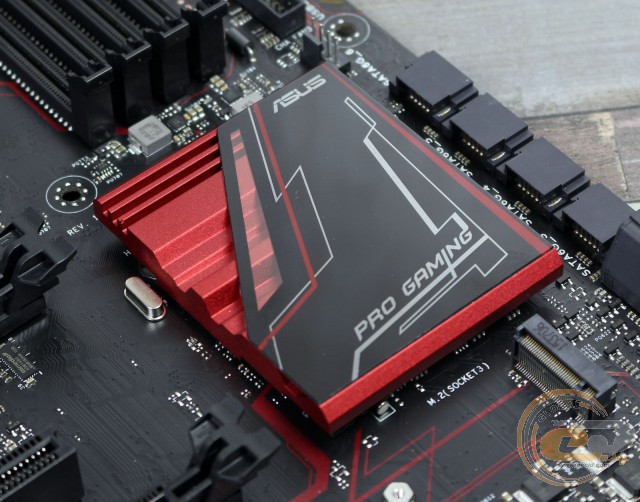

Система охолодження розглянутої плати складається із трьох алюмінієвих радіаторів: один здійснює відведення тепла від мікросхеми Intel B150, у той час як два інші накривають елементи підсистеми живлення процесора.

У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 31,7°C;
  • дроселі підсистеми живлення – 53,1°C;
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 44,6°C;
  • нижній радіатор охолодження елементів підсистеми живлення процесора – 51°C.

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і їх конструкції.

ASUS B150 PRO GAMING/AURA ASUS B150 PRO GAMING/AURA

ASUS B150 PRO GAMING/AURA

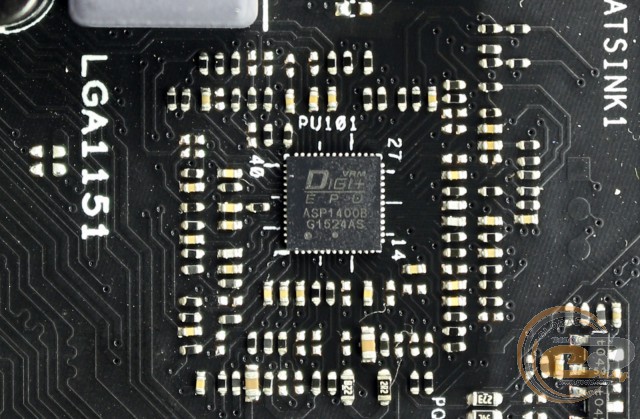

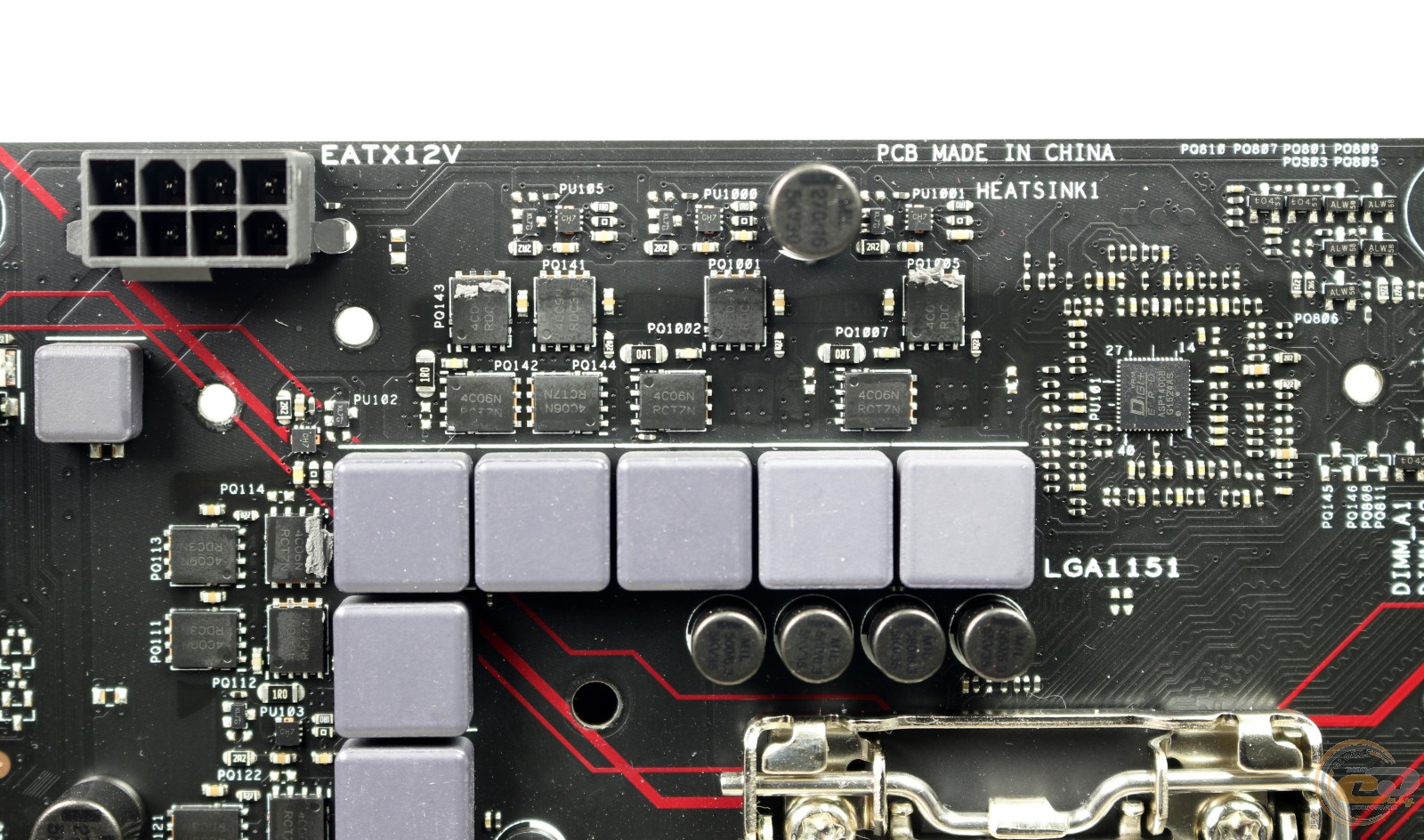

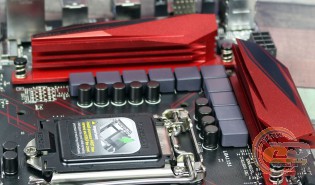

Живлення процесора здійснюється за посиленою 10-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1400B із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори та дроселі з феритовим осердям.

ASUS B150 PRO GAMING/AURA

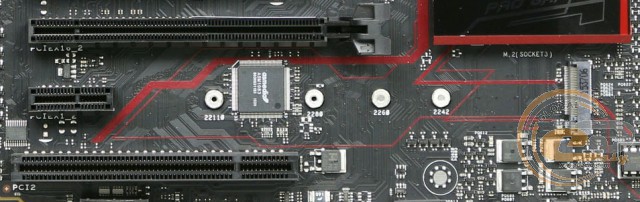

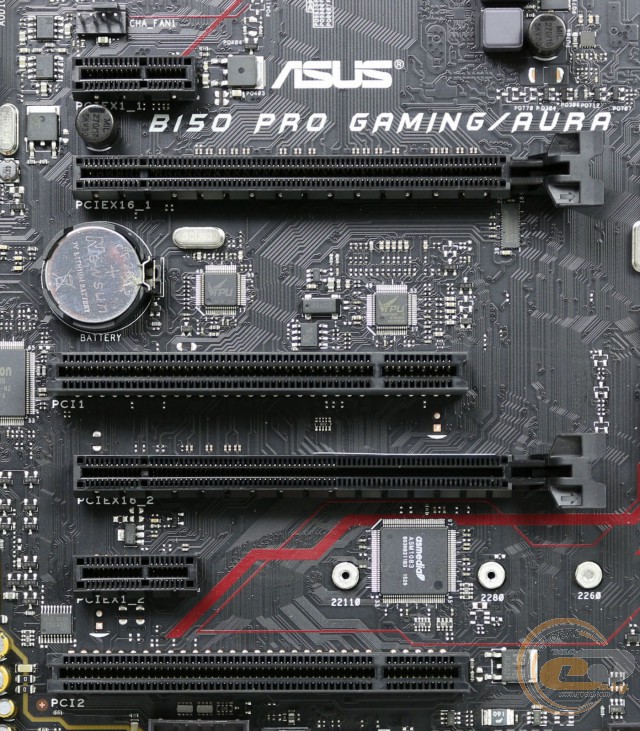

Для розширення функціональності материнської плати ASUS B150 PRO GAMING/AURA є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16);
  3. PCI;
  4. PCI Express 3.0 x16 (у режимі х4);
  5. PCI Express 3.0 x1;
  6. PCI.

Незважаючи на підтримку технології AMD CrossFireX і наявність двох слотів PCI Express х16, говорити про встановлення двох графічних прискорювачів не варто, оскільки із двох роз’ємів 16 ліній використовує тільки один, тоді як пропускна здатність іншого обмежена чотирма лініями. Тому якщо ви встановите дві відеокарти, то працювати вони будуть за схемою х16+х4, що не дозволить розкрити їхній потенціал повною мірою.

ASUS B150 PRO GAMING/AURA

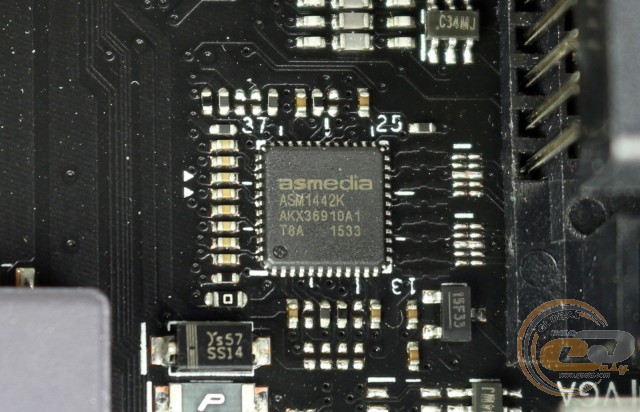

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи: HDMI і D-Sub, обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.
