Огляд і тестування материнської плати ASUS A88XM-PLUS

Продовжуючи знайомити вас із модельним рядом материнських плат компанії ASUS, призначених для роботи з процесорами серії AMD Kaveri або з рішеннями лінійок AMD Trinity / Richland, ми поговоримо про новинку більш високого класу, аніж розглянута раніше ASUS A88XM-A,  а саме про модель ASUS A88XM-PLUS. Насамперед відзначимо, що на момент написання огляду її середня вартість коливалася в межах 90 доларів США. У порівнянні зі згаданою вище сусідкою по продуктовій лінійці, ASUS A88XM-PLUS одержала досить багато переваг, починаючи від реалізації більшої кількості портів SATA 6 Гбіт/с і закінчуючи додатковим слотом розширення PCI Express x16, а відповідно, і підтримкою технології AMD CrossFireX.

А тепер давайте перейдемо безпосередньо до огляду материнської плати та з'ясуємо, що ж здатна запропонувати компанія ASUS у даному ціновому сегменті.

ASUS A88XM-PLUS

Специфікація материнської плати ASUS A88XM-PLUS:

Виробник

ASUS

Модель

A88XM-PLUS (rev 1.03)

Чіпсет

AMD A88X

Процесорний роз’єм

Socket FM2+

Підтримувані процесори

AMD A / AMD Athlon

Частота використовуваної пам'яті

2400* / 2250* / 2200* / 2133 / 1866 / 1600 / 1333 МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 64 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0 x16

1 x PCI Express 2.0 x16

x16

x16+x4

1 x PCI Express 2.0 x1

1 х PCI



Дискова підсистема

Чіпсет AMD A88X підтримує:

8 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10, JBOD

LAN

1 x Realtek 8111G (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC887

2 / 4 / 5.1 / 7.1-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 4-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

2 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x LAN (RJ45)

2 x USB 3.0

4 x USB 2.0

3 x аудіопорти

2 х PS/2 (для підключення мишки та клавіатури)

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

3 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

8 x SATA 6 Гбіт/с

1 x роз’єм COM

1 x роз’єм LPT

1 x роз’єм TPM

1 x конектор виведення звуку на передню панель

1 x S/PDIF out

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 x клавіша MemOK!

1 х перемикач GPU Boost

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 4.0a, SM BIOS 2.6, DMI 2.0, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

2 x кабелі SATA

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

microATX

244 х 234 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на Asus+A88XM-PLUS

Упаковка та комплектація

ASUS A88XM-PLUS

Упаковка новинки нічим не відрізняється від розглянутої нами раніше ASUS A88XM-A. Вона все так само виконана з якісного картону, прикрашеного фірмовою поліграфією в жовто-чорних відтінках. На лицьовій стороні, крім найменувань компанії-виробника, назви використовуваного чіпсету, типу підтримуваних процесорів і моделі пристрою, відзначена відповідність ASUS A88XM-PLUS фірмовій концепції 5X PROTECTION, яка включає:

  • Спеціальні запобіжники для підвищеного ступеня захисту від надструму та струму короткого замикання.
  • Захист від електростатичних розрядів.
  • Японські твердотільні конденсатори з підвищеним терміном служби (до 5000 годин при температурі 105°С).
  • Посилену конструкцію інтерфейсної панелі, яка виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому. Вона має підвищений опір процесам окиснення, що робить її в три рази більш зносостійкою.
  • Цифрові ШІМ-контролери для керування підсистемами живлення центрального процесора й модулів оперативної пам'яті, які використовуються відповідно до фірмової концепції DIGI+ VRM.

ASUS A88XM-PLUS

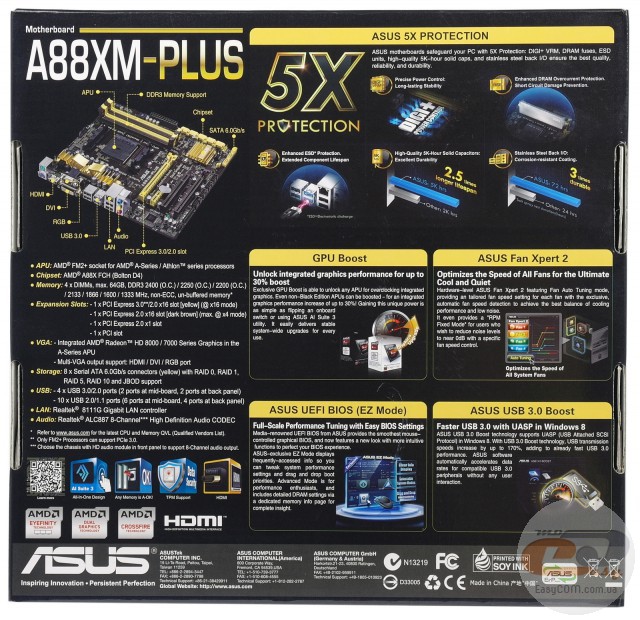

На звороті упаковки розташоване зображення материнської плати і її коротка технічна специфікація, а також наведений перелік підтримуваних технологій і особливостей:

  • USB 3.0 Boost – для прискорення роботи інтерфейсу USB 3.0 реалізована підтримка протоколу UASP.
  • Fan Xpert – інтелектуальна система керування вентиляторами, яка дозволяє досягнути ефективного охолодження комп'ютера при мінімальному рівні шуму.
  • AI Suite III – у комплекті з материнською платою постачається фірмове ПЗ, за допомогою якого можна виконувати тонке налаштування ряду параметрів системи не заходячи в BIOS.
  • Network iControl – за допомогою комплектного ПЗ можна контролювати мережеву активність ПК у режимі реального часу, а також встановлювати кожній програмі пріоритет на доступ до мережевих ресурсів.

Додатково відзначимо підтримку технологій AMD CrossFireX, AMD Eyefinity і AMD Dual Graphics, а також наявність відеовиходу HDMI на інтерфейсній панелі, з можливістю виведення зображення в роздільній здатності 3840 х 2160 точок (4K Ultra HD).

ASUS A88XM-PLUS

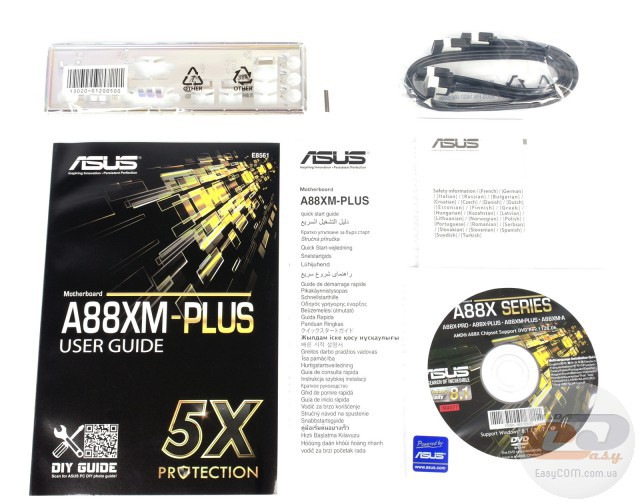

У комплекті з ASUS A88XM-PLUS ми виявили тільки найнеобхідніші аксесуари, що не дивно для доступного рішення.

Комплект поставки містить у собі:

  • диск із драйверами та утилітами;
  • інструкцію користувача;
  • два SATA-шлейфи;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS A88XM-PLUS

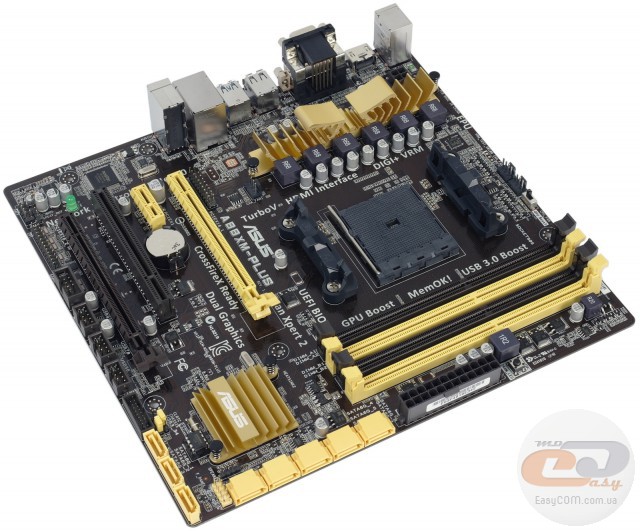

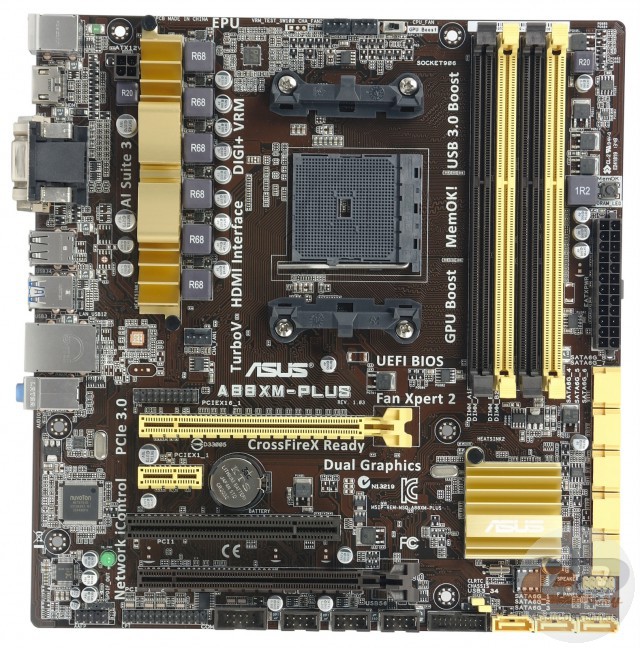

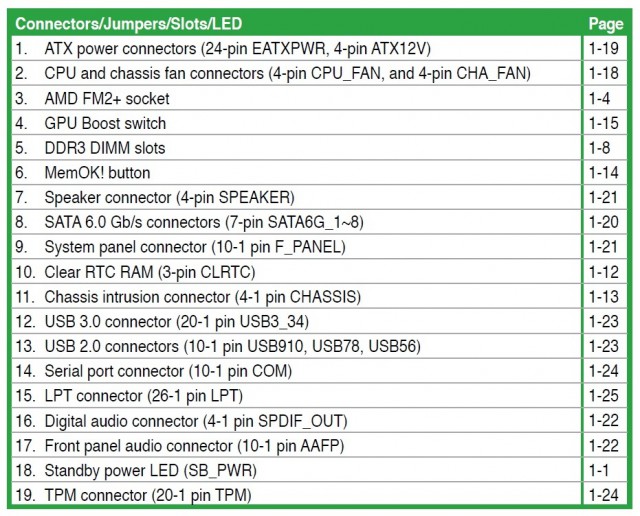

Модель ASUS A88XM-PLUS виконана на друкованій платі темно-коричневого кольору формату microATX (244 х 234 мм). Темні кольори текстоліту та ряду портів відмінно доповнюються яскраво-жовтими радіаторами, що є фірмовим стилем компанії при оформленні рішень доступного й середнього класу.

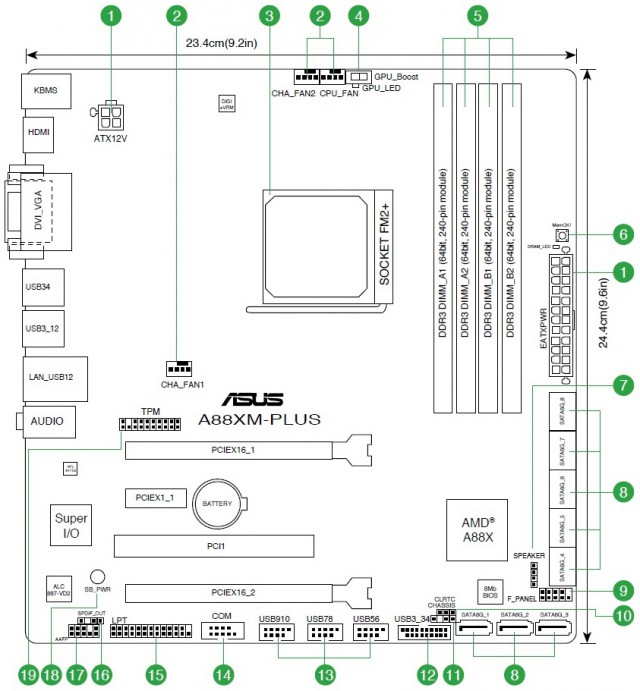

Говорячи про компонування набортних елементів, відзначимо, що все виконано на хорошому рівні, тому виділити варто буквально кілька нюансів. По-перше, заслуговує на увагу оригінальне розташування роз’єму TPM над слотами розширення. По-друге, колодка підключення виносної панелі з порами USB 3.0 «переїхала» із правої сторони в нижню частину, що може викликати деяку незручність із прокладенням кабелів. Окремо виділимо відсутність отворів під кріпильні гвинти на правому краї друкованої плати, тому радимо вам уникати прикладання надмірних зусиль при приєднанні 24-контактного роз’єму живлення ATX, модулів оперативної пам'яті та трьох перпендикулярних SATA-інтерфейсів під час складання ПК.

ASUS A88XM-PLUS

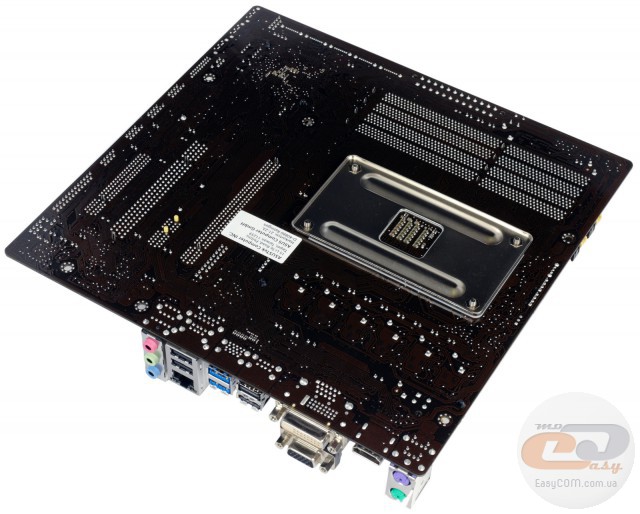

На звороті традиційно відзначимо тільки стандартну опорну пластину процесорного роз’єму та пластикові кліпси кріплення обох радіаторів системи охолодження.

ASUS A88XM-PLUS

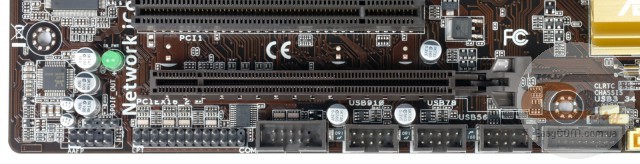

У нижній частині друкованої плати розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF out, порти COM і LPT, а також колодка підключення фронтальної панелі. Додатково є чотири колодки для активації портів USB: три для USB 2.0 і одна USB 3.0. Усього на платі реалізована максимально можлива кількість портів USB без застосування сторонніх контролерів: десять USB 2.0 (шість внутрішніх і чотири на інтерфейсній панелі), а також чотири USB 3.0 (два внутрішні та два зовнішні).

Усі роз’єми функціонують завдяки набору системної логіки AMD A88X.

ASUS A88XM-PLUS

Можливості організації дискової підсистеми представлені вісьмома портами SATA 6 Гбіт/с. Усі вони функціонують завдяки чіпсету. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5, RAID 10 і JBOD. Як бачимо, частина роз’ємів SATA розташована паралельно поверхні плати, а частина – перпендикулярно. У підсумку навіть найдовші плати розширення не зможуть ускладнити підключення накопичувачів. Однак, як ми вже говорили, у зв'язку з відсутністю отворів під кріпильні гвинти на правій стороні, варто проявити обережність при використанні трьох перпендикулярних портів.

ASUS A88XM-PLUS

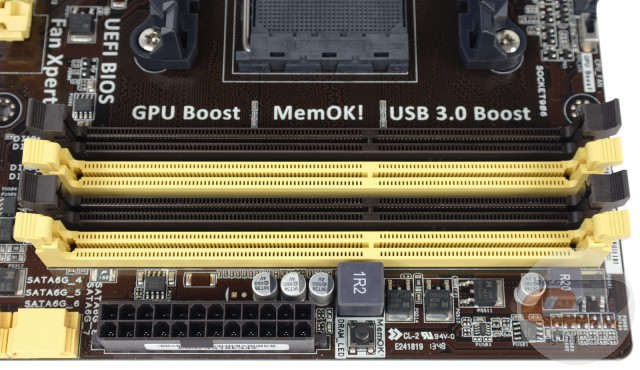

Системна плата ASUS A88XM-PLUS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками з обох боків. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації модулі необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються планки пам'яті, що функціонують на частотах до 2133 МГц у номінальному режимі та до 2400 МГц у розгоні.

Незважаючи на заявлену виробником підтримку 64 ГБ оперативної пам'яті, фактичний максимальний обсяг складе не більше 32 ГБ у зв'язку з відсутністю в продажі планок ємністю понад 8 ГБ. Однак і цього буде цілком достатньо для вирішення всіх поставлених користувачем завдань.

Також відзначимо наявність клавіші MemOK!, яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи. Є й перемикач GPU Boost, який служить для розгону графічного ядра процесора.

ASUS A88XM-PLUS

ASUS A88XM-PLUS

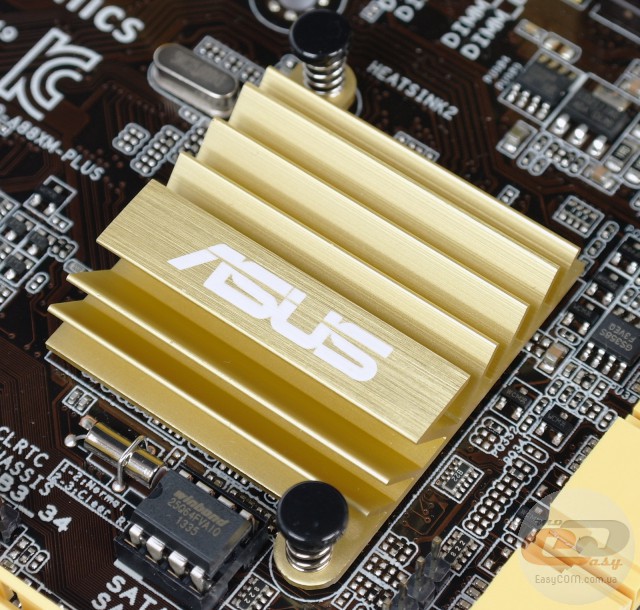

Система охолодження розглянутої плати складається із двох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету AMD A88X, у той час як інший накриває елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету– 46,5°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 45,7°C.

Незважаючи на дещо підвищену температуру радіатора на чіпсеті, отримані результати можна назвати хорошими, оскільки до критичних значень є ще досить великий запас.

ASUS A88XM-PLUS

ASUS A88XM-PLUS

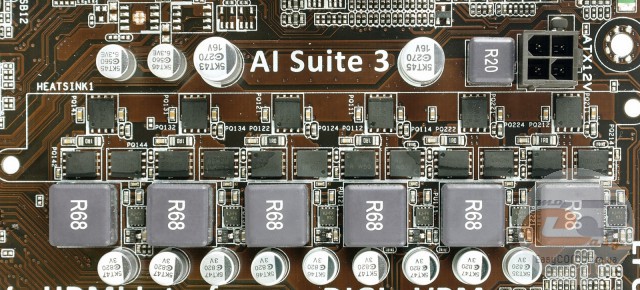

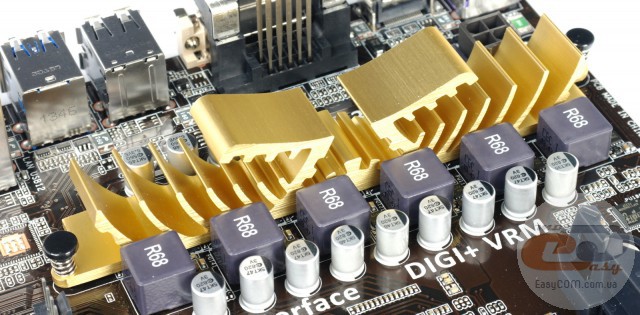

Живлення процесора здійснюється за 4+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1106 із вбудованою підсистемою керування енергоспоживанням DIGI+VRM. Всі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються японські твердотільні конденсатори та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 4-контактний роз’єми.

ASUS A88XM-PLUS

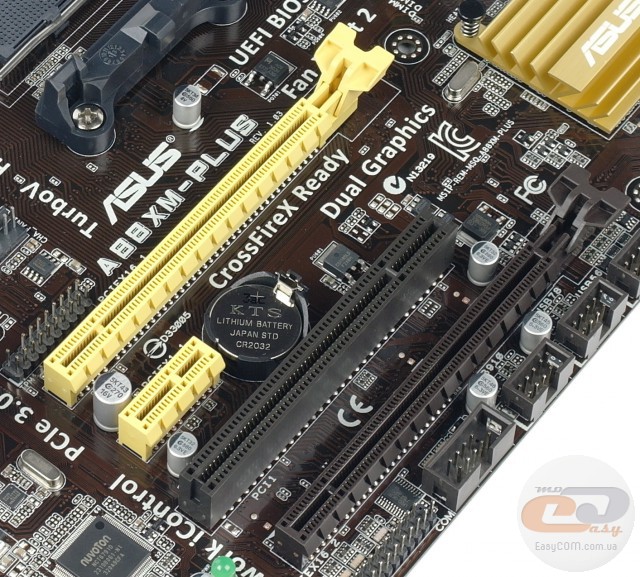

Для розширення функціональності материнської плати в розпорядженні користувача є чотири слоти:

  1. PCI Express 3.0 x16 (у режимі х16);
  2. PCI Express 2.0 x1;
  3. PCI;
  4. PCI Express 2.0 x16 (у режимі х4);

Навіть враховуючи підтримку технології AMD CrossFireX, подібна конфігурація більше підходить для встановлення винятково однієї відеокарти. У випадку ж підключення двох графічних адаптерів лінії між ними розподіляться за схемою х16+х4, що не дозволить розкрити потенціал їхньої спільної роботи. Також відзначимо підтримку технології AMD Dual Graphics, яка дозволяє працювати відеокарті в парі з інтегрованим у процесор графічним ядром.

Таким чином, другий роз’єм PCI Exrepss x16 доцільніше всього використовувати для підключення якої-небудь карти розширення, враховуючи, що при встановленні двослотової відеокарти слот PCI Express 2.0 x1 буде недоступний.

ASUS A88XM-PLUS

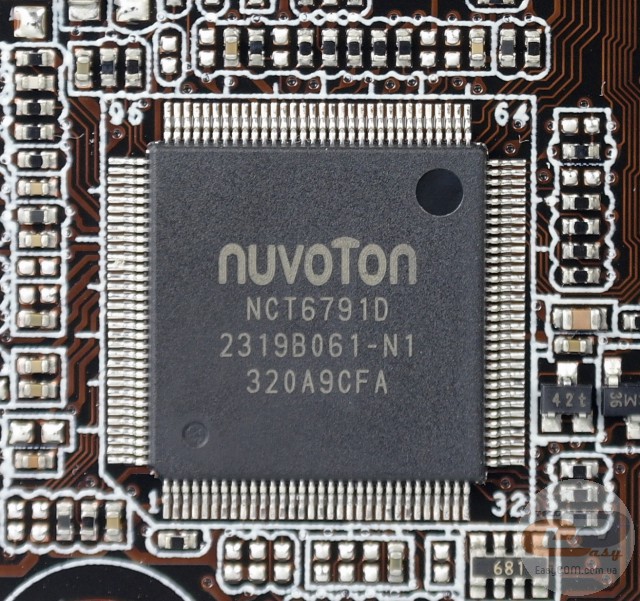

Можливості Multi I/O реалізовані за допомогою мікросхеми Nuvoton NCT6791D, яка керує системними вентиляторами, портами COM, LPT і PS/2, а також забезпечує моніторинг.

ASUS A88XM-PLUS

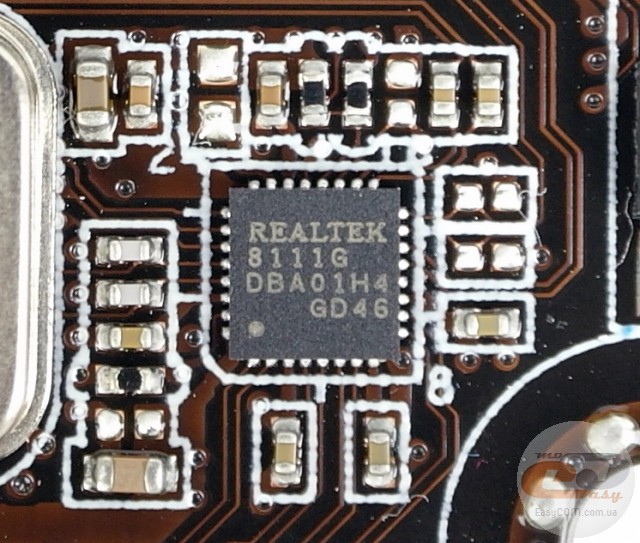

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek 8111G. Розподіл мережевих ресурсів і пріоритизацію трафіку допоможе здійснити фірмова утиліта Network iControl.

ASUS A88XM-PLUS

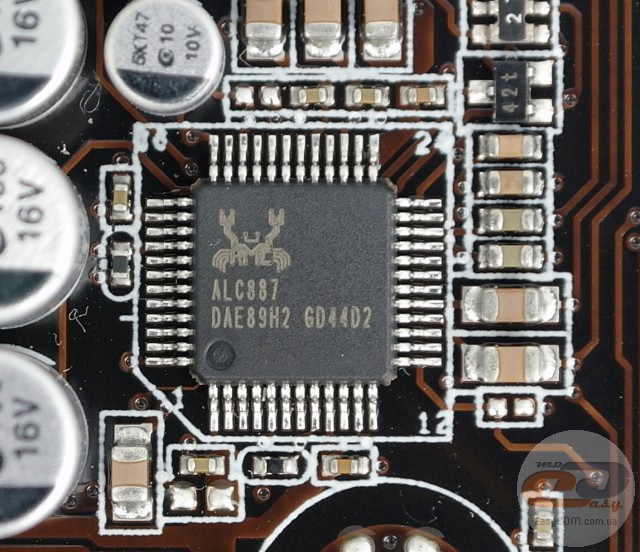

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

ASUS A88XM-PLUS

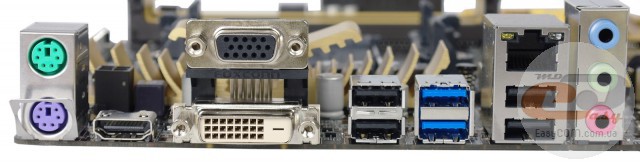

Відповідно до концепції 5X PROTECTION, інтерфейсна панель моделі ASUS A88XM-PLUS виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому, що робить її більш зносостійкою. Вона містить у собі наступні порти:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 2 x PS/2 для підключення мишки та клавіатури;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 4 x USB 2.0;
  • 3 x аудіопорти.

Як бачимо, у даній версії конфігурації інтерфейсної панелі присутні вже чотири порти USB 2.0, на відміну від двох в ASUS A88XM-A. У підсумку єдиною особливістю виступає лише незручне підключення багатоканальної акустики. Що ж стосується переваг, то слід виділити хороший набір відеовиходів, а також можливість винести на інтерфейсну панель ПК порти COM і LPT за допомогою відповідних роз’ємів на друкованій платі.

Таким чином, інтерфейсна панель новинки цілком заслуговує хорошої оцінки завдяки підтримці найрізноманітнішої периферії, а також наявності в достатній кількості практично всіх найбільш затребуваних портів і відеовиходів.

ASUS A88XM-PLUS

ASUS A88XM-PLUS

Можливості організації охолодження усередині системного корпусу в ASUS A88XM-PLUS досить стандартні. Є три 4-контактні роз’єми для підключення вентиляторів, один з яких служить для охолодження CPU, у той час як два інші призначені для системних вертушок.

UEFI BIOS

ASUS A88XM-PLUS

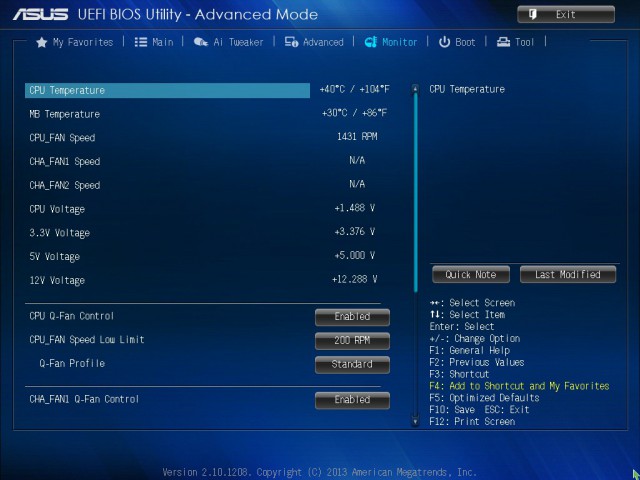

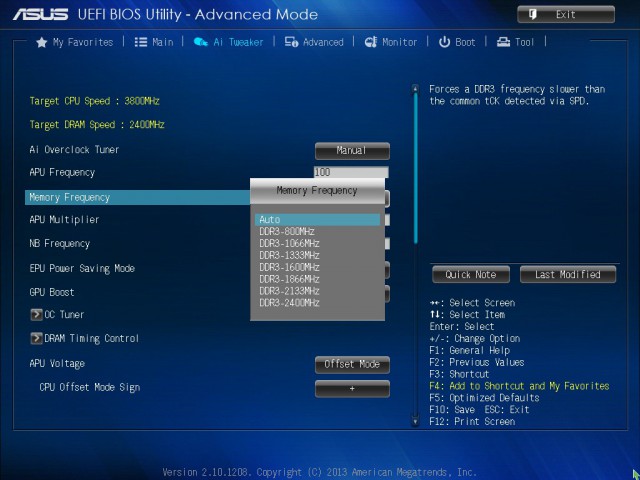

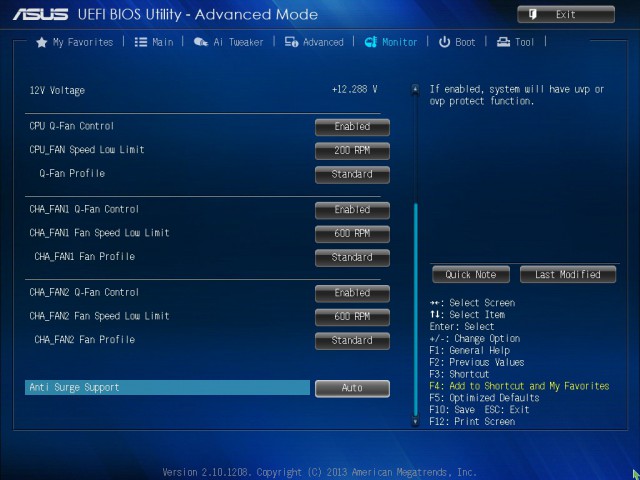

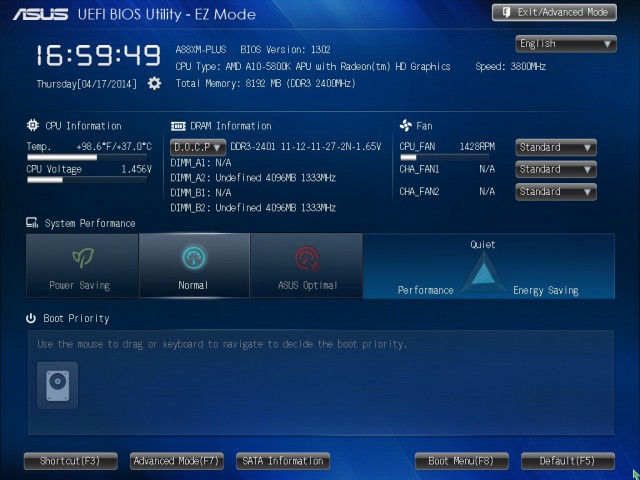

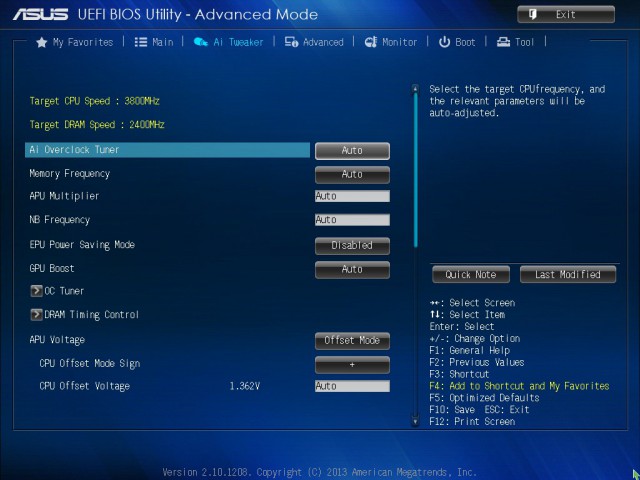

Материнська плата ASUS A88XM-PLUS використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. На головному екрані UEFI BIOS відображається моніторинг температури та напруги на процесорі. Також у цьому розділі можна подивитися версію BIOS, модель процесора й обсяг встановленої оперативної пам'яті.

ASUS A88XM-PLUS

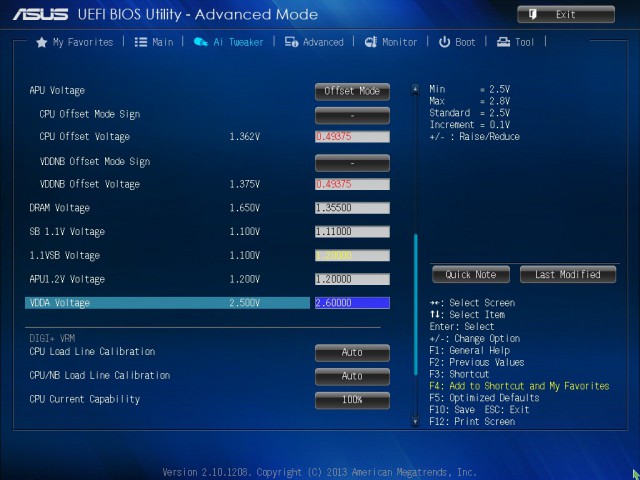

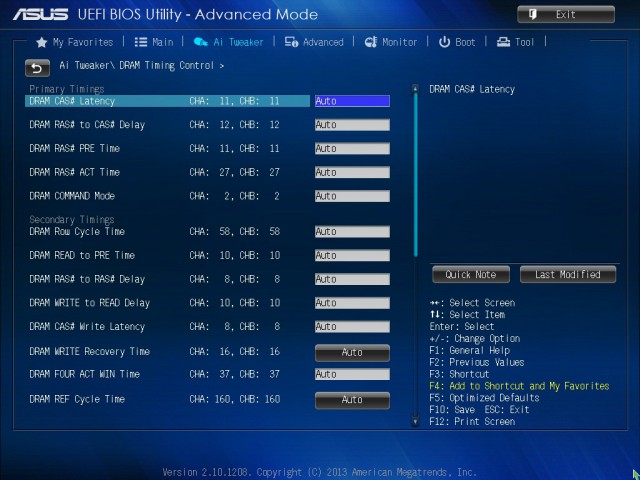

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».
