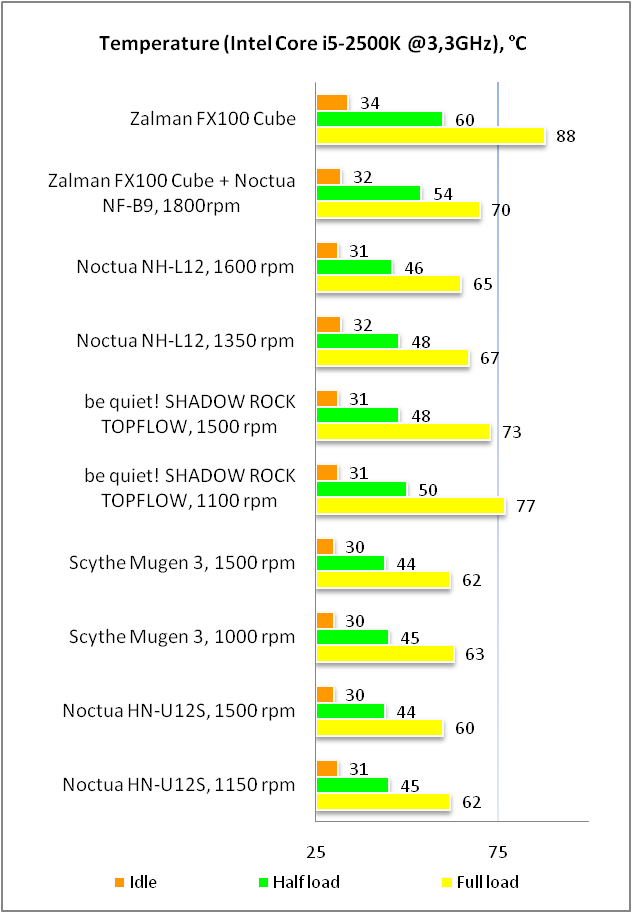

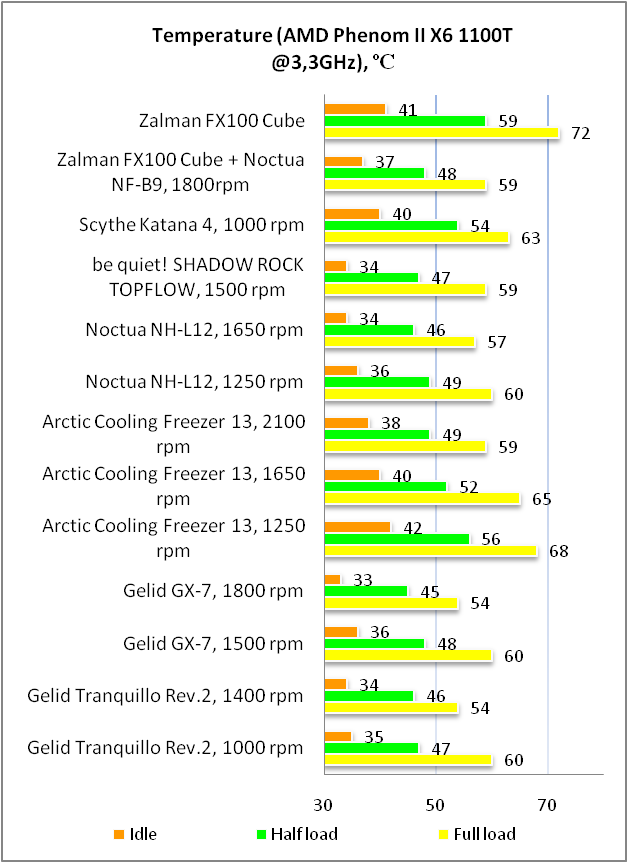

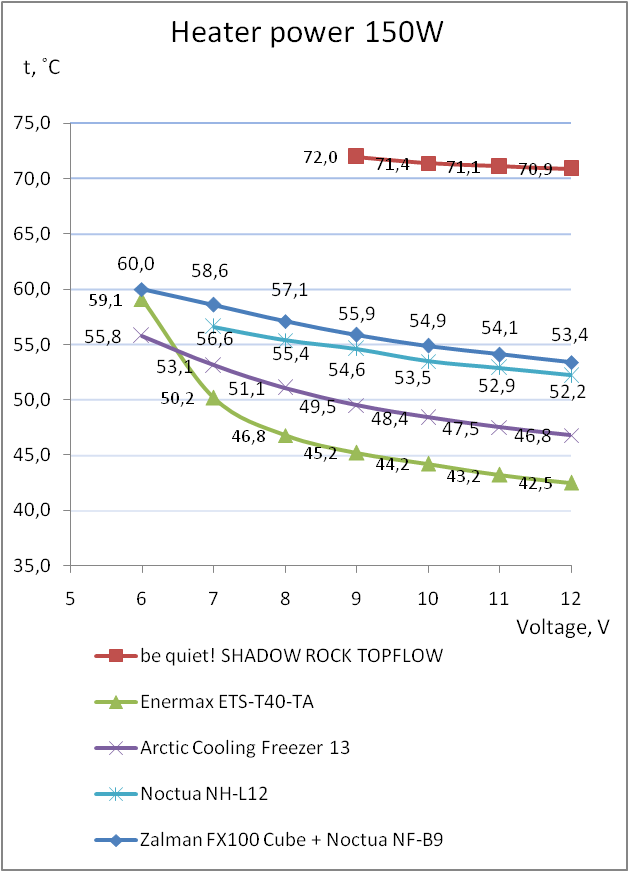

Огляд і тестування процесорного кулера ZALMAN FX100 CUBE

Тихе функціонування системного блока є одним з найбільш важливих факторів зручності роботи за комп'ютером. І якщо на підприємствах до рівня шуму системних блоків найчастіше ставляться зневажливо, то багато користувачів бажають мати вдома якомога тихіший або ж навіть абсолютно безшумний комп'ютер.

В останньому випадку покупцю доведеться неабияк розщедритися при бажанні зібрати таку систему, яка не поступається за продуктивністю іншим десктопам. Так, ціни на безвентиляторні блоки живлення потужністю 400 Вт і більше починаються з позначки 150 доларів, беззвучні SSD-накопичувачі усе ще на порядок дорожчі за жорсткі диски, а знайти потужну дискретну відеокарту з пасивним охолодженням досить важко. І якщо ви вже подбали про всі вищезгадані компоненти, то залишається вибрати систему охолодження для процесора, яка відповідає двом основним вимогам – утримання температури в межах норми та робота в повністю пасивному режимі.

ZALMAN FX100 CUBE

На ринку існує кілька моделей кулерів, здатних впоратися з охолодженням процесора без використання вентилятора. Але суто для пасивного охолодження дійсно «гарячих» процесорів нам відомий поки тільки один – ZALMAN FX100 CUBE, про який і піде мова в даному огляді.

Специфікація

Виробник і модель

ZALMAN FX100 CUBE

Підтримка процесорних роз’ємів

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1366 / LGA2011

Теплові трубки

Матеріал

Мідь

Кількість

10

Діаметр, мм

6

Матеріал радіатора

Алюміній

Розміри радіатора, мм

156 х 156 х 157

Вага радіатора, г

770

Термоінтерфейс

термопаста ZALMAN ZM-STG2M у пакеті (1 грам)

Вентилятор

-

Рівень шуму, дБ

0

Сайт виробника

ZALMAN
сторінка продукту



Все цены на Zalman+FX100

Відзначимо, що встановлення ZALMAN FX100 CUBE можливе як на всі нові, так і на вже досить застарілі платформи, наприклад Intel Socket LGA775. Безумовно, даний факт порадує власників таких систем, адже багато виробників кулерів поступово відмовляються від комплектації своїх творінь відповідними кріпленнями. Що ж стосується сумісності із самими процесорами, то на сайті виробника зазначена підтримка моделей з TDP не більше 95 Вт, а для більш «гарячих» виробник все-таки радить встановити додатковий 92-мм вентилятор.

Упаковка та комплектація

ZALMAN FX100 CUBE

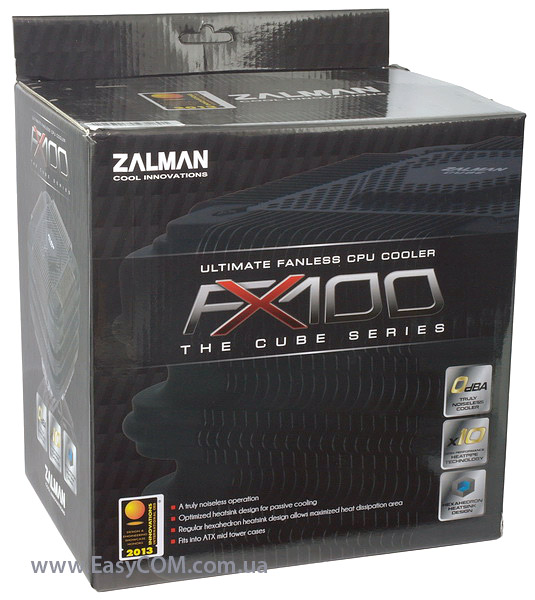

Система охолодження ZALMAN FX100 CUBE постачається у відповідній її розмірам коробці чорного кольору. Логотип у нижньому лівому куті нагадує про одержання тестованим кулером нагороди «Innovation Award» на виставці CES 2013. Турбота виробника про інформативність упаковки проявляється у винесенні на неї характеристик і переваг кулера, про яких ми поговоримо дещо пізніше.

ZALMAN FX100 CUBE

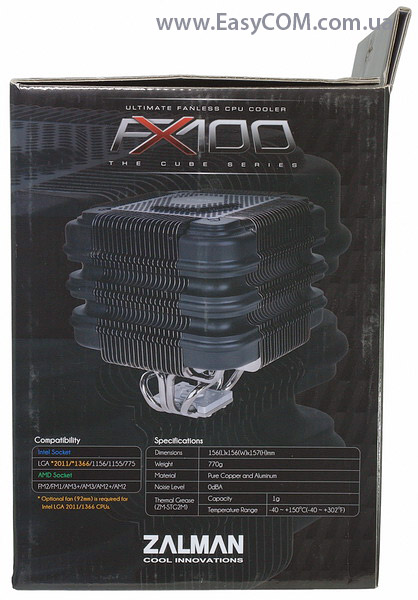

На одній зі сторін упаковки розташована специфікація кулера, яка вийшла незвичайно короткою. Вся справа у відсутності комплектного вентилятора, а, отже, і всієї супутньої інформації – параметрів живлення, швидкості обертання лопатей, створюваного повітряного потоку, рівня шуму і т.п.

ZALMAN FX100 CUBE

ZALMAN FX100 CUBE

Тильна сторона зібрала головні переваги системи охолодження восьмома мовами, включаючи і російську. У якості найбільш важливих з них виробник вирішив виділити наступні пункти:

  • Максимізацію ефективності охолодження з конструкцією радіатора, яка створює оптимальний повітряний потік.
  • Можливість тривалого використання без створення вібрації та шуму, а також нагромадження пилу.
  • Збільшення площі поверхні теплообміну завдяки дизайну у формі куба.
  • Максимізацію тепловіддачі 10 високоякісних теплових трубок з технологією MPJ (Multiple-heatpipe Pressing Joints – з'єднання теплових трубок пресуванням).
  • Використання високоефективної термопасти ZALMAN ZM-STG2M для більш щільного прилягання радіатора.
  • Розкішний і витончений дизайн, а також підвищена антикорозійна стійкість з нікельованим покриттям «Чорна перлина».
  • Універсальна сумісність з можливістю встановлення в корпус Middle Tower (шириною 180 мм).
  • Можливість створення безшумних, а зі встановленим 92-мм вентилятором – низькошумних систем. В останньому випадку забезпечується відведення до 130 Вт тепла.

ZALMAN FX100 CUBE

ZALMAN FX100 CUBE

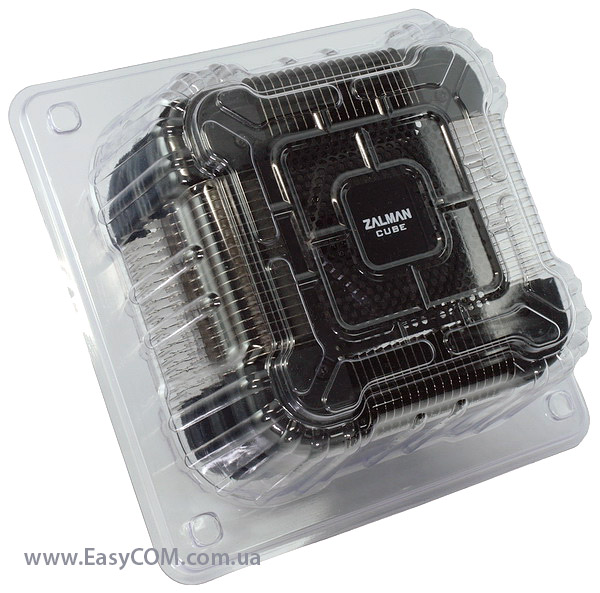

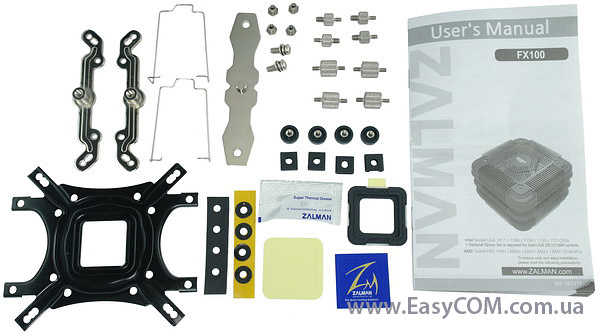

Усередині коробки виявляємо кулер ZALMAN FX100 CUBE з невеликим пластиковим захистом, а також велику комплектацію, яка включає:

  • універсальну підсилювальну пластину;
  • дві металеві скоби та притискну планку для встановлення кулера;
  • дві дротові скоби для кріплення вентилятора;
  • набір болтів і гайок;
  • набір гумових шайб для різних платформ (товщиною 1 мм для AMD і 0,1 мм для Intel);
  • термопасту ZALMAN ZM-STG2M у пакеті (1 грам);
  • гумову прокладку для Intel і прокладку-наклейку для AMD;
  • посібник зі встановлення;
  • наклейку з логотипом виробника.

Присутньої комплектації повністю вистачить для встановлення системи охолодження на кожну із зазначених у специфікації платформ. Окремо відзначимо наявність у комплекті пакета з високоякісною термопастою ZALMAN ZM-STG2M.

Зовнішній вигляд і конструкція

ZALMAN FX100 CUBE

ZALMAN FX100 CUBE

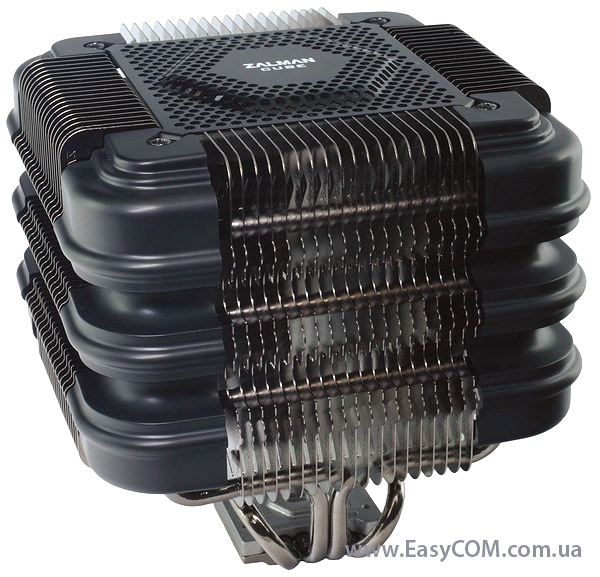

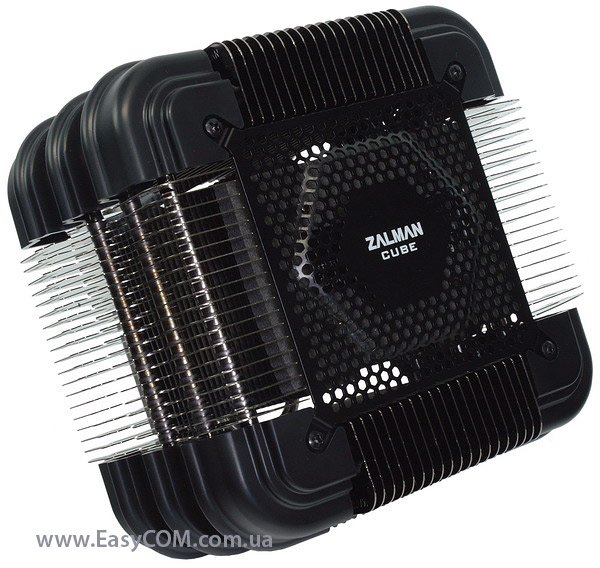

Зовні особливу увагу привертає строгий вигляд радіатора, далекий від звичних моделей. Для власників корпусів із прозорими стінками він є непоганою можливістю прикрасити внутрішньосистемний простір, особливо якщо підбір інших комплектуючих також передбачав використання переважно чорного кольору.

ZALMAN FX100 CUBE

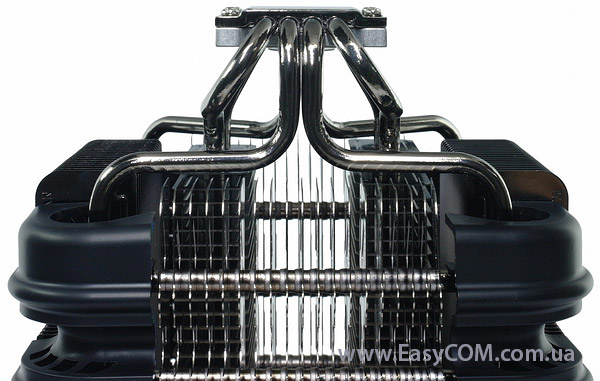

Умовно радіатор можна поділити на два – зовнішній і внутрішній. Як видно, дві теплові трубки, розташовані посередині основи, ідуть до чотирьох кутів зовнішньої частини, тоді як інші дві – до розташованого усередині масиву пластин.

ZALMAN FX100 CUBE

ZALMAN FX100 CUBE

Для запобігання зменшення ефективності роботи теплових трубок, викликаного окисненням міді, вони покриті шаром нікелю. Це дуже важливо, адже мова йде про кулер, з самого початку розрахований на пасивне охолодження, а отже підхід до виготовлення радіатора повинен бути максимально продуманим.

ZALMAN FX100 CUBE

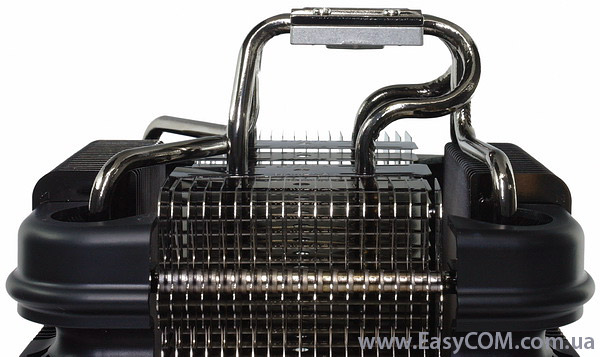

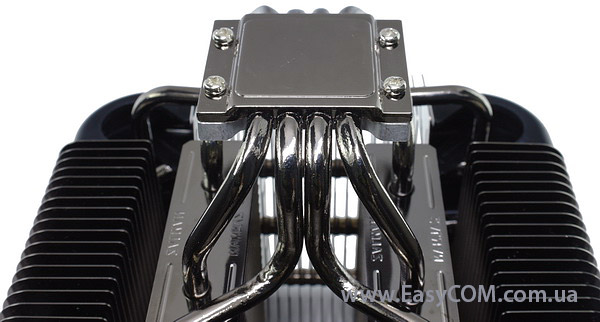

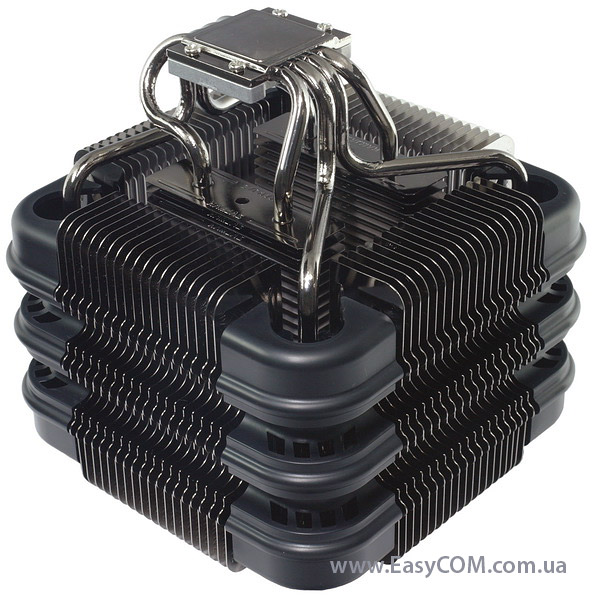

Діаметр трубок стандартний для багатьох радіаторів і становить 6 мм. З першого погляду зауважуємо тільки чотири з них, які йдуть від основи, але при подальшому, більш докладному огляді виявляться всі десять. Для кращого контакту з основою та пластинами використовується термоклей. Самі ребра радіатора виконані з алюмінію і також покриті нікелем. Товщина кожної становить 0,5 мм, а досить велика відстань між ними – 3,4 мм – дозволяє підвищити ефективність передачі тепла в зовнішнє середовище.

ZALMAN FX100 CUBE

ZALMAN FX100 CUBE

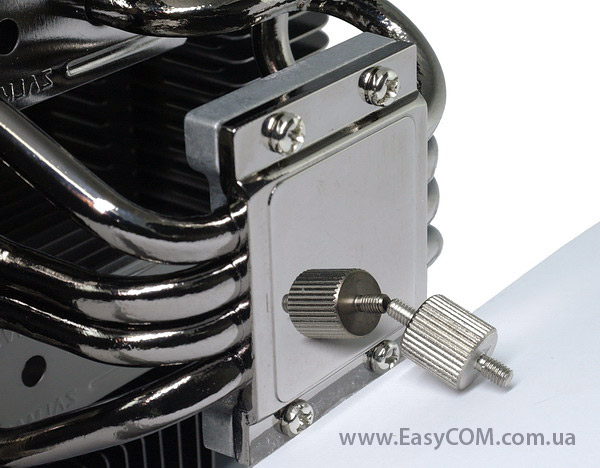

Основа, також як і трубки, виготовлена з міді з нанесенням шару нікелю. Дзеркальне полірування її поверхні виконане заради підвищення ефективність відведення тепла від нагрівального елемента.

ZALMAN FX100 CUBE

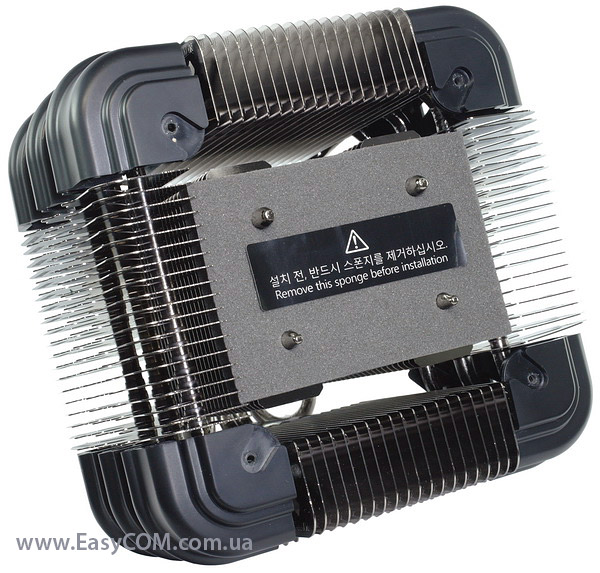

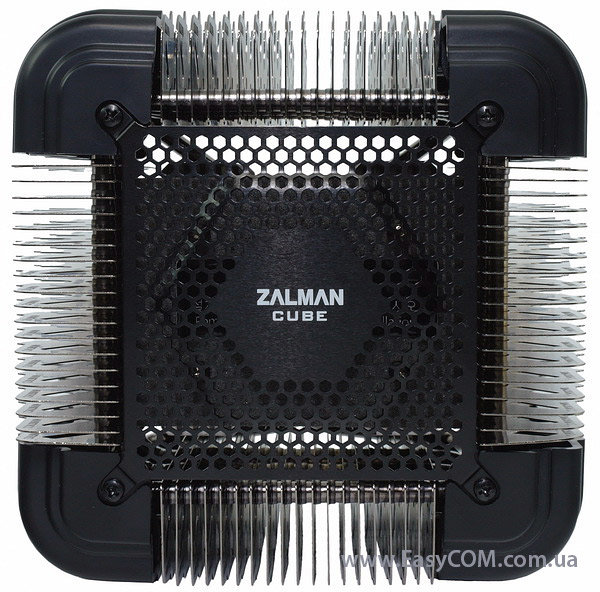

Під металевою пластиною з написом «ZALMAN CUBE» знаходиться місце для встановлення 92-мм вентилятора. З самого початку тут розташована поролонова прокладка, яку, згідно з написом на наклейці, слід забрати незалежно від того, збираєтеся ви встановлювати додатковий вентилятор чи ні.

ZALMAN FX100 CUBE

ZALMAN FX100 CUBE

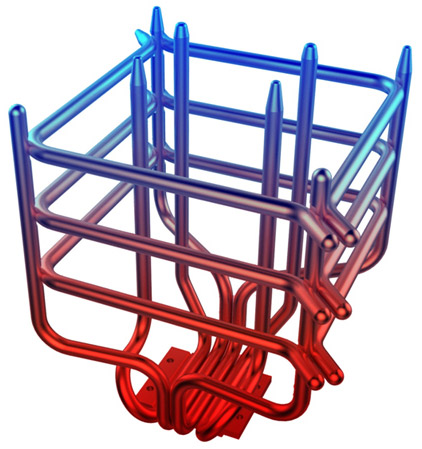

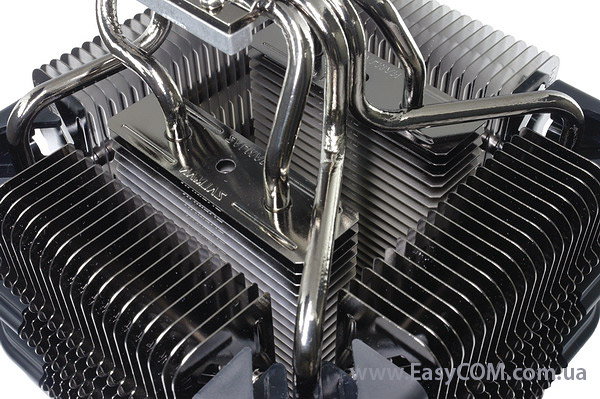

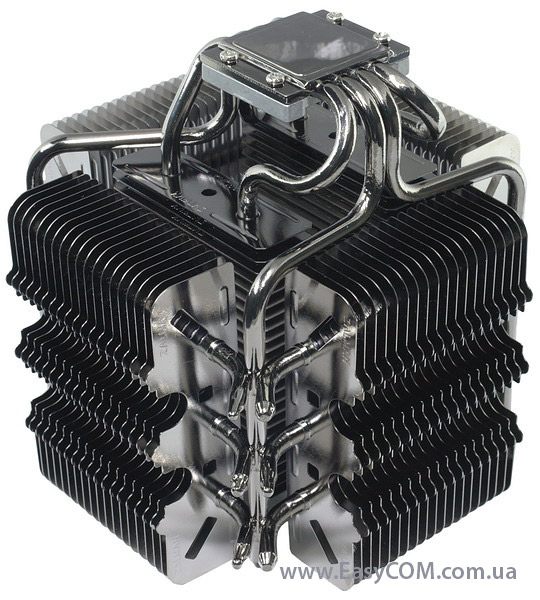

Зняття декоративних пластикових ковпаків по кутах оголює власне сам радіатор у всій його красі. Для кращого розуміння способу розміщення всіх десяти теплових трубок додаємо відповідну ілюстрацію.

Як бачимо, шість додаткових теплових трубок формують бічні стінки кулера, кожна з яких має власний масив алюмінієвих пластин радіатора. Таким чином, комбінація п'яти секцій радіатора та десяти 6-мм теплових трубок створює значну ефективну площу поверхні для розподілу тепла та успішного охолодження в пасивному режимі процесорів з TDP до 95 Вт.

Процес встановлення

Усі дії для коректного встановлення кулера описані у відповідній інструкції. Проте, ми пропонуємо вивчити даний процес за допомогою представлених нижче зображень і коментарів до них.

ZALMAN FX100 CUBE

ZALMAN FX100 CUBE

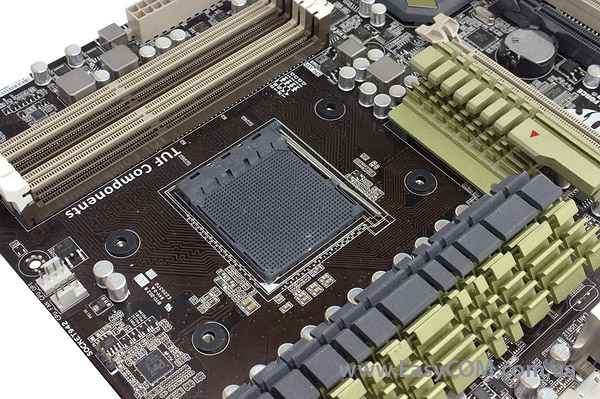

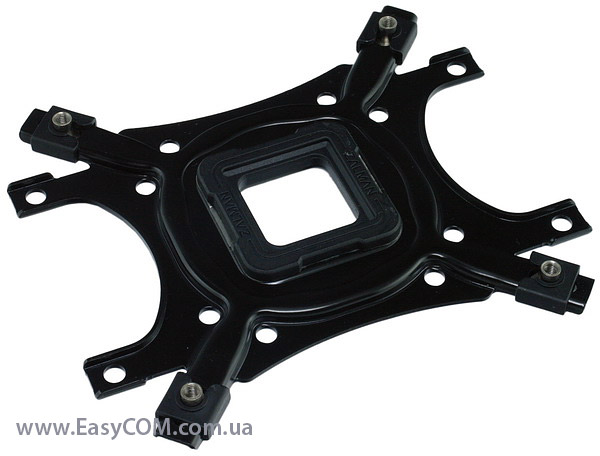

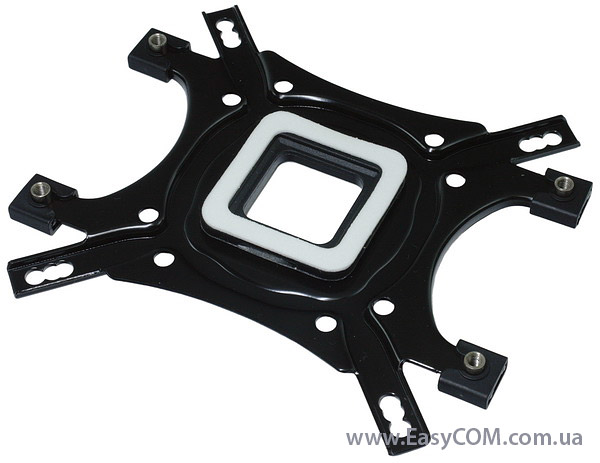

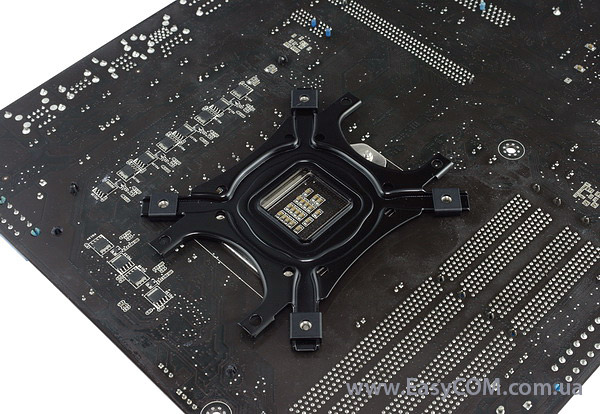

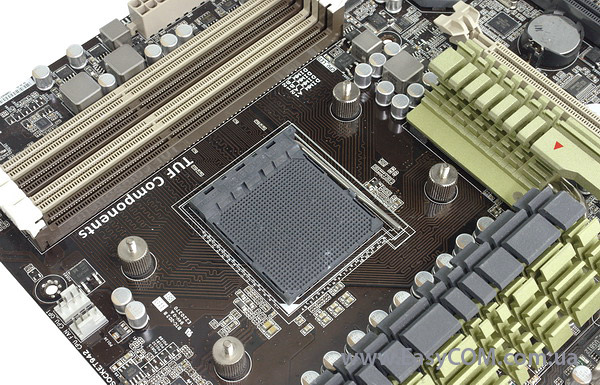

Процес монтажу кулера ZALMAN FX100 CUBE починається зі встановлення підсилювальної пластини. Для платформ Intel і AMD відрізняються не тільки кріпильні отвори, але й сторона прилягання до системної плати – обов'язково зверніть на це увагу. У потрібні отвори встановлюємо чотири комплектні шпильки та фіксуємо їх за допомогою пластикових кріплень. Також не забудьте наклеїти на пластину жовту прокладку-наклейку, що йде в комплекті.

ZALMAN FX100 CUBE

ZALMAN FX100 CUBE

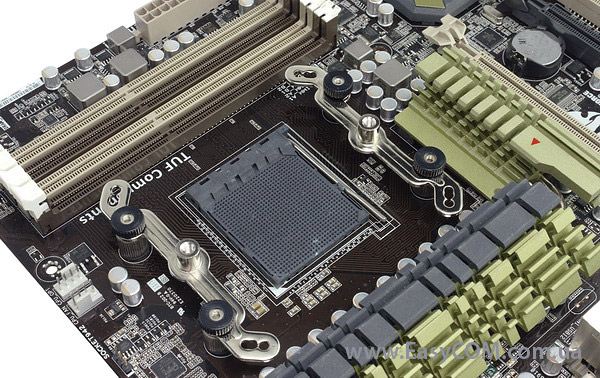

На лицьовій стороні плати встановлюємо чотири гумові шайби (для AMD товщиною 1 мм) і закріплюємо їх за допомогою комплектних стійок.

ZALMAN FX100 CUBE

Дві металеві скоби також кріпляться без яких-небудь інструментів, за допомогою чотирьох гайок.

ZALMAN FX100 CUBE

Завершальним етапом процесу монтажу кулера є встановлення притискної планки. Тут найважчим моментом стане закручування двох гвинтів, особливо це стосується людей з великими пальцями. Труднощі можуть викликати значно виступаючі радіатори охолодження елементів живлення процесора на системній платі, як це було в нашому випадку. Також тут доведеться скористатися додатковим інструментом, а саме довгою викруткою для затягування гвинтів.

ZALMAN FX100 CUBE

ZALMAN FX100 CUBE

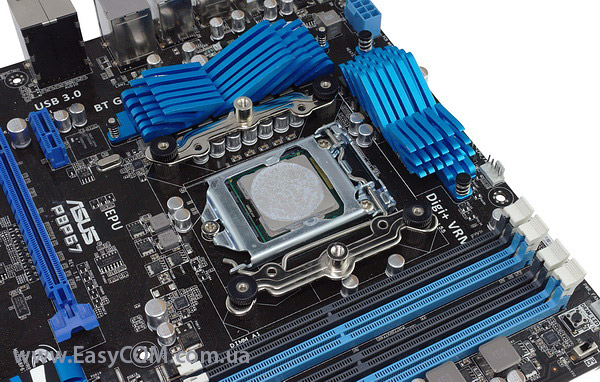

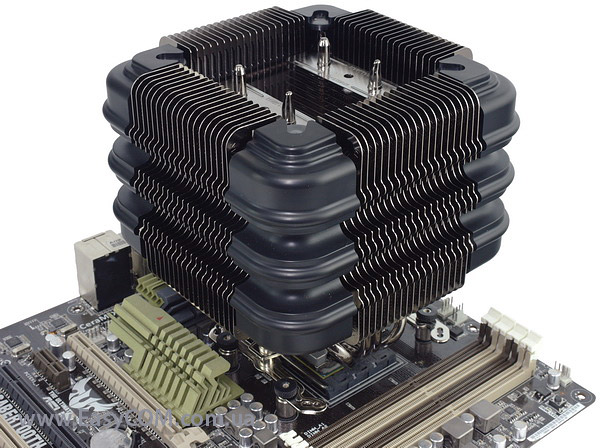

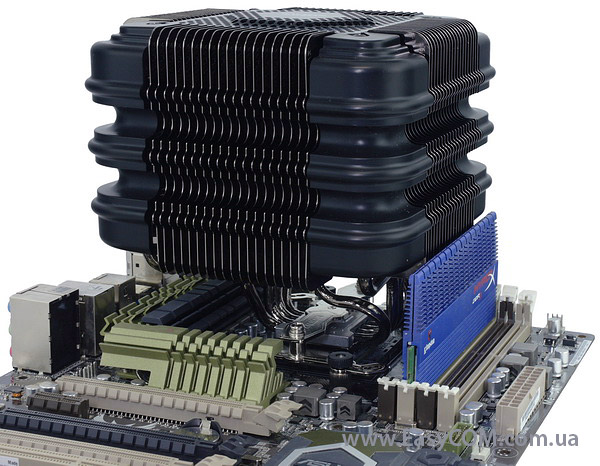

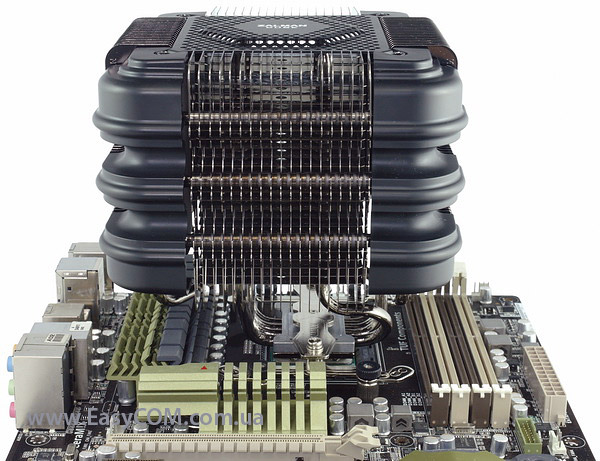

В очі кидається значний зсув масивного радіатора відносно основи убік таким чином, щоб забезпечити якомога менше перекриття слотів під ОЗП.

ZALMAN FX100 CUBE

ZALMAN FX100 CUBE

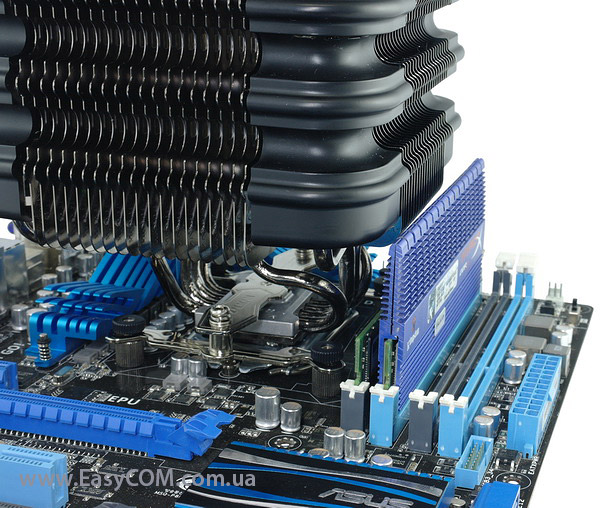

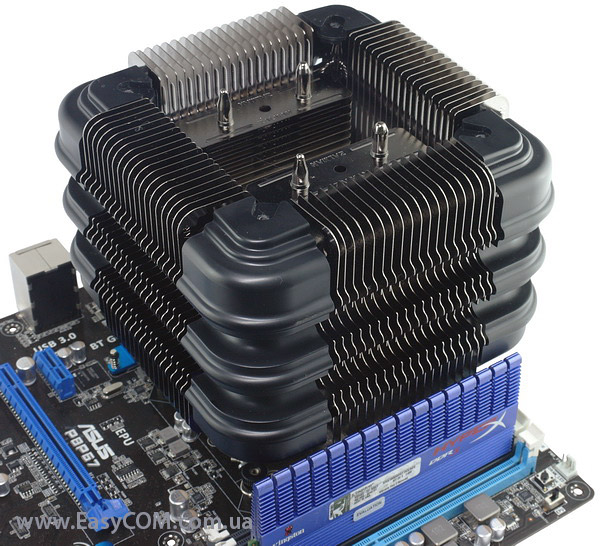

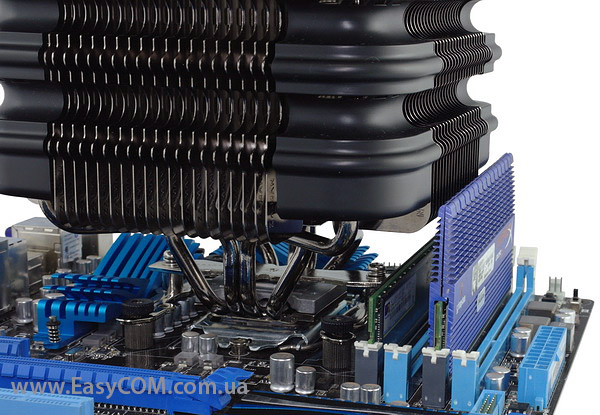

І все-таки повністю уникнути його не вдалося – у перший слот неможливе встановлення модулів з високими радіаторами. Для інших же роз’ємів ніяких обмежень немає.

ZALMAN FX100 CUBE

ZALMAN FX100 CUBE

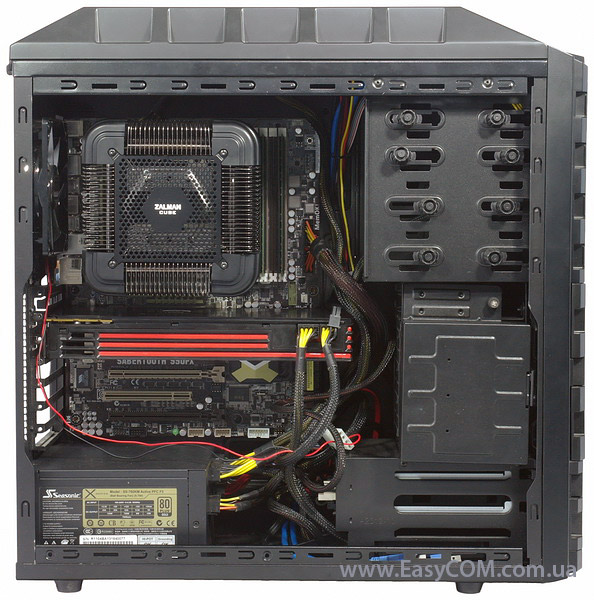

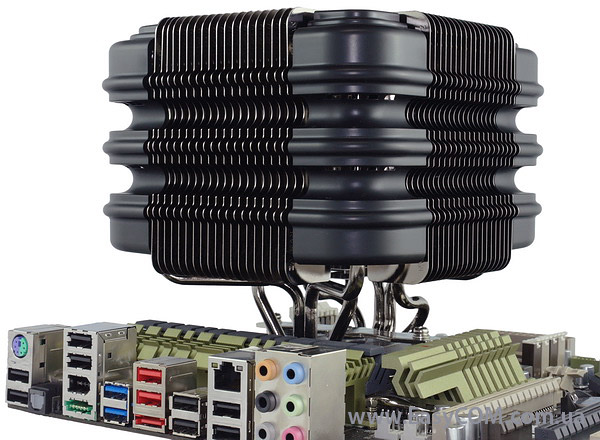

Як і було обіцяно виробником, кулер повністю сумісний з корпусом типорозміру Middle Tower, при цьому ще залишається достатньо місця для вентиляції між СО і бічною стінкою.

ZALMAN FX100 CUBE

ZALMAN FX100 CUBE

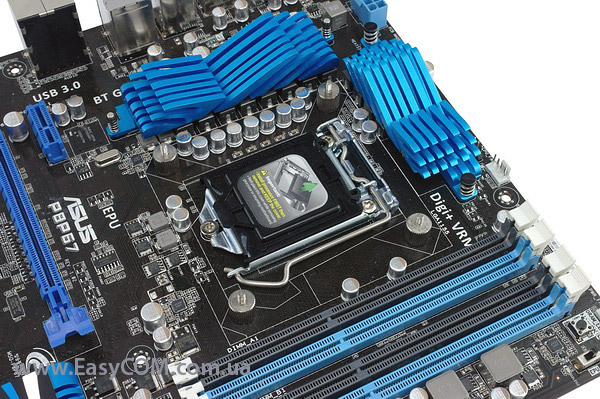

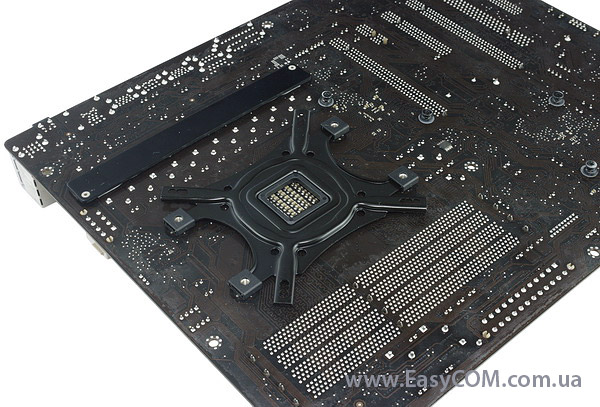

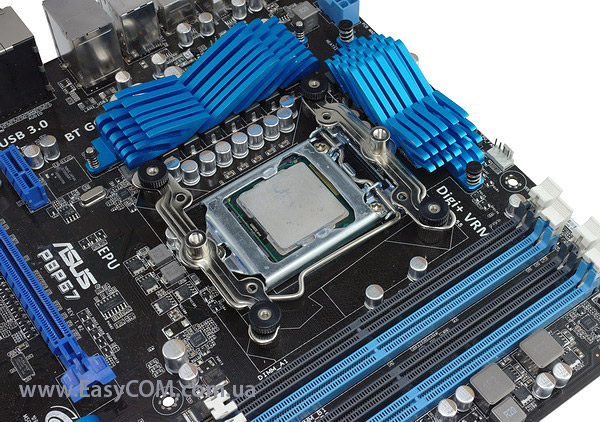

Так як і у випадку з платформою на базі AMD, монтаж кулера на материнську плату з роз’ємом Intel Socket LGA1155 починається зі встановлення підсилюючої пластини. Тільки цього разу вона кріпиться зворотною стороною, а також використовуються інші отвори. Крім того, на неї слід закріпити гумову квадратну прокладку.

ZALMAN FX100 CUBE

ZALMAN FX100 CUBE

Встановивши круглі прокладки на лицьовій стороні плати (цього разу відмінні від таких для AMD, уже товщиною 0,1 мм), прикручуємо підсилювальну пластину за допомогою комплектних стійок. Далі закріплюємо два кронштейни, які у випадку із платформами Intel можна встановлювати і іншим способом, з поворотом на 90 градусів, про що ми поговоримо дещо пізніше.

ZALMAN FX100 CUBE

Знову ж, за допомогою вмілих рухів пальців і викрутки встановлюємо притискну пластину.

ZALMAN FX100 CUBE

ZALMAN FX100 CUBE

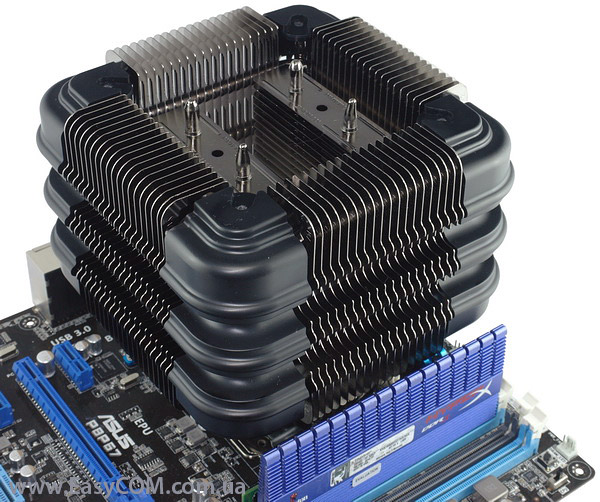

У випадку з Intel перекриваються вже два слоти оперативної пам'яті, при цьому встановлення звичайних модулів або модулів з низькими радіаторами можливе навіть при змонтованому радіаторі.

ZALMAN FX100 CUBE

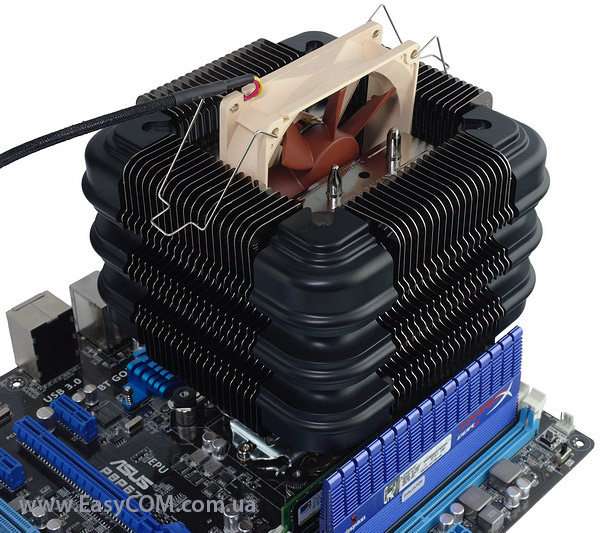

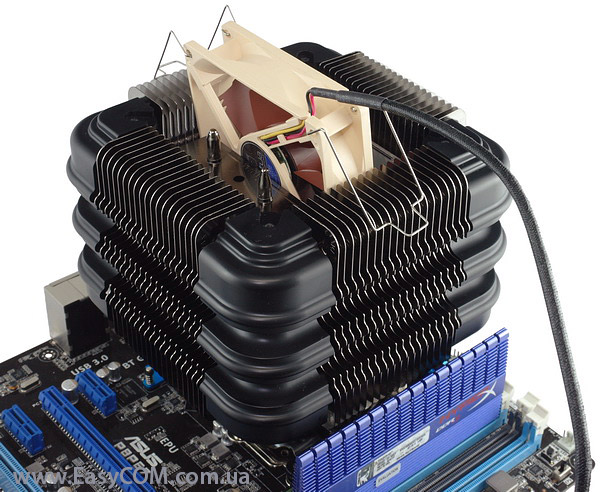

Без труднощів відбувається фіксація 92-мм вентилятора за допомогою двох комплектних дротових скоб.

ZALMAN FX100 CUBE

ZALMAN FX100 CUBE

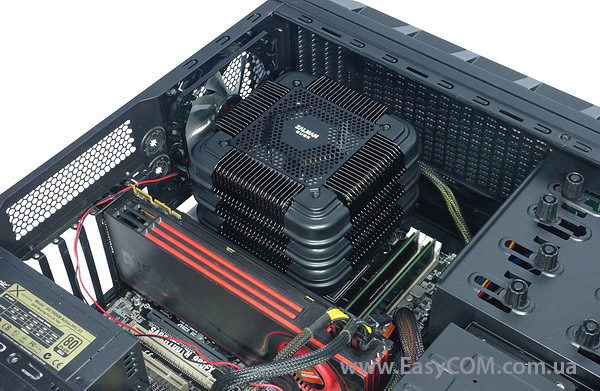

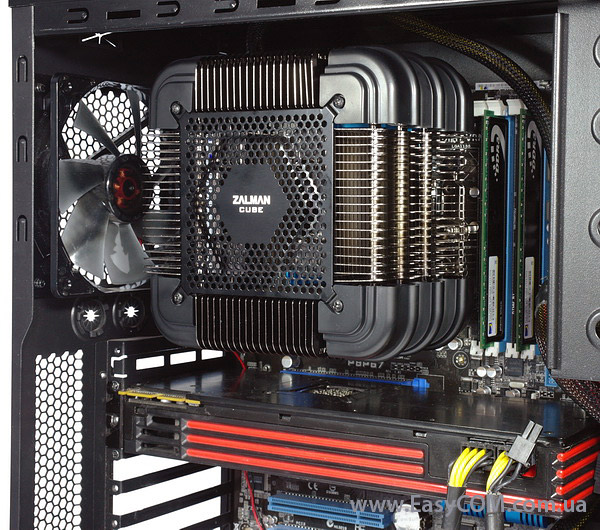

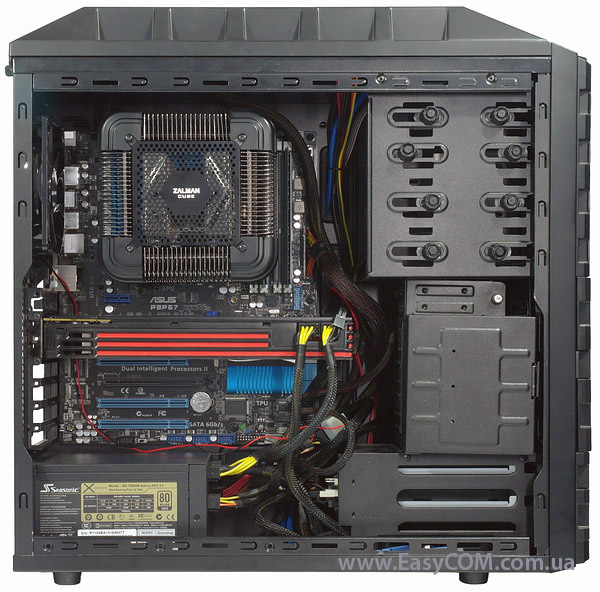

Встановлений на своє місце кулер ZALMAN FX100 CUBE виглядає особливо вражаюче, строго і під стать чорному кольору корпусу та комплектуючих.

ZALMAN FX100 CUBE

ZALMAN FX100 CUBE

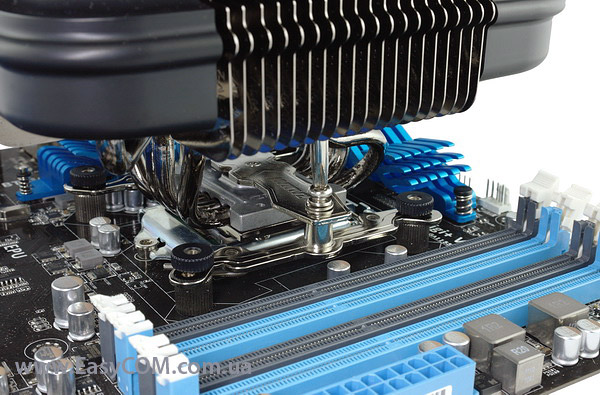

При кріпленні кронштейнів на платформу Intel з поворотом на 90 градусів перекритим залишається тільки перший слот під ОЗП.

ZALMAN FX100 CUBE

ZALMAN FX100 CUBE

Вентилятор же можна закріпити тільки зазначеним чином. При цьому створюваний повітряний потік буде проходити через одну стінку конструкції кулера, забираючи частину тепла та направляючи його на встановлені карти розширення. Тому непогано б подбати про присутність у корпусі додаткових системних вентиляторів, що дозволить поліпшити температурний режим усередині за рахунок незначного підвищення загального рівня шуму.
