Огляд і тестування процесорного кулера ZALMAN CNPS2X

Як відомо, материнські плати формату Mini-ITX часто застосовуються для створення HTPC, дозволяючи збирати компактні та досить продуктивні комп'ютери. Але вони також вносять і значні обмеження як у можливості розширення функціональності комп'ютера, так і у вимоги до використовуваних компонентів. Крім того, обмеження пов'язані й з розмірами корпусу, у який буде поміщена система. І, звичайно ж, присутня потреба в ефективному охолодженні, тим більше що в невеликому просторі забезпечити його досить складно.

ZALMAN CNPS2X

Процесорних охолоджувачів, розроблених для систем формату Mini-ITX, не так уже й багато, оскільки більшість присутніх на ринку кулерів розраховані на популярніші системи більшого розміру. Але досить ефективні і, що немаловажливо, дійсно компактні рішення для систем формату Mini-ITX існують. Цього разу ми познайомимо вас із кулером ZALMAN CNPS2X, який є дуже цікавою моделлю, створеною спеціально для застосування в компактних ПК.

Специфікація

Виробник і модель

ZALMAN CNPS2X

Підтримка процесорних роз’ємів

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150

Теплові трубки

Матеріал

Мідь

Кількість

1

Діаметр, мм

6

Матеріал радіатора

Алюміній

Розмір, мм

84 х 84 х 27

Вага, г

83

Термоінтерфейс

термопаста ZALMAN ZM-STG2M у пакеті (1 грам)

Вентилятор

ZALMAN ZE8010ASM

Напруга живлення вентилятора, В

 до 12

Споживаний струм, А

0,2

Швидкість обертання вентилятора, об/хв

1500-2600±10%

Рівень шуму, дБ

17,4-22,7

Роз’єм

4-контактний

Діаметр вентилятора, мм

80

Сайт виробника

ZALMAN

сторінка продукту



Все цены на Zalman+CNPS2X

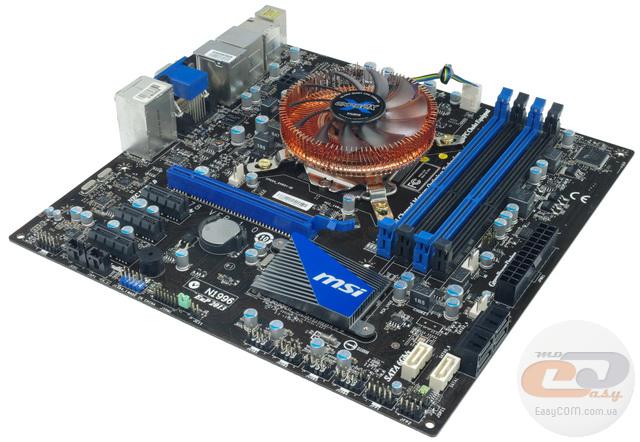

Як бачимо, кулер ZALMAN CNPS2X дійсно має дуже компактні габарити, що досить важливо для систем на базі плат Mini-ITX. Звичайно ж, його можна встановити і у моделях форм-факторів microATX і ATX, але застосування даного рішення буде найбільш актуальним саме в дуже обмежених за габаритами системах.

Відзначимо сумісність тестованого кулера з усіма актуальними на сьогоднішній день роз’ємами, за винятком Intel Socket LGA2011 / LGA1366. Це пояснюється як занадто високим енергоспоживанням використовуваних у них процесорів, так і відсутністю компактних плат із зазначеними роз’ємами.

Упаковка та комплектація

ZALMAN CNPS2X

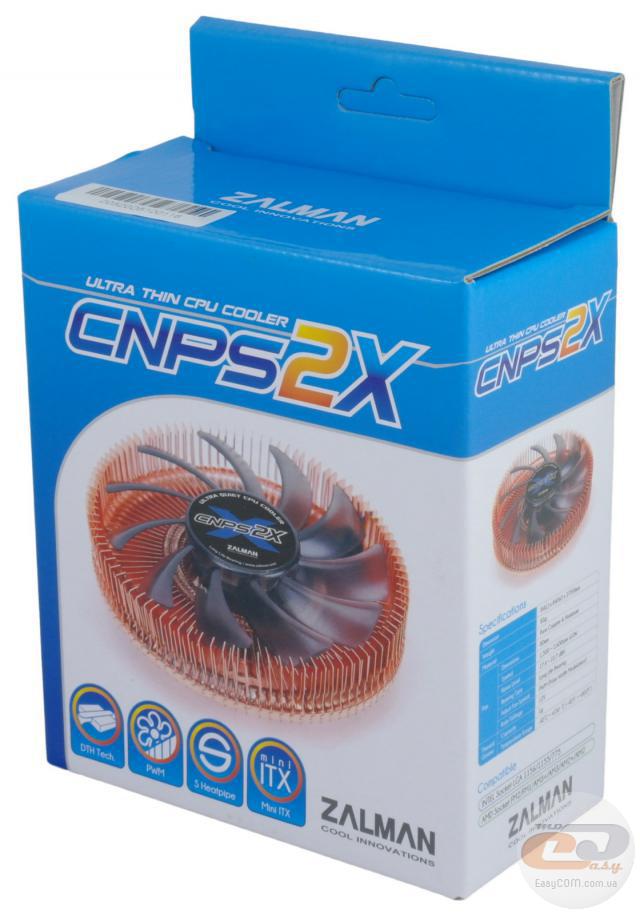

Упаковка має співрозмірні системі охолодження габарити. Незважаючи на це, виробник постарався якомога ефективніше використати всю її поверхню. Лицьова сторона містить назву та зображення кулера, який знаходиться усередині, а також піктограми, що вказують на особливості даної моделі, про які ми поговоримо нижче.

ZALMAN CNPS2X

На одній із бічних сторін розмістилася коротка специфікація системи охолодження, у якій відзначені загальні характеристики та позначені сумісні процесорні роз’єми. Інша ж примітна зображенням бічної сторони охолоджувача, інформацією про сертифікацію RoHS, а також вказівкою країни виробника – Південної Кореї.

ZALMAN CNPS2X

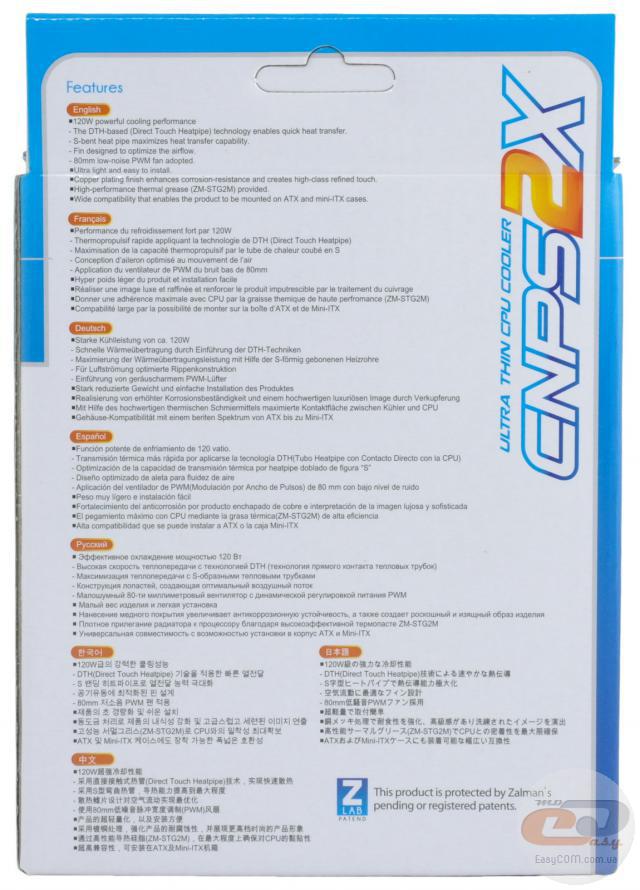

Тильна сторона повністю використана для опису переваг і особливостей кулера ZALMAN CNPS2X вісьмома мовами, у тому числі й російською. Виробник вирішив відзначити:

  • можливість відведення до 120 Вт теплової потужності;
  • застосування технології DTH (Direct Touch Heatpipe), яка передбачає прямий контакт нагрівального елемента з тепловими трубками;
  • максимізацію теплопередачі завдяки використанню S-подібної теплової трубки;
  • конструкцію лопатей, яка створює оптимальний повітряний потік;
  • малошумний 80-мм вентилятор із ШІМ-регулюванням швидкості обертання;
  • малу вагу  та легке встановлення;
  • мідне покриття, яке збільшує антикорозійну стійкість, а також створює розкішний і витончений образ виробу;
  • щільне прилягання радіатора до процесора завдяки термопасті ZALMAN ZM-STG2M;
  • універсальну сумісність і можливість встановлення в корпус ATX і Mini-ITX.

ZALMAN CNPS2X

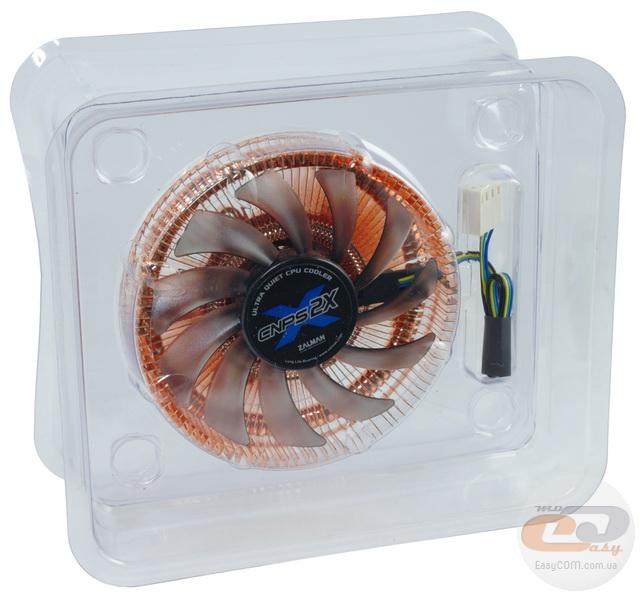

Сама система охолодження поміщена в пластиковий блістер, який забезпечує захист пристрою в процесі його транспортування.

ZALMAN CNPS2X

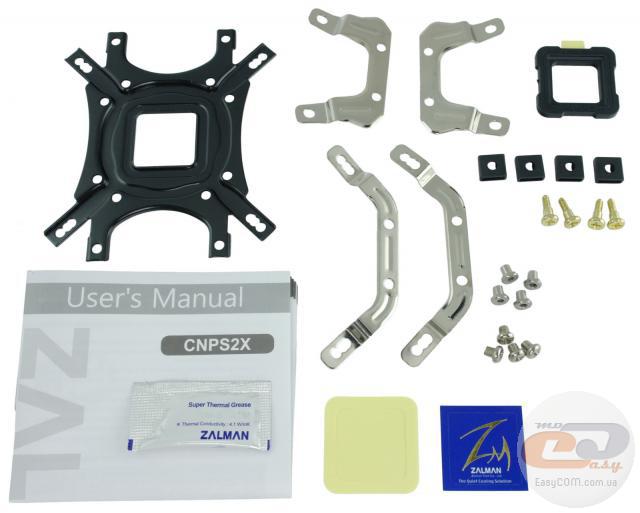

Комплектація ZALMAN CNPS2X містить усе необхідне для встановлення кулера на материнську плату:

  • власне, саму систему охолодження;
  • універсальну підсилювальну пластину та металеві кріплення для різних платформ;
  • набір гвинтів;
  • термопасту ZALMAN ZM-STG2M у пакеті;
  • чотири пластикові накладки;
  • пластикову та картонну прокладки;
  • посібник зі встановлення;
  • наклейку з логотипом виробника.

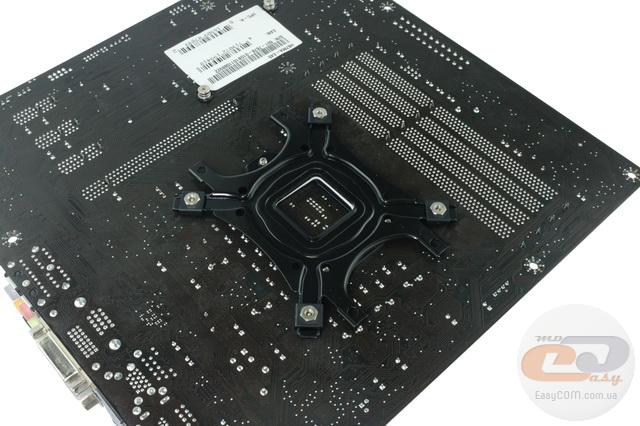

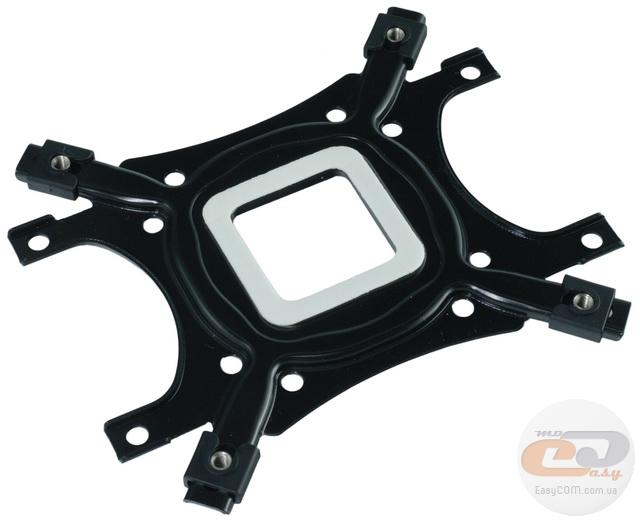

Ще раз відзначимо наявність високоякісної термопасти ZALMAN ZM-STG2M, робоча температура якої становить від -40°C до +150°C. Єдине зауваження із цього приводу стосується пакета, у якому вона постачається, тому що застосування шприца бачиться більш практичним. Також зверніть вашу увагу на те, що незважаючи на незначну вагу кулера (83 грами), кріплення охолоджувача забезпечується за допомогою підсилювальної пластини, яка допомагає більш рівномірно розподіляти навантаження на системну плату.

Зовнішній вигляд і конструкція

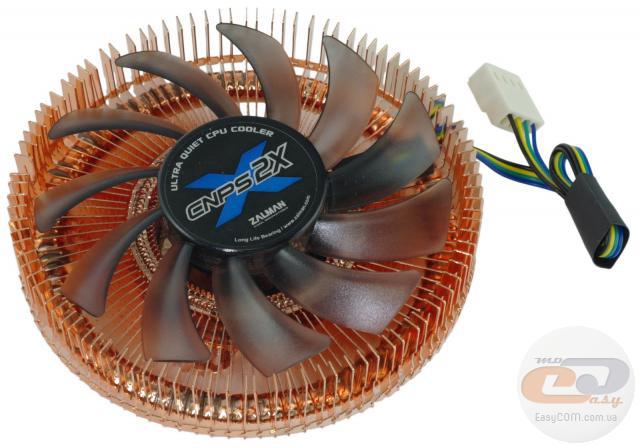

ZALMAN CNPS2X

ZALMAN CNPS2X

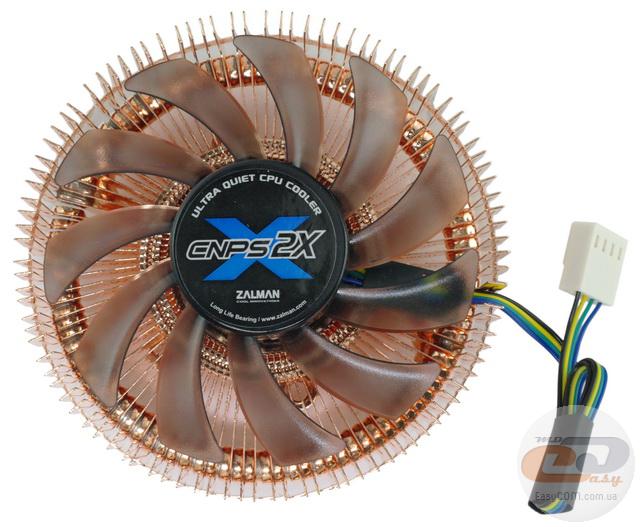

Радіатор кулера має цікаву конструкцію, уже знайому нам за іншими моделями виробника. Ребра тут створюють коло – по центру вони спресовані, а ближче до краю з'єднані між собою. Відстань між ними нерівномірна і становить від 1,8 до 2,8 мм, а товщина застосовуваних пластин рівна 0,41 мм. Насправді виконані вони з алюмінію, але нанесене мідне покриття забезпечує кращу антикорозійну стійкість і приємний зовнішній вигляд.

ZALMAN CNPS2X

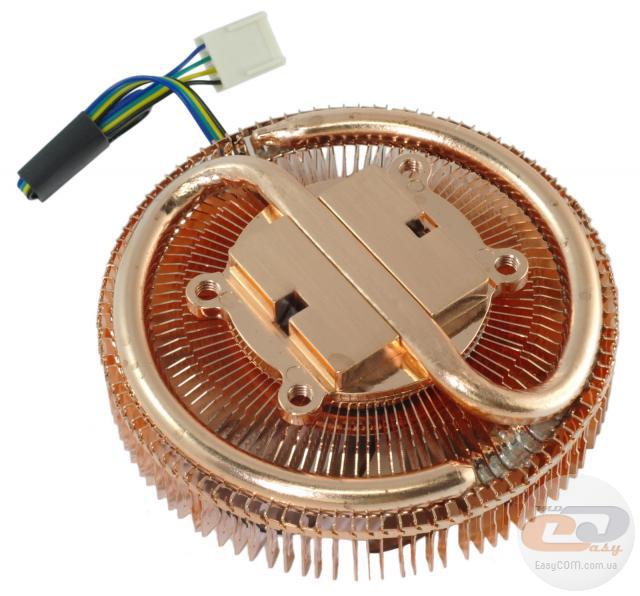

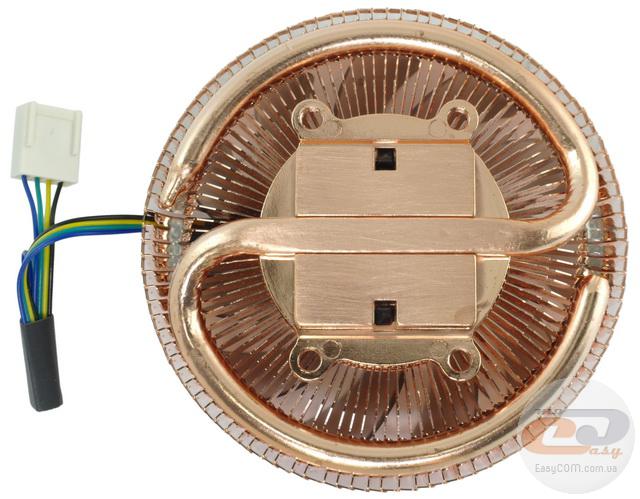

Для передачі тепла від основи до радіатора використовується одна 6-мм мідна теплова трубка. Завдяки S-подібній формі вона дозволяє більш рівномірно розподіляти тепло по радіатору, а також збільшує жорсткість конструкції. Трубка проходить по центру основи і контактує з теплорозподілювальною кришкою процесора посередництвом лише термопасти, збільшуючи швидкість передачі тепла та поліпшуючи ефективність охолодження в цілому. Із пластинами вона контактує за допомогою припою, що також повинно позитивним чином відобразитися на ефективності передачі тепла. Засмучує лише відсутність нікельованого покриття, застосування якого запобігає окисненню міді та дозволяє зберегти високу теплопровідність металу.

ZALMAN CNPS2X

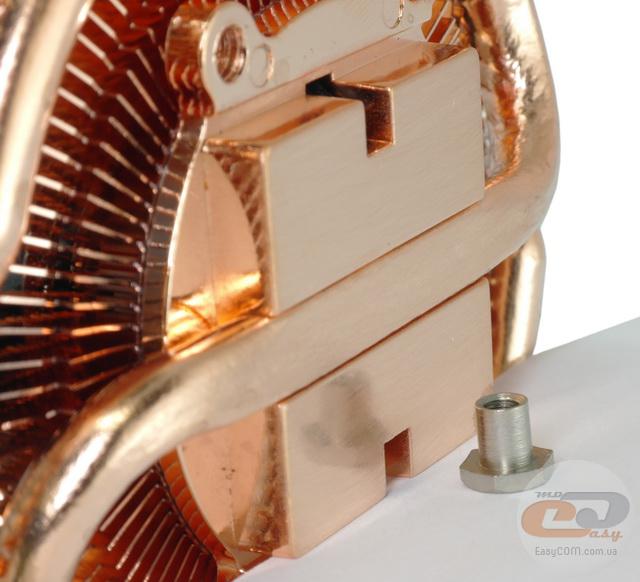

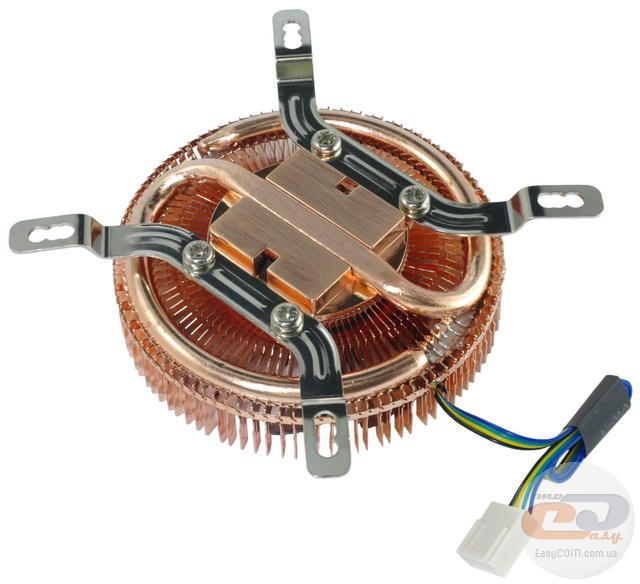

Основа радіатора має форму квадрата зі стороною 30 мм. Два наскрізні отвори призначені для встановлення комплектного вентилятора, про який ми поговоримо дещо пізніше. Поверхня добре відшліфована, ніяких видимих дефектів помічено не було. При нанесенні термопасти слід звернути увагу на те, що частина її повинна заповнити жолобки, утворені тепловою трубкою, яка проходить посередині основи.

ZALMAN CNPS2X

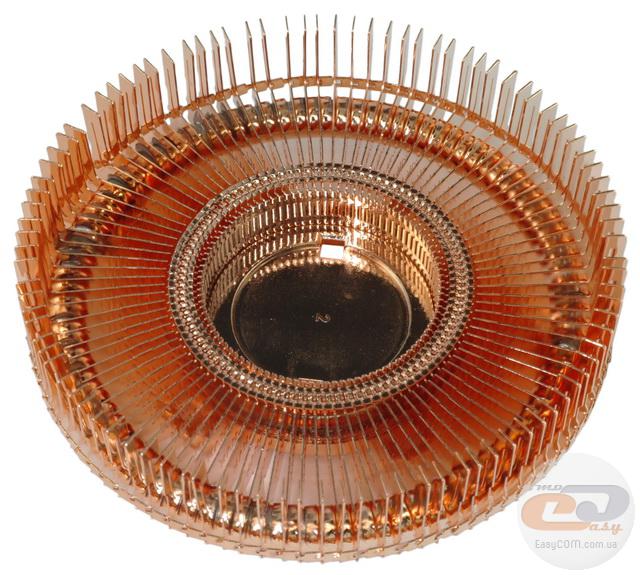

При знятті вентилятора відкривається вигляд на зворотну сторону основи, а також на місце з'єднання ребер посередині методом пресування. Розташування вентилятора усередині конструкції радіатора дозволяє повітряним потокам якнайкраще взаємодіяти з нагрівальним елементом, а також сприяє охолодженню компонентів навколо процесорного роз’єму, що дуже важливо в компактних корпусах з високою щільністю розташування елементів. Сам пропелер кріпиться до радіатора засувками і його зняття не викликає яких-небудь труднощів.

ZALMAN CNPS2X

ZALMAN CNPS2X

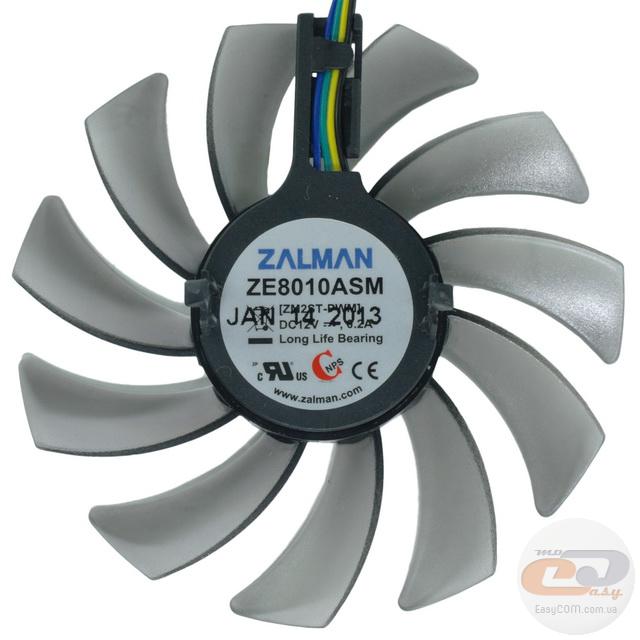

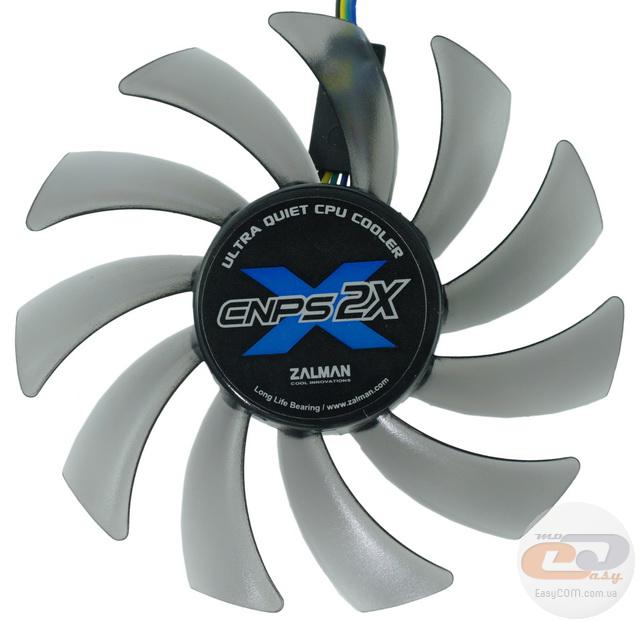

Застосовуваний вентилятор ZE8010ASM підтримує ШІМ-метод регулювання швидкості обертання лопатей, на що вказує наявність 4-контактного роз’єму живлення. Він споживає 0,2 А при робочій напрузі від 6 до 12 В. Незважаючи на чималу швидкість обертання його лопатей (до 2600 об/хв), виробник заявляє досить низький рівень шуму – від 17,4 до 22,7 дБ. На жаль, зібрати ще яку-небудь інформацію щодо даного вентилятора нам не вдалося.
