Огляд процесорного кулера TITAN Bomber

Сьогодні ми розглянемо ще один кулер від компанії TITAN, але, на відміну від недавно протестованого монстра TITAN Cool Idol, він належить до бюджетного сектору та має скромні габарити і, відповідно, невисоку ціну. Багато користувачів скептично ставляться до бюджетних кулерві, міркуючи в дусі: «Так навіщо він потрібний? Нехай буде боксовий, а потім куплю мегадорогий суперкулер». Для досвідчених оверклокерів такий підхід, можливо, і розумний, тому що вони дійсно використовують справжніх «монстрів» для досягнення максимальної продуктивності. Але для більшості звичайних користувачів є безліч недорогих, і дуже ефективних альтернатив боксовому рішенню, які дозволять суттєво зменшити рівень шуму та навіть непогано розігнати процесор. І все це за помірну ціну. Доказом цьому слугує герой сьогоднішнього огляду, кулер-бомбардувальник, TITAN Bomber.

TITAN Bomber (TTC-NK45TZ)

Поставка, комплектація і специфікація

TITAN Bomber (TTC-NK45TZ)

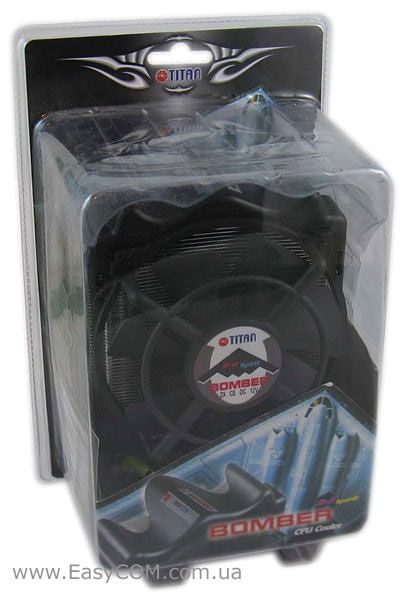

Поставляється кулер у пластиковому кейсі, який дозволяє майже повністю розглянути впакований у нього продукт.

На звороті кейса виробник на різних мовах описує основні переваги даної моделі. Серед інших є російська мова, але української, на жаль, немає. До основних переваг виробник відносить:

  • висока ефективність завдяки використанню теплових трубок і мідної основи;
  • тихий вентилятор типорозміру 100х100х25 мм;
  • стильний дизайн;
  • легке встановлення;
  • велика площа розсіювання алюмінієвих ребер.

А ось останній пункт у російському варіанті виробник перевів як: «Застосування вентилятора з великими алюмінієвими лопатями для поліпшеного тепловідведення». Звісно, що даний переклад некоректний, а ствердження не відповідає дійсності. Матеріал лопатів вентилятора – звичайна пластмаса. Продовжуємо огляд упаковки.

На одній з бічних сторін знову ж зазначені основні переваги кулера, але вже у вигляді логотипів. Корисним тут є напис про типи підтримуваних платформ.

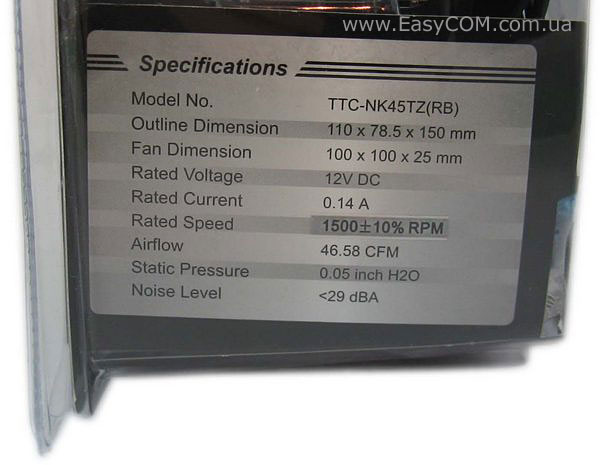

Друга ж сторона більш інформативна – вона містить специфікацію кулера, яку ми пропонуємо у вигляді таблиці нижче.

Модель

TITAN Bomber (TTC-NK45TZ(RB))

Підтримувані процесори

Intel LGA 775
AMD Socket 754/939/940/AM2

Габарити, мм

110х78,5х150

Габарити вентилятора, мм

100х100х25

Напруга, В

12

Струм, А

0,14

Споживана потужність, Вт

1,68

Швидкість обертання вентилятора, об/хв

1500 (±10%)

Повітряний потік, CFM

46,58

Статичний тиск, мм вод. ст.

1,27

Рівень шуму, дБА

<29

Напрямок обертання вентилятора

 За годинниковою стрілкою

Роз’єми живлення вентилятора

3-контактний

Тип підшипника

Кочення

Гарантований термін служби, год

60 000

Сайт виробника

http://www.titan-cd.com/

Вивчивши специфікацію, можна зробити якісь висновки. По-перше, розміри кулера, який хоч і не такий маленький, як боксовий, але і не такий величезний, як більшість «монстрів» повітряного охолодження. Та і розмір вентилятора 100х100 мм можна назвати компромісним варіантом між 90 мм і 120 мм. Можливо, виробник саме і намагався вловити баланс між ефективністю та розмірами? Тести покажуть, вдалося це чи ні. Також, дуже обнадіяла заява про рівень шуму – не більше 29 дБА, що при статичному тиску 1,27 мм вод. ст. цілком непогано.

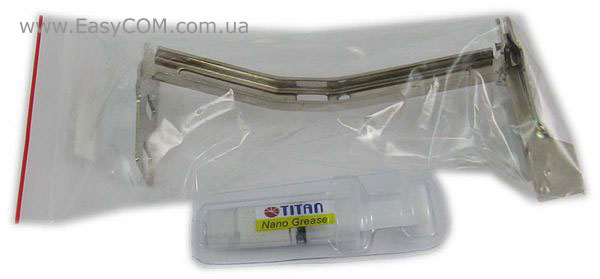

Комплект поставки, якщо можна так мовити, дуже скромний: термопаста і кріплення для платформи AMD Socket AM2 (Socket 754/939/940). Кріплення для платформи Intel Socket LGA775 вже передустановлено на кулері. Зрозуміло, що кулер підтримує тільки ці платформи.

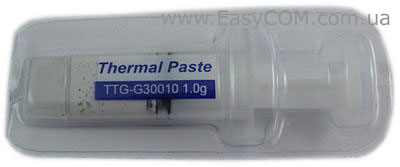

В комплекті є термопаста – це добре всім відома TITAN Nano Grease. Вона добре себе зарекомендувала як недорога та досить ефективна альтернатива популярної КПТ-8.

TITAN Bomber (TTC-NK45TZ)

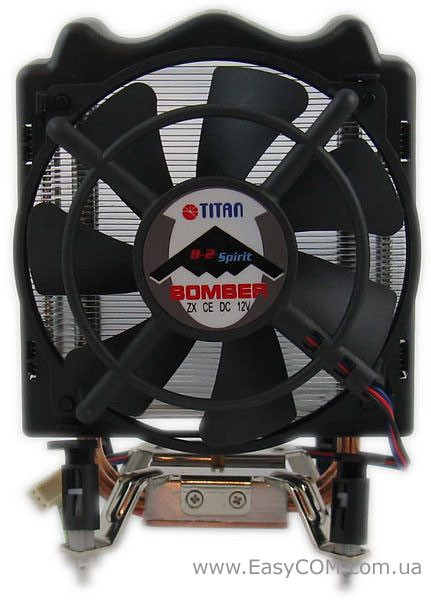

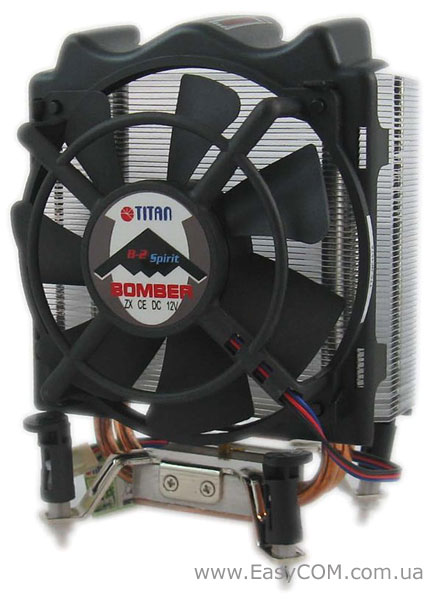

А ось і сам кулер. Виробник заявляє про стильний дизайн а-ля бомбардувальник. Виглядає кулер непогано, але на бомбардувальник, на нашу думку, схожий не сильно.

Однак крім зовнішнього вигляду нас ще цікавить його конструкція та ефективність охолодження, так що не будемо «зустрічати по одягу».

TITAN Bomber (TTC-NK45TZ)

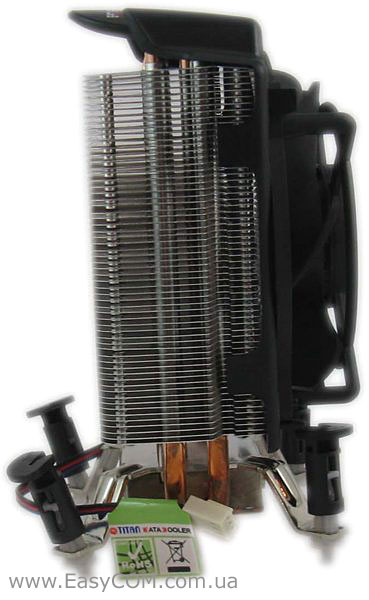

Кулер має класичну баштову будову. Від мідної основи виходять дві U-подібні теплові трубки діаметром 6 мм. На теплові трубки нанизаний пакет алюмінієвих ребер.

TITAN Bomber (TTC-NK45TZ)

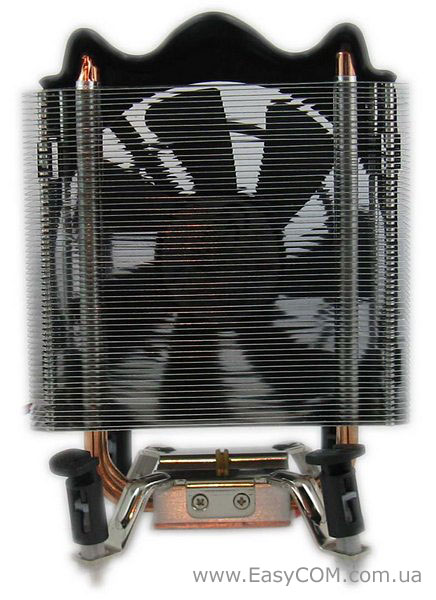

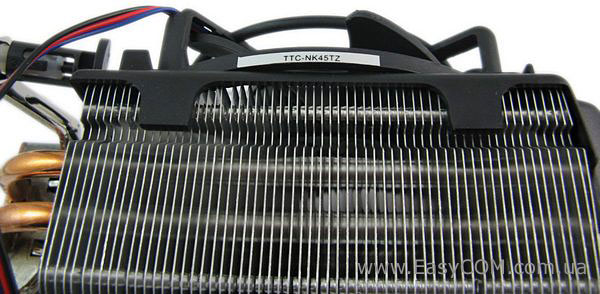

Зазор між ребрами становить 1,5 мм. В результаті виходить, що радіатор досить  добре продувається, отже, враховуючи не дуже високий статичний тиск вентилятора, позитивно позначиться на рівні шуму та ефективності охолодження.

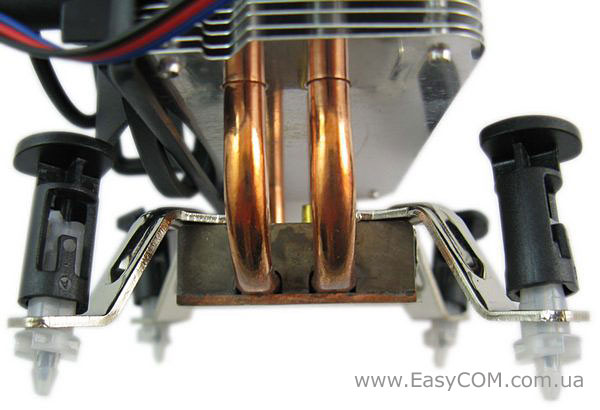

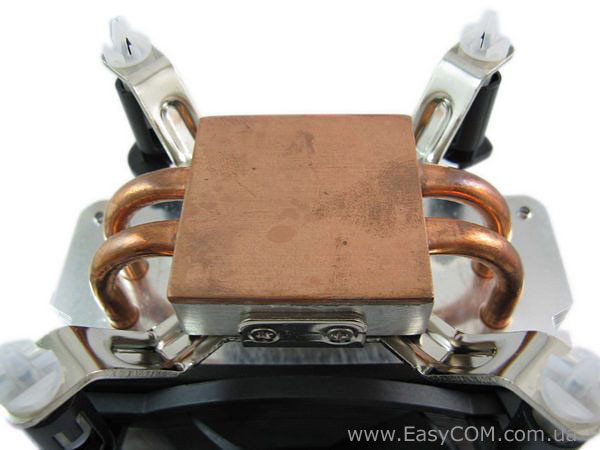

Основа кулера виконана з двох частин: мідної пластини і сталевої опори для кріплення. Товщина мідної пластини всього 2 мм, що, безумовно, дозволить їй швидко передавати через себе тепловий потік, але, враховуючи малу площу її контакту з тепловими трубками, доцільніше було б зробити її трохи товстіше та з жолобами для вкладання трубок. Але, мабуть для зниження собівартості, у даній моделі жолоби зроблені на сталевій опорі, що, звісно, трохи підвищує загальну ефективність конструкції, однак несуттєво. А ось застосування припою між мідною пластиною, сталевою опорою і тепловими трубками факт позитивний. При такій конструкції припій просто необхідний.

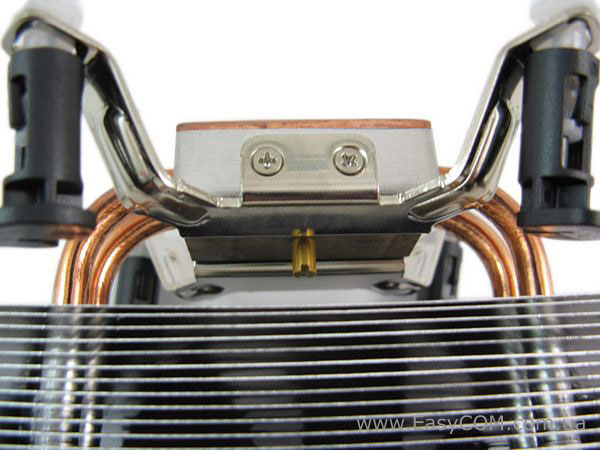

Отже, до цієї сталевої опори і кріпляться два комплекти кріплень: для Socket LGA 775 і Socket AM2. Обидва вони виконані в стандартному вигляді, тобто використовують такий же принцип фіксації, як і боксові кулери для обох платформ. Звісно, складностей при встановленні кулера не виникає – все досить просто.

Мідна основа кулера не прикрита захисною плівкою і даремно. В процесі транспортування та діставання з коробки вона забруднилася, тому рекомендуємо не забувати перед встановленням кулера протирати основу спиртом. До якості її виконання претензій немає – рівна та досить гладка, хоча і без полірування.

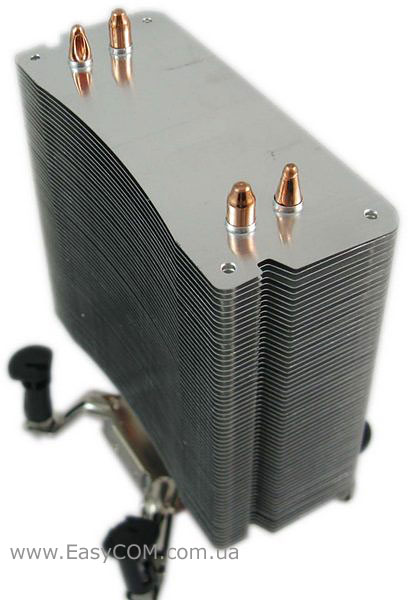

Знявши пластиковий кожух, ми можемо розглянути торці теплових трубок. Вони обережно запаяні та добре оброблені, але ось слідів припою або термоклея між ними і алюмінієвими ребрами ми не знайшли.

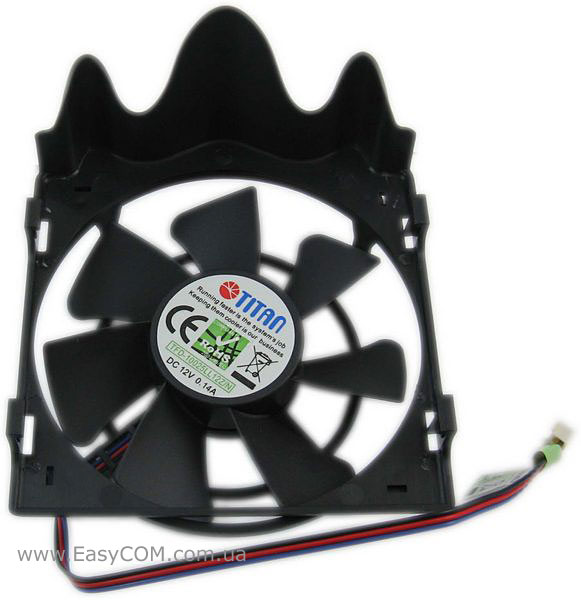

Вентилятор використовується без корпусу, він вбудований у пластиковий кожух, так що замінити його на яку-небудь іншу модель простим шляхом не вийде – доведеться жертвувати пластиковим кожухом і майструвати дротяні кріплення до радіатора. Про характеристики вентилятора ми вже казали – вони середні в самому буквальному значенні цього слова. Середня швидкість обертання 1500 об/хв без можливості регулювання ШІМ-методом (3-х контактний роз’єм живлення), середній статичний тиск в 1,27 мм вод.ст., чого цілком достатньо для продування радіатора із зазором 1,5 мм, середній повітряний потік 46,58 CFM і навіть середні габарити – 100х100х25 мм.

До радіатора пластиковий кожух з вентилятором кріпиться на пластикових засувках – на жаль ніяких гумових демпферів не застосовується, так що користувачам знову доведеться проявляти фантазію і моддінговий підхід при необхідності зменшити вібрацію.

TITAN Bomber (TTC-NK45TZ)
