Огляд кулера Thermalright Ultima-90I

Продукція компанії Thermalright, яка здебільшого складається з різних систем охолодження, розрахована в першу чергу на цінителів комп'ютерної техніки. Увагу заслуговує той факт, що жодна з нинішніх її моделей не має передустановленого вентилятора. Тому в майбутніх власників буде можливість згідно обраним перевагам  підібрати їх активний елемент для своєї системи охолодження, що більше влаштовує. У ряді випадків це дійсно виправданий крок, оскільки вентиляторів на ринку зараз дуже багато: з підсвічуванням, з регуляторами, продуктивні і тихі, дорогі і дешеві -  звичайно, зрозуміти, що саме необхідно кожному не так вже й просто. Щодо кулера, який потрапив до нас сьогодні на тестування, то він відрізняється ще і можливістю вибору між 120 мм або 92 мм вентиляторами. Можливо, Ви здогадалися, прочитавши назву огляду, що мова піде про Thermalright Ultima-90I.

Thermalright Ultima-90I

Повна специфікація кулера Thermalright Ultima-90I:

Модель

Thermalright Ultima-90I

Підтримка процесорних роз’ємів

 LGA 775, Socket AM2

Підтримка процесорів

Всі моделі Intel
Всі моделі Athlon64 / FX / X2 / Opteron

Матеріал радіатора

Алюмінієві пластини + мідна основа

Розміри радіатора, мм

115 x 55 x 139

Розміри вентилятора, мм

Рекомендовано будь-які 92 мм/120 мм

Термоінтерфейс

У шприць-тюбику

Вага, г

460

Сайт виробника

http://www.thermalright.com/

Thermalright Ultima-90I

Упаковка кулера Thermalright Ultima-90I виконана з простого коричневого картону, але не варто дивуватися настільки простому вигляду оформлення. У компанії Thermalright такий підхід є звичайною практикою – кольоровими зображеннями вона не балує, вважаючи, що споживачам, які купують її продукцію, і так відомі її характеристики та особливості.

Thermalright Ultima-90I

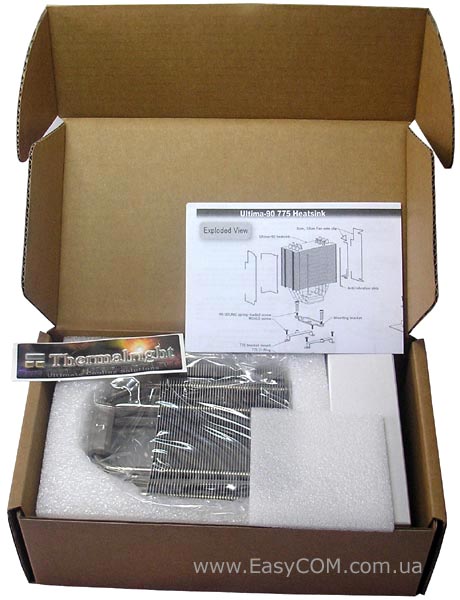

Всередині упаковки кулер Thermalright Ultima-90I обгорнутий поліетиленом і покладений у блок з  пінополіуретану, жорстко та надійно фіксуючи радіатор. Невелика картонна коробка з іншими предметами комплектації вкладена окремо.

Thermalright Ultima-90I

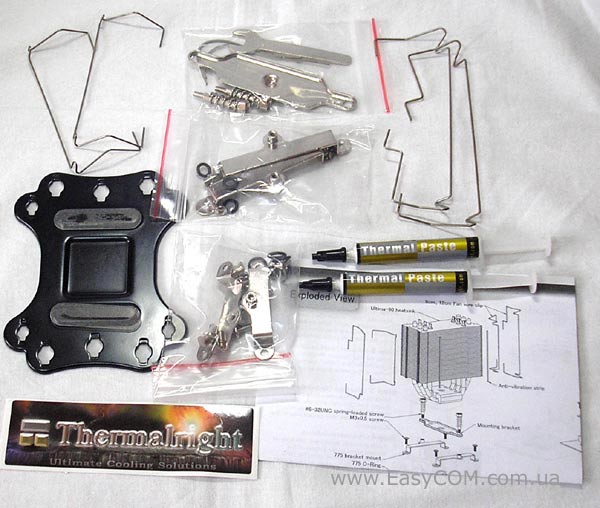

У комплект до кулеру Thermalright Ultima-90I додається:

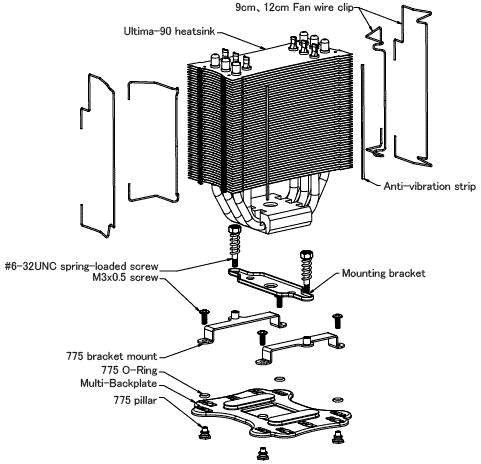

  • невелика інструкція з встановлення;
  • універсальна упорна пластина;
  • комплект деталей для встановлення на плати з роз’ємом LGA 775;
  • комплект деталей для встановлення на плати з роз’ємом AM2;
  • дві дротові скоби для встановлення 92 мм вентилятора і дві - для 120 мм;
  • дві гумові смужки, що виконують роль демпфіруючих прокладок під вентилятор;
  • невеликий гайковий ключ;
  • притискна рамка і два пружні гвинти;
  • два великих шприць-тюбики з фірмовою термопастою;
  • наклейка з написом «Thermalright».

Створилося враження, що другий тюбик з термопастою нам дістався випадково. Крім того, звернемо Вашу увагу на упорну пластину - вона універсальна для всіх платформ і дозволяє встановити допоміжний кулер Thermalright IFX-10, що кріпиться на звороті процесорного роз’єму.

Thermalright Ultima-90I

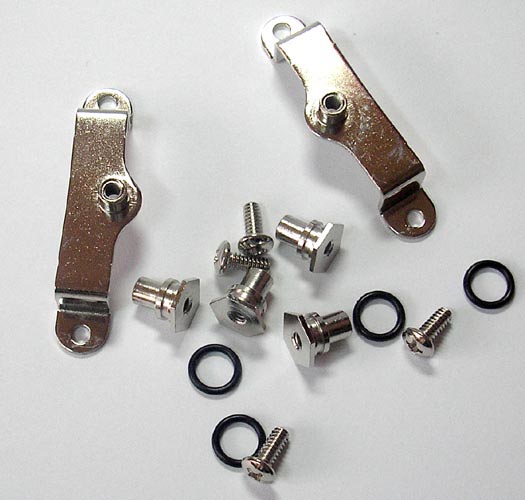

Комплект деталей для встановлення на плати з роз’ємом AM2 складається з двох металевих рамок, чотирьох гумових шайб, чотирьох гвинтів і чотирьох своєрідних гайок, що вставляються в упорну пластину.

Thermalright Ultima-90I

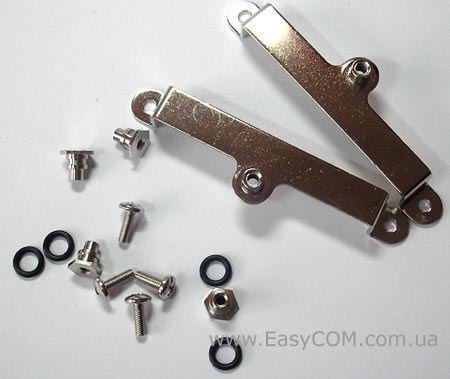

Комплект деталей для встановлення на плати з роз’ємом LGA 775 складається з двох металевих рамок, чотирьох гумових шайб, чотирьох гвинтів і чотирьох гайок.

Thermalright Ultima-90I

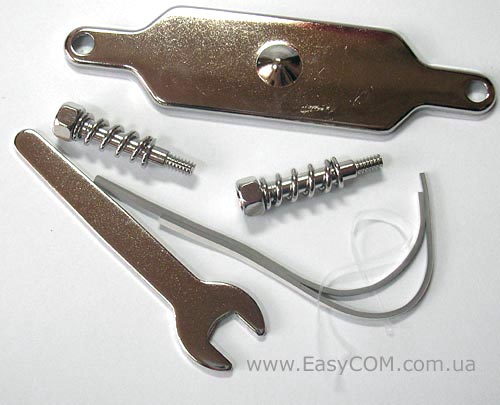

Дві дуже тонкі гумові прокладки передбачається наклеїти на кулер Thermalright Ultima-90I самостійно, після того як користувач таки остаточно визначиться який вентилятор він поставить 92 мм або 120 мм. Потрібні вони, як Ви самі розумієте, для ущільнення, тобто зменшення вібрації вентилятора, що може створювати шум.

По середині притискної рамки у формі кола зроблений обмежувач, що буде фіксувати радіатор на процесорі у правильному положенні.

Пружні гвинти можна вкрутити, як за допомогою викрутки, так і невеликим гайковим ключем. Нам здалося, що викруткою користуватися все-таки зручніше.

Thermalright Ultima-90I

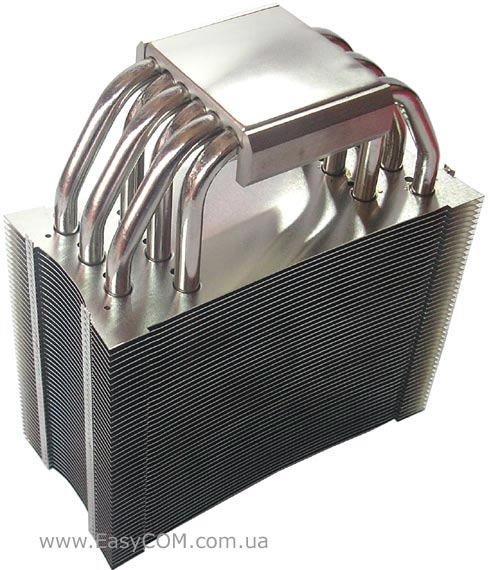

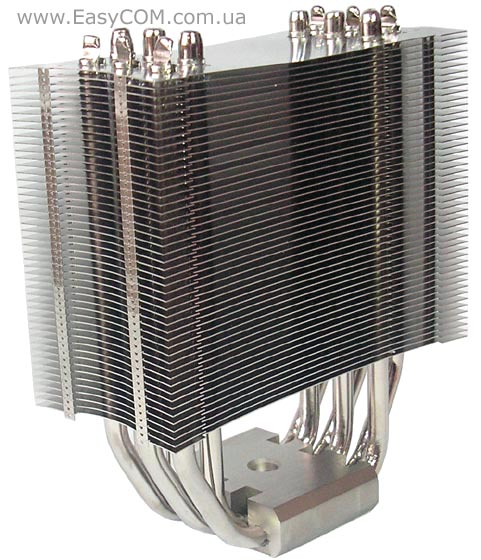

Напевно, маючи бажанням створити невеликий, але дуже продуктивний кулер, компанія Thermalright вирішила використовувати для відводу тепла від основи Thermalright Ultima-90I цілих шість 6 мм трубок. Таку кількість можна вважати досить рідкою, тим більше враховуючи габарити Thermalright Ultima-90I. Зазвичай конструктори обмежуються тільки чотирма тепловими трубками.

Thermalright Ultima-90I

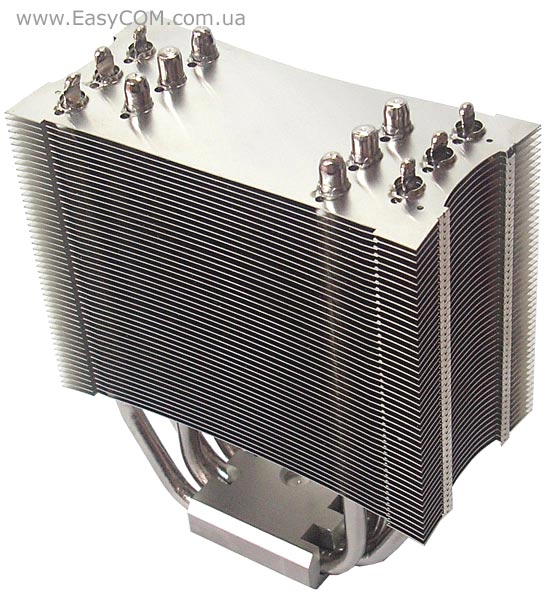

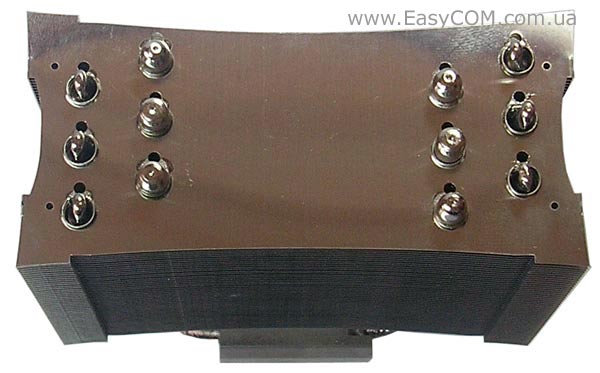

Взагалі, Thermalright Ultima-90I - це типова вежа на U-подібних теплових трубках, причому трубки для більш рівномірного розподілу тепла по алюмінієвих пластинах були розведені в шаховому порядку. Зазор між пластинами становить приблизно 1,5 мм. Можна помітити, що майже всі моделі в Thermalright мають невеликий зазор. Тому для кращого охолодження радіаторної маси бажано підбирати вентилятор здатний створювати гарний повітряний тиск.

Thermalright Ultima-90I

До невеликого недоліку компанії Thermalright можна віднести відсутність рельєфності на краях пластин, що часто зустрічається на виробах конкурентів. Справа в тому, що рівні краї створюють більше шуму при розсіченні повітряного потоку.

Thermalright Ultima-90I

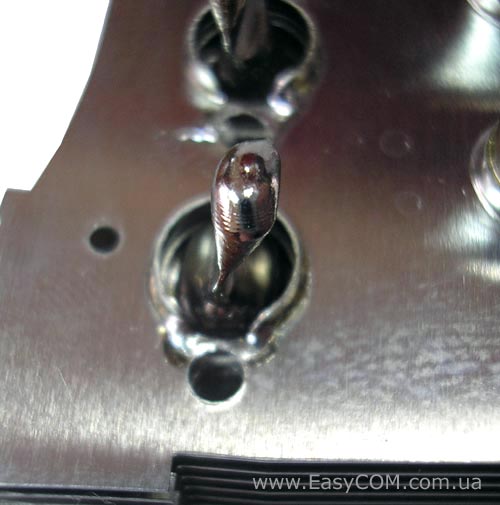

У місці контакту теплових трубок і алюмінієвих пластин бачимо сліди припою.

Thermalright Ultima-90I

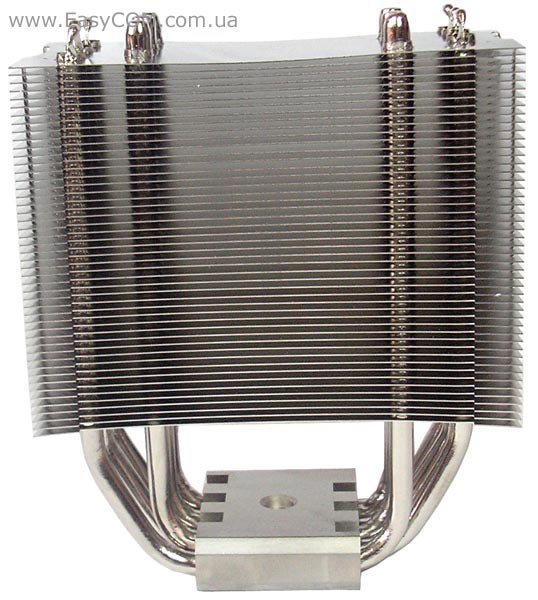

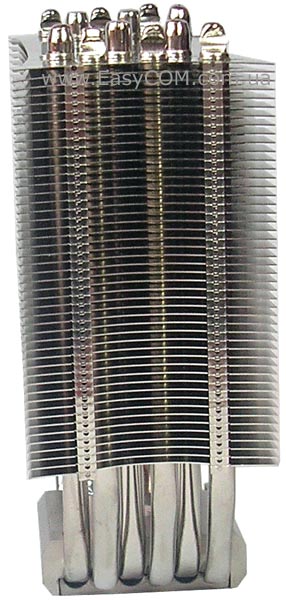

Важить кулер Thermalright Ultima-90I відносно небагато, всього 460 грам. З боків пакет з 48 пластин практично нічим не закритий, тому повітряний потік буде частково розвіюватися у різні боки, гірше прохолоджуючи протилежну від вентилятора сторону.

Thermalright Ultima-90I

Обидві сторони кулера Thermalright Ultima-90I дозволяють встановити 92 мм вентилятор. Частокіл з теплових трубок складає певне враження потужності, ось тільки нажаль їх не буде видно після встановлення.

Thermalright Ultima-90I

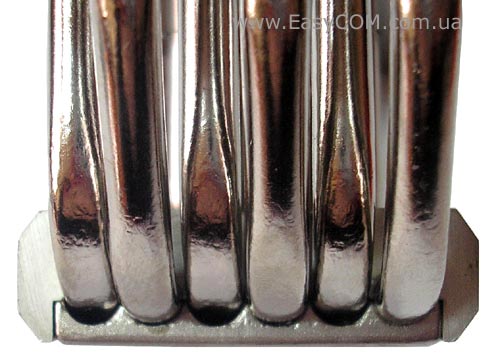

Основа складається з двох частин. Нижня частина зроблена з міді і покрита нікелем, а верхня з менш теплопровідного металу, алюмінію. Для кращого контакту з тепловими трубками в основі маємо круглі пази.

Thermalright Ultima-90I

Thermalright Ultima-90I

На нікельованій поверхні основи ясно бачимо сліди фрези.

Thermalright Ultima-90I

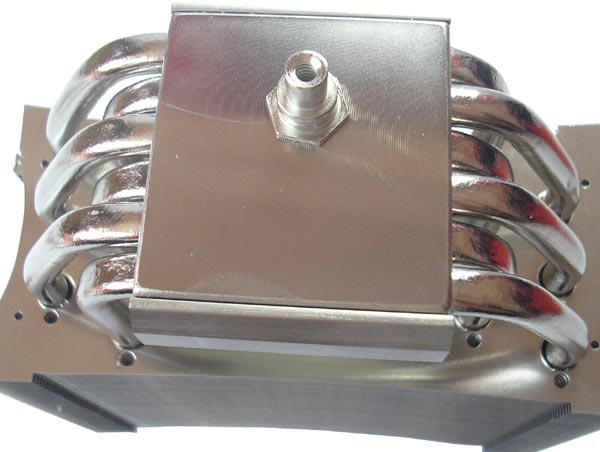

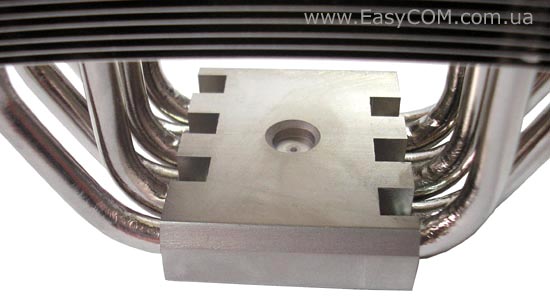

Прямо в центрі верхньої частини основи, спеціально для фіксації положення упорної рамки, зроблена западина у формі кола.

Thermalright Ultima-90I

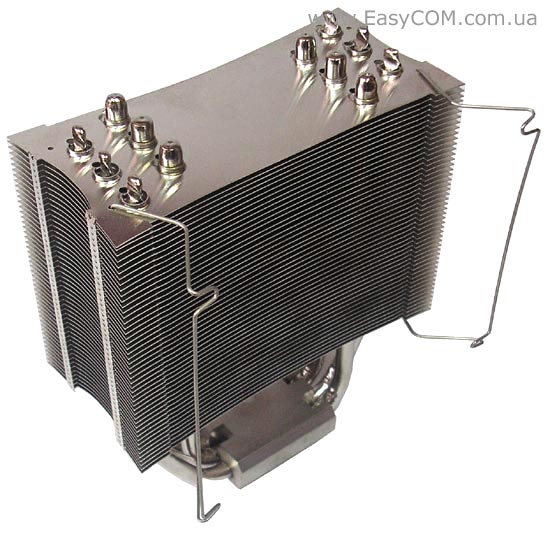

Дротові скоби, за допомогою яких кріпиться до радіатора вентилятор, необхідно вставити в отвори, зроблені в кожному куті кулера.

Thermalright Ultima-90I

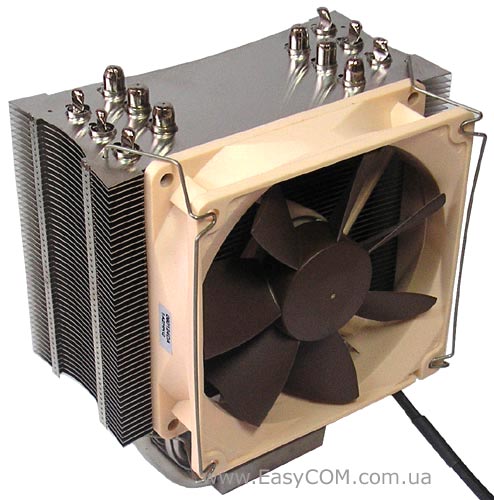

Тестування ми вирішили провести як з встановленим 92 мм вентилятором так і з 120 мм моделлю. Тому ми взяли вентилятор Noctua NF-B9, який можна вважати одним з кращих у своєму класі, що сполучає у собі високу продуктивність і досить низький рівень шуму. А також використовували 120 мм вентилятор akasa Amber AK-183-L2B, що однаково добре працює, як у якості корпусного, так і процесорного охолодження та також має низький рівень.

Thermalright Ultima-90I

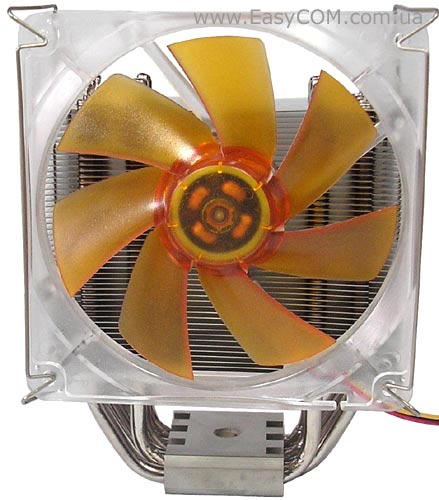

120 мм вентилятор повністю відповідає розміру кулера Thermalright Ultima-90I по ширині, а ось про відповідність висоті пакета алюмінієвих пластин такого не скажеш - у верхній частині утвориться дуже велике «вікно». До того ж 120 мм вентилятор відчутно збільшує висоту кулера. Так на наших тестових стендах бічна панель корпусу виявлялася майже впричверк з вентилятором. Відзначимо, що немає можливості навіть трохи змістити вентилятор по висоті.

Thermalright Ultima-90I

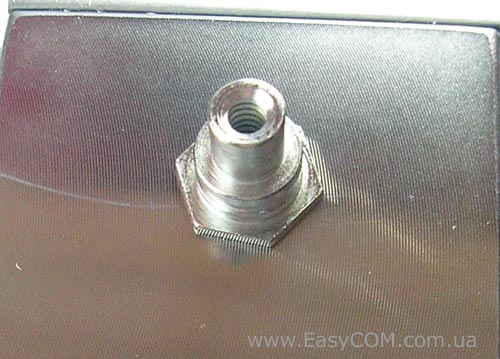

Процес встановлення кулера Thermalright Ultima-90I на платформу ніяк не назвеш швидким і простим.


Thermalright Ultima-90I

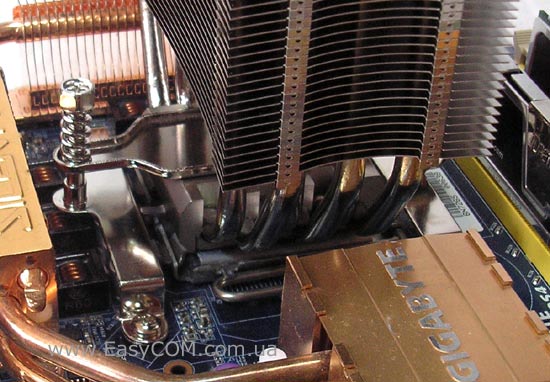

Проте, сама встановлення кулера Thermalright Ultima-90I на материнську плату не викликає складностей.
