Огляд і тестування процесорної системи охолодження Scythe Mugen MAX

Коли заходить мова про максималізм людини, часто маються на увазі її завищені вимоги до себе, що розглядається як якась негативна риса характеру. Адже вона намагається досягти досконалості, якій, як то кажуть, немає меж. Якщо ж застосувати дане слово по відношенню до сфери інформаційних технологій, критерії в нас вже зовсім інші, що підтверджується постійним ростом гігагерців, терабайтів і мегапікселів. Та й оверклокер, який намагається побити черговий рекорд, сприймається не як Дон Кіхот, що воює з вітряками, а як цілеспрямований герой нашого часу, який заслуговує слави та пошани.

Scythe Mugen MAX (SCMGD-1000)

Предмет цього огляду також є плодом максималізму японських інженерів, але тільки в хорошому сенсі цього слова. Кулер Scythe Mugen MAX (SCMGD-1000) з'явився майже через рік після Scythe Mugen 4, успадкувавши низку його якостей, але при цьому й помітно змінившись. У чому саме полягає ця метаморфоза і що насправді ховається за приставкою «MAX» ми обов'язково розповімо далі.

Специфікація

Виробник і модель

Scythe Mugen MAX (SCMGD-1000)

Підтримка процесорних роз'ємів

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3

Теплові трубки

Матеріал

Нікельована мідь

Кількість

6

Діаметр, мм

6

Пластини радіатора

Матеріал

Алюміній

Кількість

40

Товщина, мм

0,43

Відстань між пластинами, мм

2,6

Основа

Матеріал

Нікельована мідь

Розміри, мм

42,5 х 38

Термоінтерфейс

Термопаста в пакеті

Модель вентилятора

Scythe GlideStream 140 PWM (SY1425HB12M-P)

Кількість вентиляторів

1

Підтримка ШІМ-регулювання швидкості обертання лопатей

Є

Напруга живлення вентилятора, В

12

Сила струму, А

0,35

Потужність споживання, Вт

4,2

Швидкість обертання вентилятора, об/хв

500±300 – 1300±10%

Рівень шуму, дБ

13 – 30,7

Повітряний потік, м3/год (CFM)

63 – 165 (37,37 – 97,18)

Статичний тиск, мм. вод. ст.

0,15 – 1,02

Роз'єм живлення

4-контактний

Довжина кабеля, см

30

Розміри вентилятора, мм

140 x 140 x 25

Тип підшипників

Підшипник ковзання

Ресурс, годин

30 000

Розміри, мм

Без вентилятора

161 x 145 x 86

З вентилятором

161 x 145 x 111

Вага, г

Без вентилятора

720

З вентилятором

870

Гарантія, років

2

Сайт виробника

Scythe

Сторінка продукту

Упаковка і комплектація

Scythe Mugen MAX (SCMGD-1000)

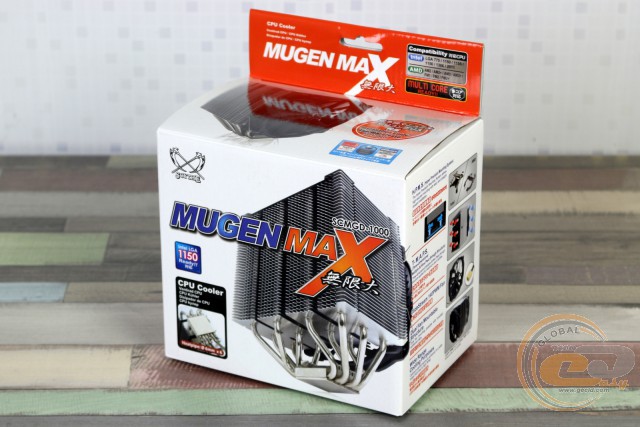

Упаковка охолоджувача виконана в звичному для багатьох рішень Scythe стилі: вона дуже яскрава, з написами на японській і англійській. Але найголовніше - хороша інформативність із зазначенням розмірів пристрою й таблиці специфікації (цього разу на шести мовах, серед яких є російська).

Scythe Mugen MAX (SCMGD-1000)

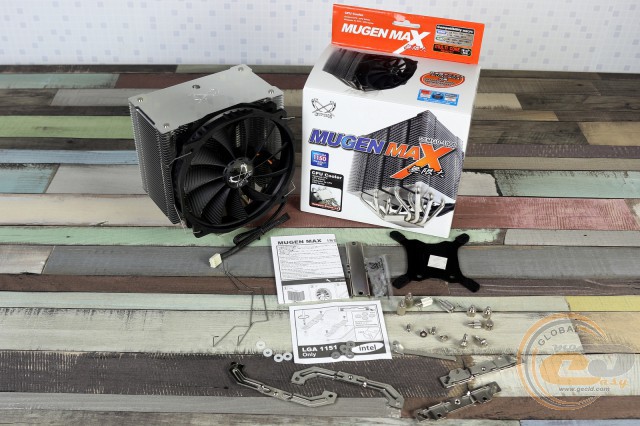

Усередині коробки ми знаходимо сам кулер Scythe Mugen MAX, а також низку компонентів для його встановлення та навіть подальшої модернізації:

  • підсилювальну пластину для платформи Intel;
  • пару металевих кріплень для обох платформ і притискну пластину;
  • набір шпильок, гайок і гвинтів;
  • вісім прокладок;
  • гайковий ключ;
  • термопасту в пакеті;
  • пару скоб для встановлення другого вентилятора;
  • посібник зі встановлення.

Зовнішній вигляд і конструкція

Scythe Mugen MAX (SCMGD-1000) Scythe Mugen MAX (SCMGD-1000)

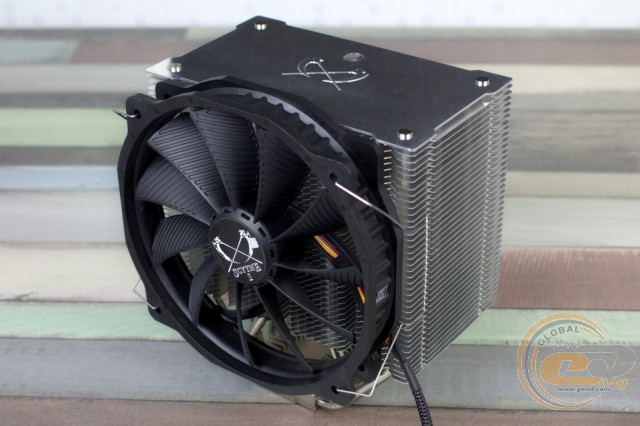

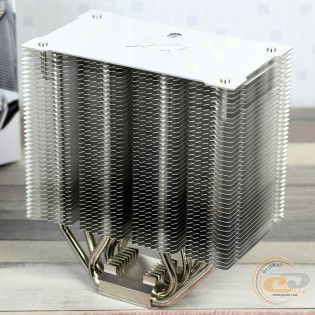

Радіатор Scythe Mugen MAX дещо нагадує молодшу модель Scythe Mugen 4: тут використовуються шість 6-мм теплових трубок, багато алюмінієвих пластин, розташованих на досить великій відстані одна від одної (2,7 мм), а також є глибокі вирізи для їх наскрізного обдування. Останнє вдосконалення - результат застосування технології T-M.A.P.S. (Three-dimensional Multiple Airflow Pass-through Structure), що відображається в розбитті радіатора на окремі секції, супутньому покращенні відведення тепла від пластин за допомогою вентилятора. Тут вона дещо відрізняється від побратима, оскільки використовуються цільні пластини на всій ширині радіатора замість невеликих ребер, з'єднаних в певних місцях в єдину конструкцію.

Scythe Mugen MAX (SCMGD-1000)

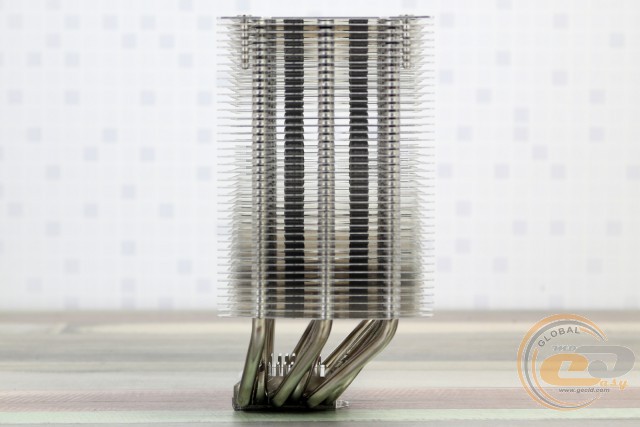

Варто відзначити ще пару помітних змін. По-перше, основа радіатора дещо змістилася для забезпечення сумісності з високими модулями ОЗП. По-друге, місце декоративних ковпачків, що прикривають кінчики теплових трубок, зайняла додаткова товста алюмінієва пластина з фірмовим логотипом, зафіксована за допомогою чотирьох штифтів.

Scythe Mugen MAX (SCMGD-1000)

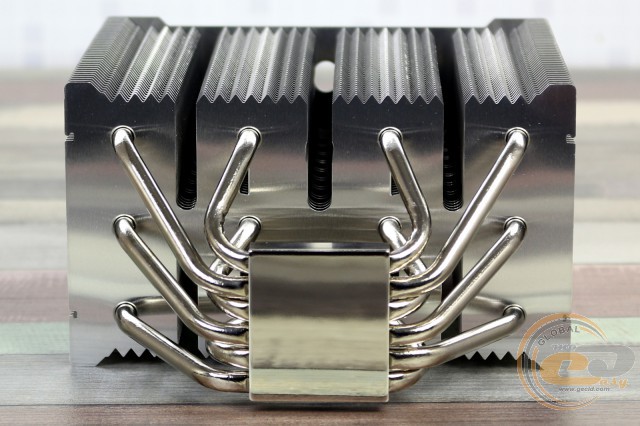

Оскільки радіатор візуально розділений на чотири секції, аналогічним чином організовано й розміщення мідних трубок. Завдяки такому компонуванню тепло від основи буде рівномірно розподілятися по всій конструкції.

Scythe Mugen MAX (SCMGD-1000) Scythe Mugen MAX (SCMGD-1000)

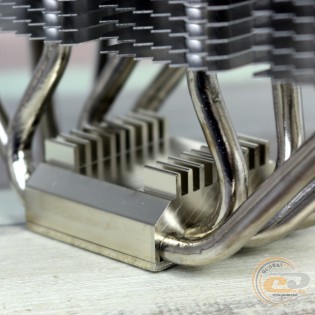

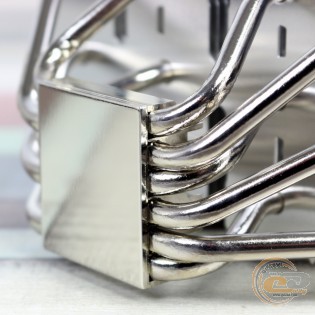

В даному рішенні нікелювання отримали всі елементи, в тому числі й теплові трубки. Самі вони надійно припаяні до основи для поліпшеної теплопередачі.

Scythe Mugen MAX (SCMGD-1000)

Scythe Mugen MAX (SCMGD-1000)

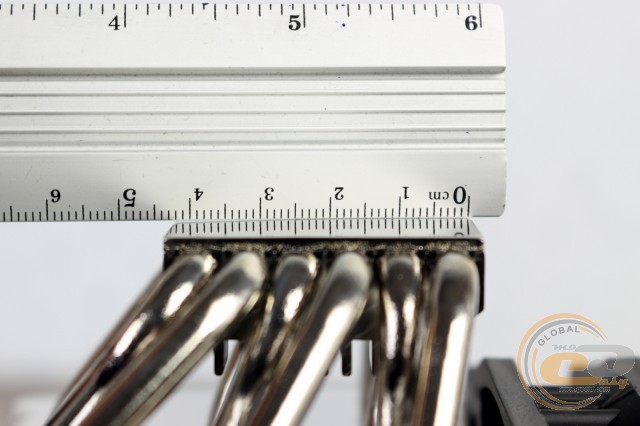

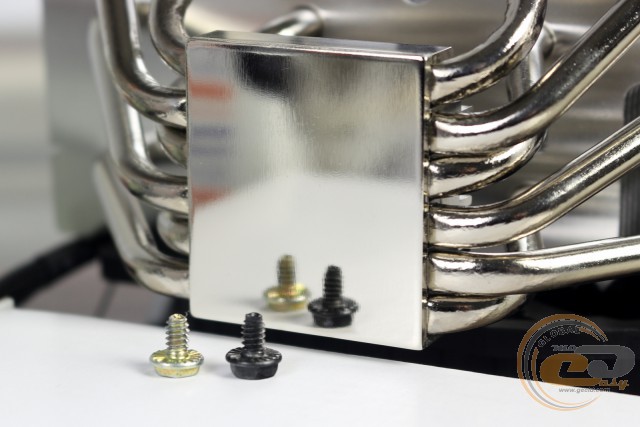

Поверхня основи добре відполірована - має місце лише легке розмиття відображення. Загалом вона рівна, і лише біля крайньої теплової трубки відстань до теплорозподільної кришки процесора буде трохи збільшена.

Scythe Mugen MAX (SCMGD-1000) Scythe Mugen MAX (SCMGD-1000)

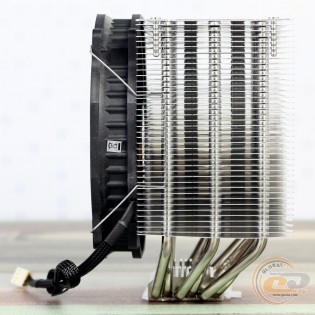

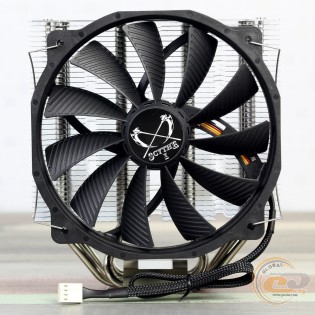

З метою зниження вартості виробництва в складі кулерів Scythe зазвичай застосовуються недорогі підшипники ковзання. Дане рішення не стало винятком. Використаний у ньому вентилятор Scythe GlideStream 140 PWM (SY1425HB12M-P) вирізняється наявністю лопатей з аеродинамічними каналами, швидкість обертання яких регулюється ШІМ-методом і досягає позначки 1300 об/хв. І хоча перед нами 140-мм рішення, виробник подбав, щоб кріплення також підходили для 120-мм моделей (відстань між отворами становить 105 мм). Таким чином, пара комплектних скоб дозволить вам встановити додатковий 140- або 120-мм пропелер.

Процес встановлення

Процес встановлення кулера Scythe Mugen MAX на різні платформи детально описаний в комплектному керівництві та його електронній версії. В цілому він дуже простий завдяки використанню фірмової системи кріплень Hyper Precision Mounting System і буде під силу навіть найбільш недосвідченим користувачам.

Scythe Mugen MAX (SCMGD-1000) Scythe Mugen MAX (SCMGD-1000)

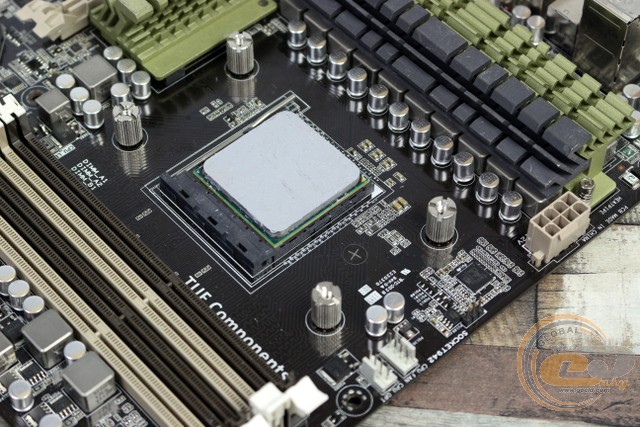

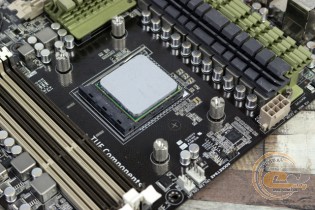

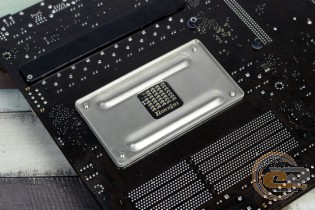

На системних платах для процесорів компанії AMD використовується стандартна підсилювальна пластина. З лицьового боку вона фіксується комплектними шпильками.

Scythe Mugen MAX (SCMGD-1000) Scythe Mugen MAX (SCMGD-1000)

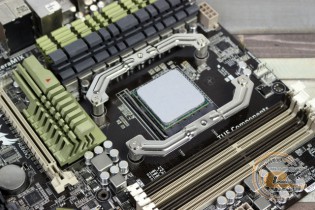

За допомогою гвинтів до них прикручуємо металеві кріплення. Далі встановлюємо процесор, наносимо термоінтерфейс і монтуємо радіатор, фіксуючи його притискною пластиною за допомогою викрутки з довгим жалом або комплектного гайкового ключа. У разі необхідності (якщо висота ніжок підсилювальної пластини менша 4 мм) можна використовувати прокладки (по парі на гвинт). Після цього залишається лише закріпити вентилятор за допомогою комплектних скоб і підключити його до відповідного роз'єму.

Scythe Mugen MAX (SCMGD-1000) Scythe Mugen MAX (SCMGD-1000)

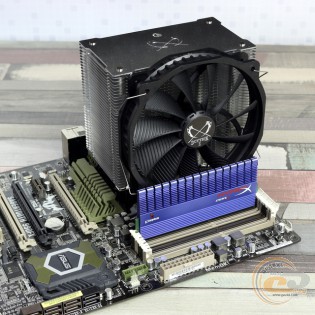

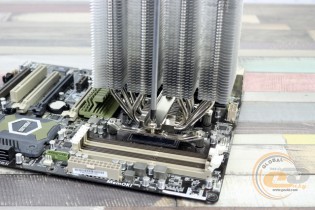

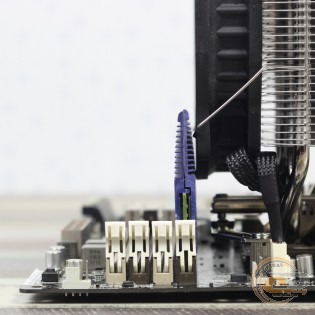

Зсув основи щодо центру радіатора дозволив забезпечити відмінну сумісність з модулями ОЗП будь-якої висоти у всіх DIMM-слотах. Для настільки габаритного рішення це дуже примітна особливість. Нагадаємо, молодший побратим давав змогу використовувати планки з високими радіаторами лише в двох останніх роз'ємах, що заважало реалізації двоканального режиму їх роботи.

Scythe Mugen MAX (SCMGD-1000) Scythe Mugen MAX (SCMGD-1000)

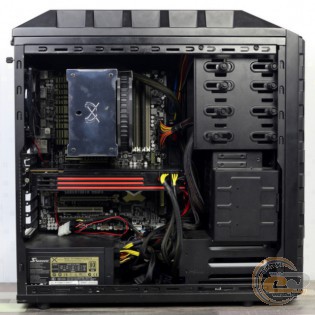

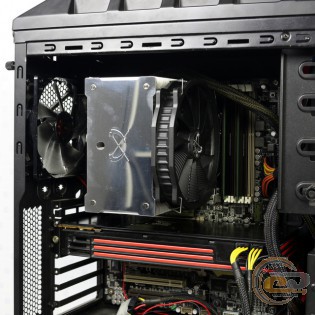

Радіатор охолоджувача має висоту 161 мм, що варто враховувати при виборі корпуса або встановлення в уже наявний. Верхня пластина виглядає досить цікаво і, відверто кажучи, трохи незвично - позначається відсутність ознак використання теплових трубок.
