Огляд і тестування процесорної системи охолодження GIGABYTE AORUS ATC700: не такий, як усі
26-09-2018
Процес встановлення
Процес встановлення кулера GIGABYTE AORUS ATC700 на різні платформи описаний в комплектній паперовій інструкції і його електронної версії, доступної за посиланням. Для початку виробник радить зняти захисну плівку з основи.

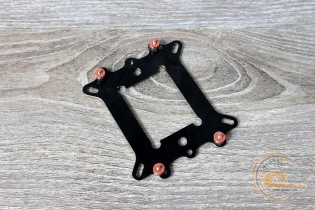

У всіх випадках для фіксації застосовується комплектна підсилювальна пластина, яка встановлюється темним боком усередину. У ній вже є отвори для підтримуваних платформ AMD і Intel, в які вставляємо комплектні гвинти з шестигранними головками. До речі, спеціальні виступи фіксують гвинти в певному положенні по відношенню до підсилювальної пластини, тому ключ не знадобиться.
На гвинти накручуємо гайки з фасками, поверх яких надягають червоні шайби з великими отворами.

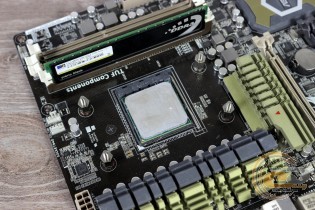

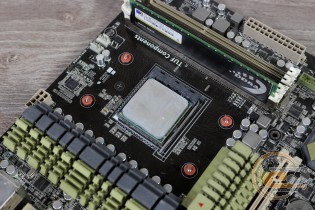

Зі зверхнього боку використовуємо вже звичайні шайби, поверх яких накручуються металеві стійки. Останні фіксуємо комплектним ключем.

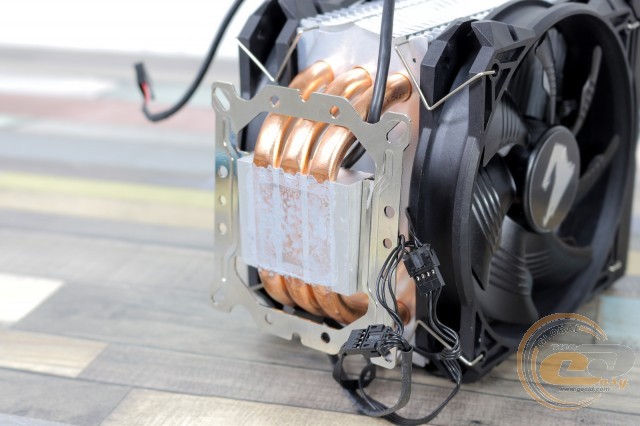

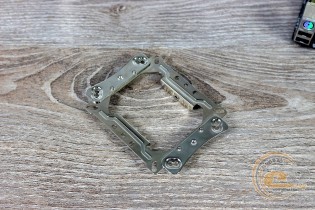

Тепер прийшов час підготувати до монтажу сам кулер. Парою комплектних гвинтиків до основи кріпиться кронштейн - його-то ми і будемо фіксувати до плати. Але попередньо сюди слід прикрутити ще пару металевих пластин. Це можна зробити з поворотом на 90° залежно від того, куди слід направити повітряний потік.

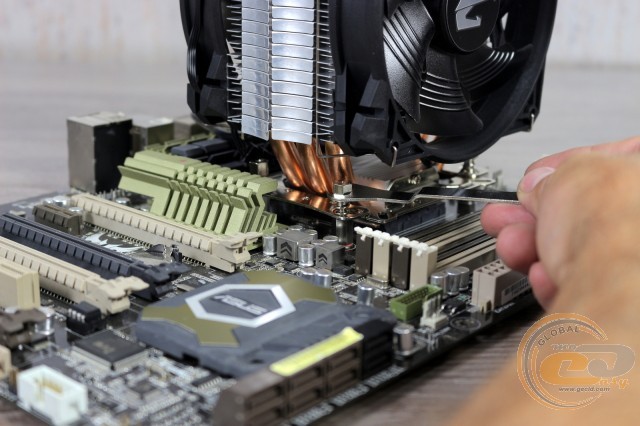

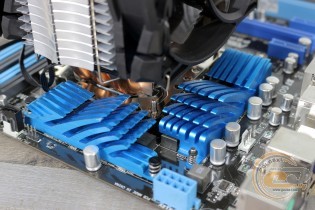

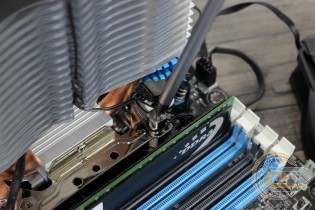

Наносимо термопасту, вирівнюємо охолоджувач і рівномірно затягуємо пружні гвинти все тим же комплектним ключем. Даний процес не можна назвати зручним, оскільки заважають довколишні радіатори. У випадку з платформою AMD дістатися до насічок для викрутки також не представляється можливим. Так що саме цей момент можна назвати найбільш трудомістким.
Після «ігор» із ключем залишається лише підключити два конектори: 4-контактний для живлення вентиляторів і 9-контактний для підсвічування.

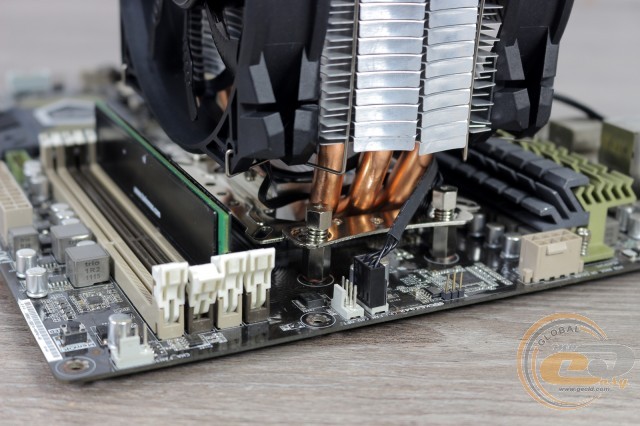

Сумісність із пам'яттю у новинки не зразкова - перший слот доступний тільки для модулів стандартної висоти або з низькопрофільним радіатором. А ось з другим проблем бути не повинно.

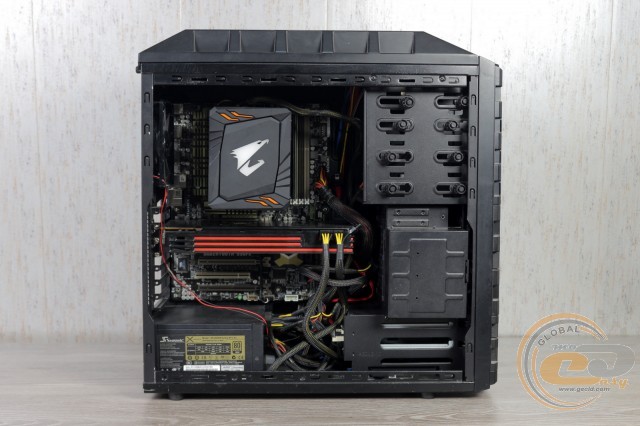

З першого погляду навіть складно сказати, що це за пристрій розташувався над відеокартою. І тільки при детальному розгляді легко переконатися, що це всього-на-всього повітряний охолоджувач.

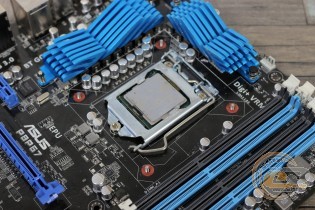

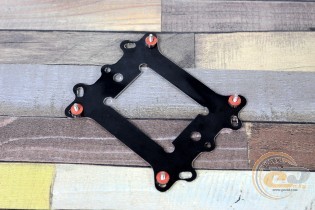

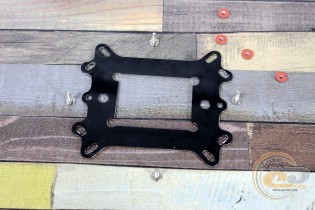

Для встановлення GIGABYTE AORUS ATC700 на молодші платформи Intel застосовуються інші отвори в підсилювальні пластини. На неї закручуються вже більш плоскі гайки зі звичайними червоними шайбами - у нашому випадку все це вже було змонтовано спочатку.

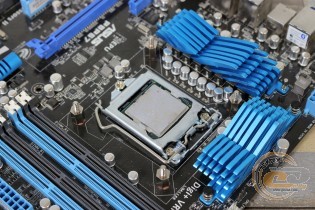

Зі зверхнього боку використовуємо такі ж шайби, поверх яких накручуються металеві стійки. І знову стане в нагоді комплектний ключ.
До основи охолоджувача фіксуємо металевий кронштейн - цього разу без будь-яких доповнень.
І після нанесення термоінтерфейсу монтуємо отриману конструкцію на системну плату, не забуваючи про прокладки. Поверх накручуємо вже знайомі нам пружні гвинти, затягнути які найзручніше за допомогою викрутки. Потім підключаємо два роз'єми і можемо насолоджуватися...

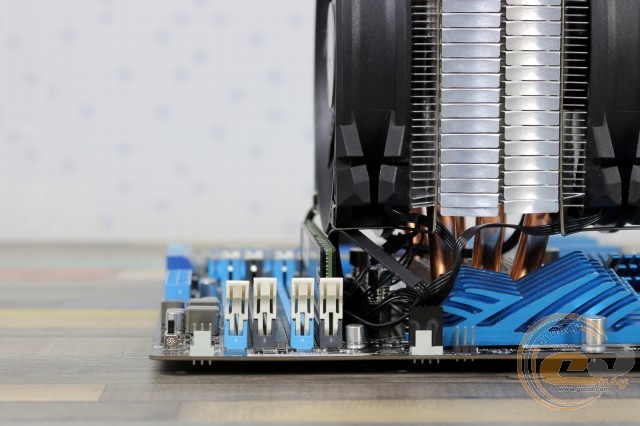

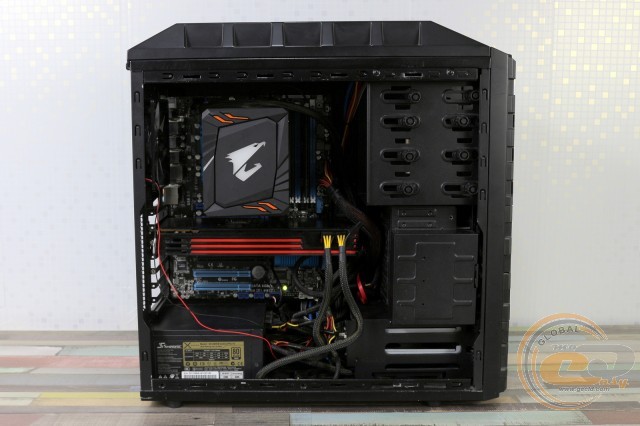

Першочергово - доступом до першого слоту розширення для ОЗП. Правда, другий пропелер не дозволить використовувати тут оверклокерські модулі. Другий і четвертий слоти таких обмежень не мають, так що двоканальний режим із пари планок будь-якої висоти можна організувати без проблем.
У результаті складання на платформі Intel є більш простий, оскільки можна використовувати викрутку на фінальному етапі, чого немає у випадку із кріпленням для AMD. Незалежно від платформи, комплектна інструкція допоможе уникнути можливих складнощів.
Тестування
Для тестування процесорної системи охолодження GIGABYTE AORUS ATC700 використовувалося таке обладнання:
Процесори |
AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ) Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ) |
Материнські плати |
ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX) ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX) |
Оперативна пам'ять |
2 х DDR3-1333 1 ГБ TwinMOS 9DRTBKZ8-TATP |
Відеокарта |
AMD Radeon HD 6950 (2 ГБ GDDR5) |
Жорсткий диск |
Samsung HD080HJ (80 ГБ, 7200 об/хв, 8 МБ, SATA 3 Гбіт/с) |
Блок живлення |
Seasonic X-760 (SS-760KM) (120-мм вентилятор) |
Корпус |
be quiet! Dark Base Pro 900 (2 х 140-мм и 1 х 120-мм вентилятори) |
Термопаста |
akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C) |

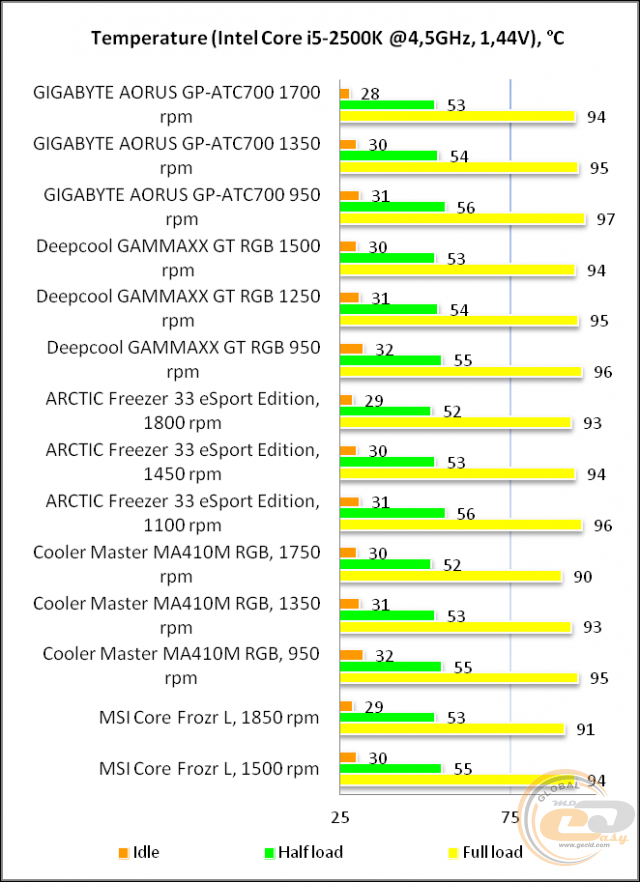

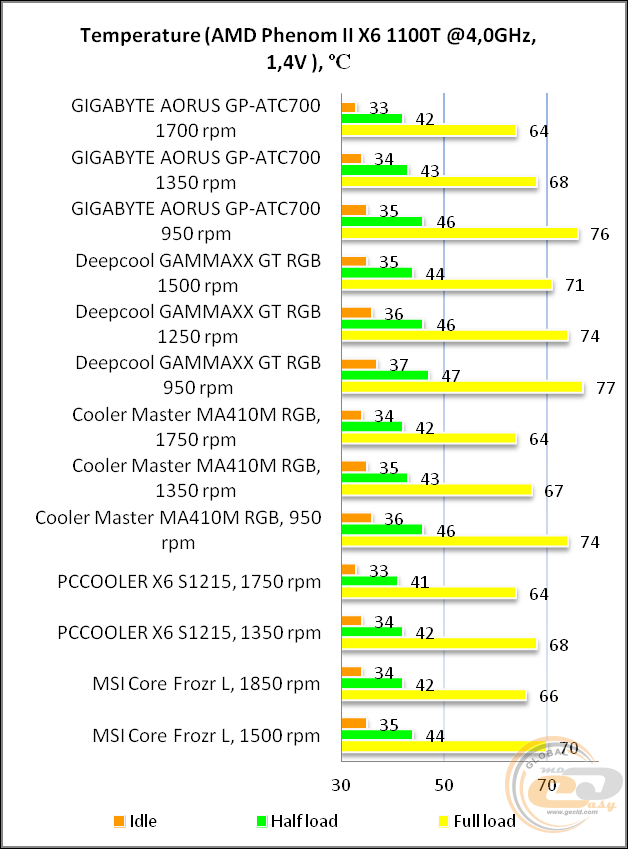

Кулер GIGABYTE AORUS ATC700 упорався з відведенням тепла від обох стендових процесорів. Для цього достатньо майже половини від номінальної частоти обертання пропелерів. Отже, охолоджувач точно впорається з більш сучасними багатоядерними CPU. Це хороша новина. Погана ж полягає в тому, що чотири 6-мм трубки справляються з охолодженням місцями навіть і краще, у чому можна переконатися на прикладі двухвентиляторного Cooler Master MasterAir MA410M.
Нагадаємо, що режим повного завантаження (Full load) - це максимальне використання всіх ядер процесора. Тому в реальних умовах зі змінним навантаженням (наприклад, в іграх), можна сміливо розраховувати на більш низький нагрів.
Напруга живлення вентилятора, В |
Швидкість обертання лопатей, об/хв |
Рівень шуму |
6 |
810 |
Майже безшумно |
7 |
930 |
Майже безшумно |
8 |
1080 |
Дуже тихо |
9 |
1290 |
Тихо |
10 |
1410 |
Тихо |
11 |
1560 |
Нижче середнього |
12 |
1650 |
Нижче середнього |
Вентилятори стартували з позначки 2,2 В, але ефективною їх роботою можна назвати з 7 В (930 об/хв). У такому режимі вони не будуть виділятися на тлі жорсткого диска та інших неголосних комплектуючих. А ось обертання з частотою 1500-1650 об/хв вже створює більш помітний шумовий фон, хоча і він не виходить за межі комфортного.
Підсумки
Кулер GIGABYTE AORUS ATC700 створювався як яскраве доповнення до фірмових материнських плат. Задумка виробнику вдалася - він дійсно привертає увагу неординарним дизайном та замовним LED-підсвічуванням. Про якість продукції також подумали. Вентилятори отримали подвійні підшипники кочення і антивібраційні прокладки, а металеве кріплення надійно фіксує майже кілограмовий охолоджувач на системній платі.
Тепер про те, над чим ще слід попрацювати. Дають про себе знати деякі особливості дизайну: алюмінієві проміжки між тепловими трубками біля основи і нерівномірний нагрів пластин. У цілому GIGABYTE AORUS ATC700 - це ефективне, але і не найдоступніше рішення у своєму класі. Воно більше підійде тим, хто хоче отримати продуктивний, надійний і оригінальний кулер, особливо під фірмову материнську плату.
Переваги:
- ефективності кулера досить для охолодження потужних процесорів у розгоні;
- висока продуктивність навіть при низькій частоті роботі пропелерів;
- сумісність із більшістю актуальних і поруч застарілих платформ;
- використання двох 120-мм вентиляторів з оптимізованими лопатями і антивібраційними прокладками;
- застосування в основі пропелерів подвійних підшипників кочення;
- кероване LED-підсвічування логотипу.
Особливості:
- висота 169 мм підійде не для всіх корпусів;
- ускладнений доступ ключем при монтажі (платформа AMD).
Автор: Олесь Пахолок
Переклад: Лілія Масюк
Висловлюємо подяку компанії GIGABYTE за наданий для тестування кулер.
Висловлюємо подяку компаніям AMD, ASUS, Enermax, Intel, Sea Sonic і TwinMOS за надане для тестового стенда обладнання.
