Огляд і тестування процесорної системи водяного охолодження Deepcool CAPTAIN 240

Знайомство з лінійкою Deepcool GAMER STORM ми почали з високопродуктивних повітряних кулерів Deepcool LUCIFER і Deepcool ASSASSIN II. Перший – це не надто дорога й дуже ефективна одновентиляторна модель. Другий є ще продуктивнішим Twin-Tower-рішенням, оснащеним двома пропелерами. Однак до лінійки Deepcool GAMER STORM відносяться не лише класичні повітряні охолоджувачі, але й вельми широкий асортимент процесорних СВО.

Deepcool CAPTAIN 240

Першим його представником, що потрапив у нашу тестову лабораторію, став кулер Deepcool CAPTAIN 240. Він оснащений 274-мм радіатором, на якому притулилися два 120-мм вентилятора, а також дуже оригінальним компактним водоблоком. У чому полягають особливості даного рішення і як воно покаже себе на тлі інших протестованих нами раніше рідинних систем охолодження? Про це ми розповімо далі в огляді.

Специфікація

Виробник і модель

Deepcool GAMER STORM CAPTAIN 240
(DP-GS-H12L-CT240)

Підтримка процесорних роз'ємів

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

Intel Socket LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3

Матеріал основи

Меідь

Вага СО в зборі, г

1183±10

Термоінтерфейс

Термопаста, нанесена на основу

Радіатор

Матеріал

Алюміній

Розміри, мм

120,4 х 274,2 х 27,8

Водяной блок

Напруга живлення, В

6 – 13,8

Номінальна напруга, В

12

Споживаний струм, А

0,16 ± 15%

Швидкість роботи насоса, об/хв

2200 ± 10%

Роз'єм живлення

3-контактний

Тип підшипників

Ceramic Bearing

Час напрацювання на відмову, годин

120 000

Розміри, мм

89 х 65 х 82

Вентилятори

Модель

Deepcool GAMER STORM GF120

Кількість вентиляторів

2

Тип підшипників

FDB

Час напрацювання на відмову, годин

100 000

Напруга живлення вентиляторів, В

до 12

Споживаний струм, А

0,26 ± 10%

Швидкість обертання, об/хв

600 ± 200 – 2200 ± 10%

Рівень шуму, дБ

17,6 – 39,3

Максимальний повітряний потік, м3/год (CFM)

309,81 (182,24)

Статичний тиск, мм вод. ст.

3,71

Роз'єм живлення

4-контактний

Розміри вентиляторів, мм

120 х 120 х 25

Сайт виробника

Deepcool

Сторінка продукту

Упаковка і комплектація

Deepcool CAPTAIN 240 Deepcool CAPTAIN 240

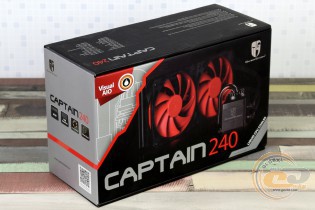

Коробка, в якій постачається кулер, виконана в характерних для нього чорно-червоних тонах. Чимала її площа використана для демонстрації зовнішнього вигляду вмісту, його розмірів, короткої таблиці специфікації, списку сумісних платформ і особливостей. Вся інформація наведена англійською, але за розібратися в ній не складно.

Deepcool CAPTAIN 240

Deepcool CAPTAIN 240

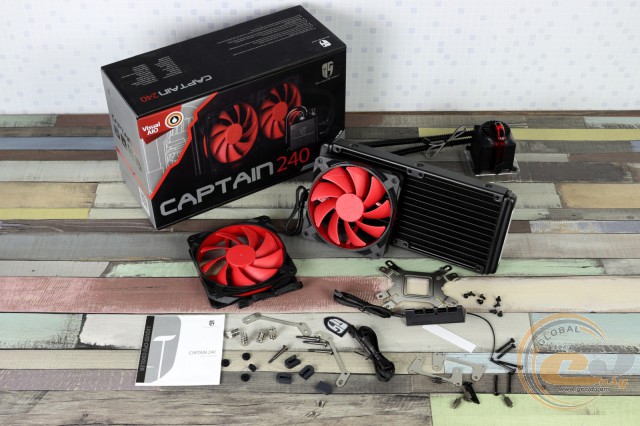

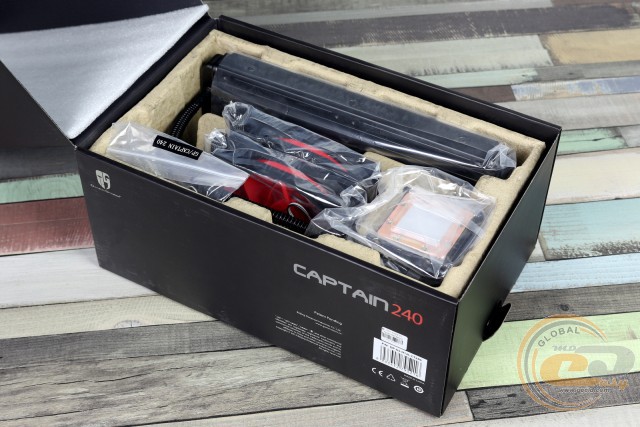

Під кришкою бачимо дбайливо розташовану СВО у напіврозібраному вигляді. Крім того, тут є такі комплектуючі, необхідні для установки Deepcool CAPTAIN 240:

  • універсальна підсилювальна пластина;
  • кріплення для встановлення СО в системи на базі процесорів компаній AMD і Intel;
  • набір гвинтів, стійок і шпильок;
  • діелектричні наклейки;
  • концентратор для підключення до чотирьох вентиляторів до одного 4-контактного роз'єму;
  • металева емблема лінійки Deepcool GAMER STORM;
  • керівництво зі встановлення.

Окремий тюбик або шприц з термопастою в комплекті не передбачені, оскільки вона вже нанесена на основу водоблока.

Зовнішній вигляд і конструкція

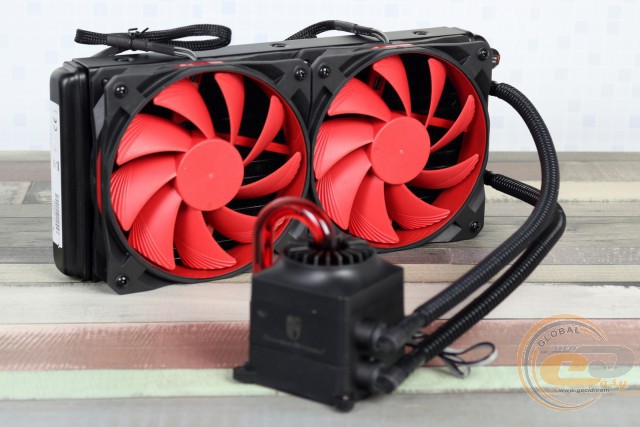

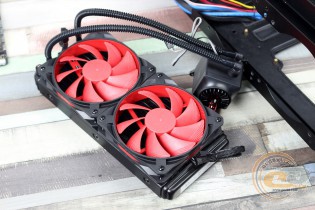

Герой поточного огляду складається з традиційних для систем водяного охолодження елементів: водоблока, радіатора з двома вентиляторами і шлангів, що з'єднують їх.

Deepcool CAPTAIN 240 Deepcool CAPTAIN 240

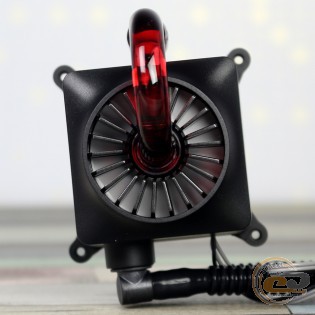

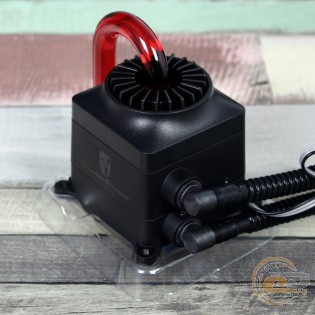

Традиційною перевагою СВО перед схожими за ефективністю повітряними охолоджувачами є компактність водоблока, що забезпечує відмінну сумісність з модулями пам'яті будь-якої висоти. У випадку з Deepcool CAPTAIN 240 даний елемент має дуже цікавий зовнішній вигляд, що відсилає нас до науково-фантастичних ігор – любителям моддінгу і стімпанку має сподобатися. Правда, такий дизайнерський хід дещо збільшив розміри водоблока – до 89 х 65 х 82 мм.

Усередині нього поміщений насос з потужністю менше 2 Вт, живлення до якого подається через 27-сантиметровий 3-контактний кабель. Швидкість роботи вміщеного всередині трифазового індукційного двигуна зафіксована на позначці 2200 об/хв, а його тривале функціонування забезпечує застосування цирконієво-керамічних підшипників з часом напрацювання на відмову на рівні 120 000 годин.

Deepcool CAPTAIN 240 Deepcool CAPTAIN 240

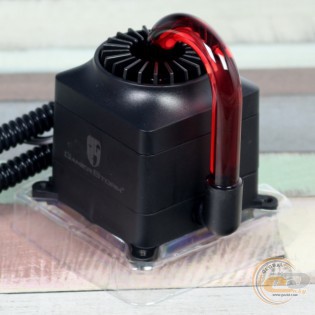

Однією з особливостей водоблока є наявність LED-підсвічування, яке змінює свою інтенсивність, нагадуючи процес дихання. Крім того, червона трубка демонструє циркуляцію рідини – далеко не кожна СВО може похвалитися такою «відкритістю».

Deepcool CAPTAIN 240

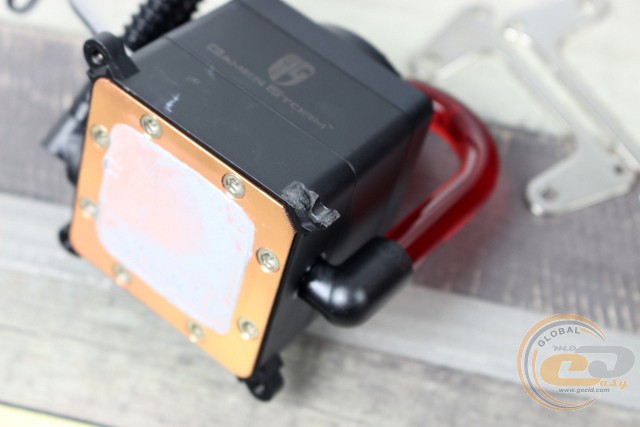

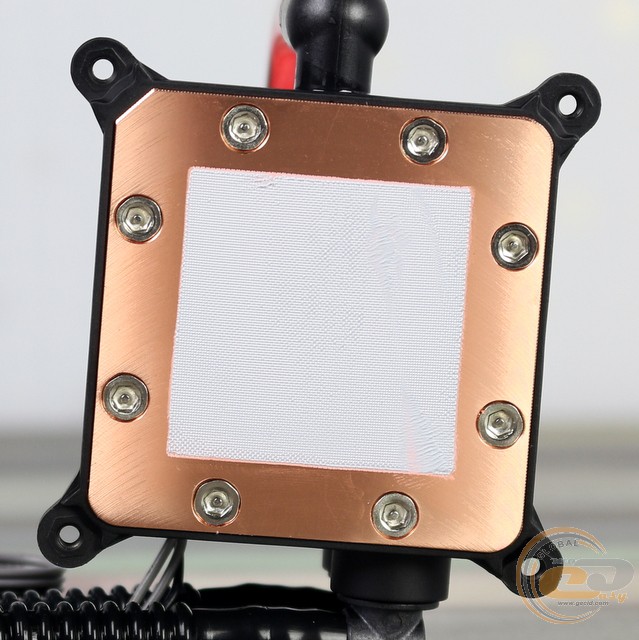

Основа, яка контактує з теплорозподільною кришкою процесора, виготовлена з міді і має розміри 53,5 х 53,5 мм. Вона створена з застосуванням технології Skiving Fin, яка передбачає наявність 0,2-мм мікроканалів для збільшення площі охолодження.

Deepcool CAPTAIN 240 Deepcool CAPTAIN 240

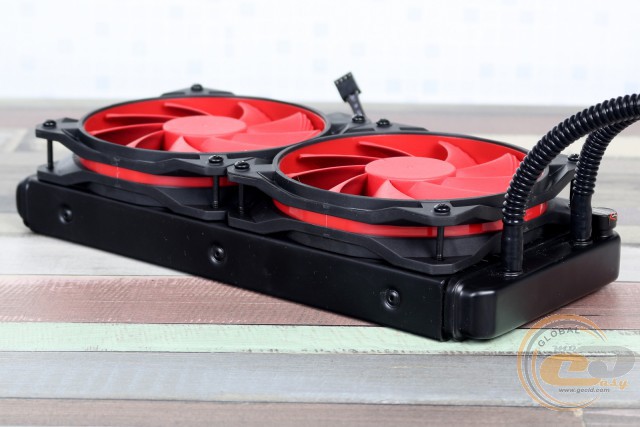

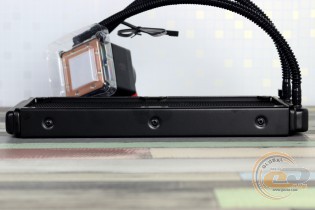

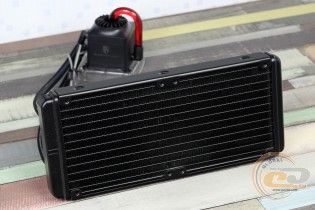

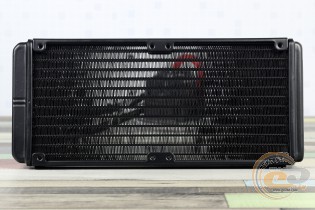

Радіатор має розміри 120,4 х 274,2 х 27,8 мм і цілком стандартну конструкцію: холодоагент циркулює по горизонтальних пластинах-трубках, переносячи тепло на перегородки товщиною 0,35-0,4 мм, які розташовані приблизно на відстані 1,35 мм одна від одної. Всі елементи покриті чорною фарбою для додання конструкції цілісності й ефектнішого вигляду.

Deepcool CAPTAIN 240 Deepcool CAPTAIN 240

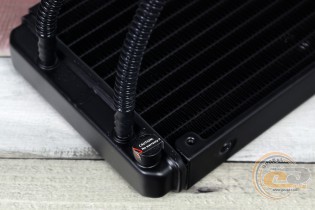

У системі охолодження передбачений отвір для обслуговування та заміни холодоагенту. На ньому ж розташована пломба, яка дбайливо попереджає про втрату гарантії в разі, якщо ви самостійно спробуєте відкрутити кришку.

Deepcool CAPTAIN 240

Deepcool CAPTAIN 240

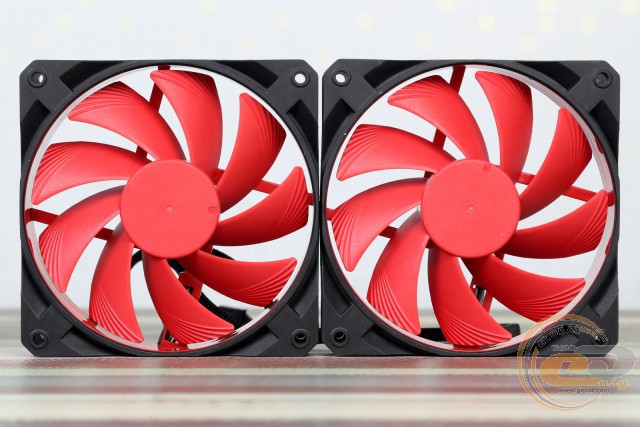

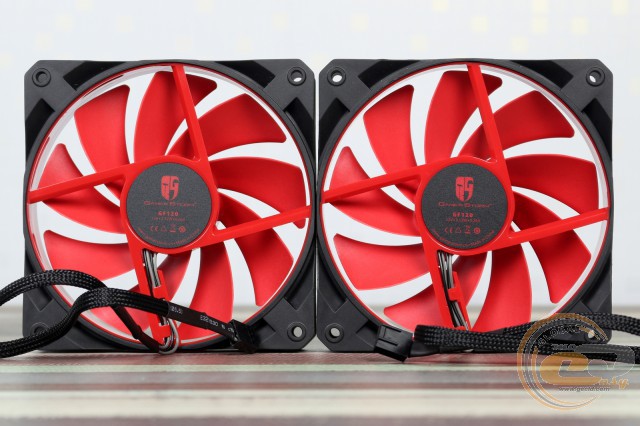

Комплектні вентилятори представлені парою 120-мм рішень Deepcool GAMER STORM GF120, які дещо відрізняються від раніше протестованої однойменної моделі. Вони виявилися потужнішими (3,16 Вт проти 1,68 Вт), що пов'язано зі збільшеною до 2200 об/хв максимальною швидкістю обертання. Усередині ж застосовуються ті ж самі гідродинамічні підшипники з часом напрацювання на відмову на рівні 100 000 годин.

Deepcool CAPTAIN 240

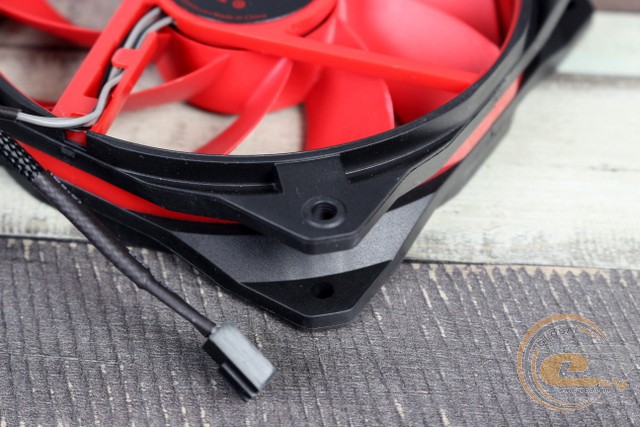

До особливостей Deepcool GAMER STORM GF120 відноситься спеціальний дизайн лопатей, що полягає в наявності аеродинамічних каналів на їх зовнішній частині, що дозволяє домогтися високих показників статичного тиску і фокусування повітряного потоку. Також відзначимо наявність на вентиляторах щільної гумової рамки для поглинання створеної ними вібрацій. А процес очищення і змазування помітно полегшить можливість зняття крильчатки.

Deepcool CAPTAIN 240

Кріплення пропелерів до радіатора здійснюється за допомогою комплектних гвинтів, а для підключення застосовуються 4-контактні кабелі довжиною 30 см.

Процес встановлення

Встановлення системи охолодження Deepcool CAPTAIN 240 загалом описане в керівництві користувача, але на деякі моменти ми все ж хотіли б звернути особливу увагу.

Deepcool CAPTAIN 240 Deepcool CAPTAIN 240

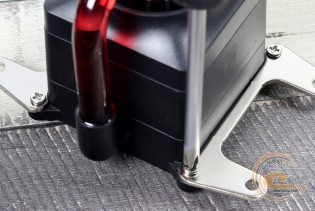

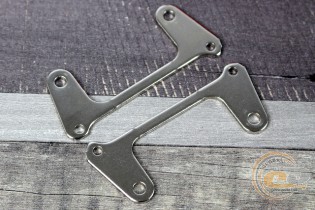

Хоча на металевих кріпленнях для різних платформ, які фіксують водоблок, немає жодних позначень, насправді ліва та права пластини дещо відрізняються. Так, біля отворів на водоблоку є невеликі виступи, які ій дозволяють правильно встановити тільки певну кріпильну пластину.

Deepcool CAPTAIN 240

Якщо ж їх переплутати, під час прикручування кулера дуже легко можна зламати пластикове кріплення водоблока.

Deepcool CAPTAIN 240 Deepcool CAPTAIN 240

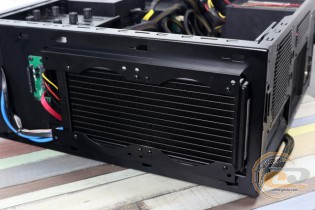

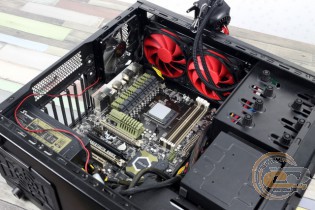

У першу чергу перед покупкою Deepcool CAPTAIN 240 переконайтеся, що корпус вашого комп'ютера підтримує встановлення радіаторів СВО довжиною до 274 мм. У нашому випадку така сумісність була, тому встановити найгабаритнішу частину охолоджувача вдалося без особливих труднощів. Для цього ми скористалися вісьмома гвинтами, що йдуть у комплекті постачання. Відзначимо, що збіг дірок на радіаторі і корпусі не дуже точний, це дещо ускладнило процес.

Deepcool CAPTAIN 240 Deepcool CAPTAIN 240

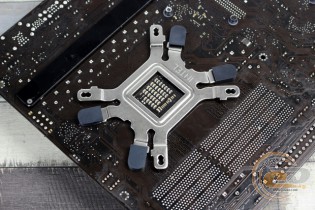

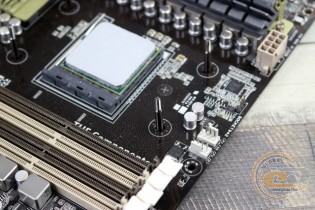

При монтуванні кулера на платформу компанії AMD, у підсилювальну пластину встановлюємо чотири гвинта, що фіксуються за допомогою накладок. З лицьового боку на них нанизуються комплектні чорні прокладки.

Deepcool CAPTAIN 240 Deepcool CAPTAIN 240

Отриману конструкцію монтуємо на системну плату, використовуючи підпружинені гайки.

Deepcool CAPTAIN 240

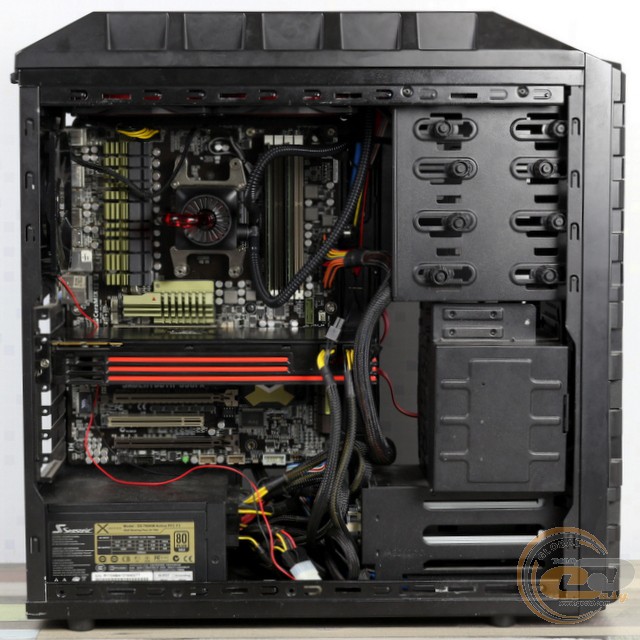

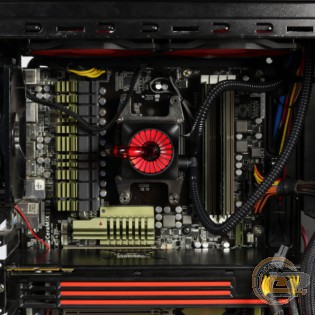

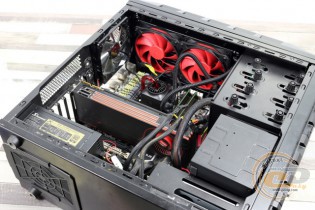

Система в зборі виглядає футуристично, тому відразу ж хочеться підібрати інші компоненти в аналогічному стилі чи кольоровому оформленні.
