Огляд і тестування процесорної системи охолодження CRYORIG M9i

В асортименті молодої компанії CRYORIG на даний момент можна підібрати охолоджувачі для самих різних цілей. Найефективніше відведення тепла забезпечать twin-tower кулери лінійки CRYORIG R і системи повітряного охолодження лінійки CRYORIG A. Для компактних систем підійдуть горизонтальні охолоджувачі з буквою «C» у назві, а відносно доступні баштові рішення зі 140- і 120-мм вентиляторами представлені моделями з приставкою «H». А ось власники зовсім вже скромного бюджету на покупку процесорного охолоджувача можуть зупинити свій вибір на компактному рішенні CRYORIG M9i, яке вирізняється застосуванням трьох теплових трубок і 92-мм вентилятора. Далі ми розповімо, наскільки високу ефективність можна очікувати від даної новинки.

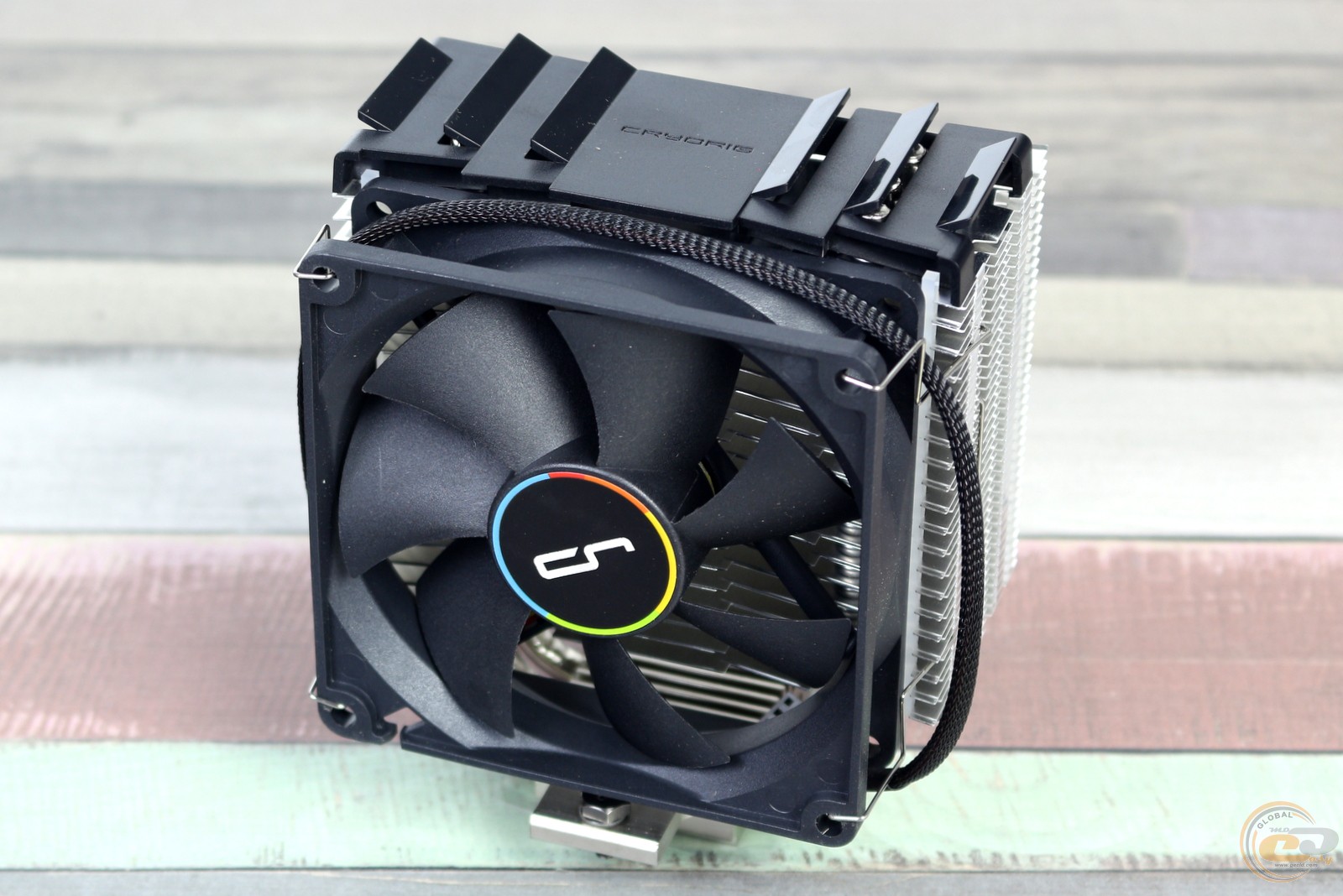

CRYORIG M9i

Відзначимо, що модель CRYORIG M9i була представлена одночасно з практично аналогічним побратимом - CRYORIG M9a. Але якщо перша призначена для встановлення на платформу Intel (наприклад, для відведення тепла від Intel Pentium G3258), то друга є доступним рішенням для власників процесорів AMD (в першу чергу CPU AMD Athlon X4 860K / 870K / 880K і APU з приставкою «K»). З огляду на той факт, що Advanced Micro Devices серйозно взялася за оновлення коробкових систем охолодження, модель CRYORIG M9a вже має серед них близьких за продуктивністю конкурентів. Сподіваємося, ми ще отримаємо можливість безпосередньо порівняти рівні їх продуктивності, ну а поки повертаємося до платформи Intel, яку нам і належить охолоджувати за допомогою отриманого на тестування кулера CRYORIG M9i.

Специфікація

Виробник і модель

CRYORIG M9i

Підтримка процесорних роз'ємів

Intel Socket LGA1156 / LGA1155 / LGA1150 / LGA1151

Максимальний TDP процесорів, що підтримуються, Вт

120

Тепловіе трубки

Матеріал

Нікельована мідь

Кількість

3

Діаметр, мм

6

Пластини радіатора

Матеріал

Алюміній

Кількість

40

Товщина, мм

0,4

Відстань між пластинами, мм

1,8

Основа

Матеріал

Нікельована мідь C1100

Розміри, мм

40 х 35

Підтримка висоти планок ОЗП

Не обмежено

Термоінтерфейс

Термопаста CRYORIG CP15 у шприці

Підтримка ШІМ-регулювання швидкості обертання лопатей

Є

Напруга живлення вентилятора, В

12

Струм живлення, А

0,11

Потужність споживання, Вт

1,32

Швидкість обертання вентилятора, об/хв

600 – 2200±10%

Рівень шуму, дБ

26,4

Повітряний потік, м3/год (CFM)

82,3 (48,4)

Статичний тиск, мм. вод. ст.

3,1

Роз'єм живлення

4-контактний

Довжина кабеля, см

30

Розміри вентилятора, мм

92 x 92 x 25,4

Розміри, мм

Без вентилятора

124,6 x 102 x 62

З вентилятором

124,6 x 102 x 87

Вага, г

Без вентилятора

345

З вентилятором

425

Сайт виробника

CRYORIG

Сторінка продукту

Упаковка та комплектація

CRYORIG M9i

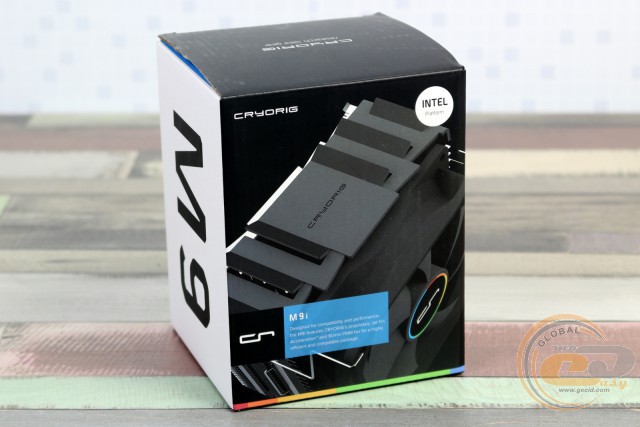

Кулер упакований у характерну для виробника чорно-білу коробку з різнокольоровими елементами декору. Також компанія CRYORIG дуже скрупульозно віднеслася до інформаційного наповнення, зазначивши найпримітніші особливості поміщеного всередину пристрою, вказавши детальну специфікацію, розміри і підтримку платформ.

CRYORIG M9i

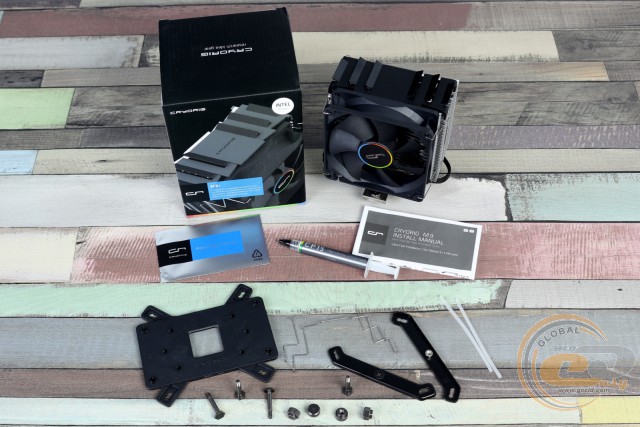

Охолоджувач CRYORIG M9i укомплектований низкою аксесуарів для монтажу і подальшої модернізації:

  • підсилювальною пластиною;
  • набором з чотирьох гвинтів і гайок з фігурними головками;
  • парою скоб для встановлення другого вентилятора;
  • термопастою CRYORIG CP15 у шприці;
  • вологою серветкою для видалення термопасти;
  • керівництвом зі встановлення.

Зовнішній вигляд і конструкція

CRYORIG M9i CRYORIG M9i

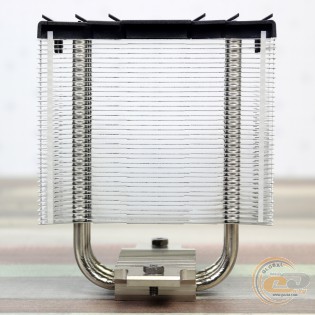

Радіатор кулера CRYORIG M9i важить 345 грам. В його основі лежать три U-подібні теплові трубки діаметром 6 мм, на які нанизані 40 алюмінієвих пластин. Як можна помітити, ребра радіатора чергуються між собою та мають різну ширину, що є результатом застосування технології Jet Fin Acceleration System. Завдяки цьому прискорюється виведення нагрітого повітря. А ось розробка Hive Fin, яка зустрічалася нам у моделях CRYORIG H-серии і використовувалася з метою знизити турбулентність повітряного потоку, тут вже не застосовується.

CRYORIG M9i

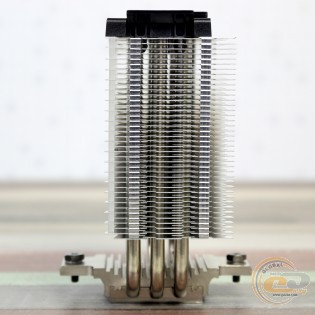

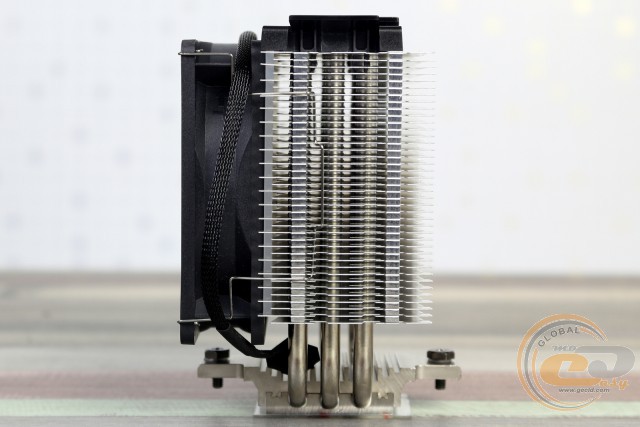

Для забезпечення сумісності з модулями пам'яті будь-якої висоти пластини радіатора були дещо зміщені щодо його центру. При цьому теплові трубки спрямовані строго вгору і розташовані близько одна до одної, що не оптимально з точки зору поширення тепла з радіатора.

CRYORIG M9i

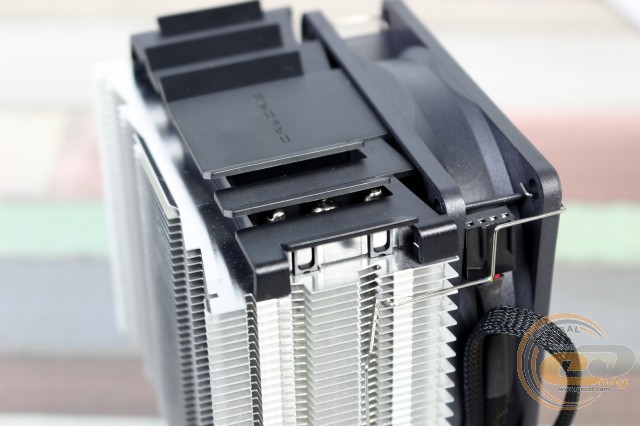

Кінчики трубок завбачливо прикриті декоративною пластиковою пластиною, що надає охолоджувачу цілісний вигляд.

CRYORIG M9i

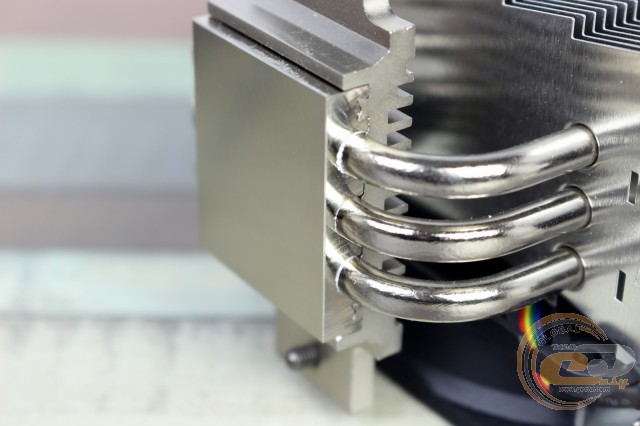

На відміну від багатьох бюджетних рішень, радіатор кулера вирізняється повним нікелюванням конструкції, в тому числі й теплових трубок. Слідів припою біля основи ми не виявили, але з боків видно термопасту, нанесену виробником, мабуть, для заповнення щілин, що утворилися.

CRYORIG M9i

CRYORIG M9i

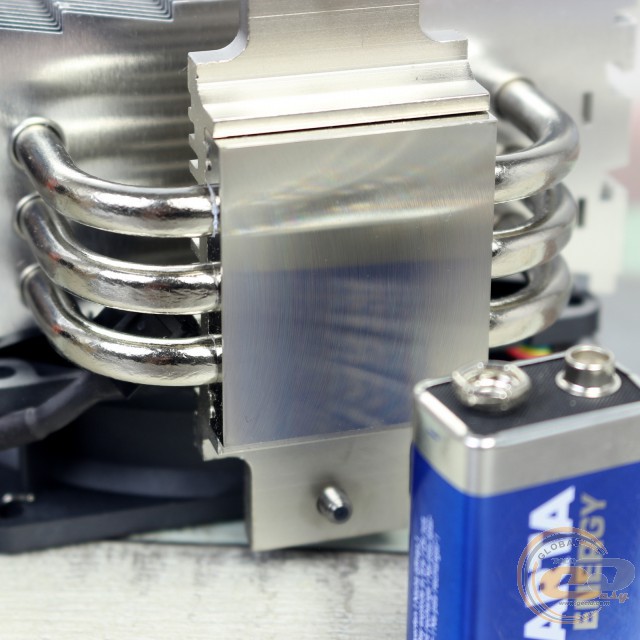

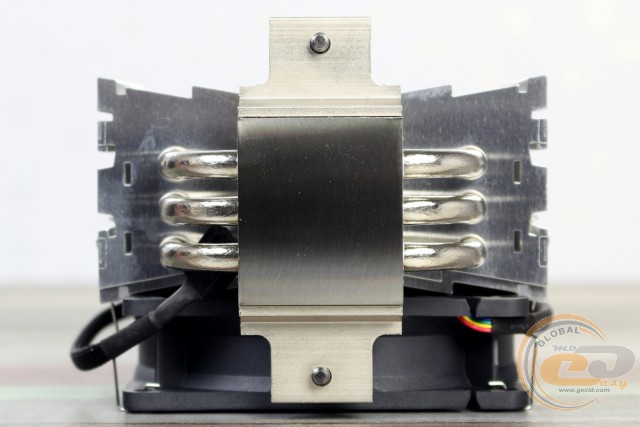

Ще однією рисою, що не характерна для охолоджувачів початкового рівня, є використання мідної основи, яка рівномірно розподіляє тепло між трубками і збільшує площу теплового контакту. ЇЇ нікельована поверхня має сліди шліфування, але жодні дефекти на ній відсутні. Втім, назвати її абсолютно пласкою не можна - має місце щільніше прилягання кулера до процесора в центральній частині основи.

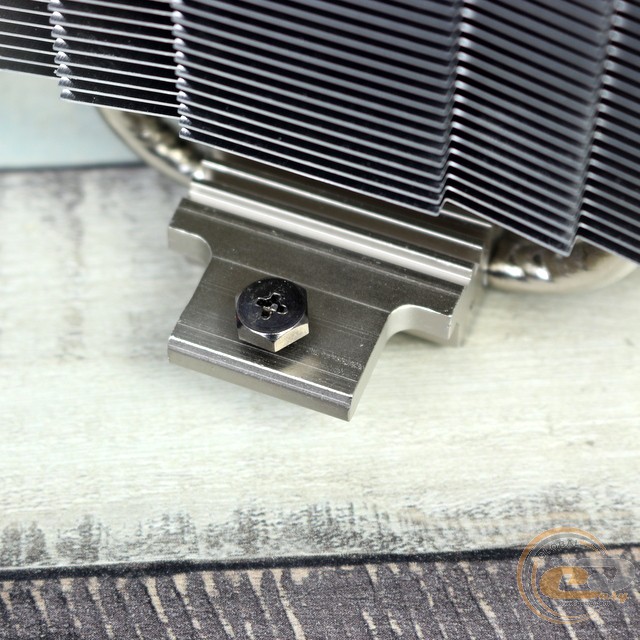

З боків від нього відходять два «вушка» з гвинтами, за допомогою яких радіатор і закріплюється на системній платі.

CRYORIG M9i CRYORIG M9i

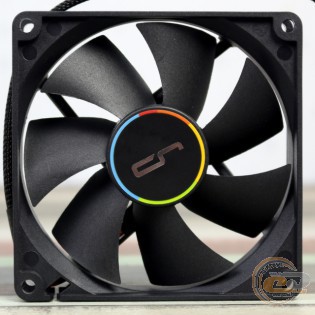

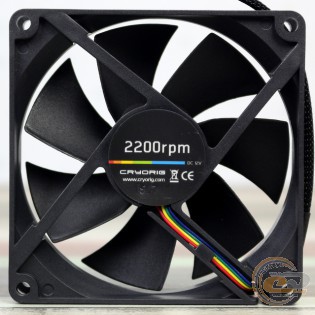

Відведення тепла забезпечує 92-мм вентилятор. Назву моделі, а також тип застосованого в ній підшипника виробник не повідомляє. Проте інші важливі параметри комплектного вентилятора нам відомі: швидкість його обертання може змінюватися від 600 до 2200 об/хв, при цьому рівень створюваного шуму повинен бути невисоким (26,4 дБ). Пропелер має гарний показник статичного тиску (3,1 мм вод.ст.), що робить його відмінним рішенням для застосування в складі процесорного охолоджувача.

CRYORIG M9i

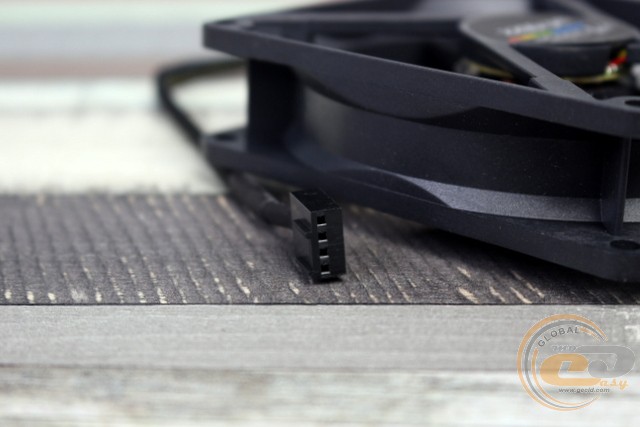

Живлення до вентилятора подається через 4-контактний 30-см кабель у тканинному обплетенні.

CRYORIG M9i

Кріплення пропелера до радіатора здійснюється дуже просто за допомогою комплектних скоб. За бажанням також можна встановити другий вентилятор, оскільки пара додаткових кріплень поставляється в комплекті.
