Огляд і тестування вентилятора be quiet! Shadow Wings SW1

22-08-2012

Система охолодження – невід'ємна частина ПК. Через все ще досить високе енергоспоживання сучасних процесорів і відеокарт, у більшості випадків використовують активну систему охолодження, яка є джерелом шумів і вібрації, тим більше, якщо мова іде про розгін. Необхідно також подумати і про гарну вентиляцію всередині системного блоку, тому що потрібно викидати гаряче повітря за межі корпуса, щоб уберегти «залізо» від перегріву, продовживши тим самим його термін служби. Це – головна функція корпусних вентиляторів.

be quiet! Shadow Wings SW1

Сьогодні нам треба познайомитися з корпусним вентилятором be quiet! Shadow Wings SW1. Згідно даним виробника, завдяки низькій швидкості обертання лопатів, досліджуваний вентилятор не просто тихий, а майже безшумний. Але його головне завдання – створити потік повітря, який допоможе підтримувати якомога більш низьку температуру всередині корпуса.

Упаковка

be quiet! Shadow Wings SW1

Чорний колір упаковки характерний не тільки досліджуваному рішенню, а і всій продукції be quiet!. Сама упаковка досить велика, але виробник максимально ефективно використовував простір, подбавши про її інформативність. На особовій стороні нанесена назва моделі (Shadow Wings SW1), діаметр (120 мм) і базова інформація про вентилятор.

be quiet! Shadow Wings SW1 box rear

be quiet! Shadow Wings SW1 box rear

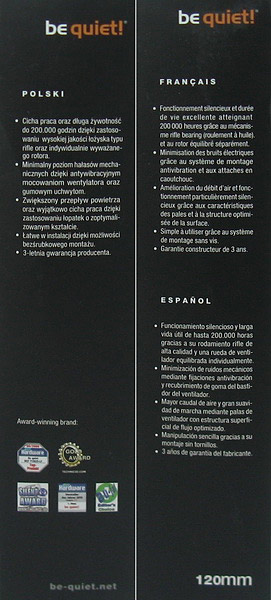

На бічних стінках і на тильній стороні розміщена коротка інформація про вентилятор на п'яти мовах: англійській, німецькій, французькій, іспанській й польській. Всіх їх, крім іспанської, можна вибрати в якості мови сайту be quiet!, що дає уявлення про цільовий ринок збуту продукції компанії. На тильній стороні відзначені найважливіші та інформативні технічні характеристики, внесені в специфікацію, представлену нижче. Хоча be quiet! - німецька компанія, досліджуваний вентилятор виготовлений у Китаї.

be quiet! Shadow Wings SW1 box

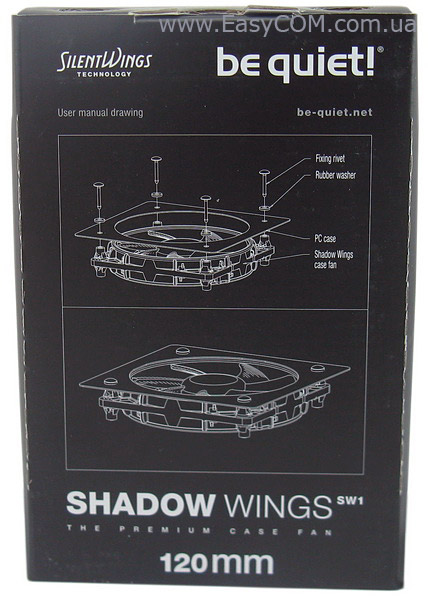

Всередині коробки є ще картонна вставка з двома відсіками, на лицьову сторону якої нанесена інструкція з встановлення вентилятора.

be quiet! Shadow Wings SW1 packaging arrangement

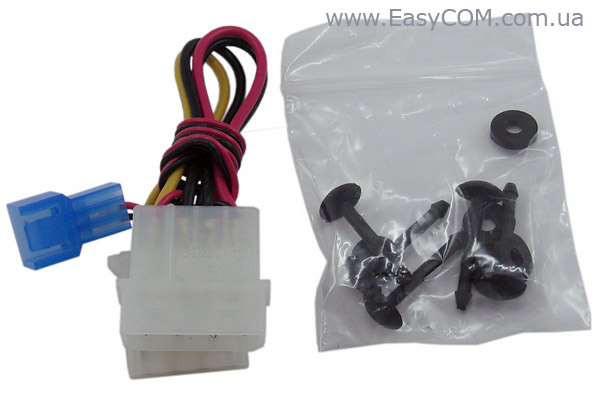

Комплектація стандартна, але її цілком вистачить для встановлення вентилятора:

  • сам вентилятор be quiet! Shadow Wings SW1;

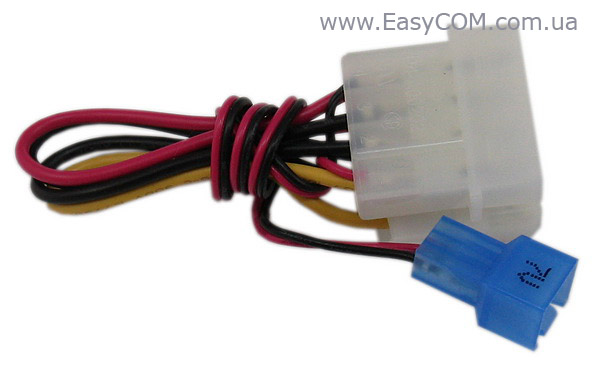

  • перехідник з 4-контактного роз’єму на 3-контактний з зниженням живлення до 7 В;
  • набір з 5 кріпильних пластикових «цвяхів» і шайб (4+1 запасний комплект).

Специфікація

Виробник і модель

be quiet! Shadow Wings SW1

(тестується версія Low Speed BL053 BQT T12025-LR-2)

Розмір, мм

120 х 120 х 25

Швидкість обертання, об/хв

800

Рівень шуму, дБ

9,8

Повітряний потік, м3/год

22,5 (13,2 CFM)

Статичний тиск, мм вод. ст.

0,3

Потужність, Вт

1,08

Струм, А

0,09

Номінальна напруга, В

12

Робоча напруга, В

5-12

Тип підшипника

підшипник ковзання з гвинтовою нарізкою

(rifle bearing)

Роз’єм

3-контактний

Ресурс, год

>200 000

Гарантія виробника

3 року

Сайт виробника

http://www.bequiet.com/en

сторінкою продукту

Досліджуваний сьогодні вентилятор – не єдине рішення від be quiet!, яке носить приставку Shadow Wings. Серія Shadow Wings нараховує 7 вентиляторів з класичним профілем, розміром 80, 92, 120 і 140 мм, що відрізняються також швидкістю обертання (від 800 до 2200 об/хв), і, як наслідок, розміром повітряного потоку (14,88 – 76,2 м3/ч).

be quiet! Shadow Wings SW1 voltage

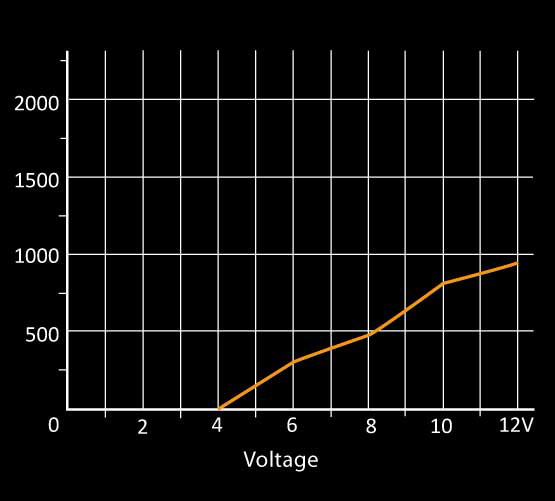

Вентилятор be quiet! Shadow Wings SW1 Low Speed BL053 BQT T12025-LR-2 належить до тихохідних моделей, тому що максимальна швидкість обертання становить 800 об/хв, а максимальний потік повітря – 22,5 м3/год. Згідно вищевказаним даним, be quiet! Shadow Wings SW1 є дійсно дуже тихим навіть при номінальній напрузі в 12 В. На жаль, виробник не вказує швидкість обертання вентилятора та інші характеристики при використанні перехідника на 7 В. Згідно графіку, швидкість обертання при напрузі 7 В повинна становити 350-400 об/хв, на практиці це 550 об/хв. Враховуючи такі наднизькі швидкості роботи 120 мм вентилятора при напрузі 7 і 12 В, навряд чи комусь знадобиться перехідник на 5 В.

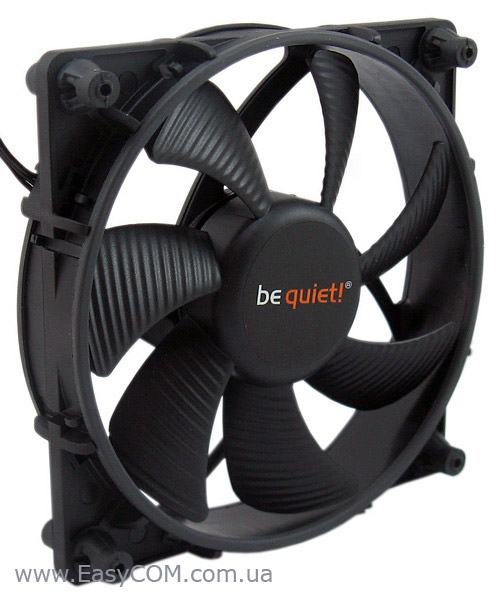

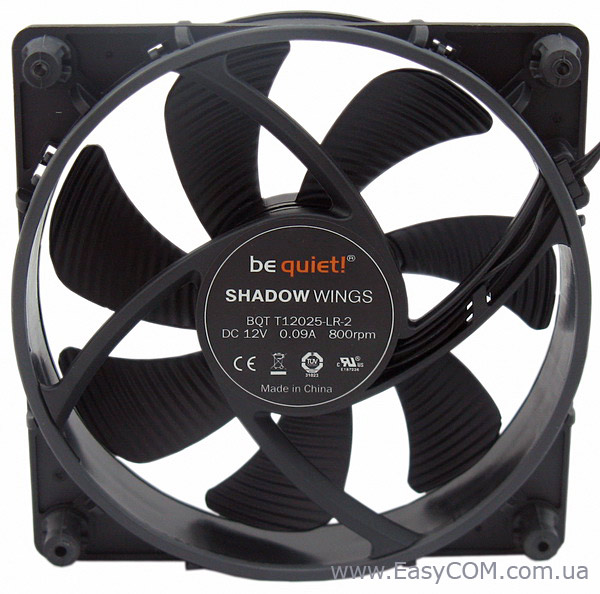

be quiet! Shadow Wings SW1

be quiet! Shadow Wings SW1

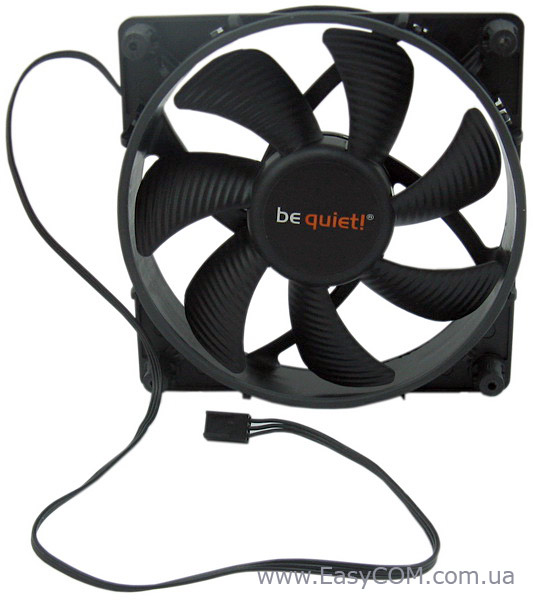

Застосування чорного кольору не тільки на упаковці, а і для продукції – одна з особливостей продукції be quiet!, при цьому дизайн не можна назвати нудним, він продуманий з метою максимально відповідати своєму призначенню. Використання лопатів особливої форми дозволяє не тільки покращити повітряний потік, а і знизити і без того невеликий рівень шуму. Довжина 3-жильного кабелю живлення вентилятора становить 45 см, чого цілком достатньо для кріплення кулера в будь-якому місці корпуса.

be quiet! Shadow Wings SW1

be quiet! Shadow Wings SW1

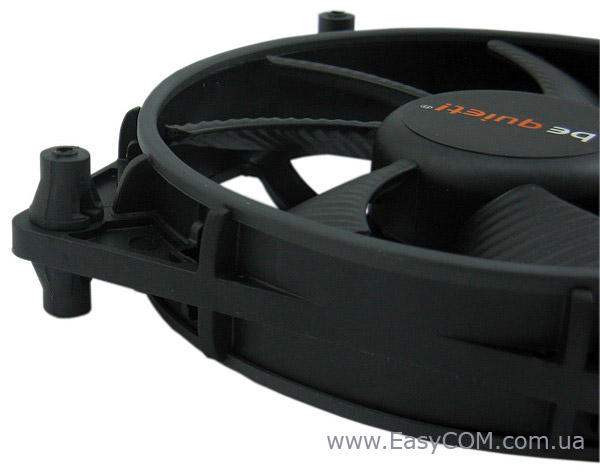

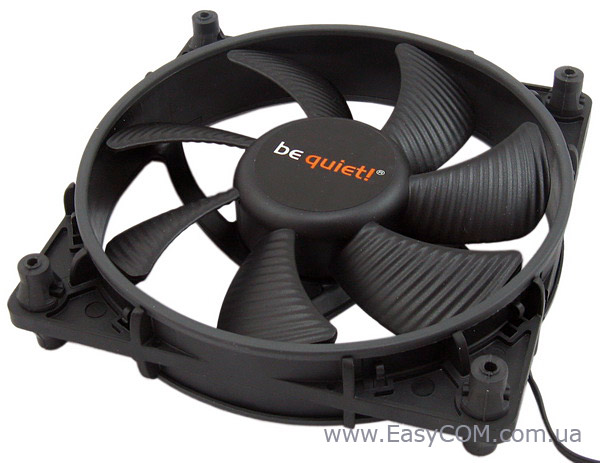

Вздовж кіл по обидва боки вентилятора наклеєна гумова прокладка для запобігання виникнення вібрації. Для кріплення вентилятора в його корпус встановлені гумові вушка. У них і вставляються гумові «цвяхи», які поставляються в комплекті. Кріплення цікаве, але саме через це навряд чи be quiet! Shadow Wings SW1 можна буде використовувати в якості процесорного вентилятора.

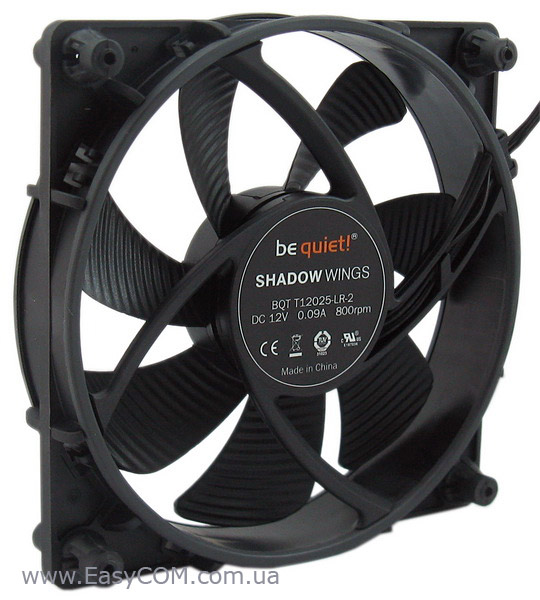

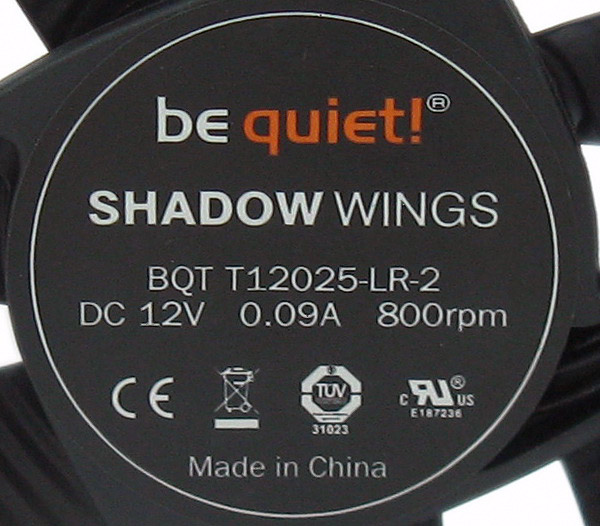

be quiet! Shadow Wings SW1

Заявлений виробником ресурс – більш 200 000 годин – є досить великим показником. Причина такого показника – застосування підшипника ковзання з гвинтовою нарізкою. Конструктивно вони схожі на звичайні підшипники ковзання, але довше і більше. На осі підшипника є гвинтова нарізка і спеціальний паз, що дозволяє поліпшити циркуляцію і зберігати рівень масла. Завдяки цьому зменшується рівень шуму, ресурс більший, ніж у простих підшипників ковзання і трохи менше ніж у FDB-підшипниках. Ціна ж нижче, ніж  FDB-підшипників, і вище ніж підшипників ковзання. Досліджуваний кулер – є середина між бюджетними і далеко не дешевими hi-end-рішеннями.

Тестування

Характеристики, якими потрібно керуватися при виборі корпусного вентилятора, і методика тестування описані в даній статті.
