Огляд процесорної рідинної системи охолодження ASUS TUF Gaming LC II 360 ARGB: націлена на досягнення найкращих результатів

У серпні цього року компанія ASUS представила нову систему рідинного охолодження лінійки TUF Gaming з радіатором типорозміру 360 мм. До переваг новинки виробник відносить новий механізм кріплення рамки водоблоку, високу ефективність охолодження, гарне ARGB-підсвічування, а також широку сумісність з різними корпусами та процесорними роз'ємами. А головною особливістю цього РСО є винесена за межі водоблоку помпа. Вона розміщується на патрубках неподалік радіатора. А це у свою чергу означає, що виробник зробив серйозну ставку на зниження рівня шуму та вібрації РСО під час роботи.

Виглядає цікаво? Нумо тестувати!

Ця модель називається ASUS TUF Gaming LC II 360 ARGB. Ви можете знайти її в продажу в Україні за досить демократичною ціною у 6649 грн ( приблизно $180). Ну, а тепер настав час детально ознайомимося з її характеристиками.

Специфікація

Модель	ASUS TUF Gaming LC II 360 ARGB
Підтримка процесорних роз'ємів	AMD Socket AM4 / AM5 Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1200 / LGA1700
Термоінтерфейс	Комплектна термопаста у тюбику
Довжина з'єднувальних шлангів, мм	400
Радіатор
Матеріал	Алюміній
Розміри, мм	397 х 120 х 27
Водоблок
Розміри, мм	73 х 73 х 45
Номінальна напруга живлення помпи, В	12
Роз'єм живлення	4-контактний
Довжина кабелю живлення помпи/ підсвічування водоблока, см	51 / 30,5
LED-підсвічування	Є
Вентилятори
Модель	ASUS TUF GAMING FAN MODEL 12 ARGB (CF1225H12S)
Розміри, мм	120 х 120 х 25
Кількість	3
Підтримка ШІМ-регулювання швидкості обертання лопатей	Є
LED-підсвічування	Є
Напруга живлення, В	12
Швидкість обертання, об/хв	800 – 2000 ± 10%
Рівень шуму, дБА	до 29
Максимальний повітряний потік, CFM (м3/год)	67 (113,8)
Статичний тиск, мм вод. ст.	3
Роз'єм живлення	4-контактний
Довжина кабелю живлення / підсвічування, см	33 / 33
Довжина розгалужувача живлення / підсвічування, см	38 / 48
Гарантія, років	6
Сайт виробника	ASUS
Сторінка продукту	ASUS TUF Gaming LC II 360 ARGB

Упаковка та комплектація

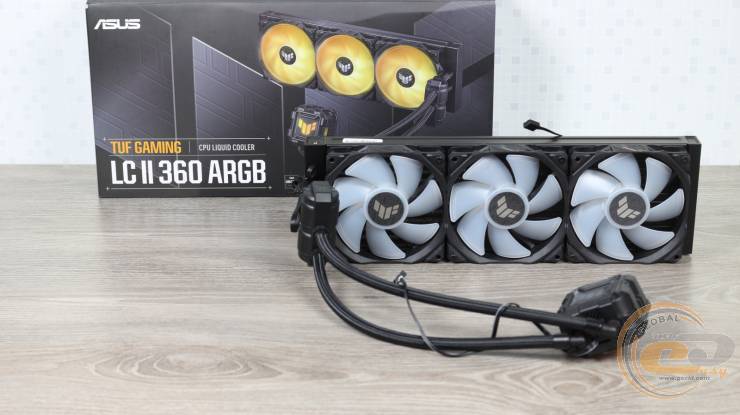

Система охолодження отримала картонну коробку у характерному для серії TUF стилі із зображенням самого пристрою на передньому боці. А от на зворотній стороні можна знайти докладну специфікацію та опис основних переваг даної моделі.

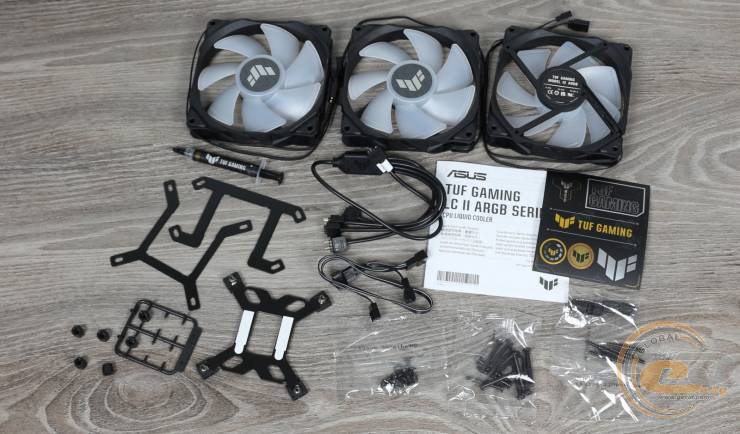

До комплекту постачання, окрім радіатора з водяним блоком та трьох вентиляторів входить:

• інструкція користувача;
• набір наліпок;
• термопаста у тюбику;
• підсилювальна пластина для кріплень роз’ємів Intel;
• рамка кріплення для роз’ємів Intel;
• рамка кріплення для роз’ємів AMD;
• шість пластикових шайб;
• чотири металеві стійки;
• чотири металеві гайки з накатаною голівкою для фіксації водоблоку;
• дванадцять довгих гвинтів для кріплення вентиляторів;
• дванадцять коротких гвинтів для кріплення радіатора до корпуса;
• розгалужувач для підключення живлення;
• розгалужувач для підключення підсвічування.

Зовнішній вигляд та конструкція

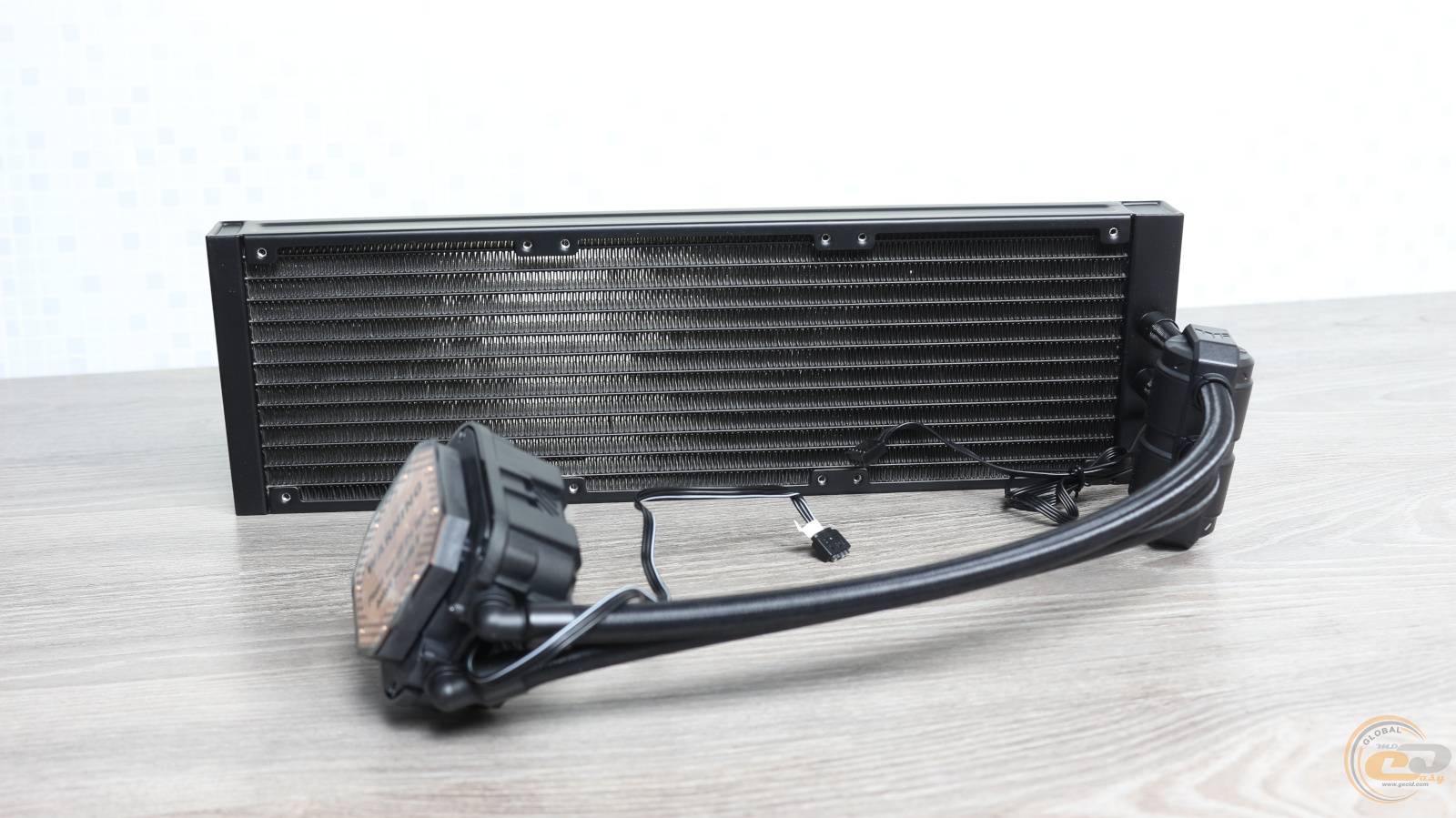

Як ми вже казали, у конструкції ASUS TUF Gaming LC II 360 ARGB застосоване нетипове для AIO-контурів рішення з виносом помпи за межі водоблоку та радіатору. Чисто теоретично це має знизити вібрації під час роботи, тому що частково вони будуть згладжені підвісом у повітрі, а не жорсткою зв'язкою з іншими компонентами. В усьому іншому система рідинного охолодження виглядає досить звично як для формату «все в одному».

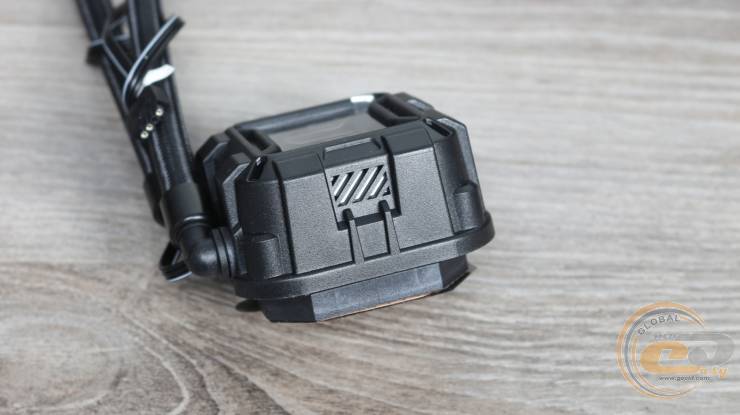

Корпус водоблоку ASUS TUF Gaming LC II 360 ARGB виконаний з гладкого матового пластику чорного кольору та має форму куба зі скошеними гранями. Загальні габарити водоблока становлять 73 х 73 х 45 мм. На верхній частині корпусу розмістився ефектно зроблений логотип TUF Gaming. А от з боків можна побачити невеликі решітчасті елементи.

Цього разу всередині водоблоку розміщено тільки теплознімну пластину, що закільцьовує контур та декоративний елемент підсвічування. Кабель для живлення відсутній і використовується лише кабель без для підключення підсвічування логотипу TUF Gaming на кришці, довжиною 30,5 см.

Шланги приєднуються до водяного блоку Г-подібними фітингами, які можна повертати для зручного розміщення елементів РСО відносно один одного.

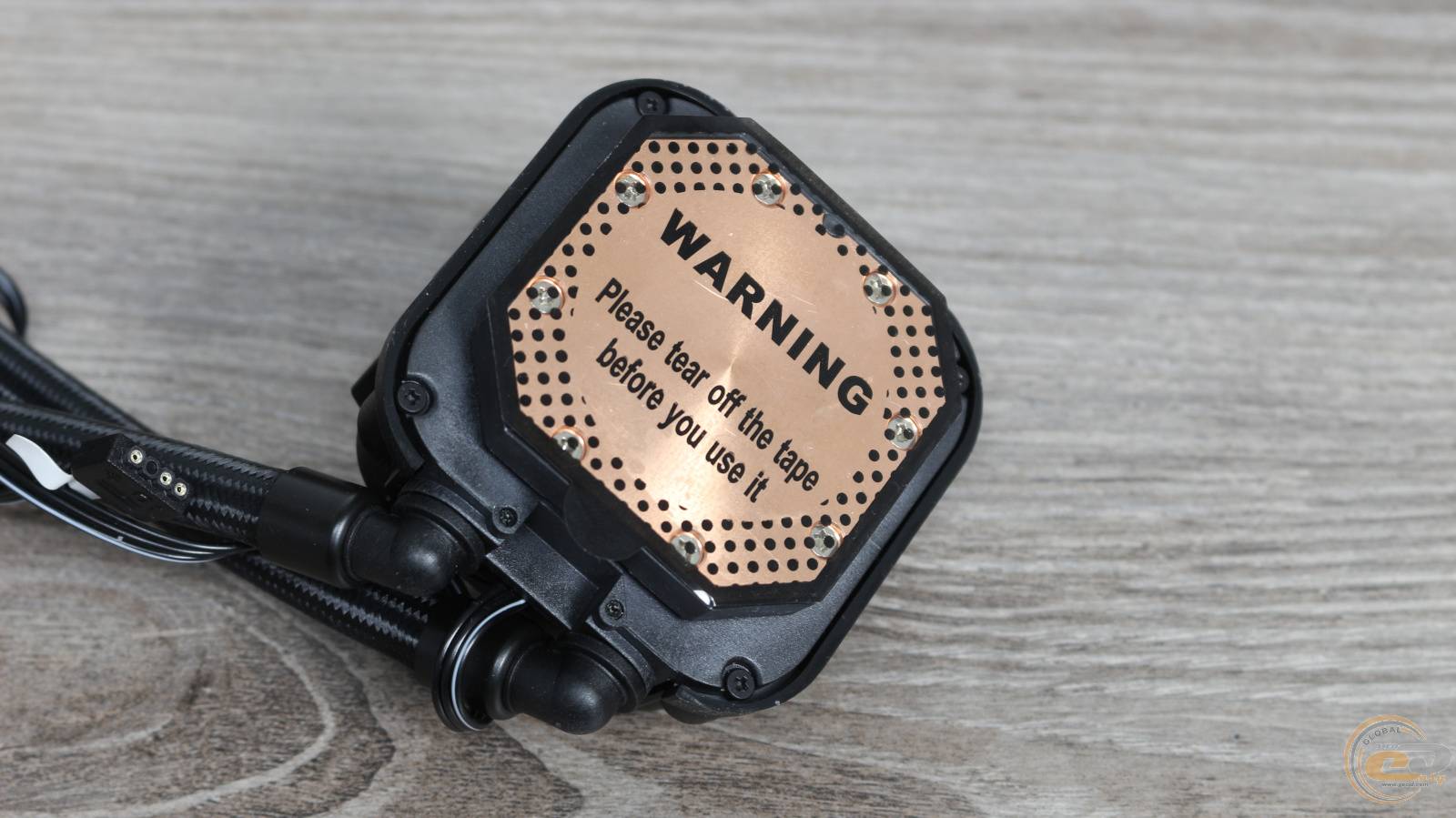

Водяний блок отримав мідну основу у формі квадрата зі скошеними кутами та розміром 54 х 54 мм. Зафіксована вона вісьмома гвинтами типу «Torx». З «коробки» на основу наклеєна захисна плівка. Шліфування поверхні йде колами від центру. Виробник вирішив не наносити «з коробки» термопасту, а додав її до комплекту постачання.

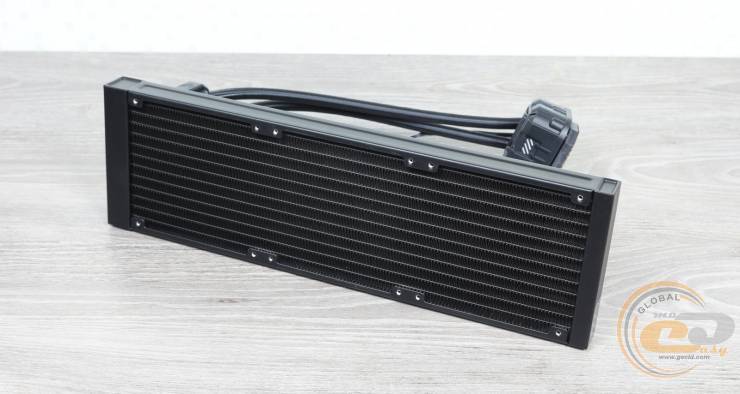

Радіатор РСО ASUS TUF Gaming LC II 360 ARGB виготовлений з алюмінію та має такі розміри – 397 х 120 х 27 мм. На бокових ребрах жорсткості розмістилися три набори посадкових отворів для 120-мм вентиляторів. Конструкція радіатора являє собою 12 повздовжніх каналів, по яким тече холодоагент. Між ними запаяна дуже велика кількість ребер стрічкового типу товщиною 0,1 мм з проміжком близько до 1,3 мм. У результаті отримуємо щільність ребер на дюйм на рівні 21 FPI.

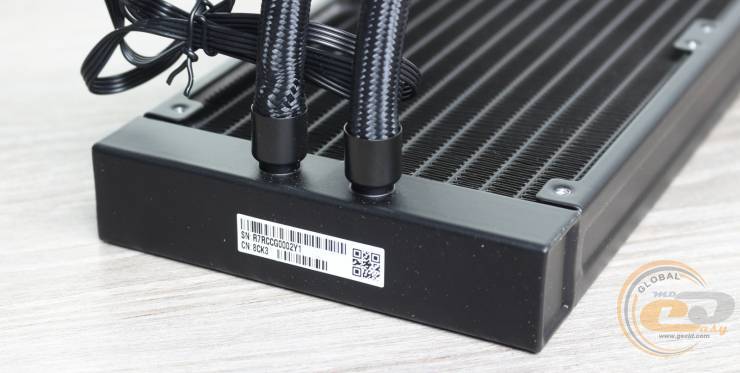

На одному з торців радіатора розмістилася наклейка з серійним номером і штрих-кодом, а також місце виходу двох фітингів, на які напресовані шланги. Вони поміщені у нейлонове обплетення та мають довжину 40 см, якої цілком вистачить для будь-якого варіанту установки РСО у корпусі.

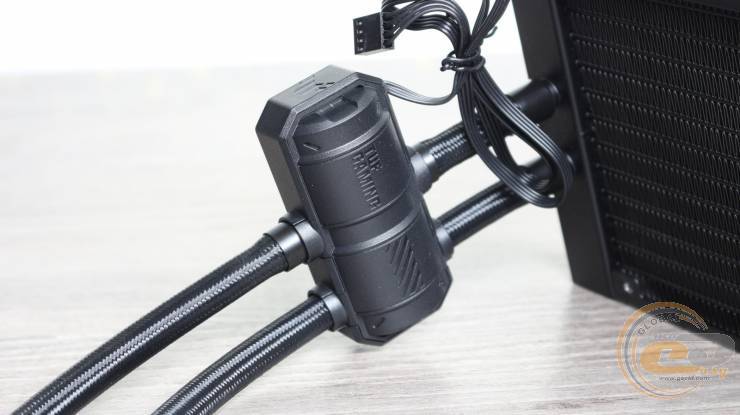

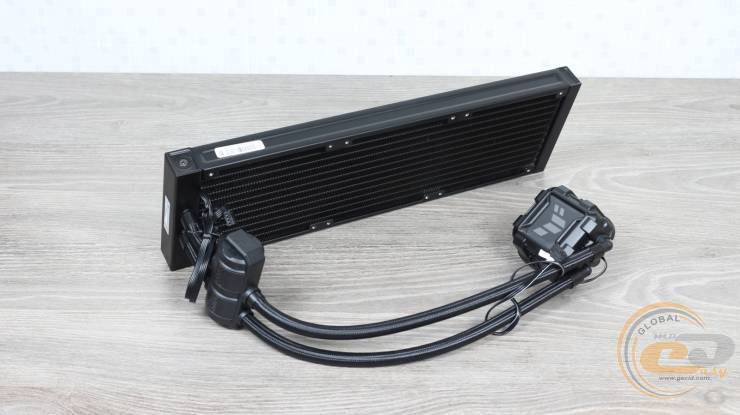

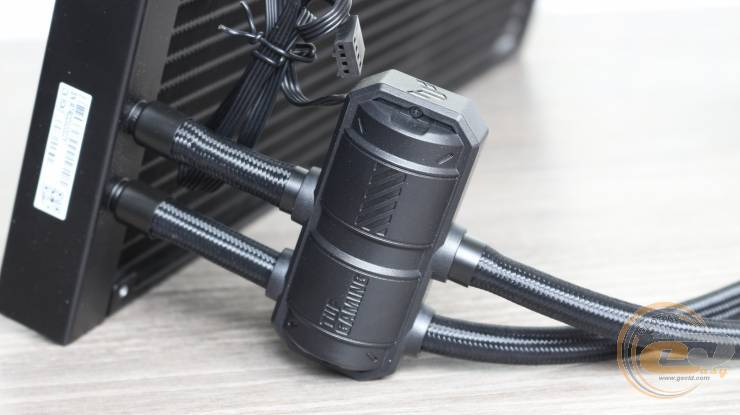

Пластикова коробочка помпи «висить» на шлангах на відстані приблизно 5 см від радіатора. Усередині неї знаходиться моторчик, що розвиває швидкість до 5500 об/хв та підтримує ШІМ-регулювання швидкості. Звісно без фірмових написів та логотипу на коробочці не обійшлося. За живлення помпи відповідає кабель з чотирма жилами, без обплетення, довжиною 51 см.

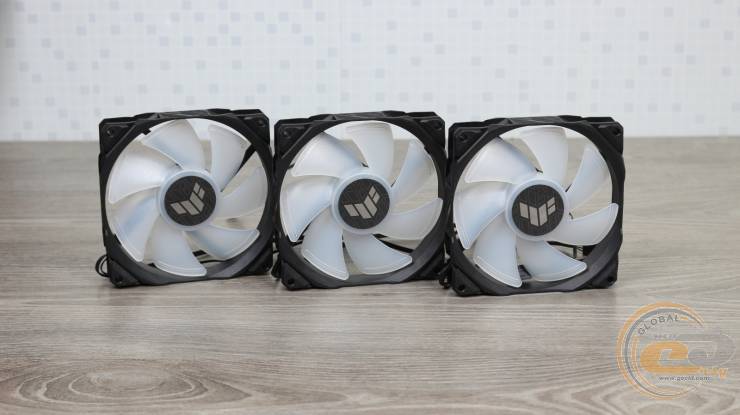

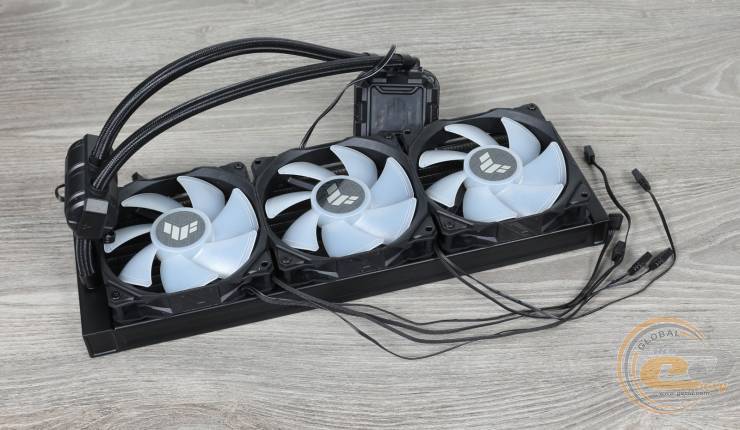

За обдув радіатора відповідають три вентилятори ASUS TUF GAMING FAN MODEL 12 ARGB (CF1225H12S). Їх корпус виконаний з пластику чорного кольору, а лопаті – напівпрозорого білого кольору. Згідно з офіційними даними, вони підтримують ШІМ-регулювання швидкості обертання лопатей у діапазоні 800 – 2000 ±10% об/хв із максимальним рівнем шуму не більше за 29 дБ(А). Заявлений максимальний повітряний потік знаходиться на позначці 67 CFM або 113,8 м³/год, а статичний тиск дорівнює 3 мм вод. ст. Вздовж кінчиків лопатей передбачені невеликі канавки, покликані зменшити шум від повітряного потоку.

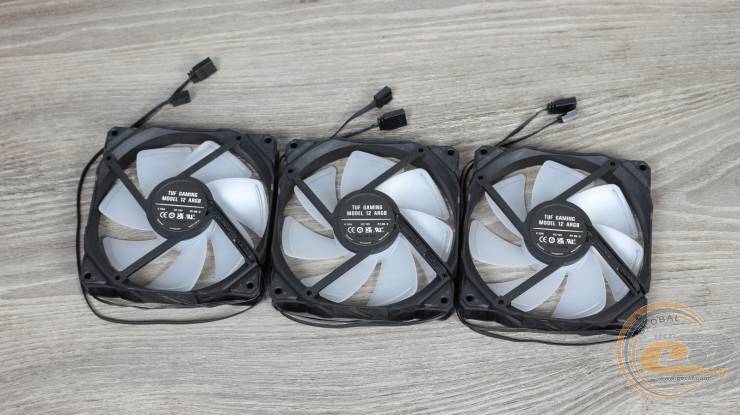

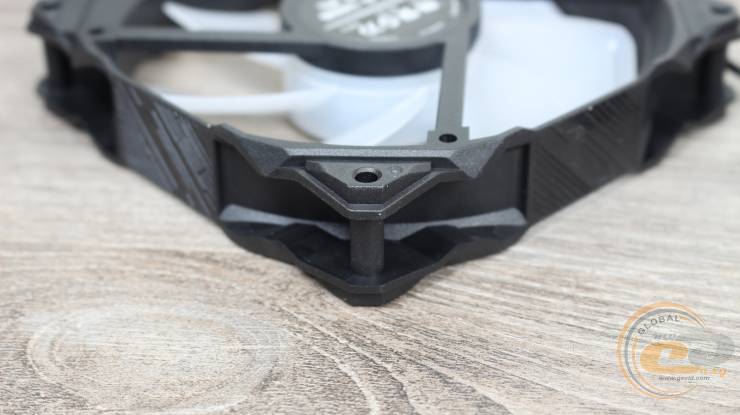

Пластикові рамки вентиляторів по кутах позбавлені гумових демпферів для гасіння вібрації, проте отримали захист від пилу за стандартом IP5X. Теоретично це дозволить їм без проблем працювати навіть у досить суворих умовах.

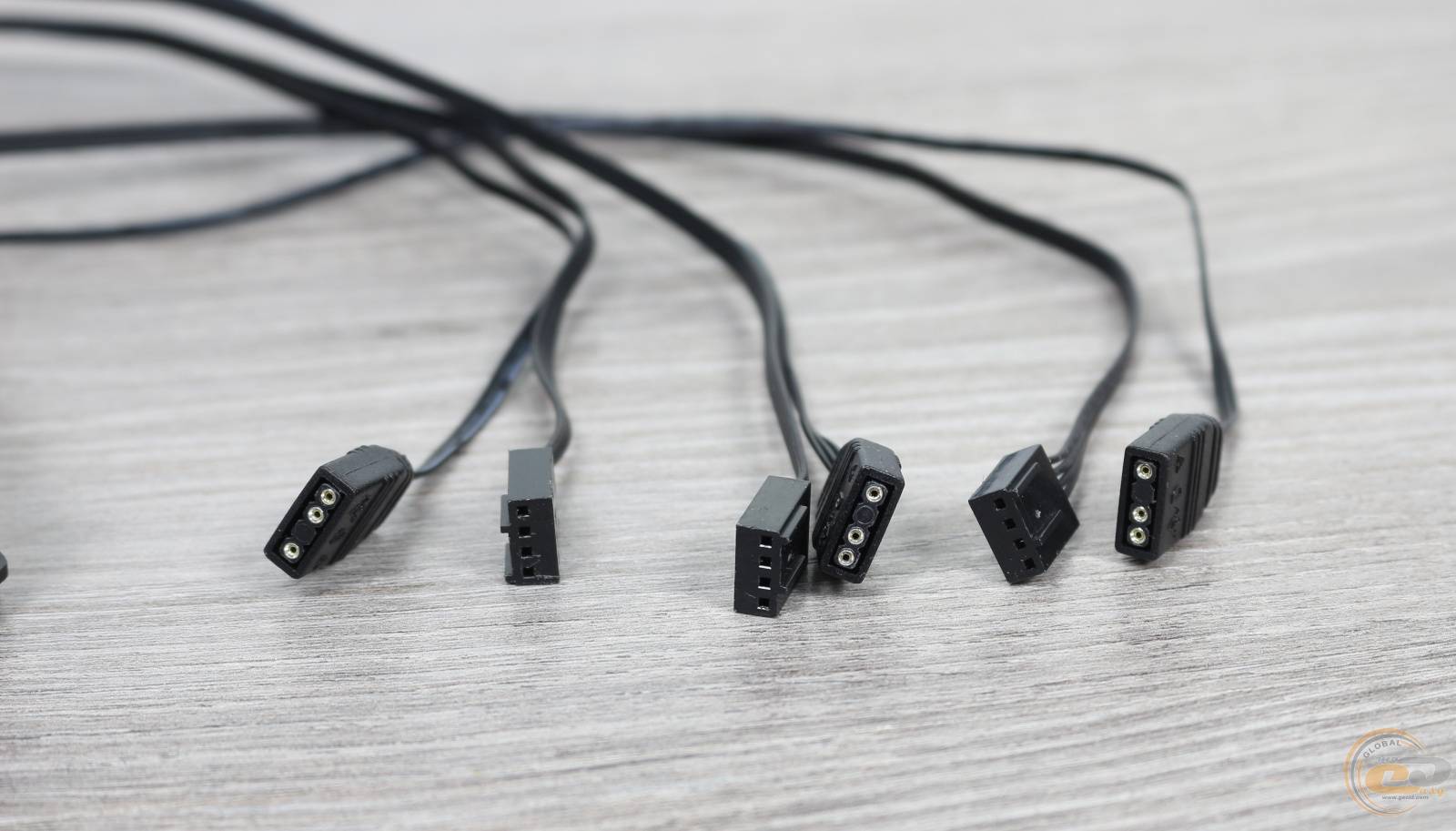

Для подачі живлення вентиляторів використовуються 4-контактні кабелі довжиною 33 см, а для підключення їх підсвічування – 33,5 см. Для роботи підсвічування материнська плата повинна підтримувати хоча б одну колодку Addressable led (+5VDG) - звичайні роз’єми для світлодіодних стрічок +12V RGB не підходять.

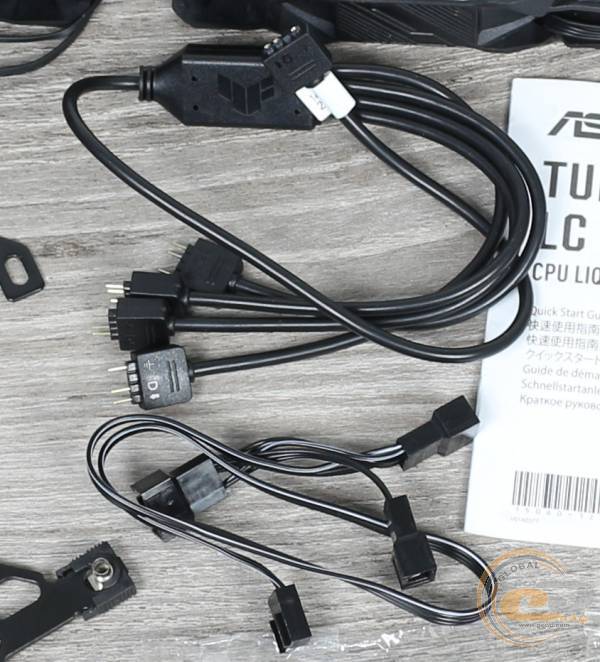

Якщо ж у вас обмежена кількість FAN-роз’ємів на платі – у комплекті знаходиться розгалужувач, який дозволить під’єднати усі три вентилятори до одного конектору. Подібний «фокус» можна реалізувати із підсвічуванням, адже відповідний розгалужувач також є у наборі.

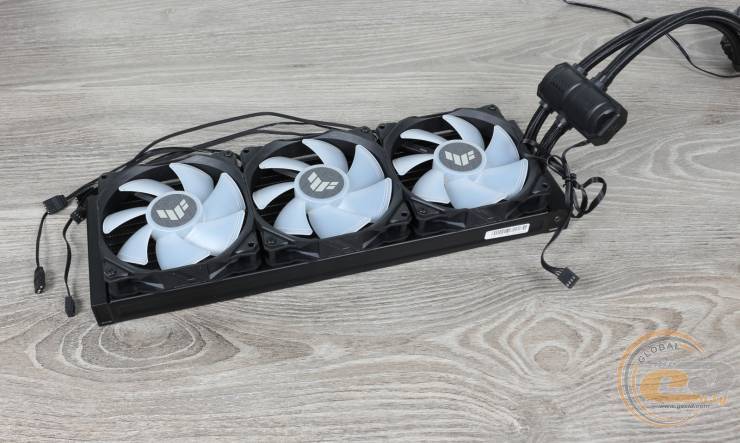

Кріплення пропелерів до радіатора здійснюється за допомогою дванадцяти довгих комплектних гвинтів з хрестоподібною головкою. Зібрана система разом з вентиляторами та з урахуванням голівок гвинтів кріплення має товщину в 56 мм у профіль.

Процес встановлення

Система охолодження ASUS TUF Gaming LC II 360 ARGB сумісна з більшістю сучасних процесорних роз'ємів, а саме - AMD Socket AM4 / AM5 та Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1200 / LGA1700.

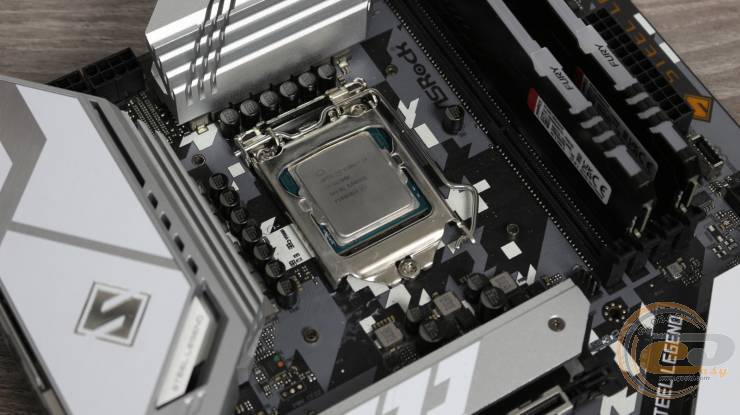

Комплектна інструкція завдяки детальним малюнкам цілком зможе максимально відповісти на ваші питання, що можуть виникнути в процесі встановлення цієї РСО. Ми ж покажемо варіант монтажу на материнську плату з роз'ємом Intel Socket LGA1200 .

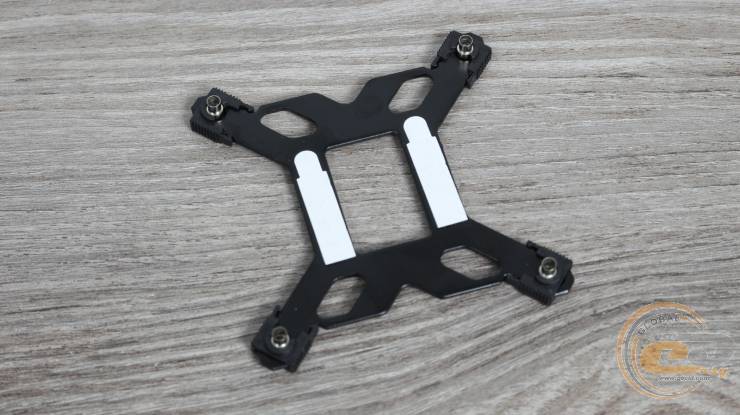

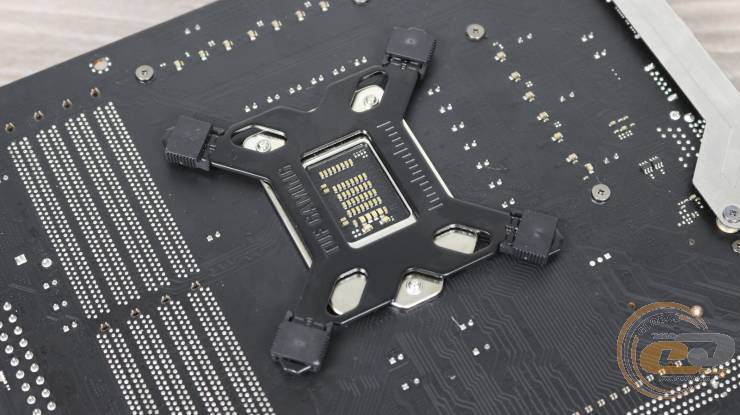

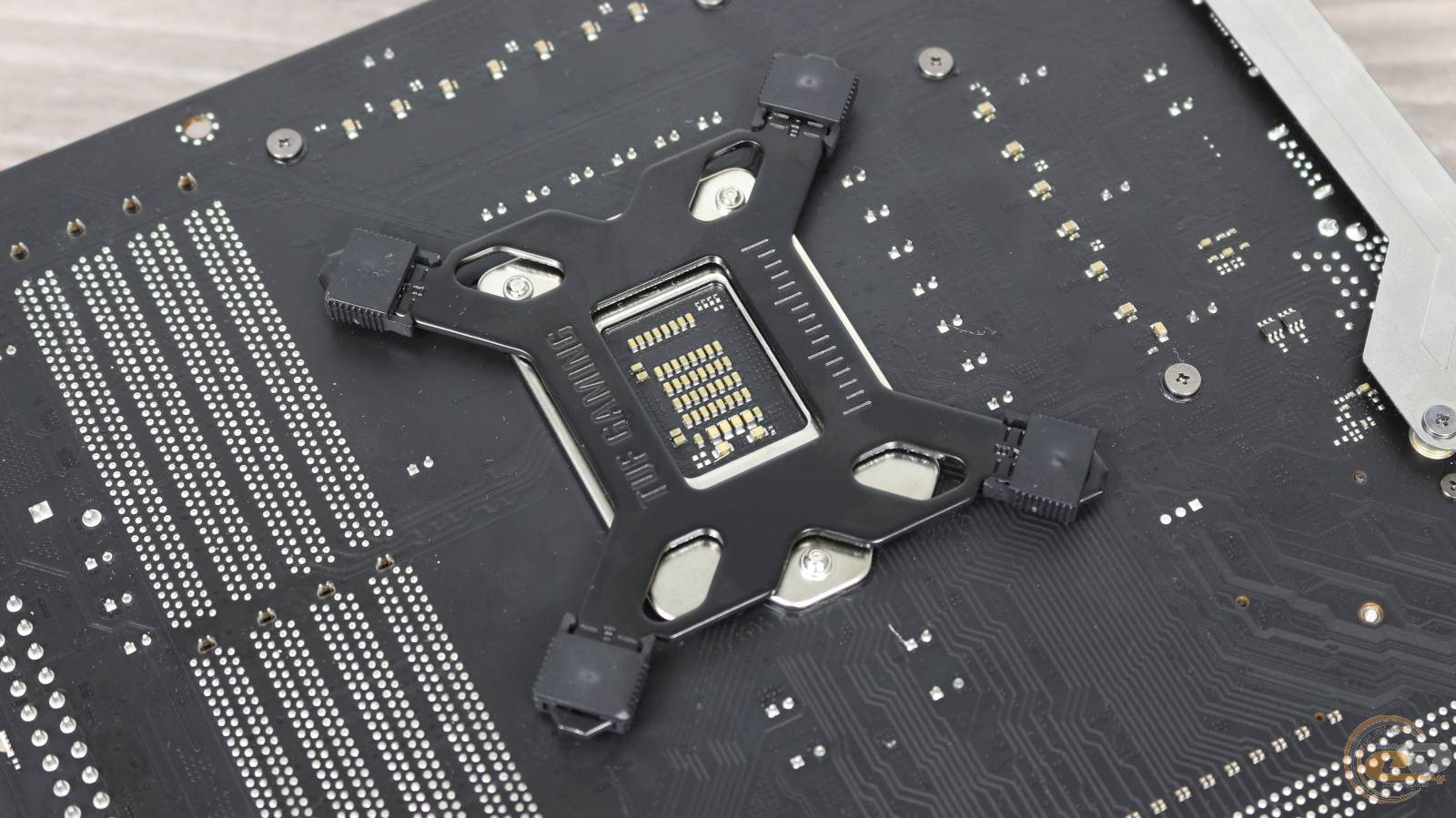

Спочатку вам знадобиться підсилювальна пластина для кріплень роз’ємів Intel. На ній потрібно буде пересунути пластикові фіксатори у положення відповідно до обраного процесорного роз’єму та прикласти її до отворів кріплення на звороті материнської плати.

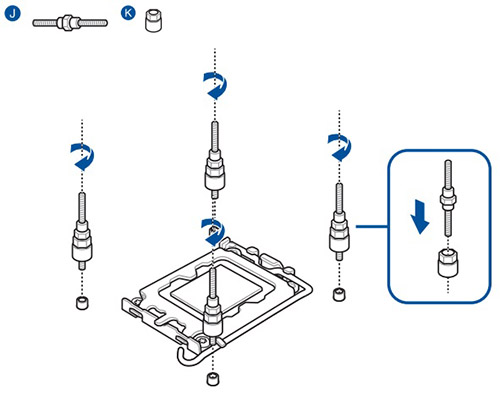

Після цього з фронтальної сторони у відповідні отвори потрібно буде встановити чотири пластикові шайби та таку ж кількість стійок.

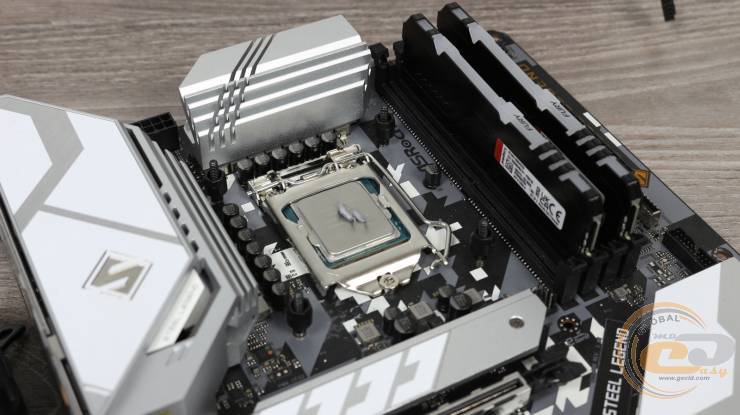

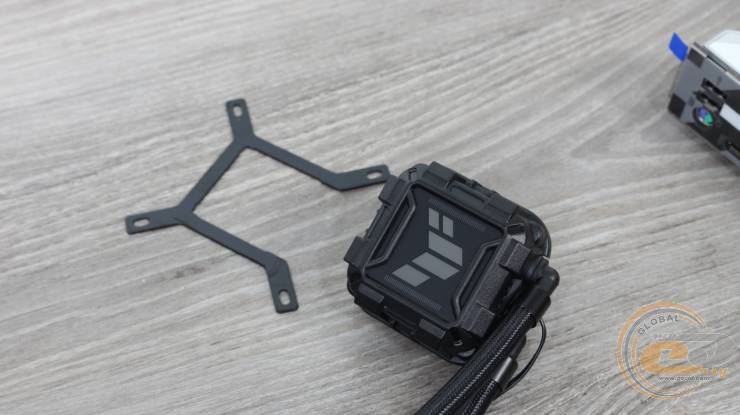

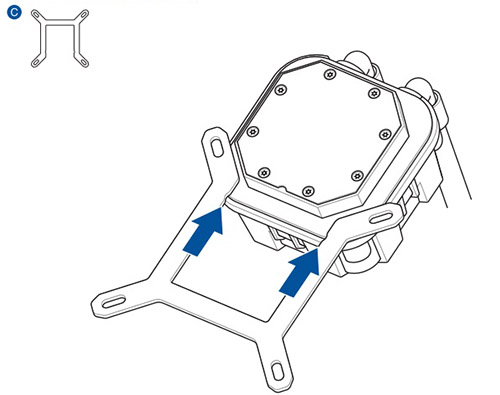

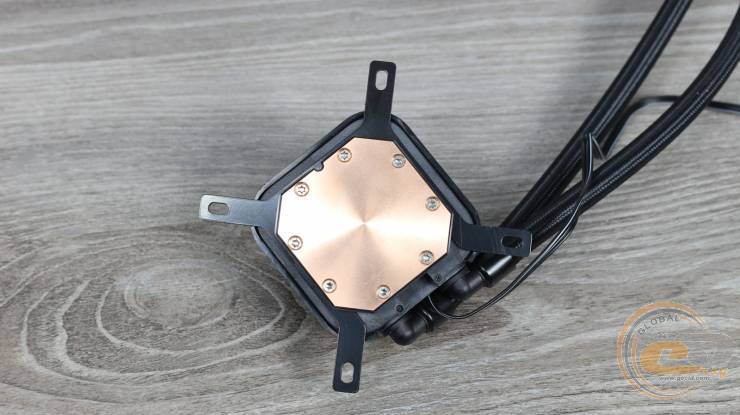

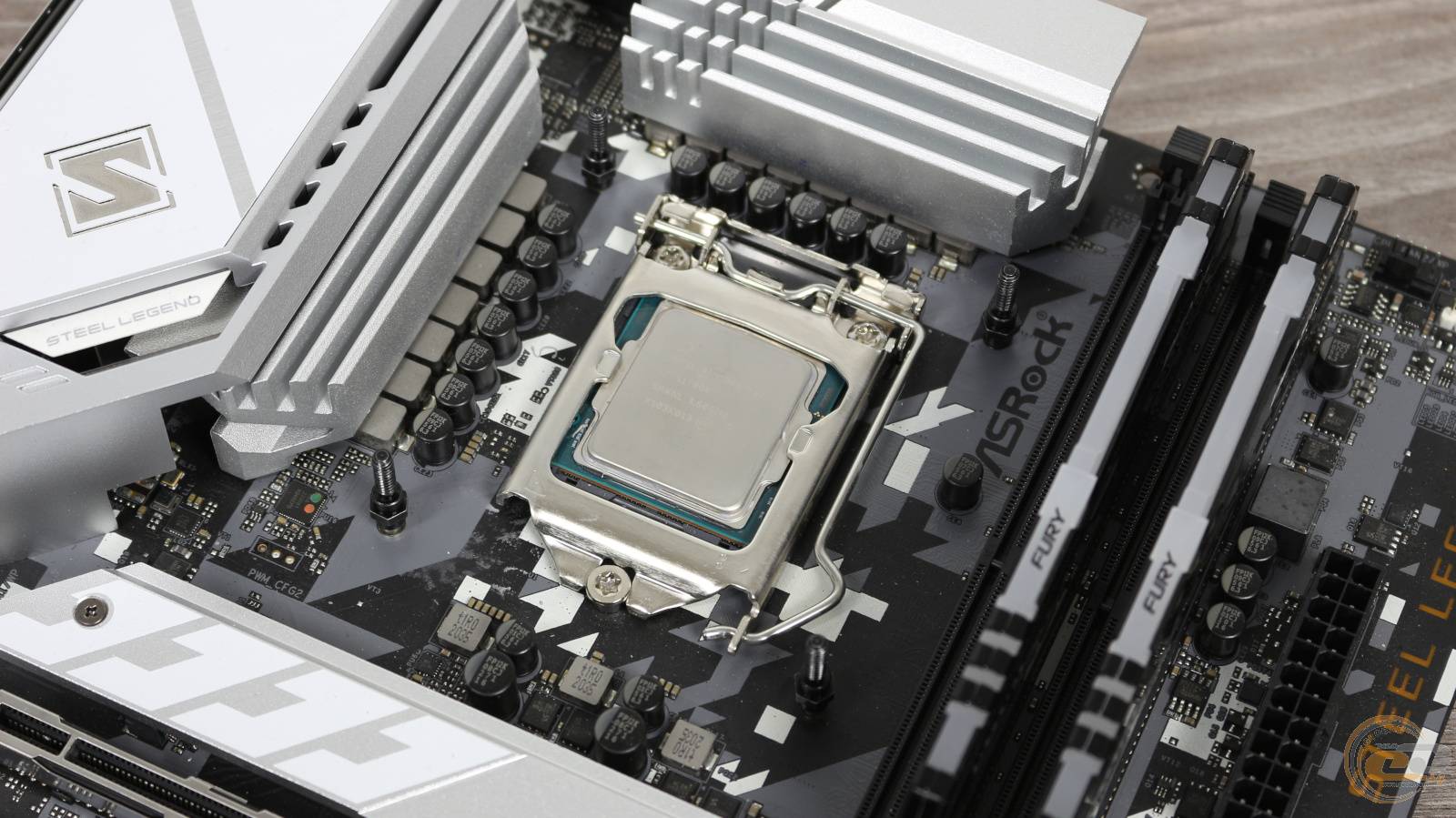

Наступним кроком буде нанесення термопасти на ваш процесор. Далі, знаходите рамку кріплення для роз’ємів Intel та встановлюєте її на водоблок. Дуже добре, що процес її встановлення не потребує жодних додаткових інструментів. І не забутьте зняти з мідної основи захисну плівку.

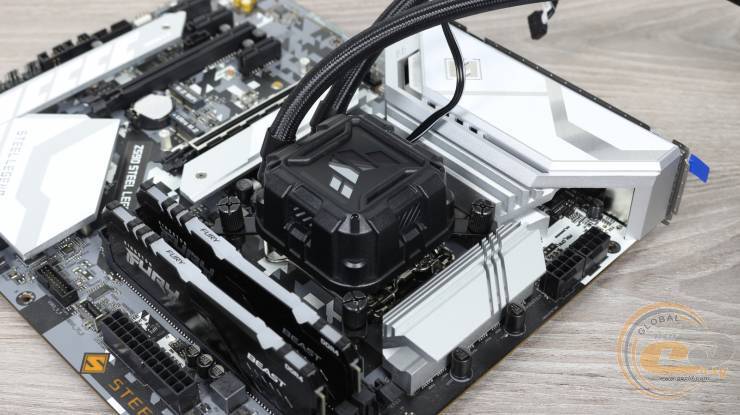

Тепер вам потрібно буде прикрутити водяний блок чотирма металевими гайками з накатаною голівкою.

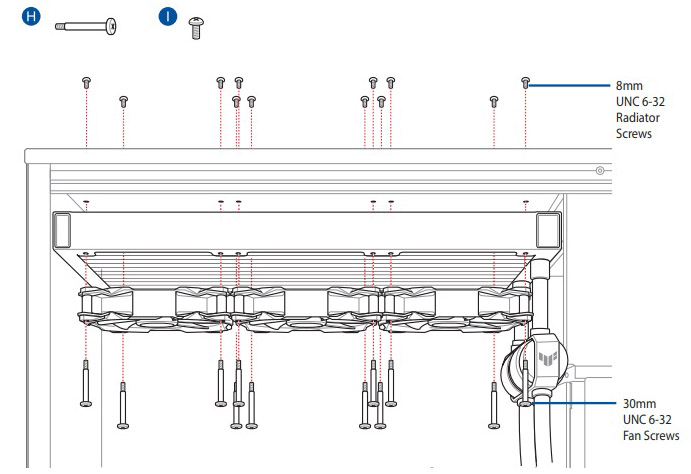

Ну і останнім кроком буде встановлення радіатору з прикрученими вентиляторами у бажане місце на корпусі за допомогою відповідних комплектних гвинтів та під’єднання живлення і підсвічування для вентиляторів, помпи та водоблоку.

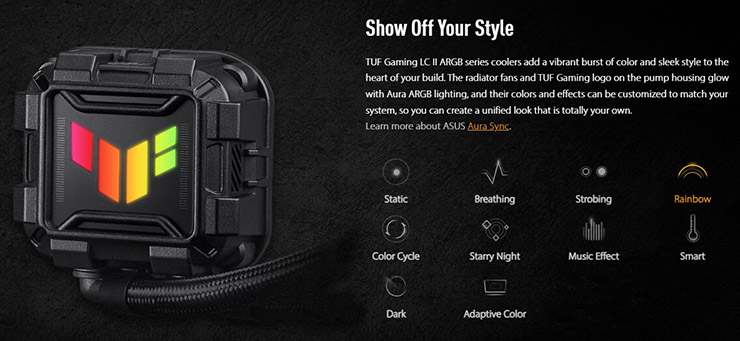

У плані ефектів та кольорів ілюмінації цієї РСО користувачу надається достатньо широкий вибір. Також передбачена можливість синхронізувати усе це з іншими компонентами системи за допомогою фірмового ПЗ ASUS Aura Sync.

Тестування

Найменування	Модель
Процесор	Intel Core i7-11700K (Socket LGA1200, 8 / 16, 16 МБ L3, 3.6 – 5.0 ГГц, TDP 125 Вт)

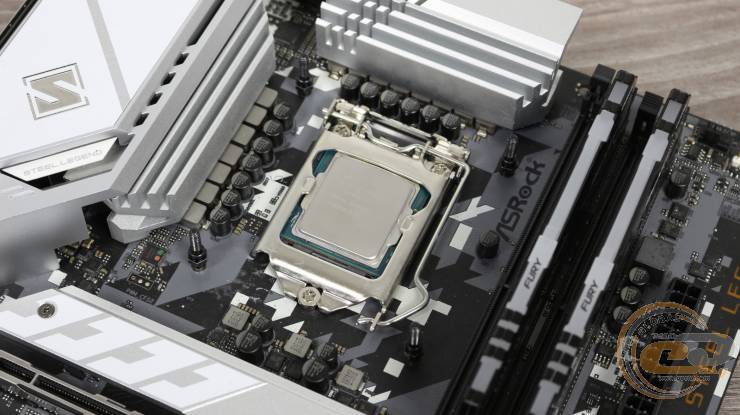

Материнська плата	ASRock Z590 Steel Legend (LGA1200, Z590, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston Fury (KF436C18BBAK2/32)
Відеокарта	Palit GeForce RTX 3090 GamingPro OC 24 GB DDR6X
SSD	Kingston HyperX FURY SSD (SHFS37A/240G)
Блок живлення	DeepCool PM800D, 800 Вт
Корпус	be quiet! Silent Base 802 Window Black
Термопаста	Комплектна термопаста

Зазначимо, що під час тестування РСО задній вентилятор на корпусі встановлювався на видув, а передні корпусні вентилятори працювали на вдув зі швидкістю 1000 об/хв.

В BIOS материнської плати нами було увімкнено технологію Intel Adaptive Boost Technology для того щоб тепловиділення процесору Intel Core i7-11700K було якомога більшим. Так під час тесту AIDA Stress CPU частота процесора становила 4600 МГц та напруга 1,312 В, а от при Stress FPU частота процесора залишалась на тому ж рівні - 4600 МГц, а напруга збільшилась до 1,37 В. Тротлінг під час тестування не спостерігався.

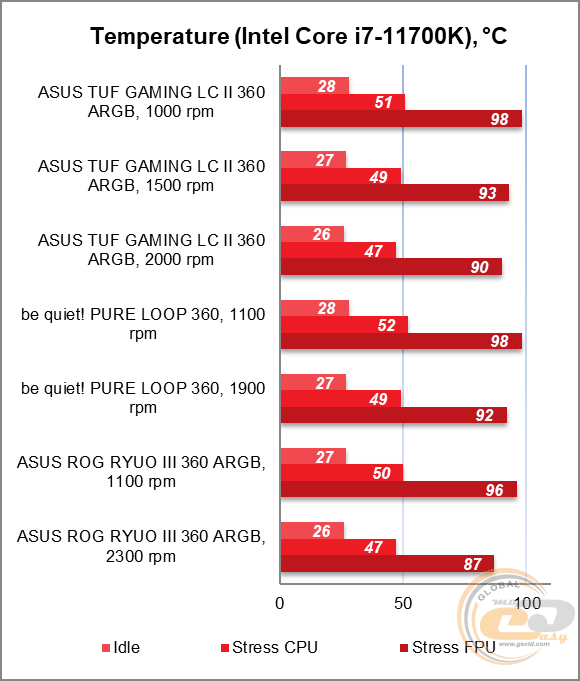

ASUS TUF Gaming LC II 360 ARGB демонструє трохи кращі результати, ніж подібна за будовою РСО be quiet! Pure Loop 360. Різниця температур при максимальній швидкості у найбільш тяжкому режимі досягає 2°C на користь героїні нашого огляду.

А от при порівнянні з ASUS ROG RYUO III 360 ARGB піддослідна втрачає свою перевагу у температурах. Так різниця, не на її користь, на максимальних обертах складає 3°C.

А тепер про ще один важливий аспект – рівень шуму вентиляторів на радіаторі.

Робочого діапазону регулювання від 1000 до 2000 об/хв буде цілком достатньо аби задовольнити потреби не тільки любителів тиші, а й тих, хто бажає отримати низькі температурні значення.



Підсумки

ASUS TUF Gaming LC II 360 ARGB вийшла досить самобутньою як для представлених на ринку моделей РСО від ASUS. Хоч варіант з виносом помпи за межі водоблоку не назвати чимось кардинально новим, проте все ж, як бачимо з тестування – вийшло навіть краще, ніж у конкурентів. Широка сумісність з кількома поколіннями роз'ємів для процесорів робить РСО TUF Gaming LC II 360 ARGB придатною практично для будь-якої збірки ПК. Більше того, аби забезпечити реалізацію будь-якого варіанту встановлення радіатора у сучасні корпуси – виробник збільшив довжину з’єднувальних шлангів до 40 см. Для любителів добротного підсвічування тут також є усе необхідне. Єдине що вам знадобиться для роботи ілюмінації - ваша материнська плата повинна мати хоча б одну колодку Addressable LED (+5VDG).

У плані продуктивності ASUS TUF Gaming LC II 360 ARGB хоч не вдалось досягти висот High-End сегменту трисекційних рішень з серії ROG, проте вона стовідсотково змогла забезпечити цілком конкурентний рівень з урахуванням різниці у позиціонуванні цих продуктів. До того ж, тут виробник подбав про зниження рівня шуму та вібрацій під час роботи РСО та надав цілих шість років гарантії на виріб. При всіх перерахованих перевагах,  система охолодження має досить прийнятну ціну - 6649 грн, особливо, як для якісного продукту серії TUF Gaming.

Переваги:

• добротна продуктивність у своєму ціновому сегменті;
• RGB-підсвічування вентиляторів та водоблоку;
• стильний промисловий дизайн;
• трохи спрощене встановлення за рахунок використання механізму фіксації «встанови і поверни»;
• підтримка достатньої кількості платформ від AMD та Intel;
• шестирічна гарантія.

Особливості:

• для роботи підсвічування вентиляторів необхідна колодка Addressable LED (+5VDG);
• все ще помітний рівень шуму при високій швидкості обертання вентиляторів.

Автор: Іван Моргун

Висловлюємо подяку українському представництву компанії ASUS за надану для тестування РСО.
