Огляд процесорної системи рідинного охолодження ASUS ROG Ryujin III 360 ARGB: вдалий представник High-End сегменту

Нещодавно ASUS представила нову лінійку High-End систем водяного охолодження ASUS ROG Ryujin III. У ній зберігся 3,5-дюймовий дисплей, знайомий вам з попереднього покоління. А ось до переваг можна віднести нову помпу Asetek восьмого покоління, оснащену 3-фазним електродвигуном та послідовне магнітне підключення вентиляторів. Звичайно, є й багато інших покращень – про них ми розповімо далі.

Тестувати будемо модель ASUS ROG Ryujin III 360 ARGB. Знайти її у продажу в Україні ви поки що не зможете, тому, як варіант, пропонуємо вам орієнтуватися на рекомендовану ціну у $410. Тепер давайте детально ознайомимося з її характеристиками.

Специфікація

Модель	ASUS ROG Ryujin III 360 ARGB
Підтримка процесорних роз'ємів	AMD Socket AM4 / AM5 Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1200 / LGA1700
Термоінтерфейс	Нанесений на підошву водоблока
Довжина з'єднувальних шлангів, мм	400
Радіатор
Матеріал	Алюміній
Розміри, мм	399.5 х 120 х 30
Водоблок
Розміри, мм	89 х 91 х 101
Швидкість роботи помпи, об/хв	800 – 3600 ± 10%
Номінальна напруга живлення, В	12
Роз'єм живлення	4-контактний
Довжина кабелю живлення / підсвічування, см	35 / 90
LED-підсвічування	Є
Вентилятори
Модель	ASUS ROG MF-12S ARGB (CF1225H12D)
Розміри, мм	120 х 120 х 25
Кількість	3
Підтримка ШІМ-регулювання швидкості обертання лопатей	Є
LED-підсвічування	Є
Напруга живлення, В	12
Швидкість обертання, об/хв	600 – 2200 ± 10%
Рівень шуму, дБА	до 36,45
Максимальний повітряний потік, CFM (м3/год)	70,07 (119,05)
Статичний тиск, мм вод. ст.	3,88
Роз'єм живлення	4-контактний
Довжина кабелю живлення / підсвічування, см	63 / 63
Гарантія, років	6
Сайт виробника	ASUS
Сторінка продукту	ASUS ROG Ryujin III 360 ARGB

Упаковка та комплектація

Система охолодження має картонну коробку у фірмовому стилі та кольорах бренду ROG із зображенням самого пристрою на передньому боці. А от на зворотному, як завжди, знаходиться докладна специфікація і опис основних переваг даної моделі.

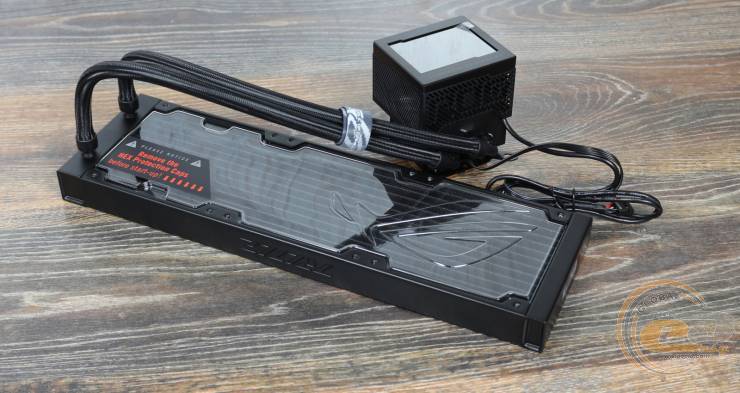

Для захисту ребер радіатора від пошкоджень під час транспортування ASUS встановила на них пластикові захисні ковпачки з обох сторін.

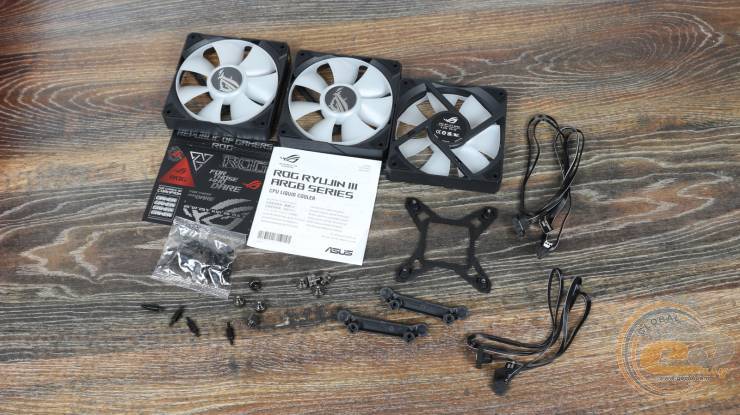

У комплект постачання, крім радіатора з водяним блоком та трьох вентиляторів входить:

• інструкція користувача;
• набір наліпок;
• пластикова пластина-тримач для кріплень роз’ємів Intel;
• два пластикові кріплення-адаптери під роз’єми AMD AM4 та AM5;
• чотири металеві гвинтові опори кріплення під усі підтримувані процесорні роз’єми;
• чотири металеві гайки з накатаною голівкою для фіксації на AMD AM4 та Intel LGA1700;
• чотири металеві гайки з накатаною голівкою та смугою посередині для фіксації на AMD AM5 та Intel LGA115х/1200;

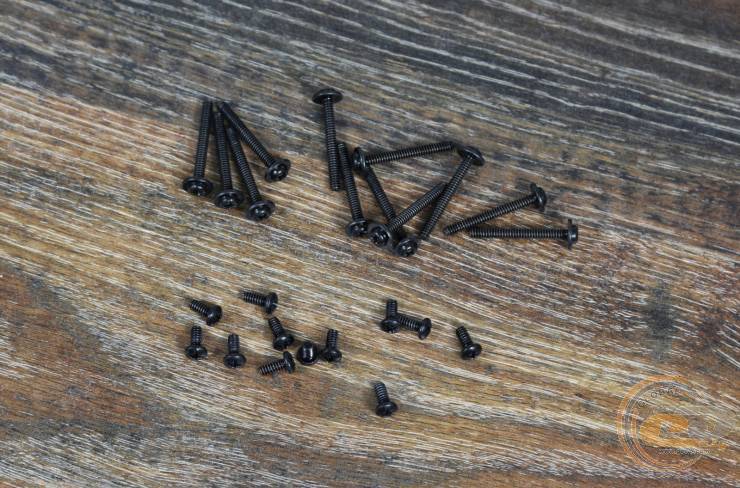

• 12 довгих гвинтів для кріплення вентиляторів;
• 12 коротких гвинтів для кріплення радіатора до корпуса;
• два комбіновані кабелі для підключення живлення та підсвічування на вентиляторах з магнітним кріпленням;
• пластикова клубна карта ASUS з індивідуальним номером та прихованим кодом.

Зовнішній вигляд та конструкція

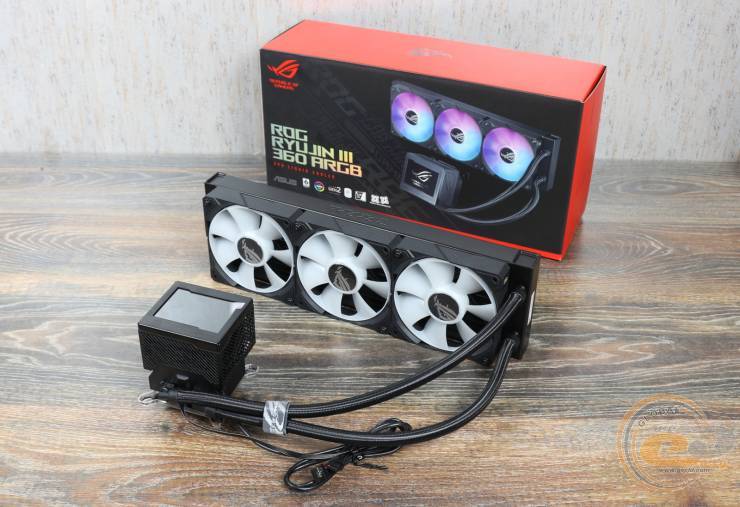

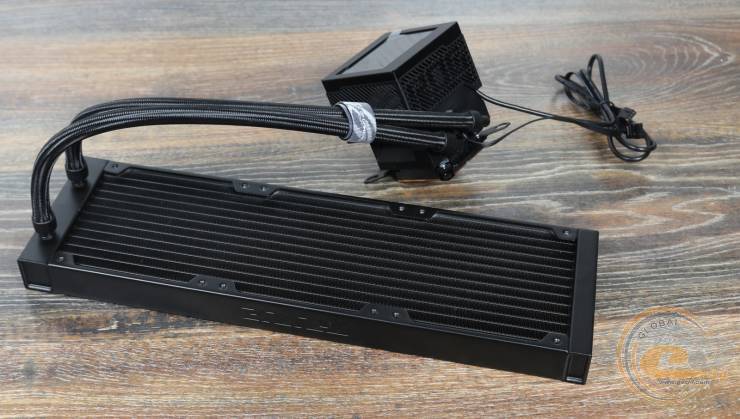

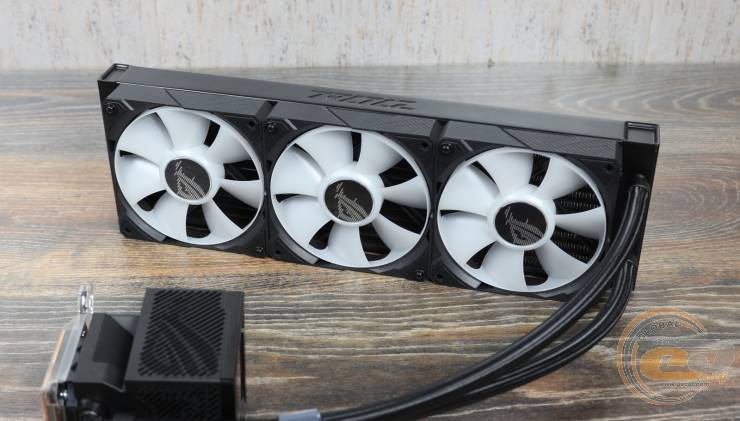

На перший погляд конструкція системи охолодження мало чим відрізняється від подібних рішень конкурентів. До її складу входить пара звичних елементів: помпа і радіатор. Між собою вони пов'язані двома гнучкими шлангами в нейлоновому обплетенні довжиною 400 мм. На них розміщена багаторазова липка стрічка «Velcro» для їх більш зручної фіксації або для вкладання кабелів. Виробник заявляє що внутрішній діаметр шлангів збільшено до 7 мм.

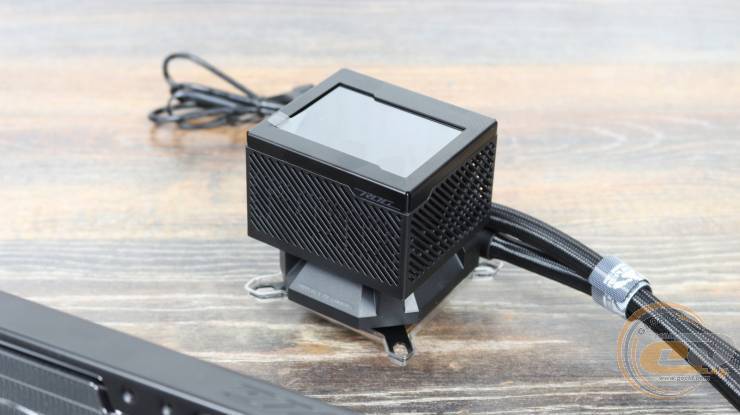

Водоблок у ASUS ROG Ryujin III 360 ARGB отримав певні оновлення. Він має форму прямокутного паралелепіпеду та зроблений з пластику. На його верхній частині розміщено знімний 3,5″ рідкокристалічний дисплей, покращення якого полягають у збільшеному до 32 МБ обсягу пам’яті, підтримці кліпів довжиною до 2000 кадрів, частоті оновлення рівній 60 кадрам за секунду та 24-бітній палітрі кольорів. Загальні габарити водоблока з урахуванням кріплення становлять 89 х 91 х 101 мм. Рамки дисплею у свою чергу рівні 87 х 78 мм. На водоблоці він тримається за допомогою магнітних кріплень.

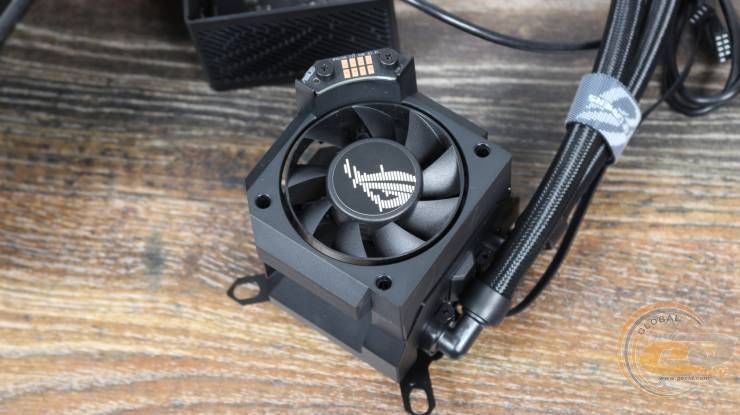

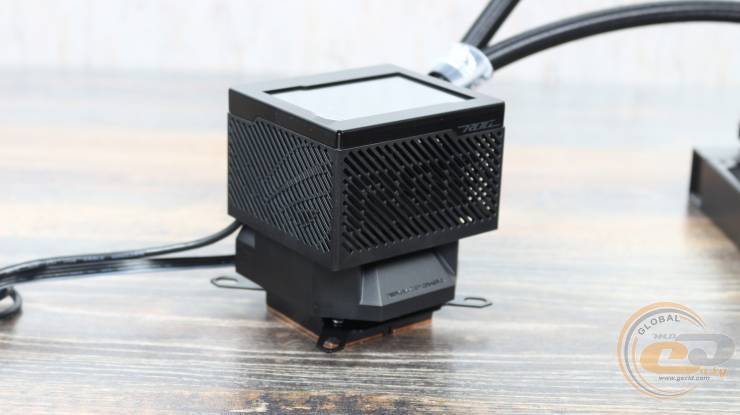

Боковини верхньої частини водоблока мають решітчасту структуру, оскільки слугують для проходження повітря, необхідного для маленького 60-мм вентилятора, який розташований всередині. Він знаходиться під дисплейним блоком та обдуває силові елементи живлення навколо процесора. При встановленні водоблоку шлангами донизу, два вихідні отвори спрямовуються вгору та в сторону задньої панелі. Саме там зазвичай розташовані радіатори зони VRM. Швидкість вентилятора складає від 800 до 5100 об/хв. Попередимо вас про те, що логіка керування помпою та вентилятором знаходиться в дисплейному блоці і якщо його від’єднати від водоблоку під час роботи, обидва елементи миттєво вийдуть на свою максимальну швидкість.

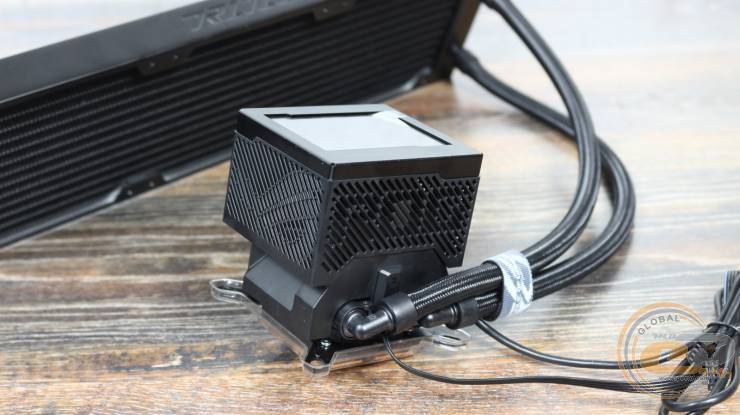

Шланги приєднуються до водяного блоку Г-подібними фітингами, які можна повертати майже на 180 градусів.

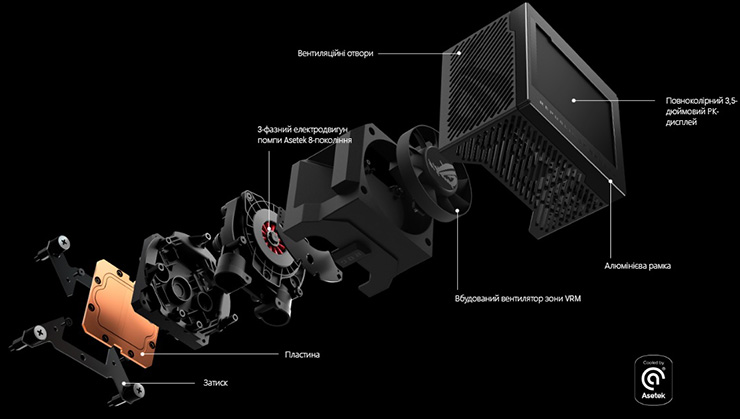

Як ми вже казали, всередині водоблока розмістилась помпа восьмого покоління від Asetek, оснащена 3-фазним електродвигуном, який забезпечує максимальну ефективність охолодження з більшим потоком, меншим спротивом та зниженим рівнем шуму. Вона має діапазон швидкості від 800 до 3600 об/хв, який регулюється за допомогою ШІМ.

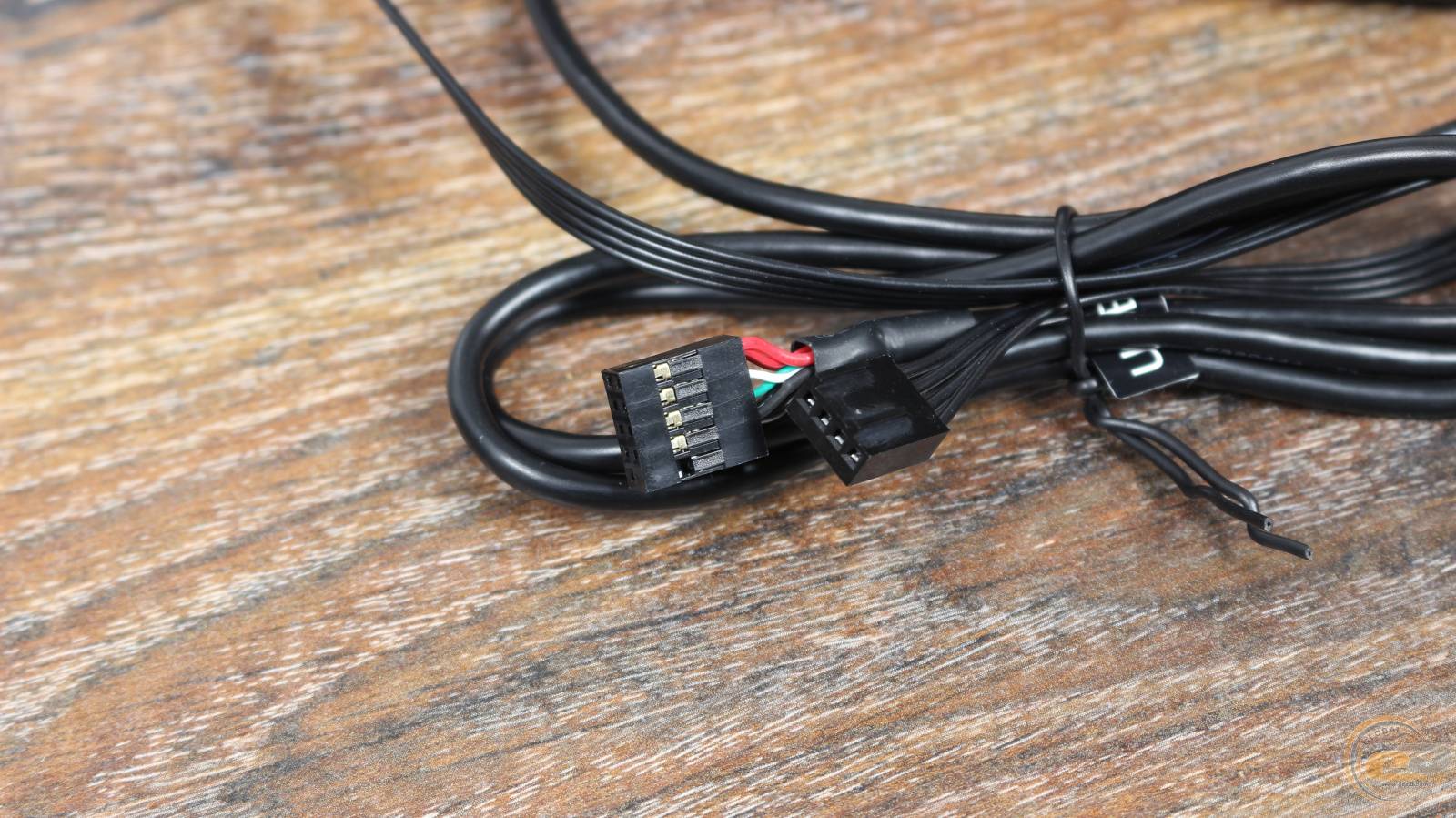

Два кабелі для живлення помпи та керування дисплеєм заходять в корпус позаду між шлангами та з кута дисплейного блоку. Для підключення живлення використовується стандартний 4-контактний кабель без обплетення довжиною 36 см. Для роботи дисплею потрібно буде підключити другий кабель довжиною 93 см до колодки USB 2.0 на материнській платі.

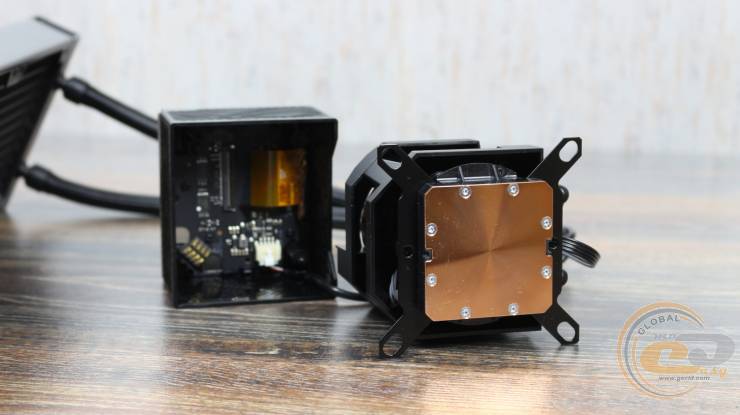

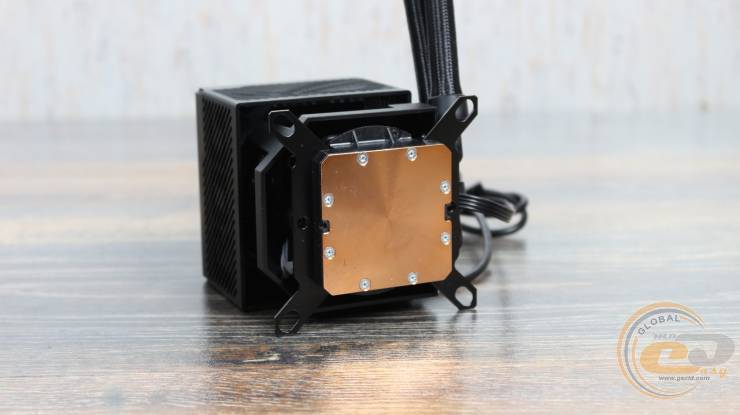

Основа водяного блоку мідна, має форму квадрата зі скошеними кутами та розміром 56х56 мм. Зафіксована вона вісьмома гвинтами типу «Torx». Шліфування тут йде концентричними колами від центру. З коробки на основі має бути нанесена термопаста, але її немає, оскільки система вже використовувалась раніше.

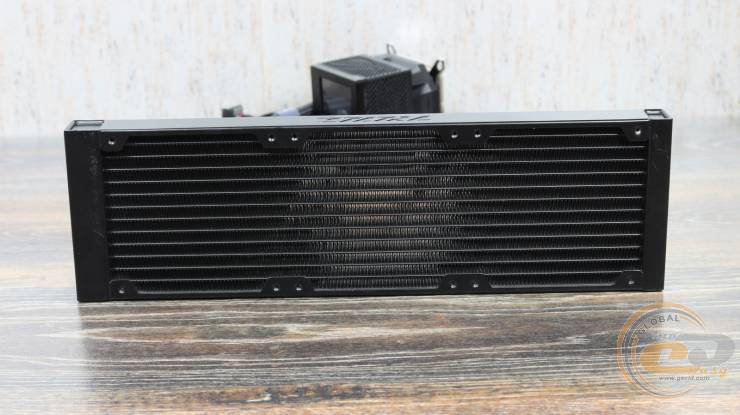

Радіатор РСО ASUS ROG Ryujin III 360 ARGB виготовлений з алюмінію та має такі розміри – 399,5 х 120 х 30 мм. У бокових ребрах жорсткості можна побачити три набори посадкових отворів для 120-мм вентиляторів. Конструкція радіатора являє собою 14 поздовжніх каналів, по якім тече холодоагент. Між ними упаяні безліч ребер стрічкового типу. Їхня товщина становить 0,1 мм, а середня відстань між ними близько до 1,5 мм. У результаті отримуємо щільність ребер на дюйм на рівні 20 FPI. Вага РСО без вентиляторів дорівнює 1261 г.

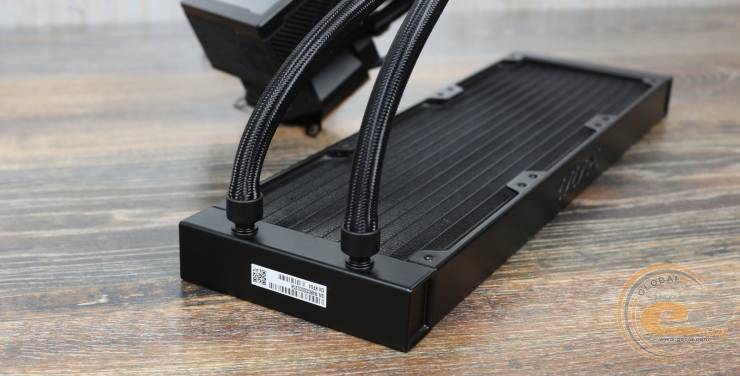

На одному з торців радіатора розмістилася наклейка з серійним номером і штрих-кодом, а також місце виходу двох фітингів, на які напресовані шланги.

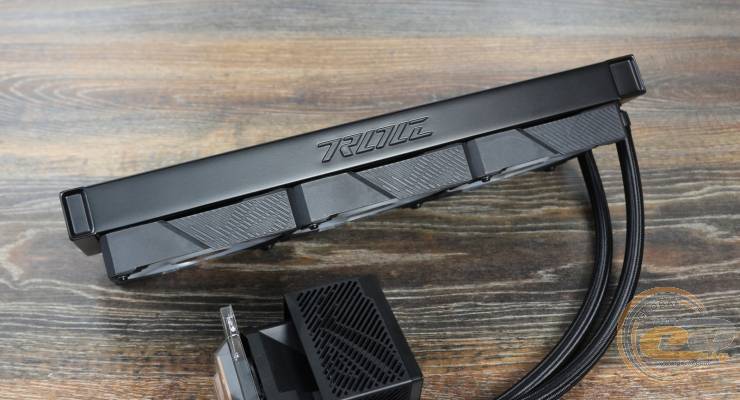

На бокових гранях можна побачити проштампований напис ROG.

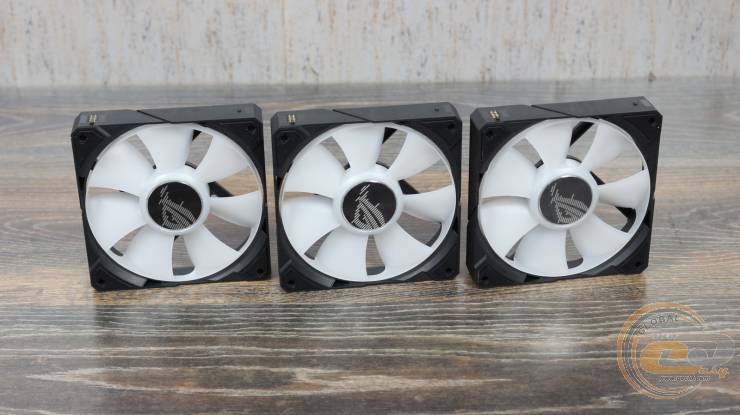

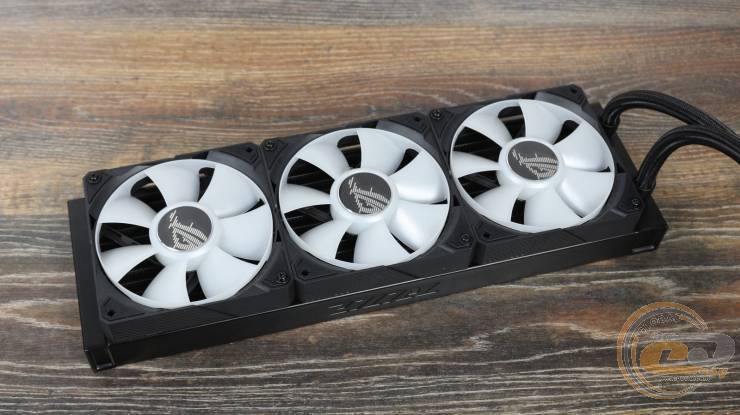

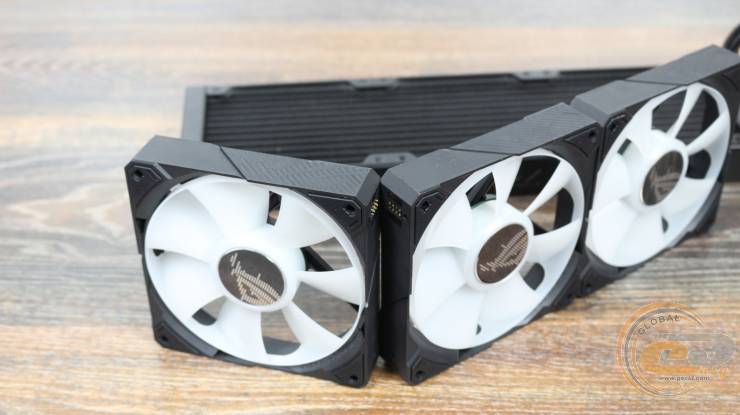

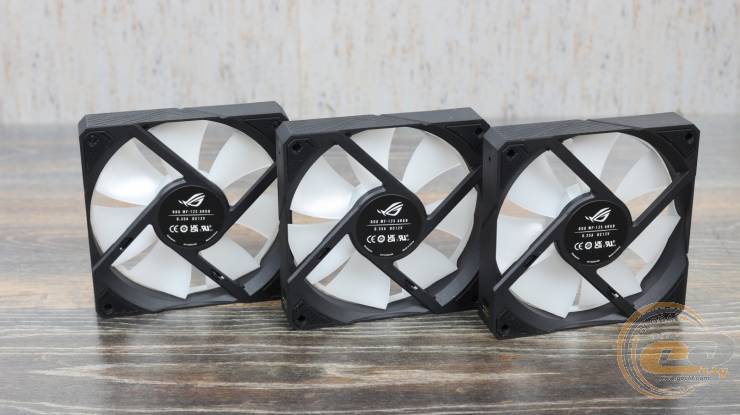

За обдув радіатора відповідають три вентилятори ASUS ROG MF 12S ARGB (CF1225H12D). Їх корпус виконаний з пластику чорного кольору, а лопаті – напівпрозорого білого кольору. Згідно з офіційними даними, вони підтримують ШІМ-регулювання швидкості обертання лопатей у діапазоні 600 – 2200 ±10% об/хв із максимальним рівнем шуму не більше за 36,45 дБ(А). Заявлений максимальний повітряний потік знаходиться на позначці 70,07 CFM або 119,05 м³/год, а статичний тиск дорівнює 3,88 мм вод. ст. Пластикова рамка кожного вентилятора має наклеєні по кутах гумові демпфери вібрації з обох сторін.

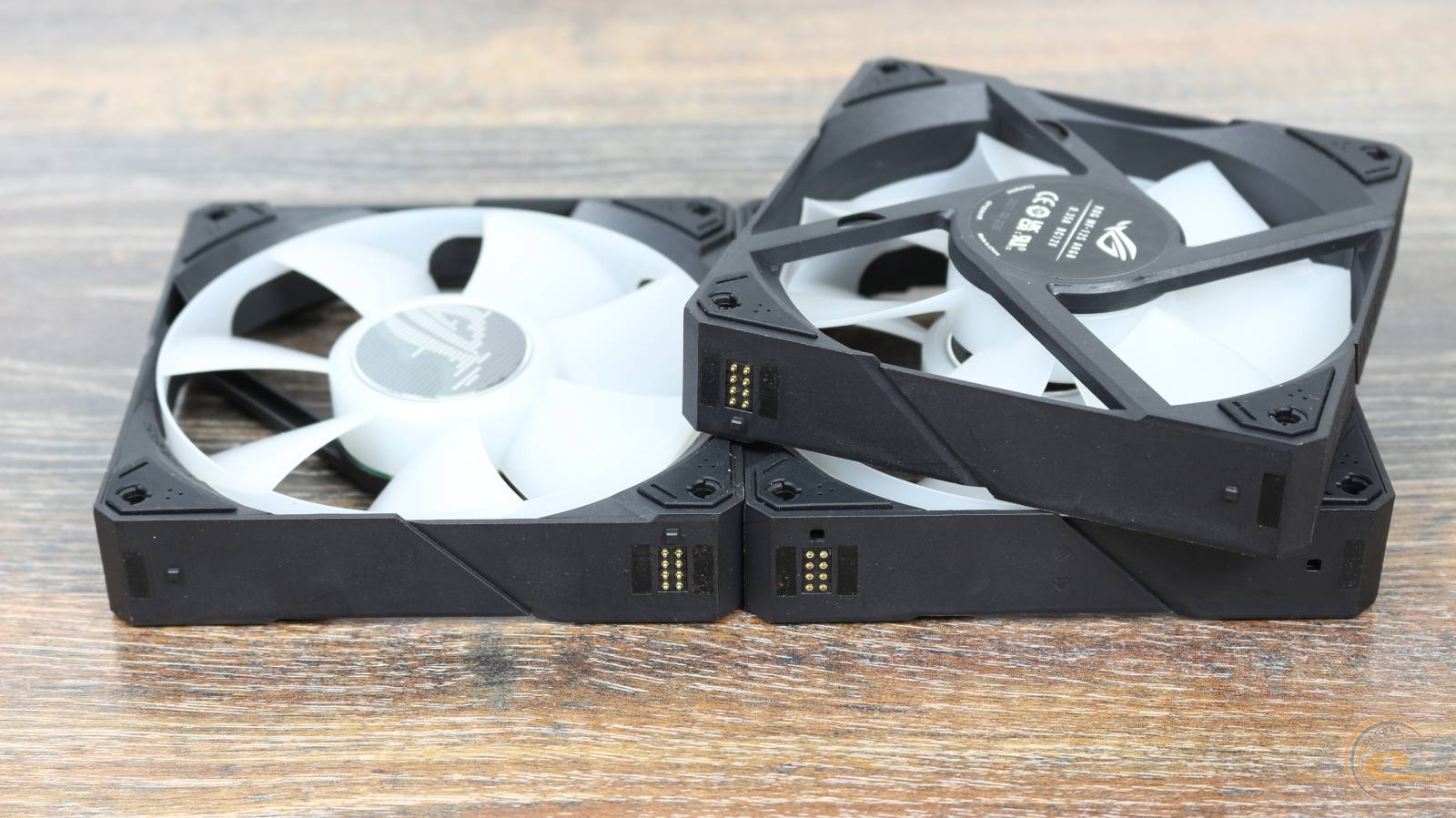

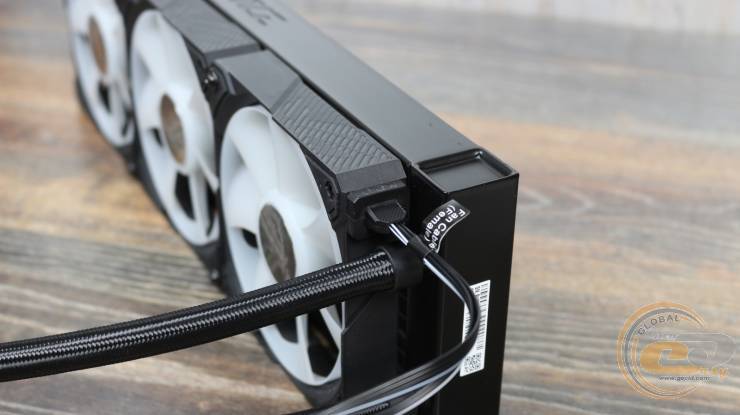

Від звичних моделей їх відрізняє наявність спеціального роз’єму з магнітним кріпленням, через який передаються сигнали керування та напруга живлення. Завдяки можливості їх послідовного з’єднання - для підключення трьох вентиляторів потрібен лише один кабель, що досить зручно та серйозно зменшує кількість кабелів, які вам потрібно буде укладати у корпусі.

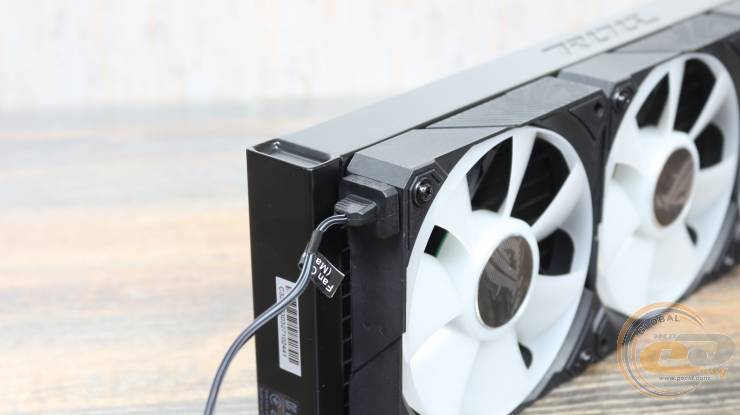

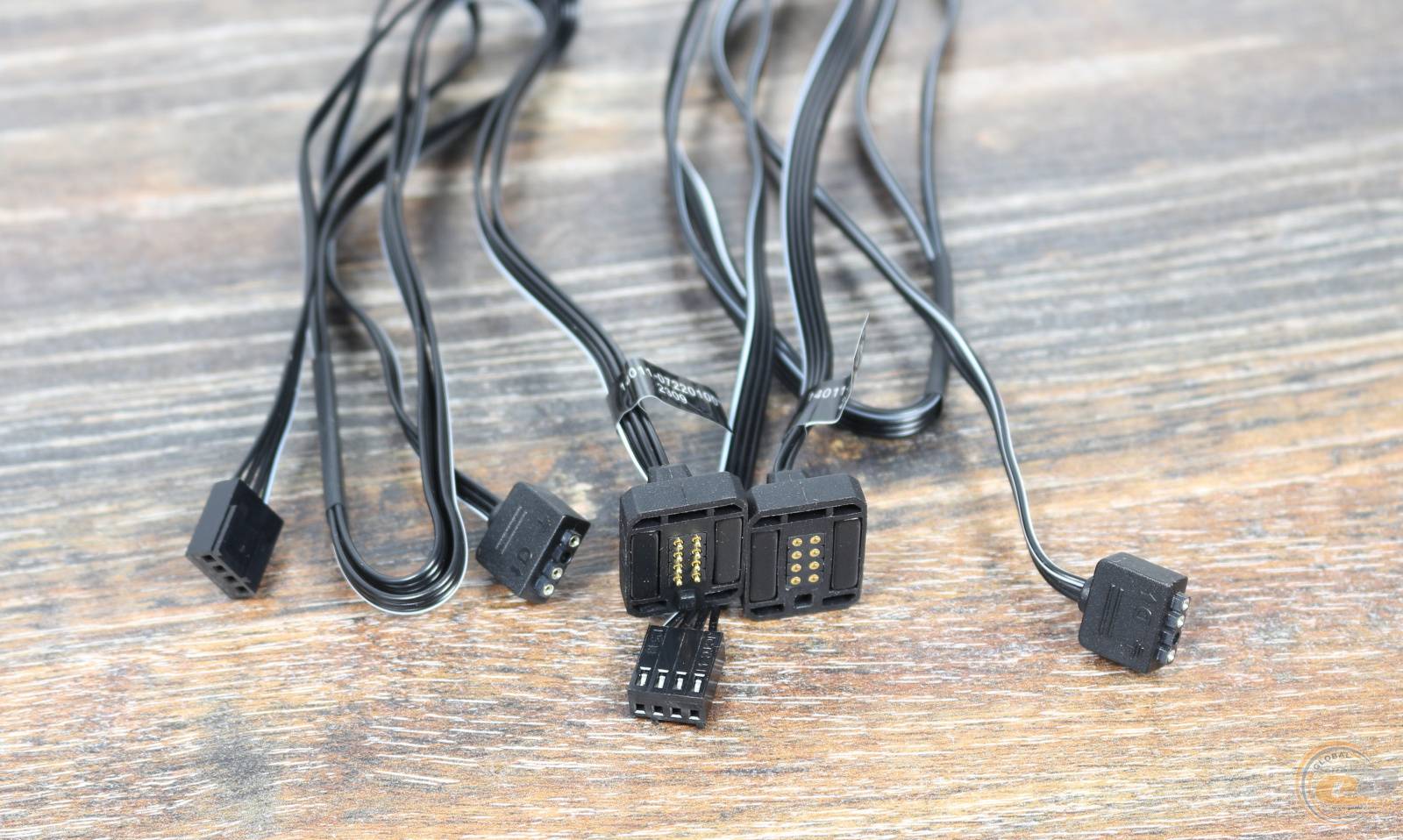

Для подачі живлення та підключення підсвічування вентиляторів використовується кабель без обплетення довжиною 63 см. На одному кінці він має магнітну основу з відповідними контактами, яка кріпиться до роз’єму вентилятора, а ближче до половини розділяється на два штекери: 4-контактний для живлення та 3-контактний для ARGB. Для роботи підсвічування материнська плата повинна підтримувати хоча б одну колодку Addressable LED (+5VDG) - звичайні колодки для світлодіодних стрічок (+12V RGB) не підходять. При цьому є можливість обрати сторону, з якої буде виходити цей кабель. Для цього в наборі є два таких кабелі з відповідними роз’ємами на магнітній основі.

Кріплення пропелерів до радіатора здійснюється за допомогою дванадцяти довгих комплектних гвинтів з хрестоподібною головкою. Зібрана система разом з вентиляторами та з урахуванням голівок гвинтів кріплення має товщину в 59 мм у профіль.

Процес встановлення

Система охолодження ASUS ROG Ryujin III 360 ARGB сумісна з процесорними роз'ємами AMD Socket AM4 / AM5 та Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1200 / LGA1700.

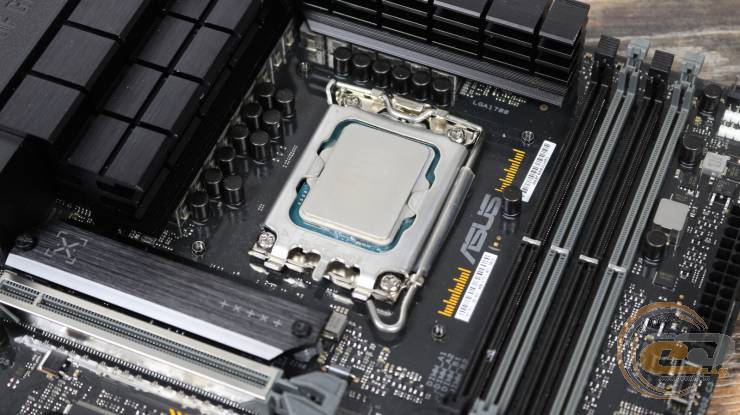

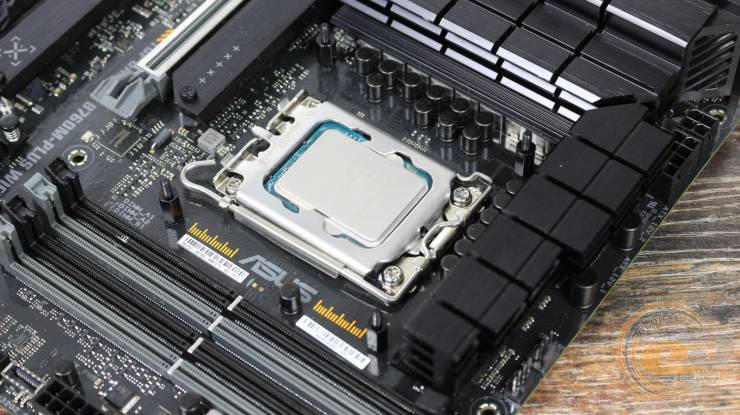

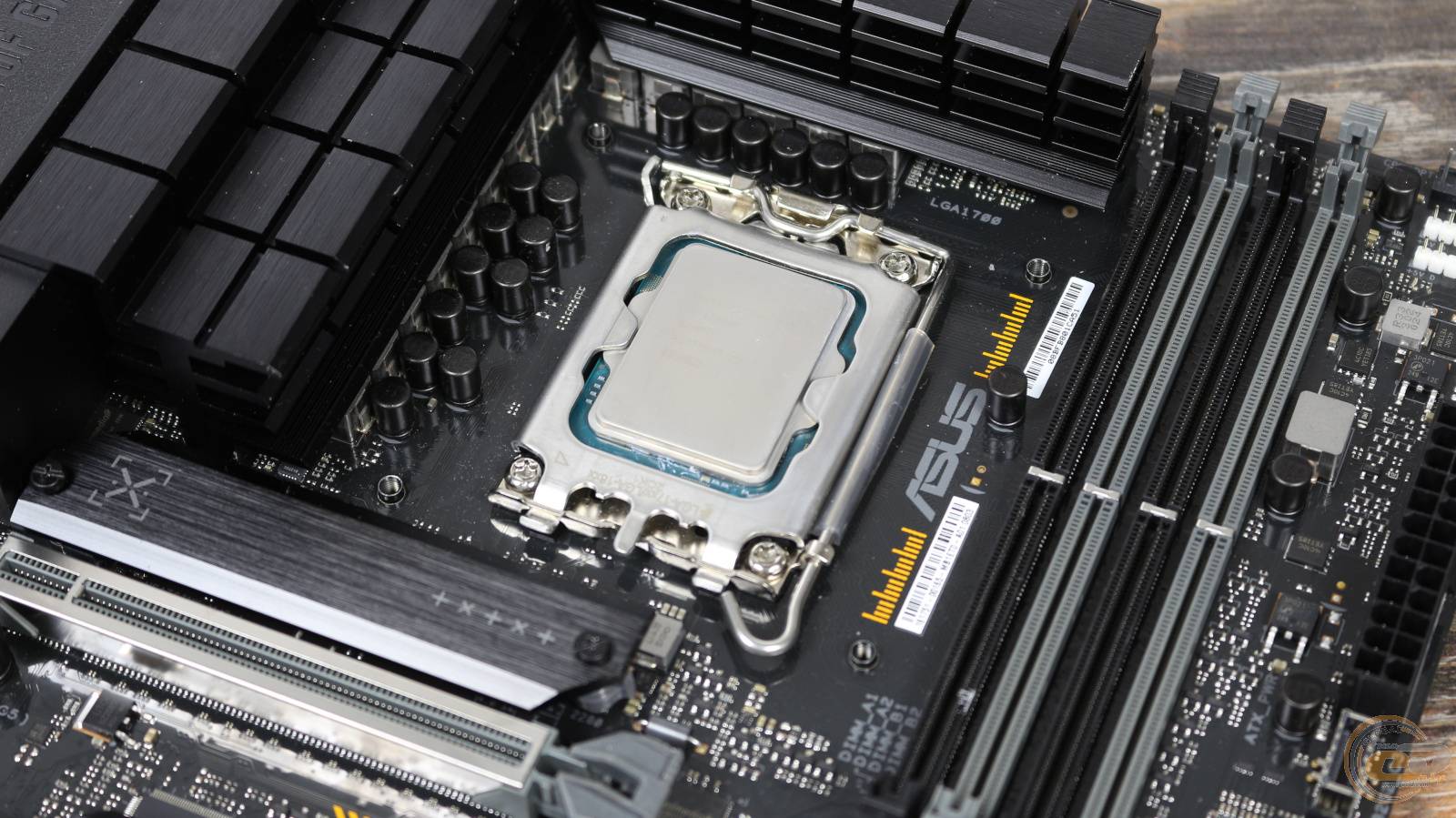

Хоч у комплекті є дуже докладна і максимально зрозуміла інструкція зі встановлення, ми на всяк випадок покажемо процес встановлення на прикладі материнської плати ASUS TUF GAMING B760M-PLUS WIFI з роз'ємом Intel Socket LGA1700.

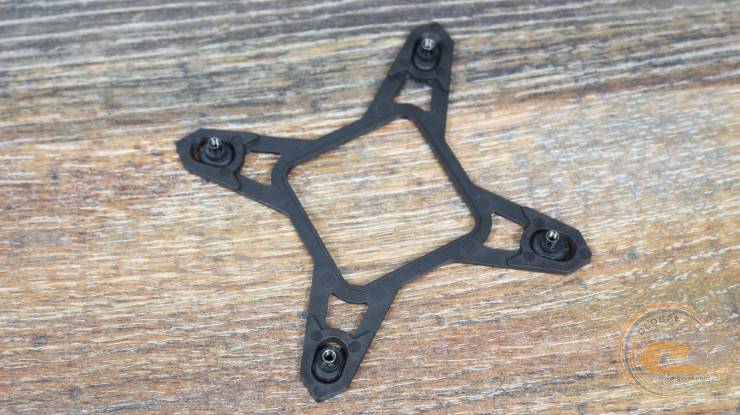

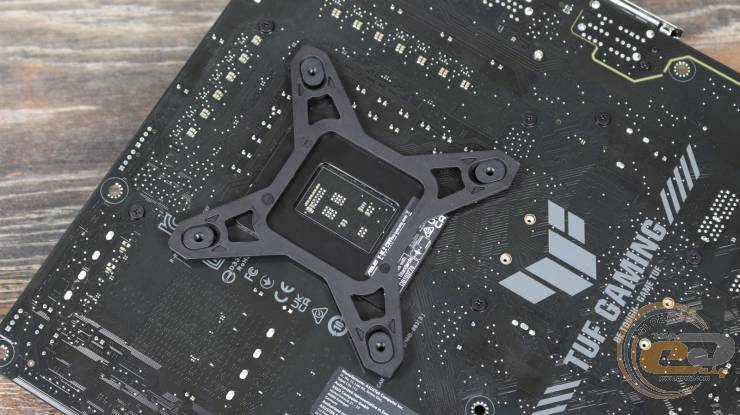

Першим вашим кроком буде пересування пластикових фіксаторів на рамці у потрібне положення та прикладання її до відповідних отворів кріплення на звороті материнської плати.

Після цього з фронтальної сторони потрібно вкрутити в фіксатори гвинтові опори.

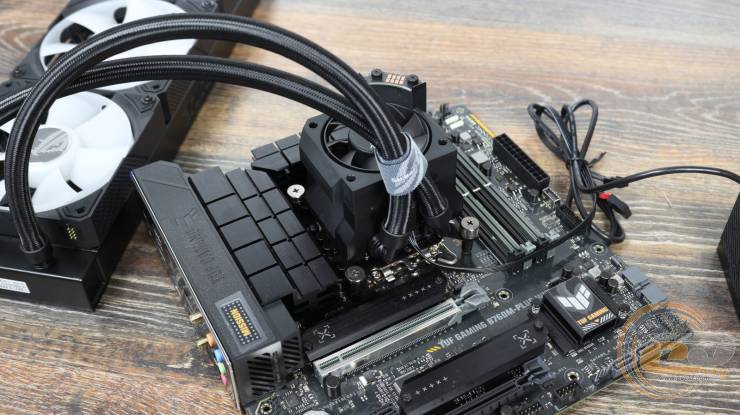

Далі, для монтажу на Intel Socket LGA1700 обираєте гайки без смужки. Для зручності встановлення тимчасово знімаєте магнітну панель дисплею. Найліпший варіант орієнтації водоблоку - шлангами донизу, тоді вихідні отвори вентилятора спрямовані чітко на радіатори силових елементів.

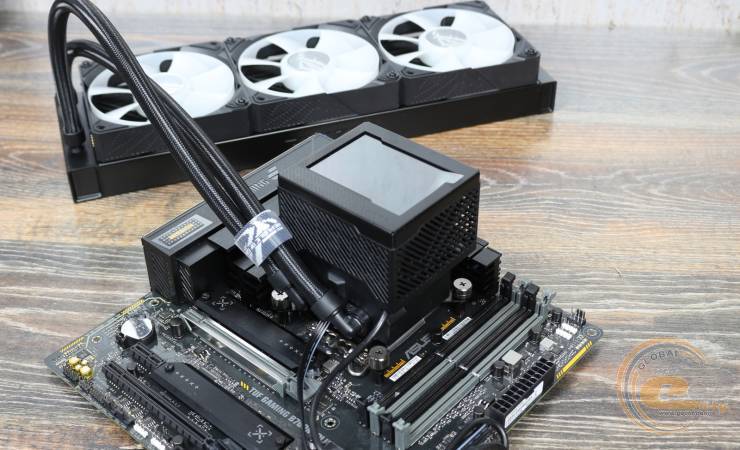

Прикручуєте цими чотирма гайками на місце водяний блок, встановлюємо на місце магнітну панель дисплею та під'єднуємо відповідні кабелі до живлення та USB колодки.

Тепер встановлюєте радіатор з прикрученими вентиляторами у бажане місце у корпусі за допомогою комплектних гвинтів. Не забудьте також під’єднати живлення та підсвічування для вентиляторів. Це останній крок. Ви молодець, з усім впоралися.

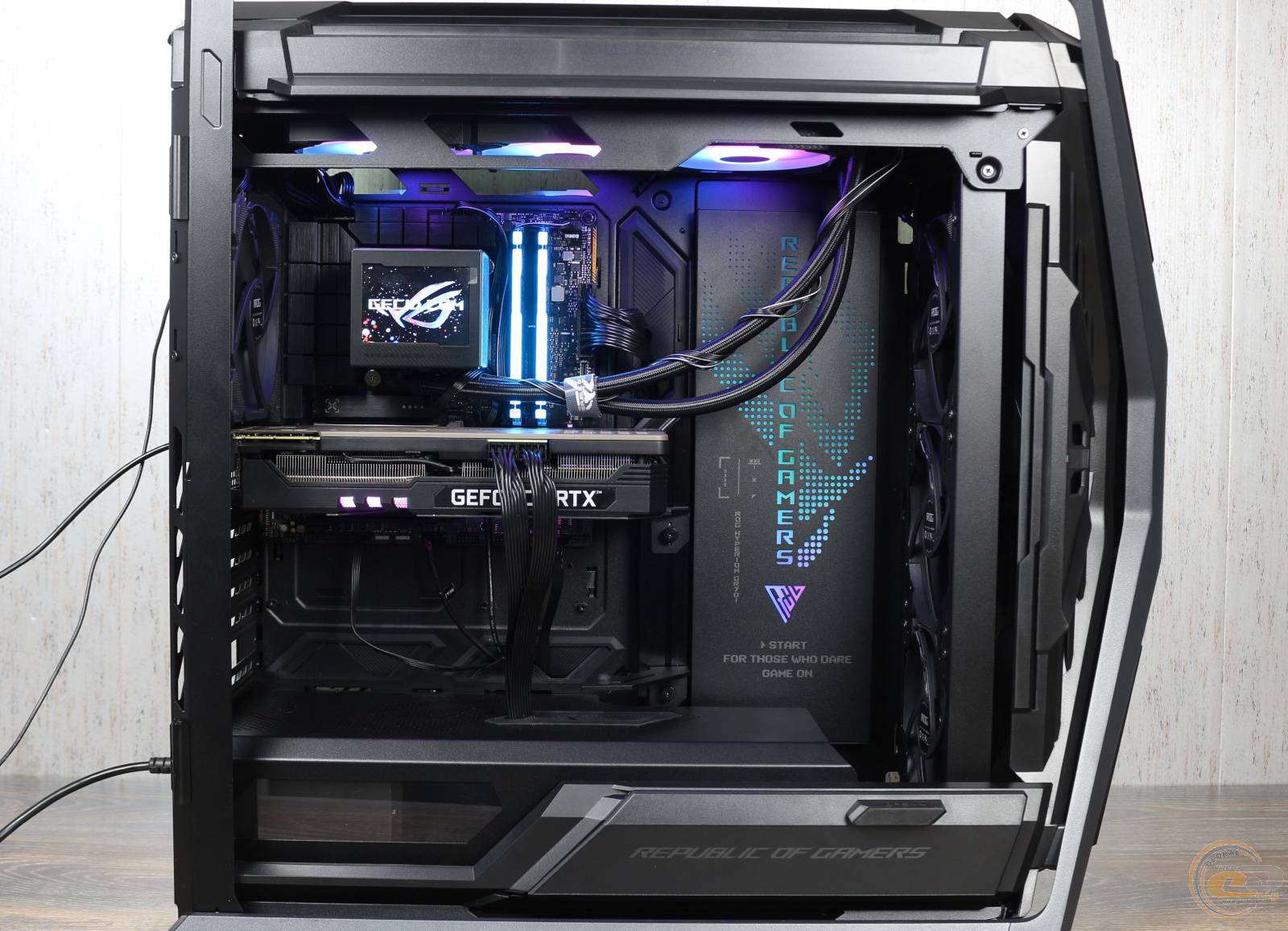

З увімкненим дисплеєм та активною ілюмінацією РСО ASUS ROG Ryujin III 360 ARGB виглядає гарно.

Програмне забезпечення

Для керування рідкокристалічним дисплеєм, помпою та встановленим під дисплейним блоком вентилятором потрібна буде фірмова утиліта Armoury Crate, яку можна завантажити з офіційного сайту. Інакше вентилятор та помпа будуть працювати на максимальних обертах, а це буде досить гучно. У ній є можливість налаштування окремих кривих швидкості в залежності від температури для помпи та вбудованого вентилятора. Також є можливість обрати статичну картинку або короткий кліп для відображення на екрані. Використовувати можна як заготовлені картинки та анімації, так і свої варіанти. Ну і звичайно, можна використовувати екран для відображення системних показників, таких як температура та інших. Одночасно можливо спостерігати за трьома параметрами, в тому числі — температурою, напругою, частотою або швидкістю вентиляторів. Доступні варіанти датчиків відрізняються в залежності від материнської плати. Добре що у самому пристрої є датчик температури рідини. Дані з програми системного моніторингу AIDA64 також можна виводити на екран. Тим паче, що ASUS надає покупцям цього РСО безкоштовну ліцензію для AIDA64 на рік. А от для налаштування кольору та ефектів підсвічування вентиляторів на радіаторі потрібно буде використовувати ПЗ сумісних материнських плат.

Тестування

Найменування	Модель
Процесор	Intel Core i5-13600K (Socket LGA 1700, 6 х 3.5 – 5.1 ГГц + 8 х 2.6 — 3.9 ГГц, 24 МБ L3, TDP 125 Вт)
Материнська плата	ASUS TUF GAMING B760M-PLUS WIFI (Socket 1700, B760, Micro-ATX)
Оперативна пам’ять	2 x 16 ГБ DDR5-6000 Kingston FURY Beast RGB (KF560C40BBAK2-32) @ XMP 5600 МГц
Відеокарта	Palit GeForce RTX 3090 GamingPro OC 24 GB GDDR6X (швидкість вентилятора 40%)
SSD	Kingston HyperX FURY SSD (SHFS37A/240G)
Блок живлення	ASUS ROG STRIX 1000W Gold Aura Edition, 1000 Вт
Корпус	Asus ROG Hyperion GR701
Термопаста	GD 900

Зазначимо, що під час тестування РСО задній вентилятор на корпусі встановлювався на вдув та й усі чотири корпусні вентилятори працювали зі швидкістю 1400 об/хв. У BIOS материнської плати нами було відключено ліміти за допомогою ASUS Performance Enhancement 3.0. Під час тесту AIDA Stress CPU частота процесора становила 5100 МГц та напруга 1,376 В, а от при Stress FPU частота процесора – 5000 МГц та напруга – 1,359 В. Тротлінг під час тестування не спостерігався.

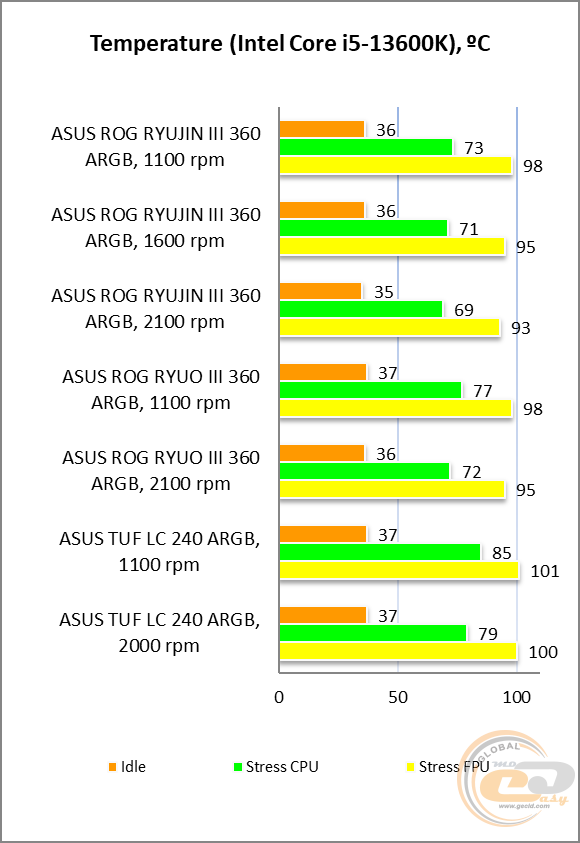

ASUS ROG Ryujin III 360 ARGB показує трохи кращі результати, ніж подібне нещодавно протестоване трисекційне РСО ASUS ROG RYUO III 360 ARGB. Маємо різницю температур до 4°C на користь героїні нашого огляду.

При порівнянні з 240-мм варіантом у лиці ASUS TUF LC 240 ARGB різниця буде значно більшою. Збільшені розміри радіатора та додатковий вентилятор дозволяють отримати значно кращі температури при меншому рівні шуму, або ж різницю аж до 12°C при однаковому числі обертів.

А тепер про ще один важливий показник – рівень шуму вентиляторів на радіаторі.

Робочого діапазону регулювання від 1100 до 2100 об/хв буде достатньо як для любителів тиші 1100-1300 об/хв чи готових шукати компроміс 1600 об/хв, так і для тих, кому результат важливіший за все 1800-2100 об/хв.

А ось трохи інформації і про рівень шуму встановленого на водоблоці вентилятору.

Щодо помпи – то навіть на максимальних обертах її буде досить важко почути на фоні загального шуму від системи.

Підсумок

РСО ASUS ROG Ryujin III 360 ARGB можна вважати вдалим оновленням серії. У плані продуктивності до минулих її переваг додалася помпа 8-го покоління від Asetek, ширші шланги та покращений 60-мм вентилятор для обдуву силових елементів живлення процесора. Поціновувачі ілюмінації також залишаться задоволені, адже тут є не тільки підсвічування, а ще й якісний рідкокристалічний дисплей з можливістю налаштування та кастомізації. Єдине що - для роботи підсвічування ваша материнська плата повинна мати хоча б одну колодку Addressable LED (+5VDG).

До продуктивності ASUS ROG Ryujin III 360 ARGB питань немає. Під час тестування з досить продуктивним трьохсекційним рішенням цього ж виробника маємо або перевагу до 4°C, або аналогічну ефективність при нижчому рівні шуму. Двосекційним рішенням героїня нашого огляду взагалі не залишає шансів.

ASUS ROG Ryujin III 360 ARGB точно стане у нагоді тим, хто хоче максимально розкрити потенціал топового процесора, має корпус, який передбачає установку 360-мм «водянки» та не бажає займатися самостійним збиранням повноцінного контуру РСО. Тим паче що виробник надає цілих шість років гарантії, що не дає сумніватися у якості продукту.

Переваги:

• відмінна продуктивність у своєму сегменті;
• гарний знімний 3,5″ рідкокристалічний дисплей з можливістю його налаштування та кастомізації;
• RGB-підсвічування вентиляторів;
• ефектний зовнішній вигляд;
• обдув силових елементів живлення навколо процесора;
• простота встановлення;
• підтримка актуальних і частини застарілих платформ від AMD і Intel;
• наявність білої версії;
• послідовне магнітне з’єднання між собою вентиляторів та використання одного кабелю для живлення та підсвічування;
• функціональне ПЗ.

Особливості:

• для роботи підсвічування вентиляторів необхідна колодка Addressable LED (+5VDG);
• помітний рівень шуму при високій швидкості обертання вентиляторів.

Автор: Іван Моргун

Висловлюємо подяку українському представництву компанії ASUS за надану для тестування РСО.
