Огляд і тестування кулера ASUS Axe Square AMAzing

Всесвітньо відома компанія ASUS останнім часом не перестає нас дивувати випуском все більш цікавих, ефективних і дійсно гарних систем охолодження. Ми не даремно згадали слово «гарних», тому що вже досить давно з'явилося таке поняття як «моддінг». Це є ні що інше, як зміна та прикраса свого системного блоку досить різними способами. Трохи поглибимося в історію та згадаємо, як зароджувався цей самий «моддінг». По факту, «моддінг» як рух зародився в США на рубежі 1999-2000 років. Масовим же захопленням він став період з 2002 по 2003 роки. Ну а з появою відомого порталу modding.ru і завалу полиць комп'ютерних крамниць різними пристроями для моддінгу, від покладених у прозорий, ультрафіолетовий кофр шлейфів IDE, до реобасів з екранчиками, модифікування власного комп'ютера стало справою кожного другого ентузіаста. Пішов бум на величезні, важкі мідно-алюмінієві кулери для центрального процесора. Зараз же виробники зрозуміли бажання мас і створюють все найдорожче, не тільки максимально функціональним, але і дуже гарним. У сьогоднішньому огляді ми і познайомимося з одним з таких рішень, а саме процесорним кулером ASUS Axe Square AMAzing.

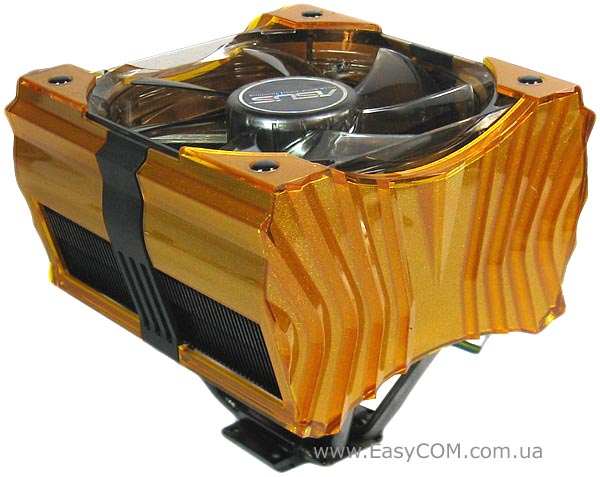

ASUS Axe Square AMAzing

Технічні характеристики

Виробник і модель

ASUS Axe Square AMAzing

Підтримувані CPU роз’єми

LGA 775, Socket 754/939/940/AM2+/AM3

Розміри кулера Д х Ш х В (вентилятора), мм

139 х 133 х 130
(120 х 120 х 25)

Матеріал радіатора та конструкція

алюмінієві пластини на 5-ти мідних теплових трубках діаметром 6 мм, припаяних до мідної нікельованої основи

Кількість пластин радіатора, шт

60

Товщина пластин радіатора, мм

0,45

Міжреберна відстань, мм

2,0

Швидкість обертання вентилятора, об/хв

1400 (±10%)

Повітряний потік, CFM

н/д

Рівень шуму, дБА

16

Кількість і тип підшипників вентилятора

1, ковзання

Повна маса, грам

680

Додатково (особливості)

помаранчеве підсвічування, термопаста ASUS, клубна карта ASUS

Рекомендована вартість, доларів США

80

Сайт виробника

http://asus.com/

Упаковка і комплектація

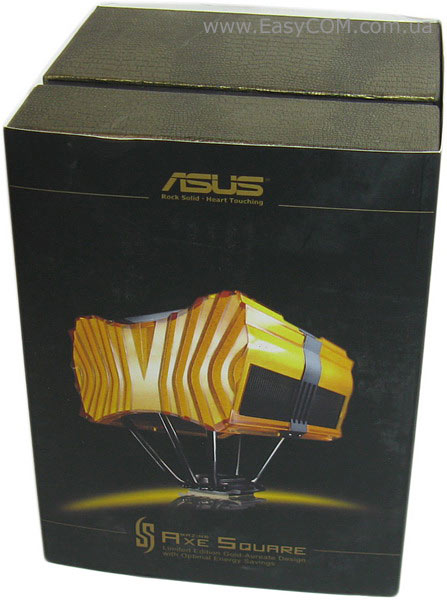

Кулер ASUS Axe Square AMAzing поставляється в гарній чорній коробці, на лицьовій стороні якої зазначений виробник і назва кулера, а також є інформація про те, що це обмежений випуск серії кулерів з позолоченим дизайном та оптимальними енергозберігаючими можливостями.

ASUS Axe Square AMAzing

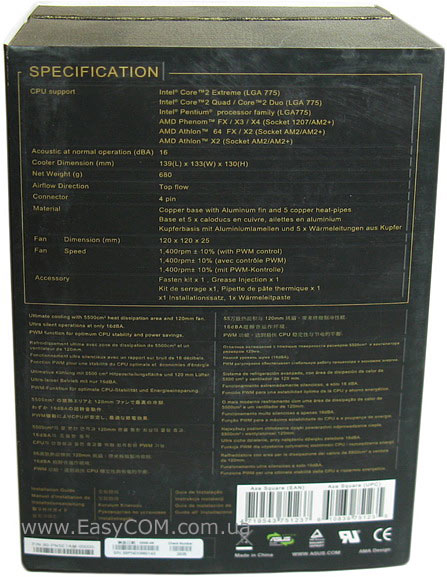

На звороті виробник вказує таблицю зі специфікаціями (яку ми приводили вище) і кілька особливостей даного кулера, таких як:

  • максимальне охолодження з площею тепловіддачі 5500 см2 при використанні вентилятора типорозміру 120 мм;
  • низький рівень шуму в 16 дБ(А) ;
  • можливість регулювання швидкості обертання вентилятора.

ASUS Axe Square AMAzing

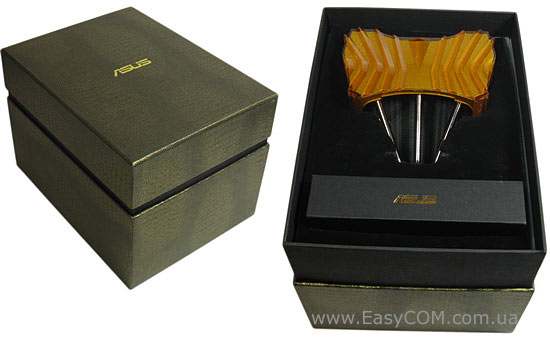

Далі відкриваємо коробку та розглядаємо комплект поставки...

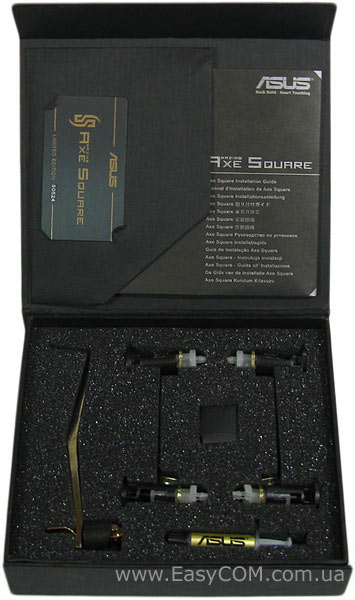

Сам кулер вставлений у захисний пінопласт, що обгорнутий тканиною, а в кришку «шкатулочки» вкладена клубна карта ASUS з індивідуальним номером та інструкція. Знизу обережно покладена маленька коробочка з аксесуарами, де кожен з компонентів обережно вставлений у поролон.

ASUS Axe Square AMAzing

Досить незвичайне рішення, як для поставки кулера, більше нагадує упаковку від ювелірних прикрас. Без сумніву, будь-яка людина, що займається моддінгом, буде в захваті від такого подарунка.

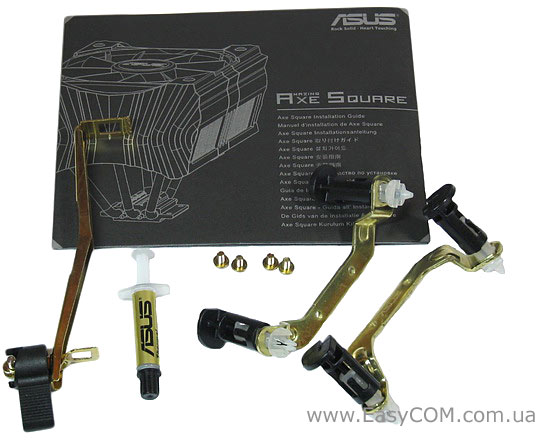

У вміст «скриньки» входять наступні елементи:

  • кріплення для материнських плат на платформи AMD;
  • кріплення для материнських плат з роз’ємом LGA 775;
  • інструкція з встановлення кулера;
  • клубна карта ASUS з індивідуальним номером;
  • чотири гвинтика;
  • шприц-тюбик з термопастою.

Як бачите, виробник «не полінувався» покрити фарбою під кольори золота навіть сталеві кріплення та гвинтики, що також не може не радувати око. Однак трохи розчаровує відсутність кріплення для платформ Intel LGA 1366/1156.

Конструкція

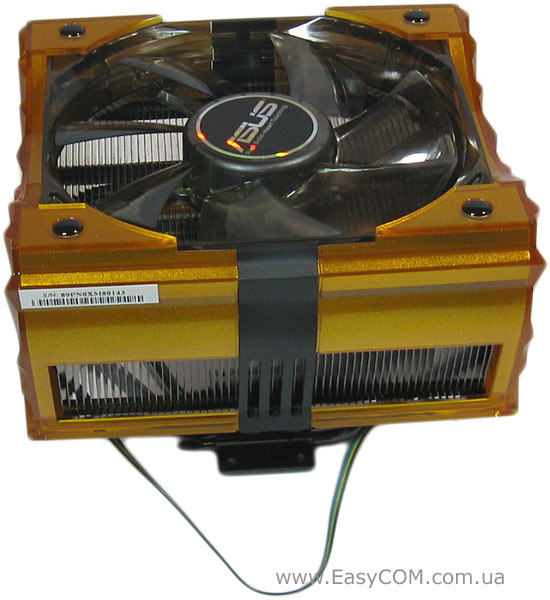

Кулер ASUS Axe Square AMAzing виглядає також незвично, як і його комплект поставки. В першу чергу це досягається за рахунок пластикового кожуха, що має кольори золотавий металік і майже повністю закриває всі бічні сторони радіатора.

ASUS Axe Square AMAzing

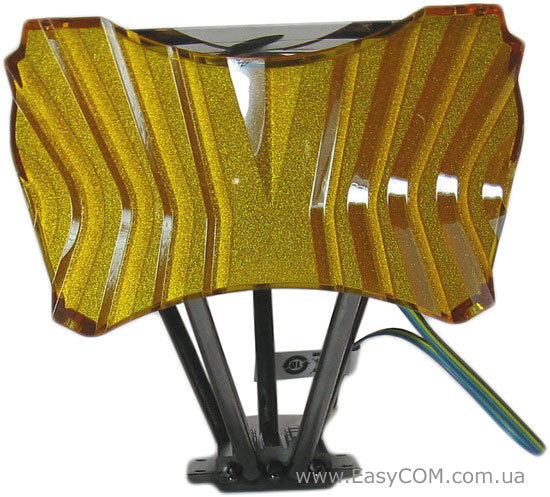

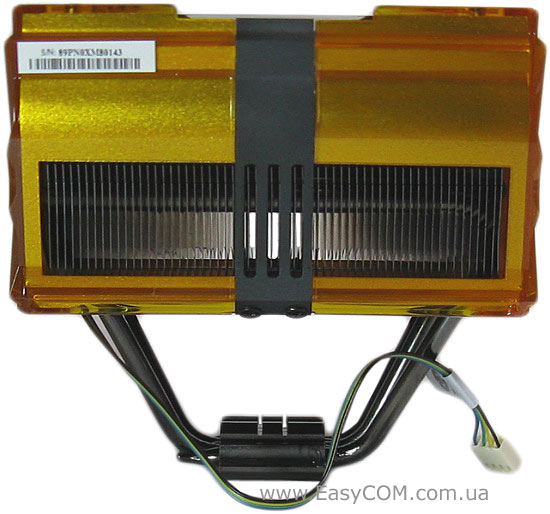

Кулер складається з мідної основи, з якої в обидва боки виходять п'ять 6-міліметрових мідних трубок, і 60 алюмінієвих ребер основного радіатора, які рівномірно пронизані тепловими трубками:

ASUS Axe Square AMAzing

Також відзначимо, що Axe Square AMAzing - кулер топ-конструкції, тобто з напрямком повітряного потоку до поверхні материнської плати, що повинно позитивно позначитися на охолодженні біляпроцесорного простору.

ASUS Axe Square AMAzing

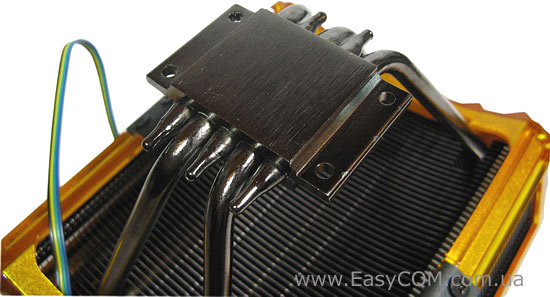

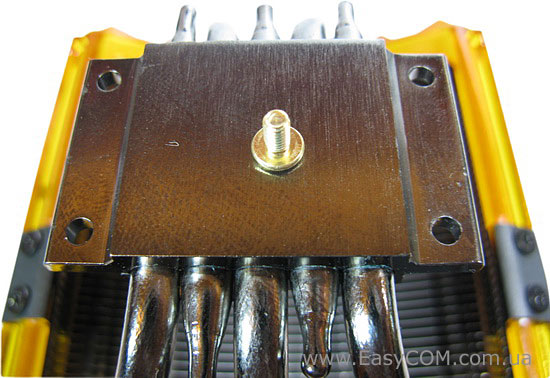

Далі розглянемо основу кулера, розміром 32х30 мм. Тут виробник приклав не так багато зусиль для обробки, як при виготовленні інших частин кулера. Основа, м'яко кажучи, відполірована не найкращим чином і чітко видно сліди фрези, які доведеться компенсувати трохи більшим шаром термопасти, що може позначитися на ефективності охолодження.

ASUS Axe Square AMAzing

Теплові трубки покладені в спеціальні «жолобки» основи, а місця їх сполучень добре пропаяні, що є позитивною особливістю конструкції.

Вентилятор

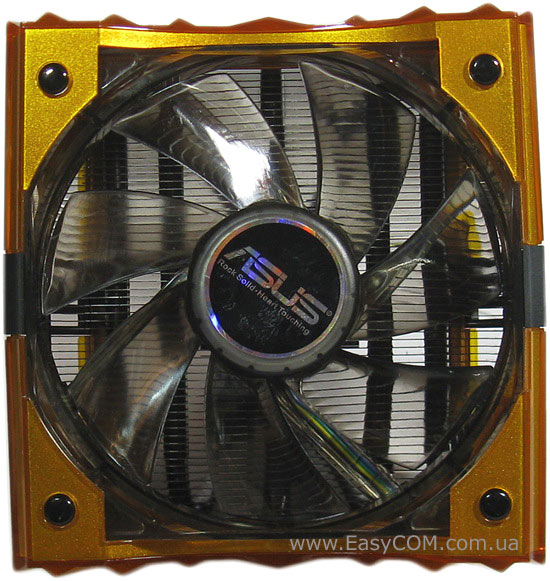

Зверху над радіатором встановлений 7-лопатевий вентилятор типорозміру 120х120х25 мм, закріплений у пластиковому кожусі чотирма пластиковими заклепками.

ASUS Axe Square AMAzing

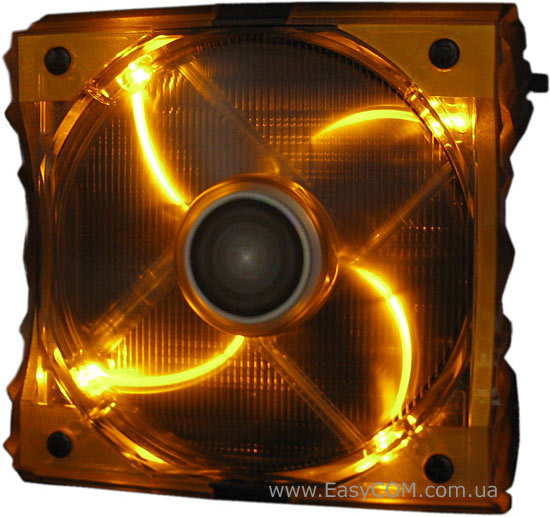

Згідно специфікації, швидкість обертання вентилятора регулюється методом широтно-імпульсної модуляції з максимумом в 1400 об/хв і не перевищуючим при цьому рівнем шуму в 16 дБа. На жаль, термін служби підшипника ковзання вентилятора не зазначений. Вентилятор обладнаний 4-контактним роз’ємом, що дозволяє керувати його швидкістю обертання заощаджуючи у великому діапазоні. Також відзначимо наявність помаранчевого підсвічування вентилятора, що підкреслює загальний ексклюзивний дизайн кулера.

Установка

Як ми вже згадували, ASUS Axe Square AMAzing сумісний з платформою LGA 775 і всіма платформами для сучасних процесорів AMD.

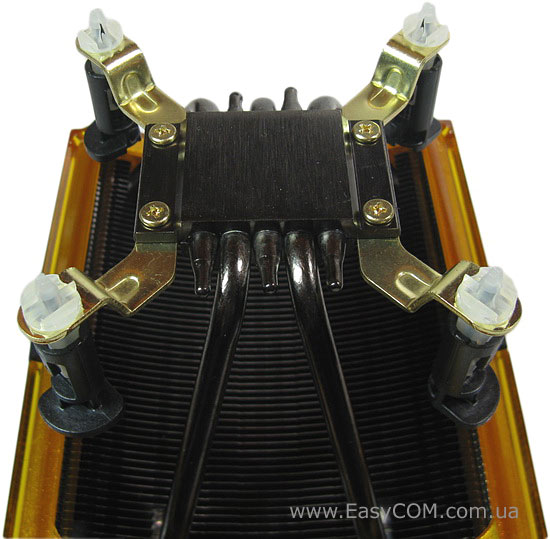

На платформу LGA 775 кулер встановлюється за допомогою двох кріплень, що прикручують до основи, на кінцях яких є чотири штатних пластикових засувки, як в «боксових» кулерах.

Завдяки зручним кріпленням, кулер встановлюється на «своє місце» не важко, однак габарити трохи заважають при встановленні кулера в корпусі.

На платформу AMD кулер також встановлюється без істотних труднощів, однак знову ж доставляють деяку незручність його немаленькі габарити. Але хочемо вас завірити, що як в першому, так і в другому випадках, материнську плату із системного блоку вам виймати не доведеться.

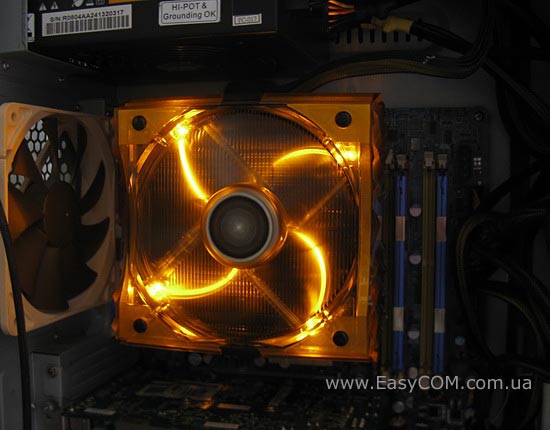

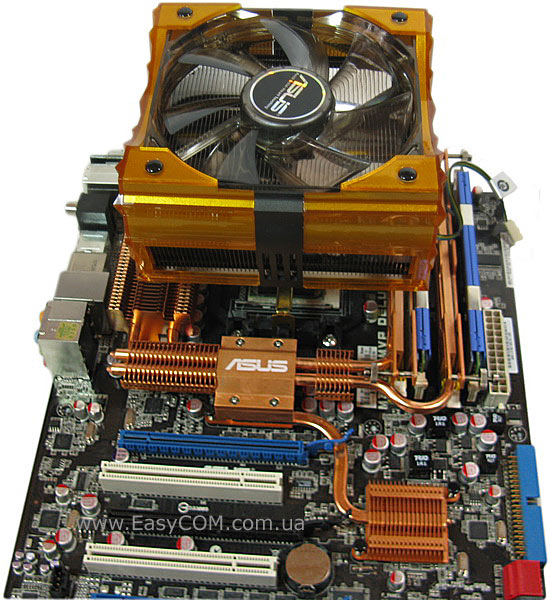

Встановлений на своє місце кулер  ASUS Axe Square AMAzing з помаранчевим підсвічуванням виглядає досить гарно.
