Огляд вентиляторів ARCTIC COOLING серії ARCTIC F TC з терморегулятором

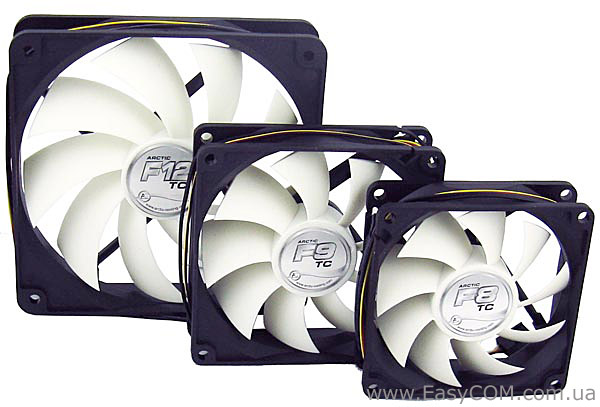

Сьогодні ми протестуємо трохи незвичайні вентилятори швейцарської компанії ARCTIC COOLING с терморегулятором. Серія вентиляторів ARCTIC F TC з'явилася на ринку у вересні 2010 року, тобто зовсім недавно. Попередню її серією вентиляторів з таким же терморегулятором можна вважати ARCTIC F PRO TC, яка відрізняється лише наявністю антивібраційного підвісу, дуже характерного для вентиляторів компанії виробництва ARCTIC COOLING, але трохи обмежуючого сферу застосування. Випуск вентиляторів серії ARCTIC F PRO TC триває вже близько року, починаючи з липня 2009, хоча нам тестувати подібні моделі з зовнішнім термодатчиком доводиться вперше. Причому сьогодні ми протестуємо всі поточні моделі нової серії: ARCTIC F12 TC, ARCTIC F9 TC і ARCTIC F8 TC, відповідно розмірам корпуса 120, 92 і 80 мм.

ARCTIC F TC

Специфікація вентиляторів ARCTIC F TC виглядає таким чином:

Виробник

ARCTIC COOLING

Модель

ARCTIC F12 TC

ARCTIC F9 TC

ARCTIC F8 TC

Розмір, мм

120 x 120 x 25

90 x 90 x 25

80 x 80 x 25

Швидкість обертання, об/хв

300-1350

400-1800

500-2000

Повітряний потік, м3/год

96,8 (57 CFM)

59,5 (35 CFM)

47,6 (28 CFM)

Рівень шуму, сон

0,04-0,5

0,04-0,4

0,01-0,3

Вага, г

110

84

72

Напруга живлення, В

6-12

Тип підшипника

Гідродинамічний підшипник

Роз’єми

3-контактний з датчиком температури

Ресурс, год

?

Гарантія

6 років

Додатково в комплекті

4 гвинта і наклейка

Офіційний сайт

http://www.arctic-cooling.com/

ARCTIC F TC

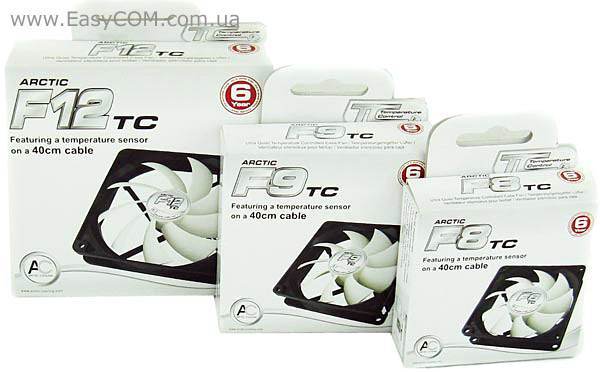

Упаковка всіх трьох вентиляторів серії ARCTIC F TC виконана з картонного паперу в єдиному стилі. Розміри упаковки дуже компактні, у коробці можна розмістити винятково сам вентилятор і його дуже скромну комплектацію.

На лицьовій частині упаковки вказується модель вентилятора і відзначається, що зовнішній температурний датчик розміщений на кабелі довжиною 40 см. Також до позитивних моментів, відзначених на коробці, можна віднести шестирічну гарантію для всіх вентиляторів цієї серії.

ARCTIC F TC

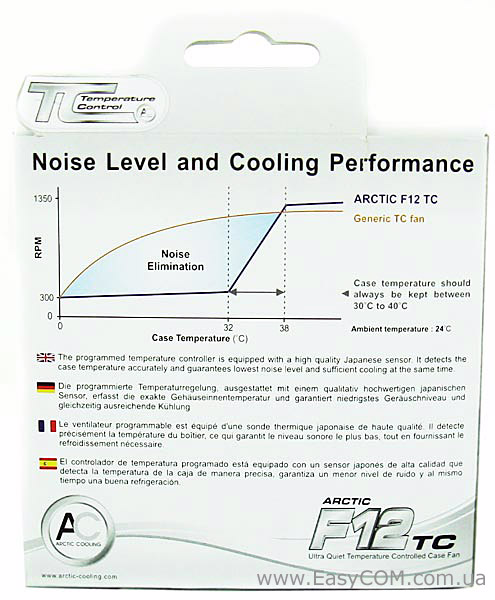

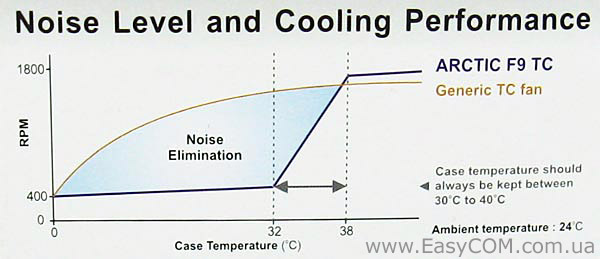

На звороті упаковки показане, напевно, саме цікаве – закон, по якому регулюється швидкість обертання вентилятора залежно від температури. Тип залежності у всіх вентиляторів серії ARCTIC F TC однаковий з тією лише особливістю, що в кожної моделі своя мінімальна і максимальна швидкості обертання. Для всіх моделей до температури 32°С, яку реєструє виносний датчик, швидкість обертання вентиляторів залишається мінімальною. Регулювання обертів проводиться за лінійним законом в інтервалі від 32°С до 38°С. При показаннях температурного датчика понад 38°С вентилятор буде обертатися на максимальних обертах.

ARCTIC F TC

За розрахунками інженерів компанії ARCTIC COOLING температура повітря всередині корпуса повинна становити від 30 до 40°С, тому саме на цей робочий діапазон розраховані вентилятори. При цьому вказується, що температура навколишнього середовища зазвичай становить 24°С. Помаранчевою кривою, для прикладу, позначена характеристика зміни швидкості обертання типового вентилятора з функцією термоконтролю. Вентилятор, що працює на меншій швидкості обертання, закономірно створює менший шум, тому за рівнем шуму вентилятори  ARCTIC F TC будуть на порядок тихіше в діапазоні від 0 до 38°С. Така пропозиція керування швидкістю обертання на перший погляд може здатися дуже суперечливою, адже температура повітря всередині нормально обладнаного корпуса зазвичай є на 4-5 градусів вище температури навколишнього середовища. Компанія ARCTIC COOLING пропонує лише після досягнення різниці в 8°С починати збільшувати швидкість обертання вентиляторів. Подібний режим керування інтенсивністю роботи вентилятора, у більшості випадків, буде припустимий лише у випадку використання винятково активних систем охолодження для компонентів системи, тому що пасивні системи ефективно відводять тепло не просто завдяки конвекції, а і завдяки руху повітряного потоку. На даний момент майже всі материнські плати обладнані пасивними радіаторами, охолодження яких багато в чому залежить від інтенсивності руху повітря в корпусі. Тому до того моменту, як температура повітря всередині корпуса досягне 38°С, температура чипів системної логіки встигне збільшитися до 50-60°С, а то і більше. Звідси висновок, що відштовхуватися від температури повітря всередині корпуса не найкращий спосіб. Куди ефективніше буде змінювати швидкість обертання вентиляторів залежно від температури однієї з пасивних систем охолодження комп'ютера або одного з важливих компонентів. Саме тому датчик температури, реалізований на досить довгому проводі, бажано закріпити на якомусь з радіаторів материнської плати чи жорсткому диску, якщо вентилятор встановлений на передній панелі.

ARCTIC F12 TC

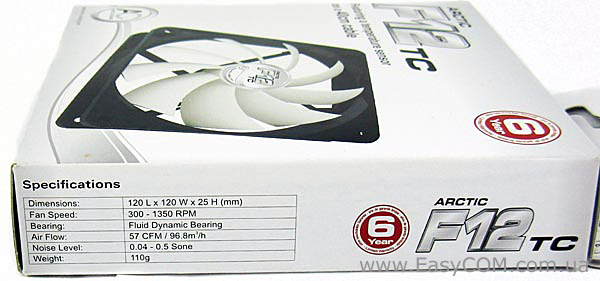

З боків упаковки наведена специфікація вентилятора, що дуже зручно, хоча вибір одиниці виміру гучності не зовсім звичайний і не для кожного ця інформація виявиться зрозумілою. Оскільки формули для перекладу сон у децибели немає, то в більшості випадків рекомендується орієнтуватися на те, що рівень гучності в 1 сон відповідає практично нечутному шуму. Таким чином, якщо вірити виробнику, то вентилятори серії ARCTIC F TC у всьому робочому діапазоні будуть практично безшумними.

ARCTIC F12 TC

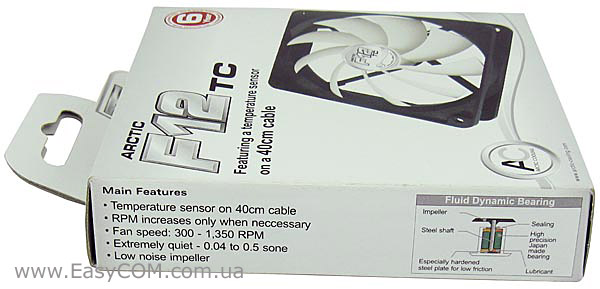

З іншого боку картонної упаковки вентилятора показана схема підшипника і перераховані основні характеристики вентилятора.

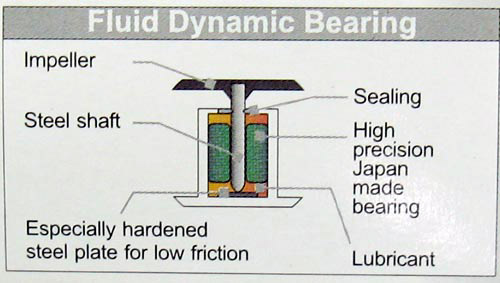

На схемі гідродинамічного підшипника зазначені всі основні елементи. Відзначимо, що змащення (коричневого кольору) заповнює всю внутрішню частину підшипника. З боку крильчатки витіканню змащення перешкоджає ущільнювач. З іншої сторони стрижень впирається у металеву прокладку, яка повинна знизити вібрацію. Втулка підшипника, згідно завіренням виробника, є високоточним виробом, виготовленим у Японії.

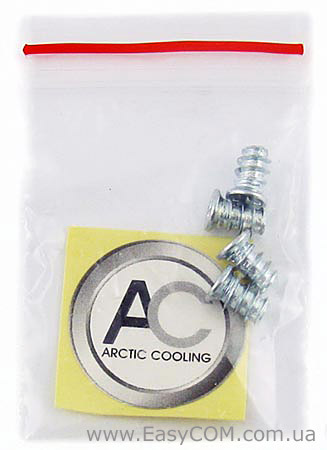

Комплект вентиляторів дуже скромний: чотири гвинти і наклейка.

Для надійної фіксації зовнішнього датчика температури в комплект не зайвим було додати ще декілька смужок термостійкого скотчу, тому що традиційний скотч погано підходить для довгострокової фіксації проводів. Звісно через час він підсихає і провід відклеюється. Тим більше простим скотчем не рекомендується кріпити датчики до елементів, що гріються, тому що під впливом температури стрічка підсихає ще швидше.

Вентилятори ARCTIC COOLING серії ARCTIC F TC виконані у фірмових кольорах: чорний корпус, біла крильчатка. У такому вигляді представлені фактично всі вентилятори цієї компанії.

ARCTIC F12 TC

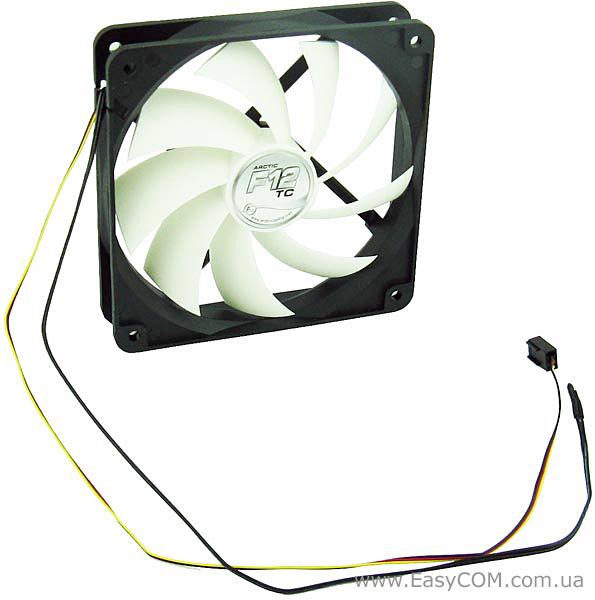

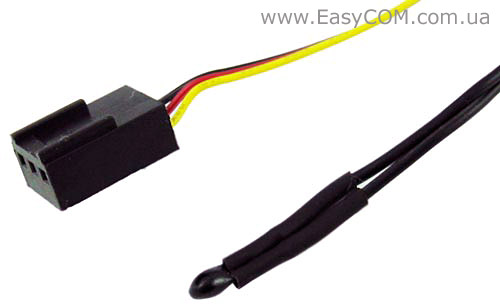

Почнемо знайомство з моделями з огляду зовнішнього вигляду 120 мм вентилятора. Перше, що привертає увагу – це наявність другого проводу з термодатчиком, крім проводів з роз’ємом живлення. Довжина проводів з термодатчиком і 3-контактним роз’ємом живлення становить дещо менше 40 см. На жаль, на кабелі живлення вентилятора ARCTIC F12 TC відсутня додаткова оплітка.

ARCTIC F TC

Раніше нам вже зустрічався один вентилятор з функцією термоконтролю VIZO Freezer ZF12025, на якому датчик був вбудований прямо по центру вентилятора і вимірював саме температуру повітря. У випадку ж з моделями серії ARCTIC F TC виносний термодатчик можна розмістити на будь-якому компоненті системи.

ARCTIC F12 TC

ARCTIC F12 TC

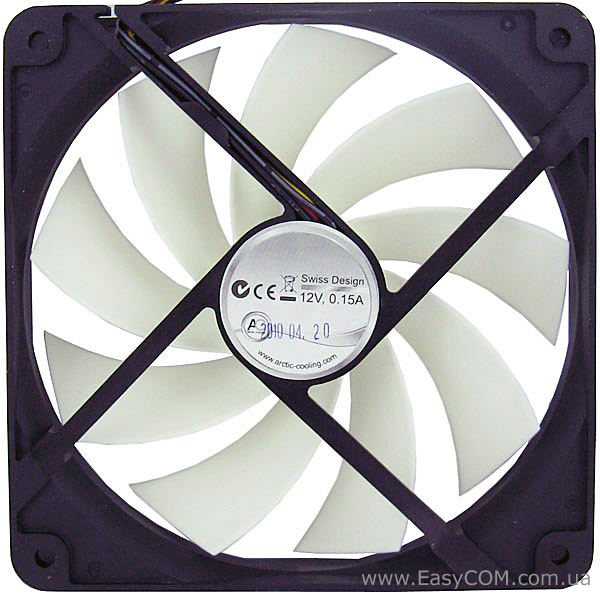

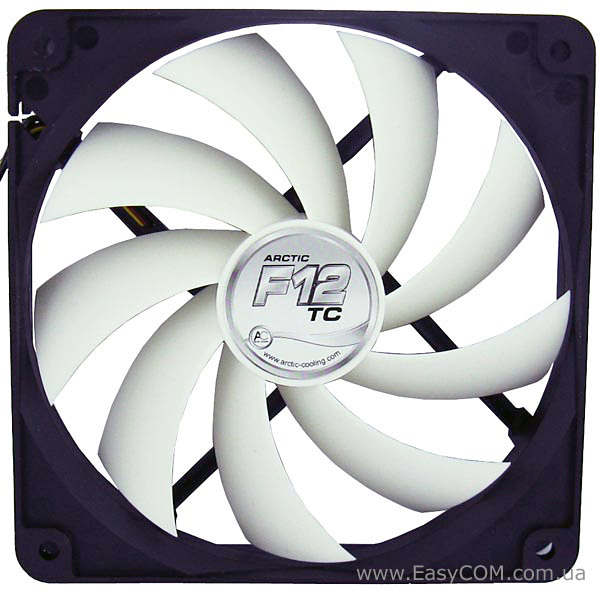

Вентилятор ARCTIC F12 TC має 9-лопатеву крильчатку з невеликими по площі лопатями. Крильчатка подібної форми більшою мірою оптимізована на створення повітряного потоку, але меншою мірою призначена для нагнітання тиску. Швидкість обертання вентилятора ARCTIC F12 TC знаходиться в межі від дуже низьких 300 об/хв до середніх 1350 об/хв, а змінюється вона залежно від показань температурного датчика. Повітряний потік при максимальній швидкості обертання ARCTIC F12 TC може досягати 57 CFM, що досить багато.

ARCTIC F9 TC

Вентилятор ARCTIC F9 TC розміром 92 мм також має 9-лопатеву крильчатку. Швидкість його обертання знаходиться в діапазоні від 400 до 1800 об/хв, а максимальний повітряний потік досягає тільки 35 CFM. Згідно специфікації, максимальний рівень шуму ARCTIC F9 TC менше, ніж у ARCTIC F12 TC – 0,4 проти 0,5 сон.

ARCTIC F8 TC

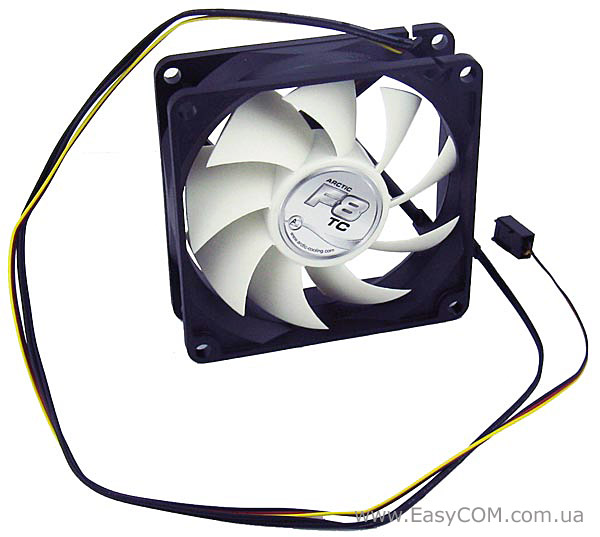

Діапазон швидкості обертання 80 мм вентилятора ARCTIC F8 TC - від 500 до 2000 об/хв. Повітряний потік у цього вентилятора найнижчий – всього 28 CFM. Крильчатка у цього вентилятора така ж, як і у інших моделей серії ARCTIC F TC, 9-лопатева.

Тестування

Опис методики тестування вентиляторів і загальні поняття, якими потрібно керуватися при їх виборі, можна знайти в першій статті присвяченій тестуванню вентиляторів.
