Огляд і тестування процесорної системи водяного охолодження Aardwolf OCEANUS 360: хорошого кулера має бути багато

Xоча саме доступні процесорні охолоджувачі є бестселерами в асортименті компанії Aardwolf, її продукція представлена також і дорожчими рішеннями. Топові з них – це три системи водяного охолодження, ціни на які коливаються в діапазоні від $60 до $110.

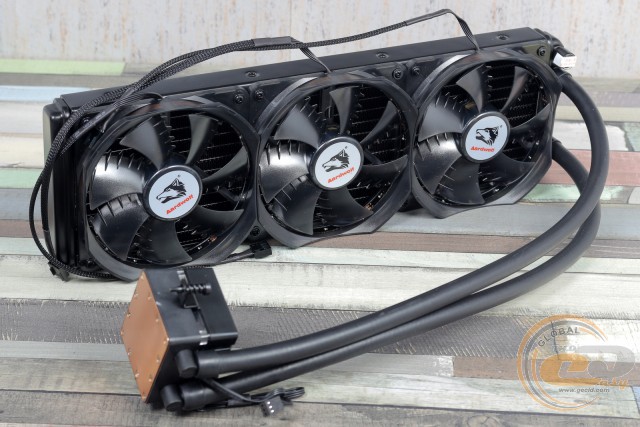

Aardwolf OCEANUS 360

Останнє значення відповідає вартості найпродуктивнішої моделі з 360-мм радіатором і трьома вентиляторами − Aardwolf OCEANUS 360. Саме даний кулер є героєм поточного огляду. Знайомство з ним дозволить оцінити практичну користь від використання настільки габаритного радіатора з трьома вентиляторами, а також ознайомитися з особливостями його монтажу, яких, як виявилося, вистачає.

Специфікація

Виробник і модель

Aardwolf OCEANUS 360

Підтримка процесорних роз'ємів

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011

Матеріал основи

Мідь

Термоінтерфейс

Термопаста Aardwolf AF-TG2 у шприці (1,5 г)

Радіатор

Матеріал

Фарбований алюміній

Розміри, мм

395 х 120 х 27

Водяний блок

Розміри, мм

60 х 54,5 х 44,5

Розміри основи, мм

46 x 42

Рівень шуму, дБ

<19

Тип підшипників

Ceramic

Час напрацювання на відмову, годин

70 000

Робоча напруга, В

12

Споживаний струм, А

0,26

Потужність, Вт

3,1

Роз'єм живлення

3-контактний

Довжина кабелю, мм

330

Довжина трубок, мм

450

Вентилятори

Кількість вентиляторів

3

Тип підшипників

Hydraulic

Час напрацювання на відмову, годин

100 000

Напруга живлення вентиляторів, В

12

Споживаний струм, А

0,38

Потужність, Вт

4,56

Швидкість обертання, об/хв

800 – 2000±5%

Рівень шуму, дБ

19 – 35

Повітряний потік, м3/год (CFM)

34,22 – 147,05±10% (20,13 – 86,5±10%)

Статичний тиск, мм вод. ст.

3,8

Роз'єм живлення

4-контактний

Розміри вентиляторів, мм

120 х 120 х 25

Довжина кабелю, мм

310

Сайт виробника

Aardwolf

Сторінка продукту

Упаковка і комплектація

Aardwolf OCEANUS 360 Aardwolf OCEANUS 360

Великому кулеру – велику коробку. Її боки надають ключову інформацію про пристрій всередині: перелік особливостей, таблицю специфікації та габаритні розміри.

Aardwolf OCEANUS 360

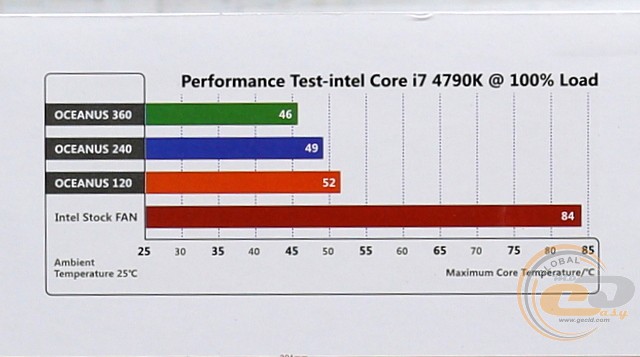

Також на одній з боковин наводиться порівняння трійки СВО виробника при охолодженні процесора Intel Core i7-4790K. Закономірно, завдяки великим габаритам лідирує саме дане рішення.

Aardwolf OCEANUS 360

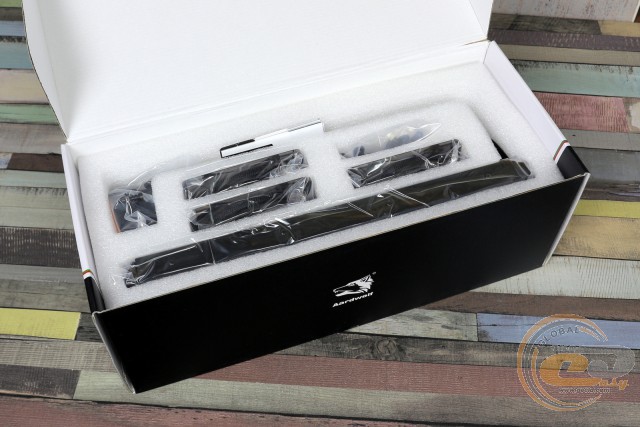

Усередині коробки всі компоненти Aardwolf OCEANUS 360 розташовані в окремих чарунках, що забезпечує хороший захист у процесі транспортування.

Aardwolf OCEANUS 360

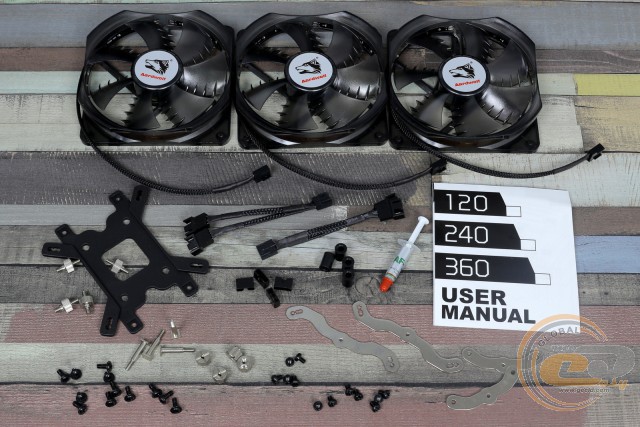

Тут можна знайти все необхідне для монтажу системи охолодження:

  • універсальну підсилювальну пластину з пластиковими фіксаторами;
  • кріплення для встановлення СО в комп'ютери на базі процесорів компаній AMD й Intel;
  • дванадцять гвинтів для монтажу вентиляторів;
  • дванадцять гвинтів для встановлення радіатора в корпус;
  • набір гвинтів, шпильок і стійок для кріплення водоблока;
  • термопасту Aardwolf AF-TG2 у шприці (1,5 г);
  • пару кабелів для підключення двох вентиляторів до одного роз'єму;
  • керівництво зі встановлення.

Наявність пари Y-подібних кабелів дозволяє живити всі три пропелери від одного 4-контактного конектора на системній платі.

Зовнішній вигляд і конструкція

Aardwolf OCEANUS 360 Aardwolf OCEANUS 360

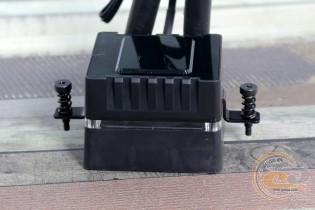

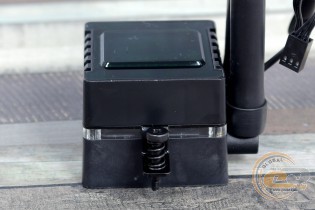

Зовні водоблок є пластиковою «коробочкою» з розмірами 60 х 54,5 х 44,5 мм, на якій вже є монтажне кріплення з підпружиненими гвинтами. Всередині даного елемента знаходиться насос із потужністю 3,1 Вт на основі надійних керамічних підшипників. Для його живлення використовується звичний 3-контактний кабель з довжиною 33 см.

Aardwolf OCEANUS 360 Aardwolf OCEANUS 360

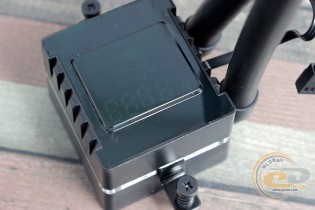

Хоча боковини виконані переважно з матового пластику, верхню панель водоблока прикрашає темна глянсова кришка, під якою розміщений дисплей. Детальніше про даний елемент ми розповімо нижче.

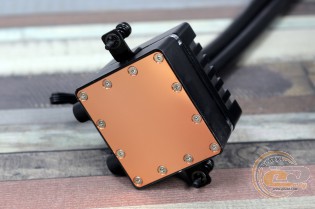

Зі зворотного ж боку є мідна основа з розміром 46 x 42 мм, захищена транспортувальною плівкою. Загалом вона рівна, але виробник відверто не ставив за мету довести шліфування до дзеркального блиску. Для прискорення теплообміну зі зворотного боку мідної пластини використовуються мікроканали (Micro Channel Technology).

Aardwolf OCEANUS 360 Aardwolf OCEANUS 360

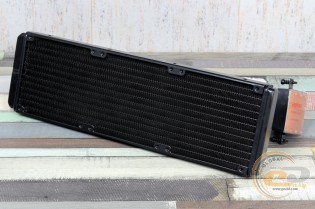

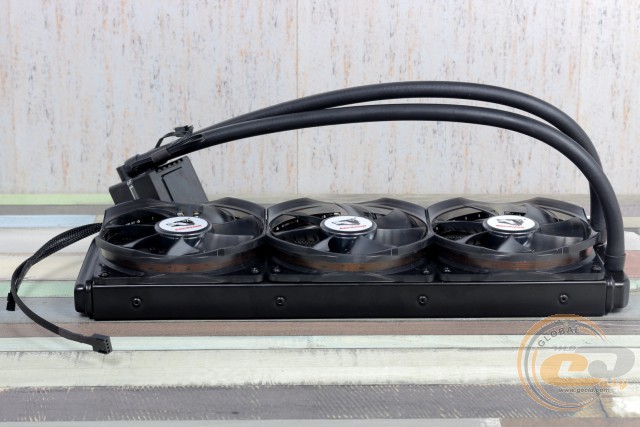

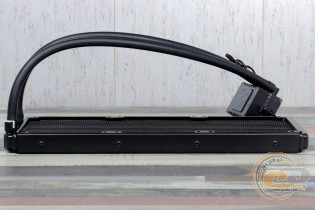

Алюмінієвий радіатор має розміри 395 х 120 х 27 мм. Охолоджуюча рідина протікає в ньому по 14-ти горизонтальних пластинчастих трубках. Велика площа тепловіддачі реалізується за допомогою перегородок з товщиною близько 0,3 мм, розташованих у вигляді гармошки в середньому на відстані 1,4 мм.

Aardwolf OCEANUS 360 Aardwolf OCEANUS 360

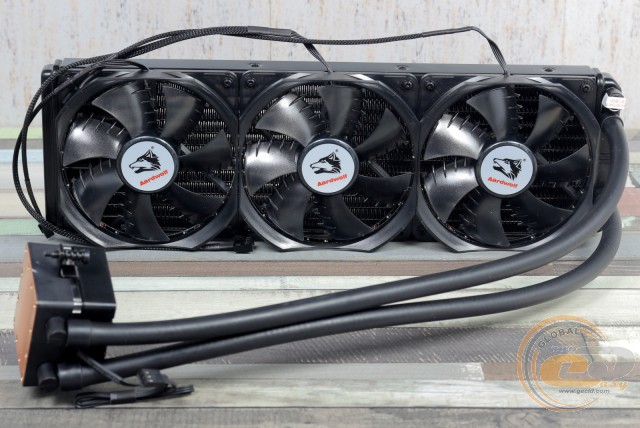

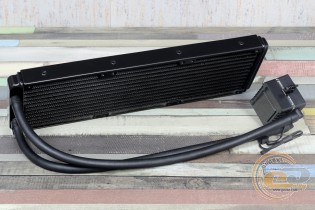

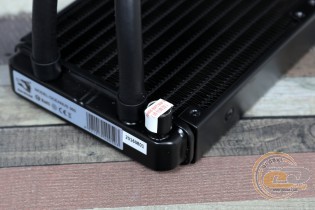

Довжини 45-см шлангів цілком достатньо для зручного монтажу системи охолодження. Холодоагент, що циркулює по них, можна додавати або замінювати через отвір на боковині радіатора. Однак розміщена на ньому пломба нагадує, що виконувати цю процедуру потрібно в сервісному центрі (принаймні, до закінчення гарантійного терміну).

Aardwolf OCEANUS 360

Aardwolf OCEANUS 360

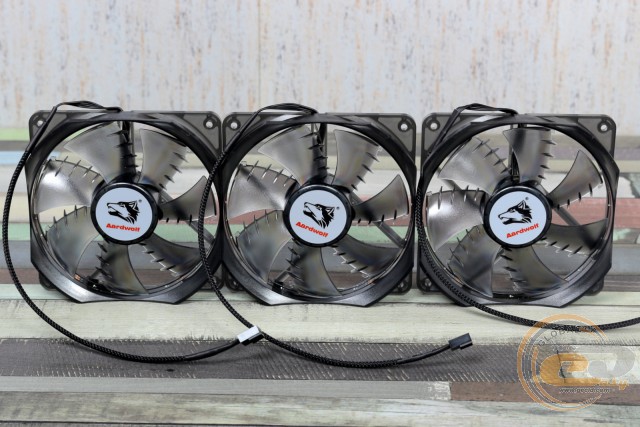

За активне охолодження радіатора відповідають три 120-мм вентилятори Aardwolf, побудовані на основі надійних гідравлічних підшипників (hydraulic). Вони розраховані на роботу з частотою обертання від 800 до 2000 об/хв при споживанні 4,6 Вт. ШІМ-регулювання дозволяє гнучко змінювати даний показник у доволі широкому діапазоні (в нашому випадку пропелери стартували на швидкості близько 370 об/хв).

Aardwolf OCEANUS 360

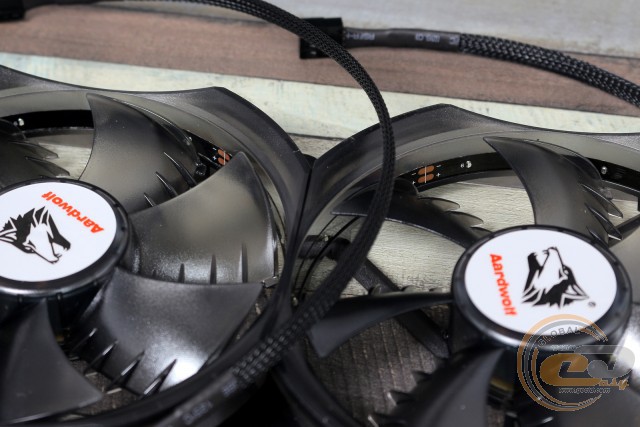

Також дані вентилятори вирізняються низкою характерних особливостей. Перша – це «акулячі плавники» на лопатях, які зменшують завихрення та рівень створеного шуму, збільшуючи при цьому силу повітряного потоку. Другий цікавий момент – це LED-ілюмінація, яка рівномірно підсвічує внутрішнє кільце вентилятора.

Aardwolf OCEANUS 360

Aardwolf OCEANUS 360

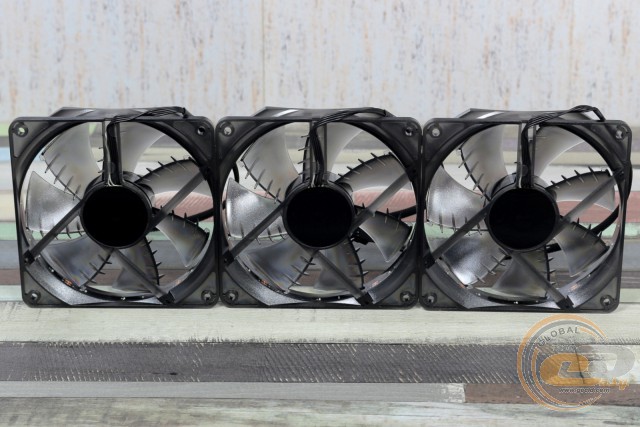

Ще одна відмінність від звичних пропелерів – наявність кріплень лише з одного боку. Отже, при їх заміні для монтажу доведеться також підшуковувати довгі гвинти.

Для підключення вентиляторів використовуються 4-контактні 31-см кабелі. Не будемо забувати, що певну надбавку довжини забезпечують комплектні Y-подібні кабелі, застосування яких дозволить також добитися синхронної роботи всіх трьох пропелерів.

Підсвічування

Компанія Aardwolf вже не вперше використовує синє підсвічування в своїх продуктах. Згадаймо ті ж кулери Aardwolf APCS10H Optima і Performa, які є точними копіями моделей від ZALMAN, однак приємно доповнені ілюмінацією. І, очевидно, чим дорожчий охолоджувач, тим більше уваги він повинен до себе привертати.

Так, навіть окантовка водоблоку, яка не дуже кидається в очі, переливається різними кольорами.

Aardwolf OCEANUS 360 Aardwolf OCEANUS 360

Більш того, зверху на помпі розміщено логотип виробника з підсвічуванням, під яким поперемінно виводяться два показники: частота обертання й температура. Перший, очевидно, відповідає швидкості роботи насоса, а другий - температурі охолоджуваної рідини (при тестуванні не перевищувала 32°C).

Aardwolf OCEANUS 360 Aardwolf OCEANUS 360

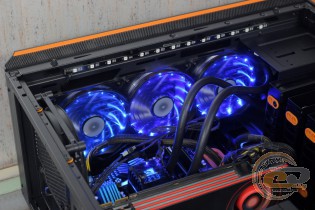

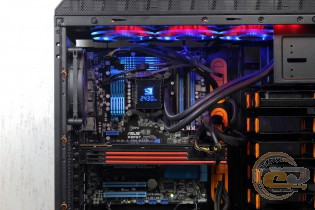

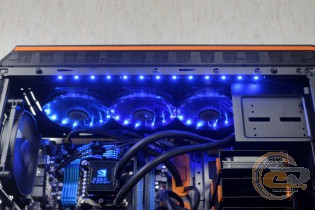

Підсвічування відразу трьох вентиляторів виглядає дуже ефектно, а в поєднанні з ілюмінацією корпуса системник з прозорою кришкою може стати справжньою окрасою робочого місця. Відзначимо, що ілюмінація пропелерів вмикається лише при вхідній напрузі 8 і більше вольт.
