Огляд аксесуарів для роботи з корпусами компанії MOREX

 Як і будь-яка сумлінна компанія, тайванський виробник компактних комп'ютерних корпусів Morex Information Ent, з продукцією якого ми знайомили наших читачів протягом останніх місяців, здійснює всіляку підтримку своїх рішень. Так, крім різноманітного асортименту корпусів, компанія поставляє на ринок і ряд аксесуарів, призначених для роботи з рішеннями, що вже найшли своїх власників. Вони призначені як для розширення можливостей, так і для заміни зламаних компонентів тієї чи іншої моделі корпуса. Про деякі, найбільш затребувані аксесуари для корпусів Morex, ми спробуємо докладно розповісти в даному огляді. При цьому, незважаючи на те, що асортимент доступних на замовлення на офіційному сайті компанії аксесуарів трохи ширше, ми будемо розповідати про те обладнання, яке поставляється офіційним українським дистриб'ютором, бо замовляти обладнання безпосередньо з Тайваню і чекати на доставку готовий далеко не кожен споживач.

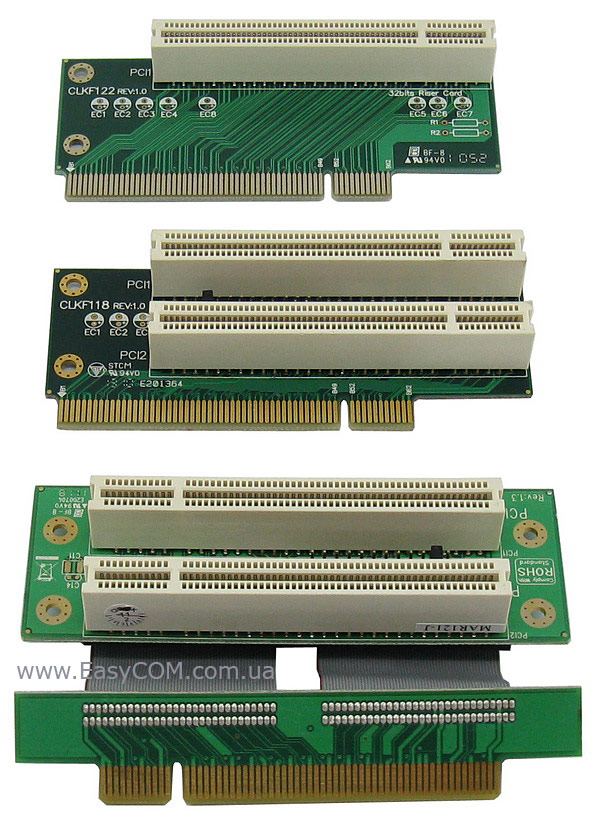

В оглядах компактних корпусів Morex 6610/6600 і Morex T3460-60 ми згадували такий пристрій, як PCI Riser Card - пристрій з інтерфейсом PCI, що слугує для повороту пристроїв PCI у площину материнської плати, дозволяючі мінімізувати габарити корпуса. Ряд корпусів даного виробника забезпечує таку можливість, при цьому конкретна модель корпуса найчастіше сумісна винятково з конкретним форматом PCI Riser Card, тому, як ви можете бачити на приведеному вище зображенні, даний пристрій випускається в декількох варіантах. На теперішній час, асортимент українського дистриб'ютора продукції компанії Morex представлений тільки трьома модифікаціями PCI Riser Card:

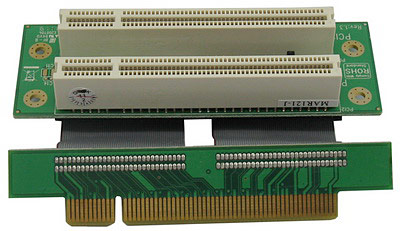

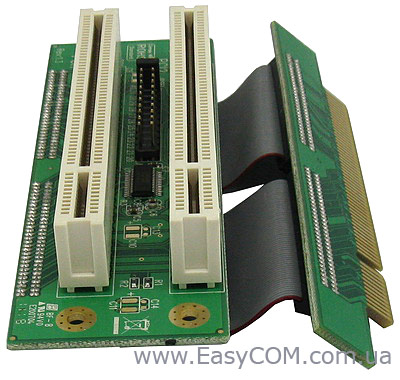

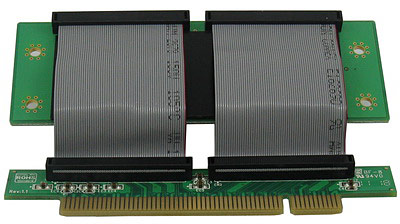

Модель MAR121-j дозволяє скористатися двома слотами PCI і, завдяки наявності в конструкції гнучкого шлейфа, забезпечує найбільший простір у виборі положення карт розширення. Необхідно врахувати, що двослотові моделі Riser Card можна повноцінно використовувати  тільки на тих материнських платах, які мають підтримку 2xPCI пристроїв на одному PCI роз’ємі, що залежить, в першу чергу, від чіпсету материнської плати. Серед продуктів компанії Morex, дана модель технічно сумісна винятково з корпусом Morex 7677, однак, ніщо не заважає використовувати кожну з моделей PCI Riser Card у вашому корпусі, при наявності певної кмітливості і необхідності розвороту карти розширення паралельно материнській платі. В останньому випадку можуть виявитися доречі отвори, розташовані на Riser Card, які призначені для кріплення пристрою до інфраструктури корпуса за допомогою гвинтів.

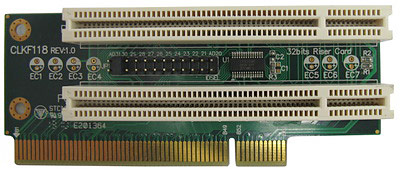

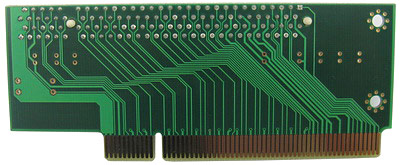

Модель MAR122-J, що також забезпечує можливість підключення до двох карт розширення з інтерфейсом PCI, являє собою цільну мікросхему, що розвертає карти розширення під кутом 90 градусів у зворотну сторону від материнської плати. Дана модель технічно сумісна з корпусами серії Morex 27XX, які на даний момент дистриб'ютор не поширює. При бажанні, дану модель можна розмістити і в іншому корпусі, якщо збоку від материнської плати є вільний простір, наприклад у корпусах типу Morex 3388-150/3389-150.

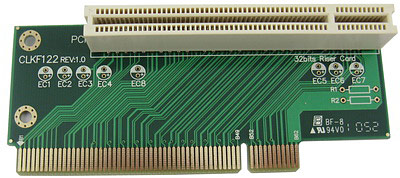

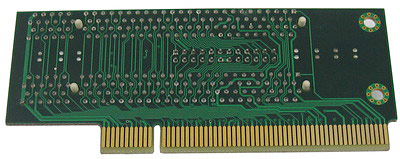

Модель MAR114-J, нарешті, має одностлотове виконання і також направляє карту розширення вбік від материнської плати.

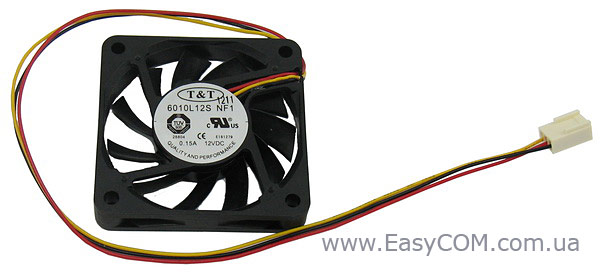

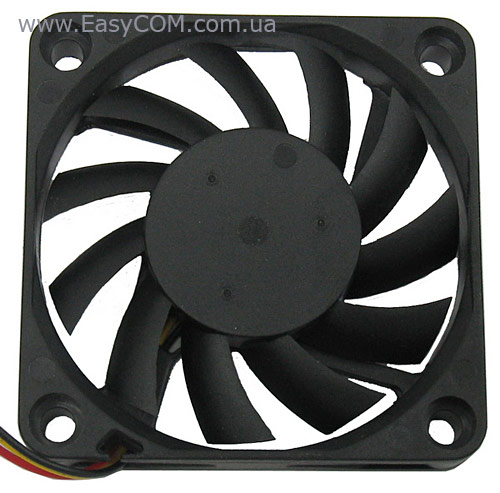

Рухаємося далі. У малогабаритних корпусах виробництва компанії Morex здебільшого використовуються компактні вентилятори з діаметром крильчатки 60 мм і товщиною корпуса 10 мм. Зокрема, вентилятори даного форм-фактору можна знайти в корпусах Morex 3822-60/3833-60. При необхідності додаткової комплектації корпуса вентилятором або заміни не працюючого, є можливість на сайті дистриб'ютора на замовлення взяти 60 мм вентилятор, що виготовлений компанією T&T та підходить до безлічі моделей корпусів.

Оскільки серед моделей малогабаритних корпусів виробництва компанії Morex присутні рішення, оснащені компактними зовнішніми блоками живлення ноутбучного типу, всередині таких рішень встановлені вторинні DC-DC перетворювачі, завдяки яким досягається висока ефективність роботи підсистеми живлення. Зовнішніми блоками живлення оснащені такі протестовані в нашій тестовій лабораторії моделі корпусів, як:

Базово, кожна з розглянутих моделей оснащується найменш потужним і найбільш економічним блоком живлення потужністю 60 Вт, виробництва компанії Sea Sonic Electronics. Але що робити, якщо після придбання корпуса ви виявили, що потужності блоку живлення не достатньо? У такому випадку можна одразу замовити корпус з зовнішнім блоком живлення більшої потужності, або придбати комплект елементів живлення, у який включено все необхідне для заміни менш продуктивної системи живлення. У офіційного дистриб'ютора можна замовити один з двох комплектів підвищеної потужності, на 80 або 150 Вт – розглянемо кожен з них докладніше.

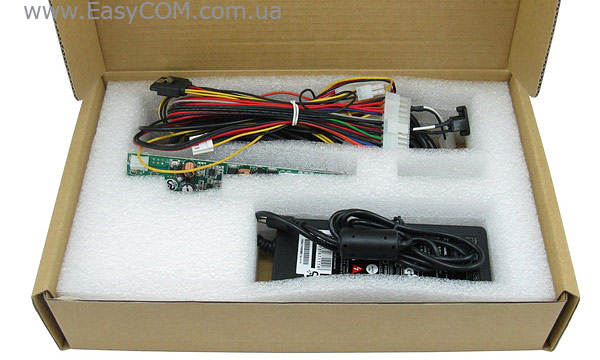

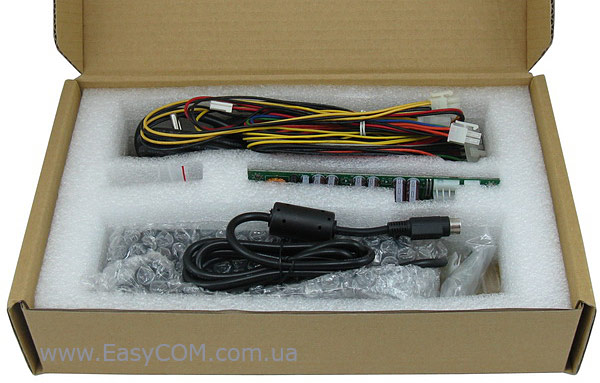

Комплект елементів живлення PDB080R потужністю 80 ватів поставляється в картонній коробці, для захисту компонентів від пошкоджень під час транспортування використовується пінополіуретановий блок.

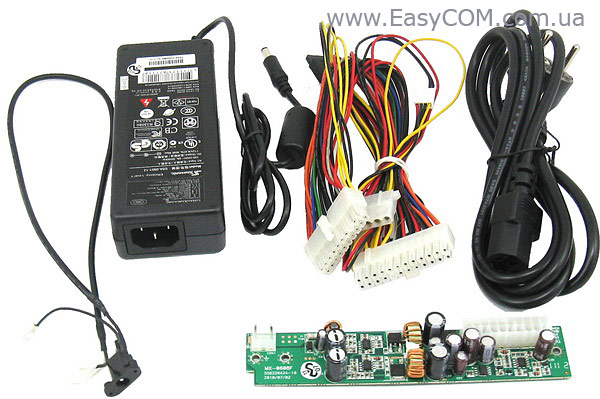

Комплект складається з наступних елементів:

  • зовнішнього блоку живлення Seasonic SSA-0901-12;
  • DC плати;
  • кабелю DC Jack;
  • кабелю живлення від DC плати до компонентів системи;
  • мережного кабелю;
  • набору кріпильних гвинтів.

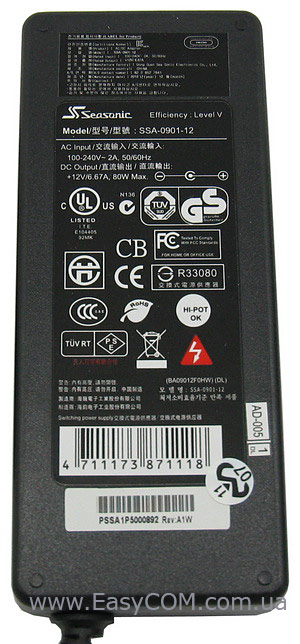

Блок живлення Seasonic SSA-0901-12 має паспортну потужність 80 Вт, тобто видає 6,67 А по лінії +12В. Потужності такого блоку живлення повинно вистачати у більшості випадків для систем, що базуються на енергоефективних процесорах Intel Atom або  AMD Zacate, у яких використовується і додаткове обладнання для розширення можливостей.

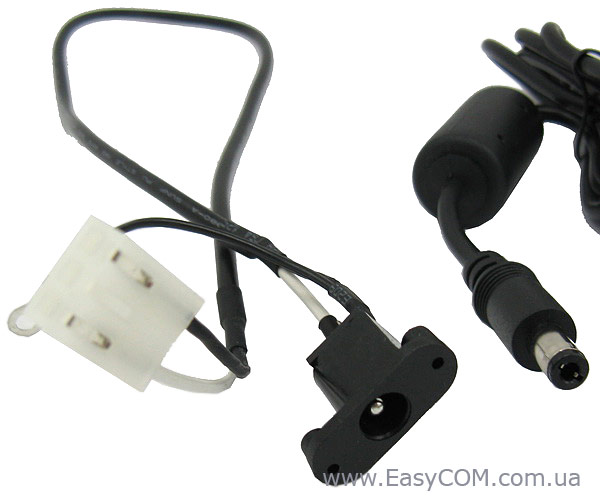

Кабель DC Jack оснащений роз’ємом для з'єднання зовнішнього блоку живлення з DC платою.

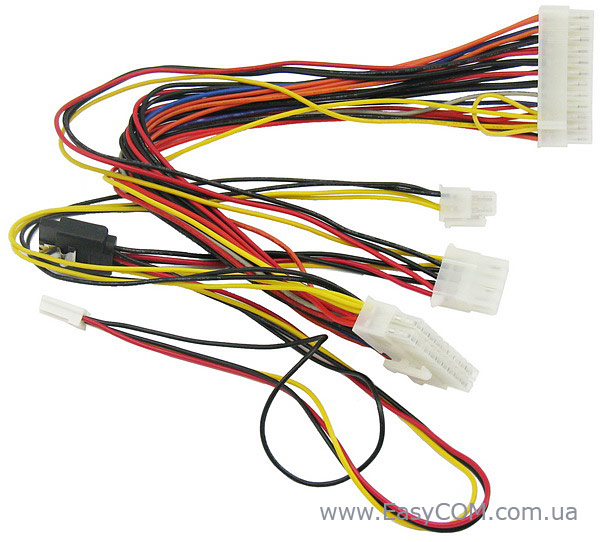

Кабель для подачі енергії на компоненти системи містить у собі наступні роз’єми живлення:

  • 20+4-контактний ATX (довжина кабелю 30 см);
  • PATA (30 см) + SATA (10 см) + FDD (30 см);
  • 4-контактний ATX12V (30 см).

Всі ключові роз’єми присутні, а довжина кабелів є цілком достатньою для складання системи в компактному корпусі.

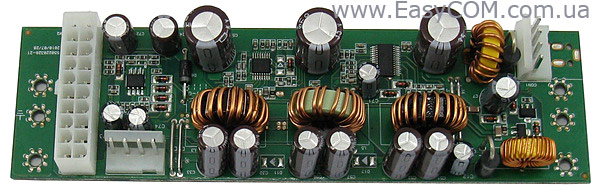

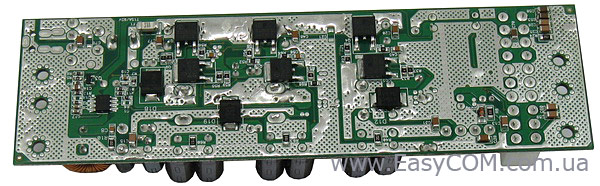

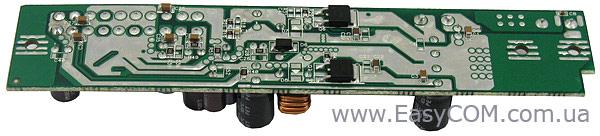

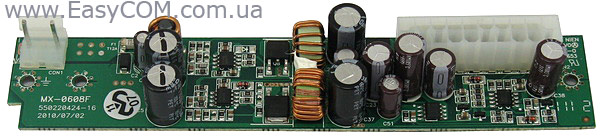

DC плата має скромні габарити, відрізняється прийнятною якістю виготовлення і пайки елементів і оснащена стандартизованими кріпильними отворами, що підходять до будь-якого компактного корпуса Morex, конструкція якого розрахована на роботу з зовнішнім блоком живлення.

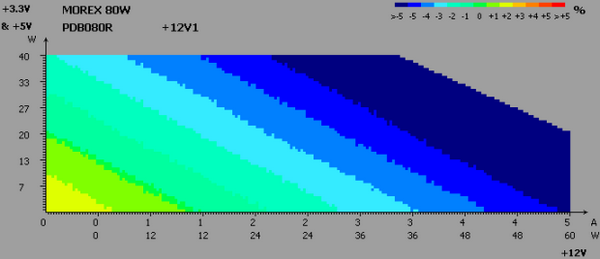

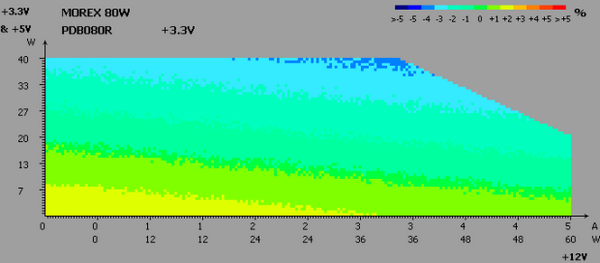

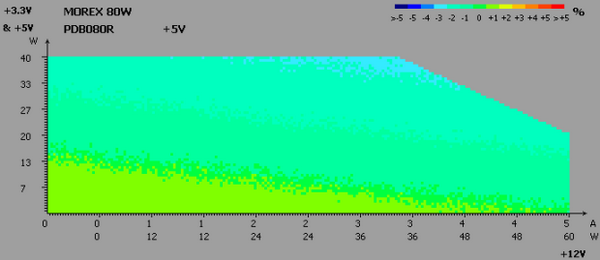

У завершення, пропонуємо глянути на графіки виміру крос-навантажувальних характеристик комплекту елементів живлення PDB080R.

Відхилення напруги на лініях +3,3В і +5В мінімальне, і не викликає ніяких питань, перебуваючи в межах між +2% і -3%. На лінії +12В відхилення в позитивну сторону також становлять всього +2%, а ось у негативну сторону напруга відхилялася більш ніж на -5%, «спливаючи» за межі припустимих значень, що, втім, не є критичним зауваженням для системи живлення, не розрахованої на постійні високі навантаження.



Більш продуктивний комплект елементів живлення PDB150R потужністю 150 Вт також поставляється в захищеній від струсів картонній коробці.

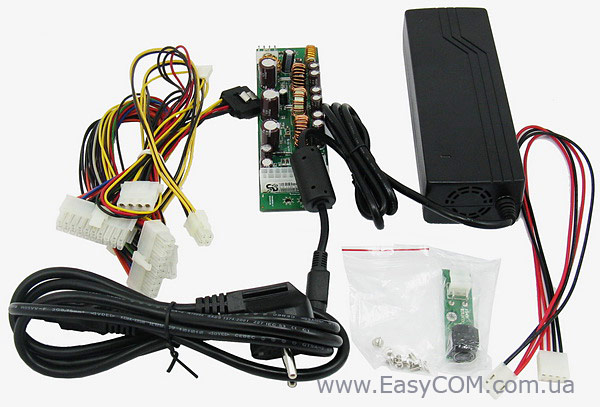

Всередині коробки маємо:

  • зовнішній блок живлення EDACPOWER EA11603;
  • DC плата;
  • DC Jack плата
  • кабель DC Jack;
  • кабель живлення від DC плати до компонентів системи;
  • ATX 12V кабель,
  • мережний кабель;
  • набір кріпильних гвинтів.

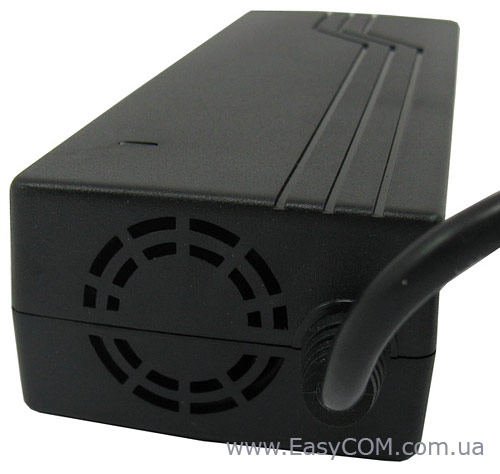

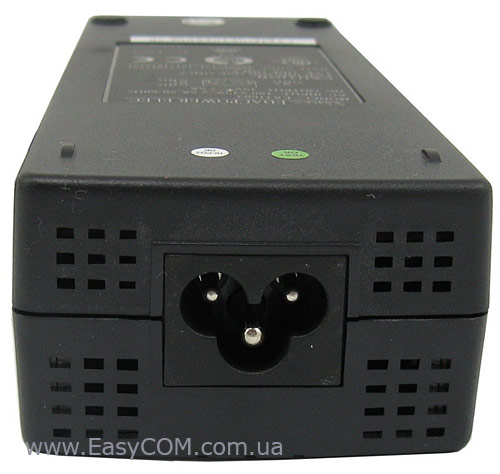

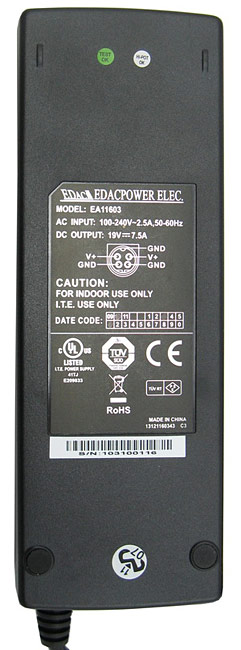

Блок живлення EDACPOWER EA11603, потужність якого насправді є трохи нижче заявленої в специфікаціях - 142,5 Вт (7,5 А по лінії 19 В), відрізняється більшими в порівнянні з менш продуктивними рішеннями габаритами. Крім того, дана модель оснащена компактним внутрішнім вентилятором, для ефективної роботи якого в протилежному торці блоку є вентиляційні отвори. Ще однією особливістю EDACPOWER EA11603 є можливість роботи з заземлюючим контуром, внаслідок чого використовувані роз’єми для підключення мережного кабелю і кабелю блоку живлення до корпуса набули відповідне виконання.

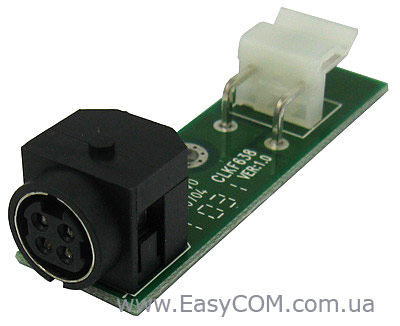

Оскільки роз’єм для подачі живлення всередину корпуса розташовується на невеликій платі (DC Jack), можливість кріплення якої в деяких компактних корпусах не завжди очевидна, сумісність комплекту елементів живлення PDB150R з тією або іншою моделлю корпуса необхідно уточнювати у постачальника або виробника корпуса.

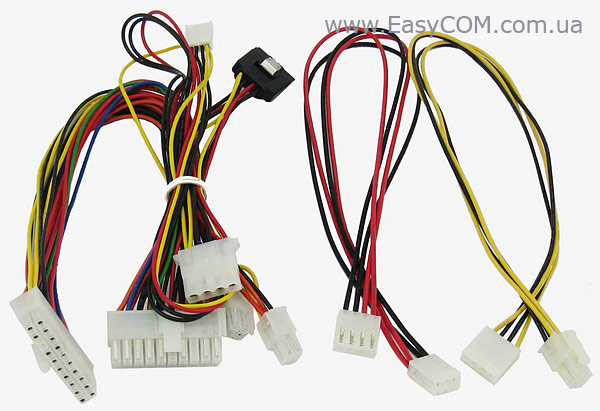

Конфігурація групового проводу для подачі енергії на обладнання аналогічна попередньому БЖ:

  • 20+4-контактний ATX (довжина кабелю 30 см);
  • PATA (30 см) + SATA (10 см) + FDD (30 см);
  • 4-контактний ATX12V (30 см).

Крім того комплект PDB150R забезпечує можливість підключення ще одного кабелю живлення з 4-контактним роз’ємом, його можна використовувати, наприклад, для подачі додаткового живлення на дискретну відеокарту. Кабель, що знаходиться посередині наведеного зображення використовується винятково для з'єднання DC Jack панелі безпосередньо з DC платою.

Сама DC плата практично вдвічі ширше в порівнянні з платою менш потужного рішення і, звісно, має більшу кількість дроселів, транзисторів і конденсаторів відповідно до збільшеного рівня продуктивності. До якості виконання плати претензій також не виникає. Взагалі, найбільш потужний комплект елементів живлення PDB150R переважніше використовувати в конфігураціях, які являють собою щось більше, ніж просто енергоефективна система. Так, можливостей PDB150R цілком достатньо для того, щоб, підібравши підходящих розмірів корпус, зібрати систему з дискретним відеоадаптером середнього рівня, що розширить можливості по обробці мультимедіа матеріалів щодо систем, що використовують інтегроване графічне ядро.

Завершимо даний матеріал коротким оглядом двох систем кріплення корпусів по стандарту VESA, що дозволяють закріпити корпус на задній стінці сумісного монітора. Можливість встановлення корпуса на звороті монітора найчастіше буває неоціненна в умовах обмеженого робочого простору. Крім того, мінімізація простору, що займає система, може виявитися привабливою з естетичної точки зору. Так, протестовані нами компактні корпуси Morex 5677-60/5689-60 мають у своєму розпорядженні можливість кріплення до монітора або іншої вертикальної поверхні вже в базовій комплектації, а розповсюджувані в якості додаткового обладнання VESA-кріплення дозволять розширити список корпусів компанії Morex, що мають можливість кріплення до монітора.

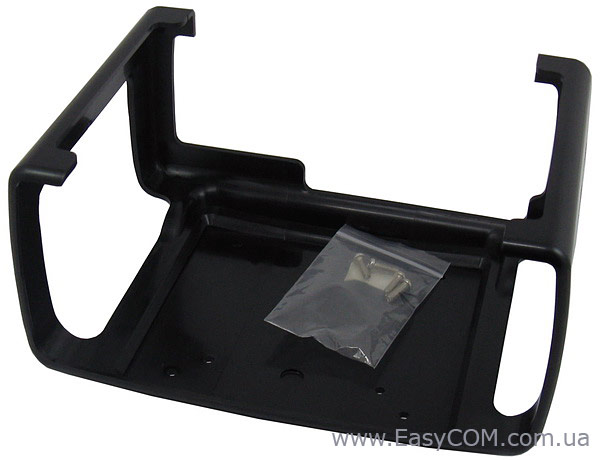

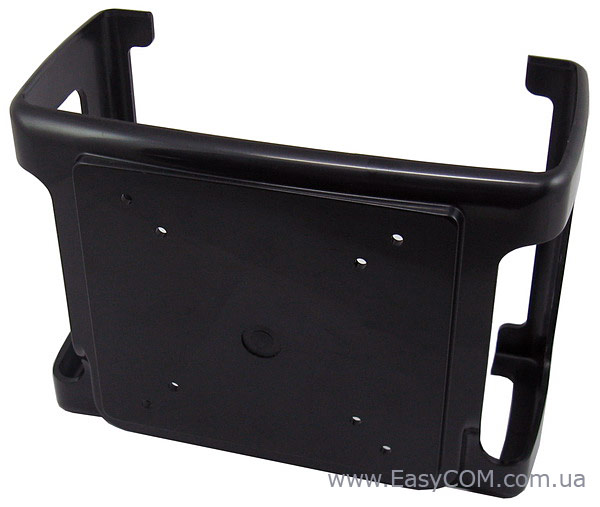

VESA-кріплення для Mini-ITX корпуса Morex T3500-60 поставляється в картонній коробці, яка захищає об'ємне кріплення з матового пластику чорного кольору від пошкоджень. Всередині коробки, крім самого кріплення, є набір кріпильних гвинтів.

Посилена передня стінка кріплення за допомогою комплектних гвинтів прикручується до монітора.

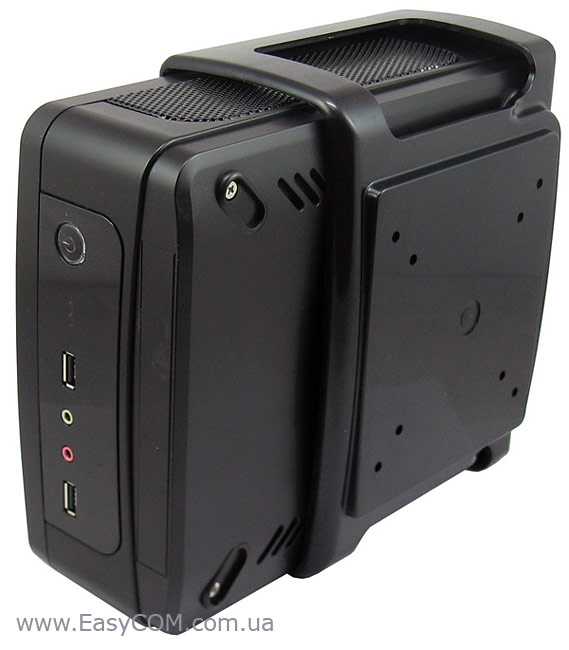

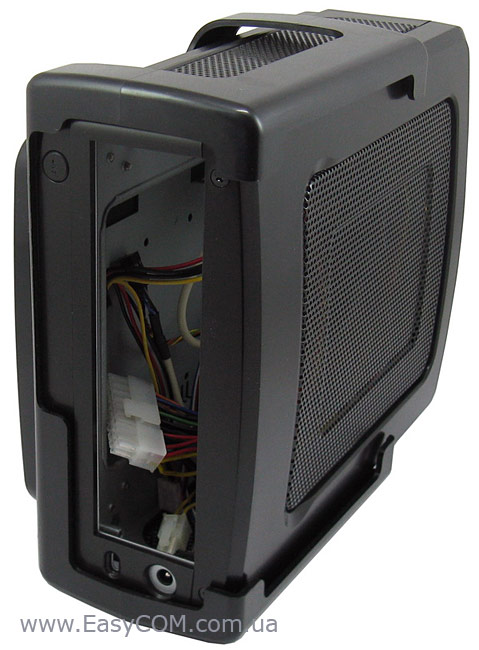

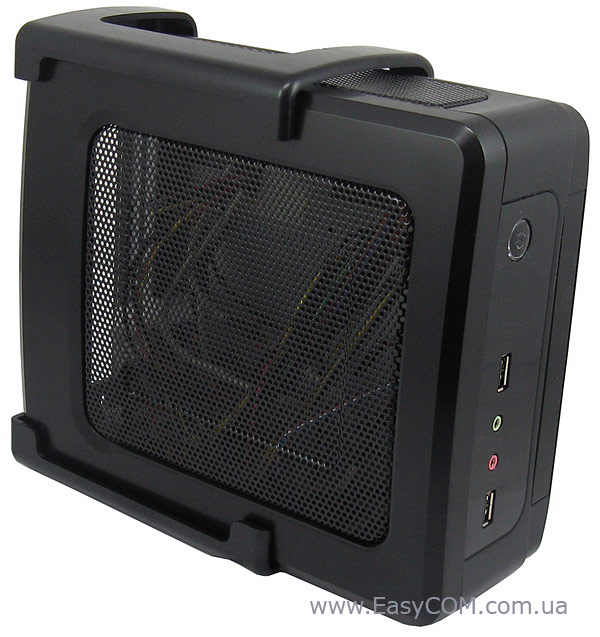

Далі корпус Morex T3500-60 просто вставляється в кріплення, при цьому нижній торець кріплення надійно втримує корпус і, водночас, не обмежує доступ до інтерфейсної панелі материнської плати та роз’єму для підключення блока живлення.

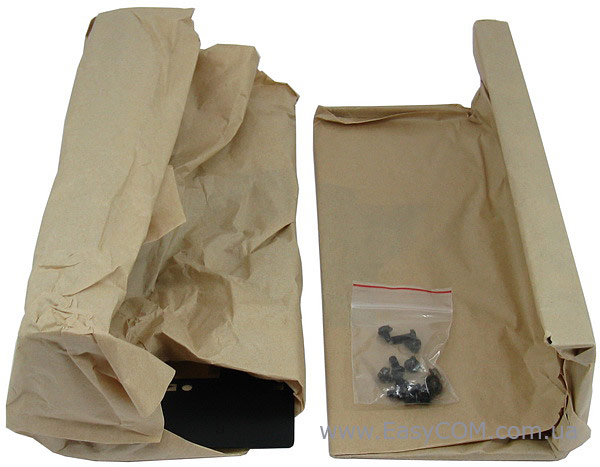

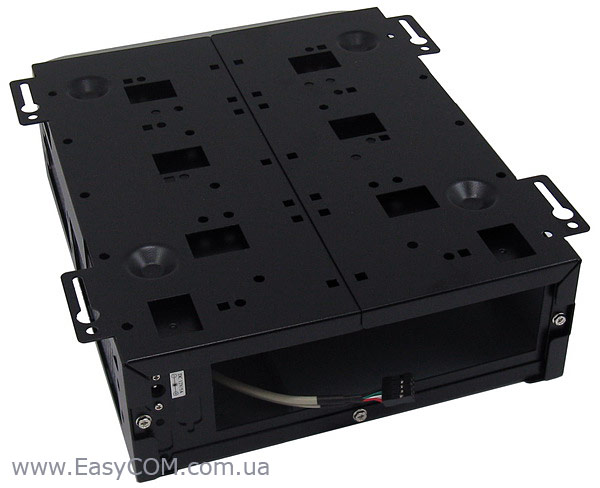

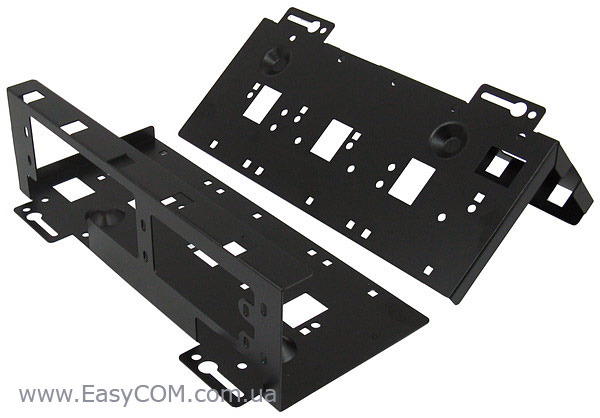

Наступна модель кріплення VESA, сумісна з Mini-ITX корпусами серії Morex 27xx/38xx являє собою дві симетричні металеві деталі, тому для того, щоб деталі не пошкодили один одного під час перевезення, кожна з них додатково загорнена в пакувальний папір. Звісно, разом з кріпленням поставляється набір гвинтів для кріплення.

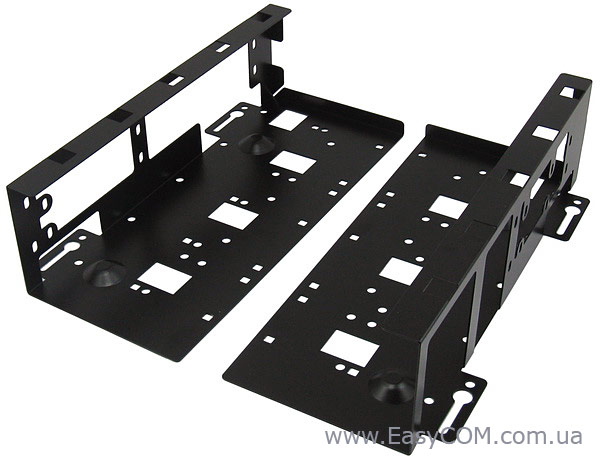

Кріплення виконане повністю з металу і пофарбоване стійкою до пошкоджень універсальною чорною фарбою. Для того, щоб корпус не терся об майданчик кріплення, на останньому передбачено чотири спеціальні виступи. Відмінною рисою даного кріплення є можливість встановлення не тільки на задню стінку монітора, але і на будь-яку іншу вертикальну поверхню, для чого передбачені спеціальні вушка з боків кріплення.

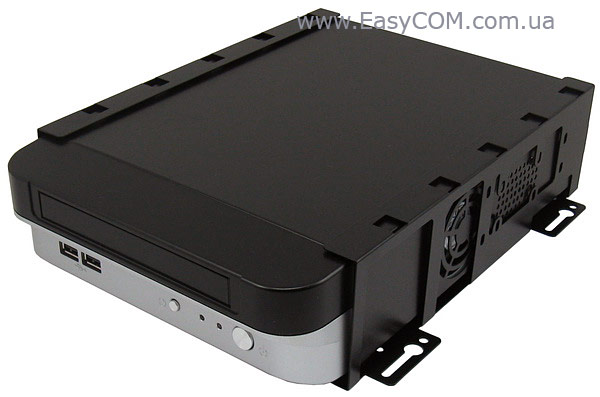

Корпус, вставлений у кріплення, не втрачає зручності експлуатації. Так, вентиляційні отвори і вихідний отвір вентилятора не блокуються, інтерфейсна панель материнської плати та інші роз’єми задньої стінки корпуси легкодоступні.
