Огляд MSI MAG FORGE M110R AIRFLOW: компактний корпус із продуманою вентиляцією

Ще донедавна потужний ігровий ПК майже автоматично асоціювався з великим корпусом. Сьогодні це вже не так. Сучасні комплектуючі дозволяють розмістити продуктивну систему навіть у корпусі формату Mini Tower.

Одним із таких рішень став корпус MSI MAG FORGE M110R AIRFLOW. Він розрахований на материнські плати формфактору microATX і Mini-ITX та робить ставку не на оригінальний дизайн, а на практичність. Передня панель із металевої сітки забезпечує вільний приплив повітря, а чотири попередньо встановлені 120-мм ARGB-вентилятори позбавляють необхідності одразу докуповувати додаткові.

Серед інших особливостей — концентратор із підтримкою до шести вентиляторів, верхній і нижній пилові фільтри, бокова панель із загартованого скла та підтримка радіаторів РСО завдовжки до 240 мм. Попри компактні розміри, усередині вистачає місця для відеокарт завдовжки до 330 мм, процесорних кулерів висотою до 160 мм і стандартних ATX-блоків живлення.

На момент підготовки огляду орієнтовна вартість корпуса становить близько 2599 грн. За таку ціну він виглядає однією з найцікавіших пропозицій серед компактних корпусів для складання сучасного ігрового ПК.

Втім, характеристики на папері — це лише частина історії. Наскільки ефективною виявиться штатна система охолодження? Чи зручно збирати систему в компактному шасі? І чи виправдовує вона свою ціну? Саме це ми й перевіримо в нашому огляді.

Специфікація

Модель	MSI MAG FORGE M110R AIRFLOW
Типорозмір	Mini Tower
Підтримувані формфактори материнських плат	microATX / Mini-ITX
Колір	Чорний
Зовнішні відсіки	Немає
Внутрішні відсіки	2 х 2,5" та 2 х 3,5" або 3 х 2,5" та 1 х 3,5"
Слоти для карт розширення	4
Максимальна довжина відеокарти (власні виміри), мм	300 (до 330 без встановлення переднього радіатора РСО)
Максимальна висота процесорного кулера (власні виміри), мм	160 (162)
Максимальна довжина БЖ(власні виміри), мм	180 (300 мм без встановленого лотка для 3,5)
Роз’єми	1 x кнопка живлення 1 x кнопка скидання 1 x мікрофонний вхід 1 x аудіовихід 2 x USB 2.0 (Type A) 1 x USB 3.2 Gen 1 Type-A (5 Гбіт/с) 1 x кнопка-перемикач RGB-підсвічування
Попередньо встановлені вентилятори	Спереду: 3 x 120 мм ARGB вентилятори Задня панель: 1 x 120 мм ARGB вентилятор
Блок живлення	Немає
Можливість встановити вентилятори
На передній панелі	3 х 120 мм
На верхній панелі	2 х 120 мм
На тильній панелі	1 х 120 мм
На нижній панелі	-
Можливість встановлення РСО
На передній панелі	120 / 240 мм
На верхній панелі	120 / 240 мм
На тильній панелі	120 мм
Матеріали
Передня панель / Задня стінка	Сталь завтовшки 0,58 мм (з фарбою)
Верхня панель / Дно	Сталь завтовшки 0,62 мм (з фарбою)
Шасі / Піддон материнської плати	Сталь завтовшки 0,58 мм (з фарбою)
Боковини	Ліва: загартоване скло завтовшки 2,98 мм (тоноване); Права: сталь завтовшки 0,64 мм (з фарбою).
Розміри корпуса (ГхШхВ), мм	388 x 200 x 423
Вага (власні виміри), кг	4,27 (4,28)
Гарантія, років	2
Сайт виробника	MSI Україна
Сайт товару	MSI MAG FORGE M110R AIRFLOW

Паковання та комплект постачання

Паковання корпуса максимально просте й практичне. Це звичайна картонна коробка з монохромною поліграфією, де зображено схематичний ескіз кейса, логотипи серії та наведено детальні специфікації. Захист під час транспортування стандартний, але надійний: щільний поліетилен і два масивні демпфери з пінопласту. З боків передбачено вирізані ручки, тож переносити коробку буде цілком зручно.

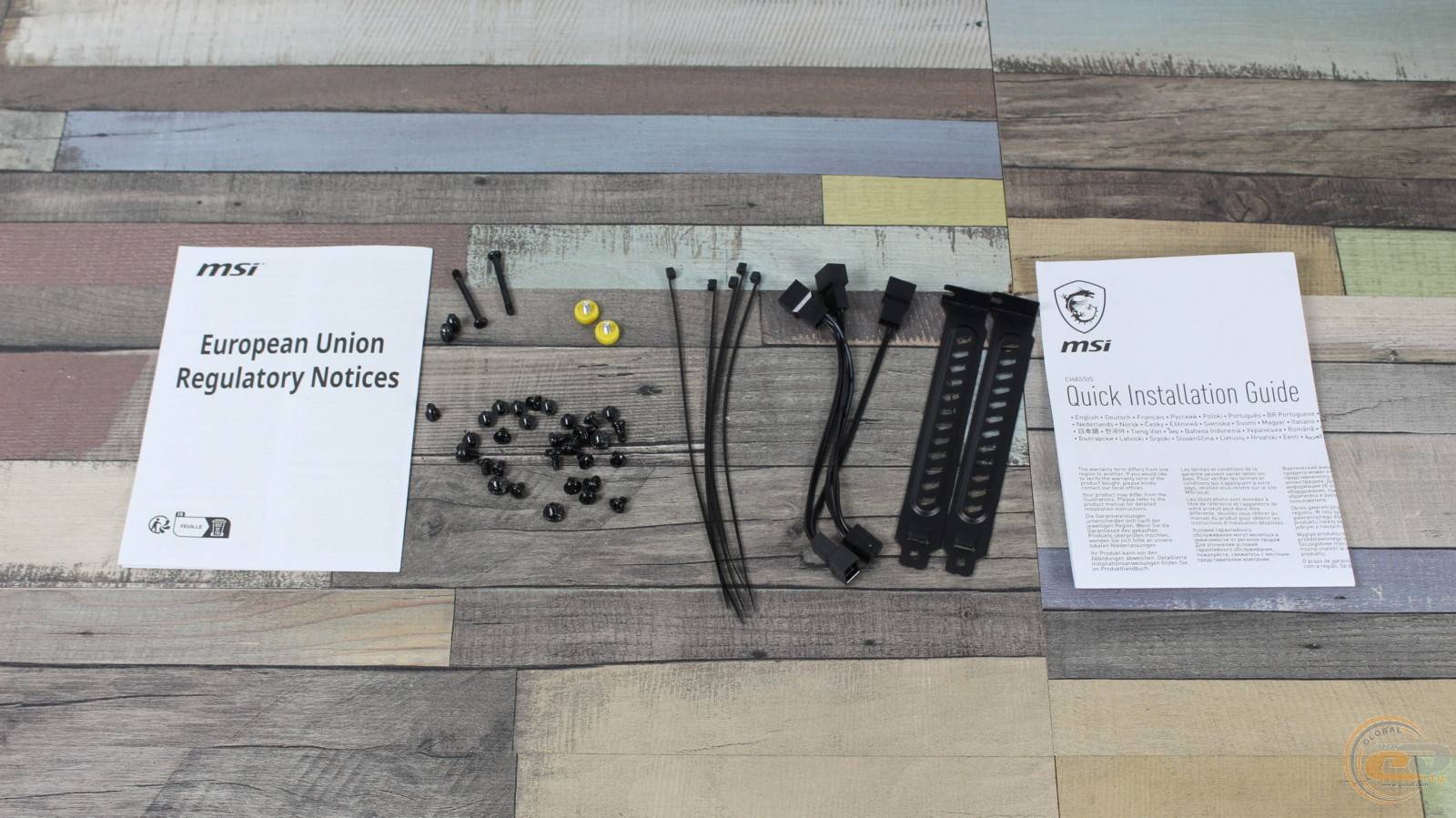

Комплект постачання тут базовий, проте містить усе необхідне для збирання системи. Всередині знайдете коротку інструкцію, набір чорних гвинтів, п'ять пластикових стяжок і розгалужувач живлення вентиляторів. Крім того, виробник додав спеціальну насадку під викрутку для зручного закручування стійок материнської плати та дві змінні перфоровані заглушки для слотів PCI. Звичайний прагматичний підхід: жодних переплат, лише необхідні речі для роботи.

Зовнішній вигляд

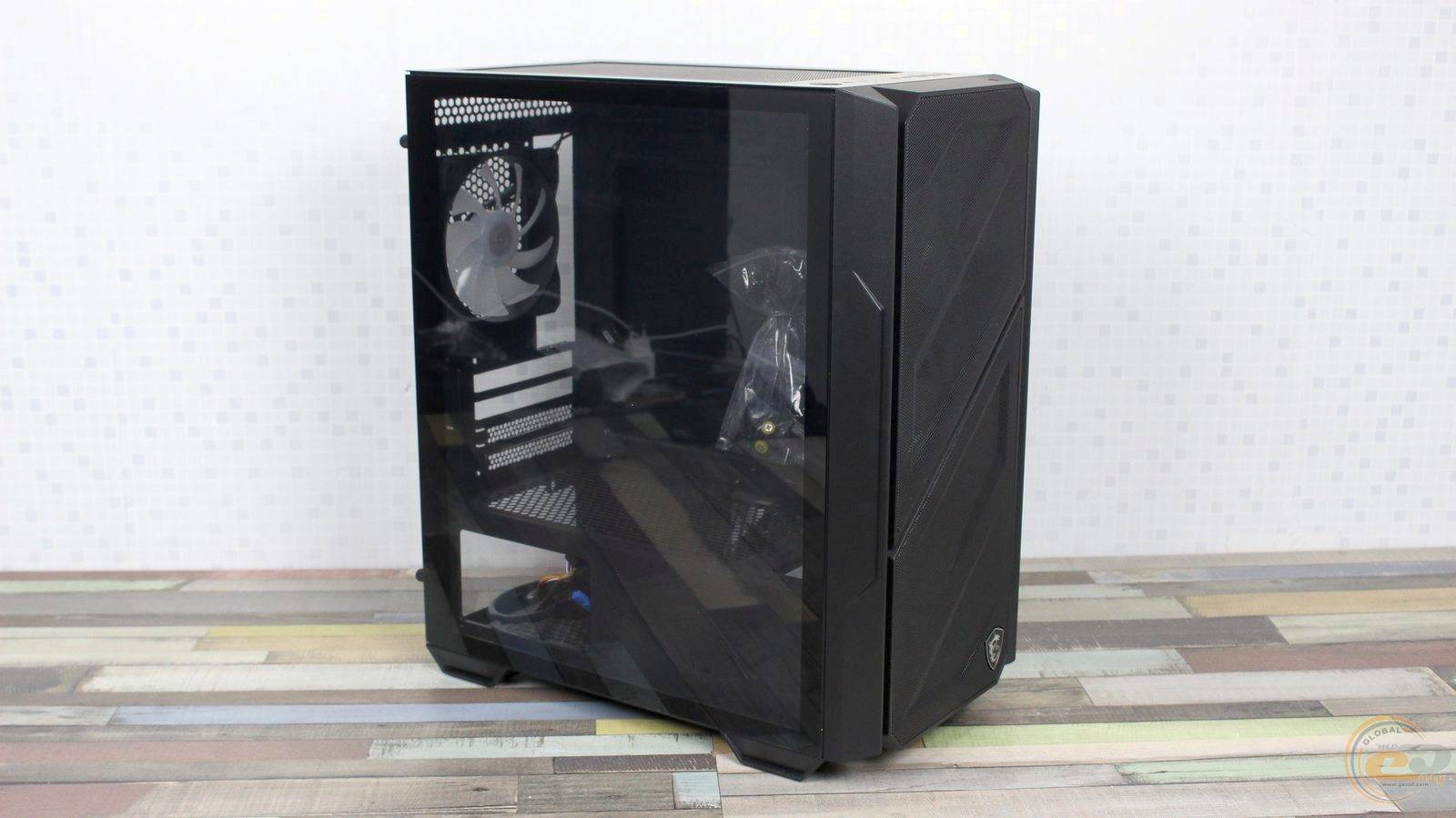

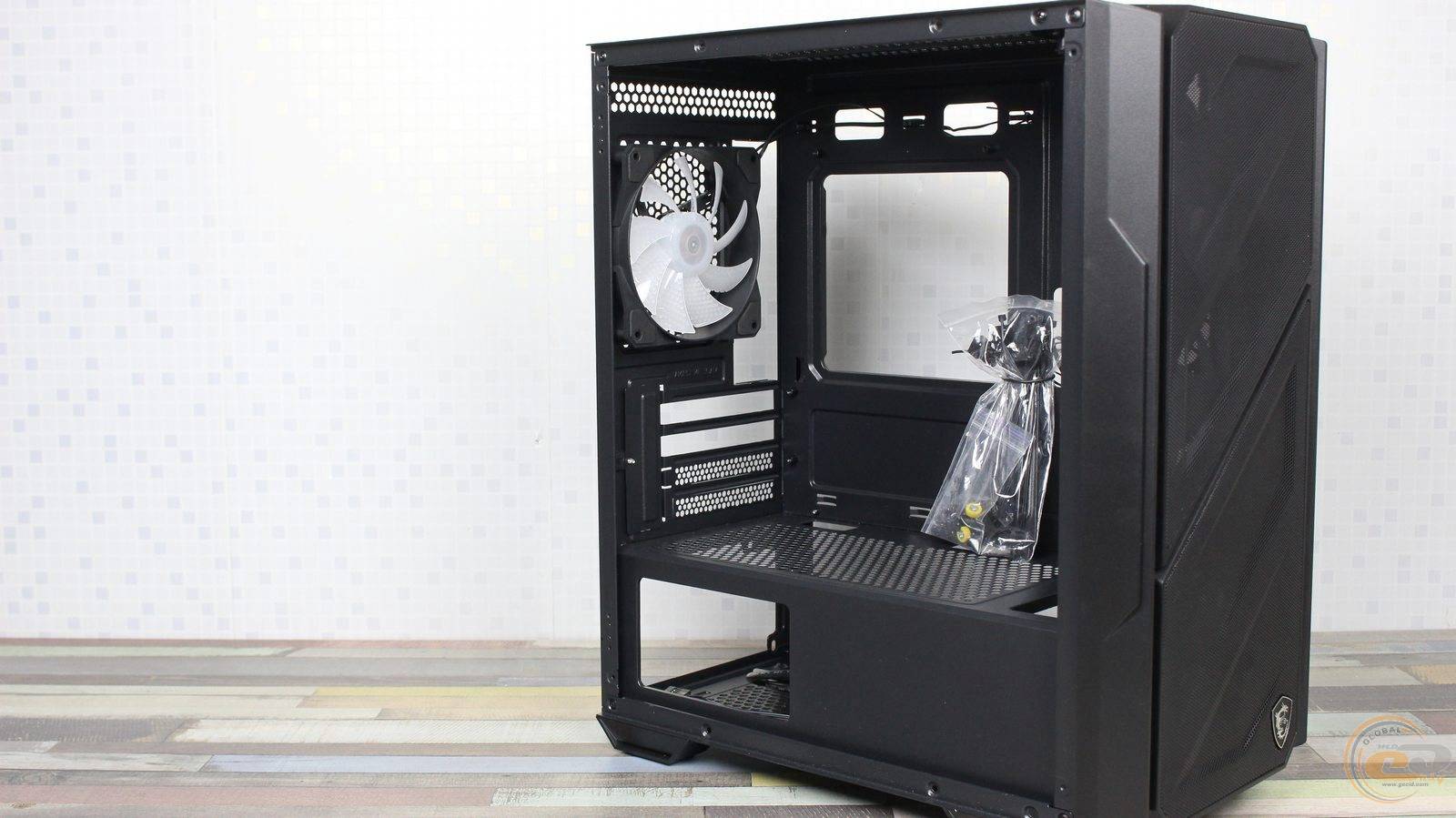

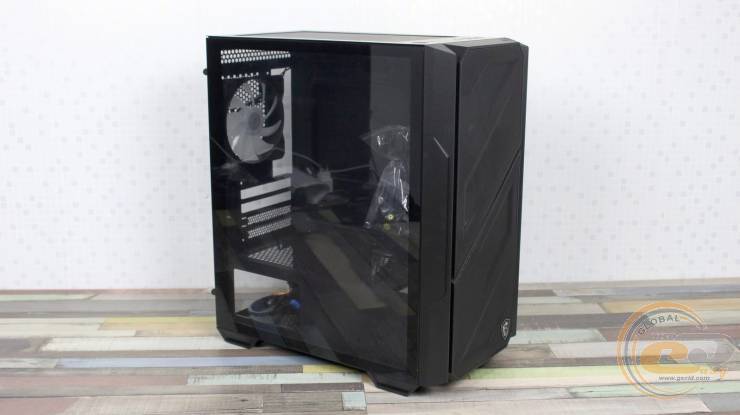

MSI MAG FORGE M110R AIRFLOW виконаний у чорному кольорі та має стриманий і функціональний дизайн. Корпус вирізняється помірними габаритами та відносно невеликою вагою, що характерно для рішень формату Mini Tower, і розрахований на збирання систем на базі материнських плат microATX або Mini-ITX.

Основою конструкції слугує листова сталь. Шасі, піддон материнської плати та інші металеві елементи мають товщину від 0,58 до 0,64 мм, що забезпечує достатню жорсткість для повсякденної експлуатації.

Ліва бічна панель виконана з прозорого загартованого скла завтовшки 3 мм, що дозволяє безперешкодно оглядати внутрішні компоненти. На відміну від традиційного гвинтового кріплення крізь скло, тут використано металеві рамки, закріплені спереду та ззаду панелі з внутрішнього боку. Спереду скло фіксується суцільним вертикальним зачепом, який входить у відповідний паз шасі.

Права бічна стінка виготовлена з суцільного металевого листа з ребрами жорсткості по периметру та має класичні металеві зачепи з трьох боків.

Задня частина обох боковин має зручний виступ для демонтажу та фіксується двома гвинтами з накатними пластиковими головками.

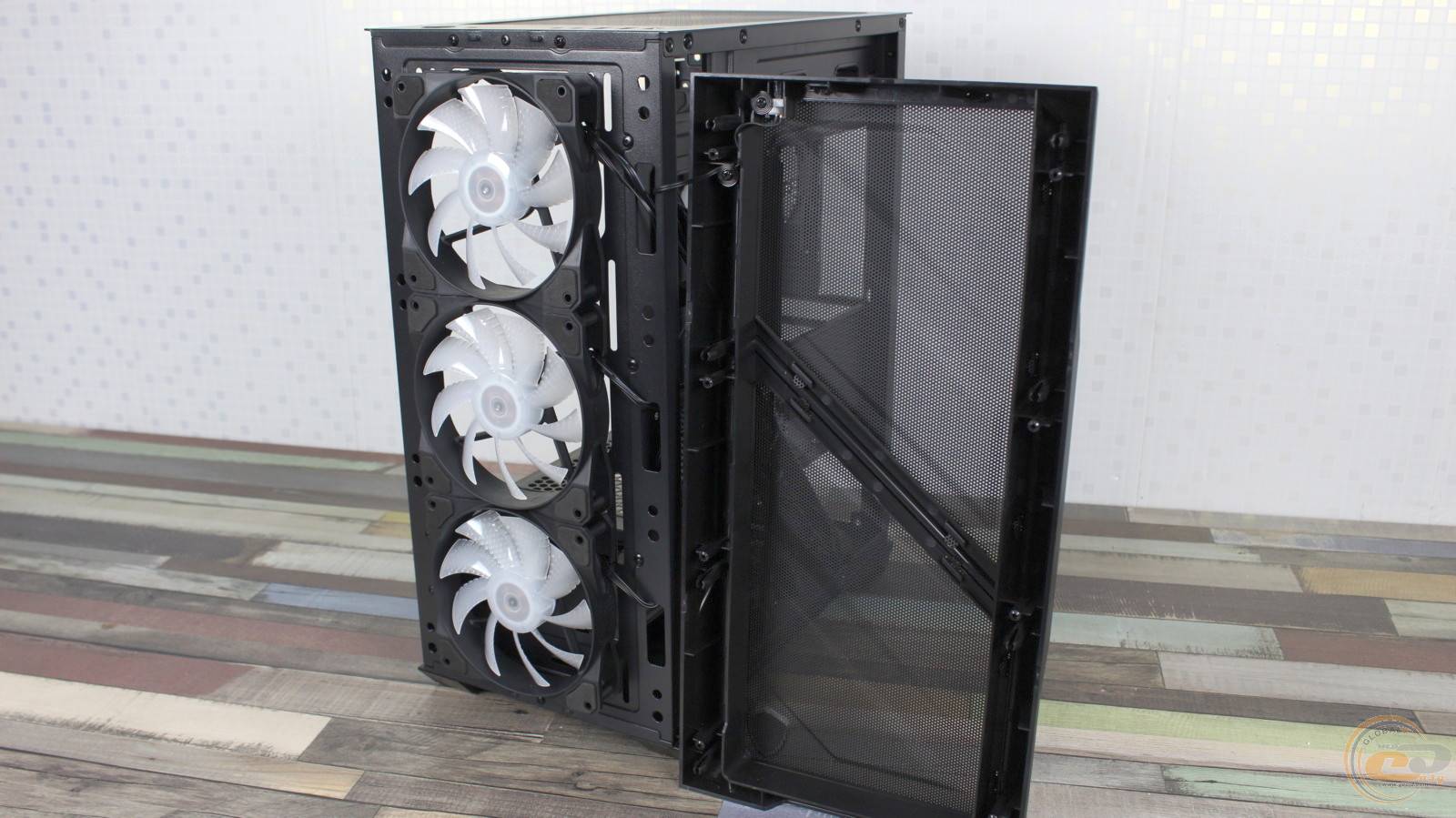

Фронтальна частина корпусу закрита знімною пластиковою панеллю зі складною геометрією. У її правому нижньому куті розміщено логотип MSI. Вентиляційна зона панелі складається з двох металевих сіток із круглими отворами, які розділені між собою діагональною лінією. Сама панель утримується на сталевому шасі за допомогою восьми круглих пластикових зачепів.

За панеллю розташовані три попередньо встановлені 120-мм вентилятори з ARGB-підсвічуванням, які підключаються до комплектного контролера. Завдяки наявним посадковим місцям на передній панелі замість них можна встановити три 120-мм вентилятори або радіатор РСО формату до 240 мм.

Звертаємо вашу увагу на те, що панель не можна повністю відокремити від шасі, оскільки від кнопки керування підсвічуванням до контролера прокладено кабель.

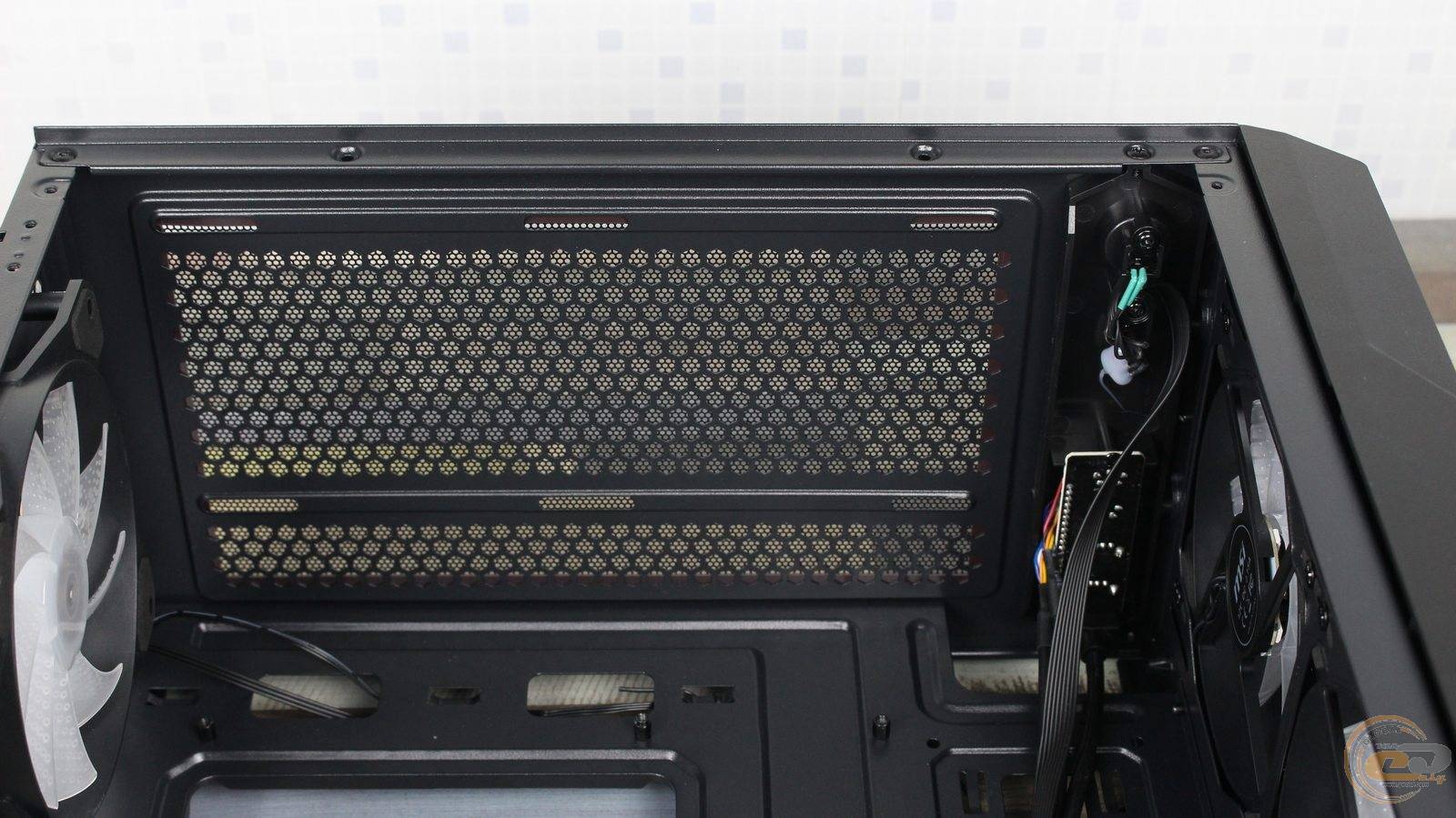

Верхня частина корпусу оснащена великою перфорованою зоною з сотами, яка ззовні прикрита гнучким пиловим фільтром на магнітній стрічці. Під перфорацією передбачено простір для монтажу двох 120-мм вентиляторів або 240-мм радіатора рідинного охолодження.

Більшість органів керування винесені на передній край верхньої стінки: кругла кнопка живлення, невелика кнопка перезавантаження, індикатори живлення та активності накопичувача, два 3,5-мм аудіороз'єми та три порти USB Type-A. Порти виконані в чорному кольорі та не мають текстового маркування. Окрема кнопка перемикання режимів ARGB-підсвічування розміщена безпосередньо на верхній грані знімної панелі.

Задня панель має традиційне компонування: виріз під панель роз'ємів материнської плати, чотири слоти розширення з перфорованими заглушками та отвір для встановлення блока живлення в нижній частині. Поруч із вирізом передбачено посадкове місце зі встановленим 120-мм витяжним вентилятором з ARGB-підсвічуванням, положення якого можна регулювати за висотою завдяки вертикальним пазам. Гвинти кріплення карт розширення прикриті знімною металевою планкою з фіксацією гвинтом із пластиковою накатною голівкою.

Корпус спирається на чотири масивні пластикові ніжки заввишки 20 мм із м'якими демпфувальними накладками. Така конструкція не лише зменшує передачу вібрацій, а й забезпечує достатній приплив повітря до блока живлення.

Перфорація у формі сот розташована у задній частині днища під повітрозабірником блока живлення і захищена знімним сітчастим фільтром.

У передній частині дна знаходяться монтажні отвори з гвинтами, які дозволяють зміщувати або повністю демонтувати внутрішній кошик для 3,5-дюймових накопичувачів.

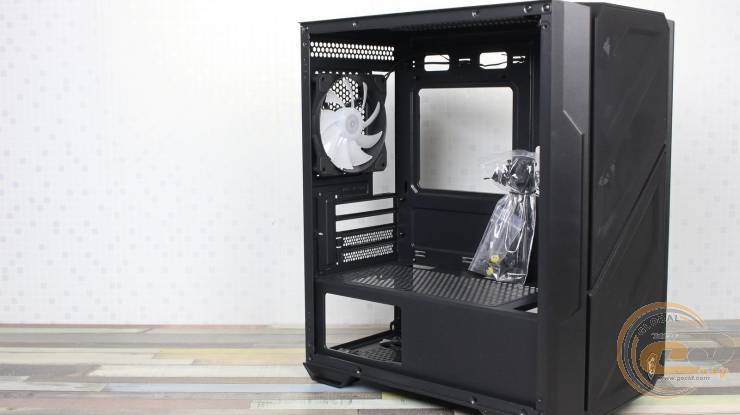

Внутрішня будова

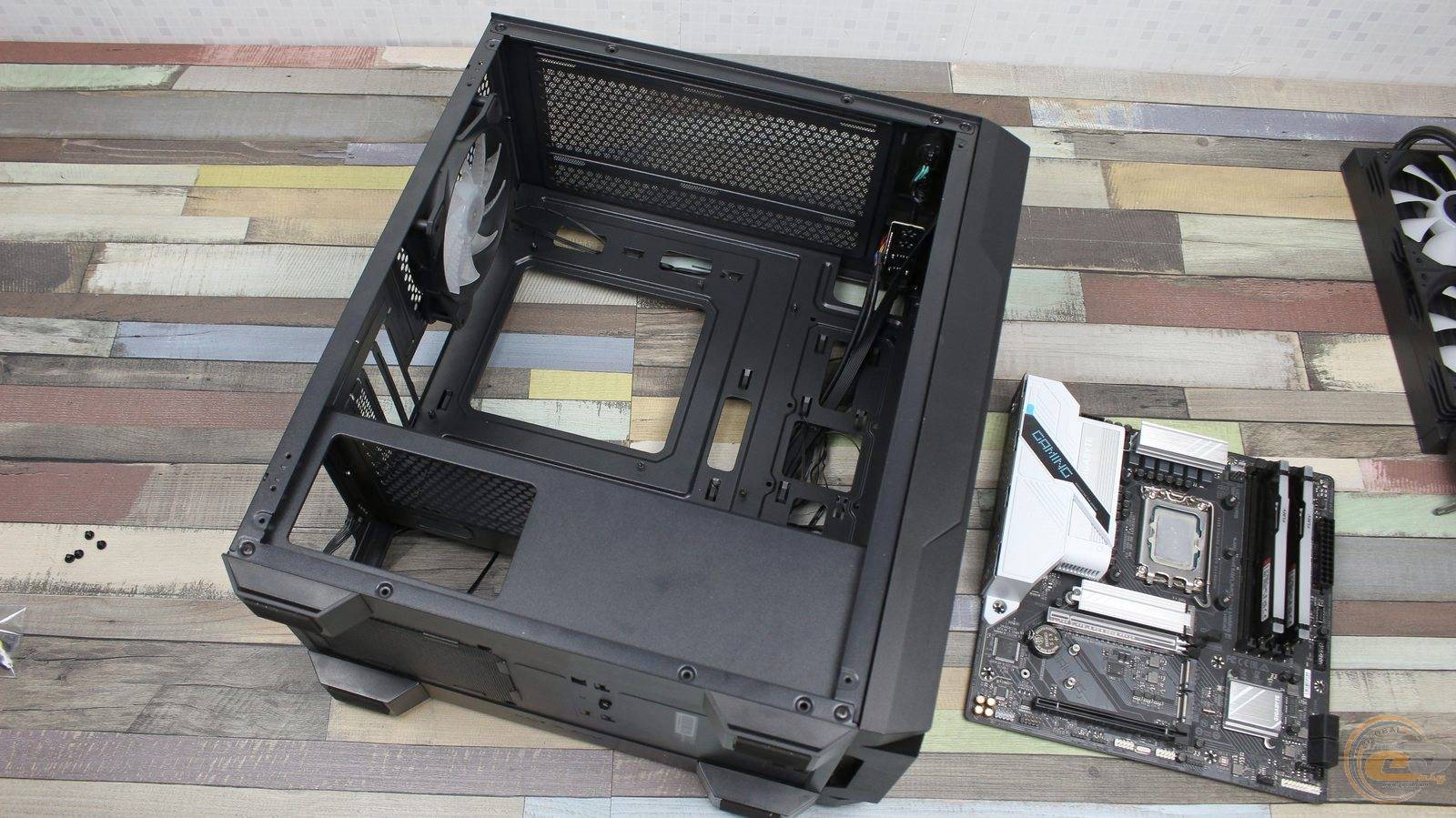

Внутрішнє компонування корпусу умовно поділено на три функціональні зони.

Основна зона призначена для встановлення материнської плати, відеокарти та систем охолодження, що сприяє ефективній циркуляції повітря.

Допоміжна зона включає простір за піддоном материнської плати для кабельменеджменту та нижній ізольований відсік.

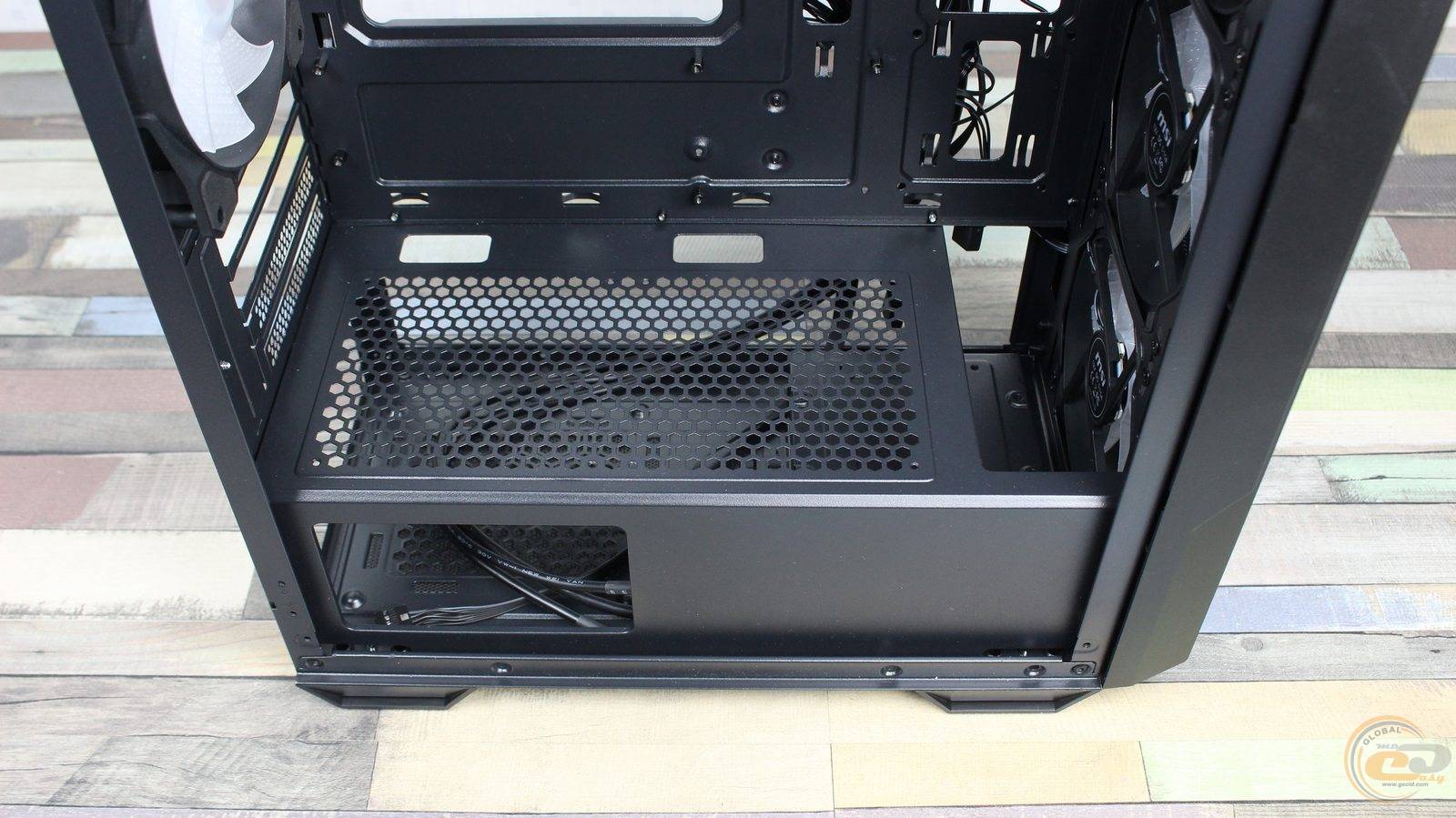

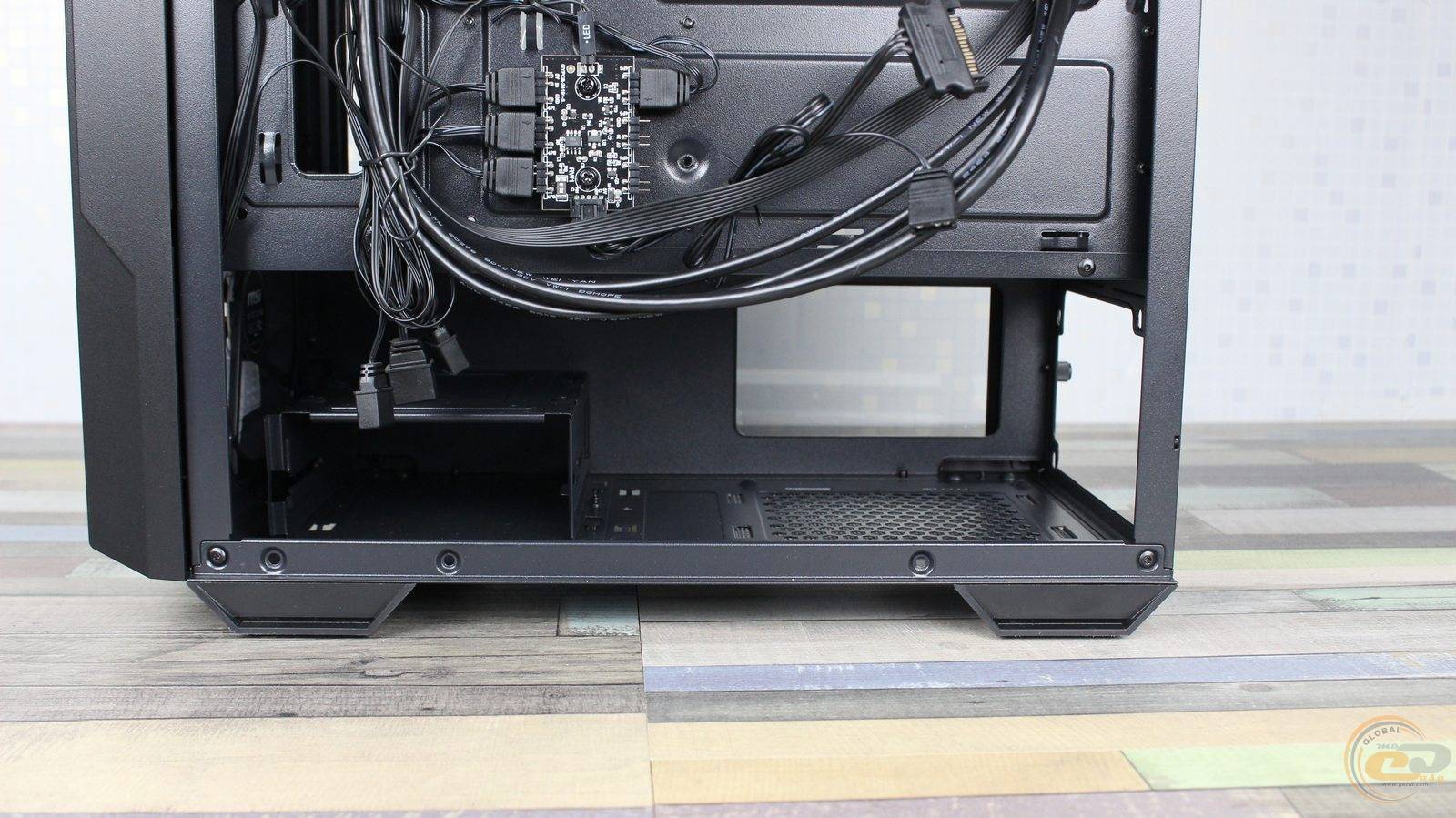

Блок живлення розміщується у нижній частині корпусу під спеціальним металевим кожухом, який оснащений бічним вікном.

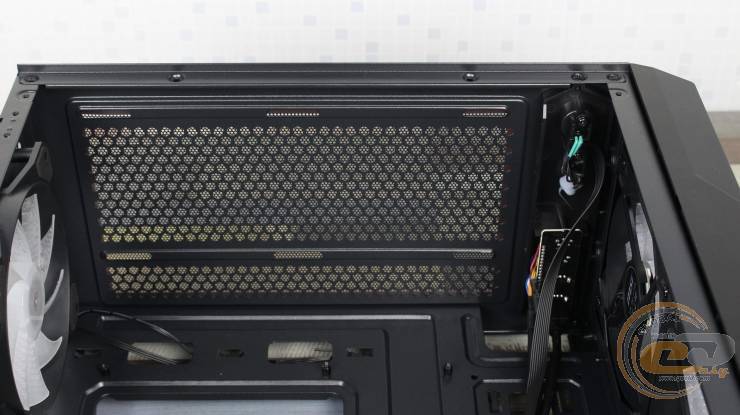

Його верхня частина має перфорацію та отвори для кріплення двох 120-мм вентиляторів, однак можливість їх встановлення залежить від конфігурації системи. Крім того, праворуч передбачено виріз для зручнішого встановлення радіатора РСО.

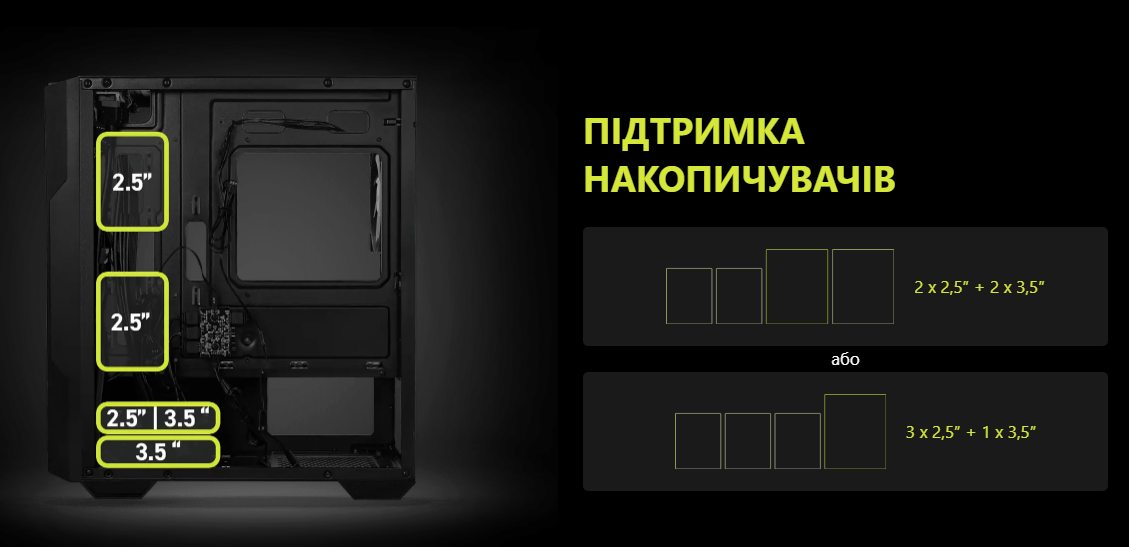

Дискова підсистема розділена на дві частини: позаду піддона можна закріпити два накопичувачі формату 2.5 дюйма, а під кожухом БЖ розташована знімна кишеня для ще двох дисків — сюди поміщаються або два накопичувачі 3.5 дюйма, або комбінація з одного 3.5-дюймового та одного 2.5-дюймового.

Така схема забезпечує зручне та ізольоване розміщення дисків окремо від гарячої зони з материнською платою та відеокартою.

Піддон материнської плати має великий прямокутний виріз, який полегшує встановлення або заміну підсилювальної пластини процесорного кулера.

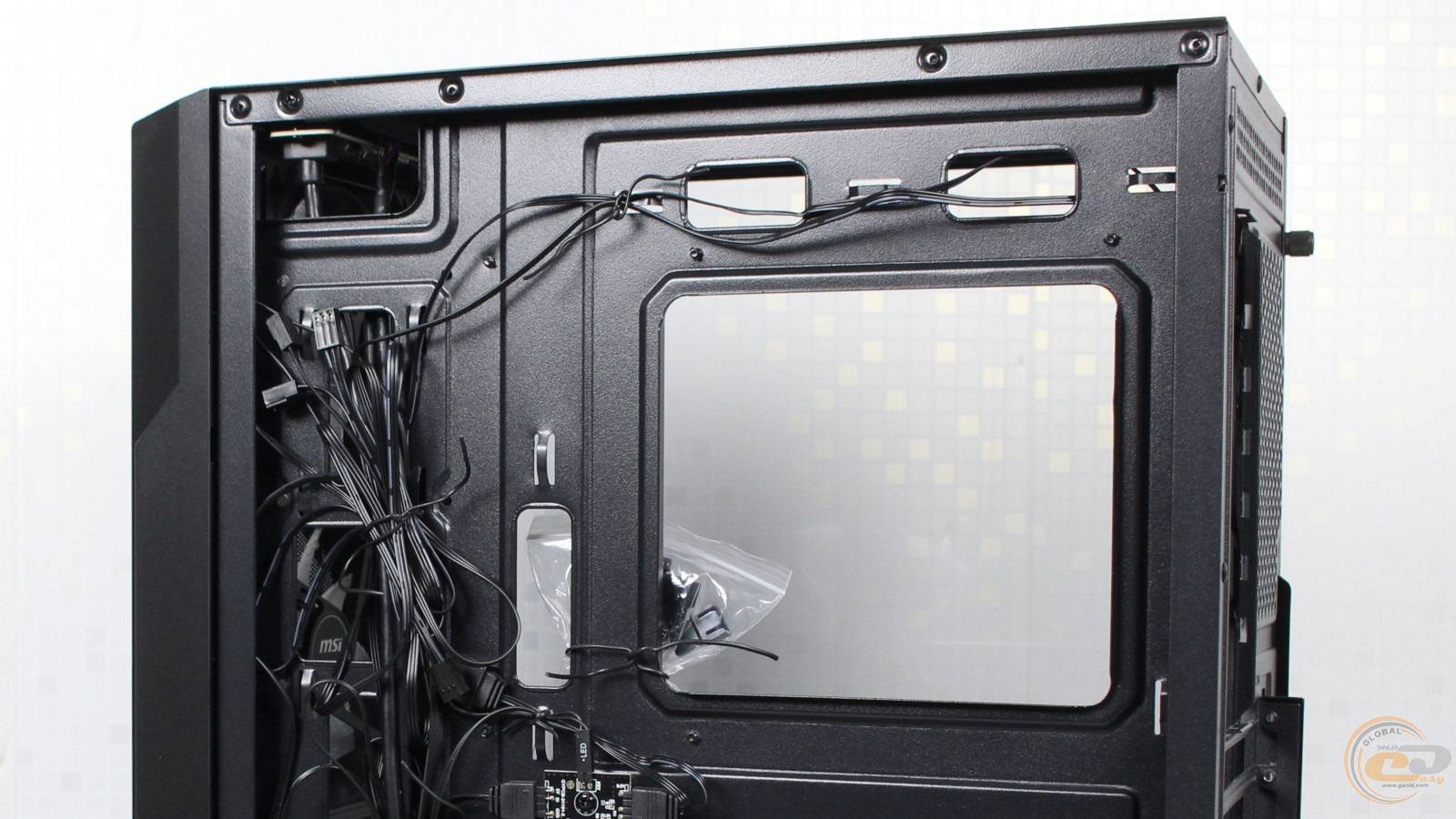

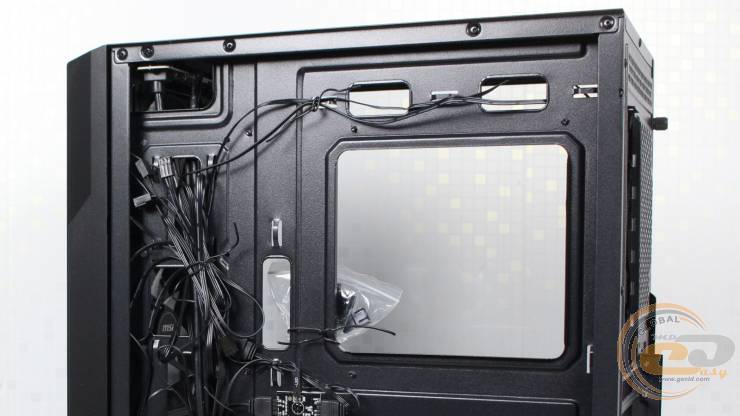

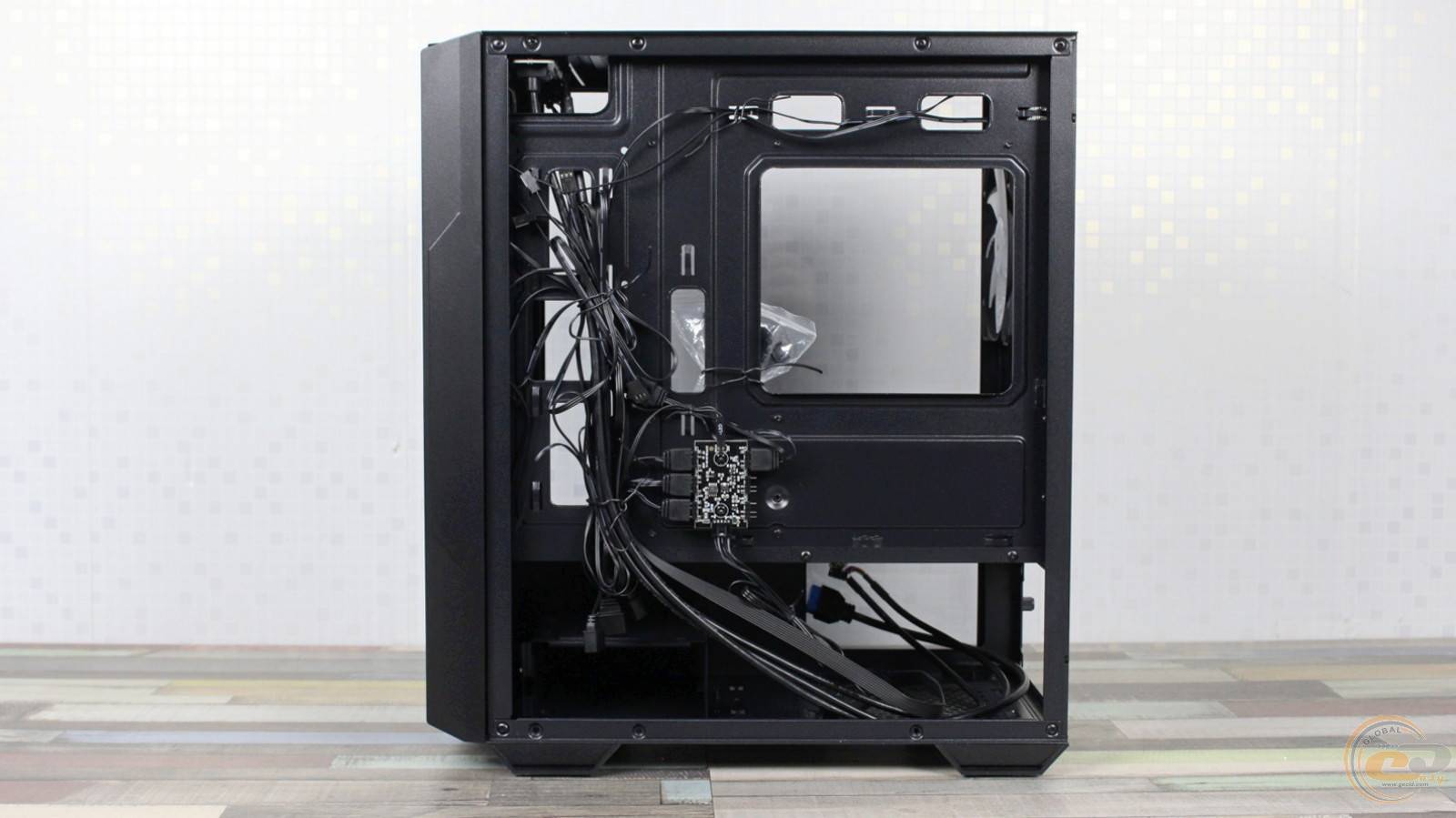

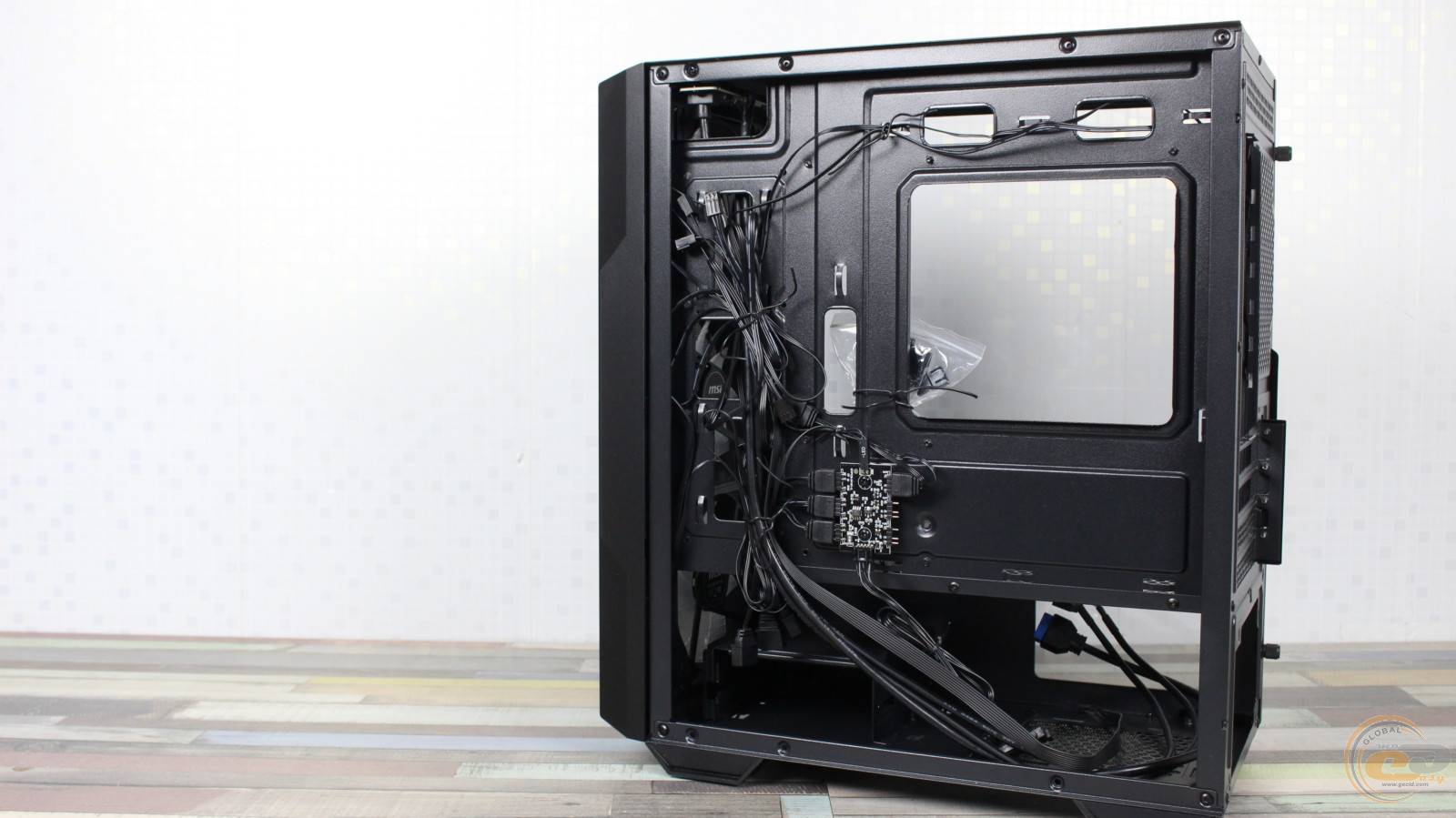

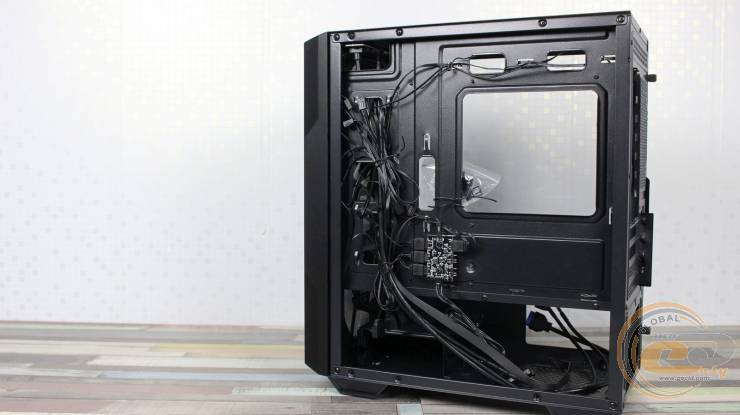

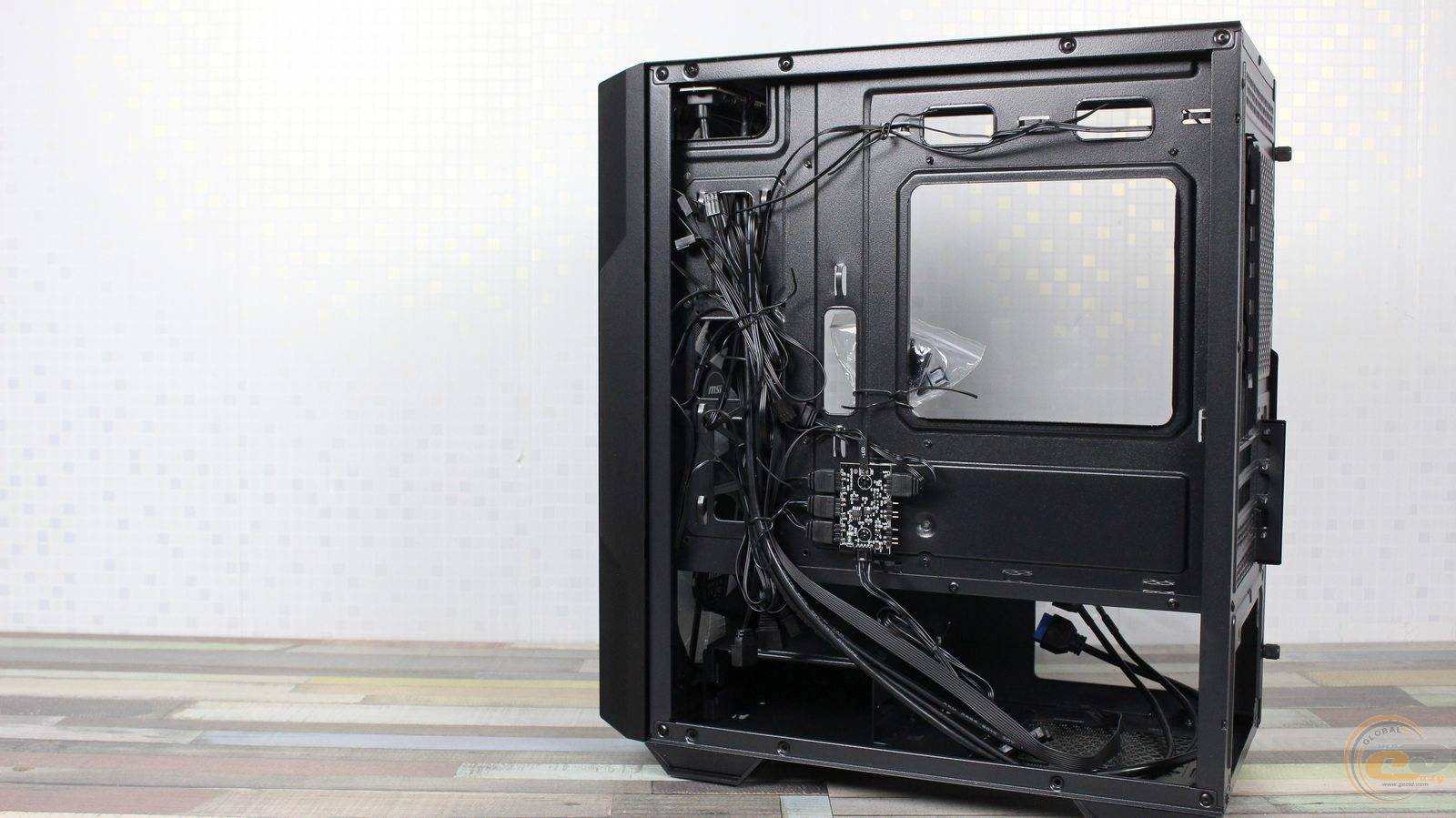

Для прихованого укладання дротів передбачено низку великих отворів по всьому периметру піддона, а на зворотному боці розташовані спеціальні петлі-виштамповки для фіксації кабелів стяжками. Відстань між піддоном та правою кришкою становить 22 мм, що забезпечує достатньо місця для охайного укладання дротів.

Корпус сумісний із материнськими платами microATX та Mini-ITX. Завдяки достатній внутрішній ширині, модель підтримує повітряні кулери висотою до 162 мм.

Між верхньою панеллю та краєм материнської плати передбачено близько 55 мм вільного простору. Під час встановлення 240-мм РСО варто враховувати, що радіатор разом із вентиляторами займе майже весь цей об'єм, тому сумісність із високими елементами материнської плати бажано перевірити заздалегідь.

Гнучкість при виборі відеокарт забезпечується можливістю збільшити допустиму довжину відеокарти від заявлених 300 мм до 350 мм шляхом перестановки або повного демонтажу кошика для накопичувачів, навіть за умови використання радіатора РСО розміром 240 мм.

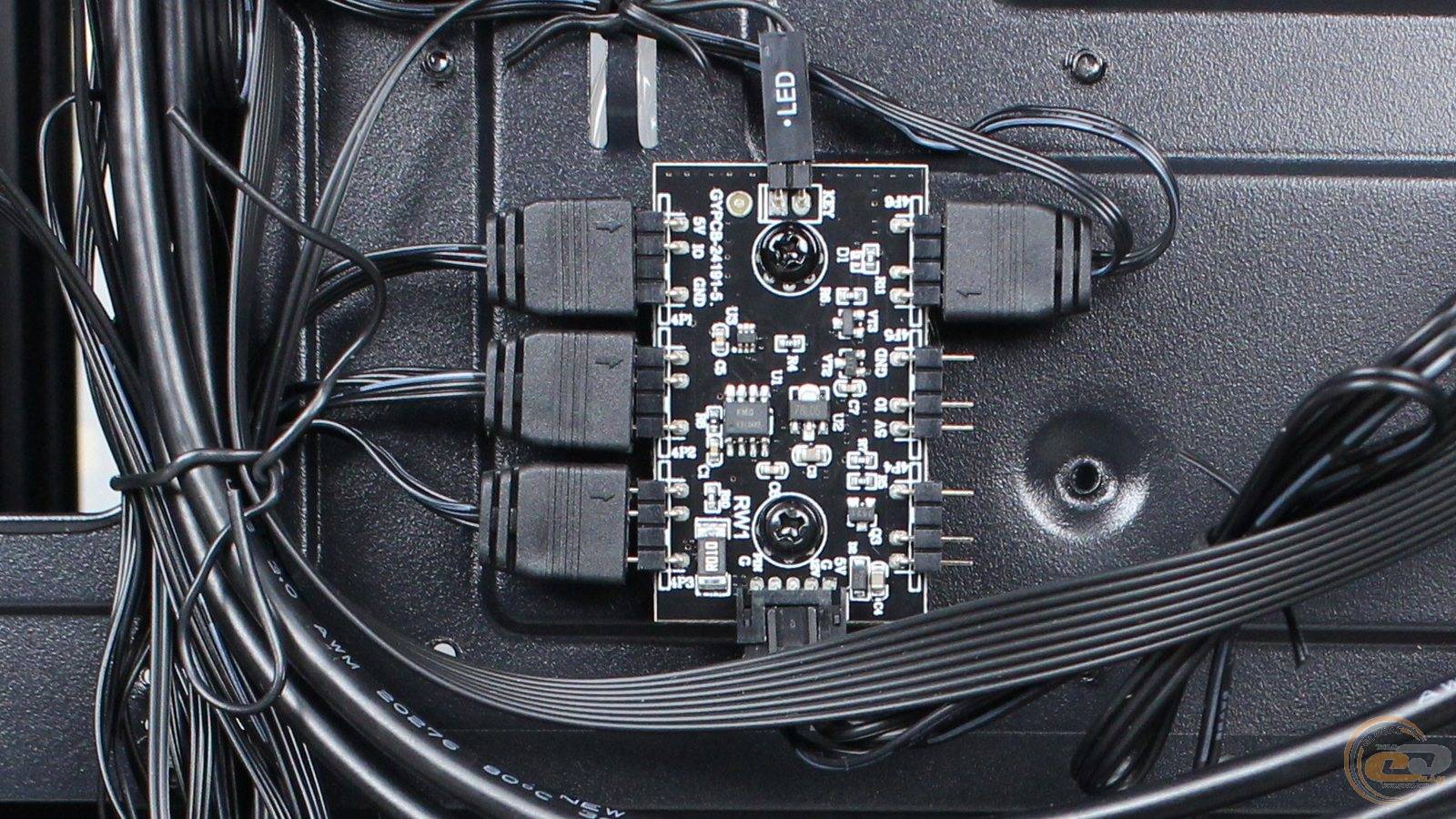

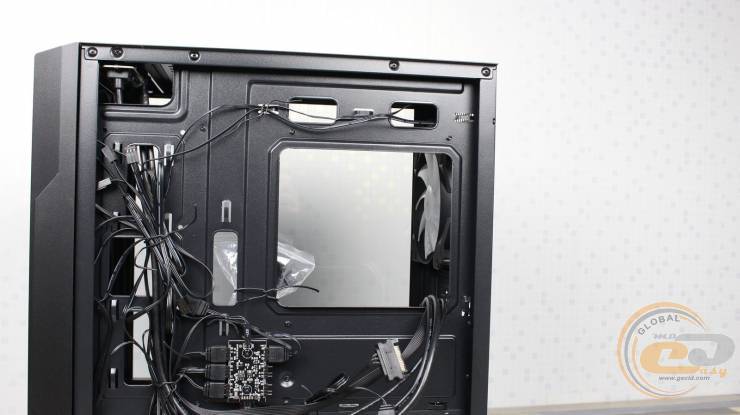

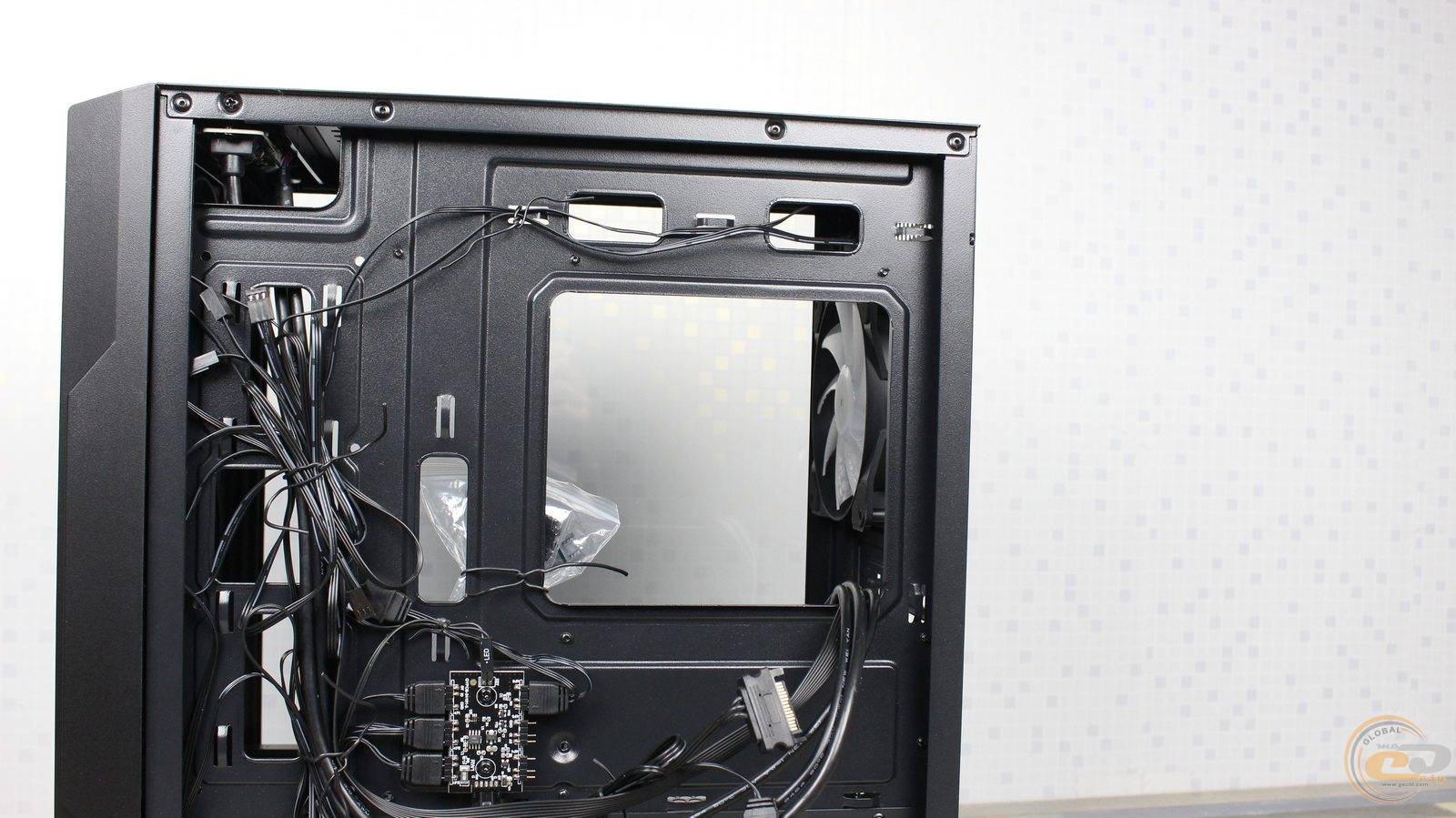

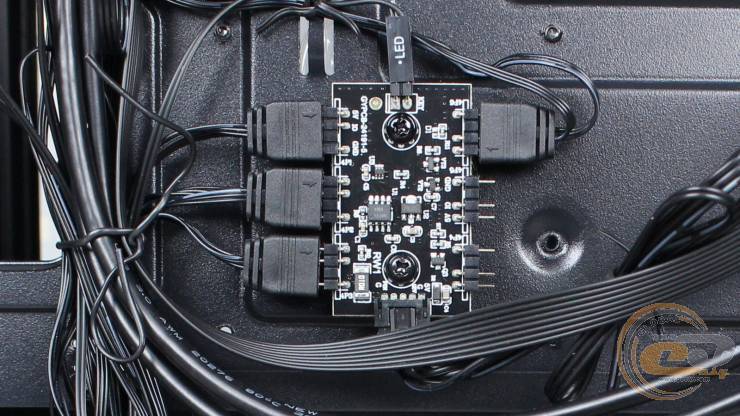

На зворотному боці піддона розмістився контролер із підтримкою до шести ARGB-вентиляторів. Він дозволяє зручно керувати режимами підсвічування за допомогою кнопки на передній панелі корпусу, а також допомагає охайно зібрати всі кабелі разом.

Безпека під час збирання забезпечується ретельно завальцьованими краями технічних отворів, тож випадково порізатися об них практично неможливо. Корпус орієнтований на максимальний комфорт під час збирання.

Збірка пройшла без жодних проблем. Простору за піддоном материнської плати достатньо для зручного укладання кабелів, що сприяє охайному кабельменеджменту. Додаткові виштамповки на піддоні та шасі додають жорсткості, тож попри скромну товщину сталі, нічого не скрипить, не люфтить і чудово тримає навантаження. Загалом якість виготовлення справляє позитивне враження.

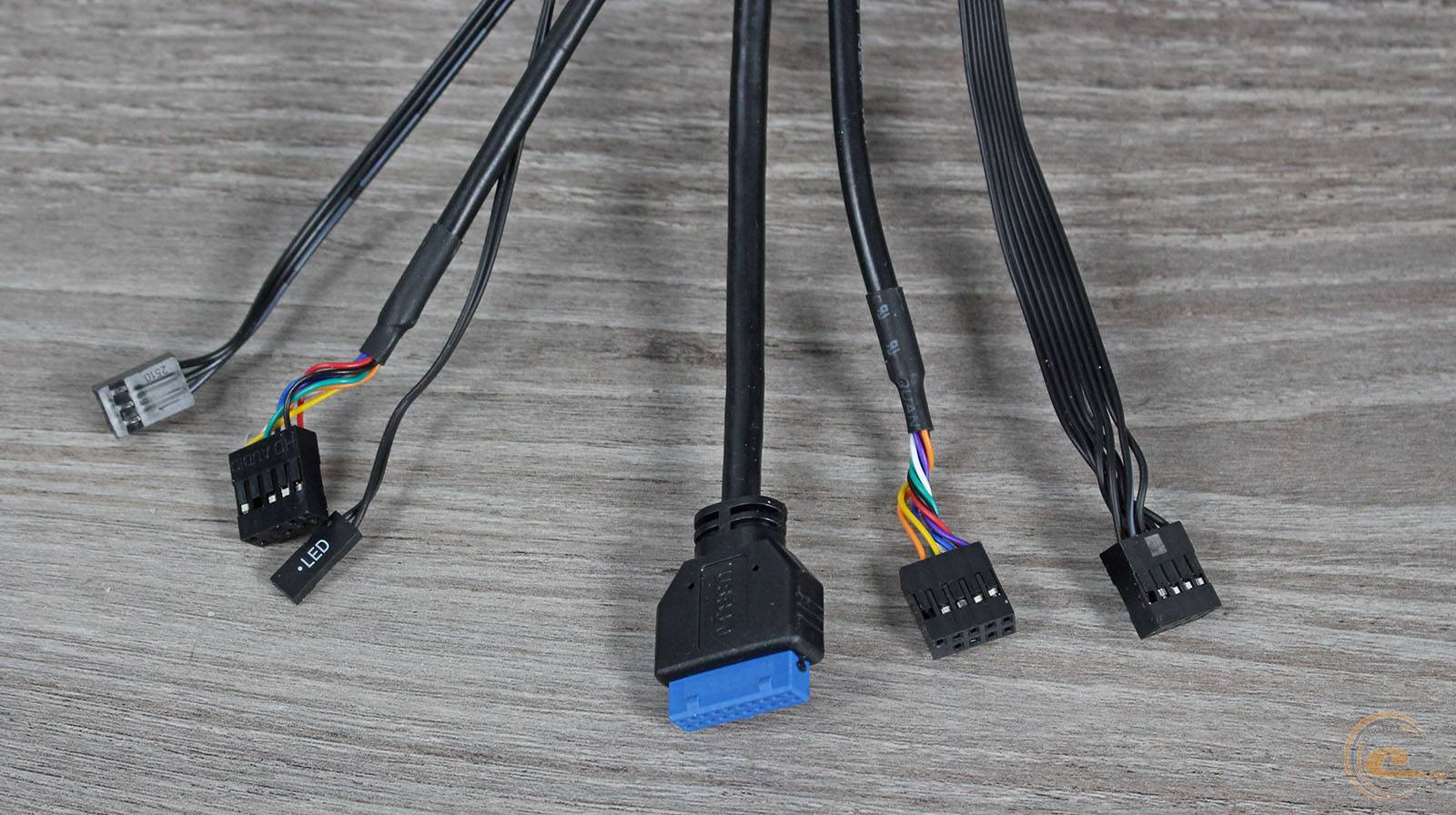

Кабелі від інтерфейсної панелі мають достатній запас довжини для комфортного підключення до материнської плати, незалежно від її формату. Це спрощує прокладання кабелів та організацію кабельменеджменту.

Тестування

Температура навколишнього середовища на момент проведення вимірювань становила 26°C. Корпус MSI MAG FORGE M110R AIRFLOW ми тестували із 240-мм процесорною РСО Aerocool Abyss L240R Digi, яка була встановлена у верхній частині корпусу.

Вентилятори працювали на максимальній швидкості: 1800 об/хв для РСО та 1300 об/хв для корпусних. Рівень шуму перевищував середній показник, але залишався відносно комфортним.

Швидкість обертання вентиляторів відеокарти була обмежена до 70%.

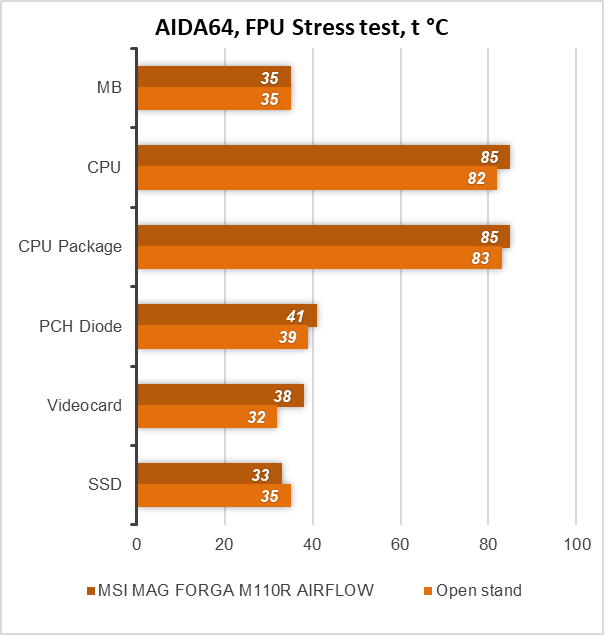

У тесті AIDA64 Stress FPU процесор у корпусі нагрівся до 85 градусів, що лише на 3 градуси вище за показник відкритого стенда. Така мінімальна різниця доводить відмінну продувність корпусу. Температури інших компонентів — 35 °C для материнської плати та 41 °C для чипсета — також залишаються в межах норми, що свідчить про відсутність перегріву ключових вузлів плати під час роботи процесора на повну потужність.

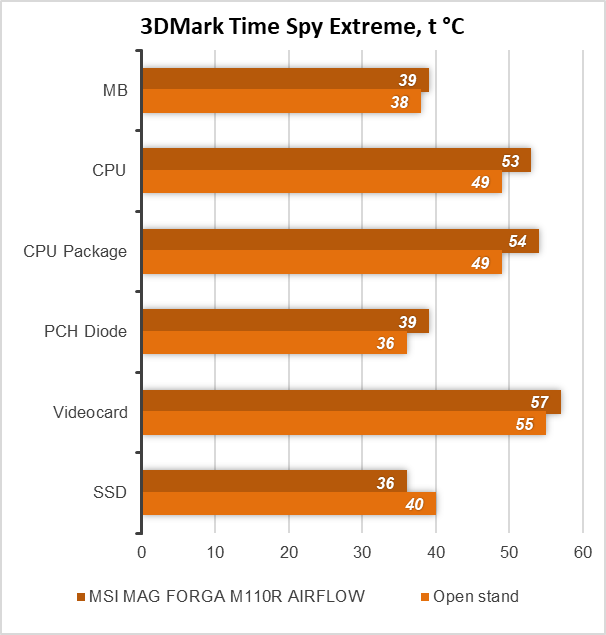

У бенчмарку 3DMark Time Spy Extreme при навантаженні, характерному для ігрових сценаріїв, процесор у корпусі досяг 54 градусів, що на 5 градусів вище за показник відкритого стенду. Хоча різниця помітна, абсолютне значення є низьким, тому причин для занепокоєння немає.

Температура відеокарти становила 57 °C, що практично відповідає показнику відкритого стенда та підтверджує ефективність відведення тепла від графічного адаптера.

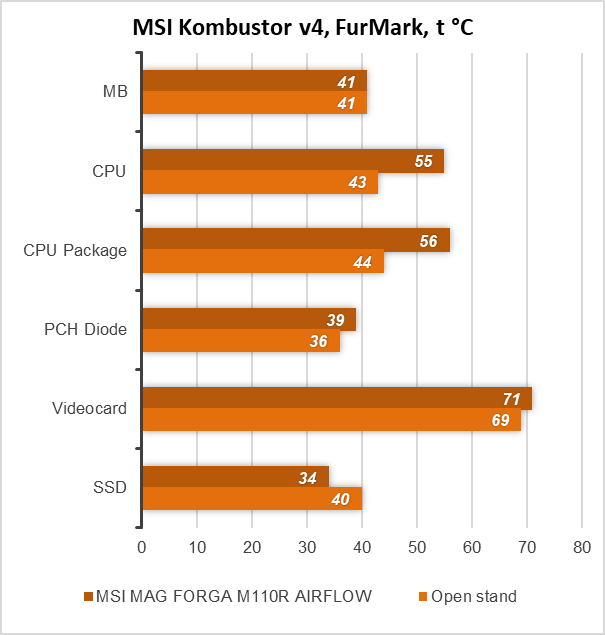

Під час тестування в MSI Kombustor FurMark у режимі максимального навантаження на відеокарту температура становила 71 °C, що свідчить про ефективну роботу системи охолодження відеокарти, а також про достатню продувність корпусу навіть за максимального навантаження. Процесор у цьому тесті нагрівся до 56 градусів, що на 12 градусів вище відкритого стенда, проте це значення залишається цілком безпечним.

Стабільність температур інших компонентів підтверджує ефективність обраної конфігурації вентиляції: три штатні вентилятори на вдув, один на видув та встановлена зверху 240-мм процесорна РСО ефективно відводять нагріте повітря за межі корпусу, що позитивно позначається на температурному режимі комплектуючих.

Підсумки

Чи можна назвати MSI MAG FORGE M110R AIRFLOW хорошою основою для сучасного ігрового ПК? Безумовно так. MSI вдалося створити корпус, який за відносно доступну ціну пропонує саме те, що найбільше цінується в цьому сегменті: якісну вентиляцію, добру сумісність із сучасними комплектуючими та продуману внутрішню конструкцію.

Корпус отримав чотири попередньо встановлені ARGB-вентилятори, підтримку 240-мм радіаторів РСО зверху та спереду, місткий внутрішній простір для довгих відеокарт і високих процесорних кулерів, а також зручний кабельменеджмент. Практичні тести підтвердили, що навіть під високим навантаженням температури залишаються дуже близькими до відкритого стенда.

Звісно, без компромісів не обійшлося. Метал корпусу не можна назвати товстим, інтерфейсна панель позбавлена порту USB Type-C, а передню панель неможливо повністю від'єднати через кабель кнопки керування підсвічуванням. Втім, з огляду на вартість моделі, ці особливості навряд чи можна вважати критичними.

У підсумку MSI MAG FORGE M110R AIRFLOW залишає дуже приємне враження. Це добре продуманий корпус із сучасним оснащенням, ефективною вентиляцією та вдалим балансом між функціональністю, якістю виконання й вартістю. Саме тому його можна сміливо рекомендувати як одну з найцікавіших пропозицій у своєму класі.

Переваги:

• чотири попередньо встановлені 120-мм ARGB-вентилятори;
• ефективна вентиляція та низькі температури компонентів;
• підтримка 240-мм радіаторів РСО спереду та зверху;
• підтримка процесорних кулерів висотою до 162 мм;
• можливість встановлення відеокарт довжиною до 350 мм;
• продуманий кабельменеджмент і достатній простір за піддоном;
• якісне складання без люфтів і сторонніх звуків;
• привабливе співвідношення ціни та можливостей.

Особливості:

• відсутній порт USB Type-C на інтерфейсній панелі;
• передню панель не можна повністю від'єднати через кабель кнопки підсвічування.

Автор: Олександр Павлик

Висловлюємо подяку MSI Україна за наданий для тестування корпус.
