Огляд і тестування Mini-ITX корпусу Morex 2756

З кожним роком компактні комп'ютери набувають все більшу популярність у зв'язку з їхніми очевидними перевагами: невеликі розміри та вага, низький рівень шуму та енергоспоживання. Та і виробники апаратних комплектуючих постійно радують нас випуском відмінних багатофункціональних комплектуючих, які характеризуються невеликими розмірами та високою продуктивністю. При цьому одним із основних компонентів для побудови такої системи є корпус формату Mini-ITX.

У даному огляді ми детально ознайомимося з моделлю Morex 2756 виробництва тайванської компанії Morex Information Ent. Co., Ltd. Вивчимо зручність її використання в ролі домашнього мініатюрного комп'ютера або компактної робочої станції, а також опишемо відмінності, які є між молодшою та старшою моделлю Morex 2757.

Morex 2756

Специфікація корпусу Morex 2756:

Виробник

Morex Information Ent. Co., Ltd

Модель

Morex 2756

Типорозмір корпусу

Mini-ITX

Підтримувані форм-фактори материнських плат

Mini-ITX

Колір

Чорний

Індикатори живлення/активності

Є

Відсіки 5,25 дюйма

Немає

Відсіки 3,5 дюйма

1 х внутрішній

Відсіки 2,5 дюйма

1 х внутрішній

Слоти для карт розширення

2 (паралельно материнській платі)

Роз’єми

2 х USB 2.0

Блок живлення

Зовнішній (Seasonic SSA-0901-12 потужністю 80 Вт)

Вентилятори

1 х 60-мм

Матеріал

Сталь товщиною 0,82 мм

Розміри корпусу

265 х 63,5 х 295 мм

Сайт виробника

Сторінка продукту

Morex Information Ent. Co., Ltd

Morex 2756



Все цены на Morex+2756

Упаковка та комплектація

Morex 2756

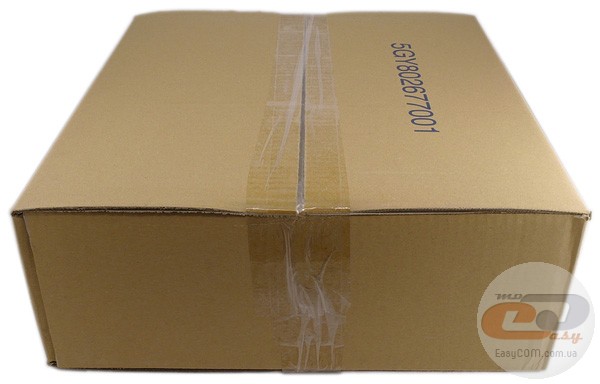

Модель Morex 2756 постачається в невеликій коробці зі щільного картону. На ній немає ніяких малюнків або написів, які могли б яким-небудь чином описати її вміст. Залишається лише відзначити, що упаковка досить надійна і про схоронність виробу можна не турбуватися.

Morex 2756

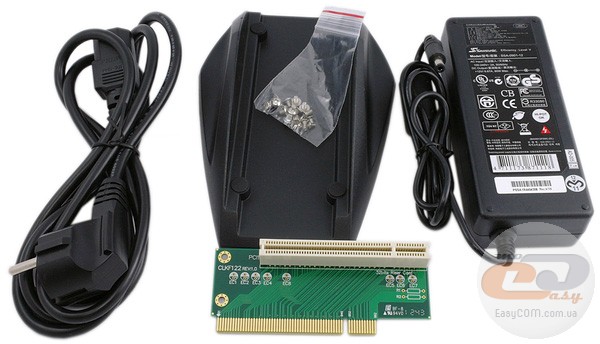

У комплект поставки Morex 2756 входить:

  • мережевий шнур живлення;
  • зовнішній блок живлення потужністю 80 Вт;
  • пластикова підставка під корпус;
  • кутова плата-перехідник («райзер») для роз’єму PCI;
  • набір кріпильних гвинтів.

Як бачимо, комплект поставки ідентичний набору моделі Morex 2757.

Тут також є підставка, яка дозволяє встановити корпус у вертикальному положенні для більш раціонального використання простору.

Без змін залишився і «райзер», виконаний у вигляді плати для підключення карт розширення з роз’ємом PCI. Відзначимо, що в ньому немає великої необхідності, оскільки зараз виробники материнських плат усе частіше відмовляються від інтеграції слота PCI. Дійсно корисною була б наявність кутової плати-перехідника з роз’ємом PCI Express x16 і гнучким шлейфом. Це дозволило б встановити компактний сучасний відеоприскорювач або звукову карту, що має нестандартні габарити.

Зовнішній вигляд

Morex 2756

Morex 2756 виконаний з металу, пофарбованого в чорний колір. Декоративні елементи та написи відсутні. Складання деталей корпусу і фарбування виконане на високому рівні й справляє враження монолітної конструкції. У цілому оформлення новинки виконане в стилі серверного пристрою. Воно повинне сподобатися поціновувачам мінімалізму та практичності.

Morex 2756

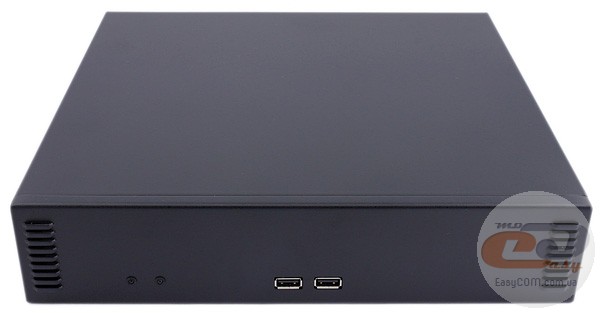

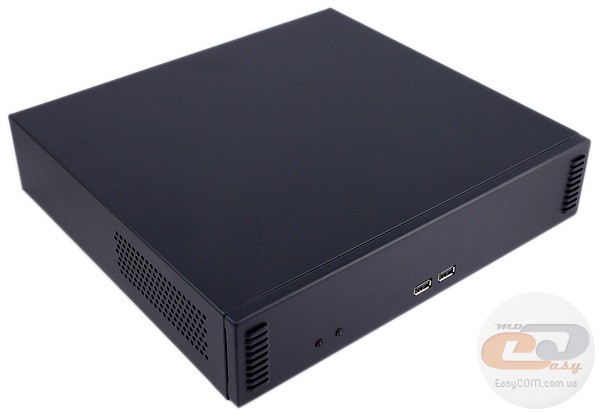

На передній панелі пристрою розташовані синій і червоний індикатори живлення системи та активності HDD. Також тут присутні два порти USB 2.0, яких так не вистачало моделі Morex 2757.

Morex 2756

Morex 2756

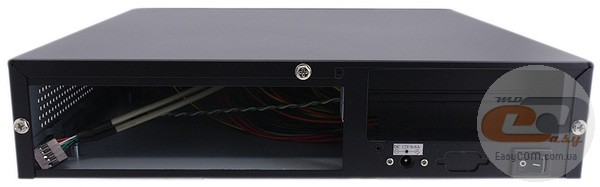

На задній панелі видно три гвинти, які використовуються для фіксації захисного кожуха.

Також тут знаходяться такі функціональні елементи корпусу:

  • місце для встановлення інтерфейсної панелі материнської плати;
  • два слоти для карт розширення;
  • роз’єми для підключення комплектного зовнішнього блока живлення;
  • однопозиційна клавіша ввімкнення (тільки посилає сигнал на подачу живлення або завершення роботи).

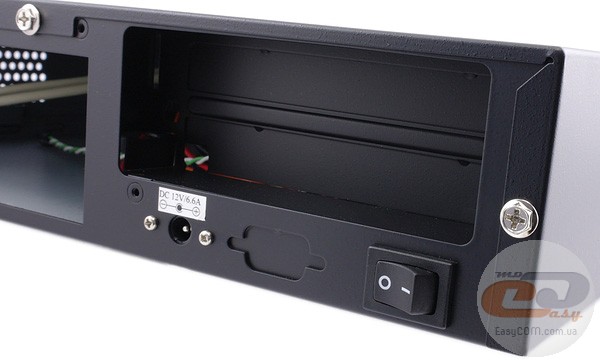

Варто звернути увагу на оригінальне розташування клавіші ввімкнення живлення і її своєрідний дизайн. Також відзначаємо відсутність клавіші «Reset». Хоча в сучасних комп'ютерах нею доводиться користуватися не так часто, але в деяких аварійних ситуаціях вона може бути дуже корисною.

Morex 2756

Morex 2756

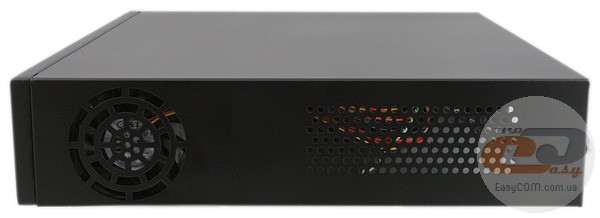

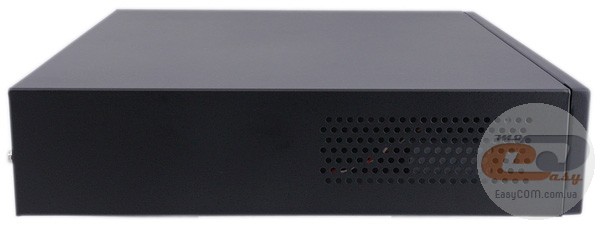

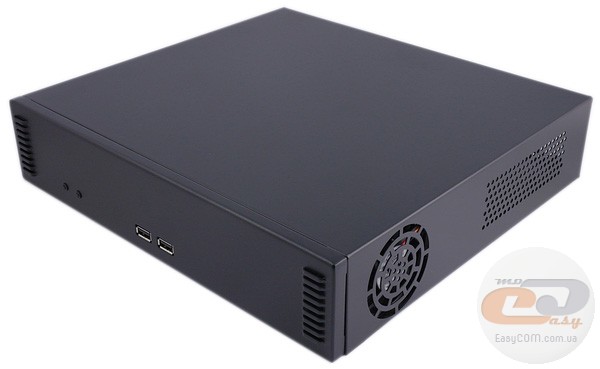

На бічних панелях розташовані прямокутні вентиляційні отвори (3,5 х 10 см), призначені для поліпшення циркуляції повітря усередині корпусу. Для цих же цілей виробником був встановлений один 60-мм вентилятор у спеціальне посадкове місце.

Верхня та нижня сторони Morex 2756 мають суцільну конструкцію, хоча варто було б зробити вентиляційні отвори над центральним процесором і місцем встановлення плат розширення – у компактних конструкціях зі щільним розташуванням компонентів вони ніколи зайвими не будуть.

Morex 2756

Morex 2756

Morex 2756

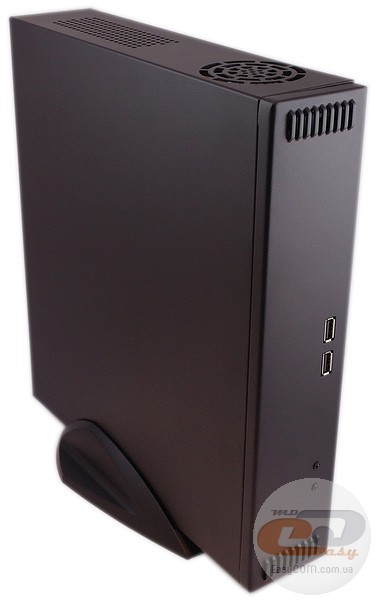

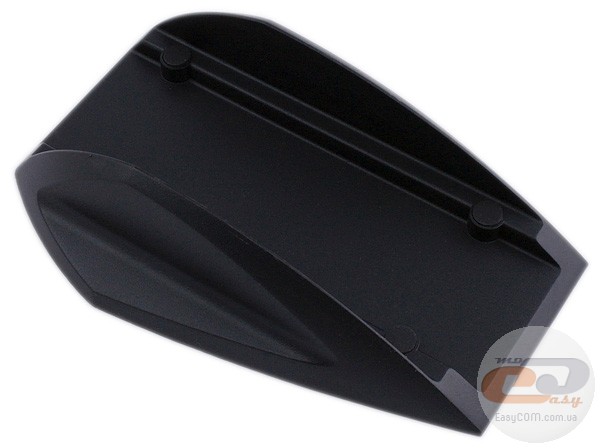

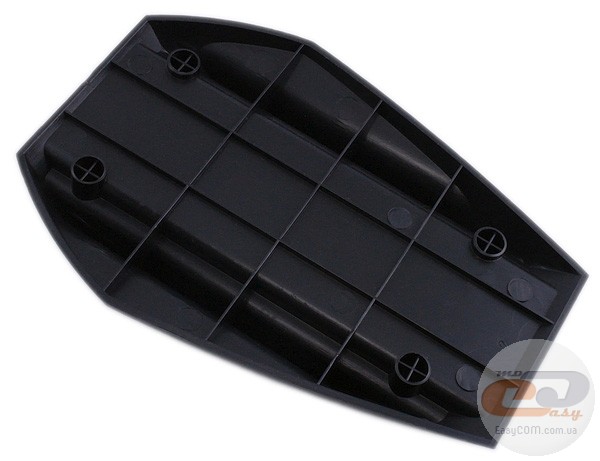

Для встановлення корпусу у вертикальному положенні в комплекті є спеціальна підставка. У місці контакту її з Morex 2756 є гумові прокладки, тому комп'ютер у такому положенні буде надійно зафіксований.

У той же час ніжки самої підставки пластмасові, тому при встановленні такої конструкції на лакований стіл потрібно бути гранично обережним, щоб не пошкодити покриття.

Внутрішнє обладнання

Morex 2756

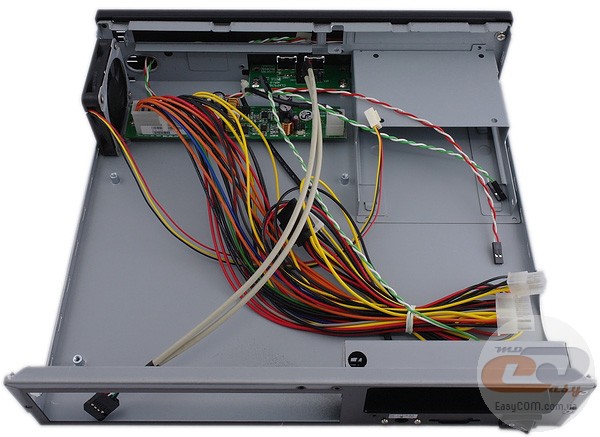

Усередині корпус виконаний просто та лаконічно: досить зняти кришку і відразу можна встановити або демонтувати будь-який елемент із внутрішніх компонентів. Кромка шасі оброблена добре, випадково порізатися об неї не вийде. Метал має товщину 0,82 мм, тому у жорсткості всієї конструкції сумніватися не доводиться.

Материнська плата кріпиться на чотирьох спеціальних ніжках. Поруч знаходиться DC-DC перетворювач, який є доповненням до зовнішнього блока живлення. Біля нього розташований кошик для двох накопичувачів різного форм-фактора: 2,5 і 3,5 дюйма.

Morex 2756

Для економії простору усередині корпусу, виробник розділив систему живлення на дві частини: зовнішню та внутрішню.

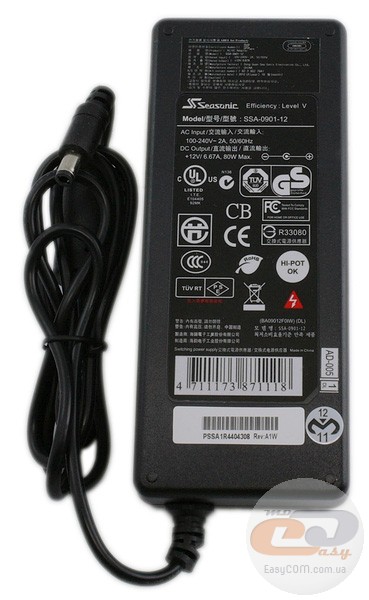

Перша являє собою блок живлення Seasonic SSA-0901-12 потужністю 80 Вт, який має силу струму 6,67 А по лінії +12В. Також варто відзначити, що існує ще одна модифікація Morex 2756 із блоком живлення на 60 Вт.

Інша частина виконана у вигляді невеликої окремої плати усередині корпусу. Вона має роздільну стабілізацію на каналах +3,3В і +5В, використовує якісні японські стабілізатори компанії United Chemi-Con і транзистори Infineon 060N03L з низьким опором (6 мОм) і малим нагріванням.

Усі провідники живлення розходяться з одного 20-контактного роз’єму на платі. Їхня довжина та тип представлені в таблиці:

Типи роз’ємів

Довжина проводів до роз’єму (роз’ємів), см

20+4-контактний роз’єм живлення ATX і 4-контактний роз’єм живлення ATX12V

32-32

роз’єм PATA, роз’єм SATA і роз’єм FDD

32-11-32

Довжина кабелів дозволяє легко підключити компоненти в будь-якій частині корпусу. Що стосується роз’ємів живлення, то незручність може викликати наявність тільки одного SATA. Можна звичайно використовувати конектор PATA із застосуванням перехідника, але даний аксесуар у комплекті чомусь відсутній.

Morex 2756

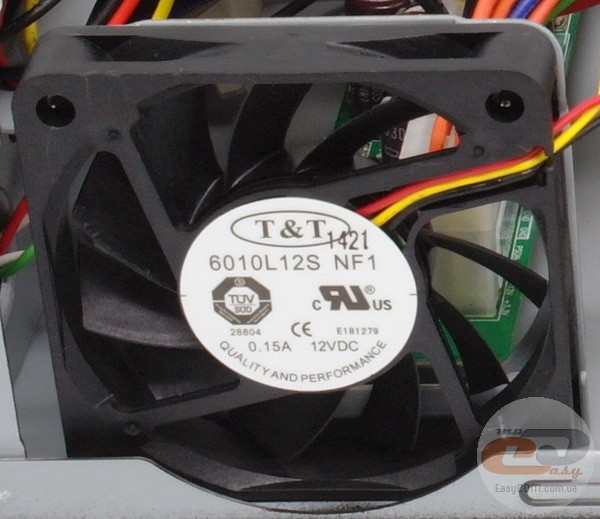

У якості попередньо встановленого виробником вентилятора використовується T&T 6010L12S діаметром 60 мм. Основне його призначення – охолоджувати DC-DC перетворювач і сприяти циркуляції повітря усередині корпусу. Повна специфікація даної вертушки виглядає наступним чином:

Вентилятор

T&T 6010L12S

Тип підшипника

Ковзання

Напруга живлення, В

12

Струм, А

0,15

Потужність, Вт

1,8

Швидкість обертання, об/хв

3000

Повітряний потік, CFM

12,25

Рівень шуму, дБ

 до 27,2

Розміри, мм

60 х 60 х 10

Morex 2756

Morex 2756

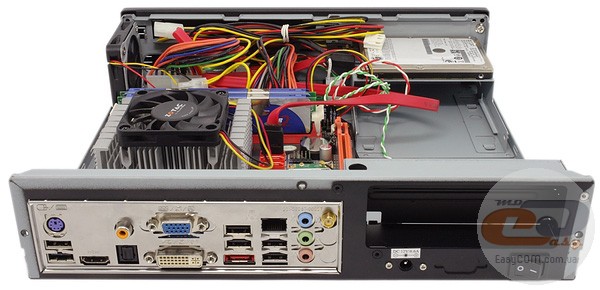

Усі комплектуючі встановлюються таким чином, що не перекривають один одного. Хіба що при використанні габаритної плати розширення може виявитися неможливим встановлення 3,5 мм жорсткого диска.

Після складання комп'ютера всі кабелі живлення були стягнуті гумкою для того, щоб не захаращувати простір усередині корпусу. Хоча дана рекомендація актуальна при складанні будь-якого комп'ютера, а не тільки надкомпактного.

Приємним моментом в Morex 2756 виявилося те, що вентилятор системи охолодження процесора материнської плати ZOTAC IONITX-F-E не перевищує висоти корпусу, і його не довелося демонтувати, жертвуючи при цьому підвищеною температурою компонентів на догоду компактності.
