Огляд і тестування корпусу Fractal Design Arc Midi Tower

Шведська компанія Fractal Design, заснована в 2007 році, за комп'ютерними мірками є досить молодою, однак за своє нетривале існування вже встигла обзавестися армією шанувальників у багатьох європейських країнах.

Fractal Design Arc Midi Tower

В асортименті пропонованих товарів значаться блоки живлення, корпуси та аксесуари до них. Але центральне місце все-таки займають корпуси, які поєднують у собі відмінну якість і прийнятну ціну. Також відзначимо, що розробка конструкції та дизайну ведеться у Швеції, тому продукція під брендом Fractal Design має свій унікальний, легко пізнаваний стиль.

Таким чином, поява в нашій тестовій лабораторії корпусу виробництва цієї компанії була зустрінута з піднесенням. Тим більше що модель Fractal Design Arc Midi Tower, яка буде розглянута в даному огляді, уже встигла завоювати велику популярність у країнах Європи.

Fractal Design Arc Midi Tower

Специфікація корпусу Fractal Design Arc Midi Tower:

Виробник

Fractal Design

Модель

Arc Midi Tower

(FD-CA-ARC-BL)

Типорозмір корпусу

 Middle Tower

Підтримувані форм-фактори материнських плат

Mini-ITX / microATX / ATX

Колір

чорний

Відсіки

2 х 5,25 дюйма (зовнішні);

1 x 3,5 дюйма (зовнішній, при цьому один 5,25-дюймовий відсік буде зайнятий)

8 х 3,5/2,5 дюйма

Слоти для карт розширення

8

Максимальна довжина відеокарти, мм

290 (470, після зняття частини кошика для накопичувачів)

Максимальна висота процесорного кулера, мм

180

Роз’єми

2 x USB 2.0;

1 x USB 3.0;

2 х аудіовиходи (навушники, мікрофон).

Вентилятори

Попередньо встановлені:

  • на передній панелі - 1 х 140 мм;
  • на задній панелі – 1 х 140 мм;
  • на верхній панелі - 1 х 140 мм

Можливість встановити:

  • на передній панелі – 1 х 140 мм;
  • на верхній панелі – 2 х 120/140 мм або 1 х 180 мм;
  • на нижній панелі - 1 х 120/140 мм;
  • на бічній панелі - 1 х 140/180 мм

Блок живлення

Немає

Матеріал

передня та верхня панелі: пластик;

шасі та бічні панелі: сталь товщиною 0,92 мм

Розміри корпусу, мм

460 х 230 х 515

Вага (нетто), кг

10

Сайт виробника

Fractal Design

Упаковка та комплект поставки

Fractal Design Arc Midi Tower

Корпус Fractal Design Arc Midi Tower постачається в картонній коробці середніх розмірів, яка оберігає його від можливих механічних пошкоджень і подряпин. На бічних панелях наведені зображення інтер'єру та екстер'єру пристрою, а також особливості конструкції. Усе це постачене пояснювальними написами, щоправда, тільки англійською мовою.

Fractal Design Arc Midi Tower

Fractal Design Arc Midi Tower

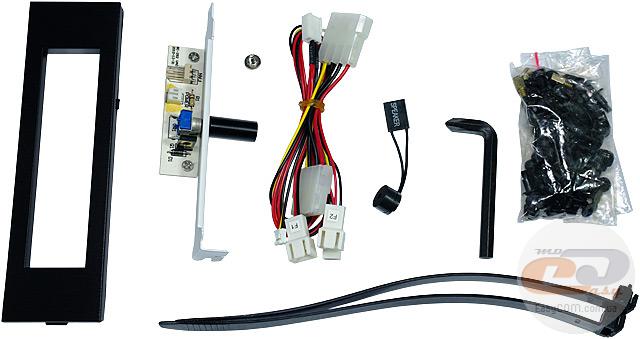

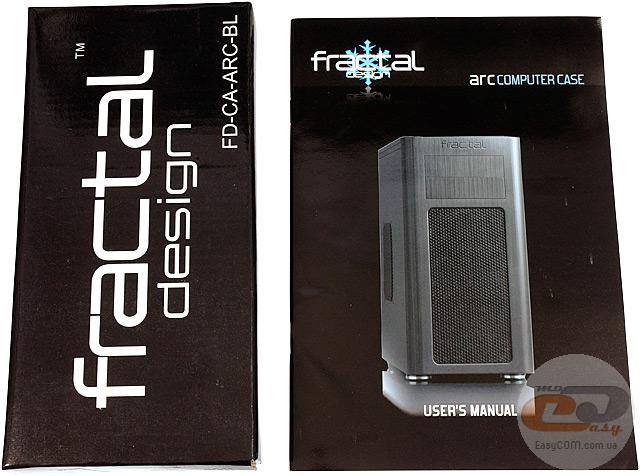

Комплект поставки корпусу Fractal Design Arc Midi Tower включає:

  • посібник користувача;
  • набір кріпильних гвинтів і стійок для встановлення материнської плати;
  • два широкі хомути для стяжки проводів;
  • заглушку на відсік 5,25 дюйма з отвором для 3,5-дюймового пристрою;
  • системний динамік;
  • кутову викрутку;
  • регулятор швидкості обертання вентиляторів, який монтується в один зі слотів для карт розширення;
  • кабель для підключення вентиляторів до реобасу.

Даних компонентів буде цілком достатньо для складання системи усередині Fractal Design Arc Midi Tower. Регулятор швидкості обертання вентиляторів зроблений знімним і може встановлюватися в кожному зі слотів для карт розширення. Хоча в корпусі передбачене окреме місце для його монтажу. За допомогою спеціального кабелю до реобасу можна приєднати до трьох вентиляторів, щоправда, швидкість їх обертання буде змінюватися синхронно. Приємною дрібницею стала наявність невеликої кутової викрутки.

Зовнішній вигляд

Fractal Design Arc Midi Tower

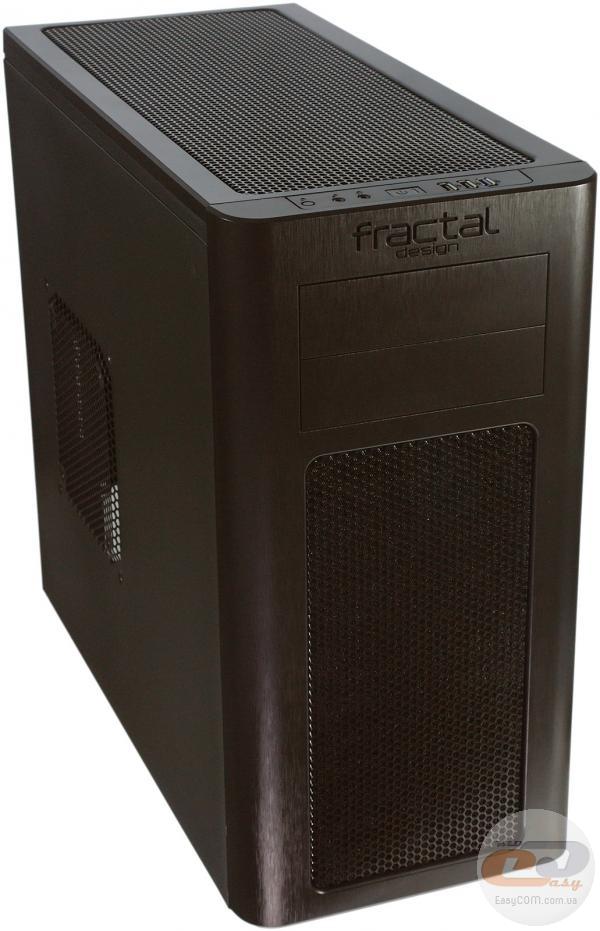

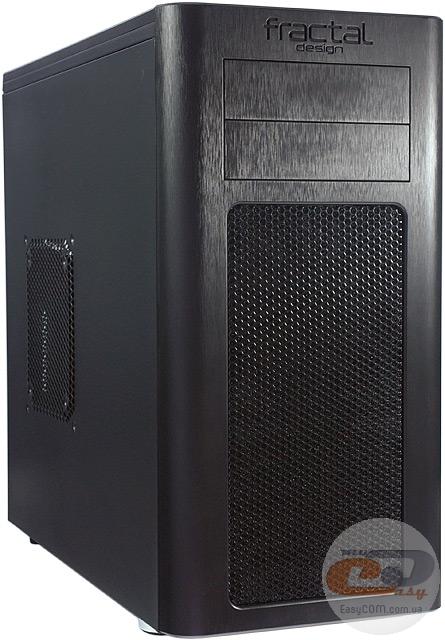

Корпус Fractal Design Arc Midi Tower має приємний і стриманий дизайн. Передня панель із заокругленими гранями згладжує злегка збільшені розміри (460 х 230 х 515), як для рішення форм-фактора Middle Tower. Він повністю пофарбований у чорний матовий колір із шорсткою фактурою. Інші варіанти розфарбування не передбачені. Відбитки пальців малопомітні й легко стираються.

Fractal Design Arc Midi Tower

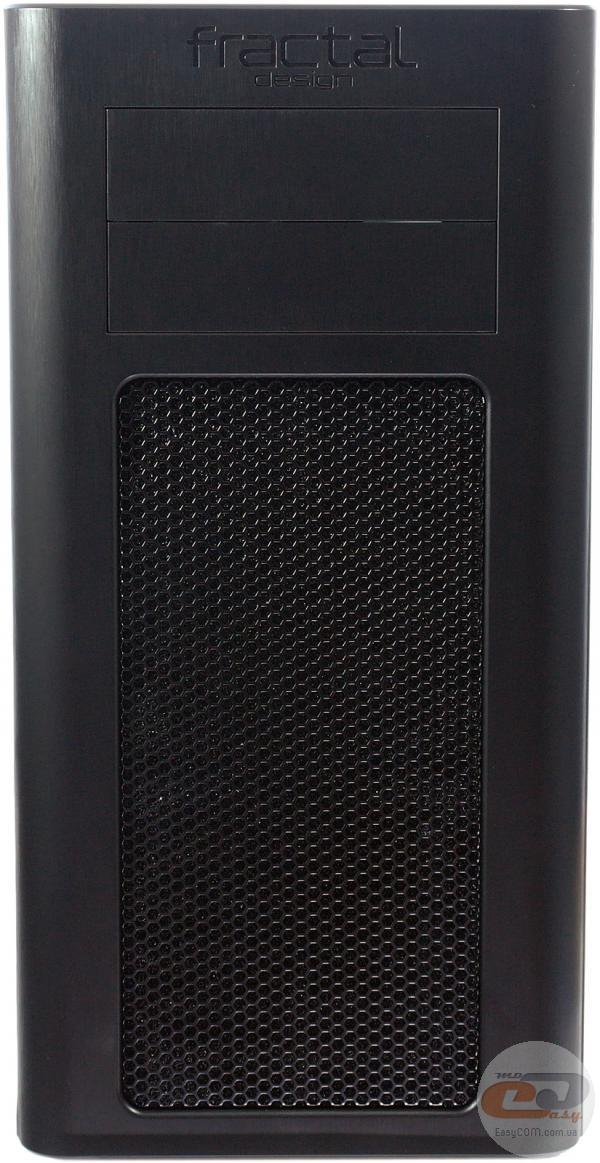

Фронтальна панель виконана з товстого якісного пластику, завдяки чому відрізняється високою жорсткістю. По всій площині вона має текстуру, характерну для алюмінієвих виробів, і здалеку може здатися, що передня частина корпусу дійсно металева. Стандартна перфорована сіточка на передній панелі має досить великі розміри із гніздами у вигляді бджолиного стільника. За нею можна побачити синтетичний пиловий фільтр.

Під зовнішні відсіки відведені тільки два посадкові місця, хоча на сьогоднішній день такої кількості буде цілком достатньо. Традиційно вони мають типорозмір 5,25 дюйма. Встановлення 3,5-дюймового пристрою також можливе. Для цього усередині корпусу є кронштейн-перехідник, а в комплекті поставки передбачена спеціальна заглушка для відсіку.

На самому верху красується логотип компанії.

Fractal Design Arc Midi Tower

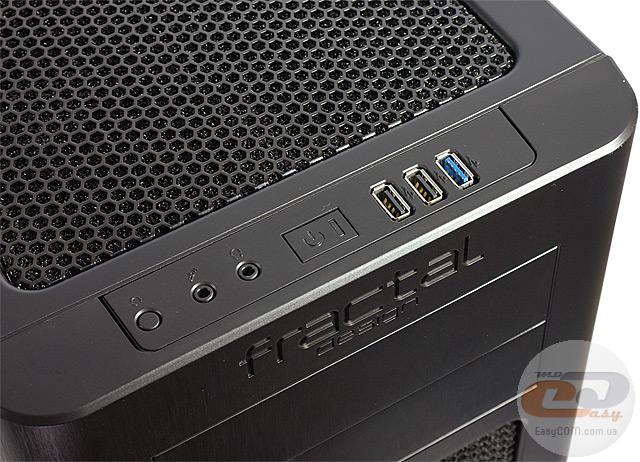

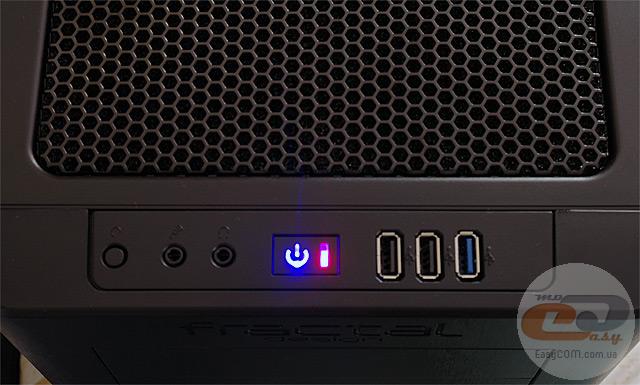

Елементи керування представлені двома клавішами: «POWER» і «RESET», а інтерфейси - трьома портами USB (один з них відповідає стандарту USB 3.0, тоді як інші два – USB 2.0) і двома аудіороз’ємами для підключення навушників і мікрофона. Усі вони розташовані на самому початку верхньої панелі, завдяки чому не впливають на зовнішній вигляд тестованої моделі й у той же час мають зручний доступ.

Fractal Design Arc Midi Tower

По даній світлині можна оцінити ілюмінацію індикаторів роботи системи та вінчестера в темному приміщенні. Відзначимо, що світлове оформлення виконане в приглушених тонах, завдяки чому не відчувається ніякого дискомфорту, наприклад, під час перегляду фільму.

Fractal Design Arc Midi Tower

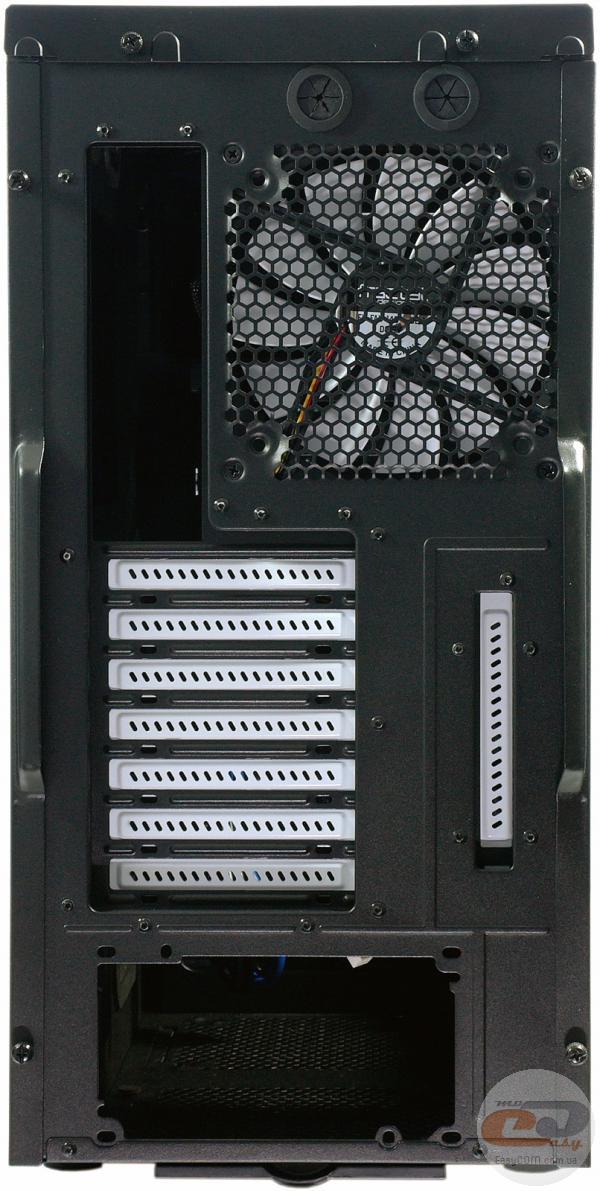

Блок живлення, як і в більшості сучасних рішень формату Middle Tower, має нижнє розташування. За рахунок великої ширини корпусу у виробника з'явилася можливість встановити тут 140-мм вентилятор. Також присутнє посадкове місце під 120-мм вертушку. Для карт розширення передбачені сім слотів. Ще один додатковий роз’єм встановлений перпендикулярно. Саме він і використовується для монтажу реобаса з комплекту поставки. Хоча вам ніхто не забороняє встановити сюди який-небудь інший пристрій, наприклад, заглушку з додатковими портами USB 3.0.

Над вентилятором розташовані два отвори для виведення назовні шлангів від системи рідинного охолодження.

Fractal Design Arc Midi Tower

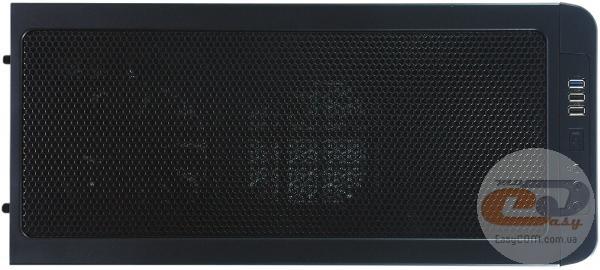

Верхня панель також зроблена із пластику, і практично всю її поверхню закриває велика металева решітка. Із внутрішньої сторони прикріплений пористий синтетичний фільтр.

Fractal Design Arc Midi Tower

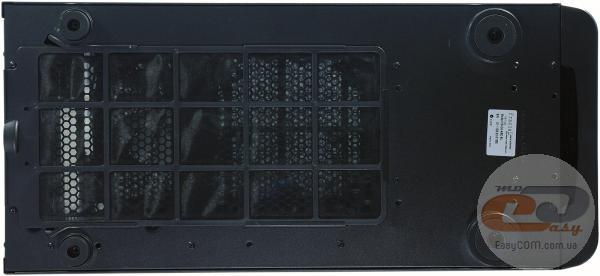

Нижня панель має звичний вигляд. Оскільки блок живлення встановлюється на дні, то тут знаходиться перфорована область, через яку забезпечується приплив прохолодного повітря. Поруч розташоване посадкове місце для монтажу 120/140-мм вентилятора. Для того щоб пил не затягувався усередину корпусу, виробник передбачив спеціальний знімний фільтр, який легко очищується під струменем проточної води.

Fractal Design Arc Midi Tower

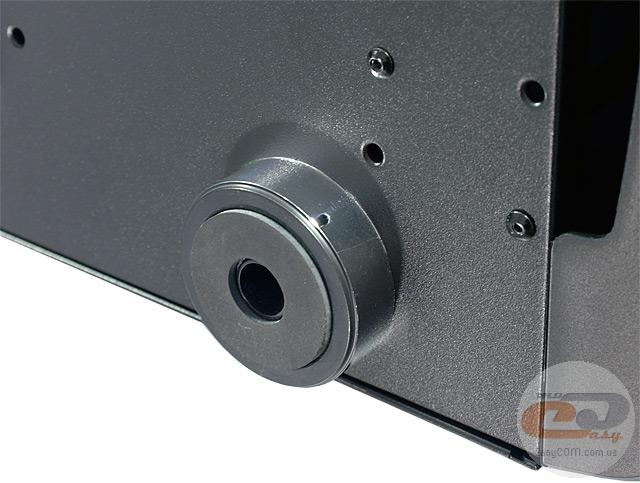

Ніжки досить широкі, зроблені зі щільної гуми з окантовкою з відполірованого алюмінію. Така конструкція підкреслює стильний дизайн корпусу і в той же час сприяє зменшенню рівня вібрацій, що виникають під час роботи комп'ютера.

Fractal Design Arc Midi Tower

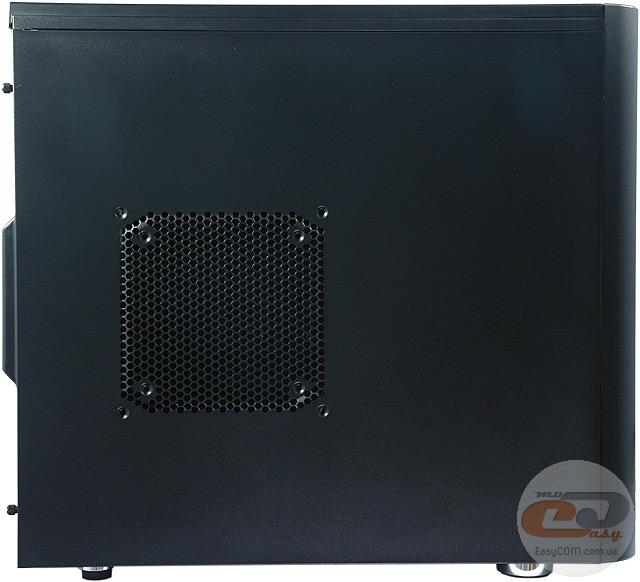

Права бічна панель являє собою звичайний сталевий лист і, чесно кажучи, не викликає ніякого інтересу. Набагато більше уваги привертає протилежна стінка. Тут розташовані посадкові отвори для монтажу одного 140/180-мм вентилятора, який дозволить організувати додатковий приплив повітря до компонентів системи, які найбільше нагріваються - відеокарти та процесора. Знімаються бічні панелі зсувом назад, а їхня додаткова фіксація забезпечується за допомогою гвинтів з торованою голівкою.

Відзначимо, що товщина бічних стінок становить 0,92 мм, завдяки чому вони мають хорошу жорсткість. У принципі, те ж саме можна сказати і про весь корпус. Припасування панелей зроблене дуже якісно, ніяких люфтів або надмірно великих щілин ми не виявили.

Внутрішнє обладнання

Fractal Design Arc Midi Tower

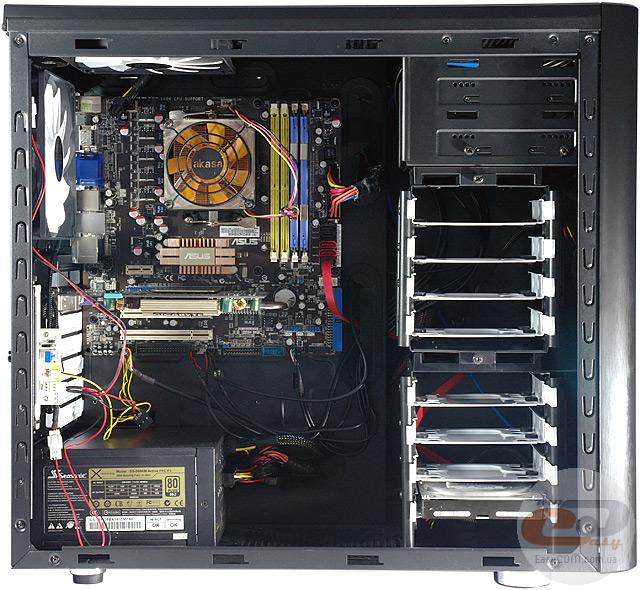

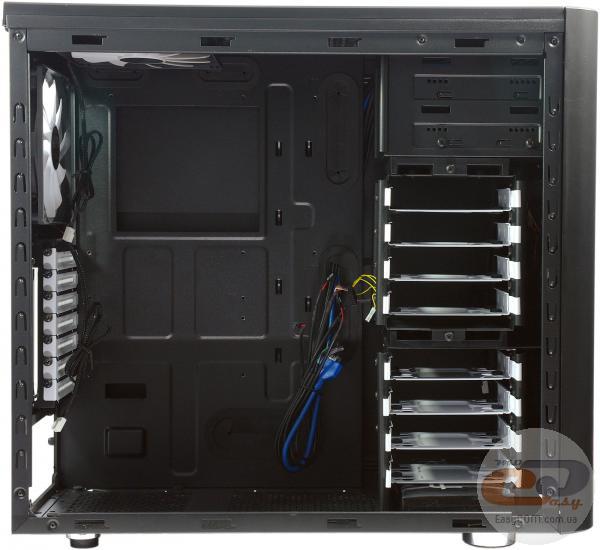

Як і зовні, внутрішня частина даного рішення пофарбована в чорний колір. Для більшої оригінальності лотки для встановлення накопичувачів, заглушки слотів карт розширення та крильчатка вентиляторів виконані в білому кольорі. Такий дизайн екстер'єру виглядає дуже привабливо, і, напевно, багато користувачів будуть шкодувати про відсутність акрилового вікна на бічній панелі.

Корпус Fractal Design Arc Midi Tower розрахований на материнські плати стандартів Mini-ITX, microATX і ATX, що характерно для форм-фактора Middle Tower. Стійка для накопичувачів повернута до користувача, що значно спрощує їхнє встановлення або заміну. У більшості випадків така конструкція накладає обмеження на габарити використовуваної в комп'ютері відеокарти, але тільки не тут.

Fractal Design Arc Midi Tower

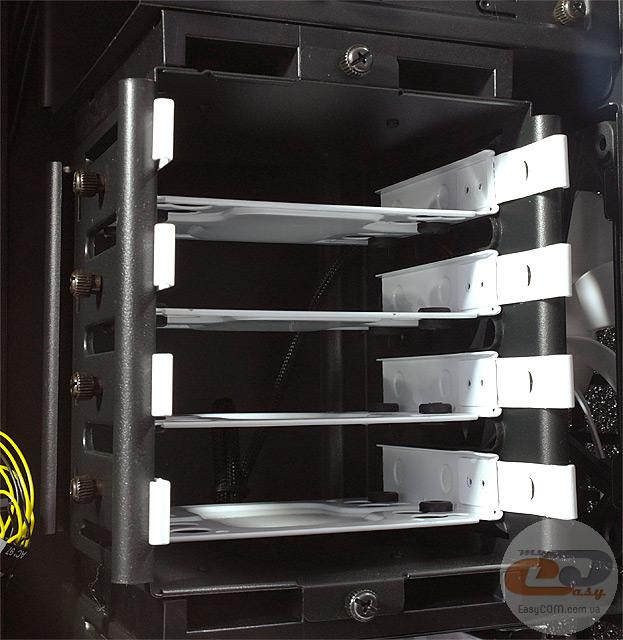

Справа в тому, що стійка складається із двох частин, по чотири відсіки в кожній. Таким чином, у випадку встановлення габаритної відеокарти верхню секцію можна демонтувати. Досить викрутити фіксуючі гвинти, розташовані з боків. У результаті, обмеження на максимальну довжину відеоприскорювача збільшиться з 290 мм до 470 мм. Нагадаємо, довжина навіть двохчіпових моделей AMD Radeon HD 7990 і NVIDIA GeForce GTX 690 разом із системою охолодження не перевищує 310 мм.

Нижню стійку демонтувати не можна, тому у випадку використання зв'язування із двох відеокарт довжина другого відеоприскорювача буде обмежуватися 290 мм.

Fractal Design Arc Midi Tower

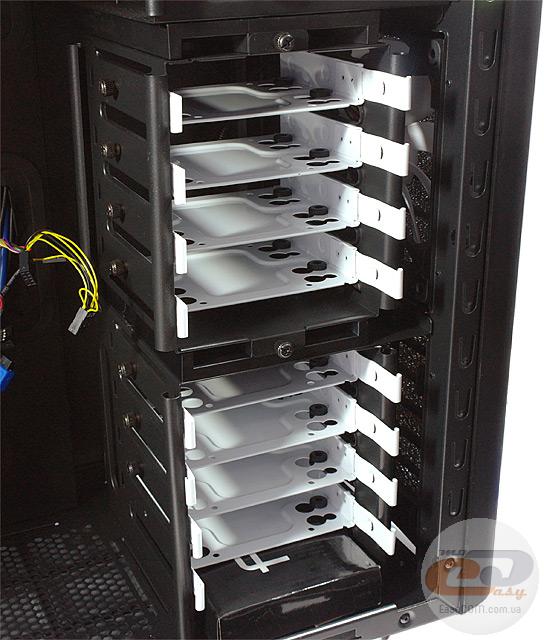

Як уже було сказано вище, кошик для накопичувачів розрахований на вісім пристроїв. Причому монтуються вони в спеціальних висувних рамках-лотках, які являють собою пластиковий контейнер з посадковим місцем для 2,5- або 3,5-дюймового накопичувача. Таким чином, користувач сам може вирішувати, де йому краще розташувати SSD-диск і інші вінчестери.

Процес монтажу рамки в корпусі дуже простий і не займе багато часу. Досить встановити її в спеціальні напрямні та надавити на дві виступаючі «лапки». Кожний такий лоток оснащений чотирма гумовими прокладками, які покликані згладжувати вібрації під час роботи накопичувачів.

Fractal Design Arc Midi Tower

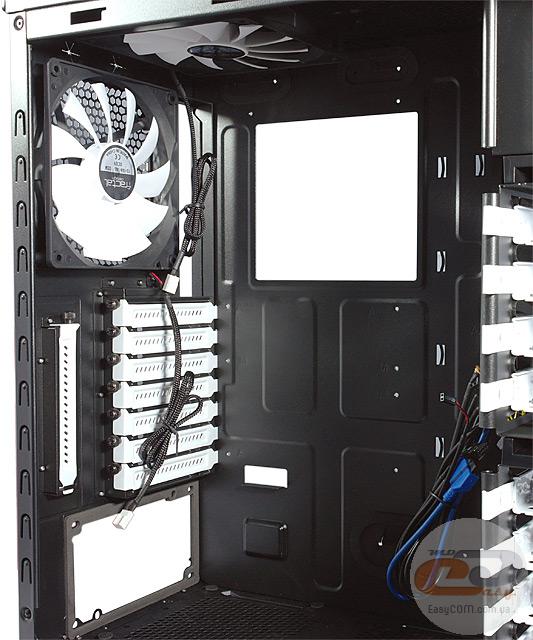

Усі заглушки для слотів карт розширення зроблені багаторазовими і фіксуються за допомогою гвинтів з торованою голівкою. Блок живлення встановлюється також на прогумовані прокладки. Якщо ви бажаєте використовувати додатковий вентилятор на дні корпусу, то довжина джерела живлення не повинна перевищувати 170 мм. А якщо ні, то, посадкове місце буде перекрите.

Велика глибина корпусу дозволяє встановлювати масивні процесорні системи охолодження висотою аж до 180 мм. А це покриває весь модельний ряд сучасних суперкулерів. Наприклад, висота такого монстра як Scythe Ninja 3 рівна 160 мм.

Fractal Design Arc Midi Tower

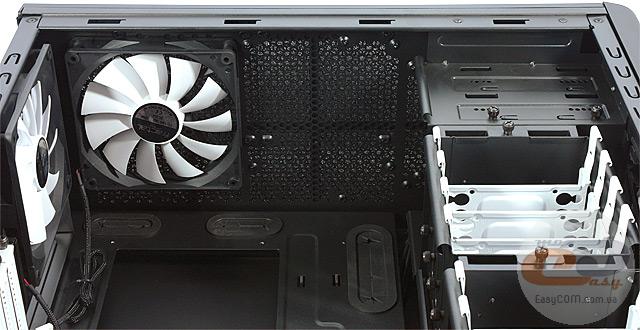

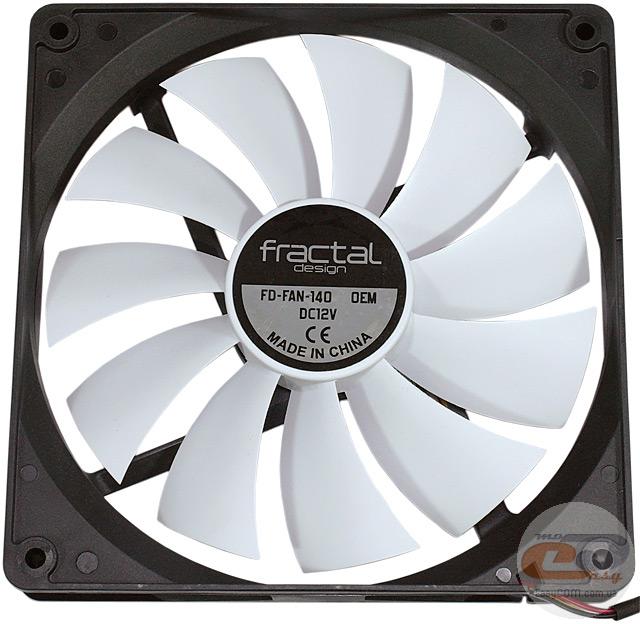

Активна циркуляція повітря усередині Fractal Design Arc Midi Tower реалізована за допомогою трьох попередньо встановлених вентиляторів на верхній і задній стінках шасі, а також на пластиковій передній панелі корпусу. Усі вони мають розмір 140 мм і зроблені компанією Fractal Design. Більш повна технічна інформація подана в таблиці:

Модель

Fractal Design FD-FAN-140

Тип підшипника

-

Напруга живлення, В

12

Струм, А

-

Потужність, Вт

-

Швидкість обертання, об/хв

1000 ± 10%

Повітряний потік, CFM

66

Рівень шуму, дБ

 до 18,5

Розміри, мм

140 х 140 х 25

Вага, г

149

Для живлення кожного вентилятора використовується 3-контактний роз’єм, розташований на довгому гнучкому провіднику. Також у корпусі Fractal Design Arc Midi Tower є можливість встановити ще п'ять додаткових вертушок:

  • на передній панелі – 1 х 140 мм;
  • на верхній панелі – 2 х 120/140 мм або 1 х 180 мм;
  • на нижній панелі - 1 х 120/140 мм;
  • на бічній панелі - 1 х 140/180 мм.

Як бачимо, можливості для вдосконалення системи охолодження досить великі. Завдяки цьому користувач зможе якнайкраще розподілити повітряні потоки усередині корпусу.

Fractal Design Arc Midi Tower

Крім того, на верхній стінці шасі можна встановити радіатор системи водяного охолодження, щоправда, його висота разом з вентиляторами не повинна перевищувати 60 мм. Або ж доведеться демонтувати декоративну верхню панель. У цьому випадку обмеження на висоту радіатора знімаються, але дещо погіршиться зовнішній вигляд самого корпусу.

Fractal Design Arc Midi Tower

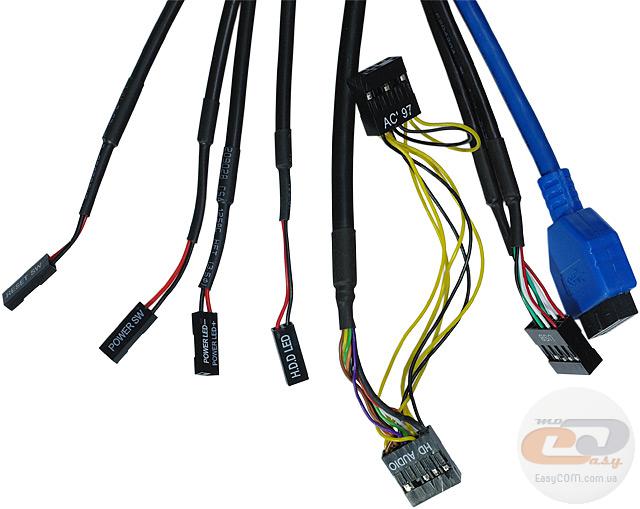

Провідники, які йдуть від портів і клавіш, розташованих на передній панелі, досить довгі, і можна буде без проблем дістати навіть у найбільш віддалену частину материнської плати. Аудіороз’єм представлений у двох варіантах HD Audio і AC'97.

Fractal Design Arc Midi Tower

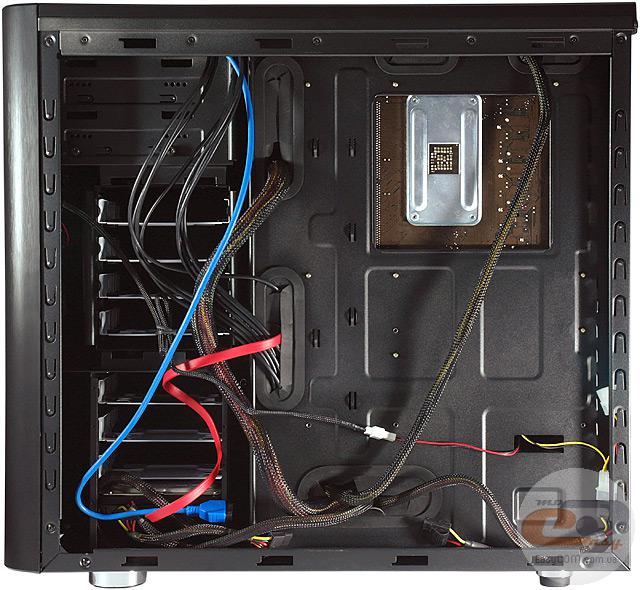

У піддоні материнської плати, напроти процесорного роз’єму, зроблений великий отвір, який дозволить без проблем використовувати суперкулери, оснащені задньою підсилювальною пластиною. Між піддоном і бічною панеллю виробник залишив досить багато вільного місця, тому потайливе укладання проводів буде легким і приємним процесом.

Fractal Design Arc Midi Tower
