Огляд COUGAR CFV235 Mesh Vision Black: корпус із 9,2" дисплеєм та відмінним охолодженням

Компанія COUGAR традиційно дбає про ефективне охолодження всередині своїх корпусів, що цілком логічно з огляду на тепловиділення сучасних відеокарт і процесорів середнього та вищого цінових сегментів. Водночас виробник приділяє належну увагу як сучасному дизайну, так широкій функціональності своїх рішень.

Яскравим прикладом такого поєднання є корпус COUGAR CFV235 Mesh Vision Black, який коштує близько ₴11 000 або $250. Модель вирізняється незвичною конструкцією, що створює ефект «паріння», а також боковою панеллю з вбудованим дисплеєм для відображення системних параметрів або візуальних ефектів. Водночас тут знайдеться місце для габаритних комплектуючих, а належний мікроклімат забезпечують шість комплектних пропелерів. Як усе це реалізовано на практиці та на чому можна зекономити - розглянемо далі.

Специфікація

Паковання та комплект постачання

Коробка з простого картону обладнана парою вирізів і містить специфікацію, а також загальне зображення корпусу COUGAR CFV235. Конкретну модель, що знаходиться всередині, можна визначити лише за додатковими наліпками, де вказано колір пристрою та перелічено попередньо встановлені вентилятори й інші додаткові елементи.

Всередині надійний захист забезпечують м'які вставки з усіх боків, у яких розташовані дві картонні коробки з аксесуарами.

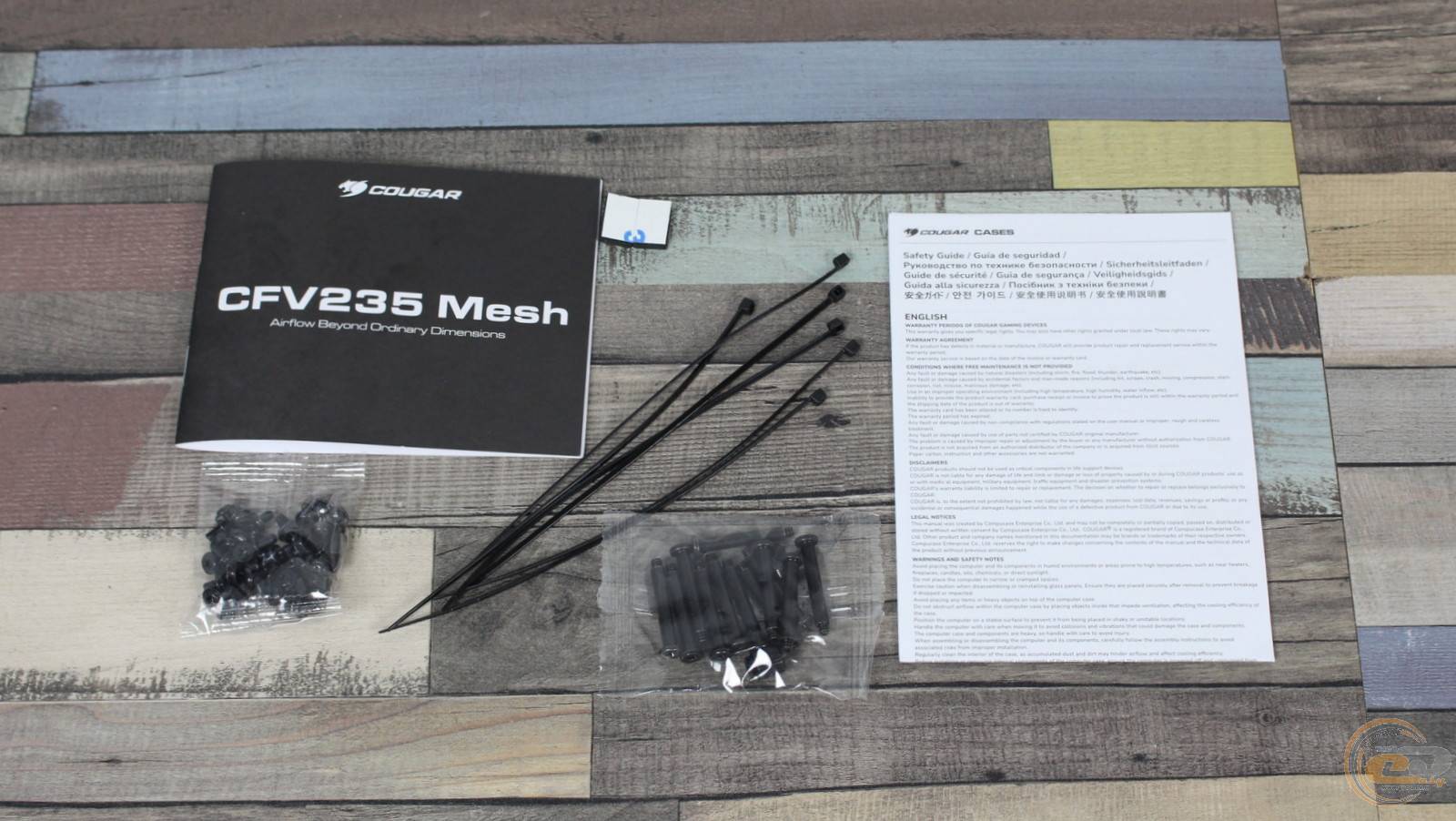

Серед них: два набори гвинтів, одноразові стяжки, м’які накладки на кронштейн для відеокарт, паперова документація, LED-стрічка та кришка з магнітним кріпленням, що встановлюється над блоком живлення.

Зовнішній вигляд

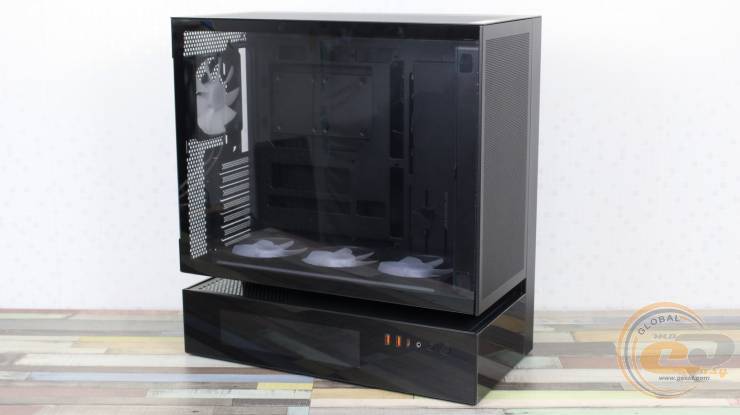

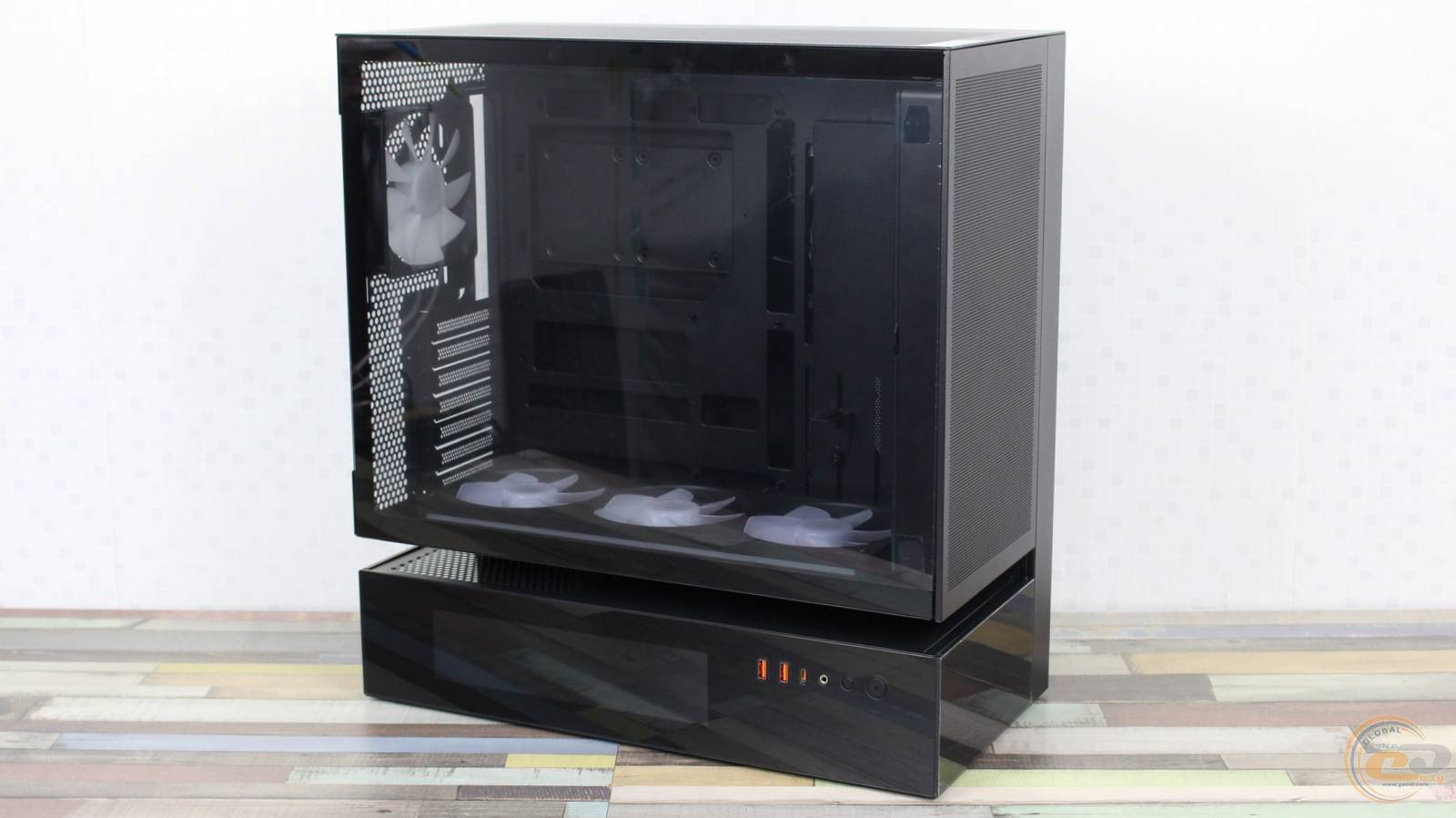

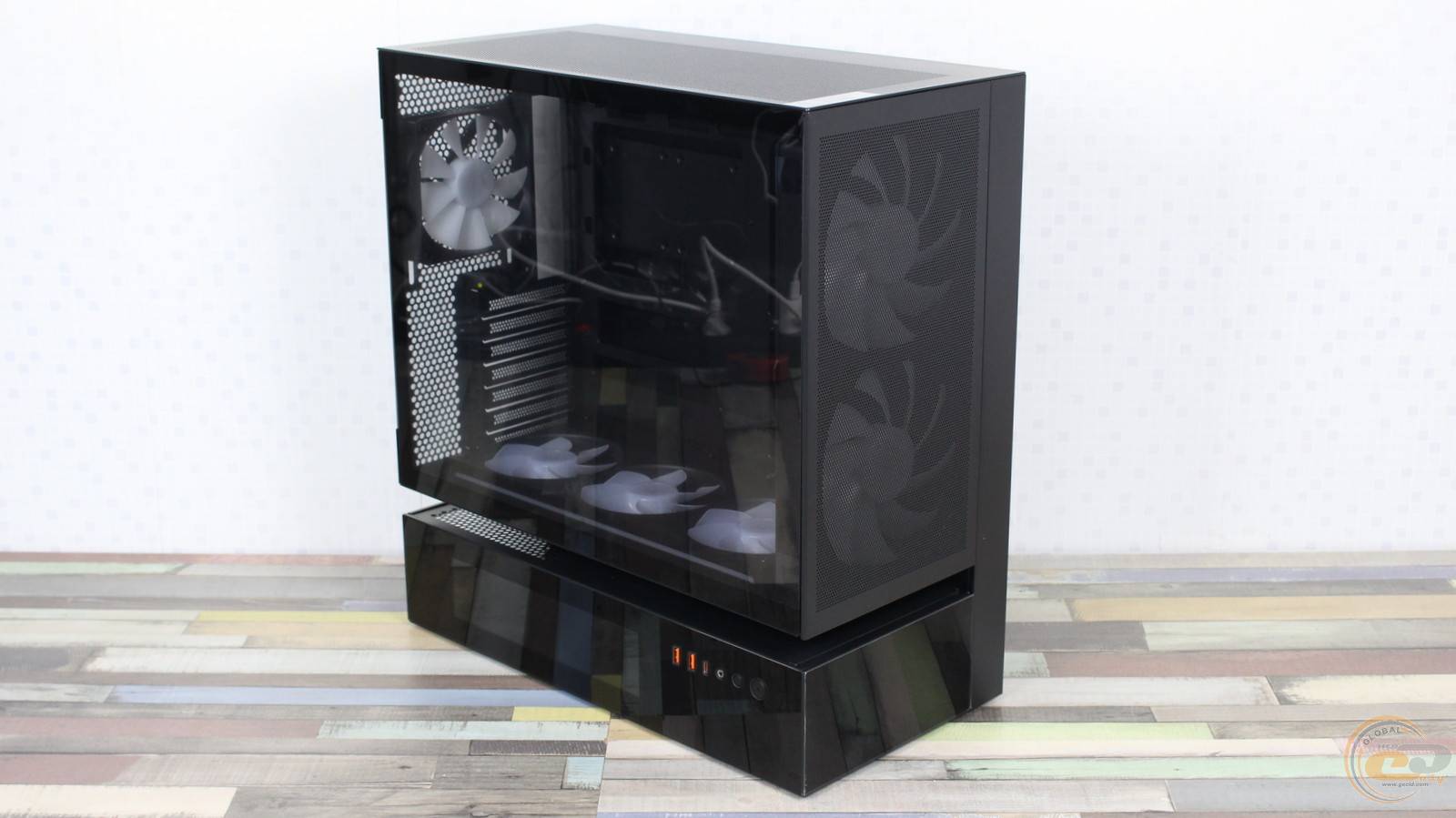

Корпус COUGAR CFV235 Mesh Vision Black поділено на два відсіки, причому не лише всередині, а й зовні.

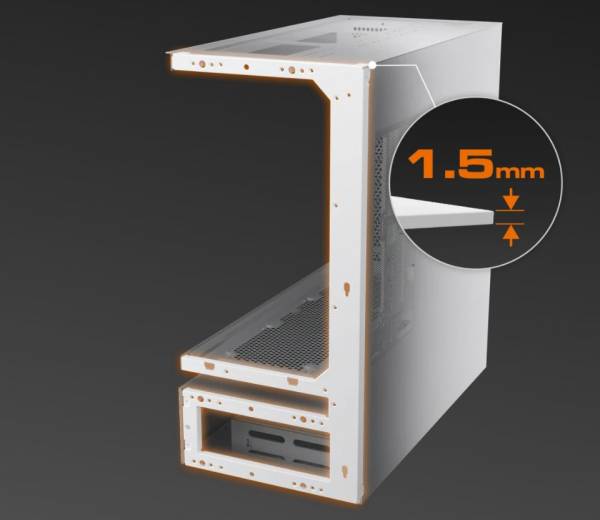

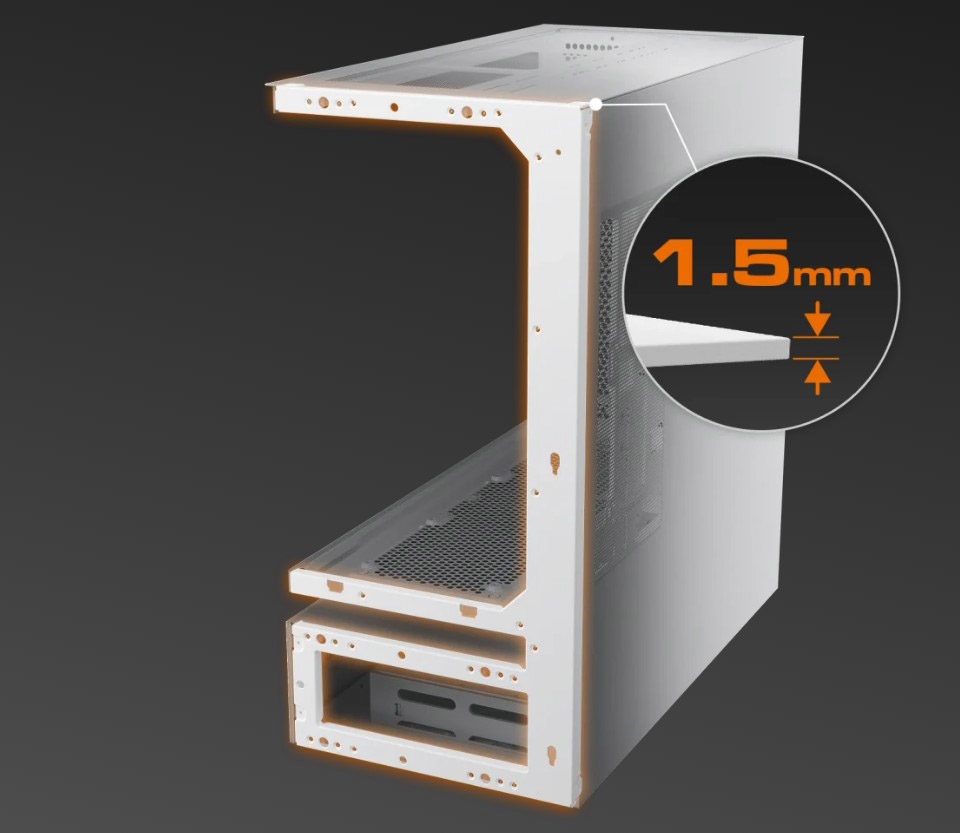

Щоб із часом верхня частина не просідала під вагою комплектуючих, виробник оснастив конструкцію сталевою рамою товщиною 1,5 мм.

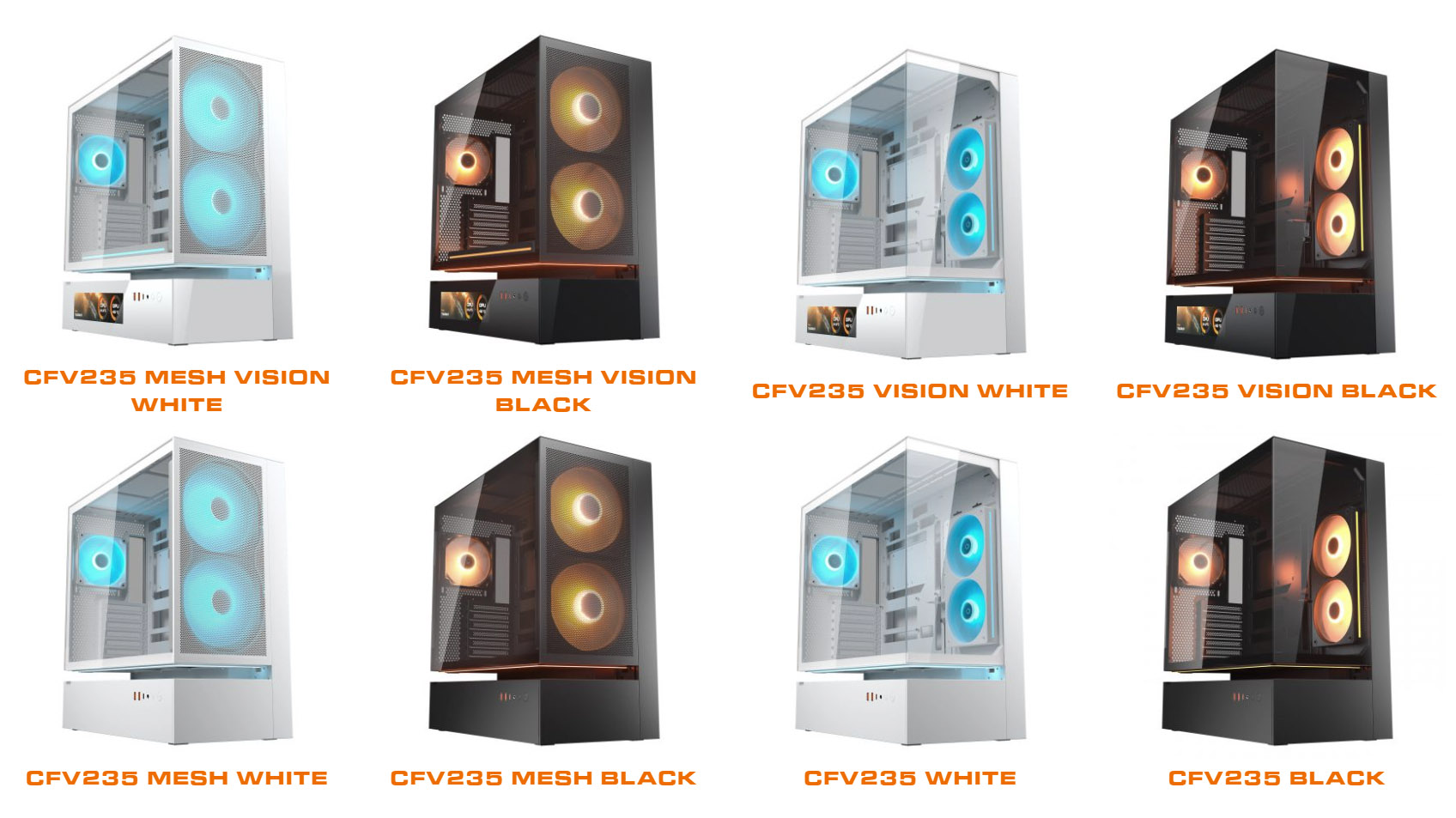

Сам пристрій доступний у продажу як із бонусами у вигляді перфорованої передньої панелі (Mesh) та дисплею на боковині (Vision), так і без них, причому у різних комбінаціях. Нам дістався максимально укомплектований варіант за ₴11 000, тоді як аналогічний пристрій без дисплея і зі скляною передньою панеллю обійдеться майже вдвічі дешевше — ₴5800. При цьому розміри в усіх випадках незмінні: 460 х 235 х 493 мм.

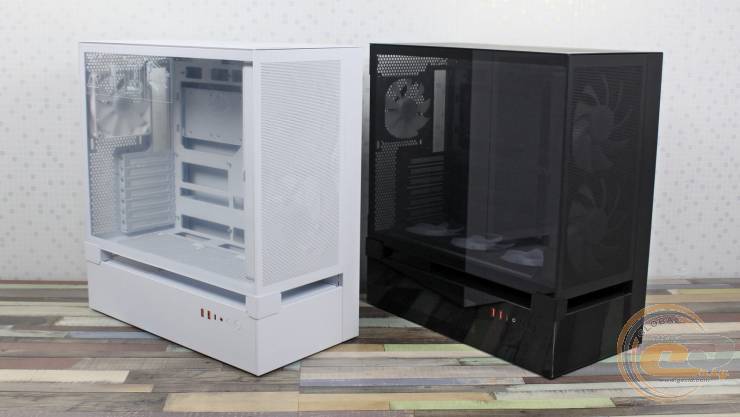

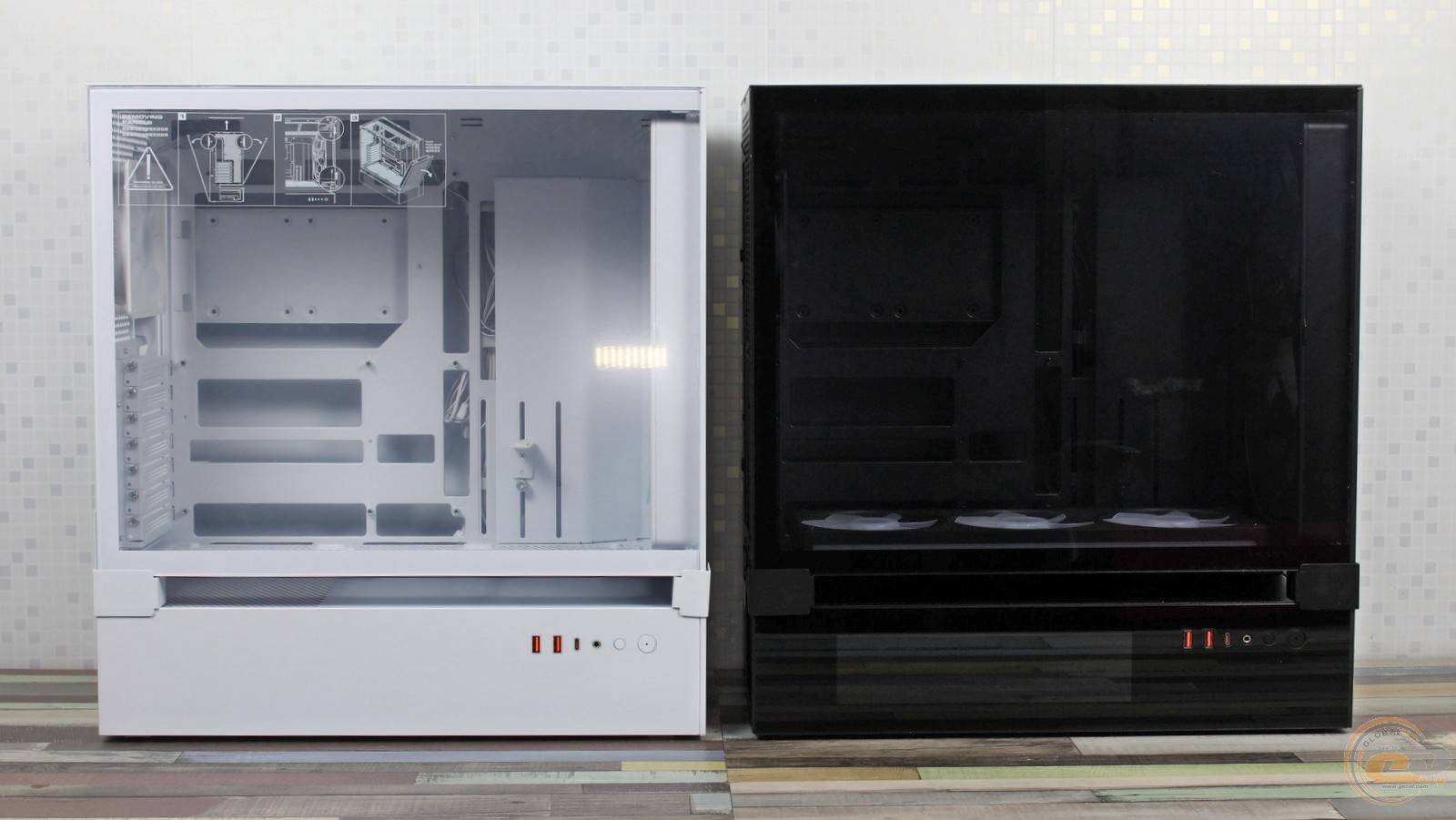

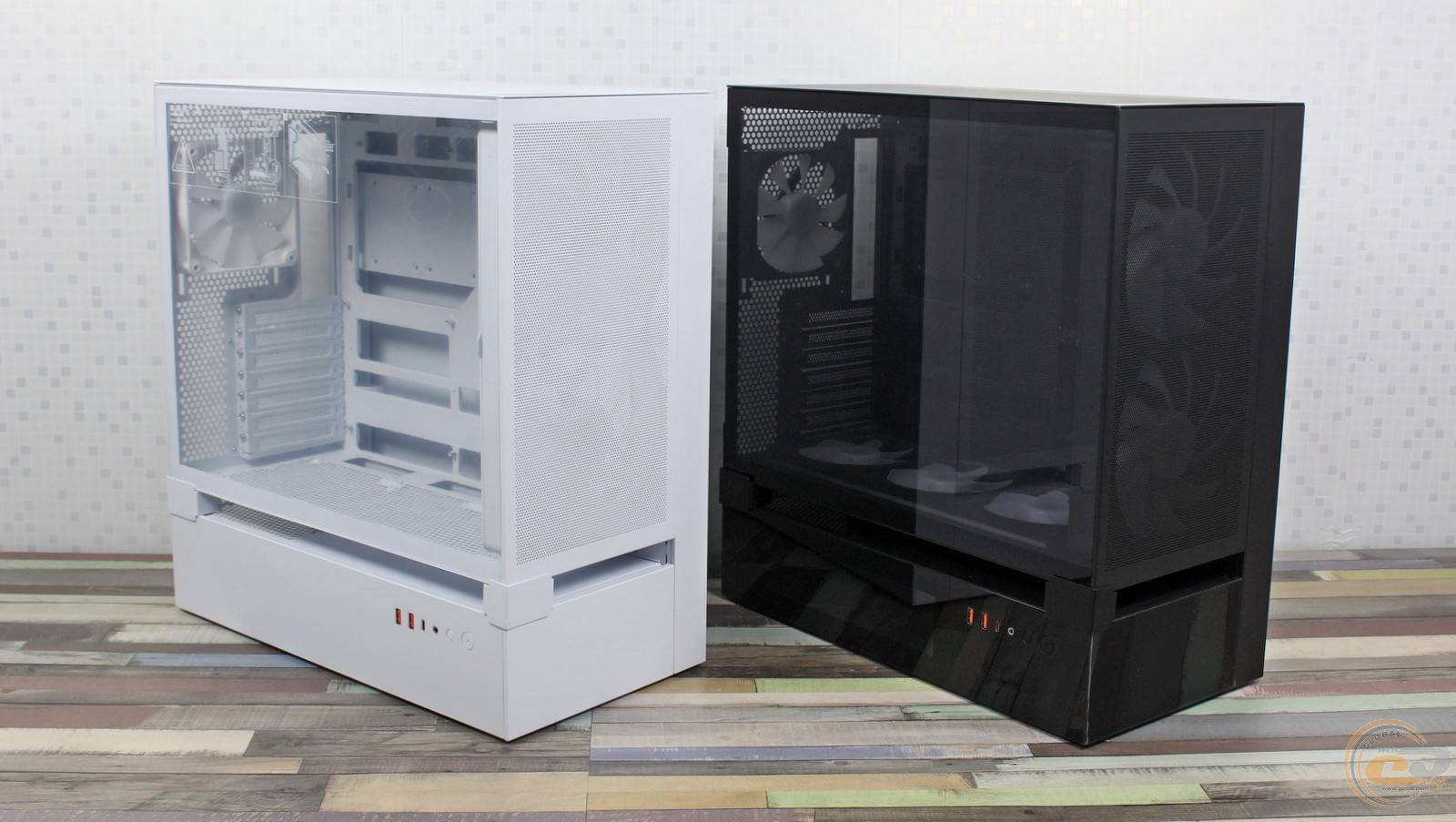

На додачу, покупцю доступні й білі версії, які залежно від комплектації обійдуться на ₴200-500 дорожче.

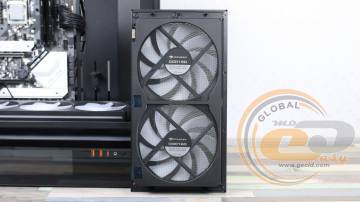

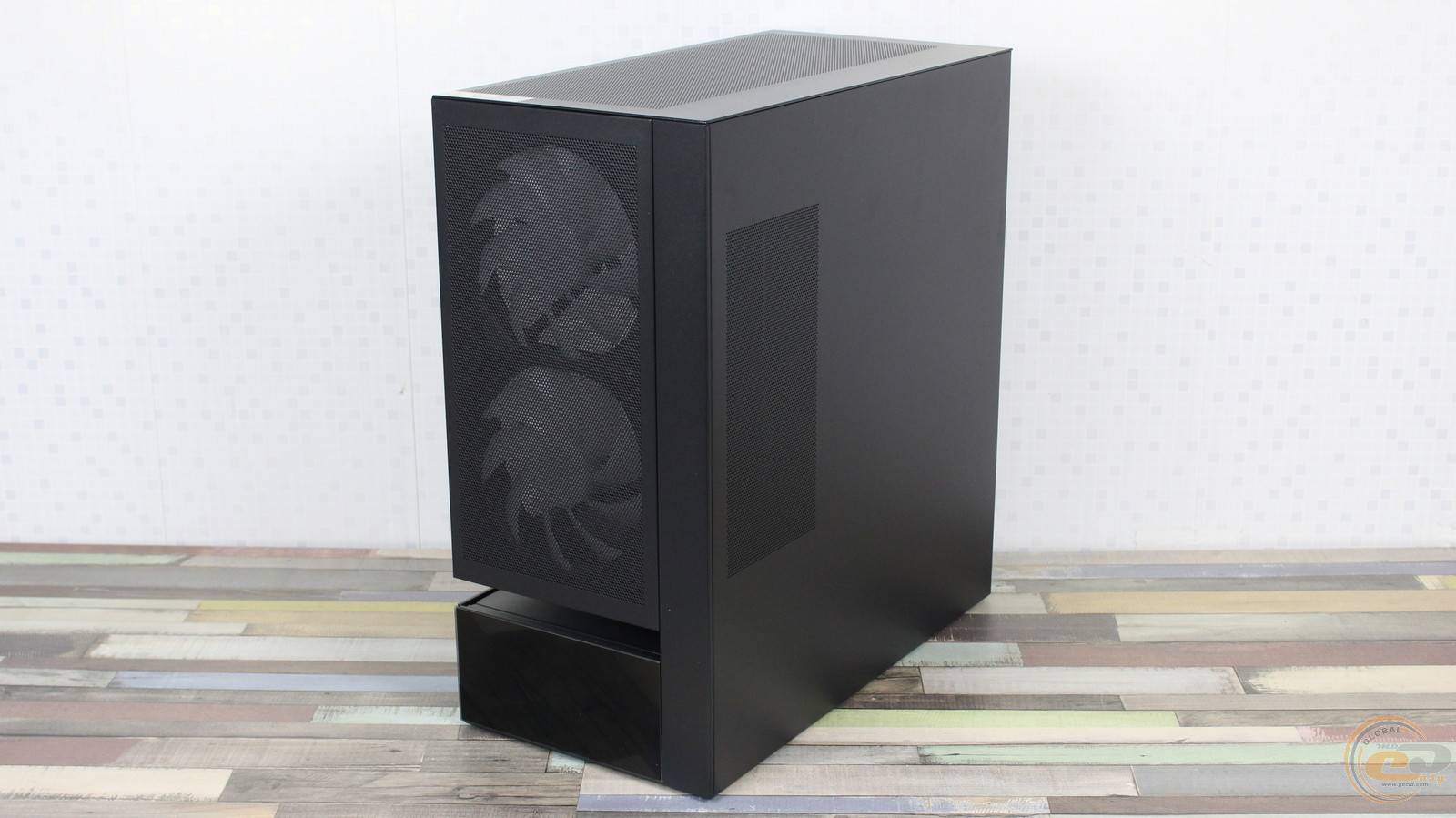

Позаду перфорованої передньої панелі в Mesh-версії встановлена пара 160-мм фронтальних вентиляторів.

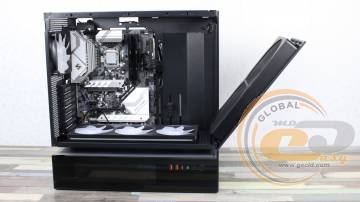

Сама панель є відкидною і фіксується та корпусі штифтами й парою гвинтів зсередини. Завдяки такому підходу користувач може легко отримати доступ до пилового фільтра.

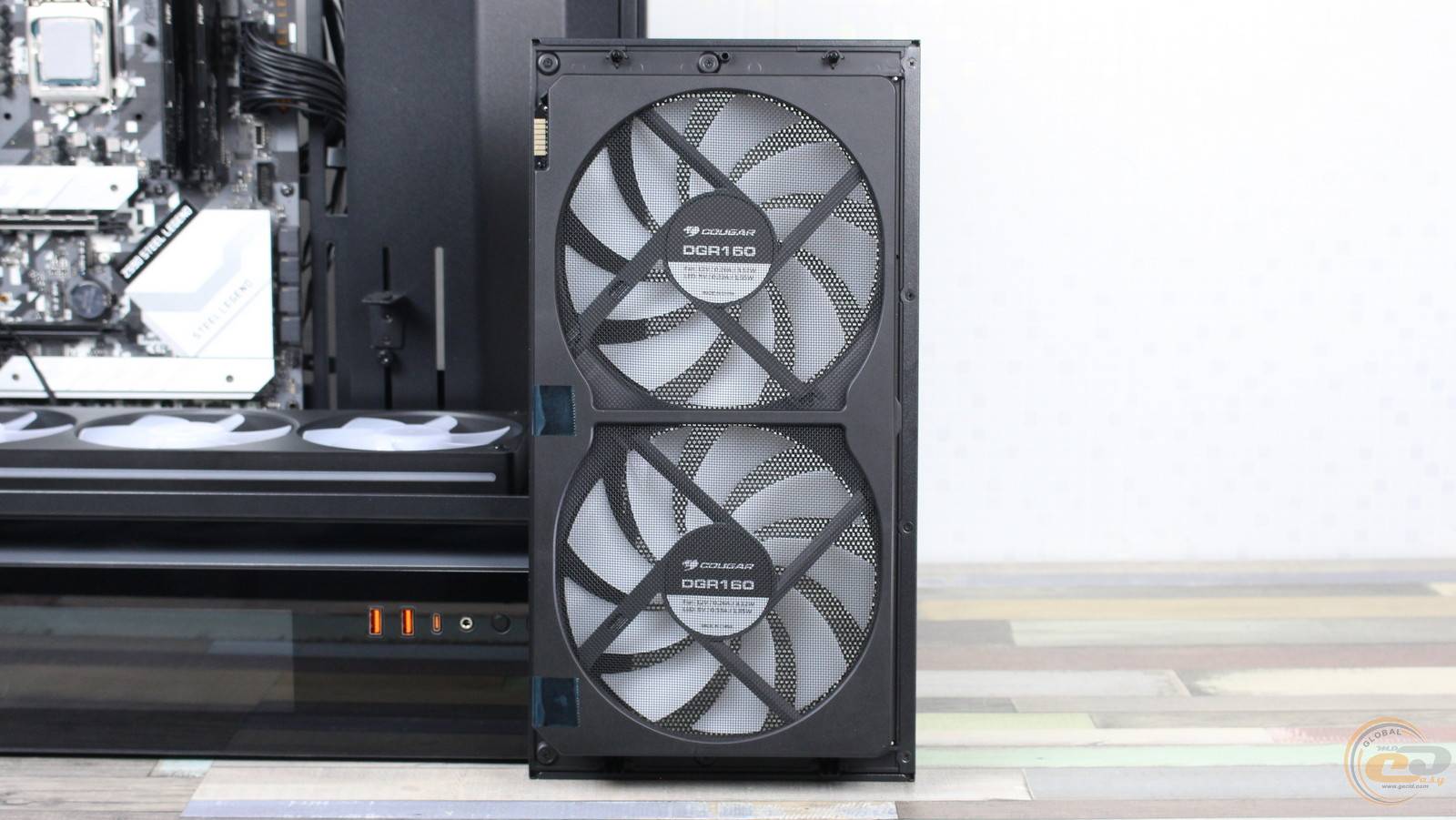

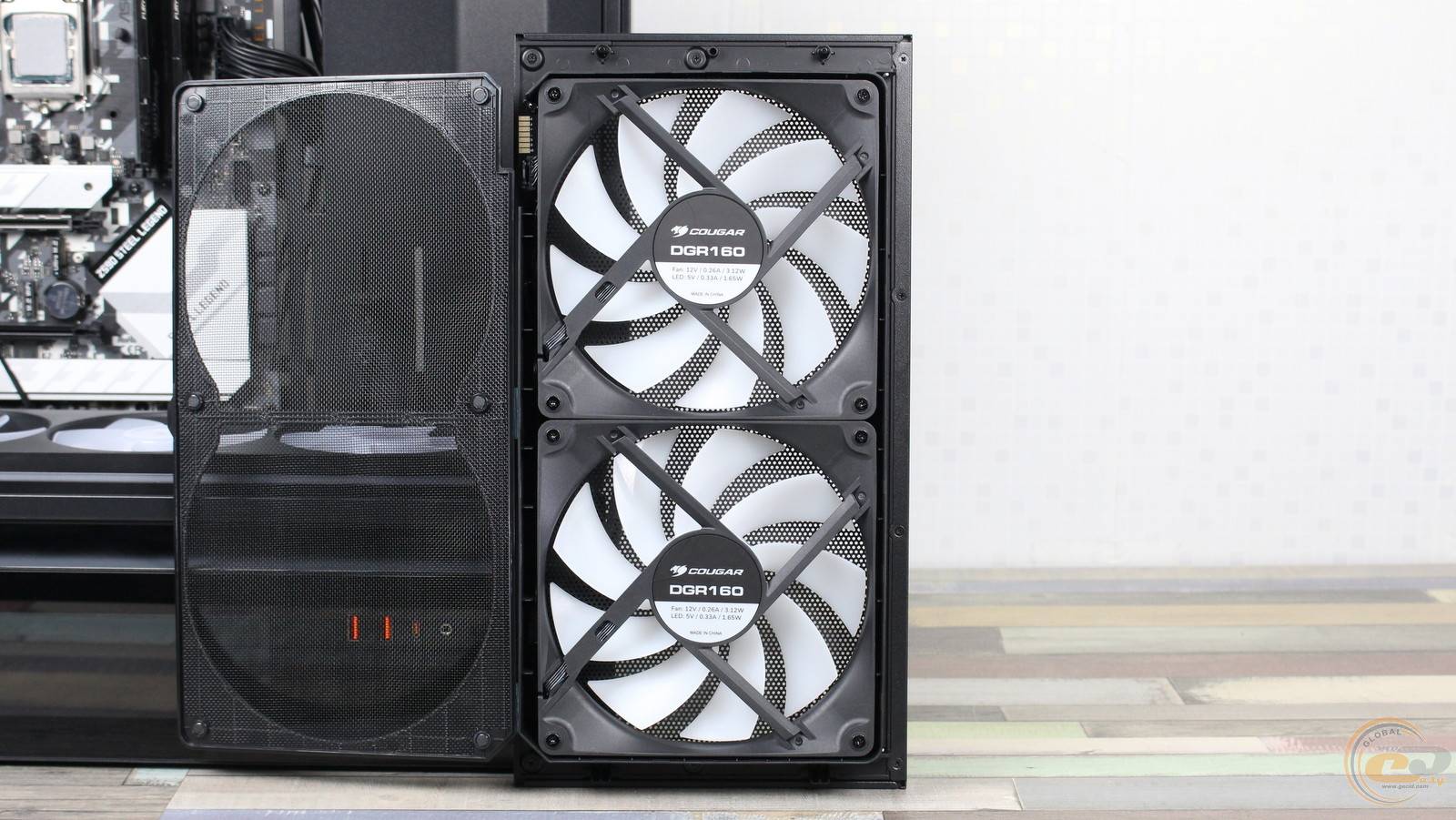

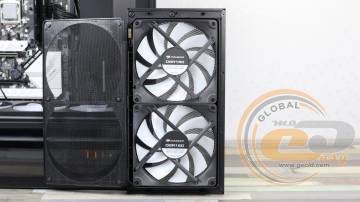

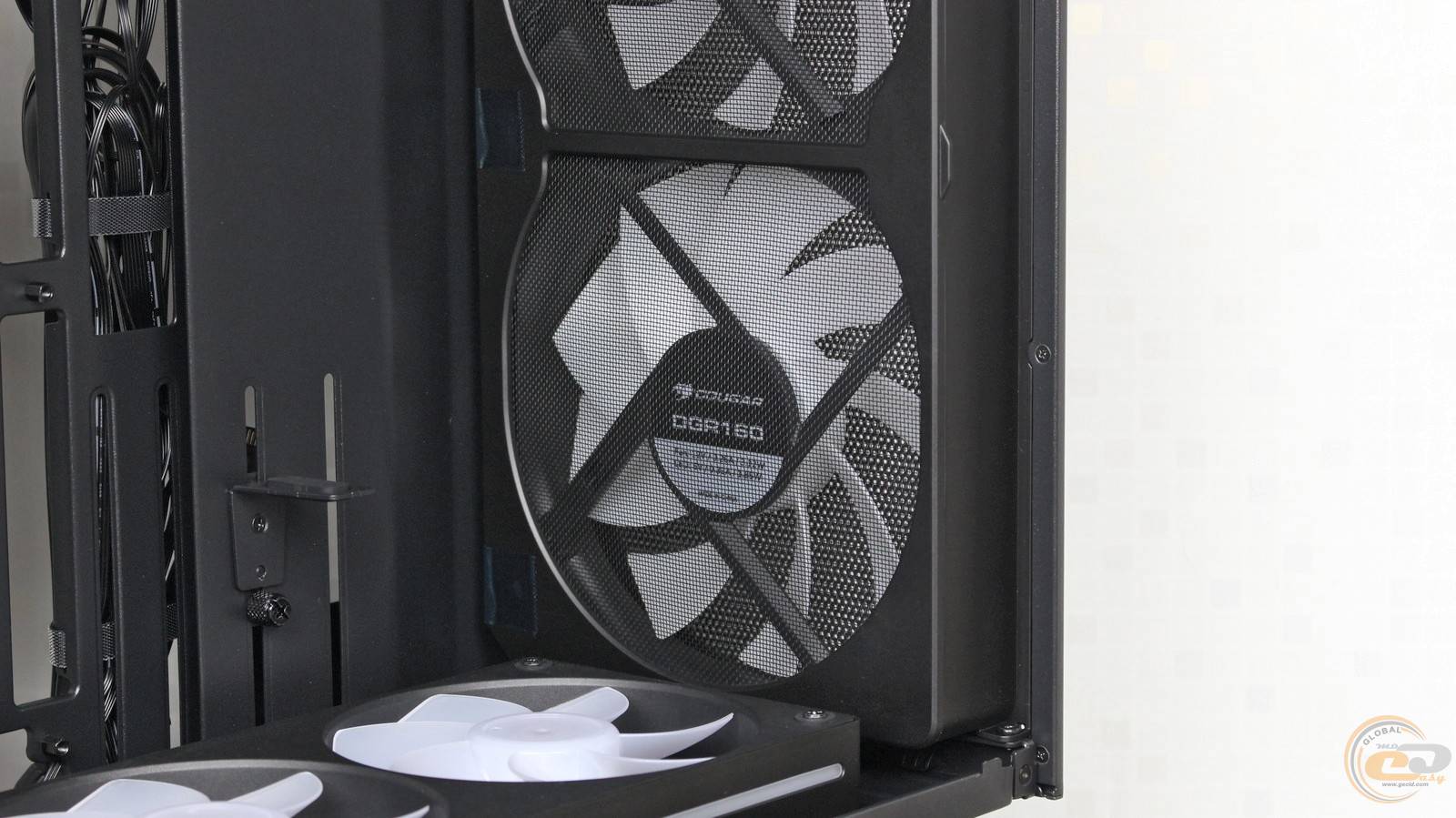

Останній тримається на шести магнітах і додатково зафіксований клейкими стрічками. Під ним можна роздивитися вертушки Cougar DGR160, які отримали світлі лопаті, ARGB-підсвітку та ШІМ-регулювання швидкості обертання у межах від 500 до 1200 об/хв. Щодо енергоспоживання, то електродвигун потребує до 3,12 Вт (0,26 А при 12 В), тоді як світлодіоди — до 1,65 Вт (0,33 А при 5 В).

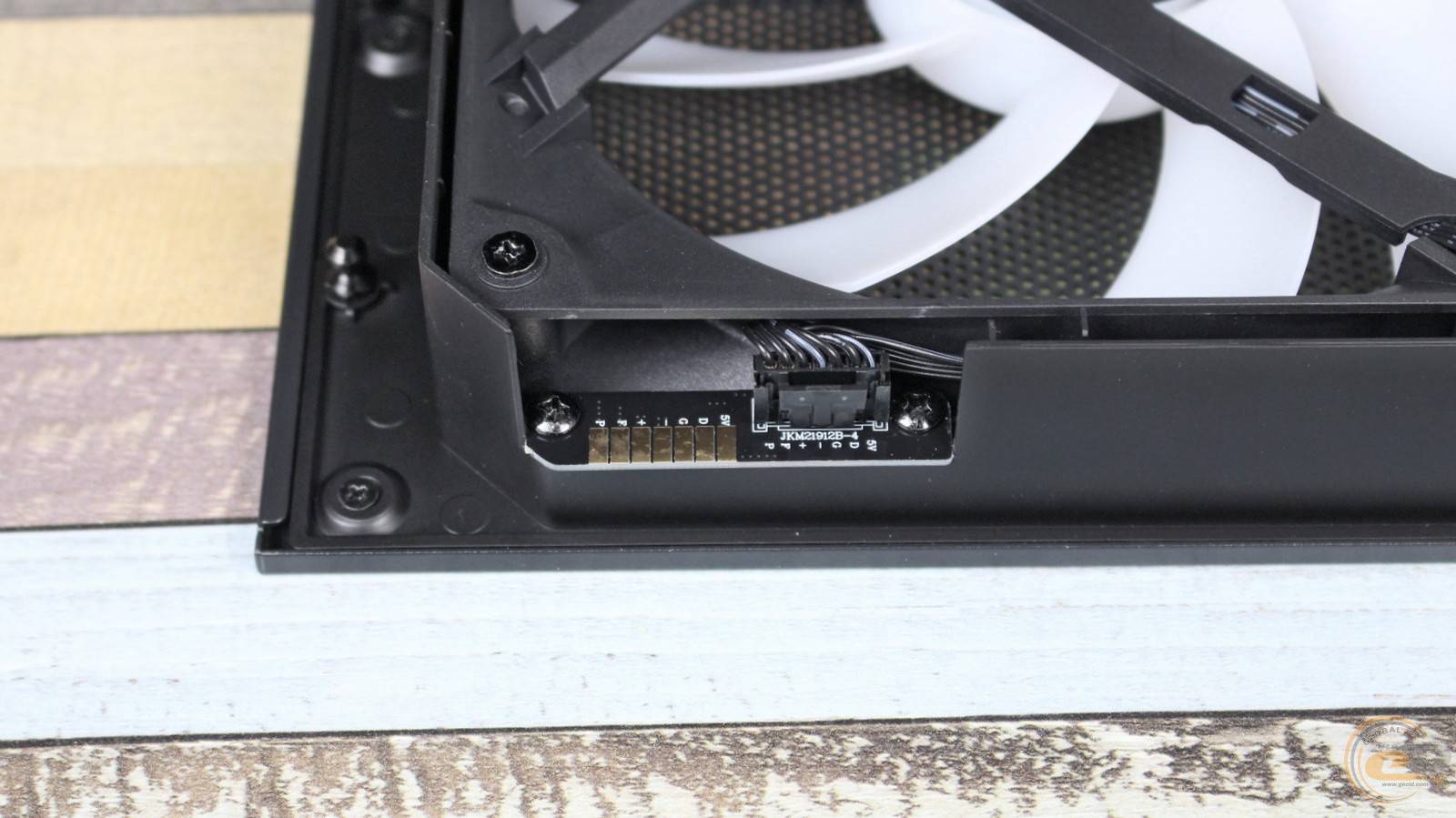

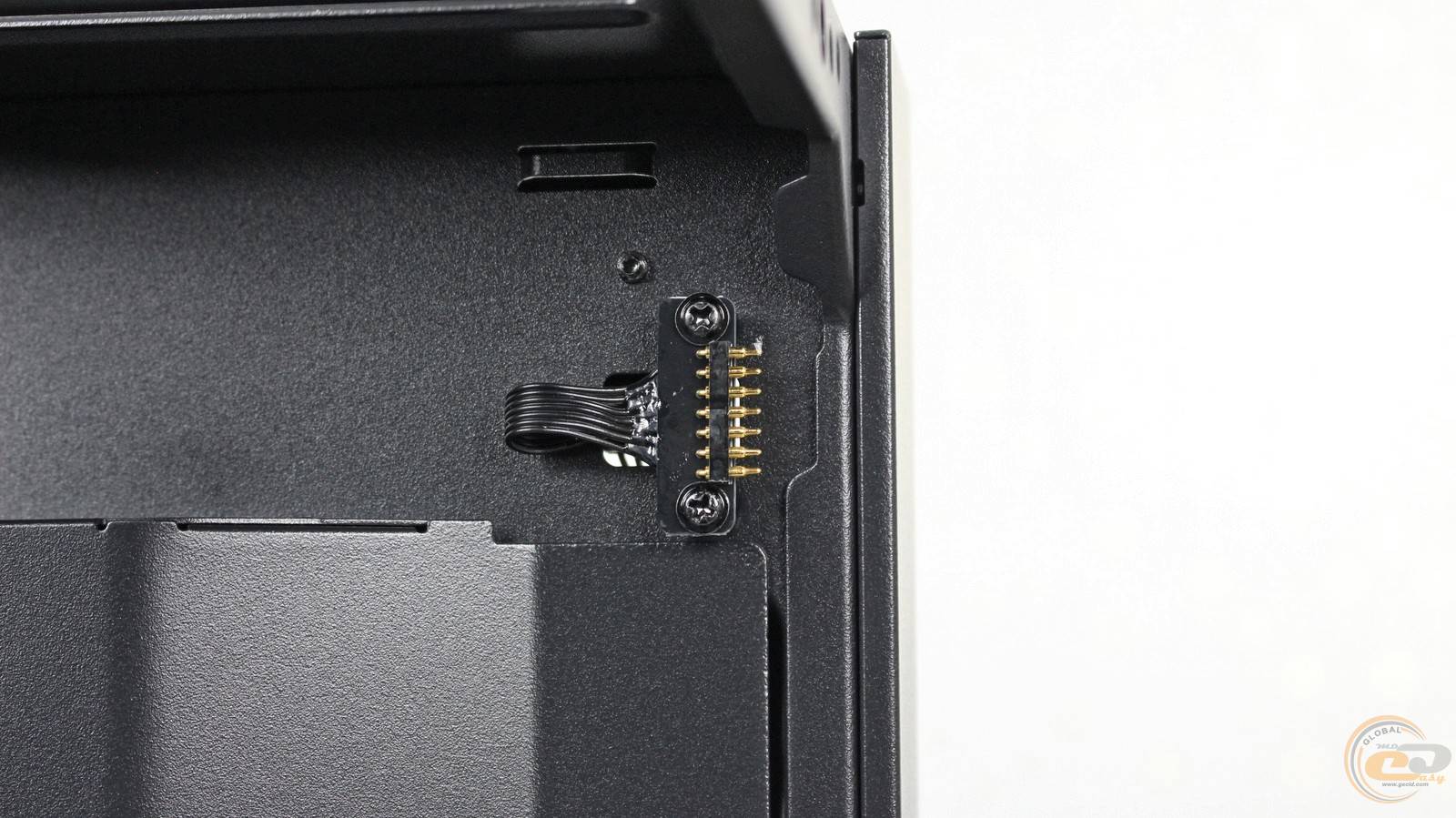

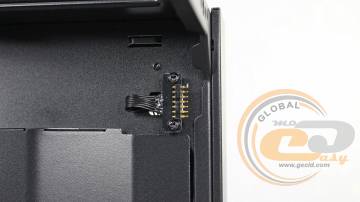

Для передачі електроенергії до вентиляторів слугує майданчик із сімома контактами.

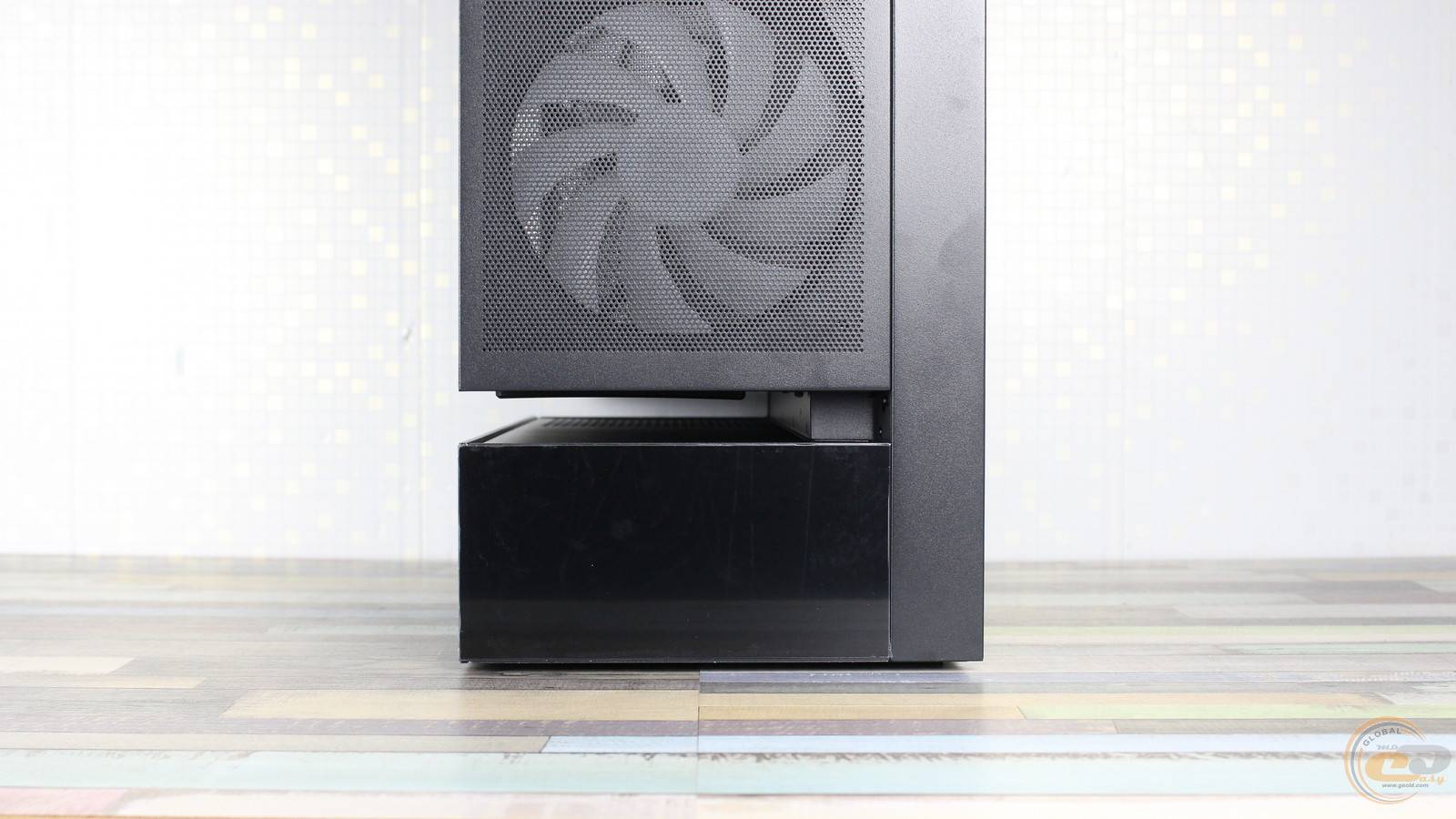

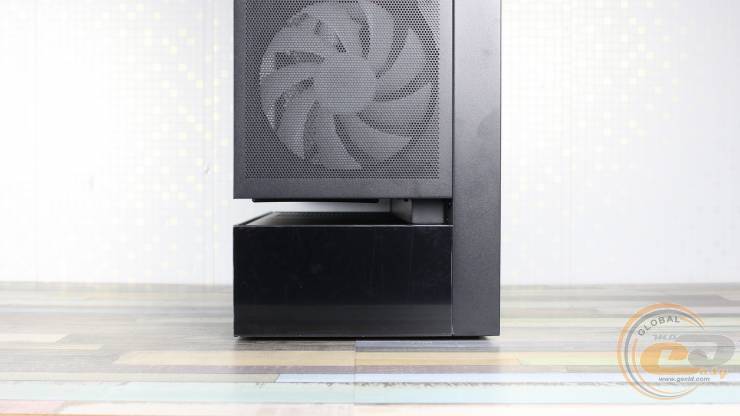

Водночас нижня частина передньої панелі зроблена зі скла і таким чином гармонійно доповнює низ боковини. Втім, це особливість виключно моделей із приставкою “Vision”.

Верхня панель фіксується дев’ятьма штифтами, тож її дуже легко зняти. Велика площа перфорації дозволяє встановити тут пару 140-мм чи три 120-мм пропелери. Якщо ж у планах є встановлення РСО, то це єдина придатна для цього зона. Причому сюди помістяться як топові 360-мм і 280-мм, так і більш компактні моделі.

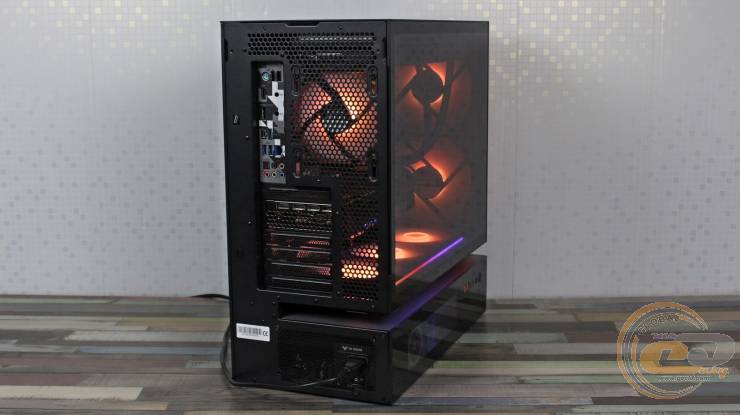

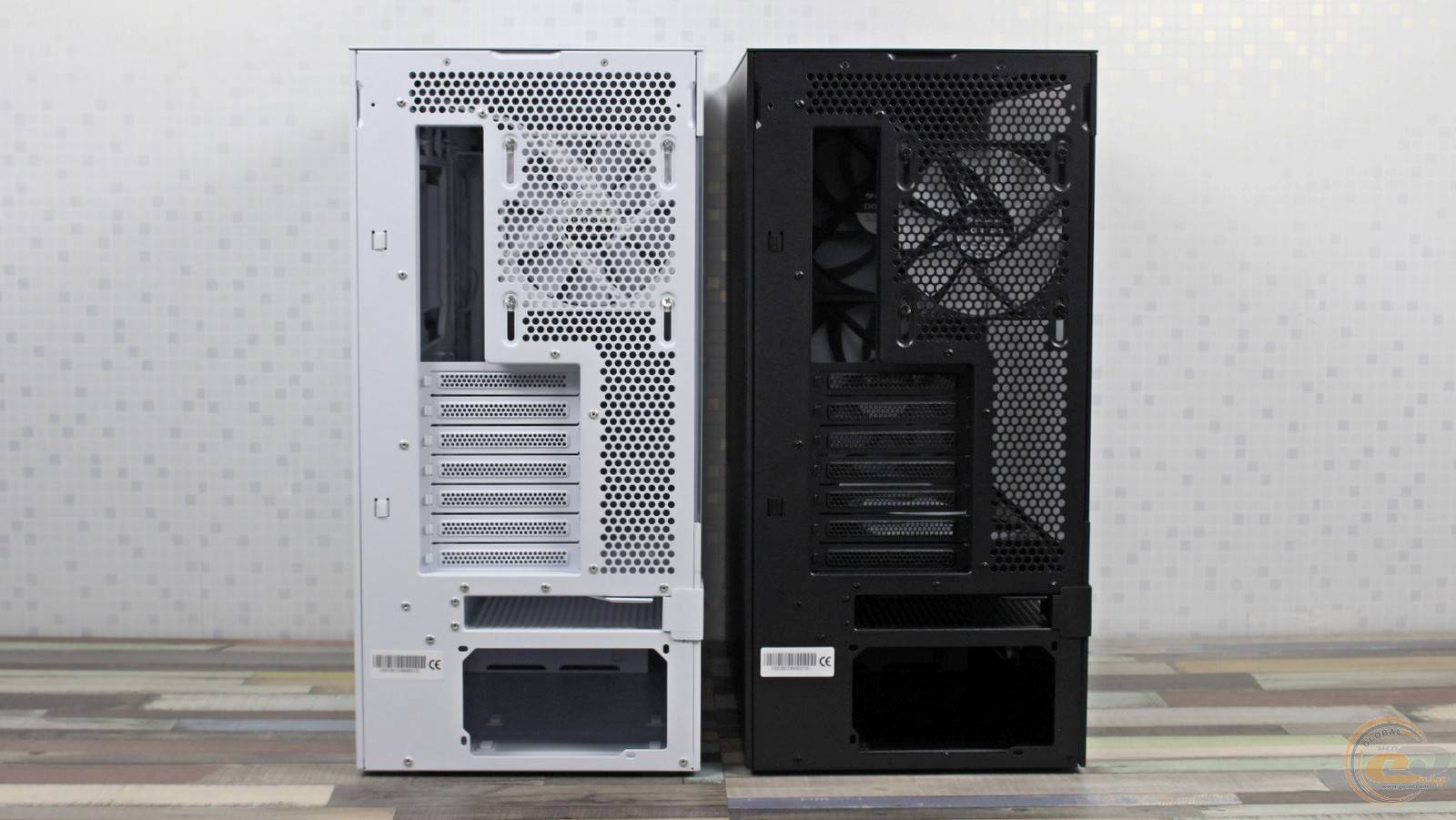

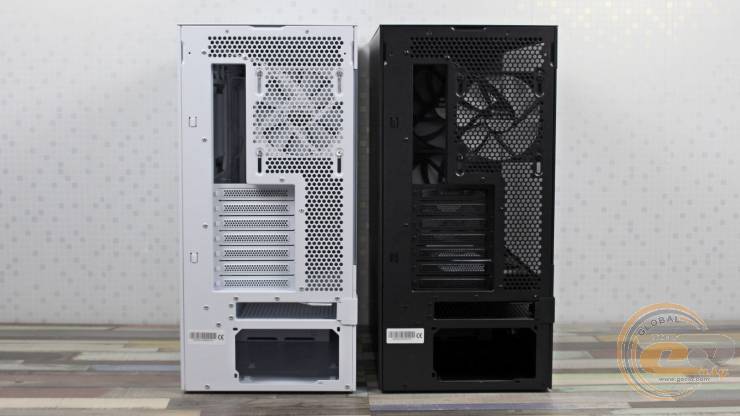

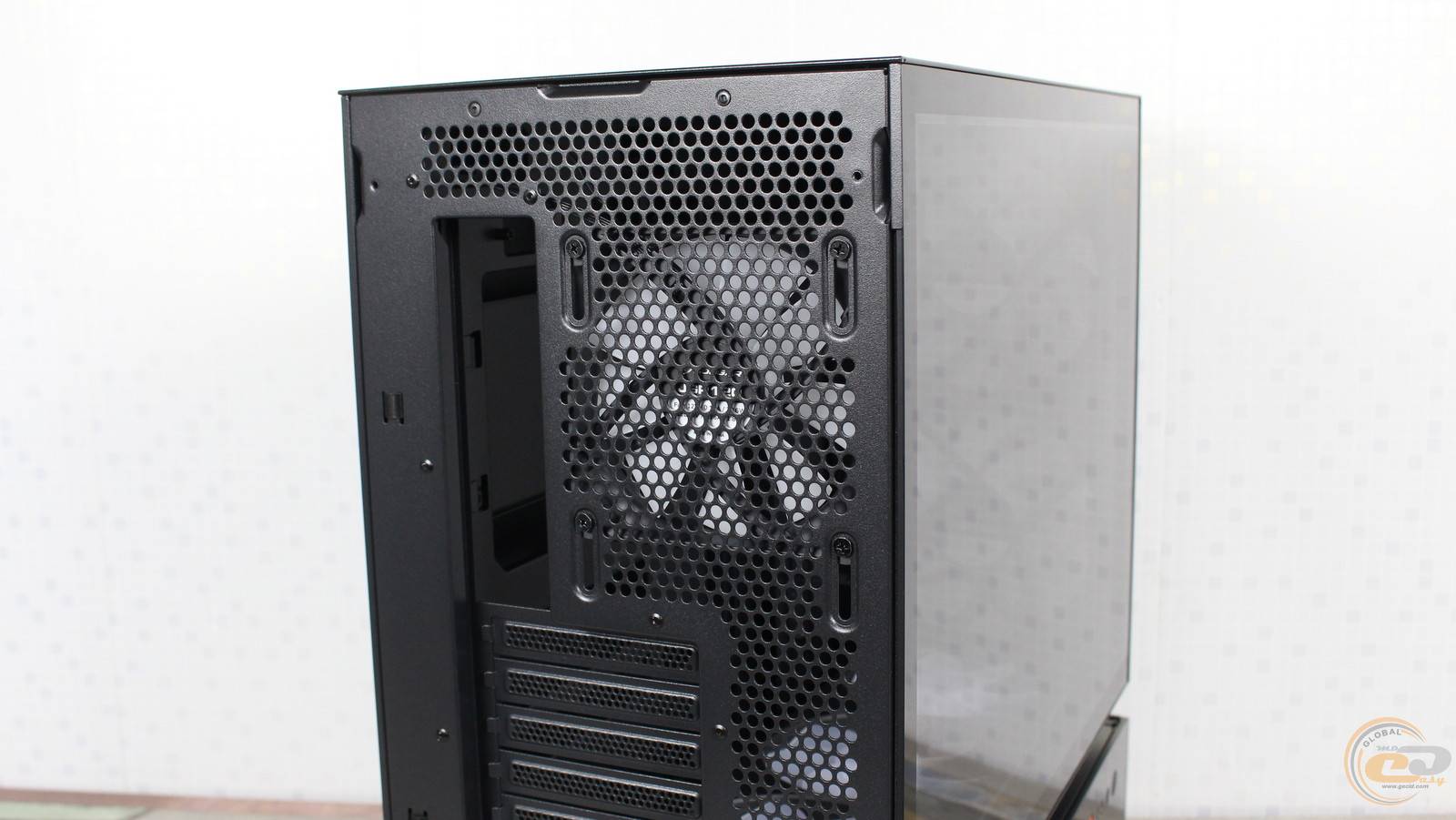

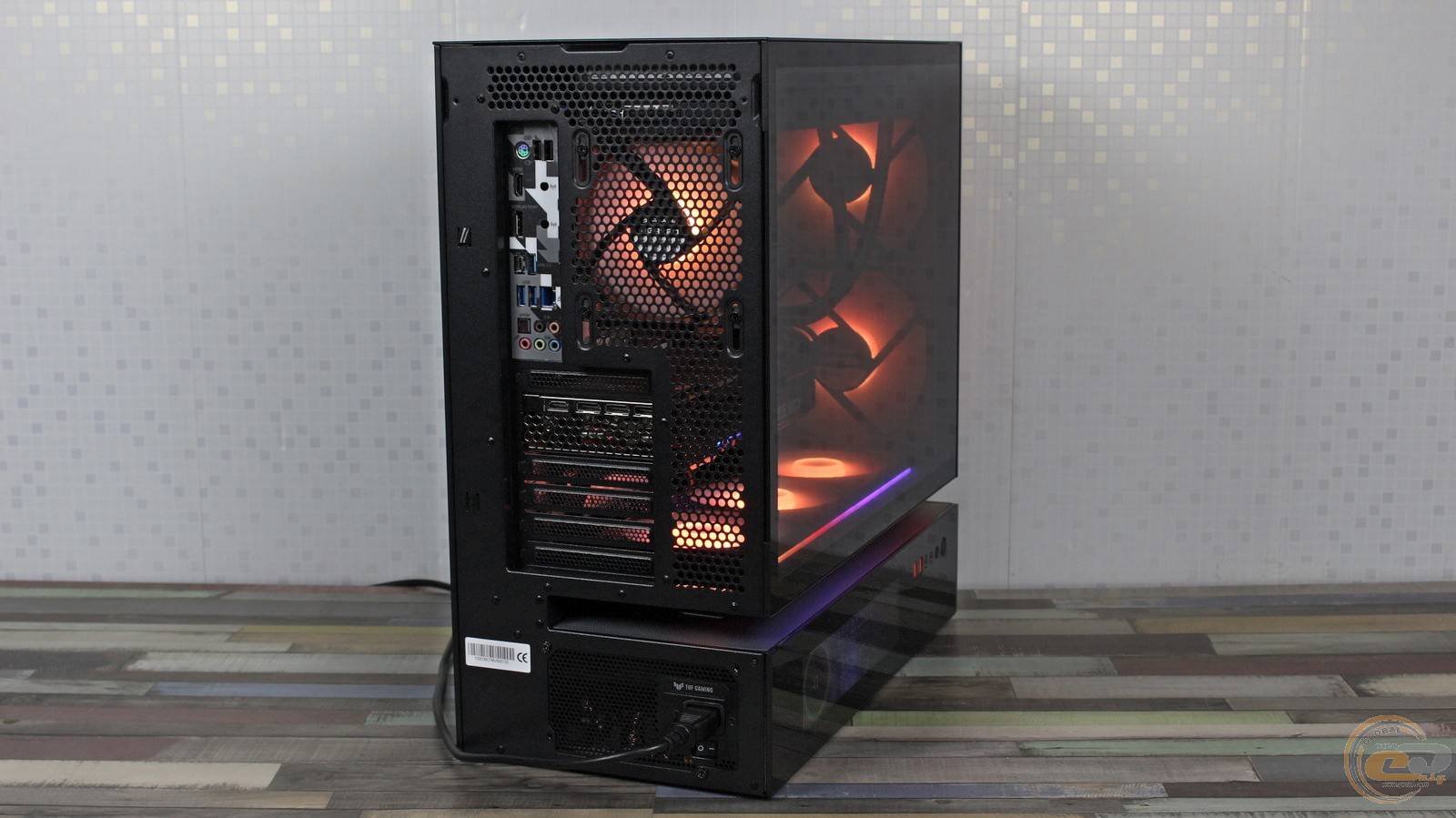

Що ж до тилу COUGAR CFV235 Mesh Vision Black, то його компонування доволі звичне. Праворуч зверху розташований 120-мм вентилятор з можливістю регулювання положення по висоті. Його світлі лопаті натякають на наявність LED-підсвітки, а швидкість регулюється в межах від 500 до 1400 об/хв.

Своєю чергою сім слотів розширення отримали багаторазові перфоровані заглушки. А знизу розташовується блок живлення, причому наявні отвори передбачають його монтаж виключно вентилятором доверху. До речі, це оптимально для пристроїв з гібридними режимом роботи СО, де при зупиненому вентилятору тепло виходитиме назовні природним способом.

Враховуючи таке розташування блока живлення, не дивно, що на дні ми не виявили жодних перфорацій - лише чотири м’які ніжки по кутах корпусу.

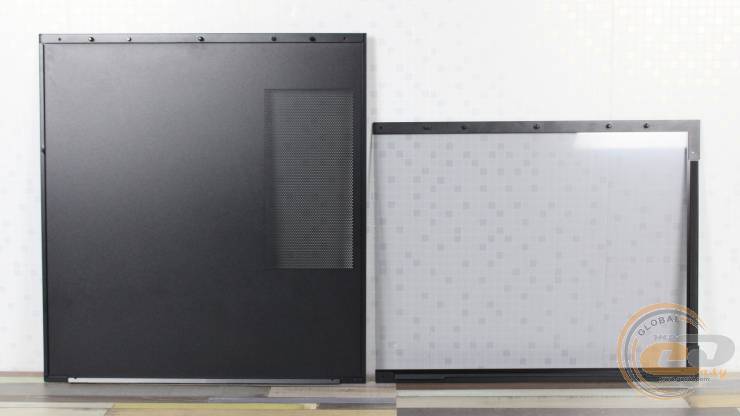

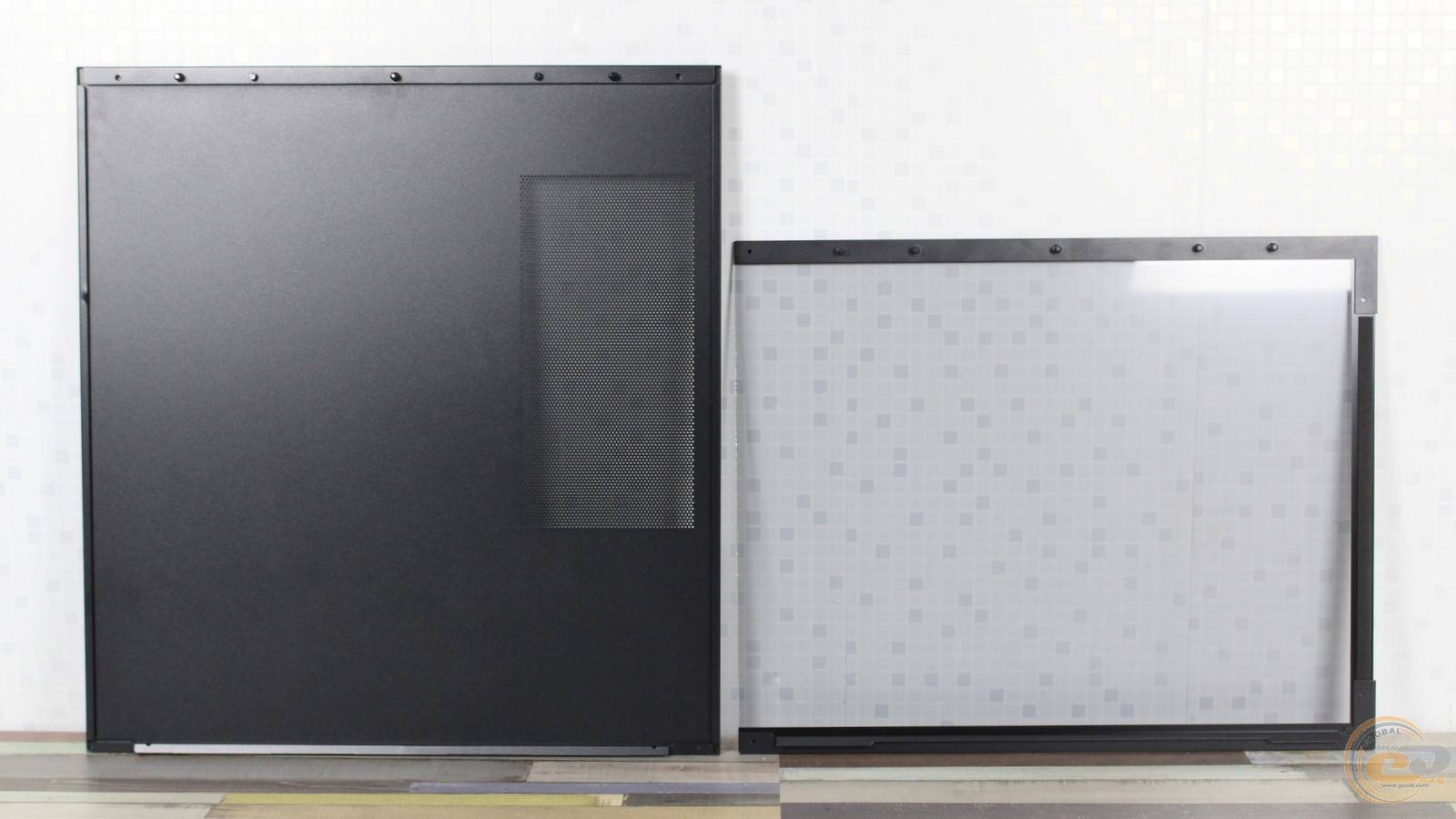

І, на завершення зовнішнього огляду - кілька слів про боковини. Права виконана з суцільного металевого листа товщиною 0,79 мм — це не найменший показник, але й далеко не рекордний. На ній передбачено перфорації, очевидно розраховані на встановлення позаду пари 120-мм пропелерів.

Фіксація панелі здійснюється безгвинтовим способом за допомогою штирів у верхній частині та напрямної планки знизу. Аналогічним чином реалізоване і кріплення 3-мм скляної боковини.

Під нею знизу є ще одне скло, доповнене дисплеєм і набором кнопок та роз’ємів.

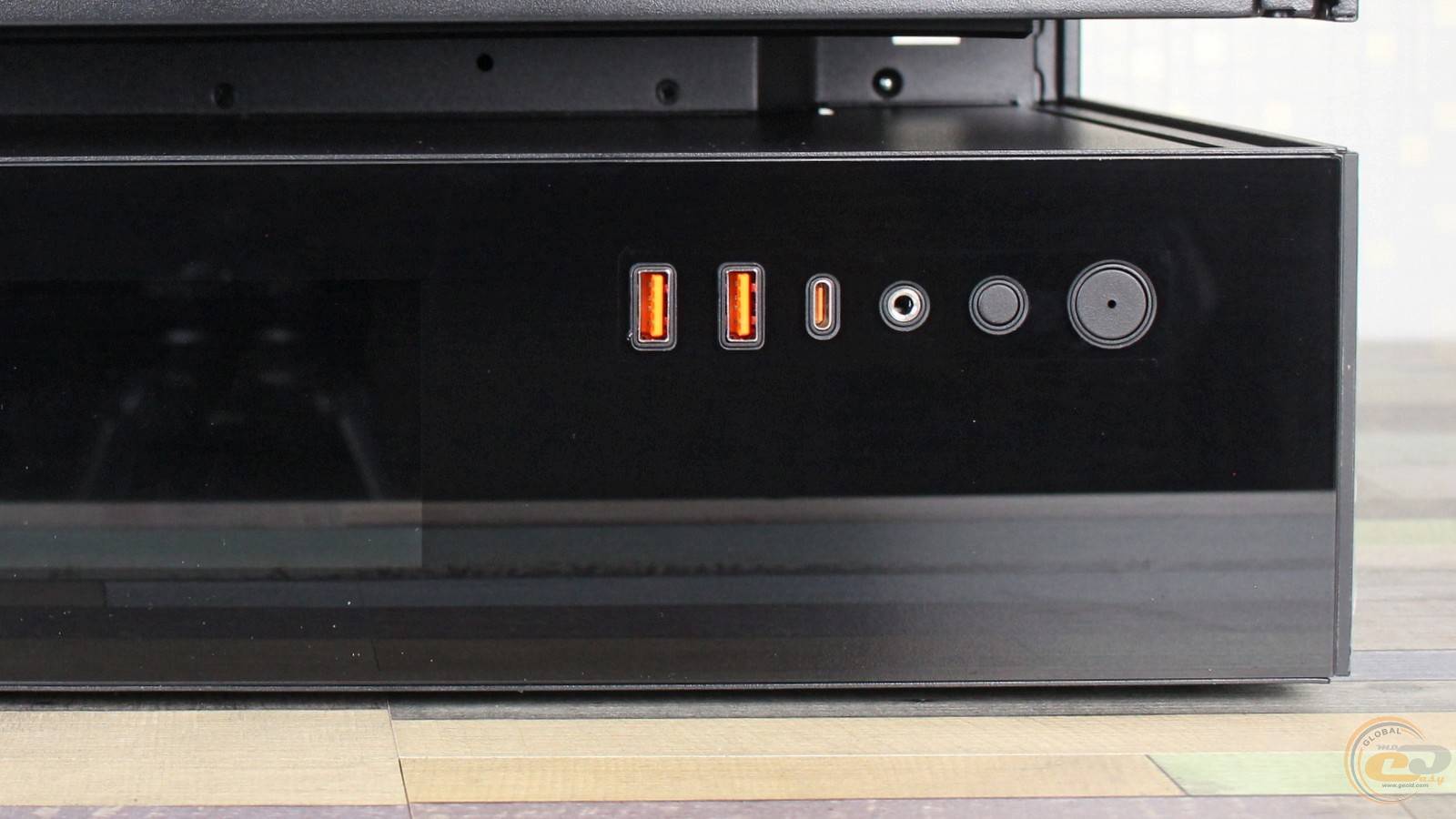

Помаранчеві підкладки USB-портів привабливо виглядають на чорному тлі. Таким чином позначено 20-гігабітний USB 3.2 Gen 2x2 Type-C і пару 5-гігабітних USB 3.0 — відмінний набір для під’єднання різноманітних девайсів. Поруч є комбінований 3,5-мм аудіопорт, а також кнопки керування LED-підсвіткою та увімкнення з вбудованим індикатором живлення — обидві мають короткий і чіткий хід.

Що ж до вбудованого дисплея, то це витягнута 9,2" IPS-матриця з високою роздільністю 1920 х 462 пікселів та частотою розгортки 60 Гц. До материнської плати він під’єднується за допомогою внутрішнього конектора USB 2.0.

Для налаштування використовується ПЗ Cougar LCD Editor, заховане в надрах офіційного сайту виробника. Вкладка «Огляд» дозволяє моніторити ключові показники в режимі реального часу, «Частини» — отримати базову інформацію про встановлені компоненти, а «Налаштування» — оновити додаток та обрати мову, серед яких є й українська.

Втім, найцікавішими є дві інші. У вкладці «Екран» можна встановити його яскравість, змінити орієнтацію та обрати одну із доступних тем. Це дозволяє швидко виконати налаштування й отримати приємну та інформативну картинку. А вкладка «Редактор» надає ще більше можливостей: обрати фон у форматі MP4, JPG, PNG або GIF, додати поверх текст, дані, діаграму чи іконку.

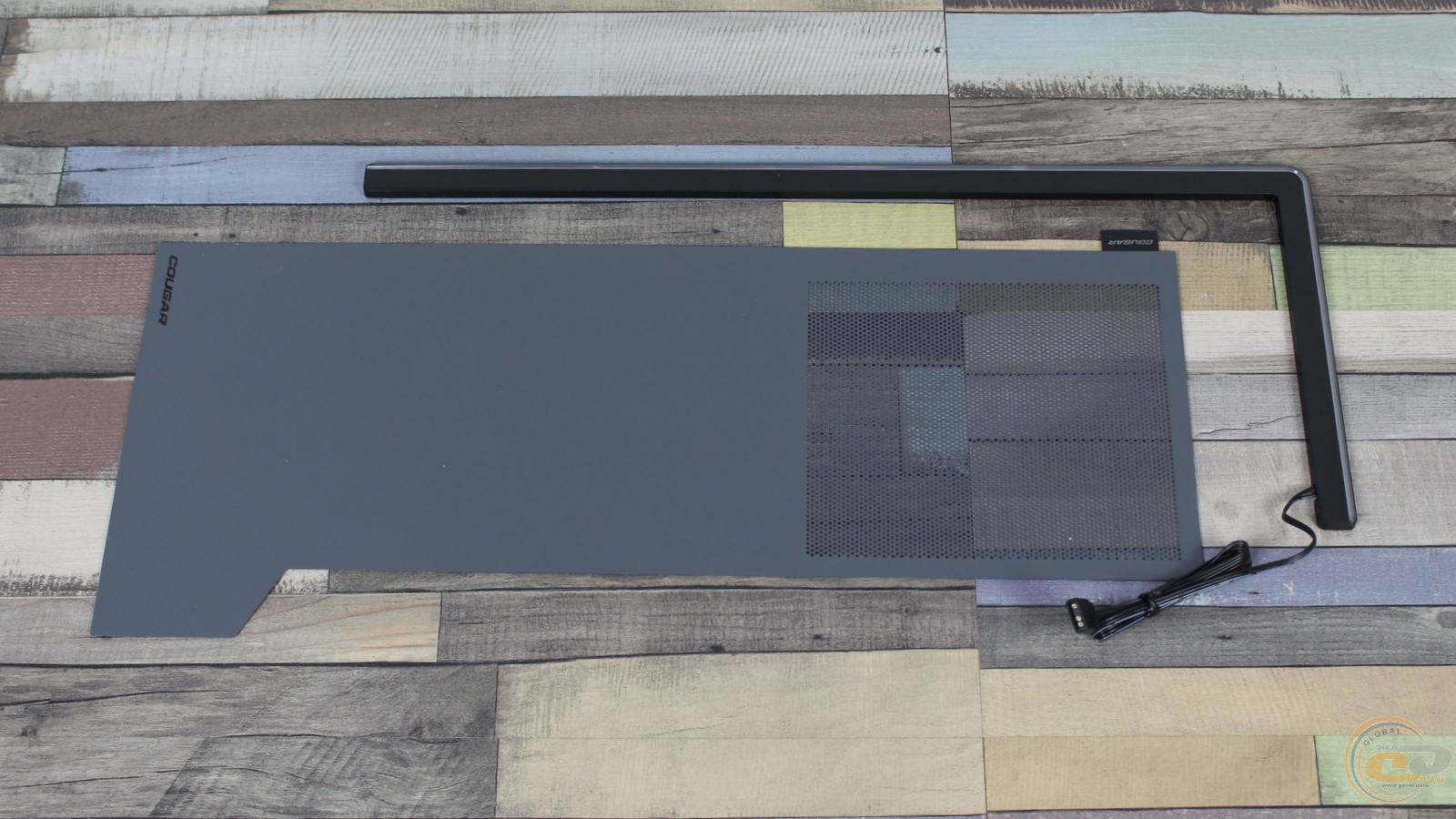

Оскільки однією з особливостей корпусу є розділення на верхню та нижню частини, то в комплекті передбачені два магнітні елементи — панель з перфорацією для монтажу над блоком живлення та пиловий фільтр під основний відсік. Крім того, сюди вставляється комплектна Г-подібна LED-стрічка, яка доповнює світіння вентиляторів — для підведення проводів до неї передбачено відповідний виріз у корпусі.

Внутрішнє обладнання

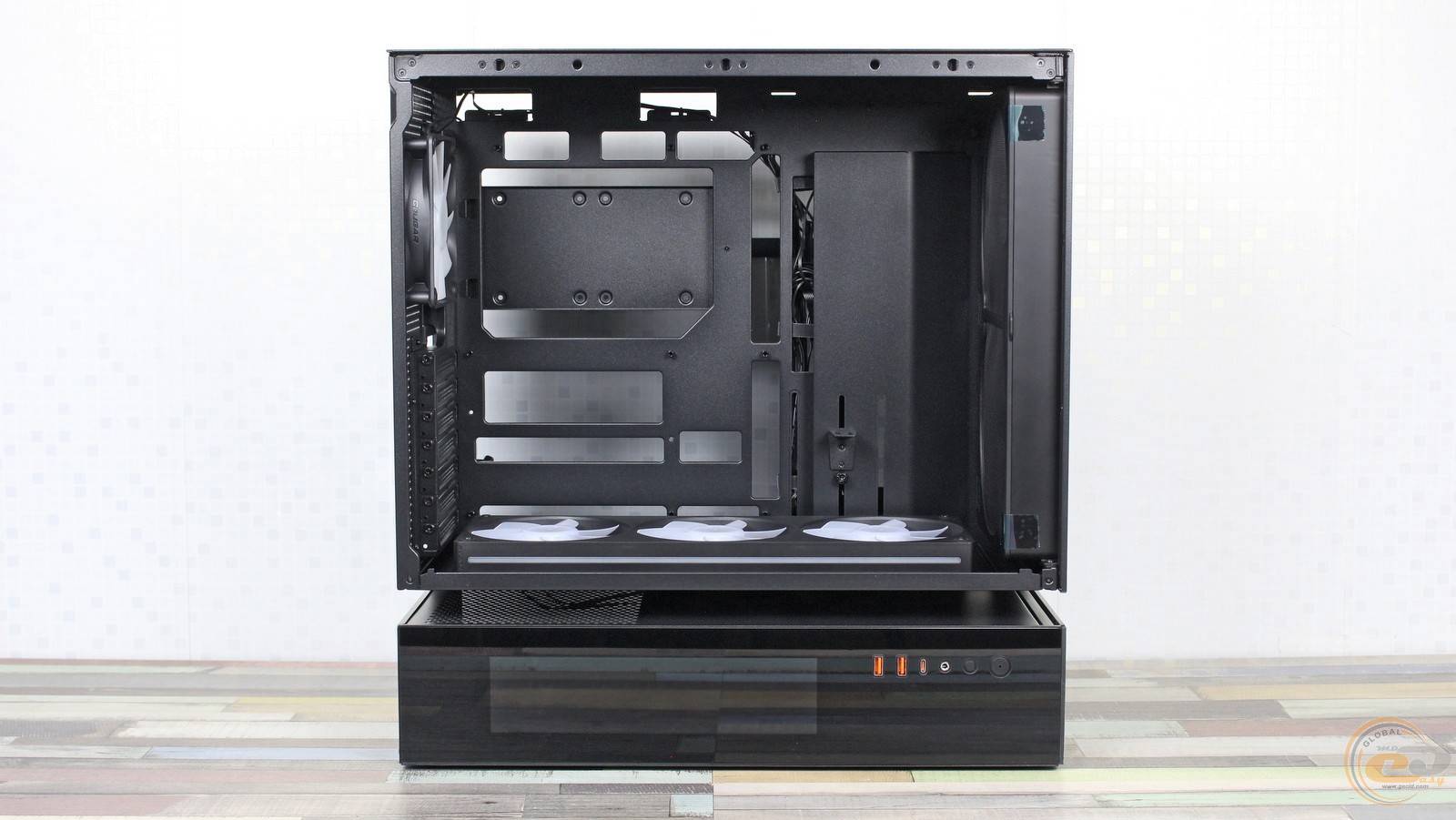

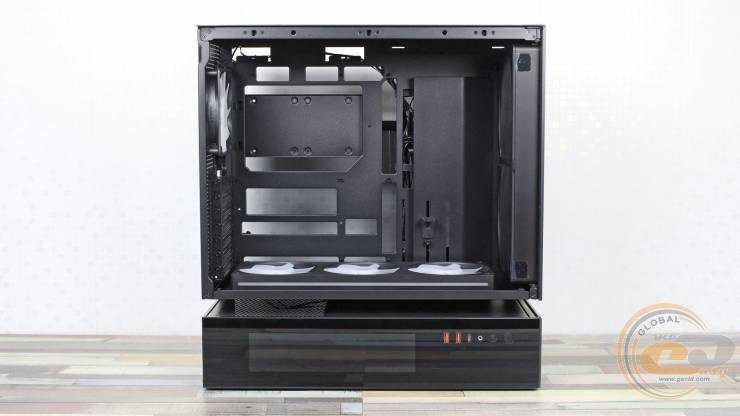

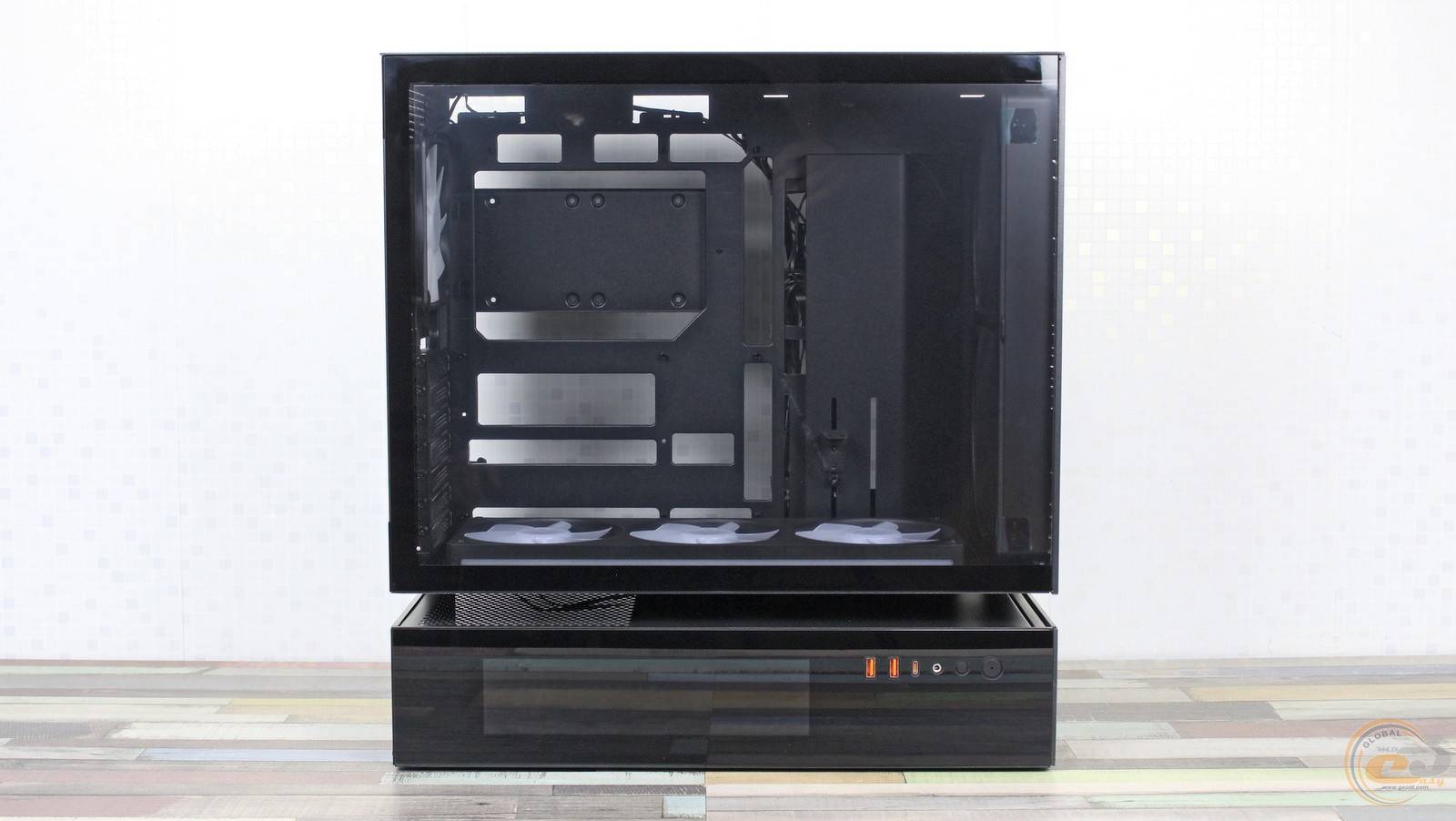

Корпус COUGAR CFV235 Mesh Vision Black здатний вмістити материнську плату формату CEB, ATX або меншого формату. А в піддоні передбачені вирізи не лише для підведення кабелів, але й для встановлення плат із роз’ємами на звороті.

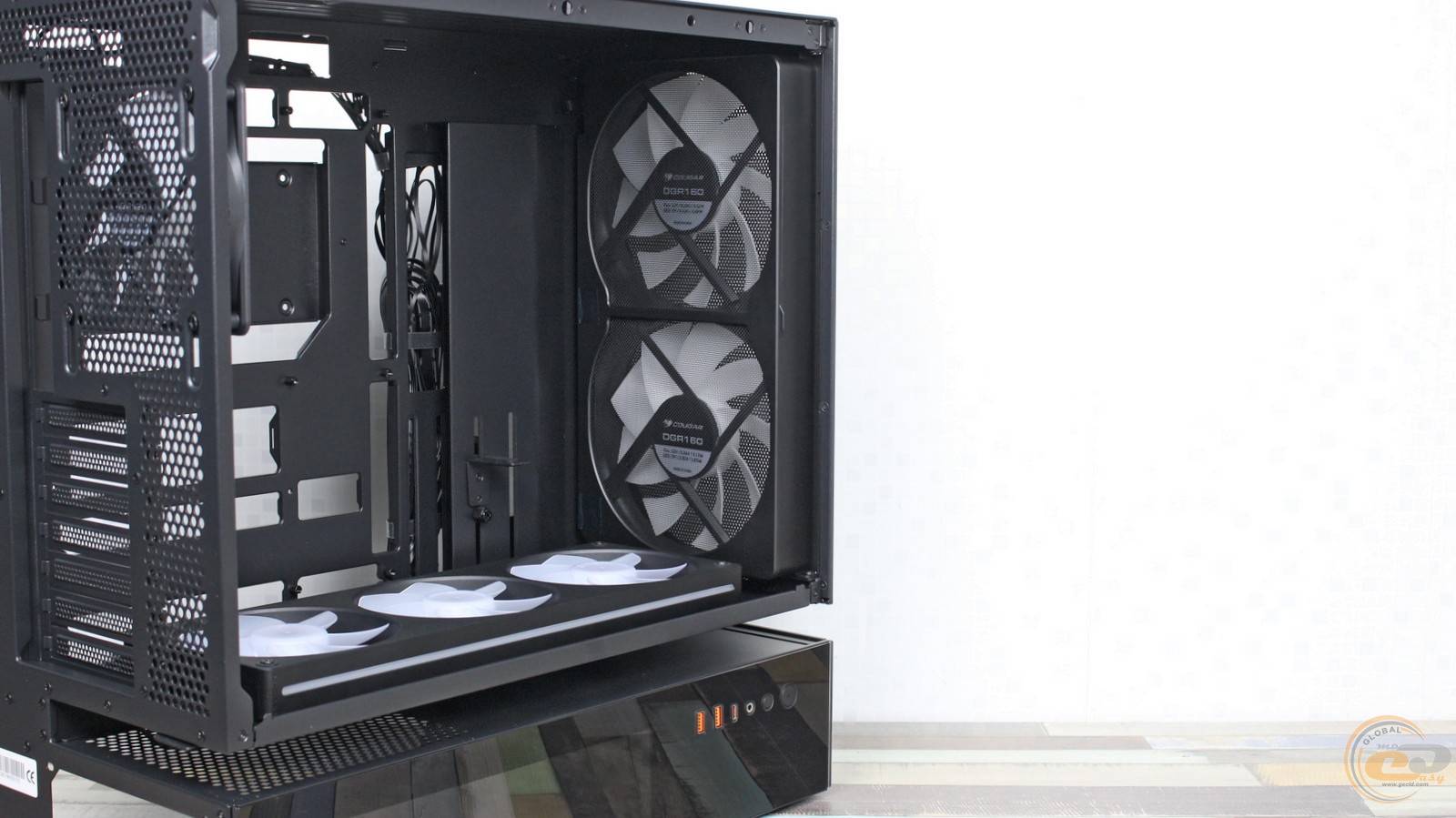

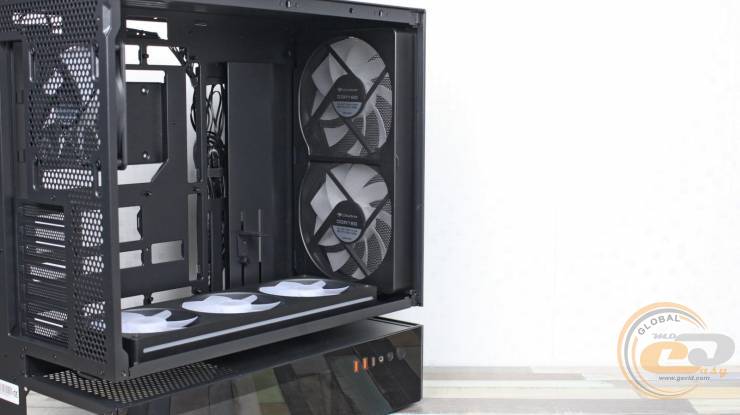

Праворуч розташована вигнута металева панель, покликана скеровувати повітряний потік на найгарячіші компоненти. На ній, своєю чергою розміщено кронштейн для підтримки габаритної відеокарти з регулюванням по висоті. А щоб така конструкція була сумісною з адаптерами різної довжини, вертикальну пластину можна посунути ближче до материнської плати.

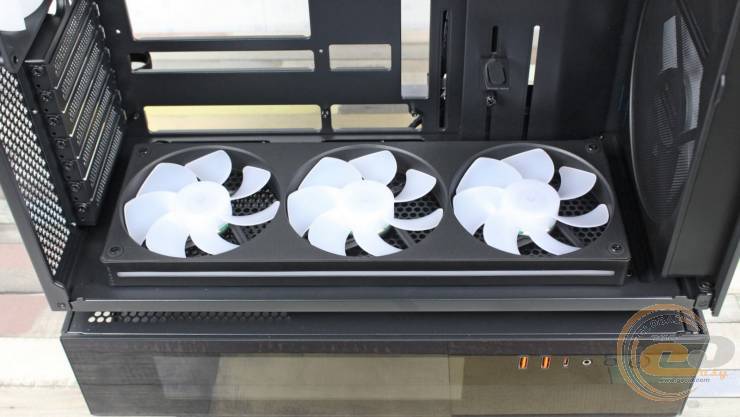

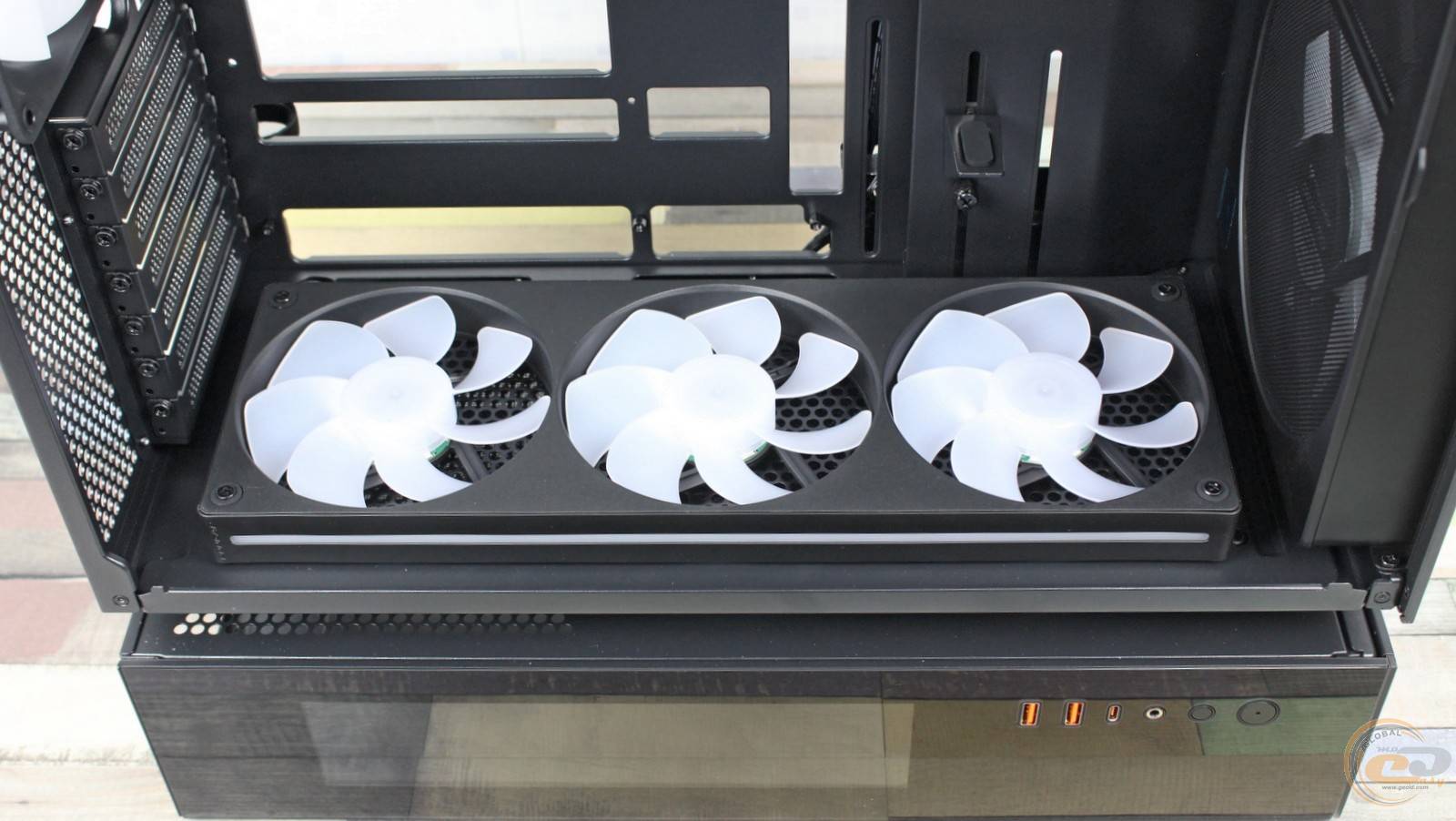

На дні видно набір із трьох 120-мм пропелерів у спільній рамці — Unity 360 ARGB PWM. Їх наявність тут повинна забезпечити хороший потік повітря знизу, чого бракує корпусам зі звичним компонуванням. Швидкість обертання цієї трійці змінюється ШІМ-методом в межах від 700 до 1600 об/хв. Фіксується така конструкція всього чотирма гвинтами, а для подачі живлення та підсвітки є по одному конектору. Втім, такий підхід має і свої мінуси — при виході з ладу одного з вентиляторів замінювати доведеться весь блок.

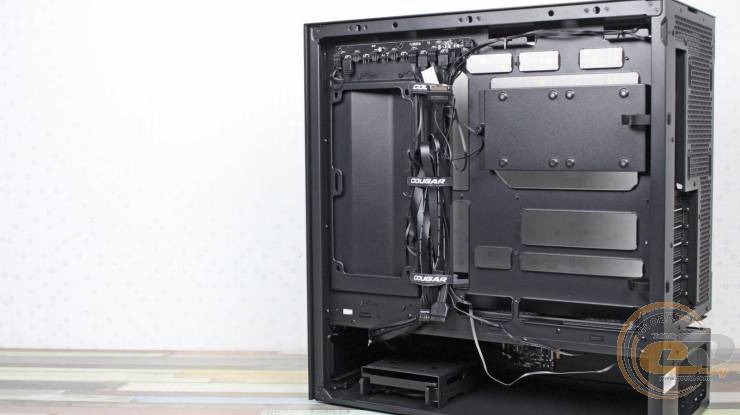

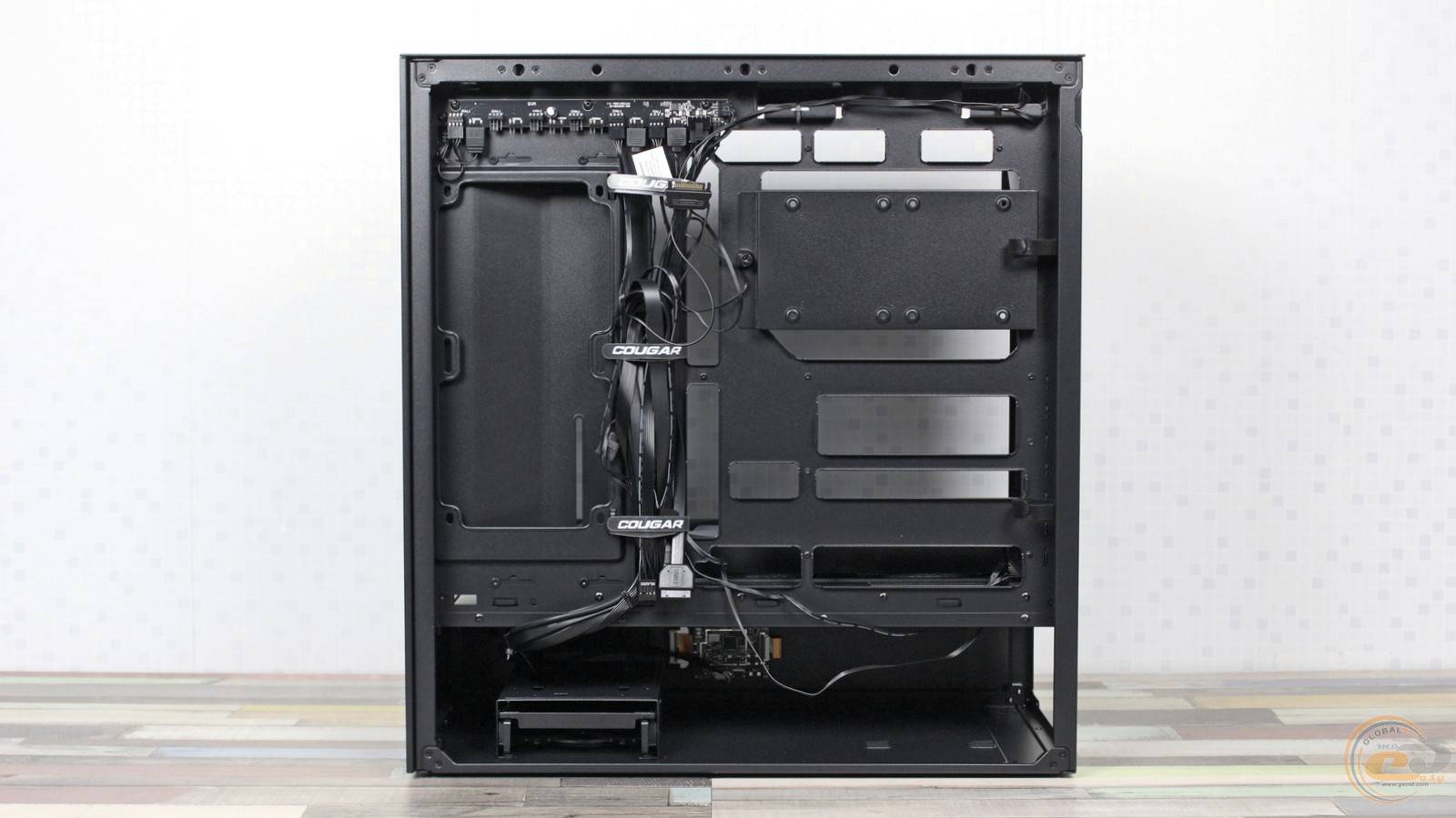

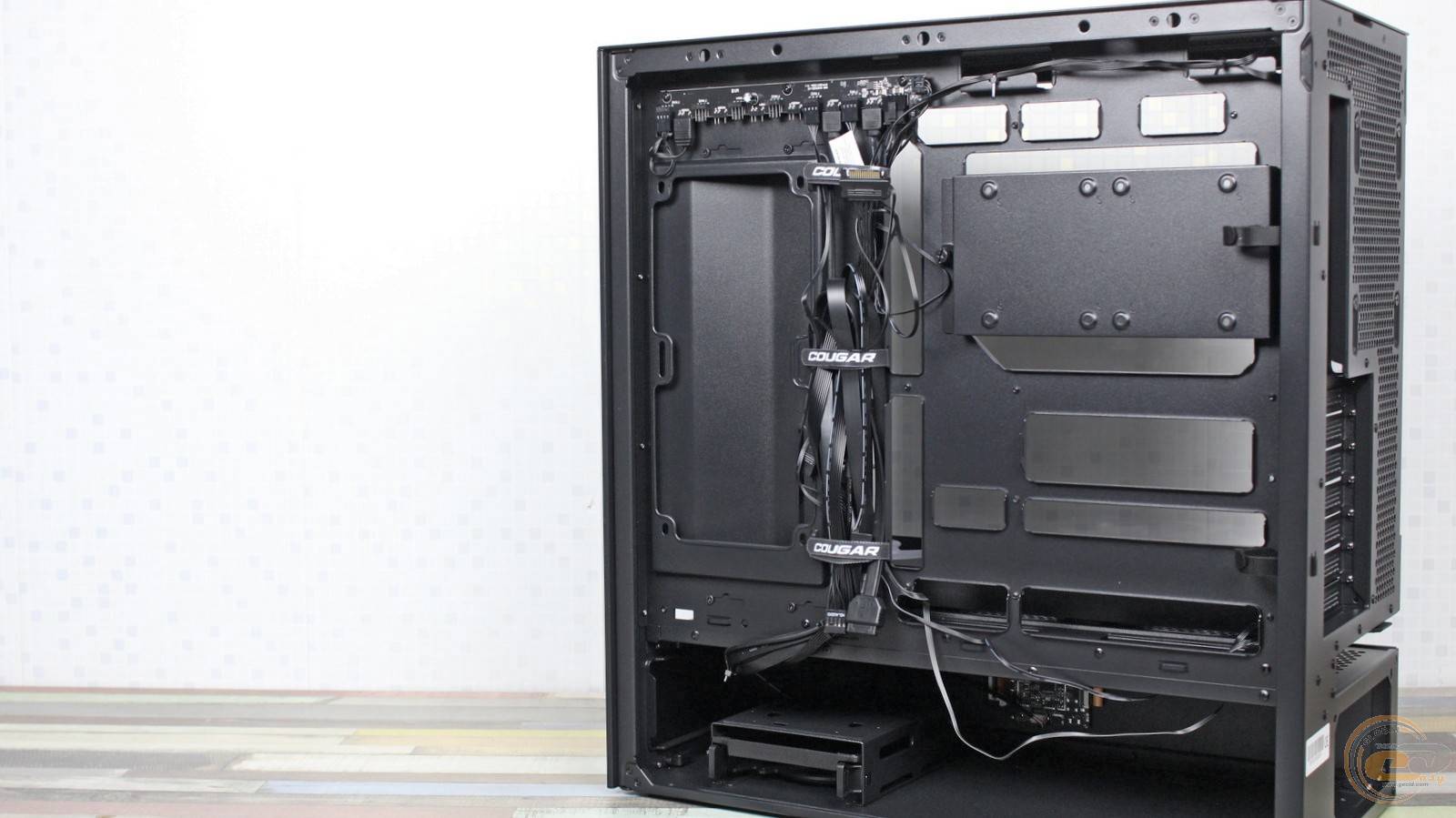

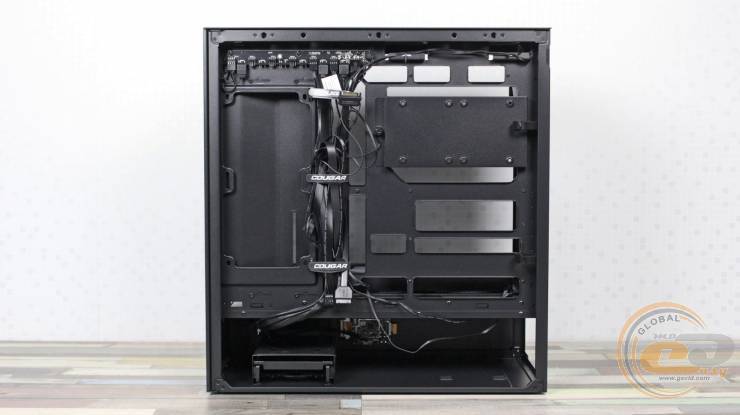

А тепер заглянемо за металеву боковину. Ліворуч видно два посадкові місця для 120-мм вентиляторів — вони тут встановлюються в більш доступних версіях корпусу без фронтальних пропелерів. У даному ж випадку виробник у специфікації навіть не згадує про таку можливість, адже зсередини отвори перекриваються суцільною пластиною.

Трохи праворуч передбачені багаторазові стяжки-липучки з фірмовими написами, які допоможуть охайно прокласти кабелі — для цього тут є аж 38 мм вільного простору.

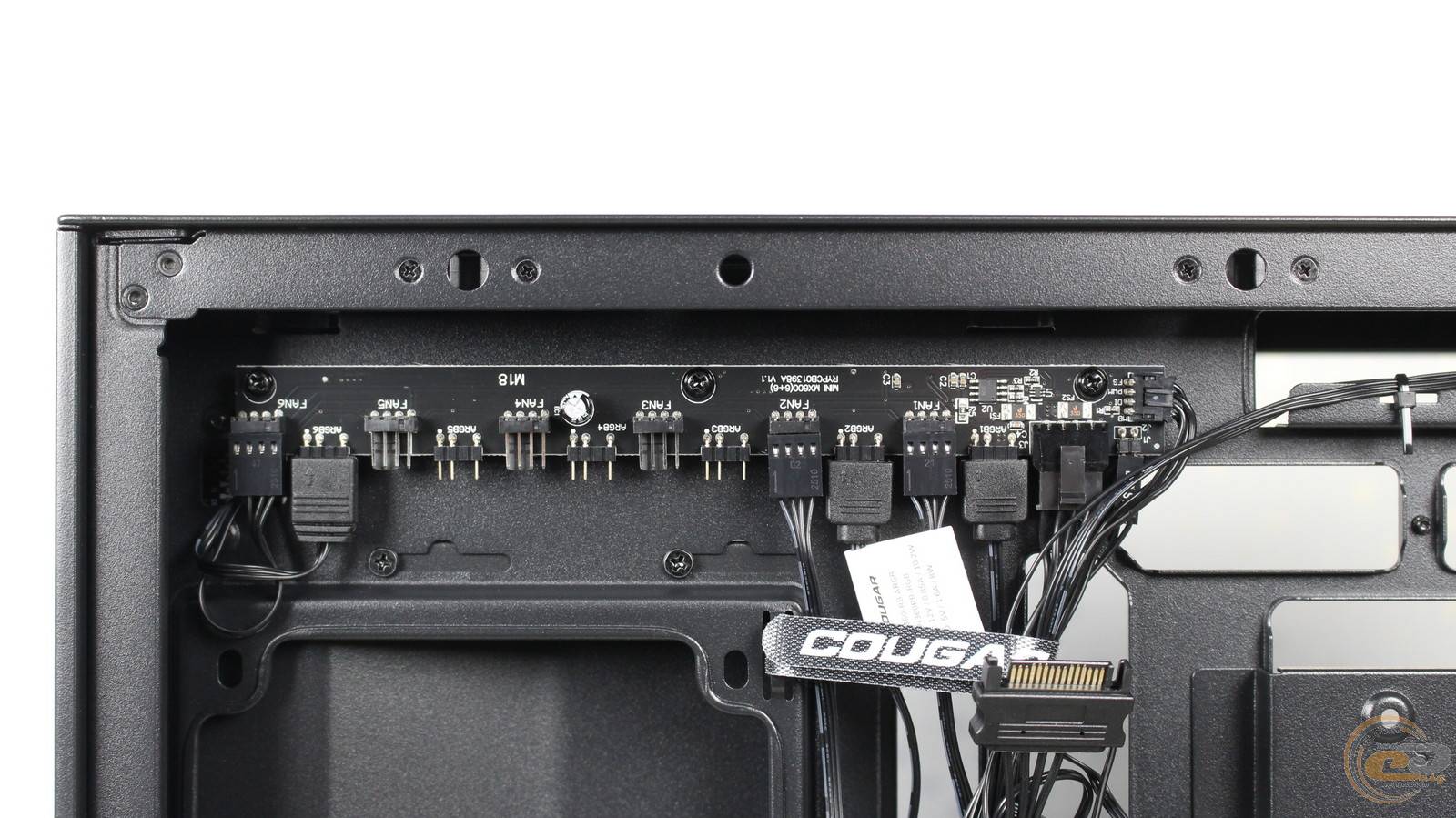

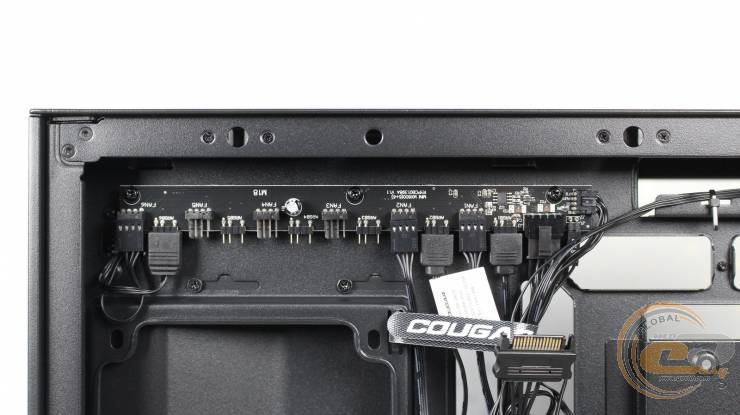

У лівому куті встановлено плату-хаб із дуже зручним доступом, розраховану на під’єднання до шести вентиляторів із ARGB-підсвіткою і комплектної LED-стрічки. Живлення плати здійснюється через 40-см конектор SATA, а перемикання вісімнадцяти пресетів підсвітки — за допомогою кнопки на бічній панелі. Так, коротке натискання послідовно змінює режими, утримання протягом 3 секунд — вмикає синхронізацію світіння з материнською платою, а протягом 6 секунд - повністю вимикає підсвітку.

За бажання деякі кабелі можна пустити і вздовж правого краю — тут також присутня пара відповідних стяжок.

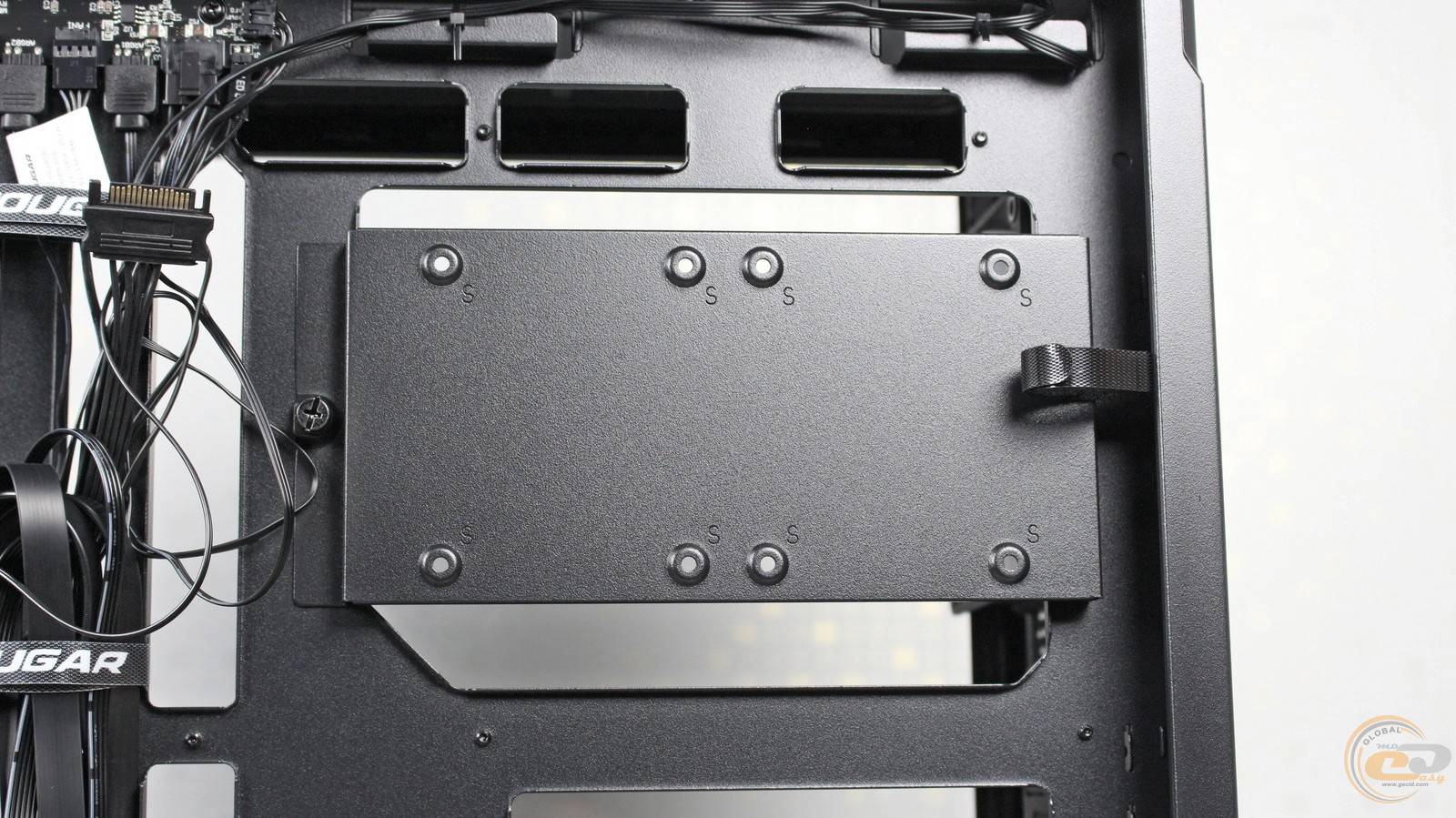

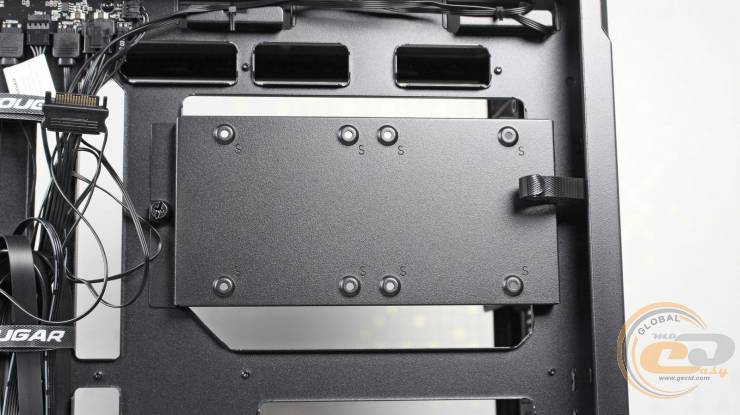

Отвір для заміни процесорної системи охолодження прикритий кронштейном для двох 2,5" накопичувачів, який фіксується гвинтом із накатаною голівкою.

Своєю чергою твердотільники тут монтуються звичайними комплектними гвинтами.

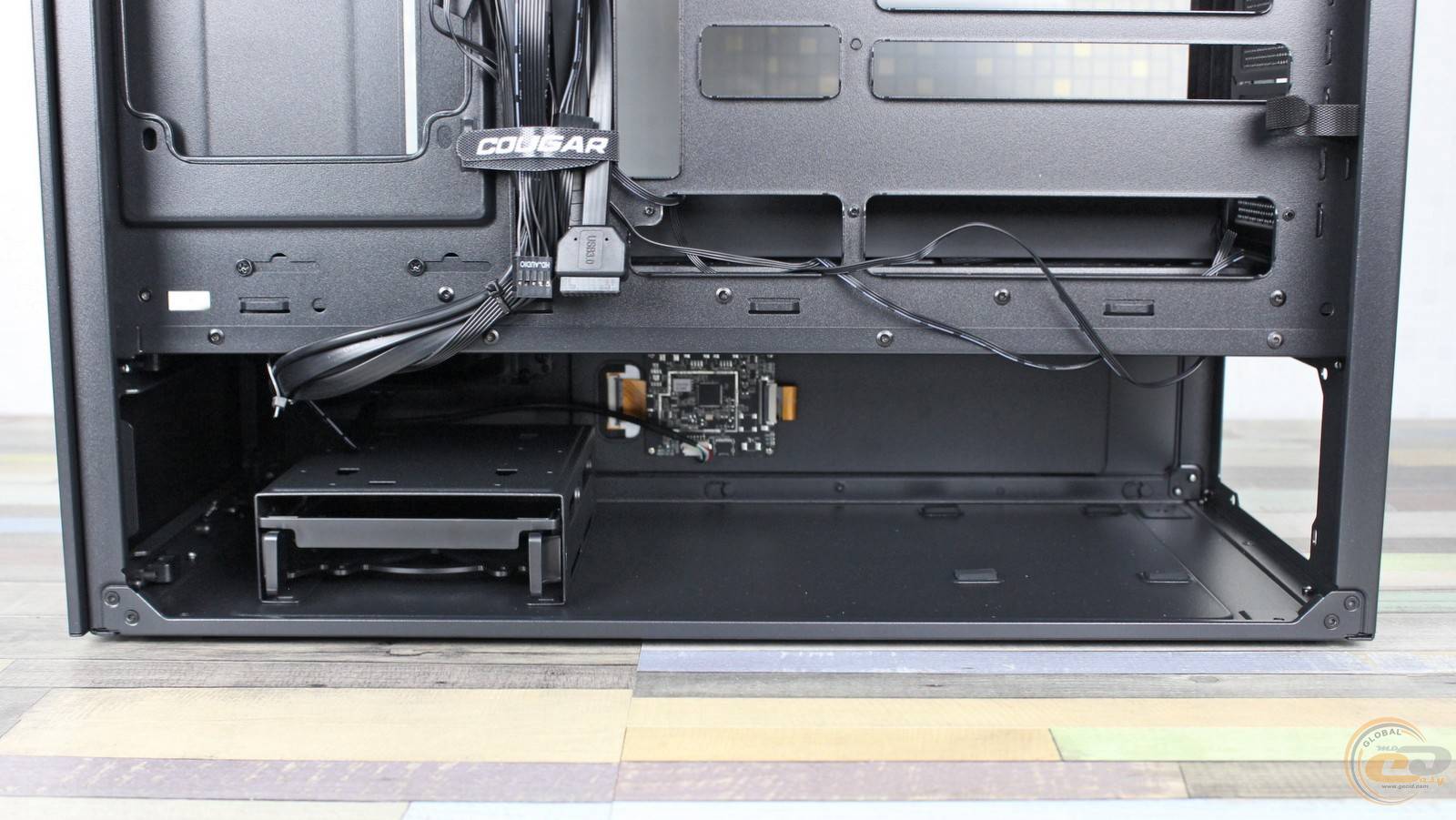

Для ще двох накопичувачів передбачено кошик з лотком у нижньому тунелі. Сюди поміститься пара жорстких дисків формату 3,5" або стільки ж більш компактних 2,5" носіїв. Праворуч є достатньо місця для монтажу 200-мм блока живлення, крім того наявні антивібраційні прокладки.

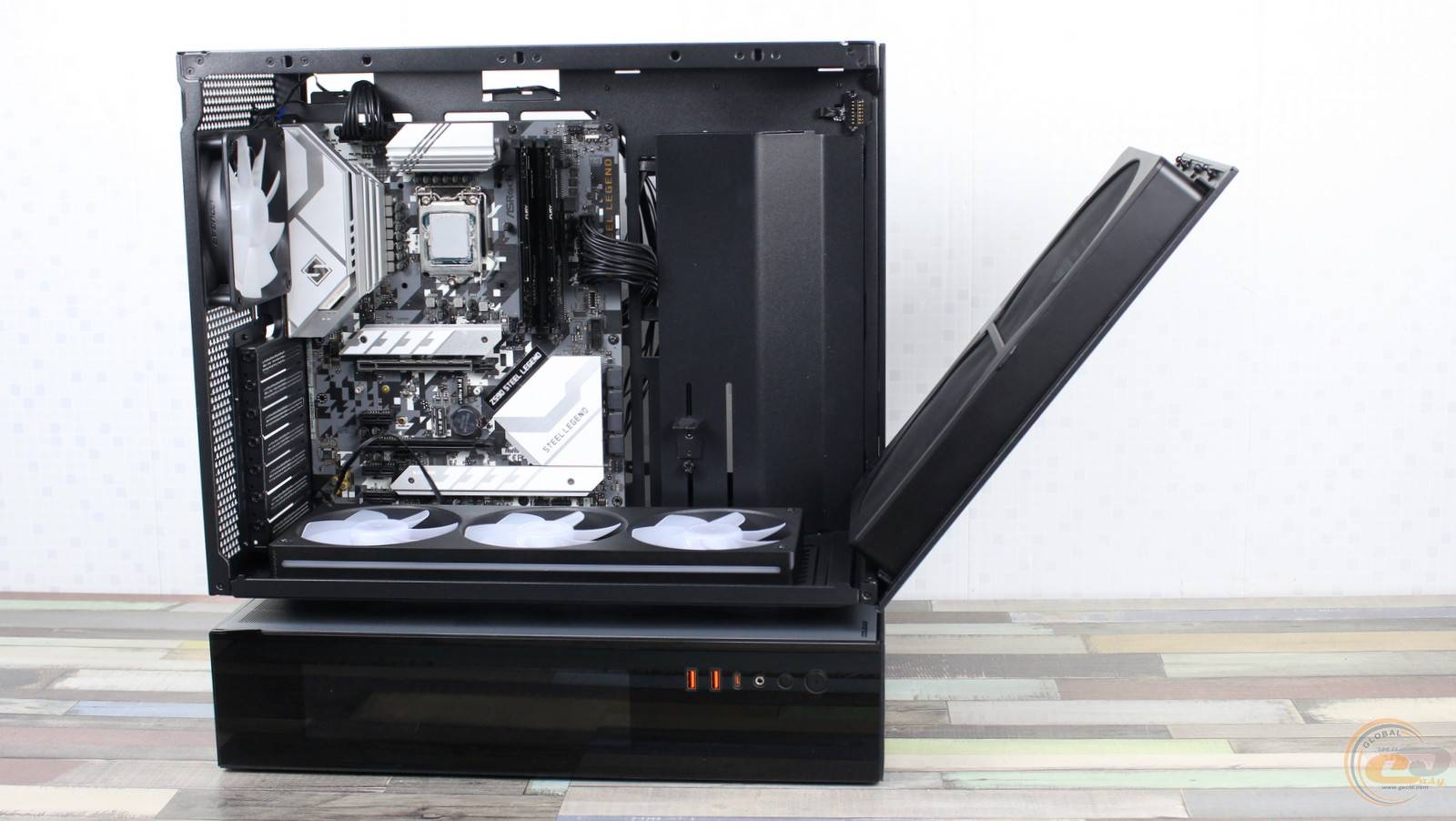

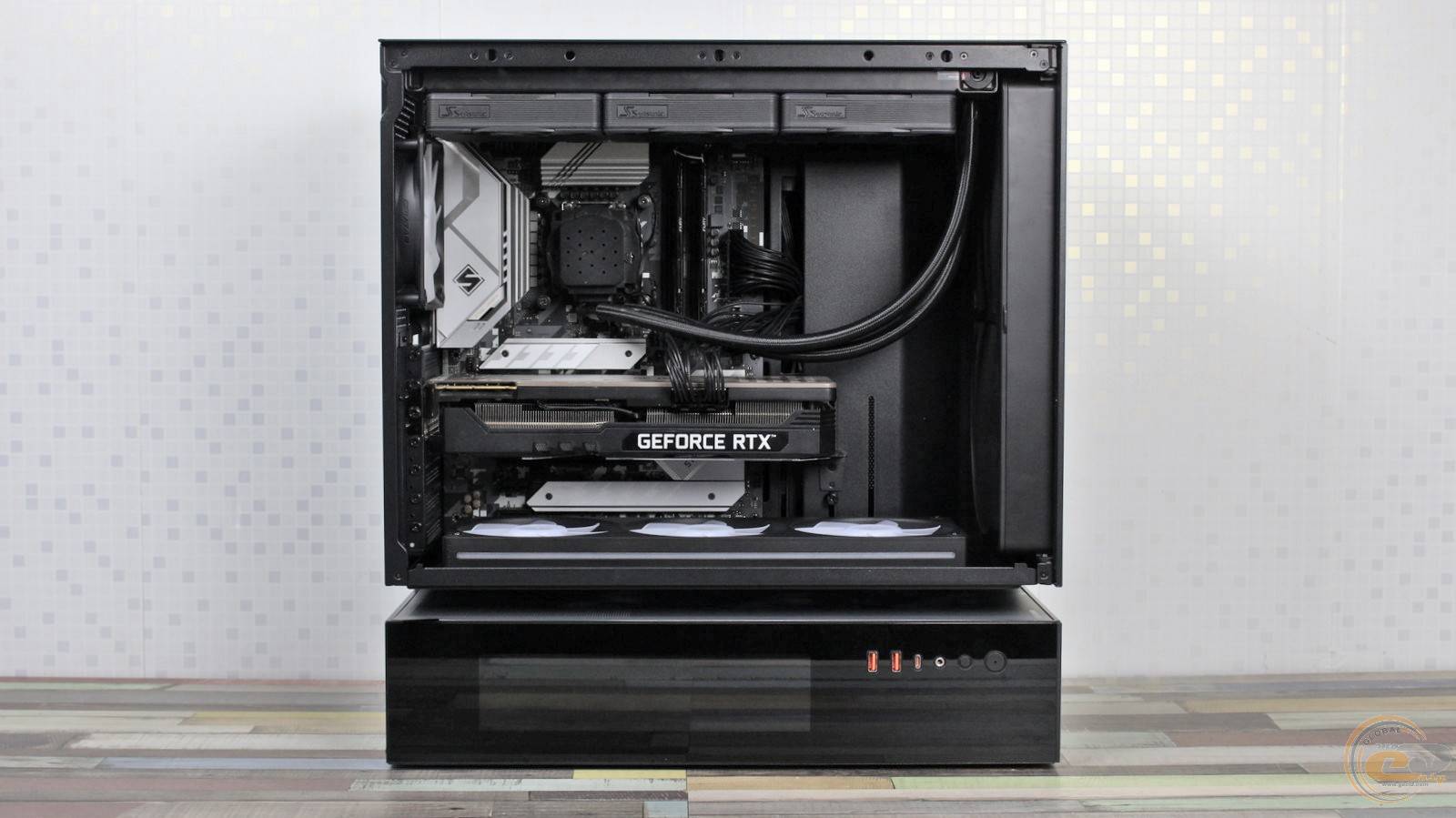

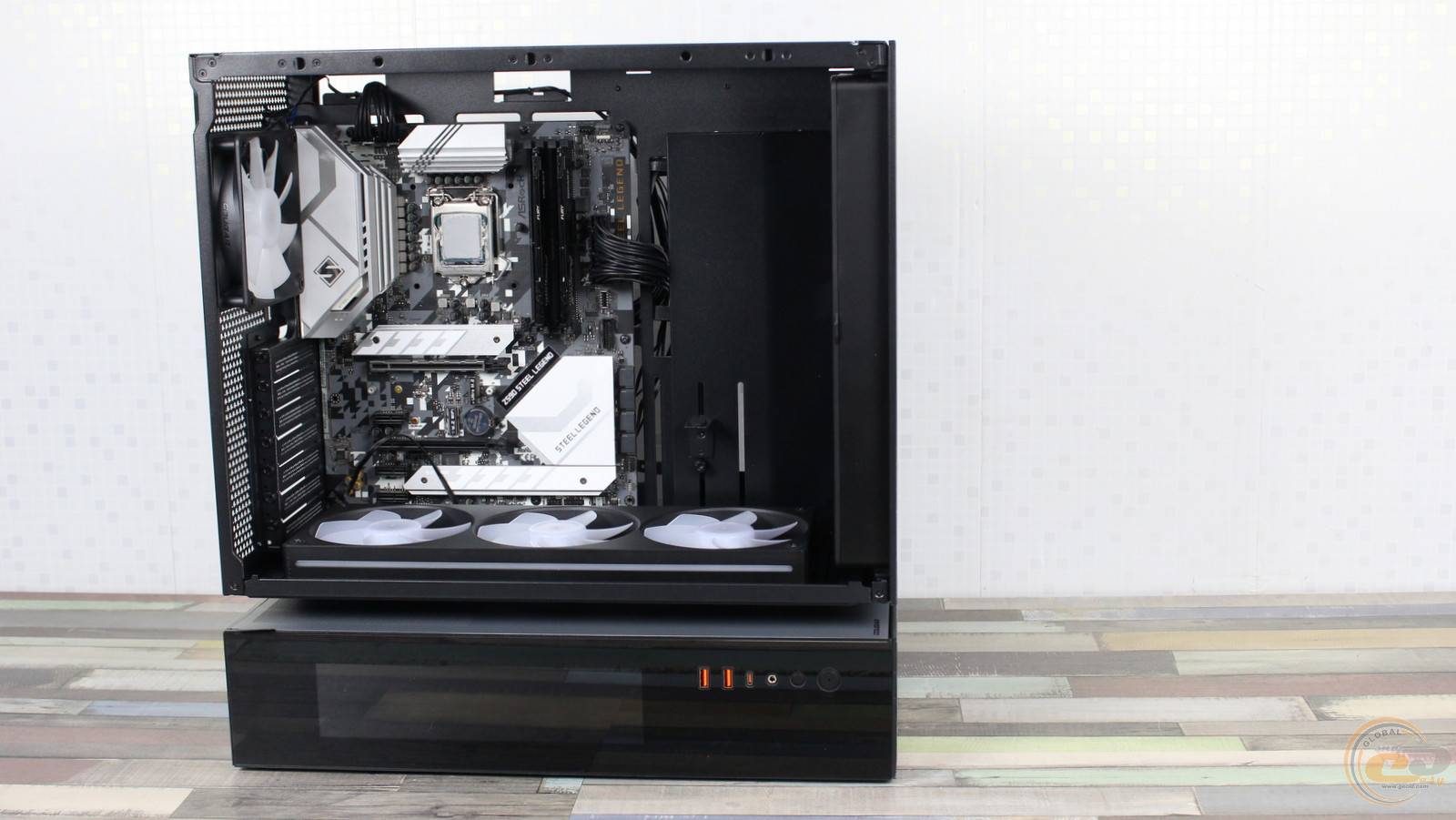

Загалом збірка системи всередині COUGAR CFV235 Mesh Vision Black не викличе труднощів, хоча для зручності встановлення РСО все ж краще демонтувати передню панель.

Щодо сумісних комплектуючих, то тут вистачить місця для топової відеокарти довжиною до 390 мм та повітряного процесорного охолоджувача висотою 175 мм. У ці значення вписуються практично всі доступні на ринку компоненти.

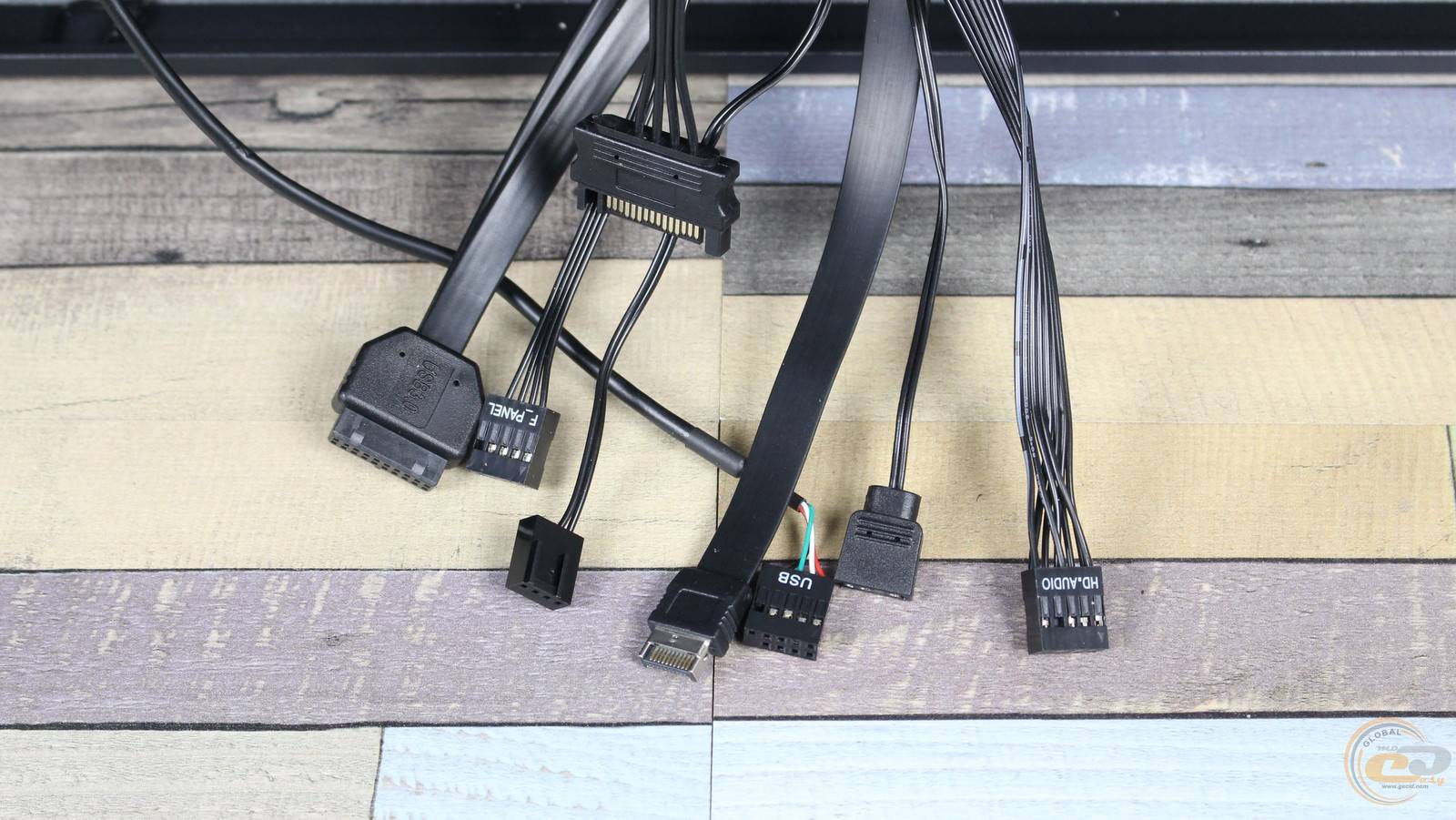

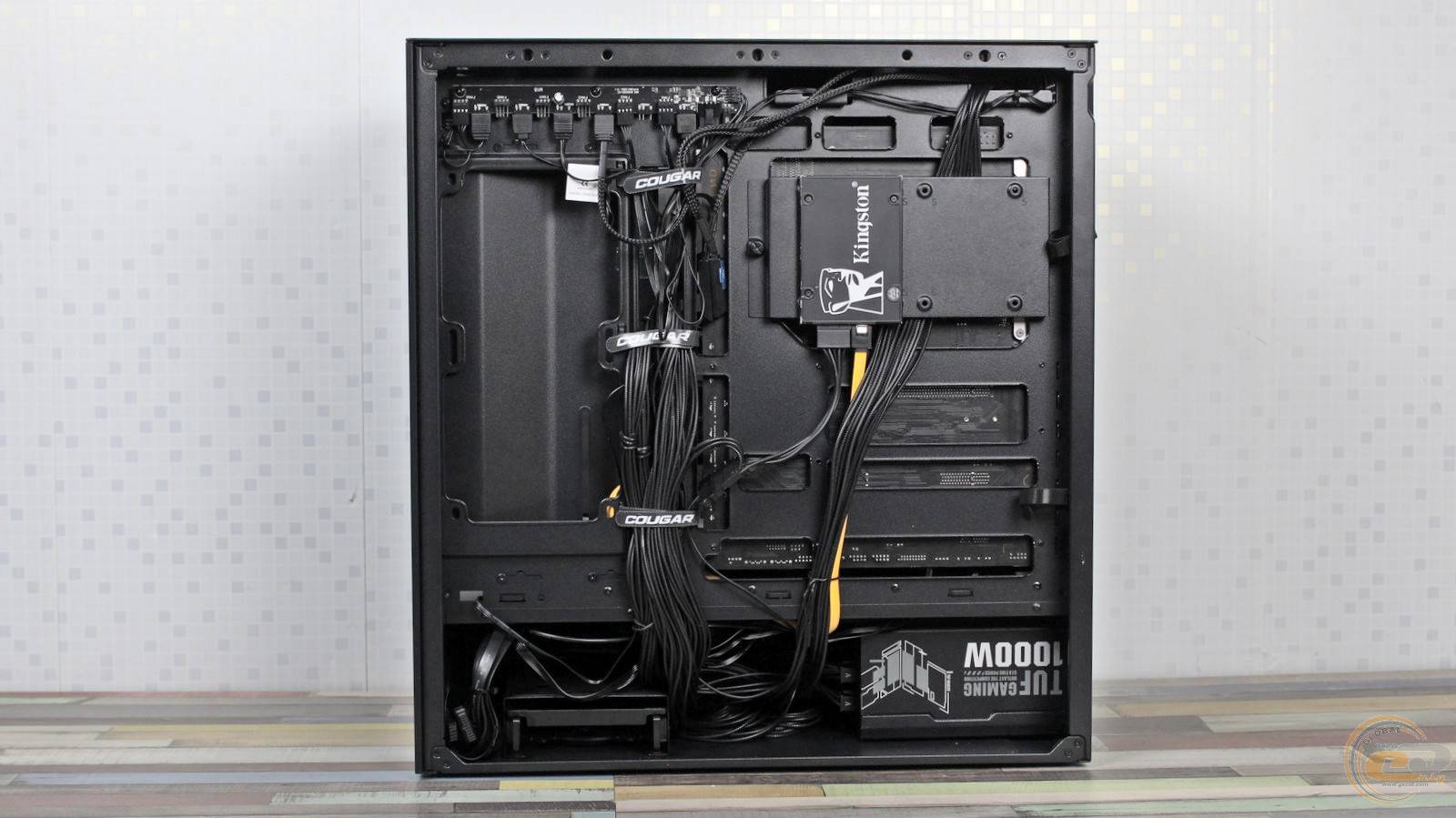

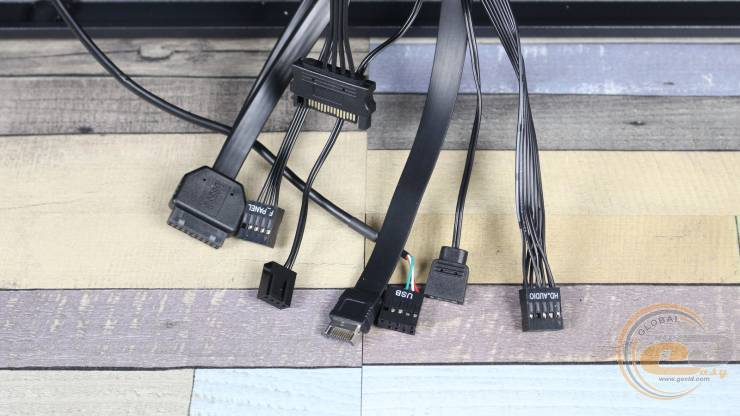

Стяжки-липучки дуже допомагають впорядкувати кабелі позаду піддону. Окрім інших, тут будуть прокладені і проводи від роз’ємів та кнопок на бічній панелі, які отримали достатню довжину - 45-70 см.

Комплектний хаб значно спрощує під’єднання вентиляторів і LED-стрічки, дозволяючи уніфікувати підсвітку системи. Водночас синхронізація через материнську плату також залишається доступною. Втім, для цілісності композиції доведеться підібрати також відповідне оформлення бічного екрана.

Що ж до якості збірки, то вона нам сподобалася. Хоча для багатьох елементів шасі використовується 0,7-0,8-мм сталь, але для деяких особливо важливих складових конструкції застосовано метал завтовшки 1,17 мм. У наслідок цього корпус вийшов не надто легким — його маса становить 10,7 кг.

Тестування

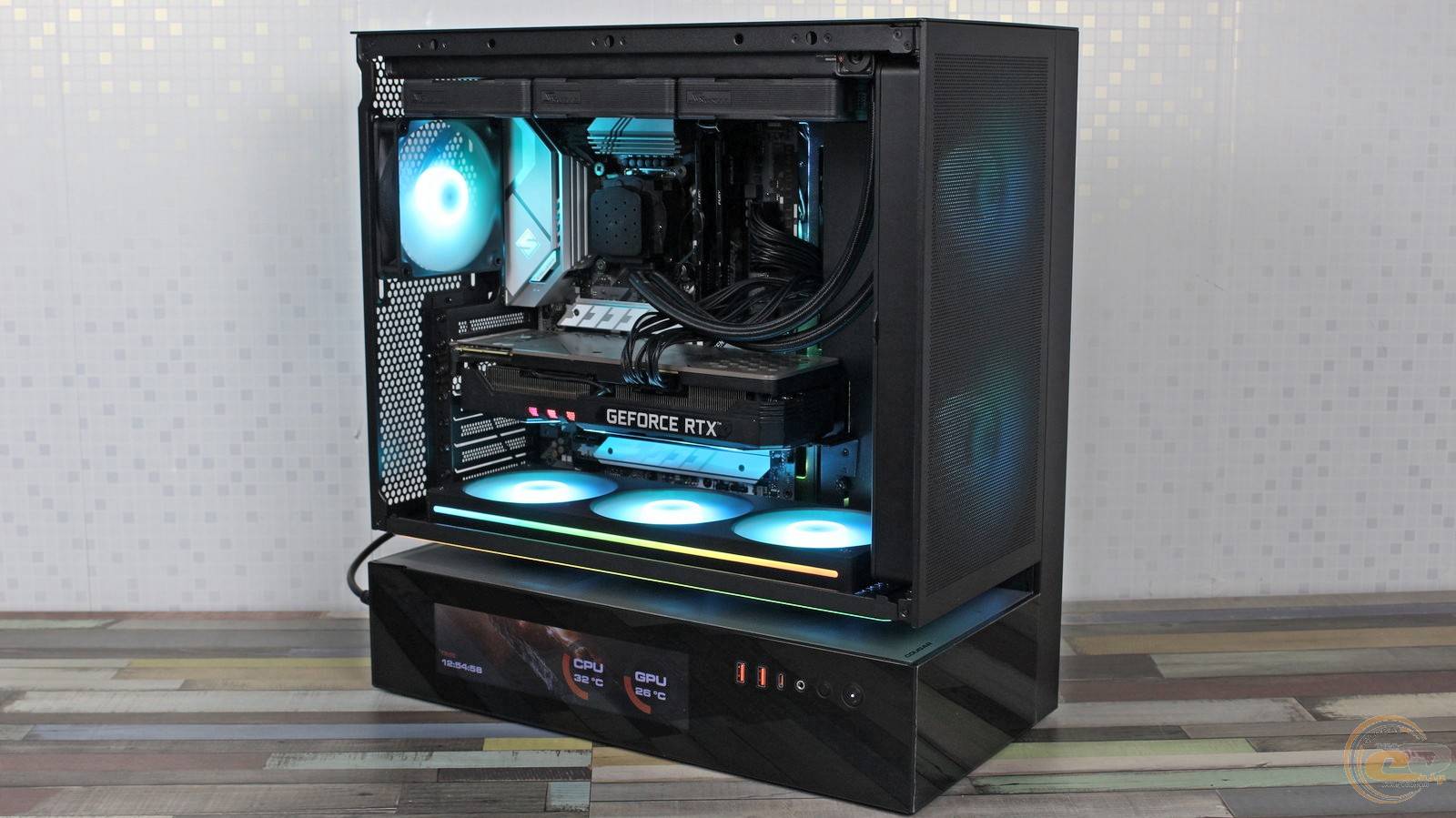

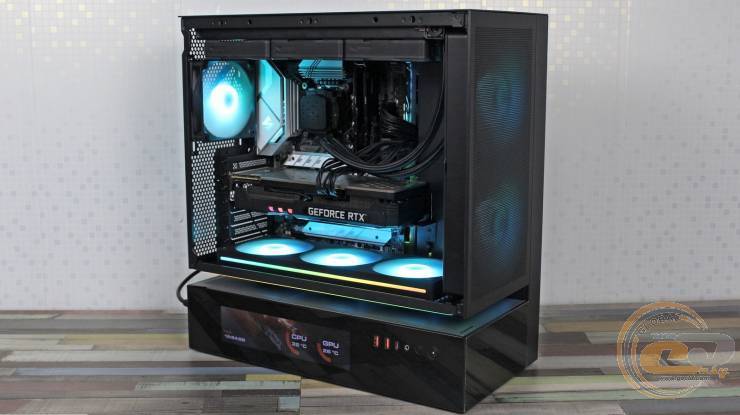

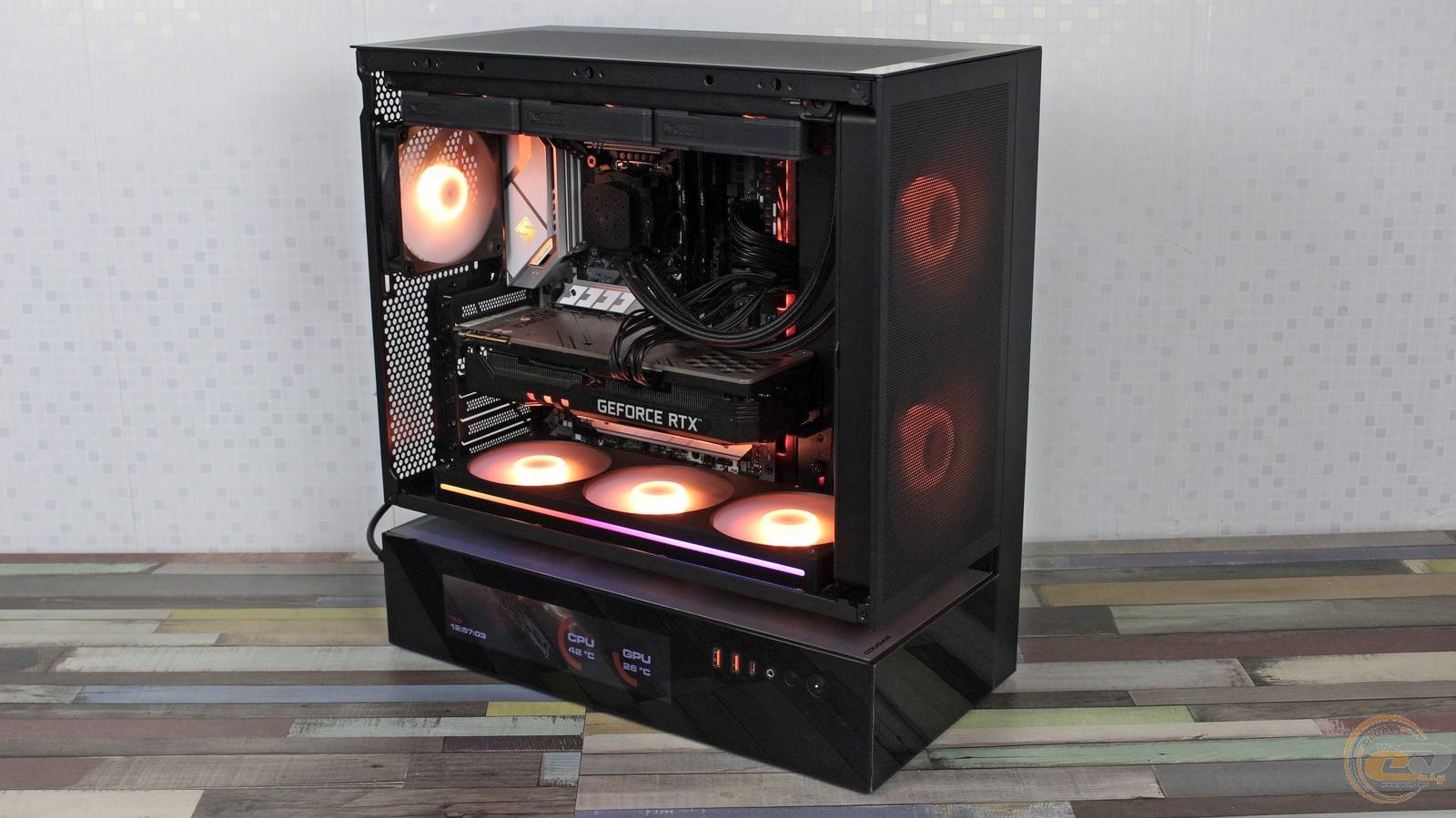

Що ж, настав час тестів. Для цієї цілі в корпусі була зібрана наступна система:

Процесорна РСО ID COOLING DX360 MAX працювала на максимальній швидкості вентиляторів, тоді як частоту обертання вертушок відеокарти ми обмежили до 70%. Своєю чергою швидкість обертання корпусних елементів була максимальною, але вона не перевищувала 1600 об/хв, тож їх шум був непомітним на тлі інших компонентів. При цьому температура навколишнього середовища становила +23°C.

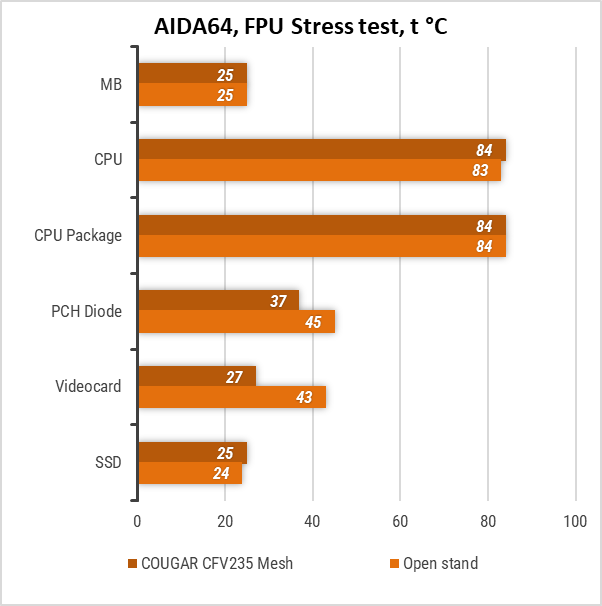

У FPU Stress Test в AIDA64 різниці в нагріванні процесора у корпусі та на відкритому стенді практично не було. Це ж стосується і температури материнської плати. Зате чипсет та відеокарта виявилися на суттєві 8-16°C холоднішими якраз всередині корпусу — активне обдування дається взнаки.

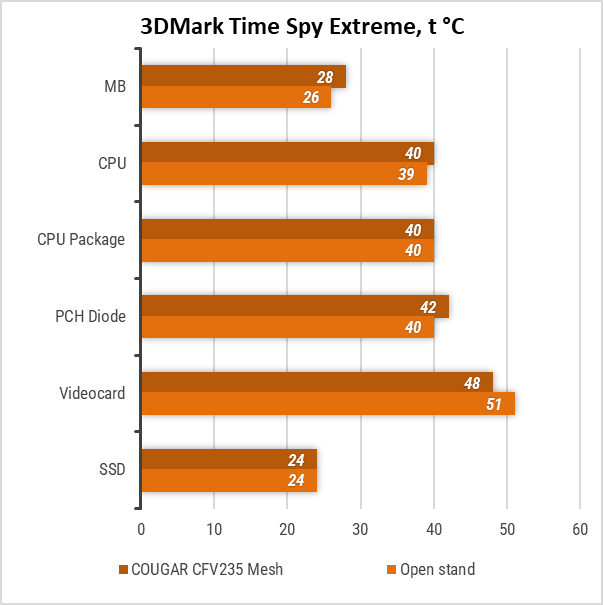

У бенчмарку 3DMark Time Spy результати дуже схожі — різниця досягає не більше 3°C на користь то одного, то іншого сценарію використання.

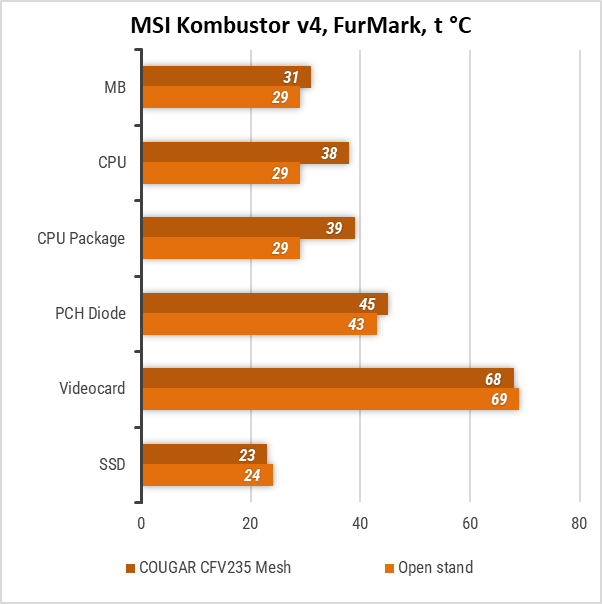

І нарешті в FurMark нагрівання відеокарти в корпусі було на 1°C нижчим, ніж на відкритому стенді. А от єдиний елемент, температура якого дійсно суттєво відрізнялася, — це процесор. Втім, йдеться про значення при мінімальному навантаженні, тоді як показники при більш значному ми вже бачили у тесті AIDA64.

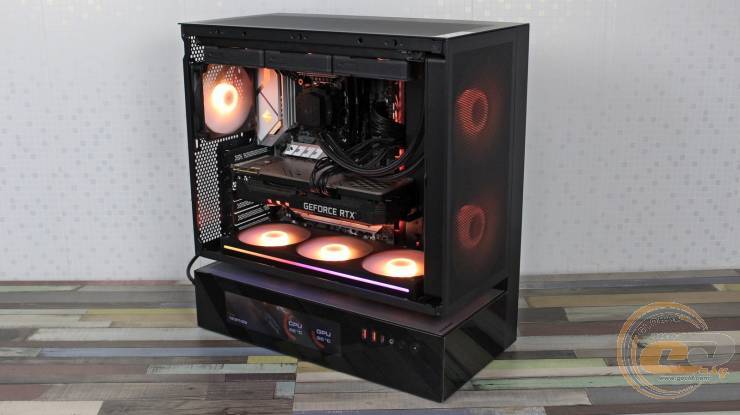

Загалом грамотна реалізація охолодження в поєднанні з шістьма комплектними вентиляторами дозволяє радити COUGAR CFV235 Mesh Vision Black для встановлення дійсно потужних конфігурацій.

Підсумки

Корпус COUGAR CFV235 Mesh Vision Black – сучасний і добре продуманий пристрій, який поєднує ефектний зовнішній вигляд із багатьма практичними рішеннями.

Дизайн з ефектом «паріння» разом із підсвіткою комплектних вентиляторів і LED-стрічки створює стильний ансамбль, а наявність ARGB-хаба з готовими режимами додає зручності користувачам, які хочуть швидко налаштувати світіння без зайвих складнощів.

Функціональність корпусу теж на висоті. Серед переваг: безгвинтове кріплення боковин і верхньої панелі, пилові фільтри, підтримка габаритних компонентів і РСО довжиною до 280-360 мм, місця для чотирьох класичних накопичувачів, сучасний фронтальний USB 3.2 Gen 2x2 Type-C та відмінні можливості для кабель-менеджменту. Усе це робить корпус універсальним рішенням як для продуктивних систем, так і для збірок із акцентом на акуратність та естетику.

Особливої уваги заслуговує 9,2" дисплей, характерний для Vision-версії, який зручно використовувати для моніторингу параметрів системи. Водночас виробник пропонує гнучкість у виборі: можна придбати версію без дисплея та трьох нижніх вентиляторів дешевше на суттєві ₴4500 або ж обрати варіант із суцільною скляною передньою панеллю заощадивши ще ₴700. А от білі версії обійдуться на ₴200-500 дорожче.

У підсумку COUGAR CFV235 Mesh Vision Black — стильний і функціональний корпус із тихим та ефективним охолодженням завдяки шести пропелерам із ШІМ-регулюванням (включно з парою 160-мм). А завдяки різним модифікаціям можна підібрати оптимальний варіант під конкретні потреби та бюджет.

Переваги:

• оригінальний дизайн з ефектом «паріння»;
• боковина із 3-мм загартованого скла;
• можливість встановлення габаритних відеокарт (до 390 мм) і повітряних процесорних СО (до 175 мм);
• підтримка материнських плат із роз’ємами на звороті;
• наявність кронштейна для підтримки довгої відеокарти;
• підтримка РСО довжиною 280-360 мм на верхній панелі;
• пилові фільтри спереду, зверху та на дні;
• хороші можливості для прихованого укладання кабелів, включно з встановленими стяжками-липучками;
• сучасні інтерфейси передньої панелі: USB 3.2 Gen 2х2 Type-C та два USB 3.0;
• шість попередньо встановлених пропелерів з ШІМ— два 160-мм та чотири 120-мм;
• RGB-підсвічування вентиляторів і відповідний контролер з 18-ма попередньо встановленими режимами світіння;
• 9,2" IPS-дисплей на боковині;
• відмінне охолодження.

• наявність низки модифікацій та білої версії;

Особливості:

• неможливість змонтувати РСО на передній панелі;
• нерозбірний блок із трьох нижніх вентиляторів.

Автор: Олесь Пахолок

Висловлюємо подяку компанії COUGAR UKRAINE за наданий для тестування корпус.
