Огляд корпуса Cooler Master CM 690 II Advanced

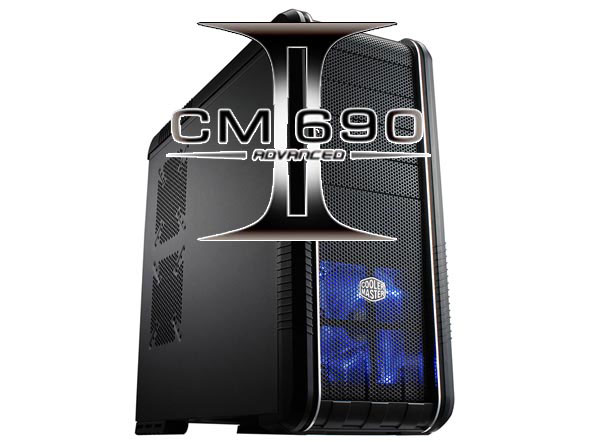

Перша презентація цього корпуса пройшла на міжнародній виставці CES 2010 у Лас-Вегасі, де компанія Cooler Master запропонувала модифіковану модель CM 690 під новою назвою CoolerMaster CM 690 II Advanced. Корпус належить до форм-фактору Midi Tower і має багато специфічних можливостей. Новинка зберегла всі особливості корпуса CM 690 і придбала нові можливості, спрямовані на поліпшення експлуатаційних якостей. Головною відмінністю корпуса від попередника є можливість встановлення великої кількості вентиляторів, причому діаметром до 140 мм, що повинно забезпечити ще кращу вентиляцію без збільшення гучності. Зовнішній дизайн корпуса порадує навіть самого вимогливого споживача.

Cooler Master CM 690 II Advanced

Специфікація корпуса:

Виробник

Cooler Master

Модель

CM 690 II Advanced

Типорозмір корпусу

Midi Tower ATX

Підтримувані форм-фактори материнських плат

Standard ATX, Micro ATX, Mini-ITX

Колір

Чорний

Відсіки 5,25 дюйма

4 (якщо один з них не задіяний для зовнішнього 3,5-дюймового пристрою)

Відсіки 3,5 дюйма

6 внутрішніх (з них 4 знімних)
1 зовнішній (розміщено в одному з 5,25-дюймових відсіків)

Слоти для карт розширення

7+1

Роз’єми

2 x USB 2.0, 1 x eSATA,
Audio + MIC port, HDD Dock

Матеріал

Каркас: сталь.
Облицювання: перфоровані сталеві панелі, пластик.

Кріплення

Засувки

Вентилятори

Фронтальний

1 х 140 х 25 мм, синє підсвічування 1200 об/хв/19 дБ (передустановлений)

Тиловий

1 x 120 мм 1200 про/хв/17 дБ (передустановлений)

Зверху

1 x 140 х 25 мм 1200 про/хв/19 дБ (передустановлений, підтримується 2 х 120/140 мм )

Знизу

2 х 120 мм

Ліворуч

2 х 120/140 мм

Праворуч

1 х 80 x 15 мм

У кошику

1 х 120 мм

У кронштейні підтримки відеокарт

1 х 80 x 15 мм

Розміри(ШхГхВ)

Шасі, мм

214,5 x 511,8 x 528,8

Маса

Нетто, кг

9,56

Брутто, кг

11,56

Сайт виробника

http://www.coolermaster.com/

Упаковка

Cooler Master CM 690 II Advanced

Корпус Cooler Master CM 690 II Advanced впакований у картонну коробку з бічними вирізами для зручності транспортування. Оформлення упаковки виконане в темно-сірих тонах. На одній стороні зображений корпус з логотипом цієї моделі і логотипом виробника.

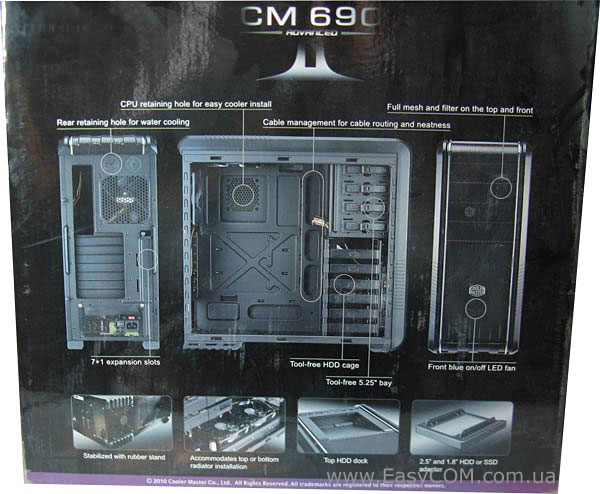

На іншій стороні упаковки показана наочна схема корпуса. Всі написи в схемі англійською мовою. Для споживача, який не володіє англійською мовою, прочитати написи буде трохи складно, не скориставшись словником або перекладачем.

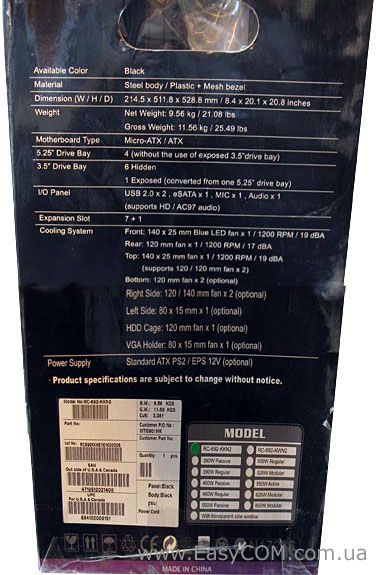

На задній стінці виробник розташував специфікацію корпуса: його модель, основні характеристики, штрих коди, вагу та габарити корпуса в упаковці і без неї. Весь текст також виконаний англійською мовою.

Зовнішній вигляд

Cooler Master CM 690 II Advanced

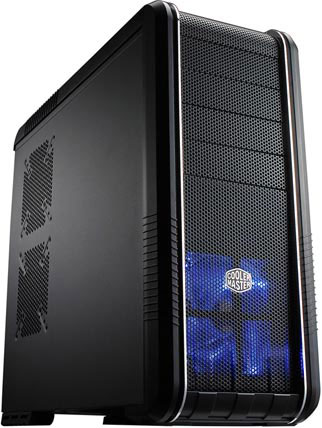

Передня панель виконана з чорної металевої сітки, через яку елегантно просвічується передустановлений 140-міліметровий вентилятор з синім підсвічуванням. З такого ж матеріалу зроблені заглушки, які закривають чотири 5,25-дюймових слоти. Знизу, ближче до середини, розташований логотип компанії. Всю робочу область корпуса елегантно обмежують сріблясті виступи.

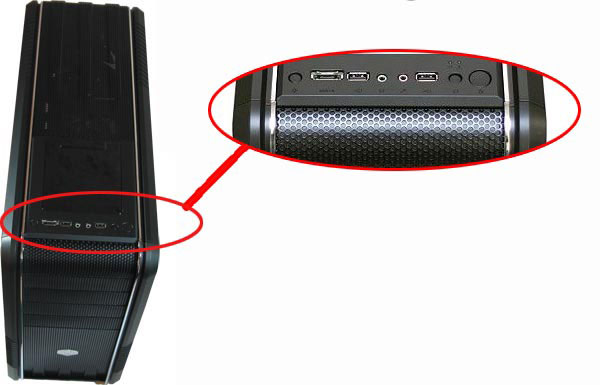

На верхній частині корпуса, що не завжди зручно, розташована панель роз’ємів, на якій виробник розмістив: 2 х USB 2.0, 1 х eSATA, Audio-вихід і роз’єм для мікрофона, а також кнопки Reset і Power. Там же розташована кнопка вимикання синього світлодіодного підсвічування на фронтальному 140-міліметровому вентиляторі, що буде корисно для тих, хто віддає перевагу суворому класичному вигляду корпуса або розмістився на ніч біля працюючого комп'ютера.

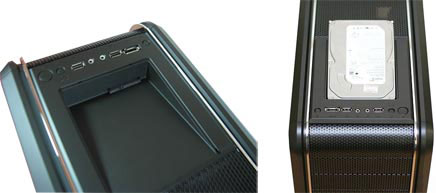

Ще одна «родзинка» корпуса розташована біля панелі роз’ємів – це місце для встановлення SATA-вінчестерів у HDD Dock. Якщо зняти кришку, то можна підключити до комп'ютера жорсткий диск розміром 3,5 або 2,5 дюйма без необхідності зняття бічної панелі. Потрібно лише попередньо, при складанні системи, не забути правильно підключити провід HDD Dock всередині самого корпуса.

Cooler Master CM 690 II Advanced

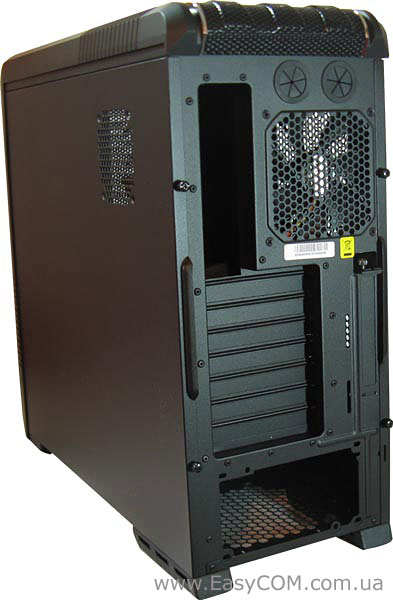

На задній стороні корпуса розташований отвір під панель материнської плати і 7 слотів розширення, а під ними виробник нестандартно розташував отвір під блок живлення. Звісно блок живлення розташовують у верхній частині, а в корпусі Cooler Master CM 690 II Advanced він розташований знизу. Також у ньому передбачені отвори для трубок рідинних систем охолодження, які знаходяться вгорі. При використанні таких систем, радіатор теплообмінника габаритами до 120x240 мм можна розмістити вгорі або внизу корпуса.

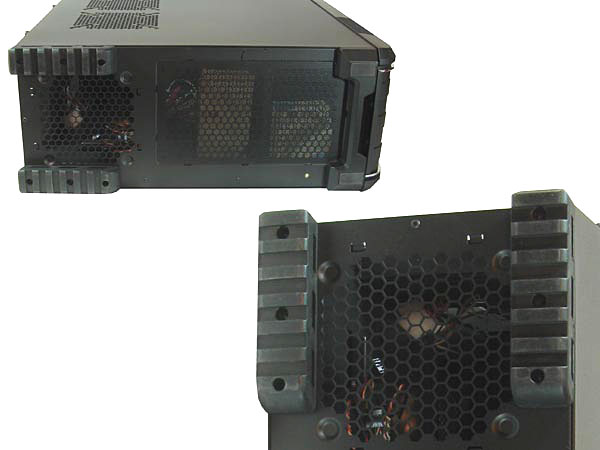

У нижній частині корпуса розташована вентиляційна сітка з місцем кріплення до 2 вентиляторів діаметром 120 мм для поліпшення охолодження і сітка вентиляції блока живлення. Весь корпус стоїть на масивних гумових ніжках, щоправда передні ніжки не настільки масивні як задні, але теж забезпечують стійкість корпуса та зниження рівня вібрації.

Cooler Master CM 690 II Advanced

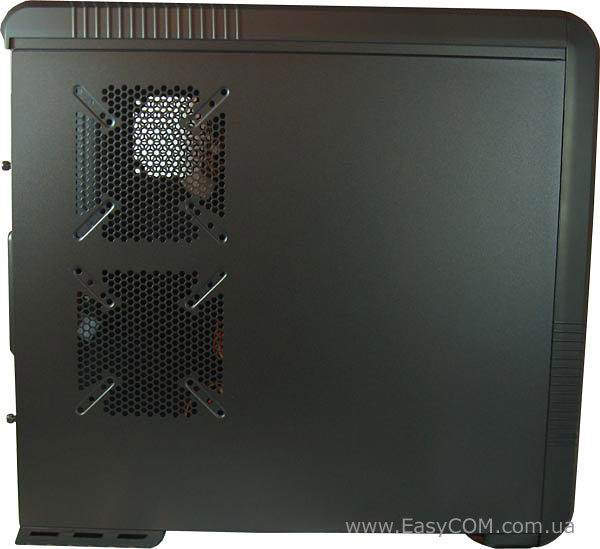

На бічній знімній панелі є дві сітки, вони необхідні для вентиляції корпуса. Тут можна встановити вентилятори розмірів: 140, 120, 92 і 80 мм.

Комплектація та внутрішня будова

Крім самого корпуса, у коробці ми знайшли супутню комплектацію.

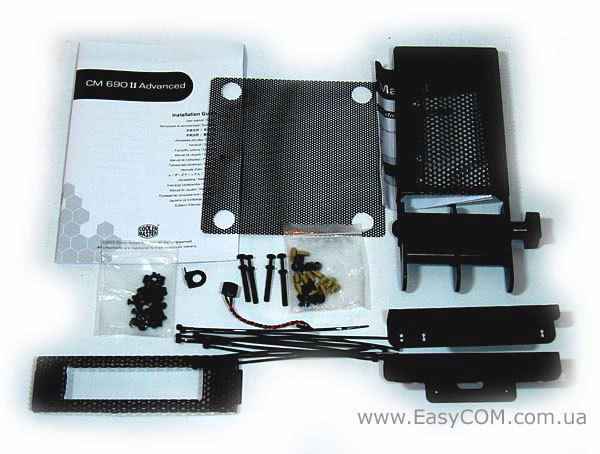

До комплекту корпуса CoolerMaster CM 690 II Advanced входять:

  • інструкція щодо складання;
  • монтажний комплект: гвинти та стійки основних «комп'ютерних форматів» (всі гвинти в тон корпуса), петелька для замка, щоб замикати корпус, а також десяток пластикових стяжок для проводів;
  • заглушка зовнішнього відсіку з відповідним вирізом для виведення 3,5-дюймових пристроїв на передню панель корпуса;
  • пара сталевих планок для прикручування з боків;
  • сітчастий фільтр для великого вентилятора блока живлення (він пластиковий і його можна легко мити);
  • динамік з роз’ємом підключення до материнської плати;
  • тримач карт розширення, який дозволяє додатково зафіксувати в корпусі до трьох плат.

Варто підкреслити, що корпуси CM 690 II Advanced можуть комплектуватися блоком живлення потужністю 390 – 500 Вт. У нашому ж випадку, блок живлення відсутній.

Cooler Master CM 690 II Advanced

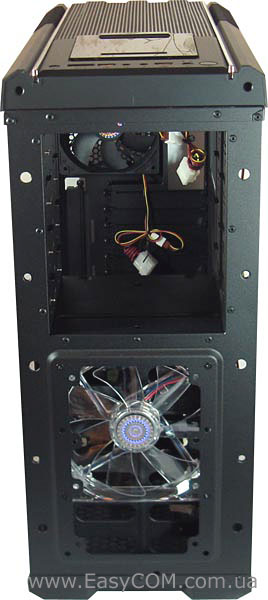

Якщо зняти передню кришку корпуса, то ми побачимо, що вона виконує лише декоративні функції. Вентилятор і панель роз’ємів встановлені безпосередньо у шасі корпуса.

Cooler Master CM 690 II Advanced

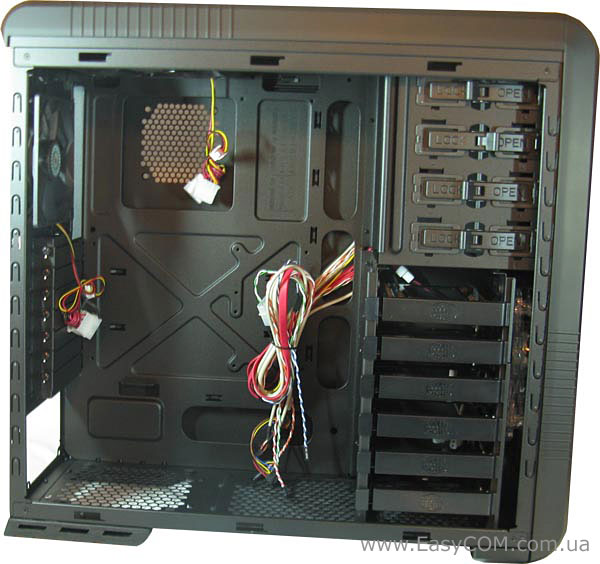

З першого погляду, внутрішня будова корпуса має цілком стандартне розташування основних позицій, але і тут є свої особливості. Дуже вдало виробник розташував кошик під 3,5-дюймові пристрої - обличчям до нас. Іноді так не вистачає такого розташування, коли постійно використовуєш переносний жорсткий диск. Також, варто відзначити наявність великої кількості відсіків для 3,5-дюймових пристроїв, а саме 6 шт. У верхній частині розташувався кошик для 5,25-дюймових пристроїв із засувками для них. Між кошиками, із задньої частини, виробник знайшов місце під вентилятор діаметром 120 мм.

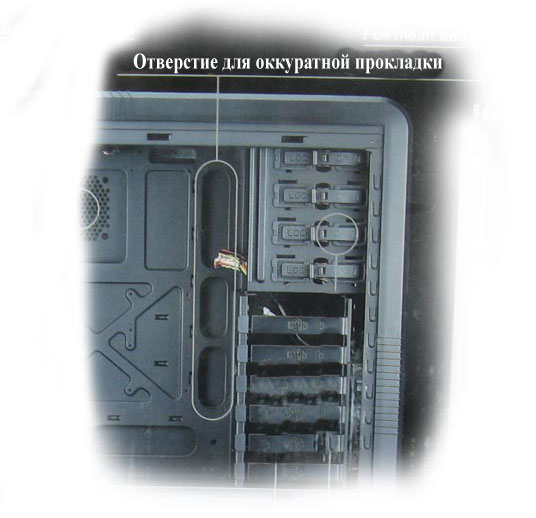

Виробник потурбувався і про правильну прокладку проводів всередині корпуса, зробивши простір між робочою областю корпуса і бічною стінкою.

Cooler Master CM 690 II Advanced

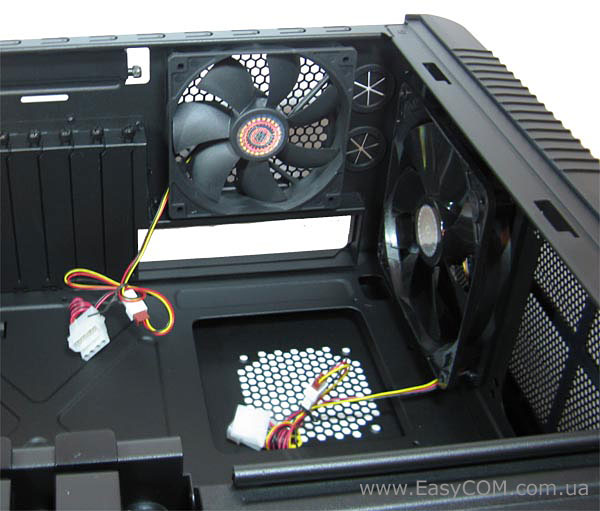

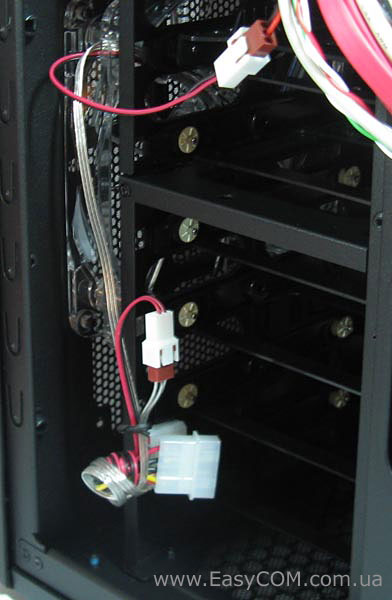

Ще всередині корпуса виробник встановив два вентилятори діаметром 140 мм і 120 мм. Згідно специфікації, максимальна швидкість обертання обох вентиляторів рівна 1200 об/хв при рівні шуму до 19 дБ. Щоправда на практиці максимальна швидкість обертання верхнього вентилятора склала тільки 1100 об/хв, але вентилятор на задній панелі працював згідно специфікації.

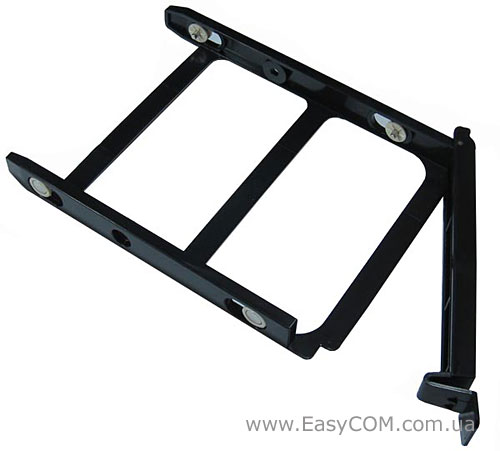

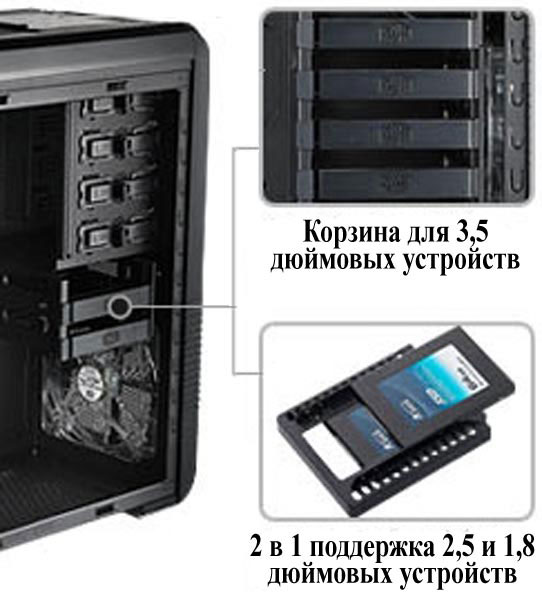

Слід окремо розповісти про кошик для 3,5-дюймових пристроїв. Виробник зробив «кошик у кошику». У кожен слот можна встановити: 3,5, 2,5 і 1,8-дюймові пристрої. При їх встановленні використаний спеціальний пластиковий полозок з гумовими демпферами, що не вимагає гвинтів для кріплення всередині відсіку. Для 2,5 і 1,8-дюймових пристроїв, існує додатковий кошик, який вставляється в слот 3,5 дюйма. Весь кошик знімний. Шасі виконане з 0,7-міліметрової сталі. Краї оброблені обережно і не є загрозою для користувачів. Взагалі, якість складання не викликає дорікань.

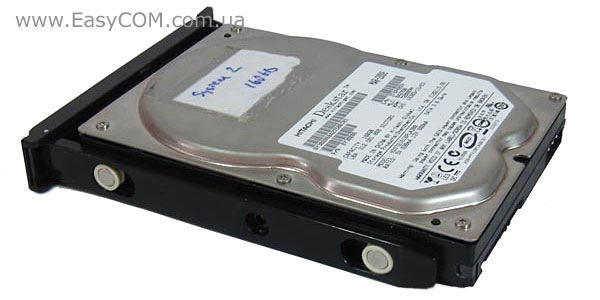

Так виглядає кошик з 3,5-дюймовим жорстким диском і без нього.

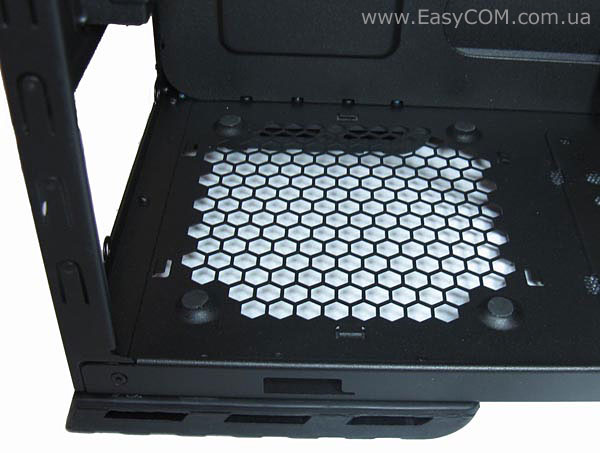

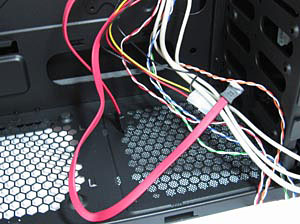

На фото бачимо місце встановлення сітчастого фільтра для великого вентилятора блоку живлення. Фільтр пропонується підкладати під блок живлення всередині корпуса, тільки ось витягати блок живлення, щоб його почистити – це занадто трудомістко. Якщо ж планується використовувати блок живлення класичної конструкції з 80 мм вентилятором на задній панелі, то фільтр може згодитися, наприклад, при встановленні додаткового вентилятора на бічну панель. Тоді, щоб його почистити, доведеться «всього лише» відкрутити вентилятор.

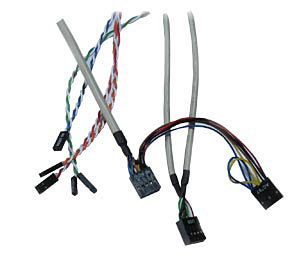

Штекери передньої панелі виконані цілком стандартно: USB - цільні, а компоненти функціонального інтерфейсу - напівроздільно, оскільки на різних материнських платах зустрічаються різні типи роз’ємів. Всі роз’єми для підключення HDD Dock і eSATA виведені всередину корпуса.

Система охолодження

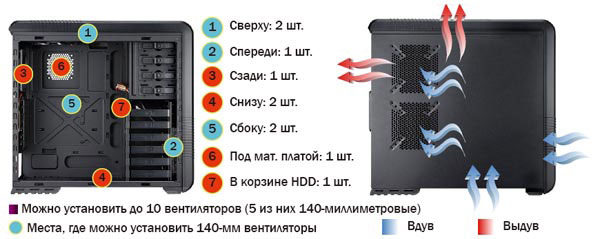

Схема розташування вентиляторів і схема потоків повітря всередині корпуса на перший погляд здається дуже продуманою. І дійсно, можливістю встановлення до 10 вентиляторів може похвастатися далеко не кожен корпус.

Тестування
