Огляд і тестування компактного корпусу AVANCE Z100

Компанія AVANCE TECHNOLOGIES одна з небагатьох, яка займається випуском суто компактних корпусів. Більшу частину її асортименту складають модульні моноблоки (All-In-One PC). Іншими словами, невеликі корпуси з можливістю кріплення на них рідкокристалічних моніторів. Недавно ми знайомилися з подібним рішенням під назвою «AVANCE H100». Даний же огляд ми хочемо присвятити моделі AVANCE Z100. Основні відмінності між цими двома пристроями полягають у можливостях їхньої експлуатації. Нагадаємо, що AVANCE H100 можна використовувати і як звичайний корпус (наприклад, для HTPC), і як моноблок із прикріпленим до нього монітором. У випадку з AVANCE Z100 можливий тільки другий варіант.

AVANCE Z100

Ті, хто постійно стежать за нашими публікаціями, напевно помітили, що схожий пристрій уже бував у нашій тестовій лабораторії. Дійсно, AVANCE Z100 уже встиг «засвітитися» в огляді моноблока RIM2000 Patriot One Touch. Але, у тому випадку розглядалося готове рішення із попередньо встановленим «залізом» і монітором. У даному огляді ми хочемо зробити акцент саме на корпусі AVANCE Z100 і з'ясувати, які можливості він відкриває перед користувачем при самостійному складанні системи.

Специфікація корпусу AVANCE Z100:

Виробник

AVANCE TECHNOLOGIES

Модель

AVANCE Z100

Типорозмір корпусу

Моноблок

Підтримувані форм-фактори материнських плат

mini-ITX / Thin-ITX

Колір

Чорний / сріблястий

Відсіки

1 х 5,25 дюйма (зовнішній, slim)
 1 х 3,5 дюйма (зовнішній)
 1 х 2,5 дюйма (внутрішній)

Слоти для карт розширення

Немає

Роз’єми

2 x USB 2.0;

2 х аудіо виходи (навушники, мікрофон)

Вентилятори

1 (60 х 60 х 25 мм)

Блок живлення

Внутрішній FSP220-50GST потужністю 220 Вт

Матеріал

Передня та бічні панелі: пластик;

шасі: сталь товщиною 0,6 мм;

дно: сталь товщиною 1,0 мм

Розміри корпусу

402 х 197,5 х 270 мм

Вага (нетто)

-

Сайт виробника

AVANCE

Упаковка і комплект поставки

AVANCE Z100

Корпус AVANCE Z100 постачається в невеликій картонній упаковці без яскравої поліграфії. Ніякої технічної інформації тут також не виявлено.

AVANCE Z100

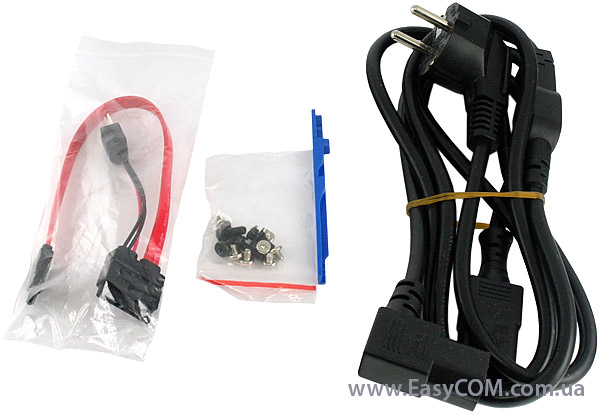

Комплект поставки корпусу AVANCE Z100 включає:

  • мережевий шнур живлення;
  • набір гвинтів для кріплення материнської плати та інших пристроїв;
  • полозка-напрямна для встановлення оптичного приводу (slim) розміром 5,25 дюйма;
  • кабель SATA разом з живленням для оптичного приводу (slim).

Кріплення для моніторів також включене в комплект поставки. Просто воно відразу ж змонтоване на корпусі. Особливості монтажу ми розглянемо більш детально трохи пізніше, а зараз хочеться звернути окрему увагу на виконання мережевого шнура живлення.

AVANCE Z100

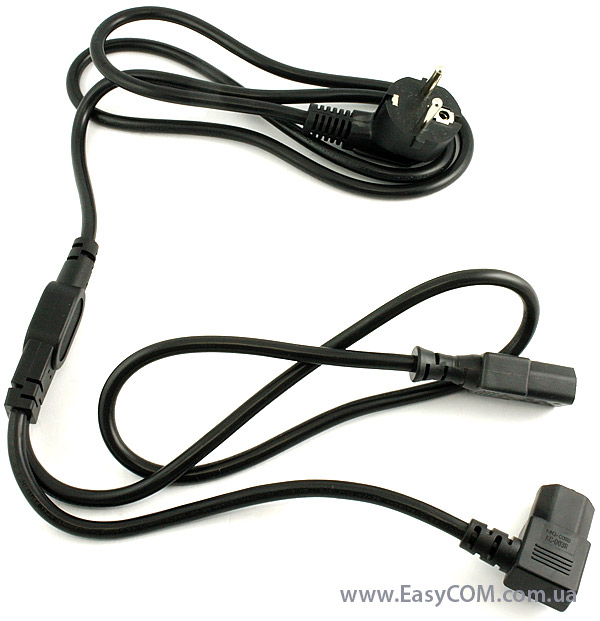

Він має вигляд перехідника із двома вилками на кінцях, що дозволить від однієї розетки заживити одночасно і монітор, і комп'ютер. При цьому зменшиться кількість проводів, які виходять із системи. Досить продумане рішення з боку виробника.

Зовнішній вигляд

AVANCE Z100

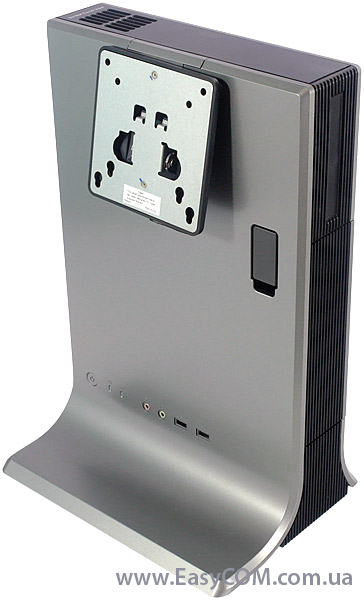

Візуально корпус AVANCE Z100 являє собою велику ніжку для монітора. Передня панель зроблена округлою, що різко контрастує із прямими лініями бічних стінок. Основа монолітна і доволі широка, що забезпечить хорошу стійкість при монтуванні на корпус моніторів з великою діагоналлю.

AVANCE Z100

Корпус виконаний у сріблясто-чорному кольорі. Ніяких претензій до якості фарбування в нас не виникло. Усі зовнішні панелі виготовлені із пластику. Відбитки пальців на них залишаються, але малопомітні і легко стираються.

AVANCE Z100

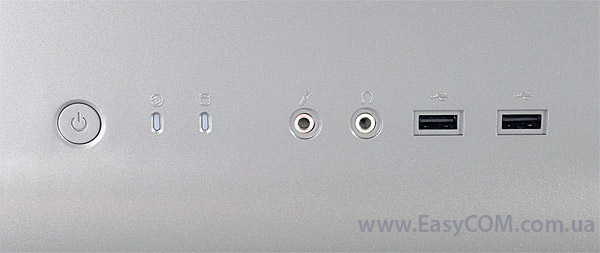

Усі інтерфейсні роз’єми та елементи керування винесені на нижню частину передньої панелі. Так що навіть при встановленні великого монітора вони не будуть перекриватися. Із самого краю знаходиться клавіша ввімкнення («POWER») комп'ютера. Клавіша перезавантаження («RESET») відсутня, але навряд чи це варто вважати великим недоліком. Поруч розташовано два світлодіоди, які служать індикаторами роботи системи та накопичувача.

Роз’єми представлені двома аудіо виходами (навушники, мікрофон) і двома портами USB 2.0. У принципі, стандартний набір для всіх корпусів. Хоча на сьогоднішній день замість інтерфейсів USB 2.0 хотілося б бачити USB 3.0.

AVANCE Z100

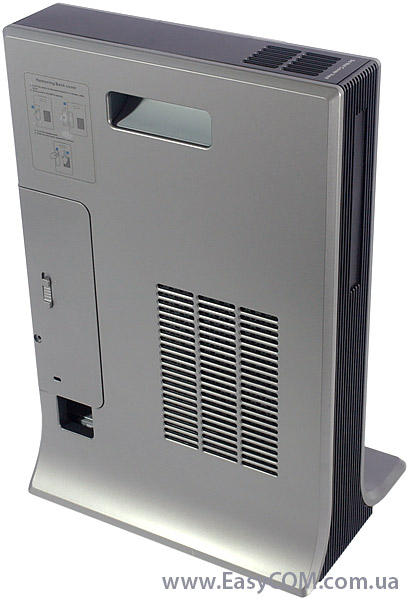

Задня панель також пофарбована в сріблястий колір. Напроти процесорного роз’єму знаходяться вентиляційні отвори для забору повітря. Загальна їхня площа рівна 10х14 см. Схожі вентиляційні отвори (6х6 см) пророблені і у верхній частині корпусу.

AVANCE Z100

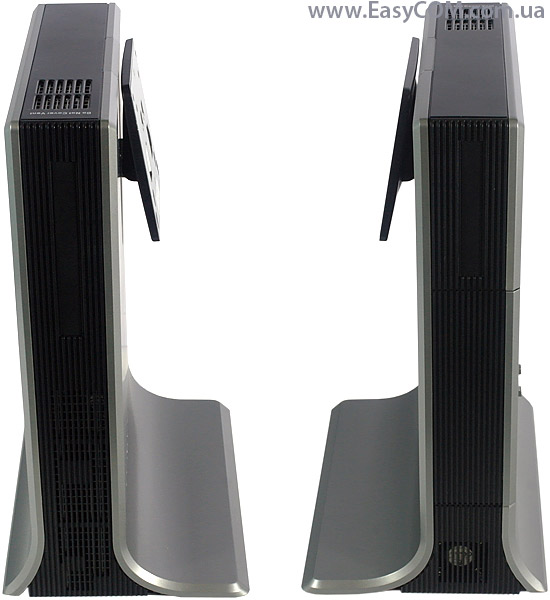

Бічні панелі рішення AVANCE Z100 зовні дуже схожі між собою. При цьому на лівій стінці присутня перфорована область (4х19 см), через яку здійснюється виведення гарячого повітря назовні.

Також на бічних панелях знаходяться і зовнішні відсіки. На лівій є посадкове місце для встановлення низькопрофільного (slim) 5,25-дюймового оптичного приводу, а на правій - для монтажу кард-рідера.

AVANCE Z100

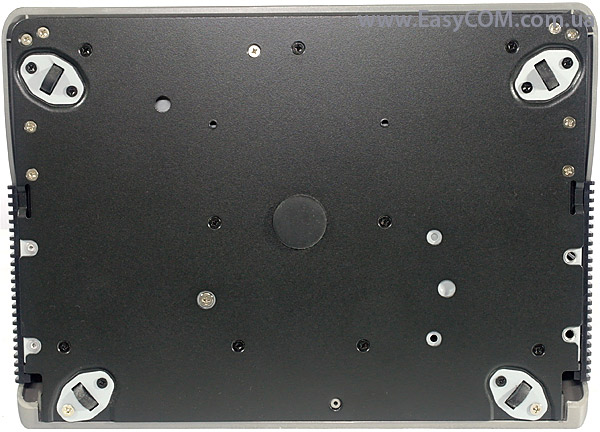

Дно корпусу, по суті, є нижньою частиною шасі і зроблене з металу товщиною 1 мм. У центрі прикріплена гумова прокладка, і ще чотири прогумовані коліщата розташовані по кутах. Така конструкція дозволить легко повертати комп'ютер навколо своєї осі, але, у той же час, забезпечить хорошу його стійкість на столі.

AVANCE Z100

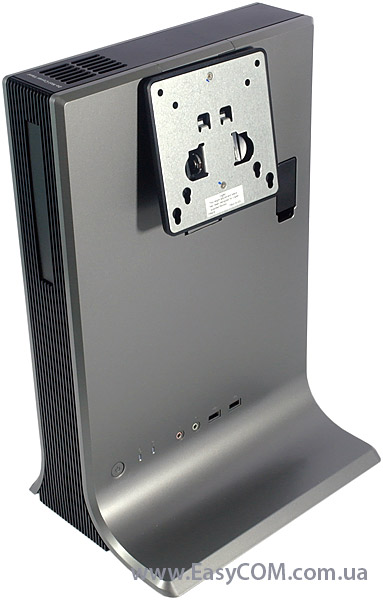

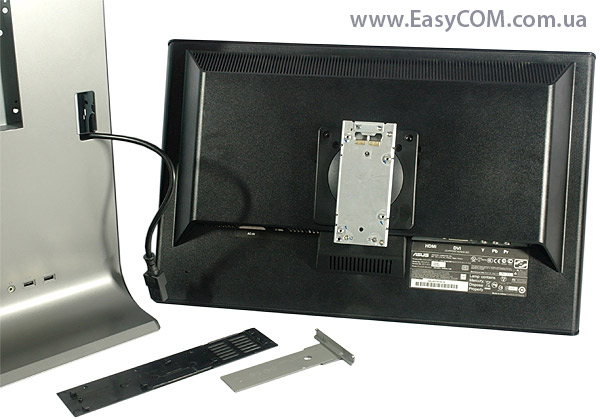

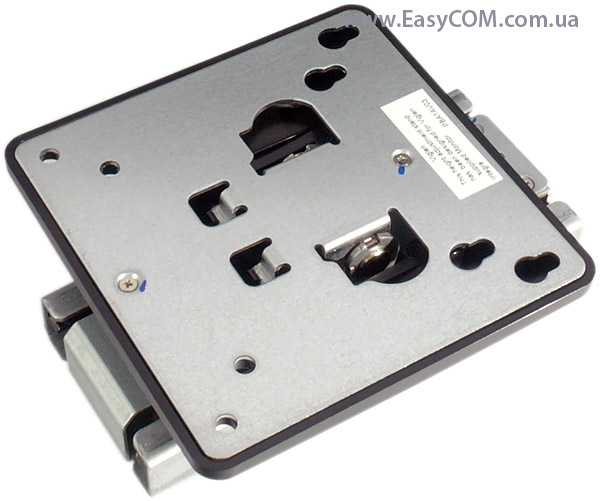

А тепер розглянемо кріплення для монітора. Воно має стандарт VESA FDMI і сумісне з усіма сучасними моніторами. У кріпленні передбачена можливість обертання монітора на 360, а також регулювання по висоті (80 мм). Згідно зі специфікацією, кріплення розраховане на навантаження до 5,5 кг. Це означає, що до AVANCE Z100 без проблем можна буде прикріпити навіть 24-дюймовий монітор, головне щоб його вага не перевищувала зазначеного вище значення.

AVANCE Z100

Усі елементи кріплення зроблені з металу, так що про жорсткість і надійність конструкції можна не переживати.

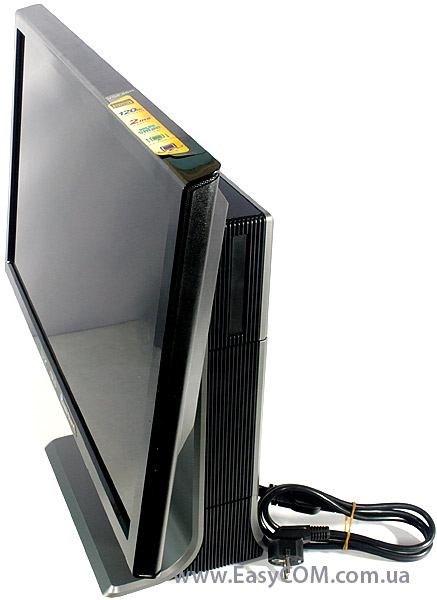

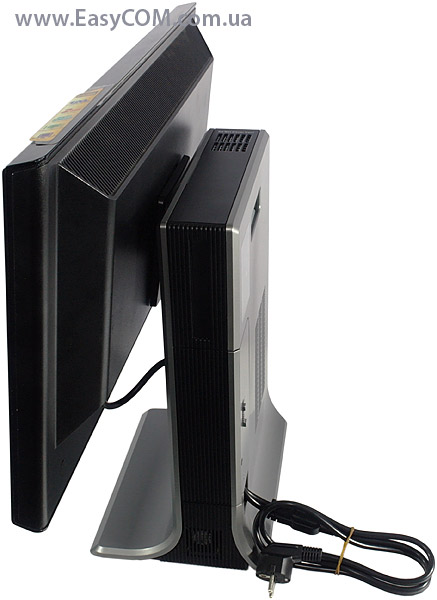

Корпус зі встановленим 24-дюймовим монітором виглядає таким чином:

AVANCE Z100

Внутрішнє обладнання

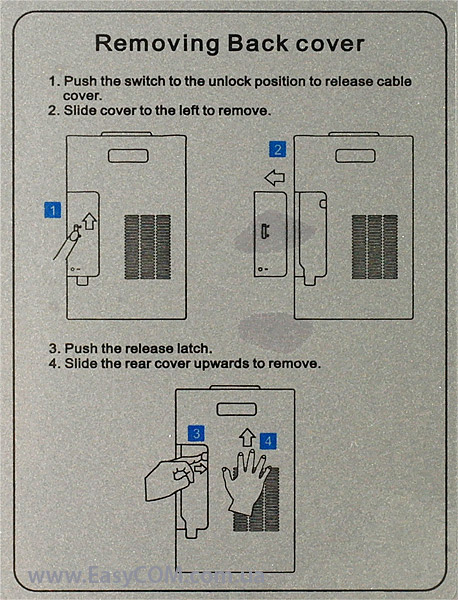

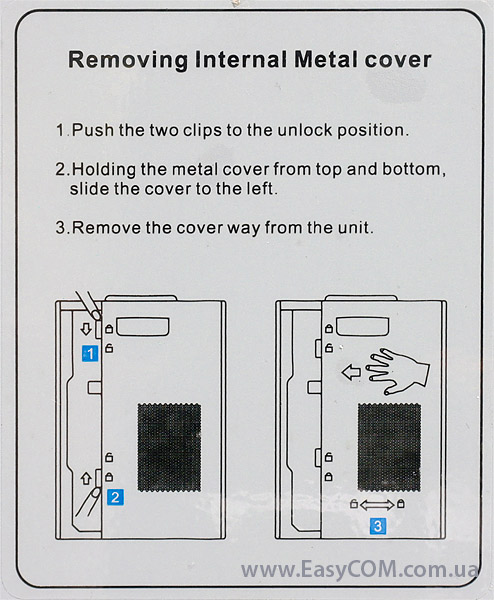

Задня панель AVANCE Z100 знімається досить нестандартно. Хоча, якщо дотримуватися схем, наклеєних на корпусі, то цей процес не буде дуже складним. Головне відтискати всі засувки і зміщати панелі в потрібному напрямку.

AVANCE Z100

AVANCE Z100

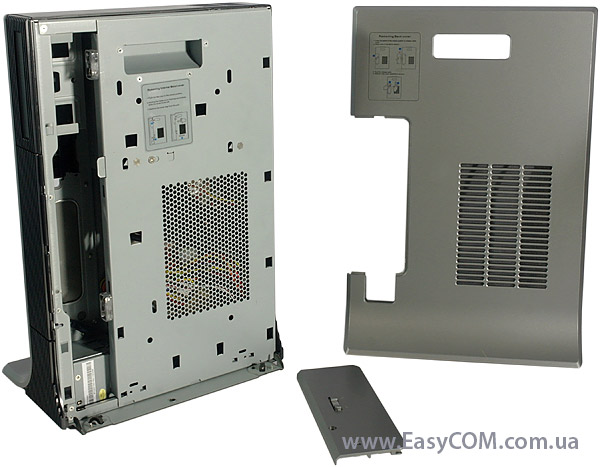

Такі ускладнення зв'язані з нестандартною конструкцією корпусу, а також відсутністю кріпильних гвинтів. На наш погляд, дуже розумний хід з боку виробника. Тим більше, що жорсткість усього корпусу від цього не постраждала. Та й самі панелі дуже добре підігнані одна до одної, ніяких люфтів ми не виявили.

AVANCE Z100

Також варто відзначити, що всі панелі шасі зроблені з металу товщиною 0,6 мм. Виключенням є тільки нижня частина, нагадаємо, товщина металу тут становить 1 мм.

AVANCE Z100

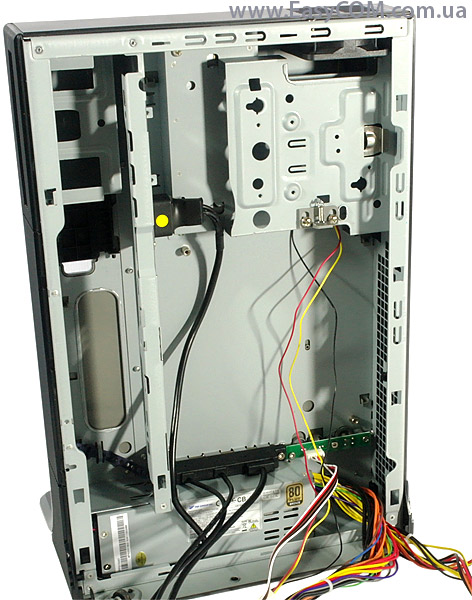

Знявши всі задні панелі, можна нарешті розглянути внутрішнє обладнання AVANCE Z100. У нижній частині корпусу розташований блок живлення, а також плати з роз’ємами й елементами керування. У верхній частині знаходиться «кошик» для низькопрофільного оптичного приводу. Над ним є одне посадкове місце для накопичувача розміром 2,5 дюйма. Встановлення повноформатних (3,5 дюйма) жорстких дисків в AVANCE Z100 не передбачене, що, звичайно, накладає певні обмеження на всю систему.

Зовнішній відсік для кард-рідера розташований по іншу сторону від «кошика» для приводу. Посередині є ніша для встановлення плати формату mini-ITX або Thin-ITX. Посадкових місць під карти розширення не передбачено. Тому при складанні системи усередині AVANCE Z100 розраховуйте тільки на можливості вбудованого відеоядра, дискретну карту, навіть низькопрофільну, сюди встановити не вийде.

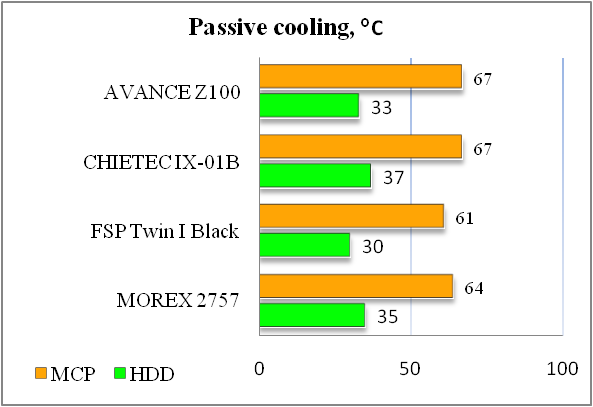

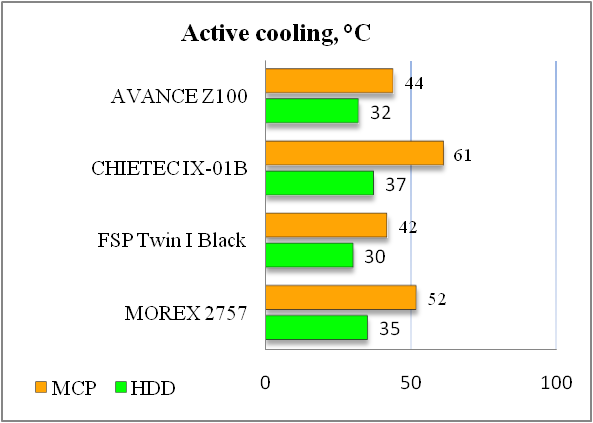

Крім того, у верхній частині корпусу встановлений 60-мм вентилятор, який працює на видув. У процесі тестування швидкість його обертання становила 2200 об/хв.

AVANCE Z100

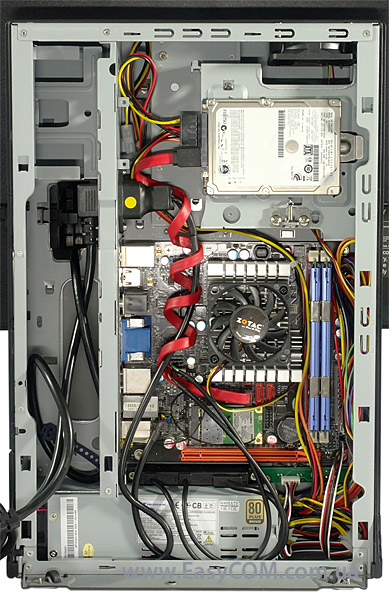

У цілому ж, внутрішній простір корпусу AVANCE Z100 організований досить продумано. Встановлення материнської плати з усіма комплектуючими, а також підключення та прокладення кабелів не стане великою проблемою. Для мережевих шнурів живлення та кабелів, які ідуть від роз’ємів на інтерфейсній панелі материнської плати, у лівій частині шасі є спеціальний відсік.

Встановлений блок живлення

AVANCE Z100

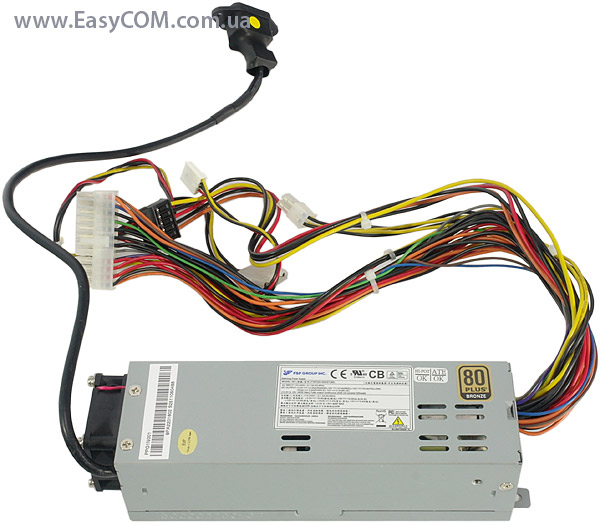

У якості блока живлення використовується модель виробництва компанії FSP Group - FSP220-50GST - потужністю 220 Вт. Ми вирішили більш детально розглянути дане джерело живлення, адже його продуктивність і ефективність також багато в чому впливають на функціональність корпусу.

FSP220-50GST належить до компактних блоків живлення, які розроблені спеціально для міні-комп'ютерів. Відмінною рисою даного джерела живлення є винесений назовні вентилятор, а також мережева розетка, розташована на окремому кабелі. Не дивно, що FSP220-50GST належить до форм-фактору Custom.

Специфікація блока живлення FSP220-50GST:

Виробник

FSP Group

Модель

FSP220-50GST

Тип

Custom

Номінальна потужність, Вт

220

Потужність по каналу 12В, Вт

-

Потужність ліній +3,3В і +5В, Вт

80

Ліній +12В

1

Виходи

+3,3В – 13 A,
+5В – 15 A,
+12В – 15 A,

-12В – 0,3 A,
 +5VSB (чергова лінія живлення) – 2,0 A

PCI-E роз’єми

Немає

SLI Ready

Немає

CrossFire Certified

Немає

Модульний

Ні

ККД, %

85

Сертифіковано 80 PLUS

Bronze

Коефіцієнт потужності (PF), %

>97

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

100 – 240

Частота, Гц

50 – 60

Вхідний струм, А

3 - 1,5

Розмір вентилятора, мм

40 х 40 х 15

Регулятор швидкості обертання вентилятора

 Є

Рівень шуму, дБ

 до 41,5

Електромагнітні безпека та сумісність (EMI/EMC)

CE, CB, TUV, FCC

Захисти

UVP, OVP, SCP

Відповідність RoHS (низький вміст у припої свинцю та кадмію)

 Є

Розміри (ДхШхВ), мм

-

Комплектація

Відсутня

Вага, кг

-

Гарантія

-

Сайт виробника

FSP

AVANCE Z100

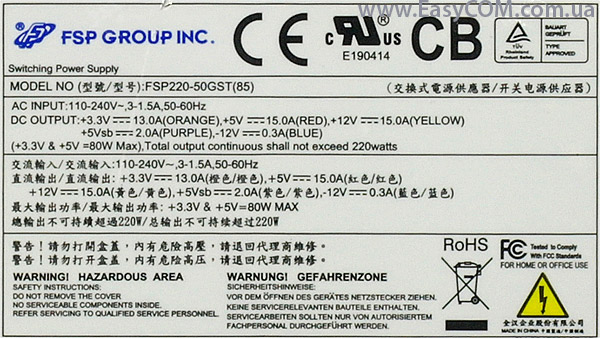

На бічній стінці виробник помістив етикетку з технічними характеристиками. Канал +12В виконано у вигляді однієї лінії з навантаженням 15 А. Лінії +3,3В і +5В мають максимальну сумарну потужність 80 Вт і здатні витримати навантаження 13 А і 15 А відповідно. Враховуючи, що в корпус AVANCE Z100 не можна встановити дискретну відеокарту, а перелік периферії обмежується оптичним приводом, кард-рідером і одним накопичувачем, таких характеристик ліній буде цілком достатньо.

Відзначимо, що блок живлення FSP220-50GST може експлуатуватися в широкому діапазоні вхідної напруги (у межах від 100 до 240 В), що для наших електромереж буде зовсім не зайвим.

Крім того, FSP220-50GST відповідає стандарту енергоефективності 80 PLUS Bronze і директиві RoHS (обмеження використання потенційно небезпечних речовин, зокрема свинцю та кадмію).

AVANCE Z100

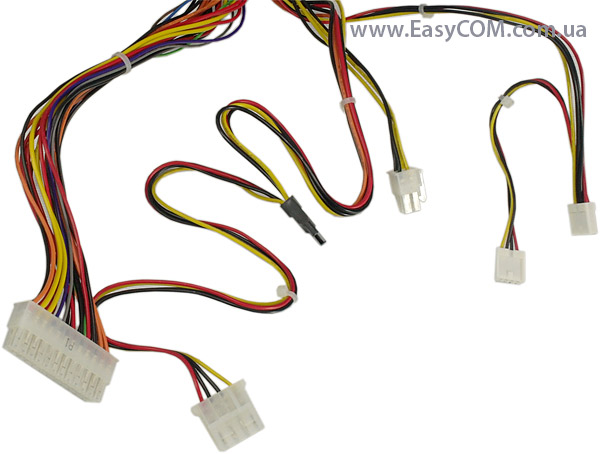

Кабелі живлення виконані по традиційному принципу - розпаяні на платі та виходять назовні через круглий отвір на задній стінці блока живлення.

Усі доступні типи роз’ємів, а також довжина проводів наведені в таблиці:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

24-контактний роз’єм живлення ATX

1

30

4-контактний роз’єм живлення ATX12V

1

25

роз’єм SATA і роз’єм PATA

1

40-70

два роз’єми FDD

1

35-50

Якби ми розглядали даний блок живлення окремо, то, безумовно, відзначили б недостатню кількість роз’ємів SATA і PATA. Але, для корпусу AVANCE Z100 їх буде цілком достатньо. Нагадаємо, що в комплекті поставки для оптичного приводу присутній окремий кабель SATA разом з живленням.

AVANCE Z100

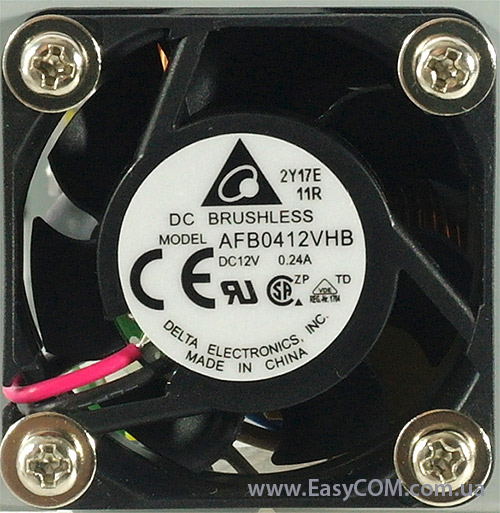

Також ми не знехтували можливістю заглянути всередину блока живлення FSP220-50GST і проаналізувати його технічну «начинку». У першу чергу нас цікавив встановлений у ньому вентилятор. Для забезпечення активної циркуляції повітря використовується 40-мм модель виробництва компанії Delta AFB0412VHB. Тут використаний підшипник ковзання, але чи навряд варто розраховувати на низький рівень шуму. Справа в тому, що для забезпечення прийнятного повітряного потоку такі маленькі вентилятори повинні обертатися з дуже високою швидкістю. Наприклад, у цьому випадку вона може доходити до 9500 об/хв. Повна специфікація вентилятора Delta AFB0412VHB наведена в таблиці:

Вентилятор

Delta AFB0412VHB

Тип підшипника

Підшипник ковзання

Напруга живлення, В

12

Струм, А

0,24

Потужність, Вт

2,88

Швидкість обертання, об/хв

9500

Повітряний потік, CFM

13

Рівень шуму, дБ

 до 41,5

Розміри, мм

40 х 40 х 15

Вага, г

25

AVANCE Z100

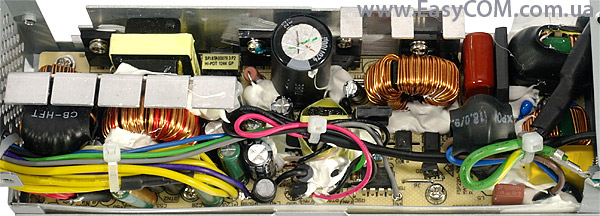

Всередині всі компоненти розташовані дуже щільно. Незважаючи на це, виробнику вдалося помістити сюди й активний модуль корекції коефіцієнта потужності (APFC), і EMI-фільтр - вузли, характерні для всіх сучасних, якісних джерел живлення.

AVANCE Z100

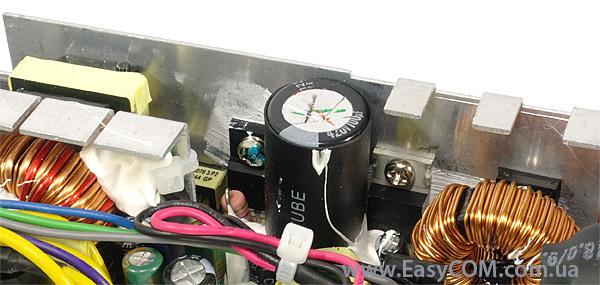

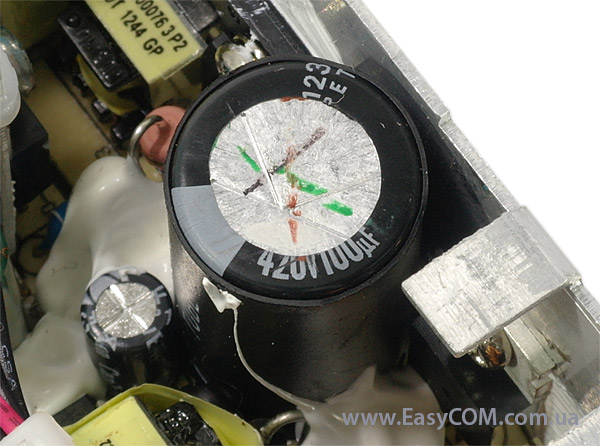

А от елементна база відрізняється не найкращою якістю. Так, вхідний конденсатор (420 В х 100 мкФ) має незрозуміле походження.

AVANCE Z100

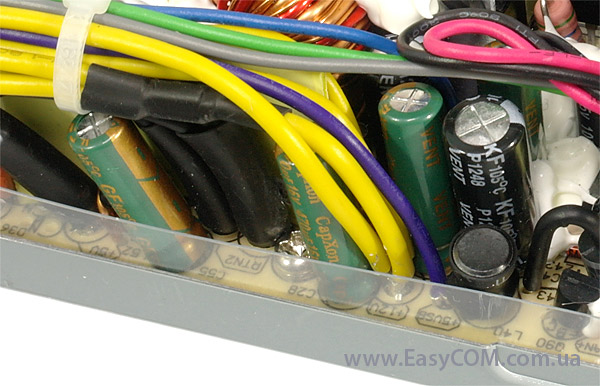

У низьковольтній частині для фільтрації напруг використані конденсатори від CapXon, на які іноді можна зустріти негативні відгуки в мережі.

AVANCE Z100

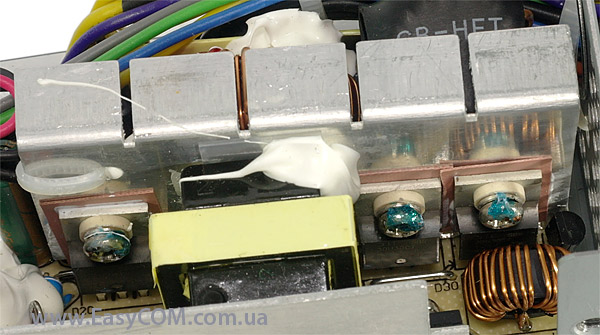

Пасивна частина охолодження складається із двох алюмінієвих радіаторів. На більшому розташовані ключі головного перетворювача та APFC.

AVANCE Z100

На меншому знаходяться діоди, які беруть участь у випрямленні напруг +3,3В, +5В і +12В. Система стабілізації організована за груповим принципом.

AVANCE Z100

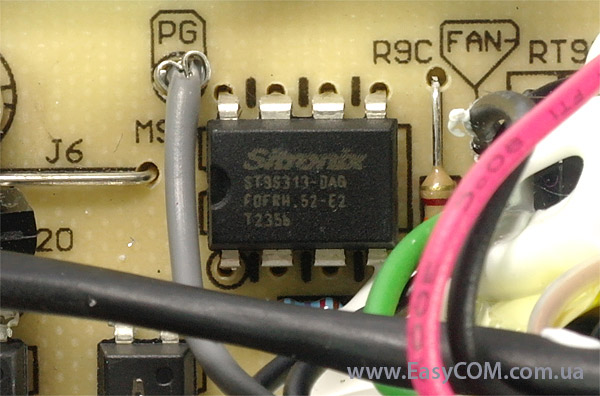

Контроль вихідних напруг (OVP/UVP) здійснюється за допомогою супервайзера Infinno ST9S313-DAG.

Загалом, FSP220-50GST є досить хорошим блоком живлення. При малих розмірах він має порівняно високий ККД (80 PLUS Bronze) і включає всі необхідні для якісного блока живлення вузли. Є деякі питання до якості елементної бази, але, чесно кажучи, нам зустрічалися випадки і гірші.
