Огляд і тестування компактного корпусу AVANCE H100

У даному огляді ми познайомимося з компактним корпусом AVANCE H100 від компанії AVANCE TECHNOLOGIES. Цей корпус у першу чергу цікавий тим, що на його основі можна зібрати так званий моноблок або All-In-One PC. Тобто комп'ютер, де монітор і системний блок являють собою одне ціле. Такі рішення будуть корисними в тих місцях, де мало вільного простору. Та й з естетичної точки зору моноблок виглядає привабливіше, у порівнянні зі звичайним комп'ютером.

Специфікація корпусу AVANCE H100:

Корпус AVANCE H100 постачається в невеликій картонній упаковці без яскравої поліграфії. Ніякої технічної інформації тут також не виявлено.

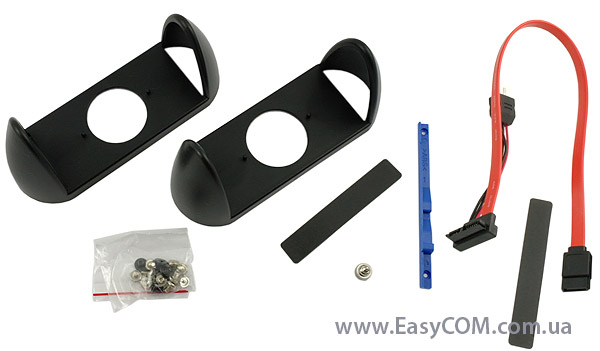

Оскільки AVANCE H100 може використовуватися у двох варіантах (власне як звичайний корпус і як моноблок із прикріпленим монітором), то і огляд ми вирішили розділити умовно на дві частини. Спершу розглянемо стандартний варіант використання корпусу, тобто коли монітор встановлений де-небудь окремо на столі. У такому випадку при складанні комп'ютера вам можуть знадобитися наступні компоненти з комплекту поставки:

• набір гвинтів для кріплення материнської плати та інших пристроїв;
• гвинт із торованою голівкою для фіксації вінчестера;
• дві гумові прокладки;
• салазка-напрямна для встановлення оптичного приводу (slim) розміром 5,25 дюйма;
• кабель SATA разом з живленням для оптичного приводу (slim);
• ніжки-підставки для використання корпусу в вертикальному положенні.

Зовнішній вигляд

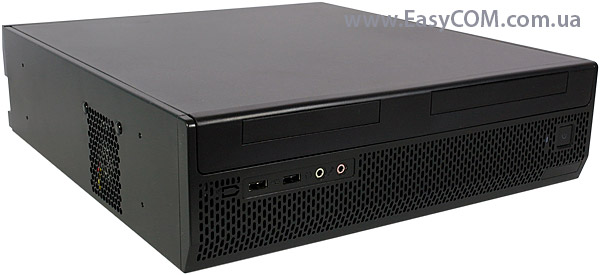

Корпус AVANCE H100 відповідає форм-фактору desktop і здатний вмістити материнські плати форматів microATX та mini-ITX. Незважаючи на підтримку систем формату microATX, габарити корпусу залишилися порівняно невеликими - 341 х 95 х 380 мм. Даний факт особливо важливий, якщо планується використовувати AVANCE H100 у якості домашнього кінотеатру, де розміри відіграють далеко не останню роль.

AVANCE H100 пофарбований у чорний матовий колір і має непомітний зовнішній вигляд, що, у принципі, характерно для корпусів подібного роду.

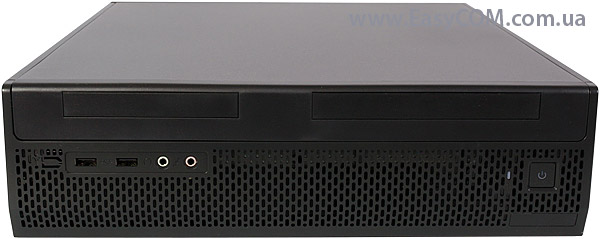

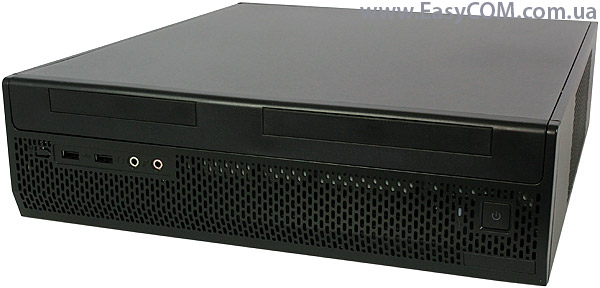

Передня панель виготовлена із пластику та вся засіяна дрібними прорізами, що, звичайно ж, позитивним чином позначиться на вентиляції корпусу. Ближче до лівого краю розташована колодка з роз’ємами, яка включає два порти USB 2.0 і два аудіопорти (для підключення навушників і мікрофона). Із протилежного краю передньої панелі знаходиться клавіша включення комп'ютера («POWER») і невеликий світлодіод зеленого кольору, який служить індикатором роботи вінчестера. Кнопка перезавантаження комп'ютера («RESET») відсутня, хоча навряд чи це варто вважати великим недоліком. На сьогоднішній день вона не дуже то сильно і затребувана.

Кнопка ввімкнення комп'ютера також має підсвічування, цього разу синього кольору. Вона ненав'язлива та гармонійно вписується в загальний дизайн корпусу.

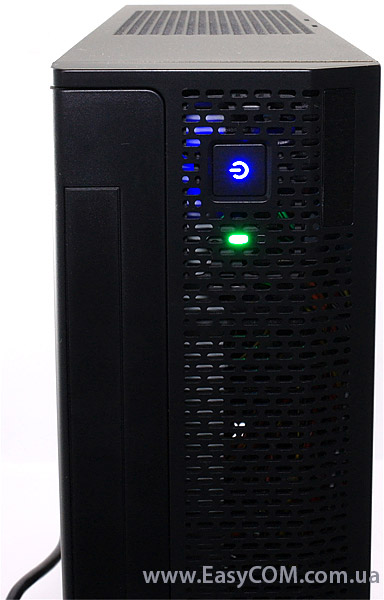

За даним фото можна повною мірою оцінити «ілюмінацію» передньої панелі під час роботи комп'ютера.

Нижня панель обладнана чотирма невеликими гумовими ніжками, що дуже завбачливо з боку виробника.

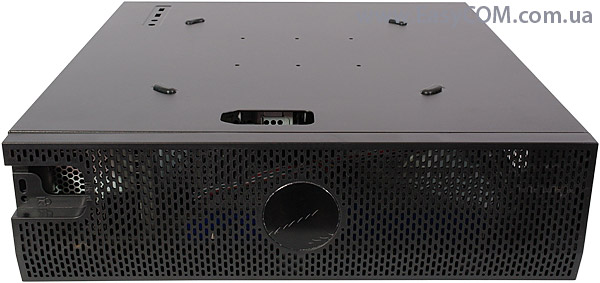

Задня панель зроблена у вигляді сіточки з поздовжніми перфорованими гніздами і є свого роду великою декоративною «заглушкою», яка приховує всі роз’єми та отвори для карт розширення. Від цього корпус AVANCE H100, безсумнівно, виграв у плані дизайну, але втратив з погляду зручності використання роз’ємів на інтерфейсній панелі материнської плати та встановлених карт розширення. У принципі, кабелі до пристроїв, які підключені постійно (мишка, клавіатура, монітор і так далі), можна вивести назовні через спеціальний отвір. Не кожен же день ми їх перепідключаємо. А от з використанням флешки виникнуть проблеми, тому що доступ до роз’ємів USB на інтерфейсній панелі материнської плати буде закритий. Це до певної міри обмежує функціональність усієї системи.

Зрештою, дану панель можна не встановлювати, тоді задня стінка матиме більш звичний (щоправда, менш привабливий) вигляд. Зате функціональність комп'ютера не постраждає. Загалом, користувач сам може вирішити який саме варіант є кращим для нього.

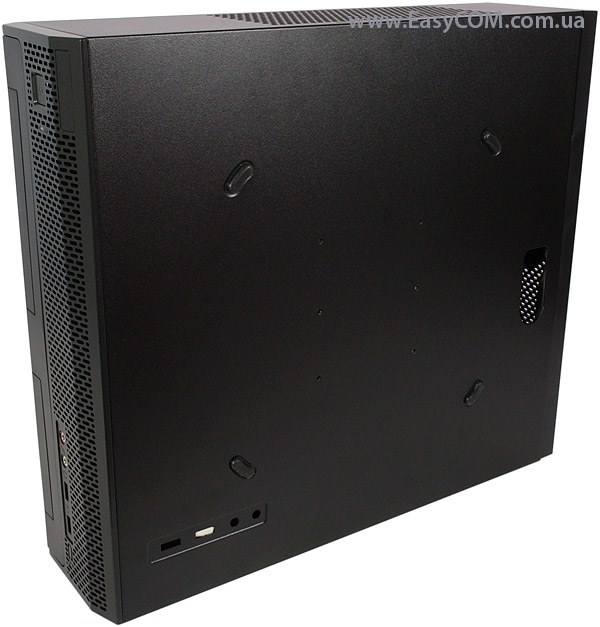

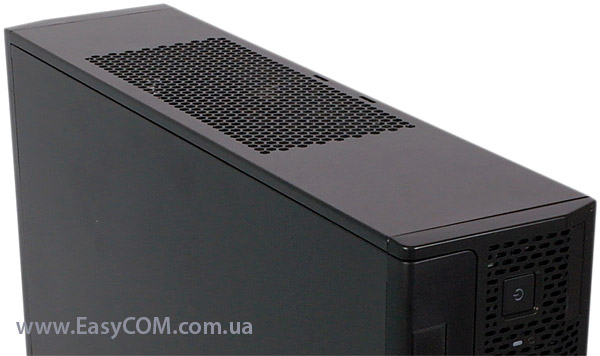

Вентиляційні отвори пророблені й у бічних панелях. Перфорована область на лівій панелі має розміри 70х70 мм, а на правій - 180х80 мм. Як бачимо, виробник приділив велику увагу вентиляції корпусу, що повинно позитивним чином позначитися на температурі комплектуючих усередині.

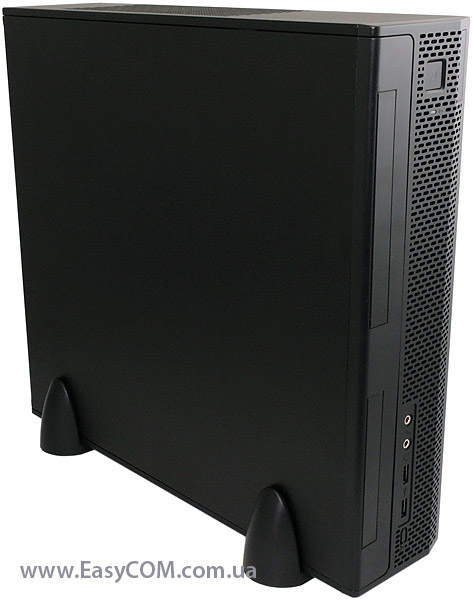

Ніжки-підставки зроблені із пластику та мають по дві гумові прокладки на дні. Це підвищить стійкість корпусу у вертикальному положенні, а також збереже меблі від подряпин.

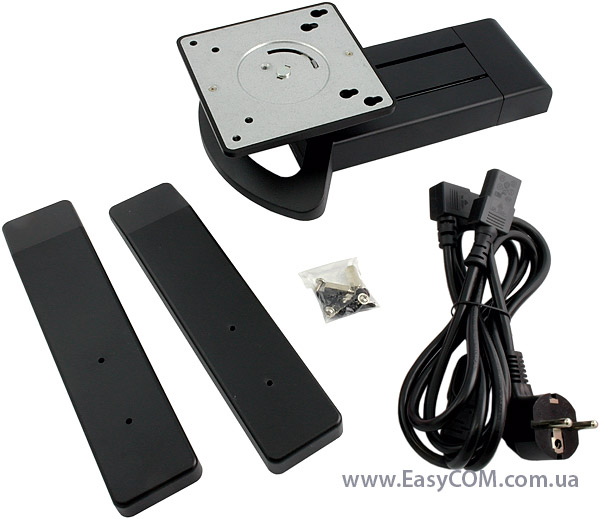

А тепер розглянемо варіант використання корпусу в якості моноблока із прикріпленим монітором. Для початку ознайомимося з елементами, які знадобляться користувачу в цьому випадку (усі вони присутні в комплекті поставки):

• кріплення для дисплеїв із плоским екраном (стандарт VESA FDMI, сумісний з усіма сучасними моніторами);
• ніжки для встановлення корпусу в вертикальному положенні;
• набір кріпильних гвинтів;
• мережевий шнур живлення з вилками для блока живлення та монітора.

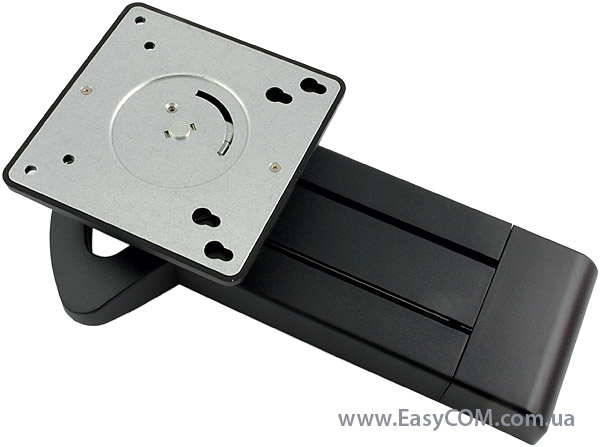

Частину цих компонентів варто розглянути більш детально. Почнемо із кріплення для LCD-монітора.

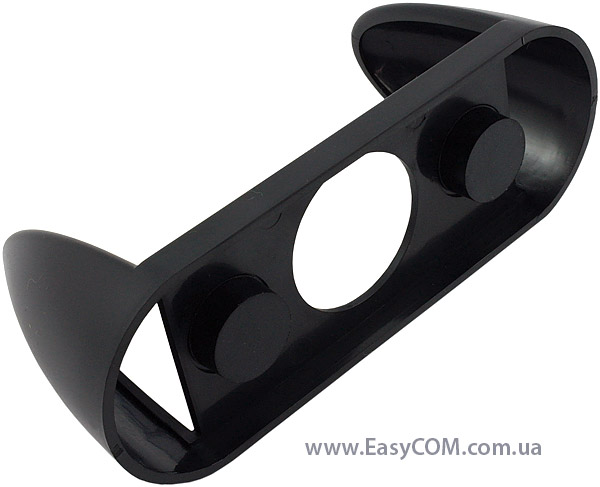

Дане кріплення доволі функціональне. Тут передбачена можливість обертання монітора на 360, а також регулювання по висоті (80 мм). Згідно зі специфікацією, кріплення розраховане на навантаження до 5,5 кг. Це означає, що до AVANCE H100 без проблем можна буде прикріпити навіть 24-дюймовий монітор, головне щоб його вага не перевищувала зазначеного вище числа.

Усередині кріплення знаходиться металева рама, так що про жорсткість і надійність конструкції можна не переживати.

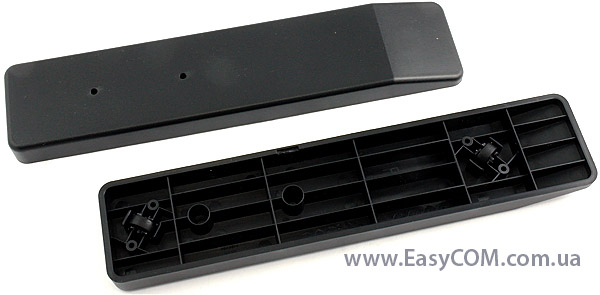

Відразу відзначимо, що при встановленні монітора на AVANCE H100 потрібно використовувати спеціальні ніжки. Вони більш довгі та широкі ніж ті, які ми розглядали на початку статті. Кожна ніжка зроблена із пластику та обладнана двома гумовими круглими вставками, що, знову ж, збереже меблі від можливих подряпин, а також спростить переміщення всього моноблока по столу.

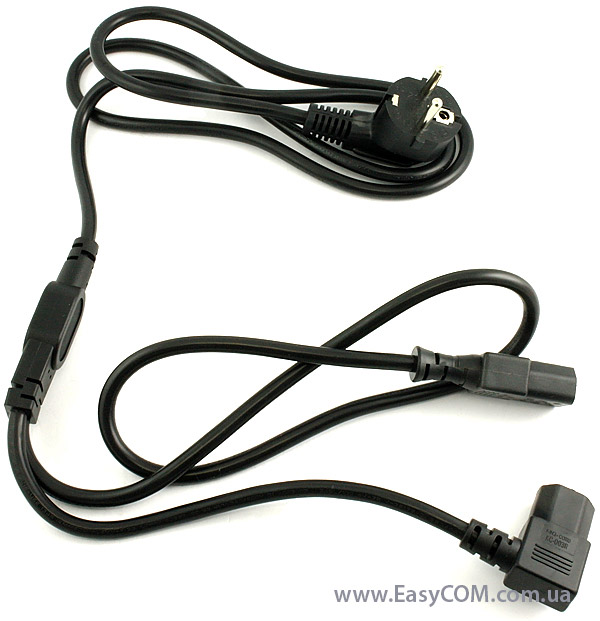

Мережевий шнур живлення має вигляд перехідника із двома вилками на кінцях. Це дозволить від однієї розетки заживити одночасно і монітор, і комп'ютер. При цьому зменшиться кількість проводів, які виходять із системи.

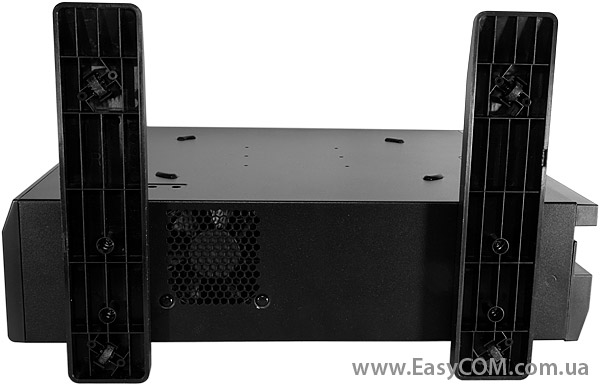

Складання моноблока проводиться досить просто. У першу чергу потрібно прикріпити дві ніжки:

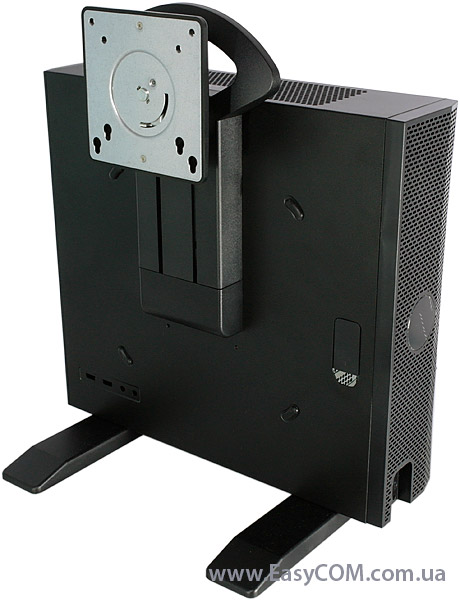

Потім встановити кріплення для монітора:

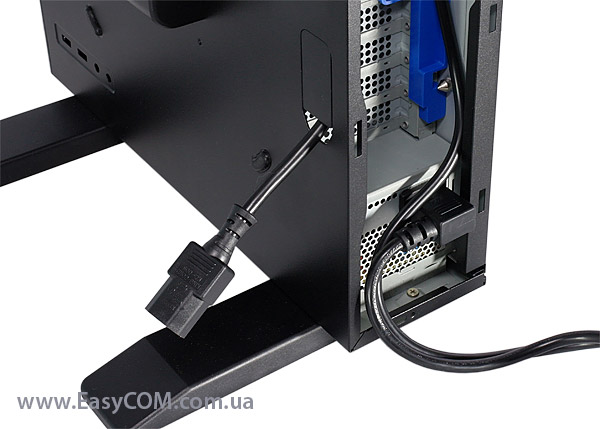

Далі потрібно приєднати мережевий шнур живлення з комплекту поставки:

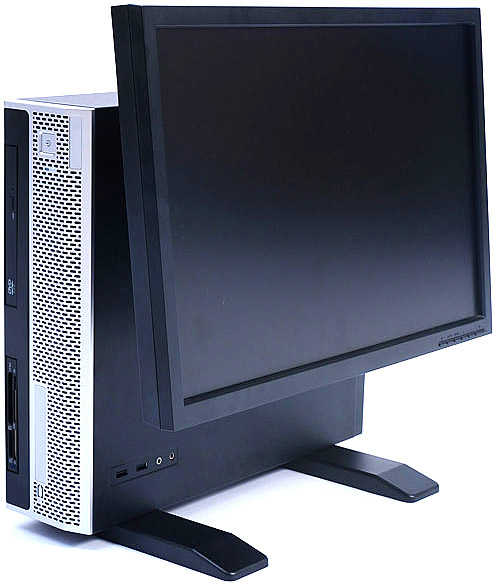

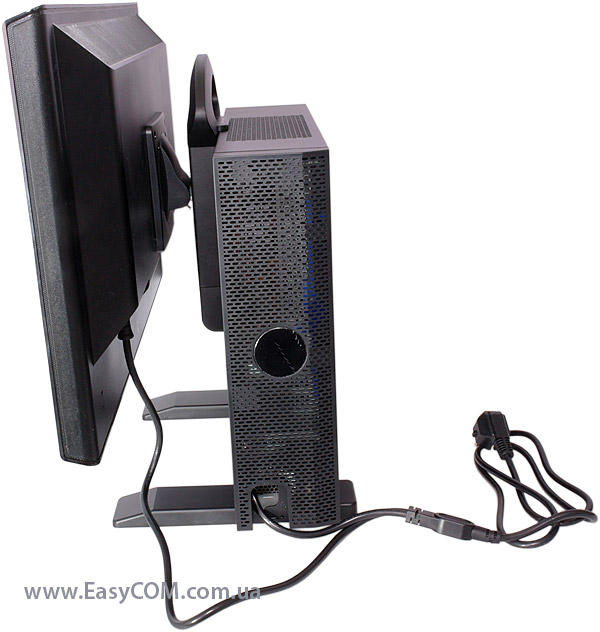

А в самому кінці прикріпити безпосередньо монітор. У підсумку зібраний моноблок на основі корпусу AVANCE H100 буде виглядати таким чином:

Внутрішнє обладнання

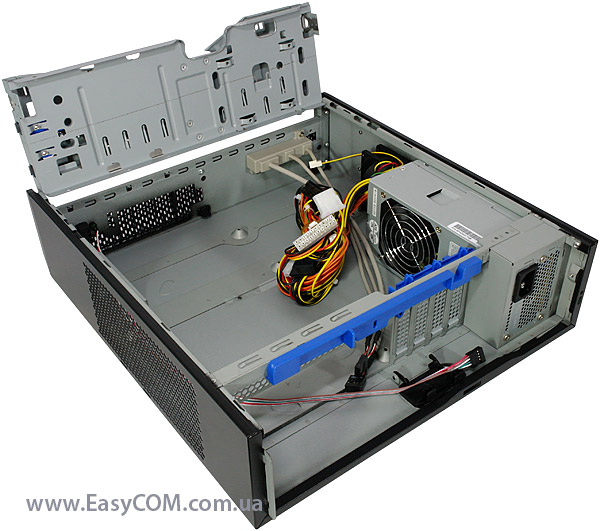

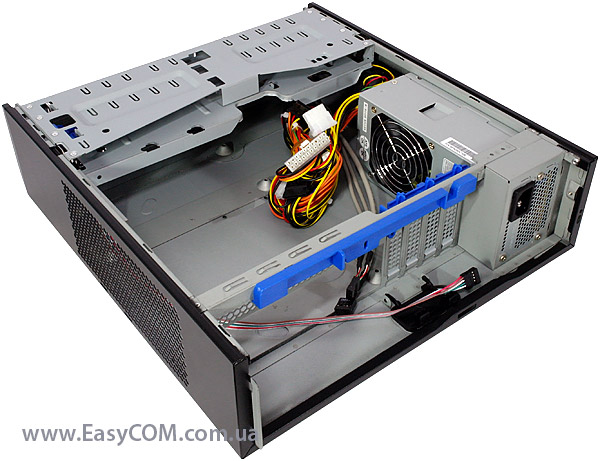

Конструкція шасі досить оригінальна. Нижня його частина відведена для встановлення материнської плати, а для вінчестерів і приводів передбачена окрема «полиця», що повертається. Також відзначимо наявність внутрішнього компактного блока живлення форм-фактору TFX12V, який ми окремо розглянемо трохи пізніше.

«Полиця» має дві ніші: ліва призначена для встановлення низькопрофільного (slim) оптичного приводу, а права - для кардрідера.

У нижній частині полиці знаходиться посадкове місце під вінчестер. Воно розраховане на жорсткий диск розміром тільки 3,5 дюйма. Для забезпечення активної циркуляції повітря усередині корпусу на одній з бічних стінок попереньо встановлений 70-мм вентилятор. На протилежній бічній стінці є ще одне посадкове місце для низькопрофільного (15 мм) 80-мм вентилятора. Щоправда в цьому випадку вже сам вентилятор доведеться купувати окремо.

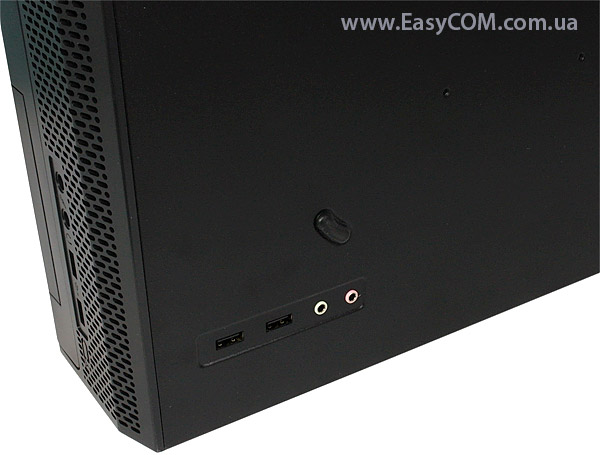

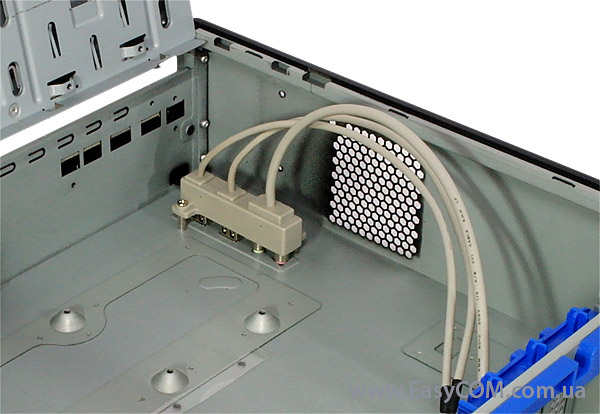

Колодка з портами зроблена знімною. Її можна прикріпити як на передню, так і на нижню частину корпусу.

У результаті доступ до аудіороз’ємів і портів USB навіть у вертикальному положенні корпусу буде дуже зручним.

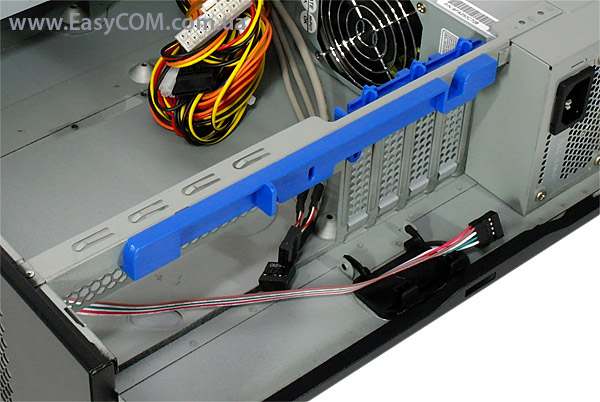

На задній частині шасі є чотири посадкові місця для карт розширення. Повноцінна відеокарта сюди не поміститься, потрібно використовувати тільки низькопрофільні варіанти.

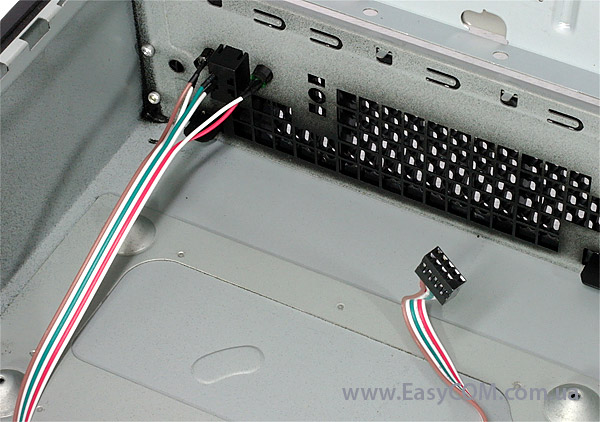

Ще один момент, на який обов'язково потрібно звернути увагу при купівлі AVANCE H100 - це те, що колодка для підключення передньої панелі корпусу до материнської плати зроблена цільною та підійде не до всіх плат. Чим керувався виробник у цьому випадку - незрозуміло.

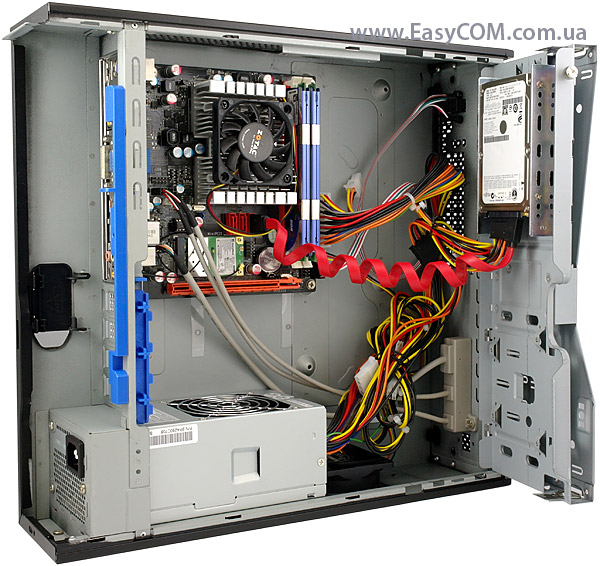

Встановлення системи на базі microATX або mini-ITX материнської плати не повинно викликати великих труднощів. Завдяки продуманій конструкції «полиці» для вінчестера та приводів, доступ до всіх комплектуючих дуже хороший. Заміну будь-якого пристрою можна буде виконати без демонтажу всієї системи.

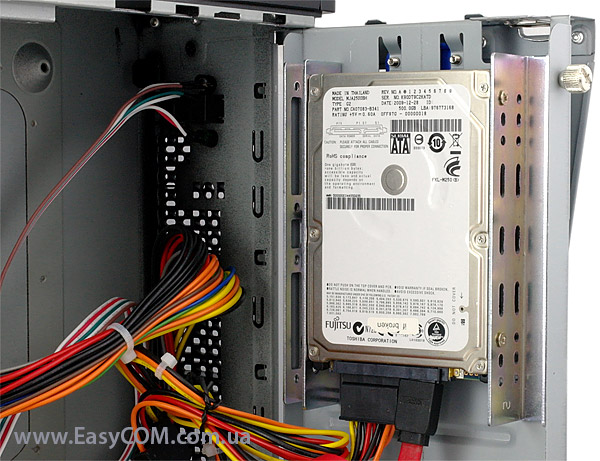

Як видно з фото, встановлення 2,5-дюймового вінчестера цілком можливе, щоправда довелося скористатися додатковими стійками-перехідниками, яких немає в комплекті поставки. Їх потрібно купувати окремо.

Встановлений блок живлення

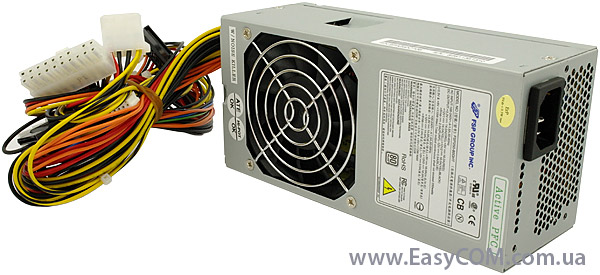

У якості блока живлення використовується модель виробництва компанії FSP Group - FSP250-60GHT потужністю 250 Вт. Ми вирішили детальніше розглянути дане джерело живлення, адже його продуктивність і ефективність також багато в чому впливають на функціональність корпусу.

FSP250-60GHT належить до компактних блоків живлення (стандарт TFX12V), які розроблені спеціально для мінікомп’ютерів. Для порівняння, габарити FSP250-60GHT рівні 175х70х85 мм, тоді як повнорозмірного джерела живлення формату ATX - 160х150х86 мм.

Специфікація блока живлення FSP250-60GHT:

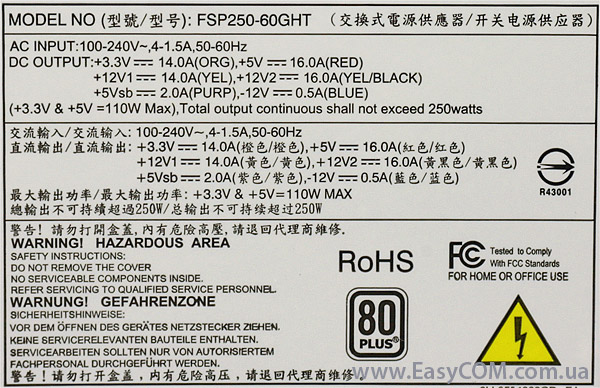

На бічній стінці виробник помістив етикетку з технічними характеристиками. Канал +12В розбитий на дві лінії по 14 А та 16 А, а от сумарне навантаження виробник «забув» вказати, хоча саме цей параметр найважливіший. Проаналізувавши внутрішнє обладнання FSP250-60GHT, ми дійшли висновку, що навряд чи канал +12В зможе витягнути більше 200-220 Вт (приблизно 17-18 А). Але, з іншого боку, 17-18 А по +12В цілком вистачить для компактної системи, навіть із зовнішньою низькопрофільною відеокартою. Лінії +3,3В і +5В мають максимальну сумарну потужність 110 Вт і здатні витримати навантаження 14 А і 16 А відповідно.

Відзначимо, що блок живлення FSP250-60GHT може експлуатуватися в широкому діапазоні вхідної напруги (у межах від 100 В до 240 В), що для наших електромереж буде зовсім не зайвим.

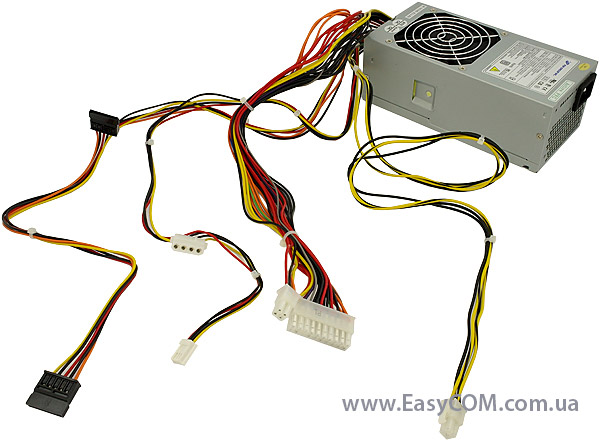

Кабелі живлення зроблені по традиційному принципу - розпаяні на платі та виходять назовні через круглий отвір на задній стінці блока живлення.

Усі доступні типи роз’ємів, а також довжина проводів, наведені в таблиці:

Кількості роз’ємів і довжини проводів FSP250-60GHT цілком вистачить щоб заживити всі необхідні пристрої усередині корпусу AVANCE H100. Декому може здатися, що одного роз’єму PATA може бути недостатньо, але для мінікомп’ютера це не настільки критично. До того ж завжди можна використовувати перехідники, які коштують копійки. Основний 20+ 4-контактний роз’єм живлення ATX зроблений у розбірному виді.

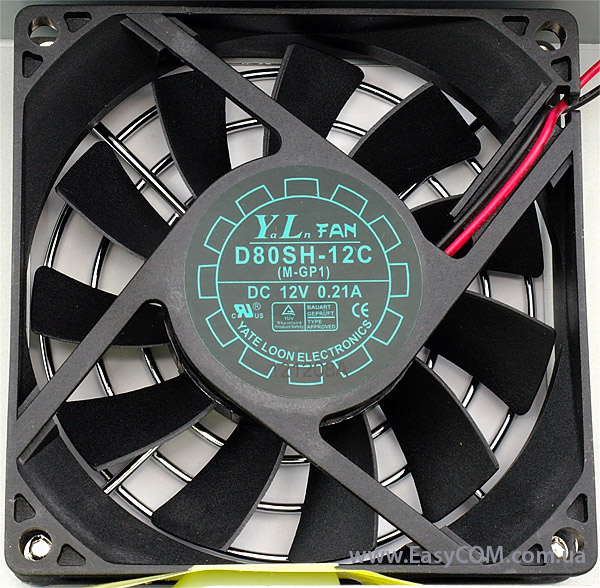

Також ми не упустили можливістю заглянути всередину блока живлення FSP250-60GHT і проаналізувати його технічну «начинку». У першу чергу нас цікавив встановлений у ньому вентилятор. Для забезпечення активної циркуляції повітря використовується 80-мм вентилятор виробництва компанії Yate Loon, модель D80SH-12C. Буква «S» у маркуванні вказує на те, що тут застосований підшипник ковзання. Повна специфікація даного вентилятора наведена в таблиці:

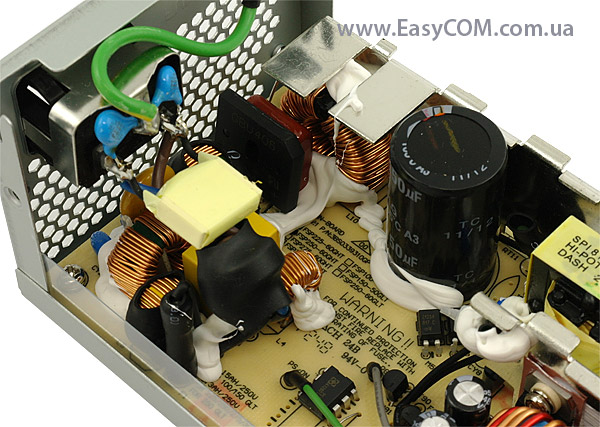

Якість реалізації використовуваної в блоці живлення FSP250-60GHT платформи досить хороша. Тут присутні і повноцінний вхідний EMI-фільтр, і модуль корекції коефіцієнта потужності (APFC). Накопичувальний конденсатор (150 мкФ х 420 В) виготовлений тайванською компанією Teapo і належить до високотемпературної серії (до 105°С).

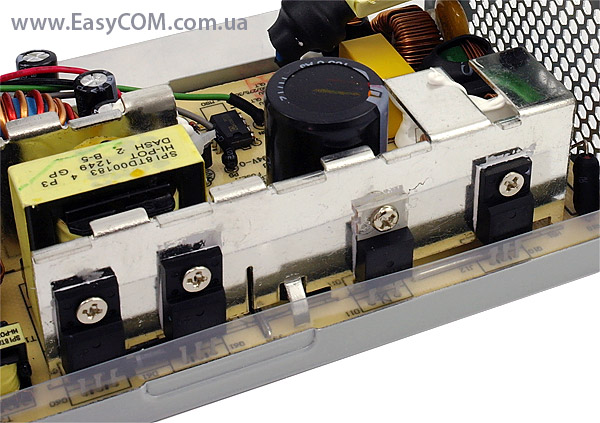

Усі силові елементи у високовольтній частині охолоджуються за допомогою одного великого радіатора. Праворуч розташовані два ключі головного перетворювача 5N50, а ліворуч - компоненти APFC (діод Шотткі та польовий транзистор). Зі зворотної сторони радіатора знаходиться діодний міст.

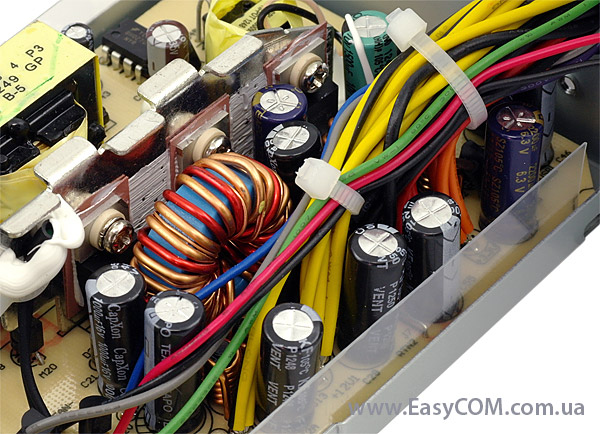

У низьковольтній частині розташований ще один радіатор, який відповідає за охолодження трьох діодних збірок, по одній на кожний канал. Стабілізація напруги живлення організована по груповому принципу: один дросель для +5В та +12В і окрема котушка для лінії +3,3В. Для фільтрації пульсацій використані конденсатори в основному від Capxon і Teapo, якість яких можна вважати середньою.

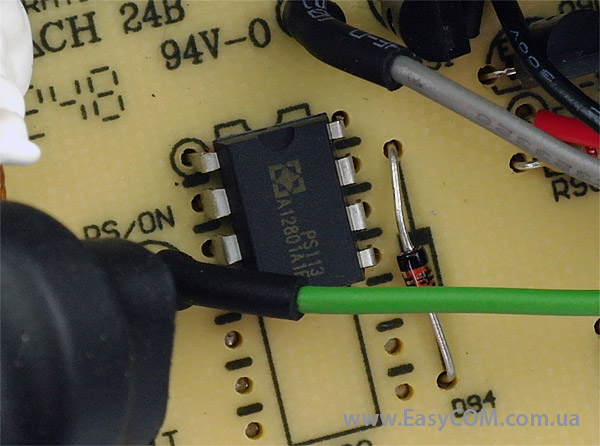

Система захистів основана на мікросхемі PS113. Даний чіп контролює вихідні напруги (UVP/OVP) на всіх трьох каналах, а також забезпечує захист від короткого замикання (SCP). У принципі, стандартний набір для блоків живлення подібного рівня.

Загалом, FSP250-60GHT є досить хорошим блоком живлення. Зірок з неба не хапає, але зроблений досить якісно, а всередині використані компоненти далеко не останнього рівня.

Тестування

У процесі тестування ми використовували наступне обладнання:

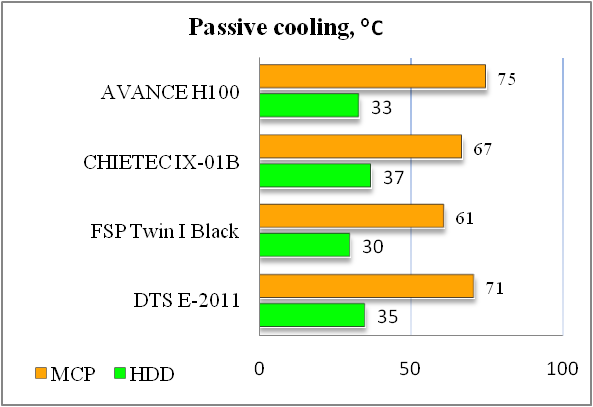

Тестування нагрівання комплектуючих ми проводили у двох режимах: при пасивному охолодженні (графік Passive cooling) – вентилятор з радіатора материнської плати був знятий; при активному охолодженні (графік Active cooling) – вентилятор був встановлений.

Нагрівання материнської плати усередині AVANCE H100 при максимальному навантаженні на систему в режимі пасивного охолодження склало 75⁰С, що є посереднім результатом у порівнянні з іншими корпусами форм-фактору mini-ITX. Відсутність вентиляційних отворів напроти процесорного роз’єму дає про себе знати.

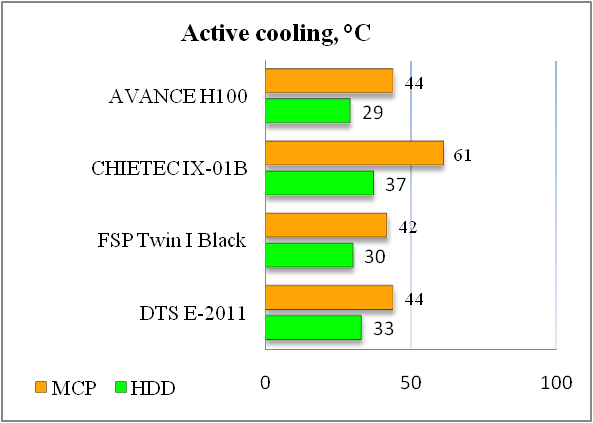

Зате в активному режимі охолодження ситуація кардинально змінюється. Температурні показники в цьому випадку набагато кращі. За рівнем нагрівання компонентів AVANCE H100 у числі лідерів і лише дещо поступається корпусу FSP Twin I Black.

Тому можна із упевненістю стверджувати, що будь-яка материнська плата з усередині корпусу AVANCE H100 буде «почувати себе» цілком комфортно.

Висновки

Про AVANCE H100 можна писати багато, тому що це дійсно досить функціональний і в той же час порівняно компактний корпус. Його можна використовувати у вертикальному та горизонтальному положенні, а також у складі моноблока. У комплекті поставки є всі необхідні компоненти для кріплення монітора до корпусу, а заявлене навантаження 5,5 кг дозволить встановити навіть пристрої з діагоналлю 24 дюйма. AVANCE H100 оснащений якісним 250-ватним блоком живлення від FSP Group, чого з головою вистачить навіть для продуктивної міні-системи. Ще однією перевагою AVANCE H100 є те, що при малих розмірах сюди можна встановити материнські плати як формату mini-ITX, так і microATX. А це, у свою чергу, суттєво збільшує список комплектуючих для складання комп'ютера. Щоправда, повнорозмірну відеокарту сюди «запхнути» не вийде. Ширина корпусу дозволяє встановити тільки низькопрофільний варіант.

Недоліком, на наш погляд, є відсутність кріплень для SSD, а також портів USB 3.0 на передній панелі корпусу. Хоча при купівлі відповідних компонентів (спеціальних кріплень-перехідників у першому випадку та заглушки з роз’ємами USB 3.0 у другому) ці проблеми можна легко вирішити.

Даний корпус у вітчизняних магазинах можна знайти за ціною 140 доларів, що, з урахуванням усього вищесказаного, є цілком прийнятною сумою.

Переваги:

• якісне виконання корпусу та шасі (сталь товщиною 0,6 мм);
• можливість встановлення плат формату microATX при порівняно невеликих габаритах корпусу (341 х 95 х 380 мм);
• можливість використання корпусу у вертикальному та горизонтальному положенні;
• можливість кріплення до корпусу моніторів вагою до 5,5 кг;
• наявність чотирьох посадкових місць для встановлення плат розширення;
• якісний внутрішній блок живлення FSP250-60GHT потужністю 250 Вт;
• можливість встановлення оптичного приводу (slim) і кардрідера;
• наявність гумових ніжок, які оберігають поверхню меблів від подряпин;
• наявність попередньо встановленого 70-мм системного вентилятора;
• можливість кріплення колодки з аудіопортами та роз’ємами USB на передню та задню панелі.

Особливості:

• можливість встановлення тільки низькопрофільних відеокарт та карт розширення;
• відсутність клавіші «RESET»;
• для живлення вінчестерів передбачений тільки один роз’єм SATA;
• задня знімна декоративна панель перекриває доступ до виходів на материнській платі;
• колодка для підключення передньої панелі корпусу до материнської плати зроблена цілісною та підійде не до всіх плат.

Недоліки:

• відсутність роз’ємів USB 3.0 на передній панелі;
• відсутність кріплень для вінчестерів розміром 2,5 дюйма.

Автор: Сергій Мещанчук
Переклад: Олесь Пахолок

Висловлюємо подяку компанії Syntex, дистриб'ютору продукції AVANCE TECHNOLOGIES, за наданий для тестування корпус.

Висловлюємо подяку компаніям ZOTAC і Kingston за надане для тестового стенду обладнання.
