Огляд відеокарти MSI Radeon HD 5770 HAWK
23-02-2010
Під час тестування використовувався Стенд для тестування Відеокарт №2
| Процесор | Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 12 МБ) @3,8 ГГц |
| Материнські плати | ZOTAC NForce 790i-Supreme (LGA775, nForce 790i Ultra SLI, DDR3, ATX)GIGABYTE GA-EP45T-DS3R (LGA775, Intel P45, DDR3, ATX) |
| Кулери | Noctua NH-U12P (LGA775, 54,33 CFM, 12,6-19,8 дБ)Thermalright SI-128 (LGA775) + VIZO Starlet UVLED120 (62,7 CFM, 31,1 дБ) |
| Додаткове охолодження | VIZO Propeller PCL-201 (+1 slot, 16,0-28,3 CFM, 20 дБ) |
| Оперативна пам'ять | 2x DDR3-1333 1024 MБ Kingston PC3-10600 (KVR1333D3N9/1G) |
| Жорсткі диски | Hitachi Deskstar HDS721616PLA380 (160 ГБ, 16 МБ, SATA-300) |
| Блоки живлення | Seasonic M12D-850 (850 Вт, 120 мм, 20 дБ)Seasonic SS-650JT (650 Вт, 120 мм, 39,1 дБ) |
| Корпус | Spire SwordFin SP9007B (Full Tower) + Coolink SWiF 1202 (120x120x25, 53 CFM, 24 дБ) |
| Монітор | Samsung SyncMaster 757MB (DynaFlat, 2048x1536@60 Гц, MPR II, TCO'99) |
Продуктивність MSI Radeon HD 5770 HAWK при розгоні графічного процесора в заводських умовах на всього 25 МГц всередньому стала на 1-2% вище такої у еталонного рішення, що не дає приводу казати про будь-яку реальну перевагу. Але переваги надійності роботи і тиші при гарних ігрових навантаженнях у нашому тестуванні були наявними. При комплектації нової ігрової системи і бажанні одержати по-справжньому надійний, ефективний і безшумний продукт за прийнятну ціну варто звернути увагу на прискорювач MSI Radeon HD 5770 HAWK, як цілком збалансоване рішення.
Утиліта MSI Afterburner
Для розгону ми скористалися рекомендованою виробником утилітою MSI Afterburner.
Зупинимося на здібностях MSI Afterburner більш докладно:

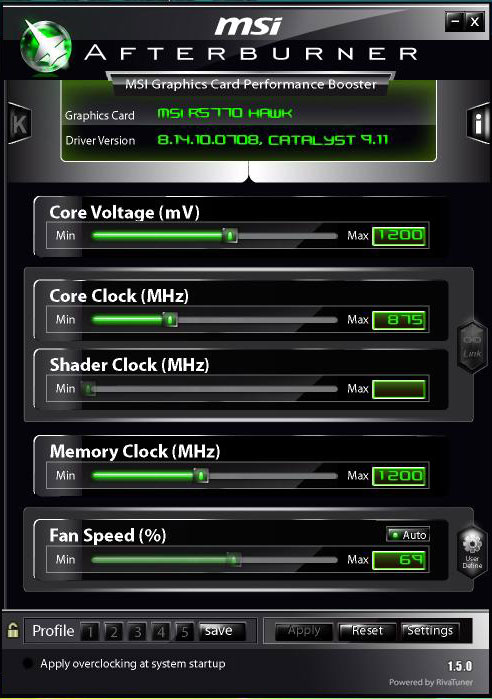

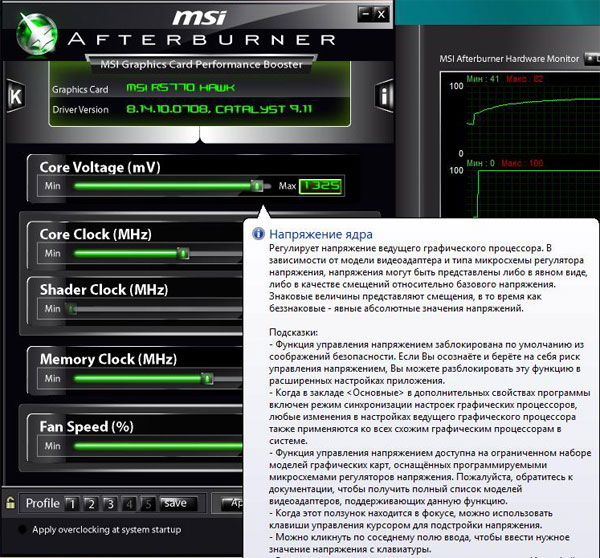

Основне вікно дозволяє залежно від можливостей самої відеокарти підвищувати або знижувати напругу на ядрі, змінювати частоту роботи ядра, (частоту роботи шейдерних блоків для відеокарт NVIDIA), частоту роботи встановленої на відеокарту пам'яті, швидкість обертання вентиляторів системи охолодження. А також можна зберегти задані налаштування або вибрати раніше збережений профіль зі списку.

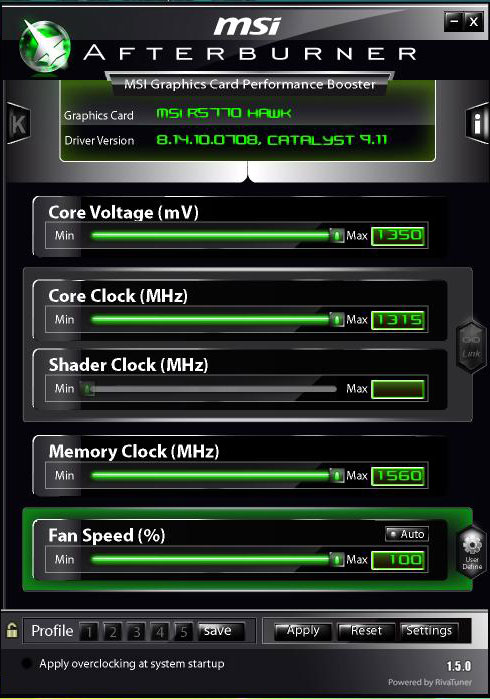

Максимально можливі значення налаштувань:
- Core Voltage - 1350 мВ;
- Core Clock - 1315 МГц;
- Memory Clock - 1560 МГц;
- Fan Speed - 100%.

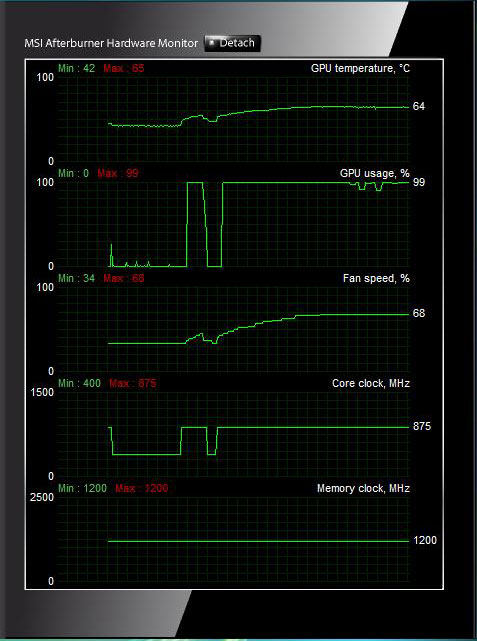

Праворуч від основного вікна викликаються графіки моніторингу:
- Температури роботи GPU;
- Завантаження GPU;
- Швидкості обертання вентиляторів;
- Зміни частот ядра GPU;
- Зміни частоти пам'яті.

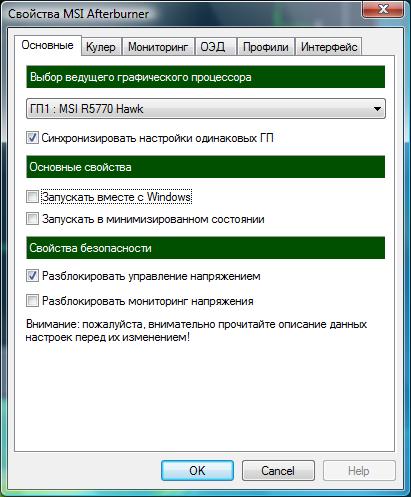

Використовуючи кнопку «Settings» можна потрапити в меню налаштувань самої утиліти.
Тут можна вибрати провідний графічний процесор, встановити режим синхронізації налаштувань для двох однакових відеокарт. Вибрати можливість автоматичного запуску утиліти при старті операційної системи і її режим запуску. Можна відключити або включити керування напругою GPU, а також його моніторинг.

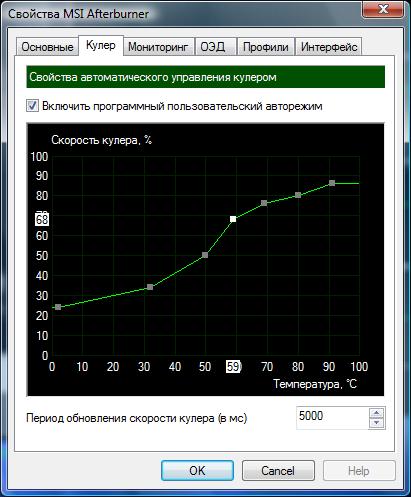

Є цікаві можливості з налаштування режимів роботи вентиляторів системи охолодження. Залежність швидкості від нагрівання GPU можна задавати вручну, а також зробити зміну швидкості обертання плавним або східчастим чином залежно від нагрівання.

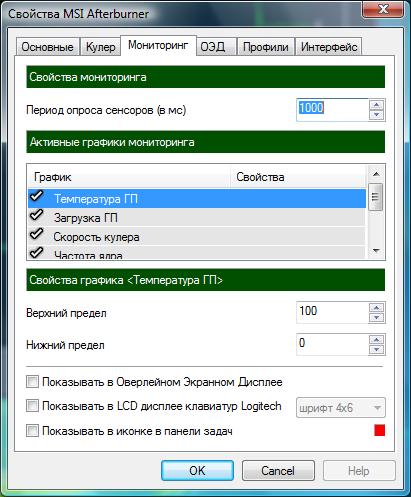

Можна змінювати властивості моніторингу, задаючи період опитування сенсорів (у мс), включати або відключати графіки моніторингу, змінювати властивості графіка температури ГП, задаючи верхню і нижню межу осі моніторингу. Тут же можна задавати способи виведення необхідних величин моніторингу на: Оверлейном Екрані Дисплея, в LCD-дисплеї клавіатур Logitech, показувати в іконці панелі завдань. Для зручності можна встановити розмір шрифту виведених значень і їх колір.

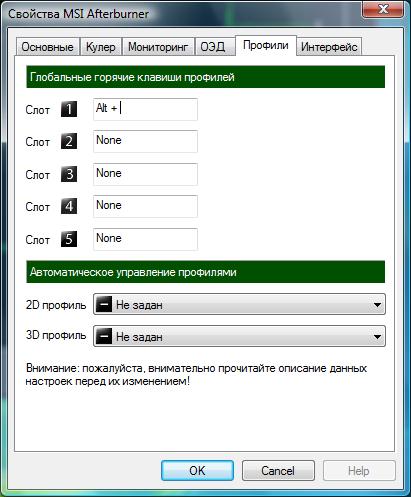

На вкладці «Профілі» можна визначити гарячі клавіші і задати частотну схему роботи для режимів 2D і 3D.

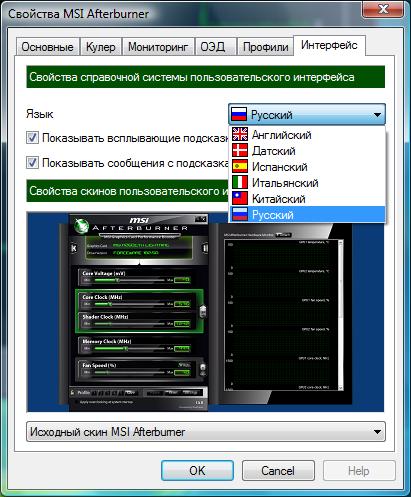

В останній закладці встановлюються властивості довідкової системи і інтерфейсу користувача.

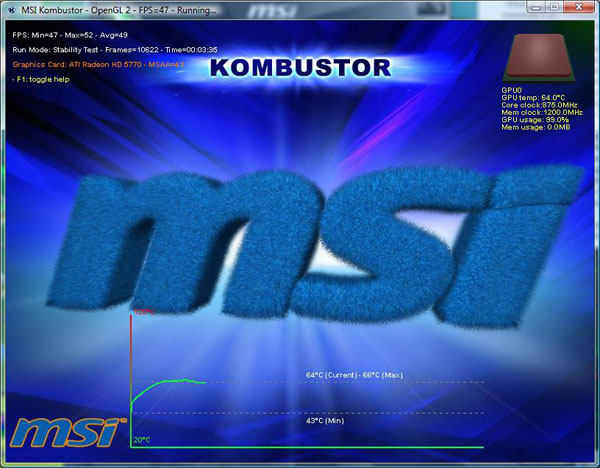

Важливим компонентом MSI Afterburner є модуль перевірки стабільності відеокарти - MSI Kombustor, який, як багато хто може помітити, заснований на популярній утиліті FurMark.
Розгін MSI Radeon HD 5770 HAWK

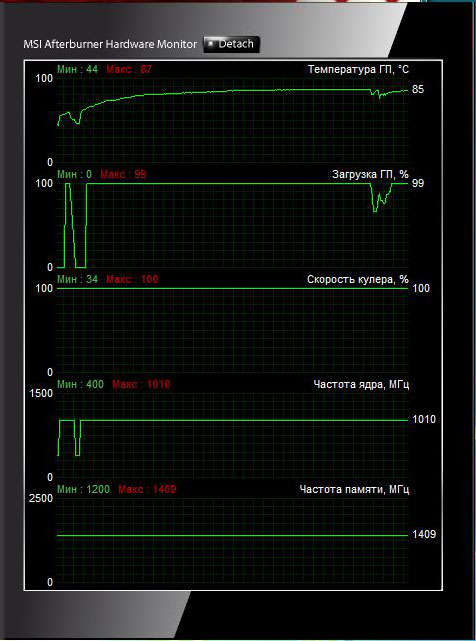

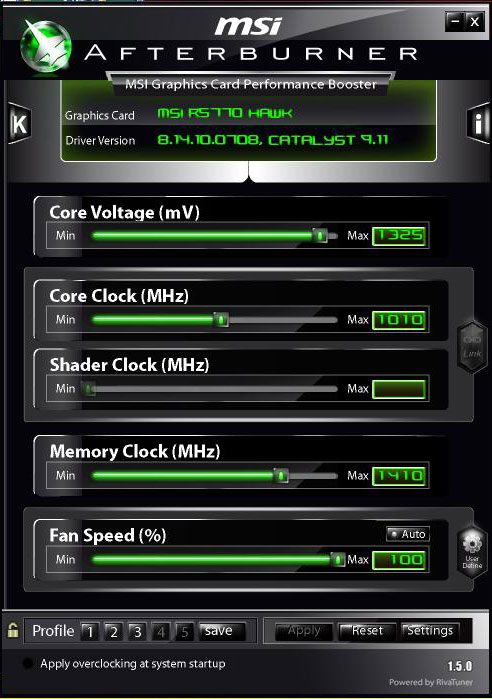

Отже, приступимо безпосередньо до процедури розгону. Відеокарта при охолодженні своєю стандартною турбіною змогла стабільно функціонувати на досить високих частотах: 1010 МГц для графічного ядра (+15%) і 1410 МГц (+17%) для відеопам'яті, що забезпечило її функціонування на ефективній частоті 5640 МГц. Це гарний результат, але він місцями навіть трохи гірше отриманого нами на «референсній» відеокарті, протестованій в «Огляді ASUS Radeon HD 5770 на GPU ATI RV840».
При розгоні була піднята напруга на GPU до 1325 мВ. При максимальній швидкості обертання вентиляторів турбіни - 4800 об/хв, спостерігався сильний рівень шуму, але виставивши автоматичний режим ми одержали температуру близько 87 °С у стані розгону з цілком комфортним рівнем шуму, який забезпечувався 80% швидкості обертання вентиляторів.
|
Тестовий пакет |
Стандартні частоти |
Розігнана відеокарта |
Приріст продуктивності, % | |
|
Futuremark 3DMark'06 |
3DMark Score |
17039 |
18450 |
8,28 |
|
SM2.0 Score |
6559 |
7223 |
10,12 | |
|
HDR/SM3.0 Score |
7772 |
8581 |
10,41 | |
|
Futuremark 3DMark Vantage |
Performance |
9939 |
11170 |
12,39 |
|
Serious Sam 2, Maximum Quality, AA4x/AF16x, fps |
1600x1200 |
108,9 |
123,5 |
13,41 |
|
2048x1536 |
75,6 |
86,7 |
14,68 | |
|
Prey, Maximum Quality, AA4x/AF16x, fps |
1600x1200 |
144,0 |
151,1 |
4,93 |
|
2048x1536 |
122,0 |
131,7 |
7,95 | |
|
Call Of Juarez, Maximum Quality, NO AA/AF, fps |
1280x1024 |
106,45 |
119,88 |
12,62 |
|
1600x1200 |
83,86 |
96,47 |
15,04 | |
|
2048x1536 |
58,12 |
67,92 |
16,86 | |
|
Call Of Juarez, Maximum Quality, AA4x/AF16x, fps |
1280x1024 |
86,71 |
99,21 |
14,42 |
|
1600x1200 |
69,64 |
81,31 |
16,76 | |
|
2048x1536 |
49,11 |
56,61 |
15,27 | |
|
Crysis, Maximum Quality, NO AA/AF, fps |
1280x1024 |
58,47 |
66,41 |
13,58 |
|
1600x1200 |
44,62 |
50,53 |
13,25 | |
|
2048x1536 |
30,23 |
34,46 |
13,99 | |
|
Crysis, Maximum Quality, AA4x/AF16x, fps |
1280x1024 |
52,86 |
60,38 |
14,23 |
|
1600x1200 |
42,44 |
48,29 |
13,78 | |
|
2048x1536 |
28,66 |
32,98 |
15,07 | |
|
Far Cry 2, Maximum Quality, NO AA/AF, fps |
1280x1024 |
68,58 |
76,60 |
11,69 |
|
1600x1200 |
60,90 |
68,47 |
12,43 | |
|
2048x1536 |
47,68 |
53,82 |
12,88 | |
|
Far Cry 2, Maximum Quality, AA4x/AF16x, fps |
1280x1024 |
53,07 |
59,99 |
13,04 |
|
1600x1200 |
44,63 |
50,71 |
13,62 | |
|
2048x1536 |
33,23 |
37,76 |
13,63 | |
Згідно таблиці, приріст продуктивності становить до 14-15%, що сумарно навіть трошки менше ніж у відеокарти «референсного» дизайну. Такі результати, не дивлячись на всі вищі описані нововведення компанії MSI - використання елементів підвищеної стабільності роботи, спеціальну фірмову утиліту розгону і поліпшену систему живлення GPU, не дадуть даній відеокарті претендувати на звання кращого вибору для оверклокера, але цілком задовольнять потреби в гарному розгоні звичайного користувача.
Висновки
Відеокарта MSI Radeon HD 5770 HAWK цілком якісне, надійне і працездатне рішення. Повноцінна комплектація, індивідуальний і продуманий дизайн зовнішнього вигляду відеокарти з ефективною і тихою системою охолодження Twin Frozr II, явно привернуть увагу навіть досвідченого користувача. Дуже сподобалося супутнє програмне забезпечення, яке реалізує високу гнучкість у налаштуванні, що забезпечує всі потреби розгону і тестування стабільності відеокарти. Віртуальну 7+1-фазну систему живлення відеокарти складно назвати її перевагою, адже в практичних тестах, а зокрема при розгоні, ми не змогли досягти від відеокарти більшого, ніж при розгоні «референсного» рішення. У наявності також деяке зменшення функціоналу - тут всього один вихід DVI, замість двох у еталонного прискорювача, і, також, один роз’єм підключення містка ATI CrossFireX, що не дасть об'єднати більше пари відеокарт в системі.
Окремо варто відзначити відмінність роботи протестованої відеокарти від її еталонної версії в режимі простою. Частота GPU в MSI Radeon HD 5770 HAWK при відсутності навантаження рівна 400 МГц, а пам'яті 1200 МГц, в той час як у «референсного» зразка ці показники падають до 157 МГц і 300 МГц відповідно, що явно робить рішення від компанії MSI більш «ненажерливим» і більш гарячим. Таким чином, випробуваний зразок можна охарактеризувати як цікаве рішення для звичайного користувача, яке відрізняється ефективною і тихою системою охолодження. Відеокарта MSI Radeon HD 5770 HAWK повноцінно підтримує всі нові ігри, та її можна сміло порекомендувати як доступне, але цілком функціональне і швидке рішення для оснащення повноцінної ігрової системи середнього класу.
Переваги:
- використання високонадійних і стабільних елементів військового призначення;
- функціональне і гнучке в налаштуванні супровідне програмне забезпечення;
- система охолодження підвищеної продуктивності з досить тихою роботою;
- присутність у комплекті поставки перехідника живлення;
- підтримка технології ATI Eyefinity;
- наявність контактних майданчиків для вимірів напруг на ядрі та пам'яті відеокарти;
- поліпшена система живлення.
Недоліки:
- всього один DVI;
- один роз’єм для містка ATI CrossFireX;
- більш високе енергоспоживання в режимі бездіяльності.
Автор: Валерій Паровишник
Переклад: Анна Смірнова
Висловлюємо подяку українському представництву компанії Micro-Star Int'l Co.,Ltd. за надану для тестування відеокарту.
Дякуємо компаніям Coolink-Europe, Noctua, Sea Sonic, Spire, VIZO і ZOTAC за надане для тестового стенду обладнання.
