Огляд Seasonic FOCUS GX-1000 ATX 3.1: оновлений блок живлення з дуже якісним наповненням

П’ять років тому у нас на тестуванні вже був кіловатний Seasonic FOCUS GX-1000 — пристрій, який справді є за що похвалити. Сертифікація 80 PLUS Gold, повномостова схема, DC-DC-перетворювачі у вторинному колі, виключно японські конденсатори, вентилятор на гідродинамічному підшипнику та ефективна система охолодження — все це робило його дуже цікавим рішенням у своєму класі. Втім, компанія Sea Sonic Electronics вирішили провести модернізацію цієї моделі, додавши конектор PCIe 5.1 та низку інших сучасних рішень.

Тож до нашої тестової лабораторії потрапив оновлений Seasonic FOCUS GX-1000 ATX 3.1, про всі зміни та особливості якого ми постараємося розповісти далі.

Специфікація

Модель		Seasonic FOCUS GX-1000 ATX 3.1 (SRP-FGX102-A5A32SF)
Тип		ATX12V 3.1 / EPS12V
Номінальна потужність, Вт		1000
Потужність по каналу +12В, Вт		996
Потужність роз'єму 12V-2x6, Вт		600
Потужність ліній +3,3В і +5В, Вт		125
Кількість ліній +12В		1
Максимальний струм каналу +3,3В, А		25
Максимальний струм каналу +5В, А		25
Максимальний струм каналу +12В, А		83
Максимальний струм каналу -12В, А		0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А		3
Вхідна напруга, В		100 – 240
Частота напруги живлення, Гц		50 – 60
Вхідний струм, А		6,5 – 13
ККД, %		≥93
Сертифікація 80 PLUS		Gold
Сертифікація Cybenetics	Енергоефективність	Gold
	Рівень шуму	A-
Метод компенсації коефіцієнта потужності		Активний
Коефіцієнт потужності (PF), %		≥99
Кількість PCIe-роз’ємів		3 (6+2-контактні)
Кількість роз’ємів PCIe 5.1 (12V-2x6)		1
Модульний		Так
Розміри вентилятора, мм		135 х 135 х 25
Тип підшипника вентилятора		Гідродинамічний (FDB)
Захисти		SCP, OPP, OTP, OVP, OCP, UVP
Час напрацювання вентилятора на відмову, годин		50 000
Час напрацювання БЖ на відмову (MTBF), годин		100 000
Розміри (Д х Ш х В), мм		140 x 150 x 86
Гарантія, років		10
Сайт виробника		Seasonic
Сторінка продукту		Seasonic FOCUS GX ATX 3.1

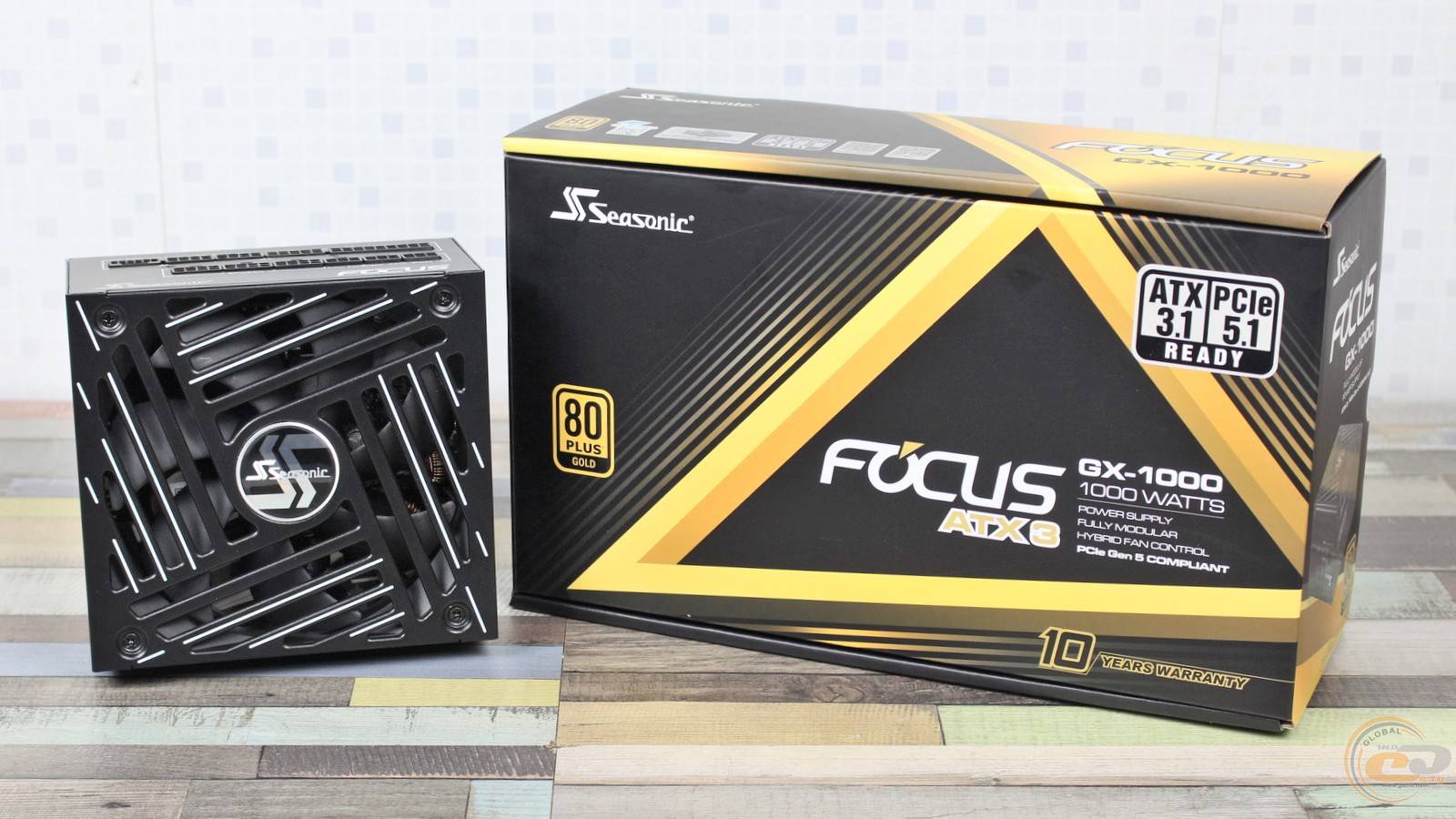

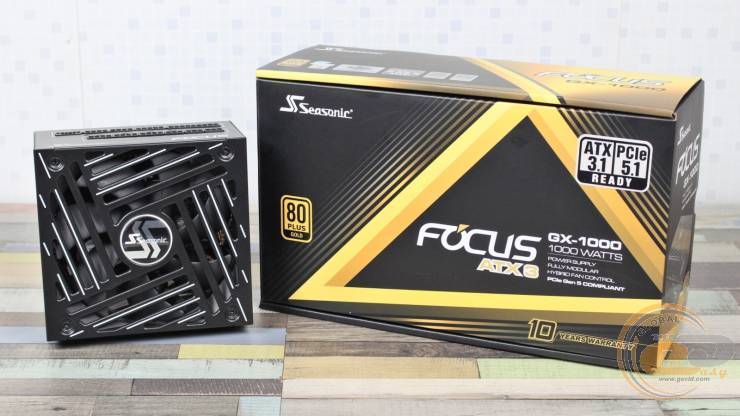

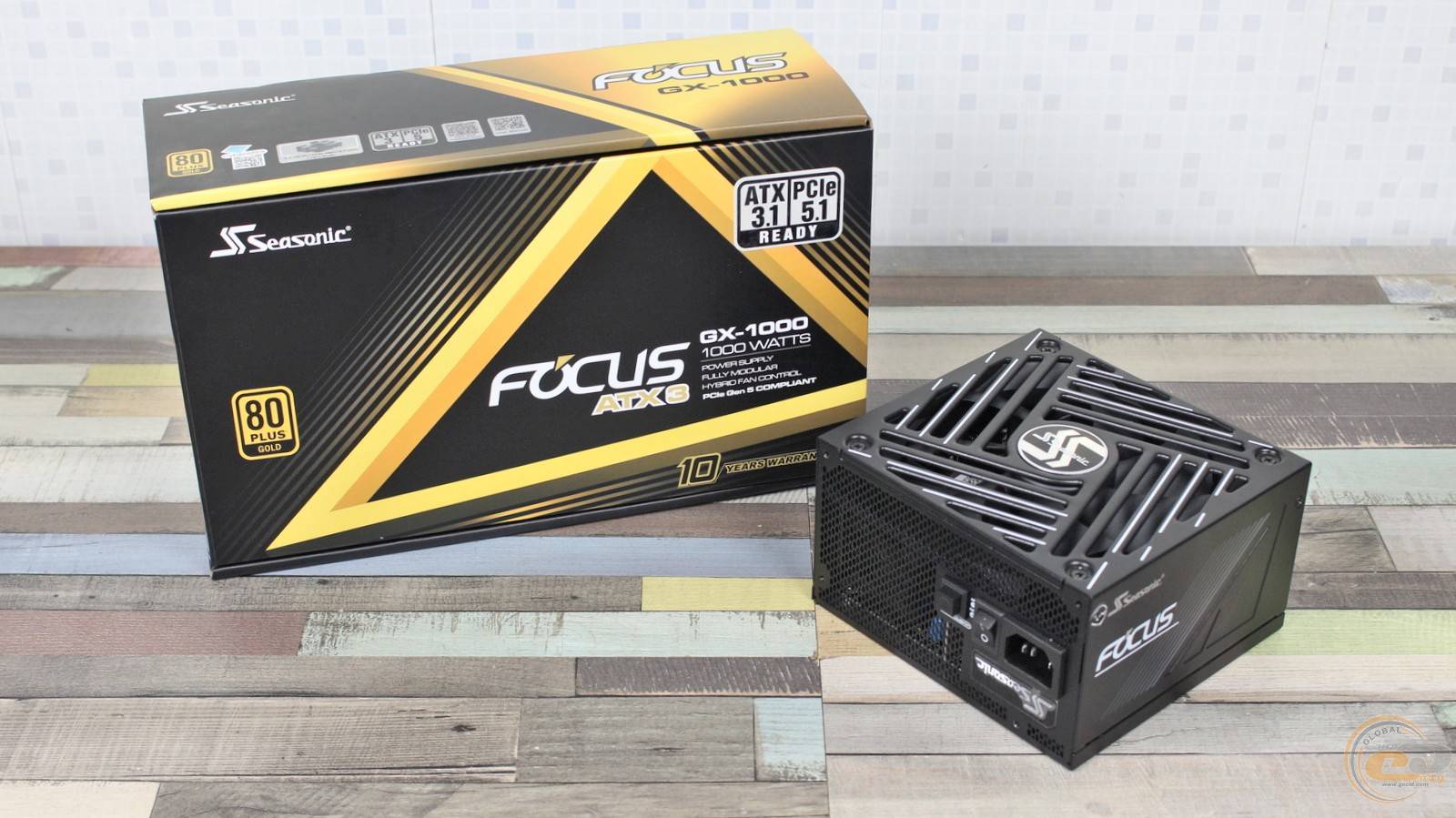

Паковання та комплект постачання

Порівняно із попередником, оформлення коробки практично не змінилося. І це добре — адже на місці вся необхідна інформація про кіловатник зокрема та можливості лінійки «FOCUS» загалом.

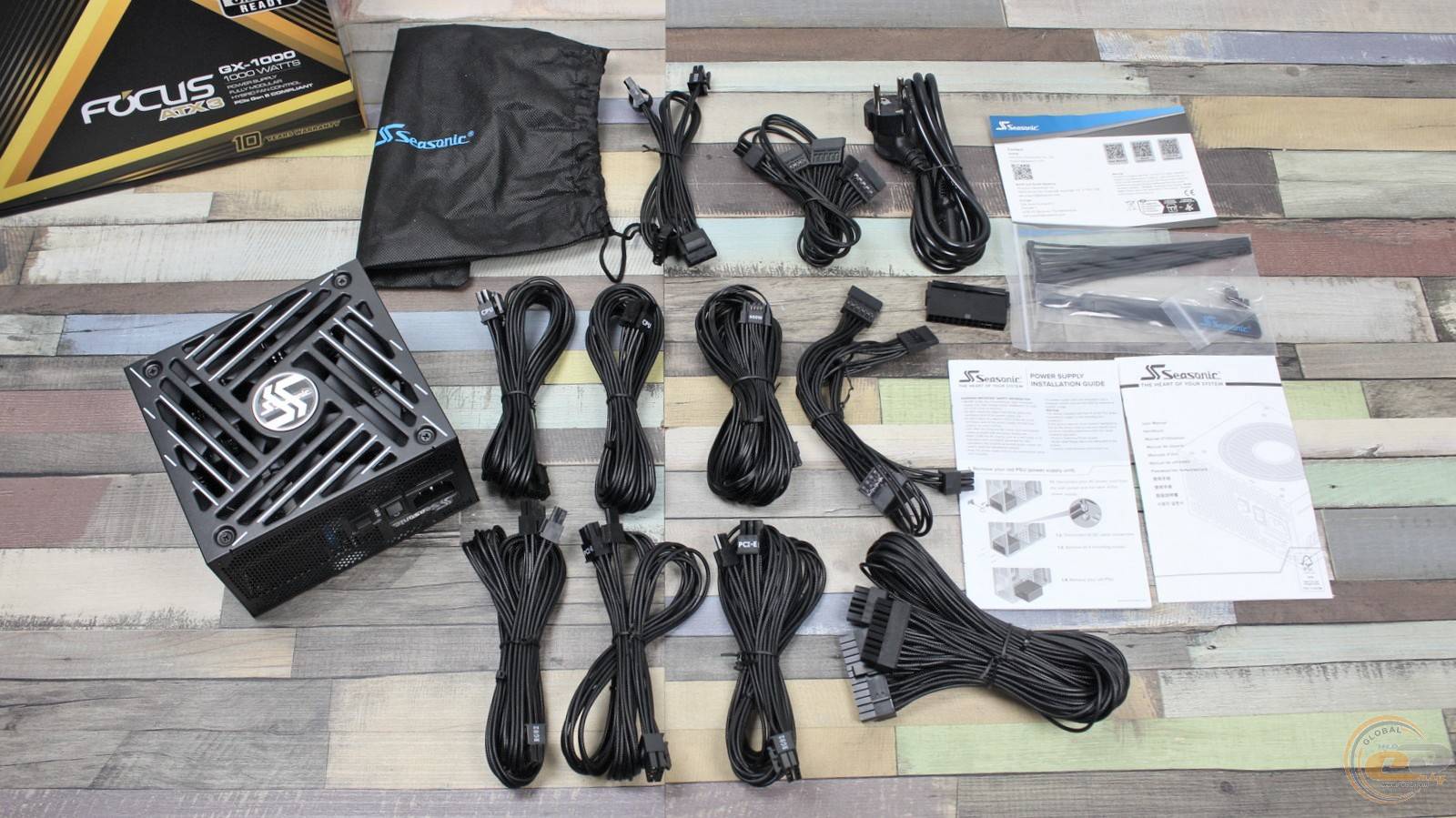

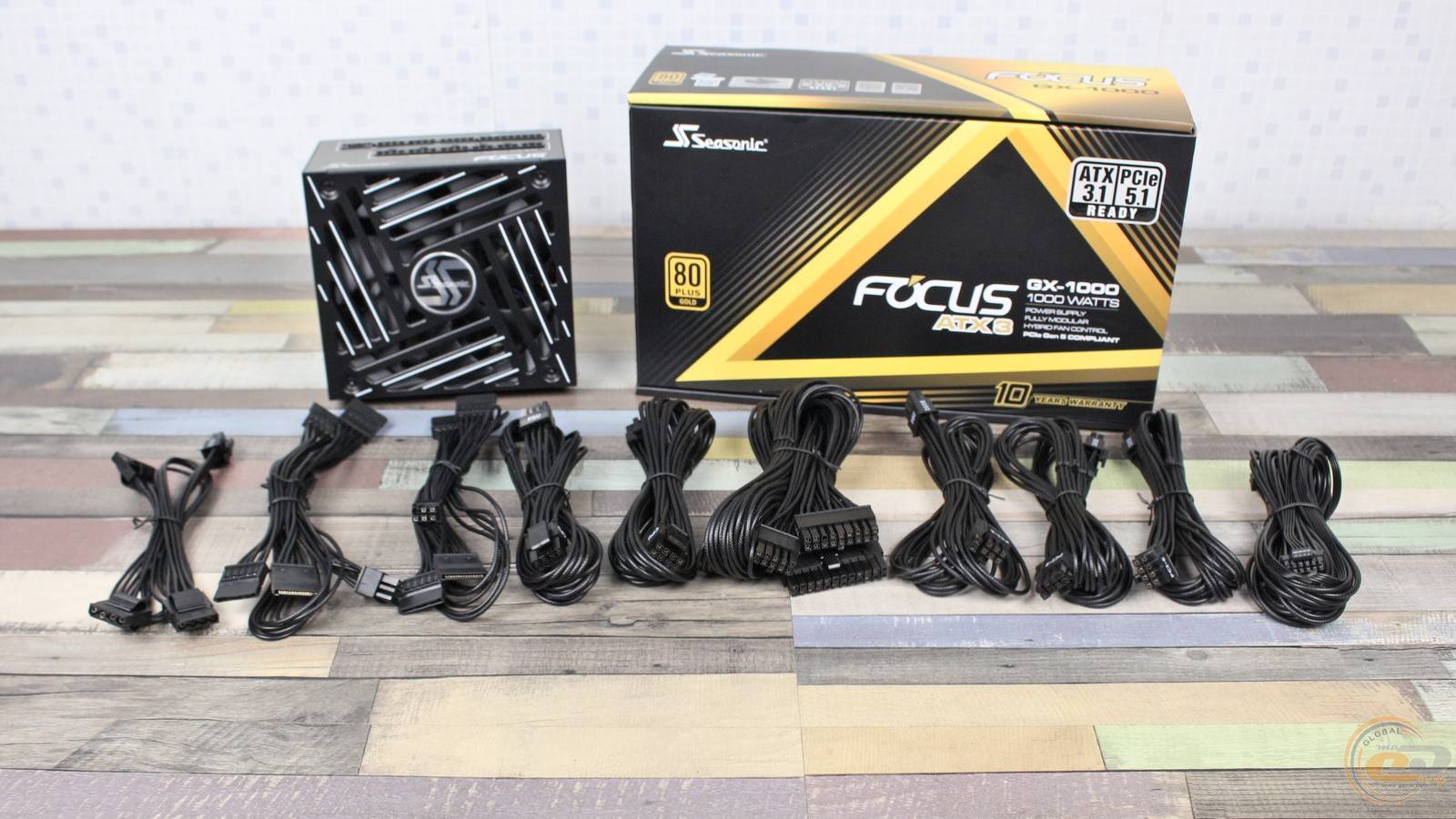

Комплектація Seasonic FOCUS GX-1000 ATX 3.1 залишилася незмінною і повністю відповідає ціні та позиціонуванню блока живлення. До неї входять:

• кабель живлення;
• модульні кабелі;
• мішечок для їх зберігання;
• багаторазові та одноразові стяжки для проводів;
• кріпильні гвинти;
• насадка на 24-контактний роз’єм, що дозволяє запустити пристрій без під’єднання до ПК;
• посібник користувача та інша документація.

Зовнішній вигляд

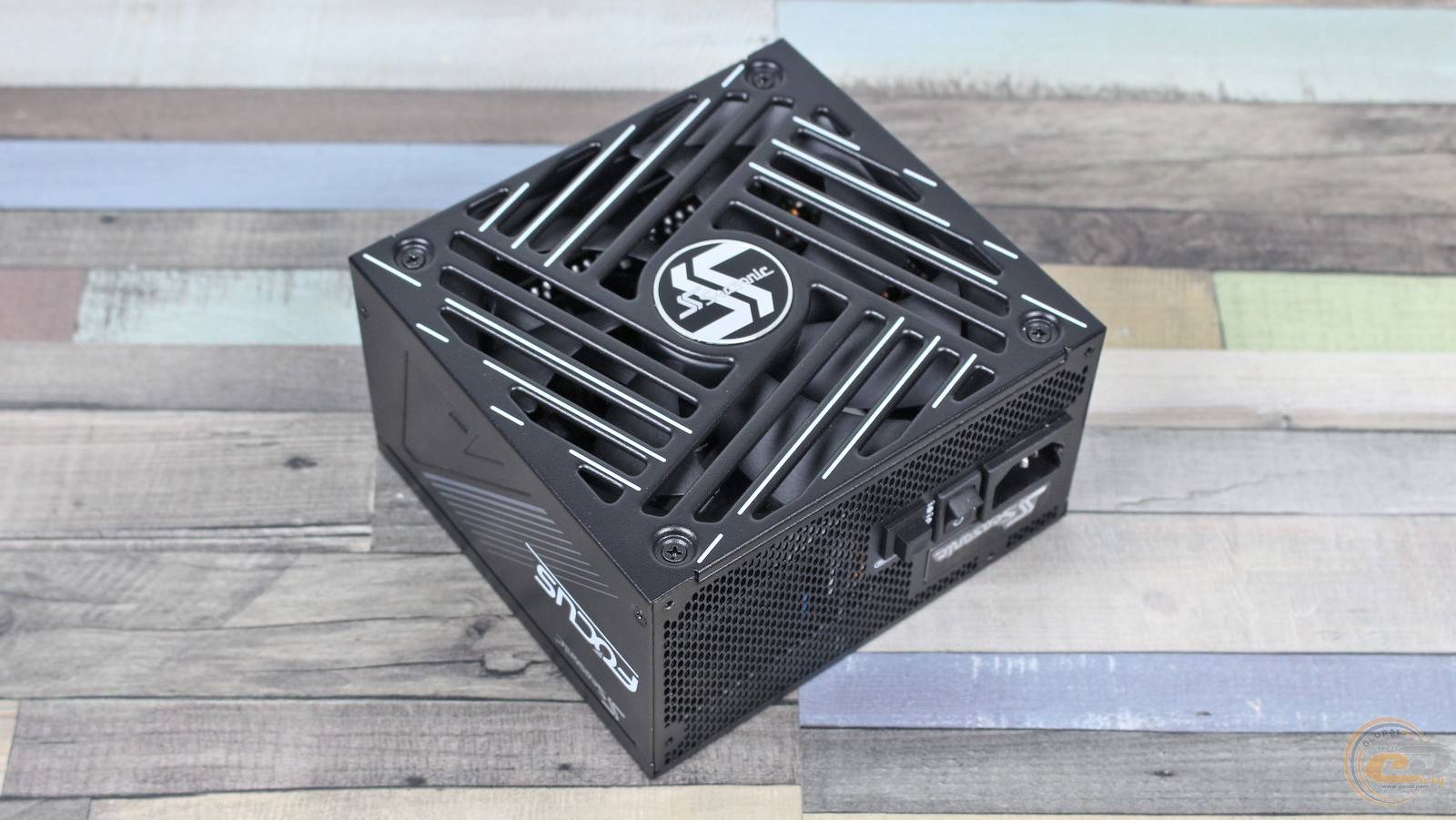

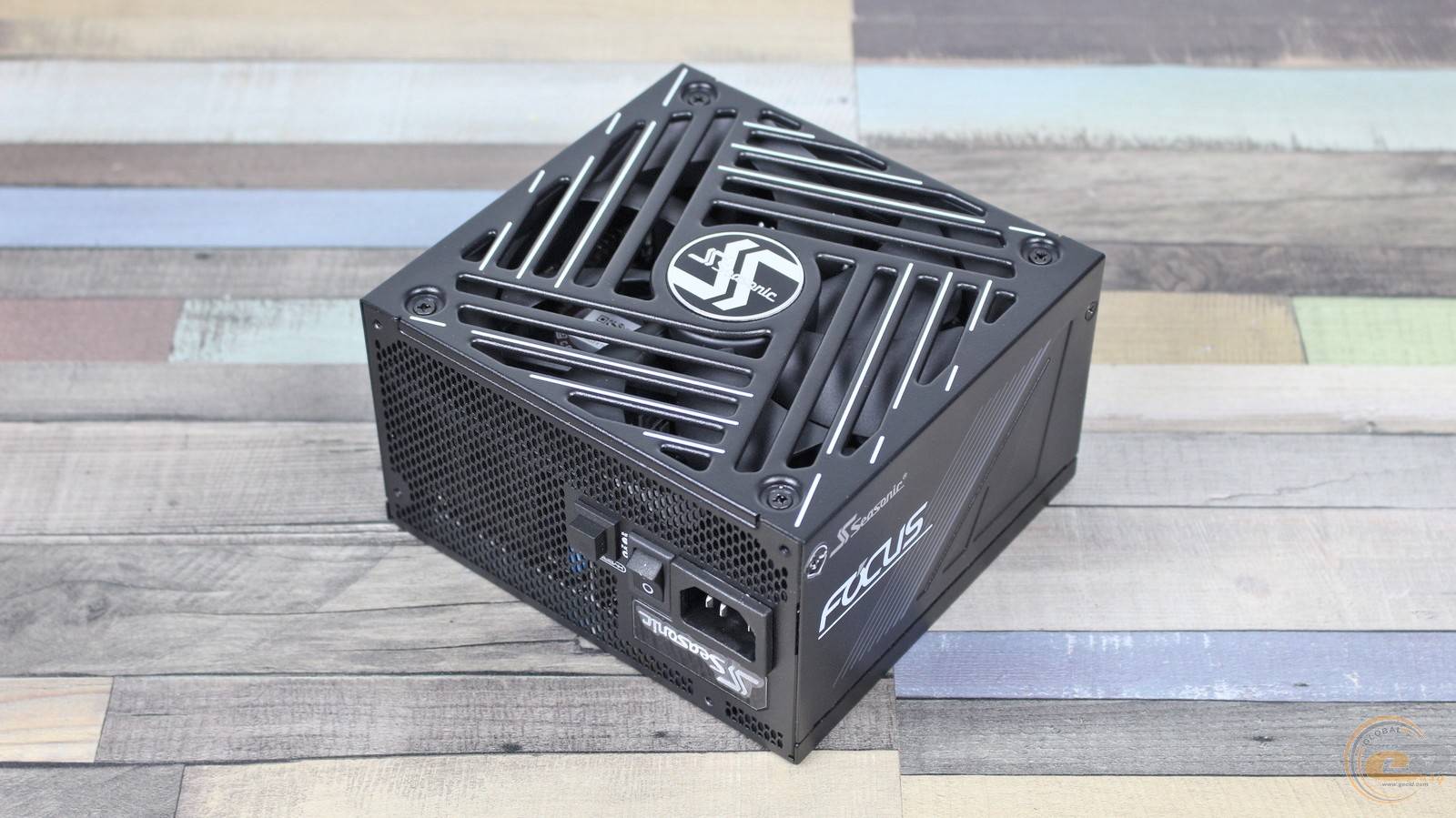

Seasonic FOCUS GX-1000 ATX 3.1 зберіг розміри 140 × 150 × 86 мм, що забезпечує його сумісність навіть із порівняно компактними корпусами. Водночас це не завадило виробнику встановити тут 135‑мм вентилятор замість 120‑мм у попередника.

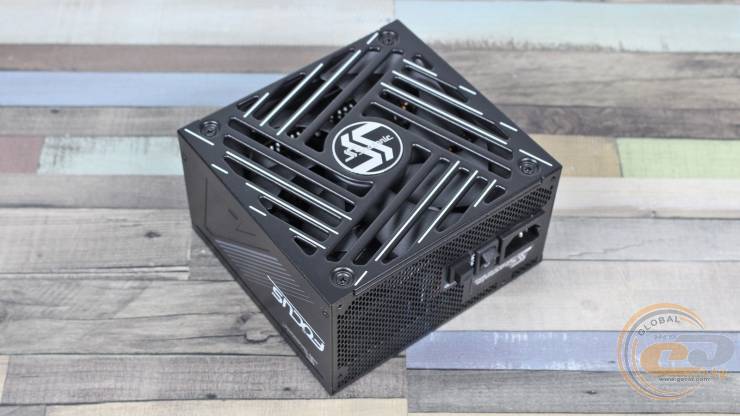

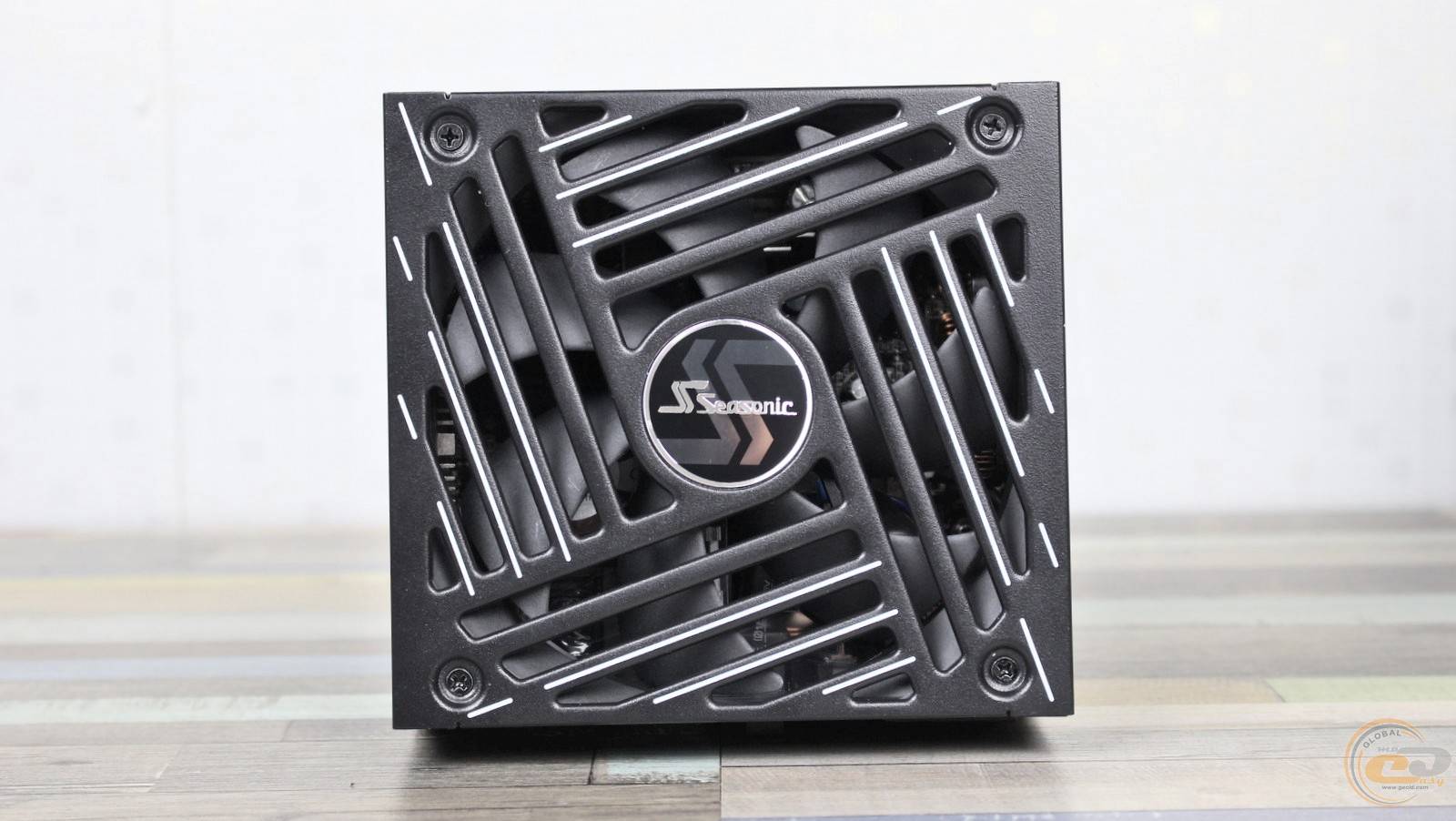

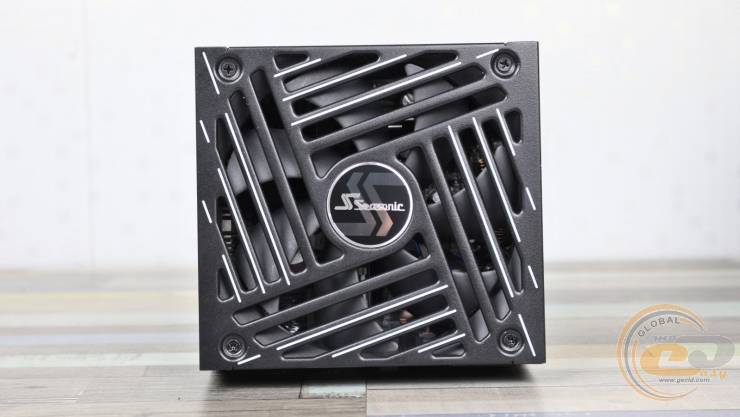

Ця внутрішня зміна помітно позначилася на зовнішності: решітку типу «гриль» замінили на оригінальне продовгасте штампування з логотипом виробника посередині. Такий підхід виглядає свіжо й ефектно.

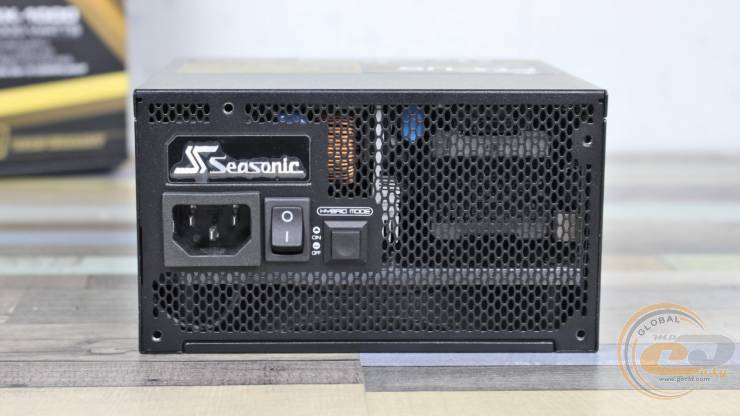

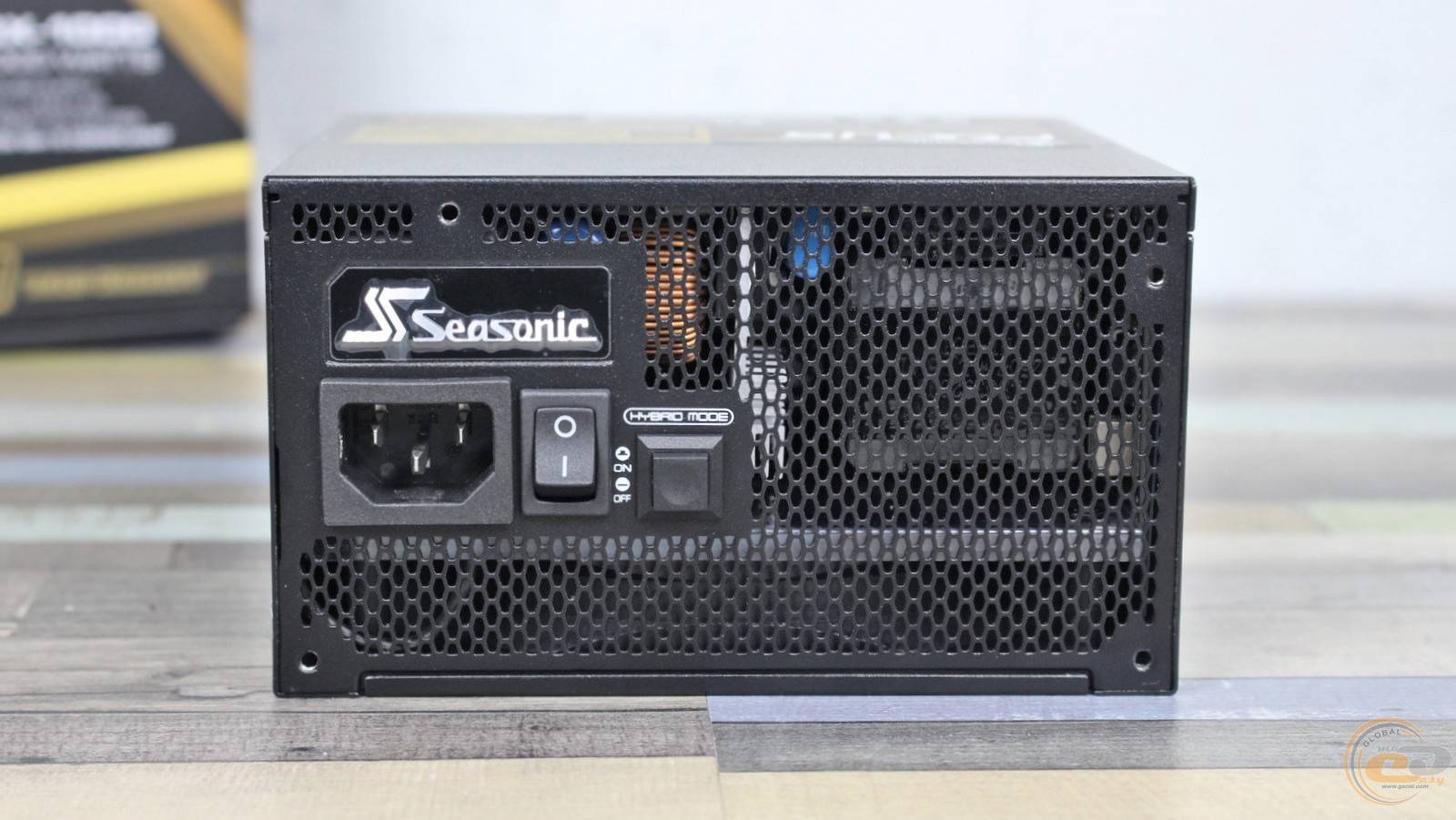

Тильна панель отримала більш видовжені отвори-стільники, проте загалом відмінності мінімальні. Окрім вимикача, як і раніше, присутня кнопка активації гібридного режиму роботи вентилятора.

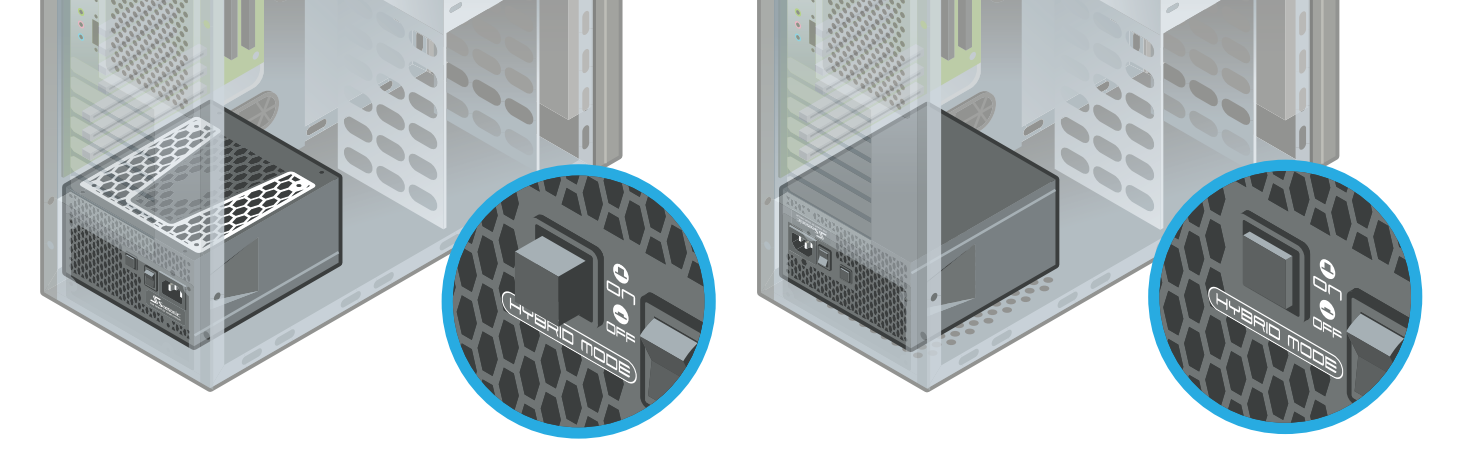

При використанні останнього виробник радить розміщувати блок живлення вентилятором догори — це дозволить теплому повітрю природно виходити з корпуса пристрою.

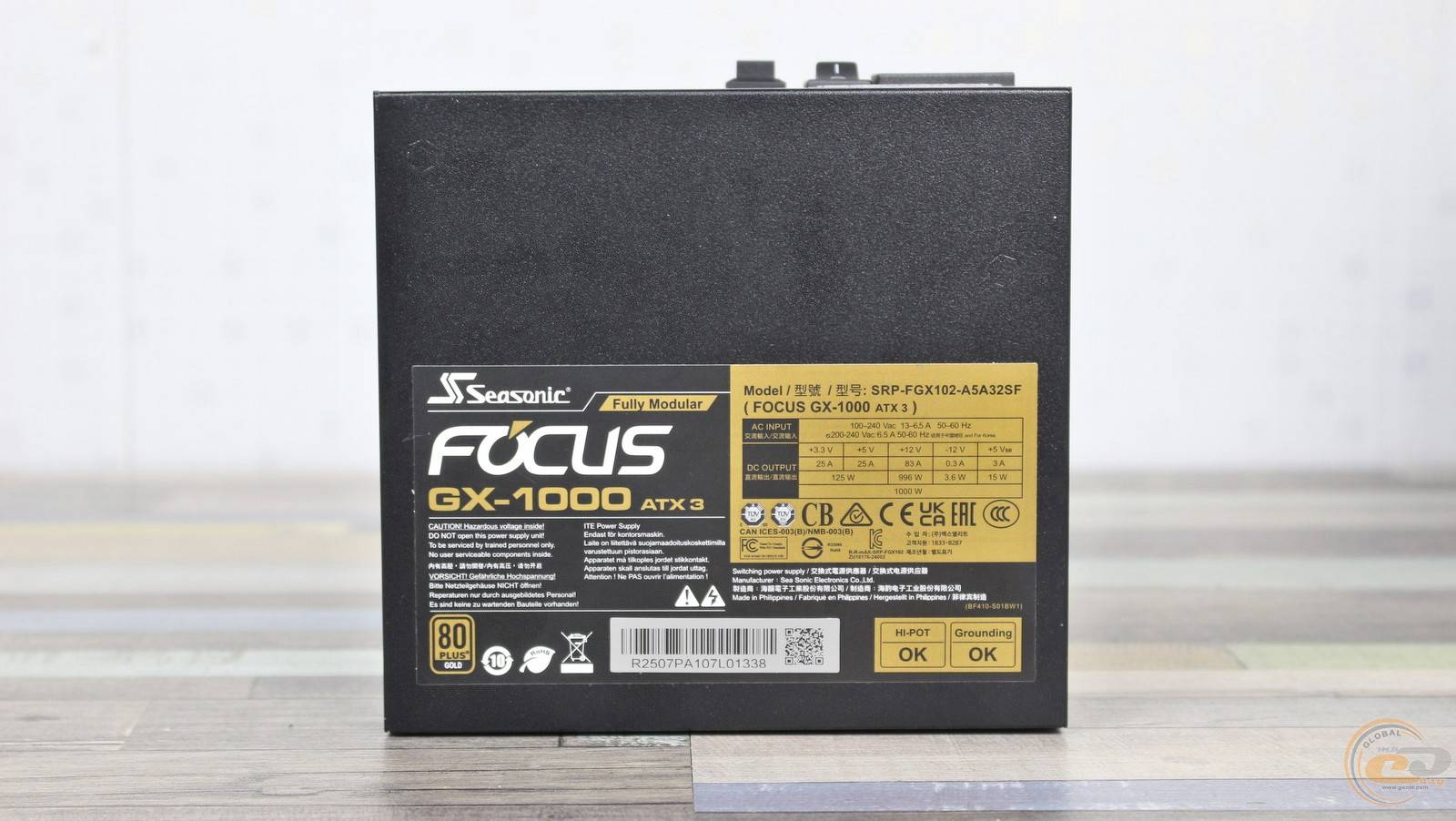

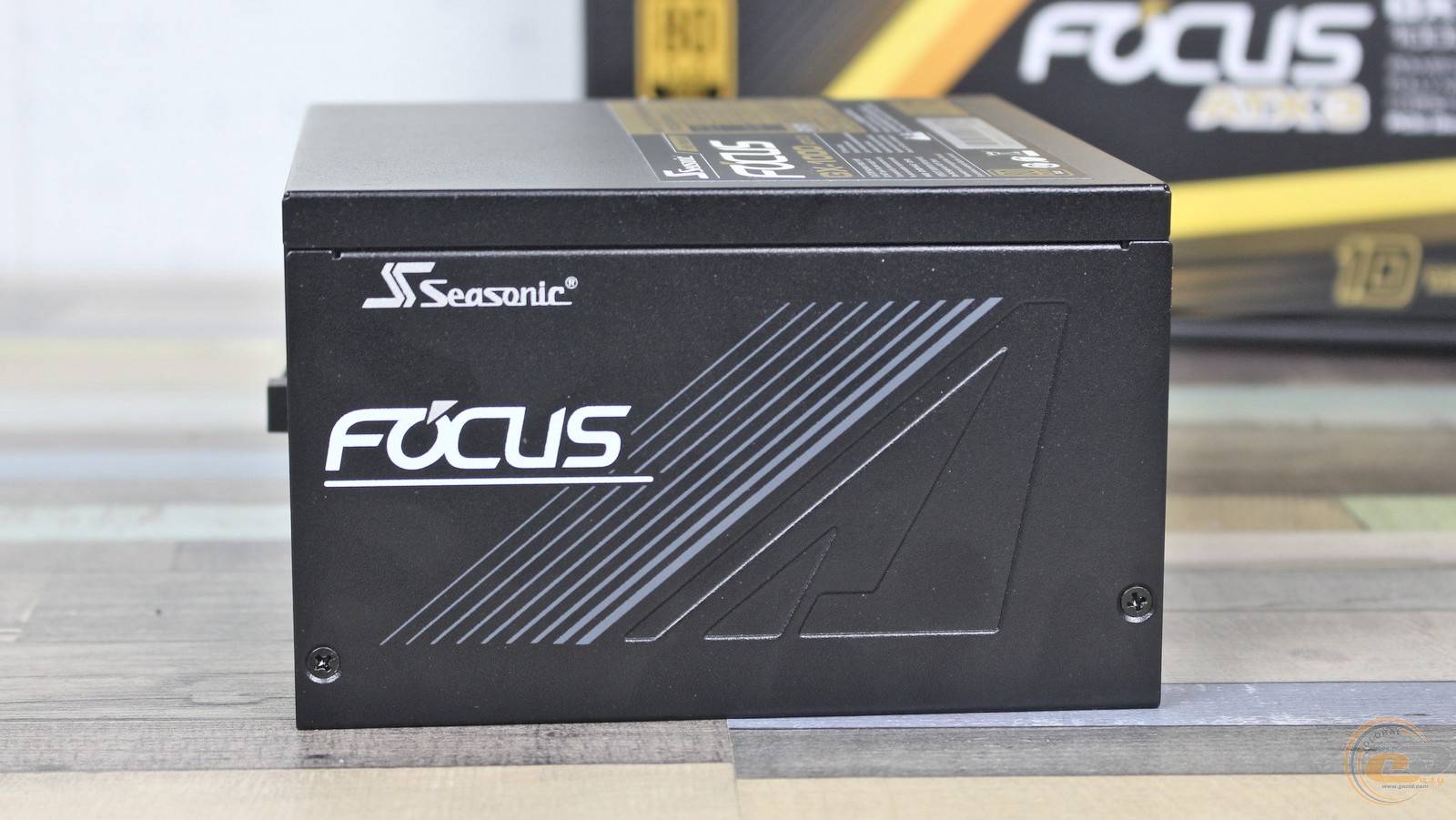

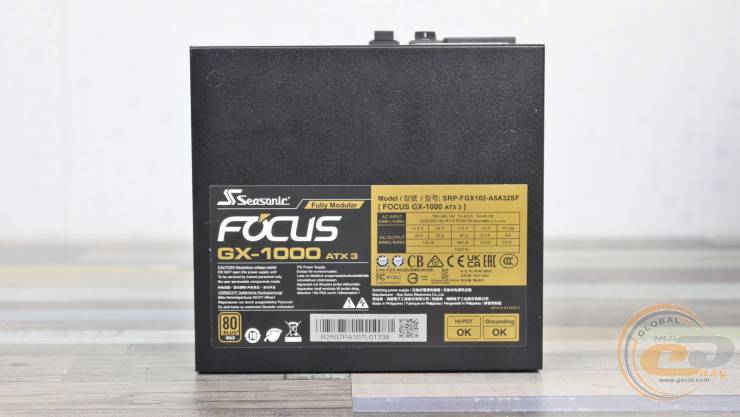

Боковини отримали ідентичне оформлення. При цьому орієнтація напису з боку користувача буде правильною незалежно від того, чи блок живлення встановлений вентилятором догори, чи донизу.

Вихідні електротехнічні показники залишилися незмінними. Так, 996 Вт, як і раніше, доступні по лінії +12В — а це можливо лише для пристрою з роздільною стабілізацією напруги. Сумарна потужність молодших каналів +3,3В та +5В становить чималі 125 Вт, а на кожен із них доступно по 25 А. Це дуже хороші характеристики, властиві потужним рішенням. А золотистий відтінок етикетки пояснюється відповідністю сертифікату енергоефективності 80 PLUS Gold.

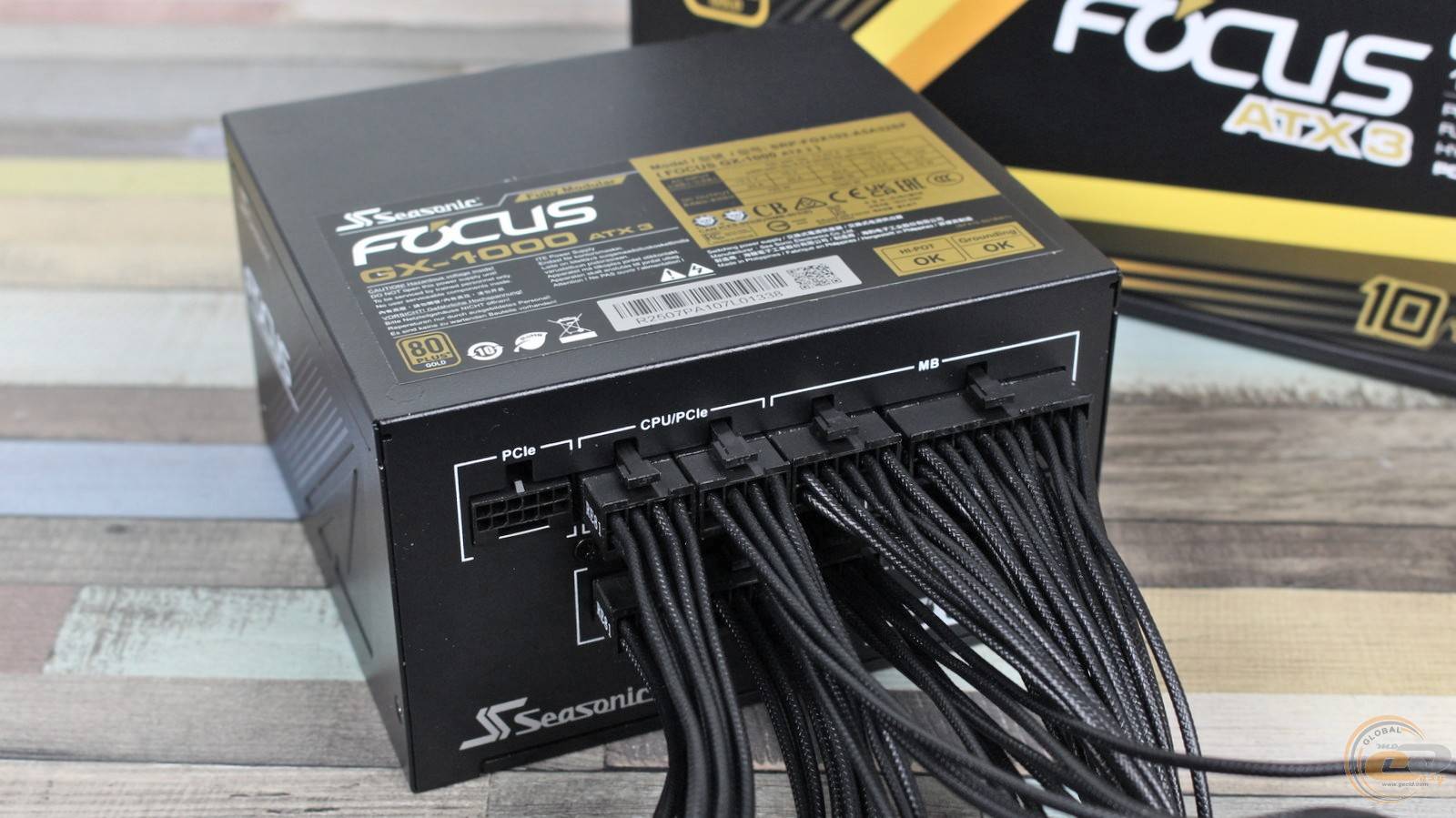

Всі кабелі у Seasonic FOCUS GX-1000 ATX 3.1 модульні. Це круглі проводи в нейлоновій обмотці, місцями об’єднані пластиковими стяжками. А ось так виглядає повна їх конфігурація:

Що стосується основних конекторів живлення, то тут без сюрпризів: присутній 20+4-контактний ATX і пара 4+4-контактних ATX12V. А от якщо раніше для під’єднання відеокарт кіловатний «фокус» використовував шість 6+2-контактний роз’ємів PCIe, то в новинки таких роз’ємів усього три. Натомість тепер маємо ще й один 600-ватний конектор PCIe 5.1 (він же 12V-2x6), здатний живити найсучасніші топові відеокарти.

А оскільки чимало користувачів мали неприємний досвід із роз’ємом 12V-2x6, виробник надає кілька практичних порад:

• перед увімкненням системи переконайтеся, що обидва конектори повністю вставлені, зафіксовані клацанням і щільно підключені;
• не згинайте кабель і не прикладайте до нього зусилля після підключення;

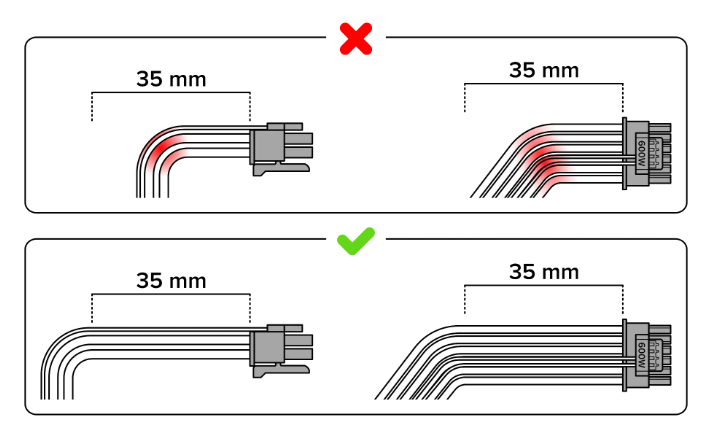

• не згинайте кабель ближче ніж за 35 мм від конектора — це допоможе уникнути надмірного навантаження на контакти.

Роз’ємів для периферії більш ніж достатньо — тут є вісім SATA та три PATA на трьох проводах. Якщо говорити про молодші моделі, то 850-ватник має повністю ідентичний набір конекторів, тоді як у 750-ватника на один 6+2-контактний PCIe менше.

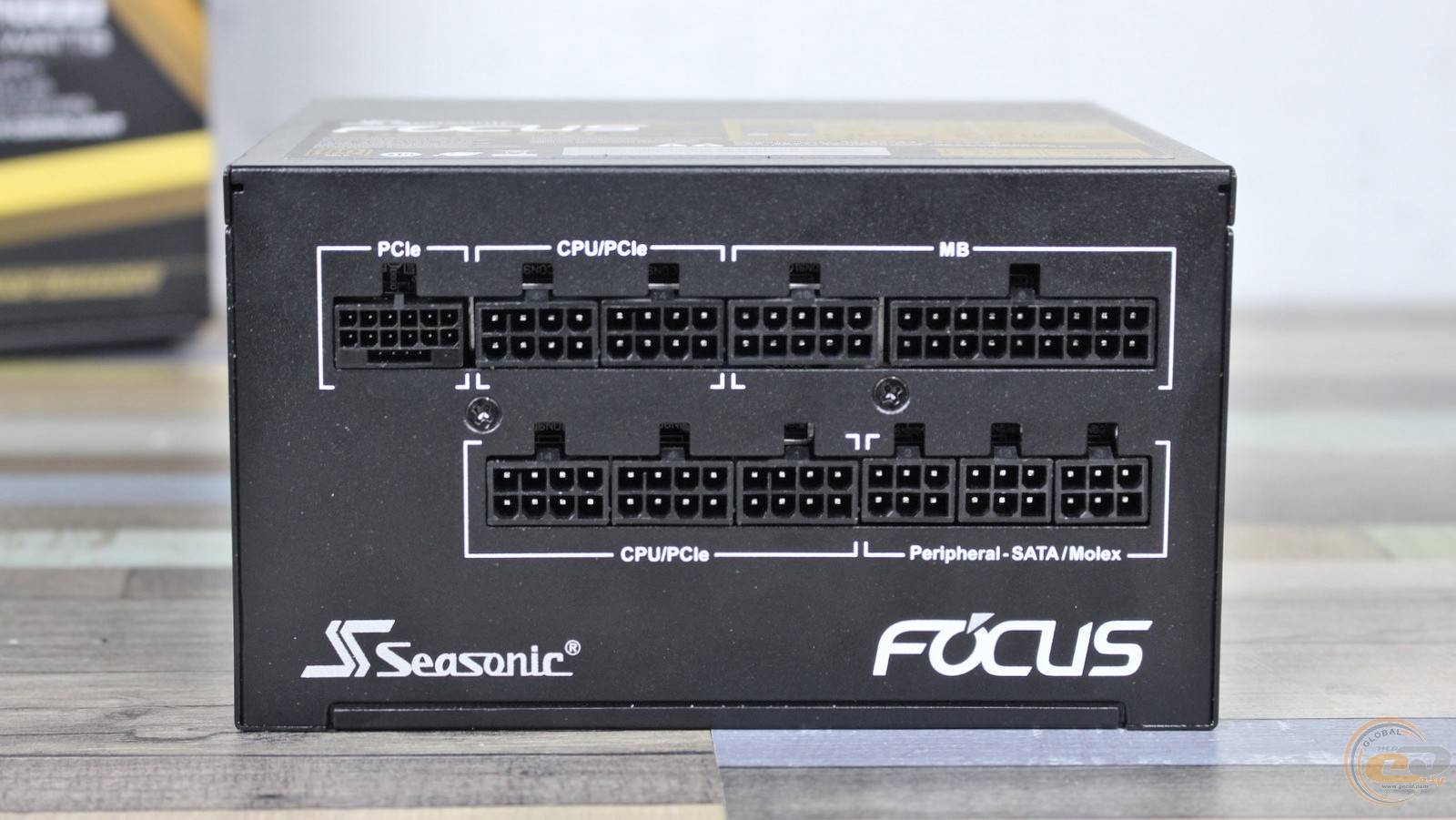

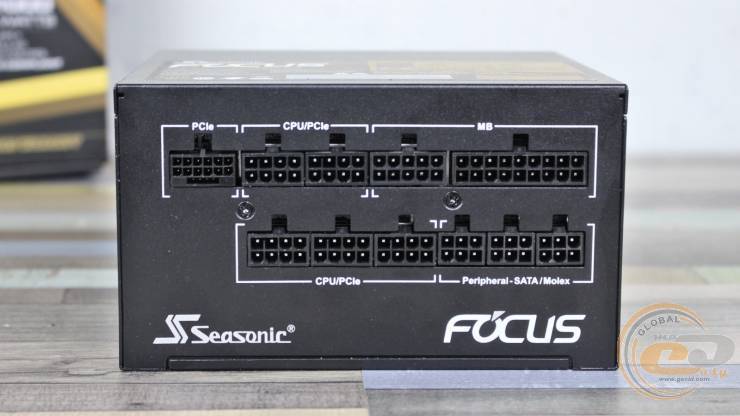

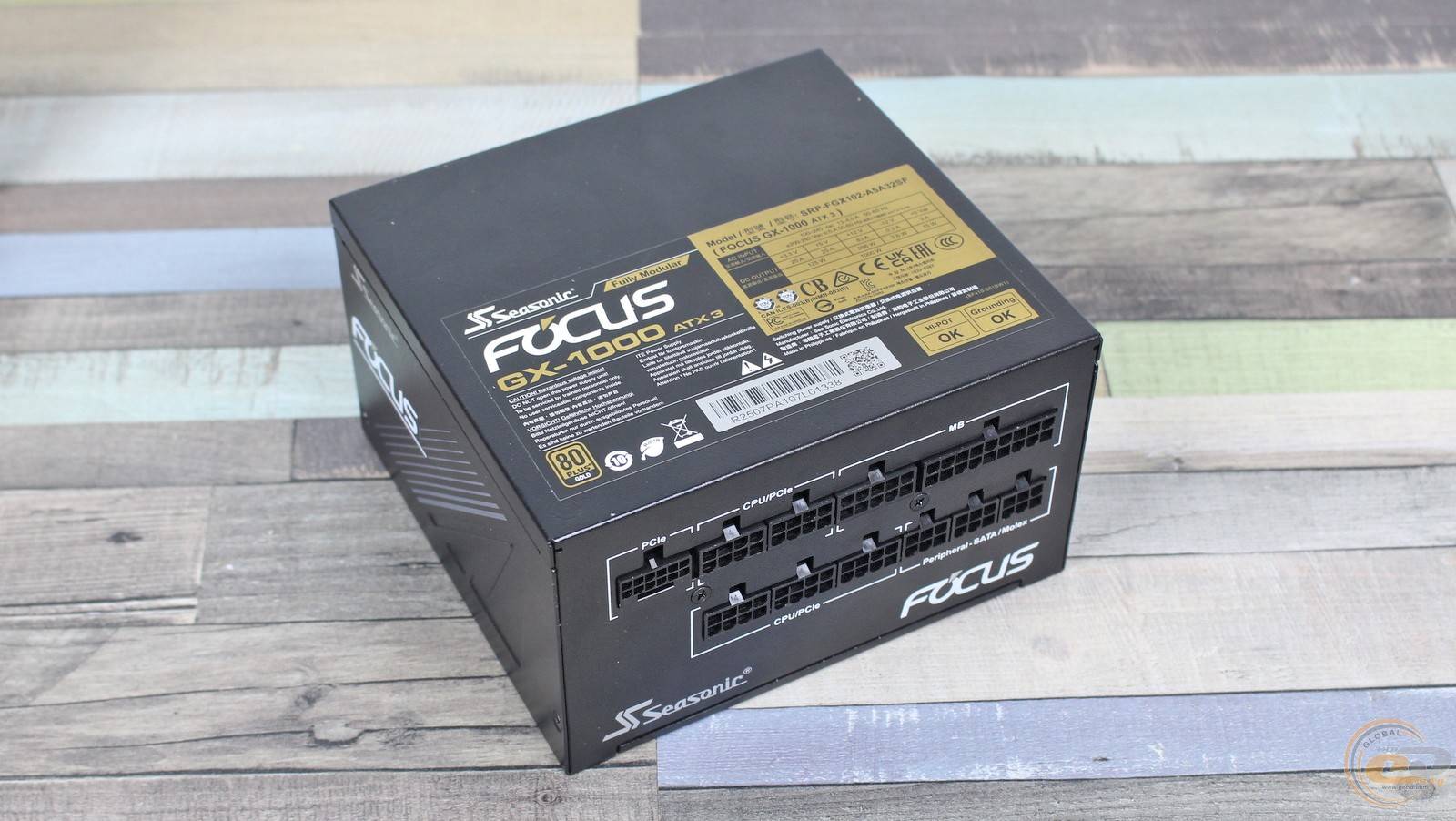

Усі конектори на корпусі підписані та мають різну форму контактів. Тож під’єднати їх буде нескладно навіть для новачка, головне — нічого не вставляти силою.

Внутрішня будова

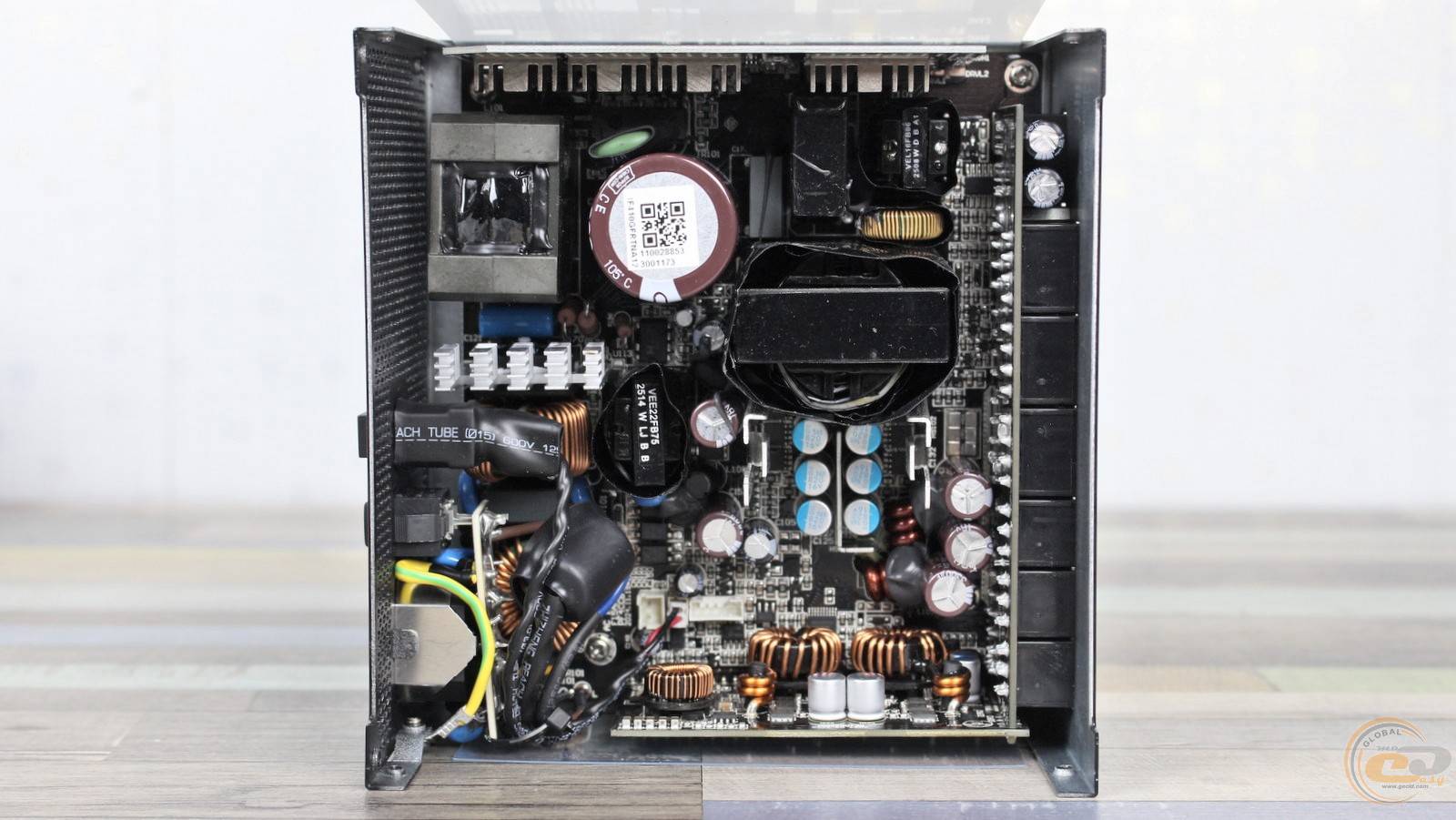

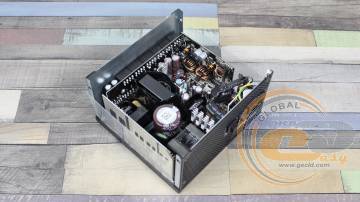

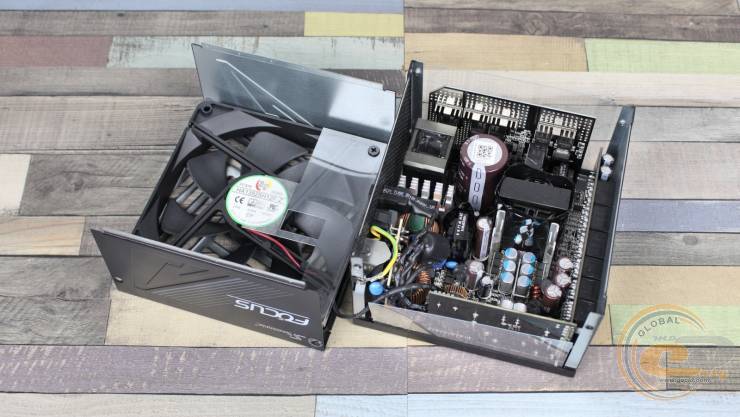

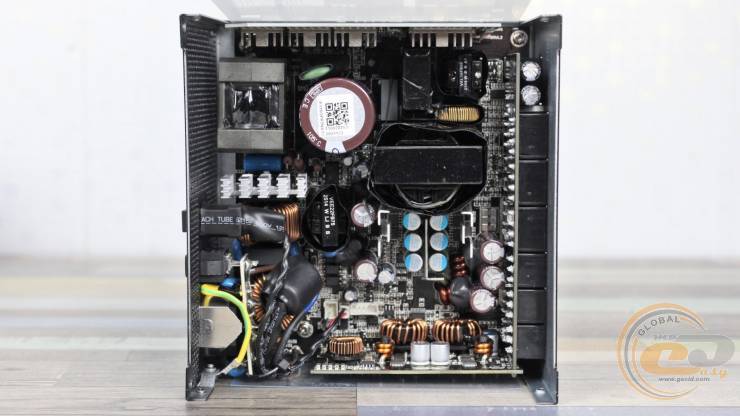

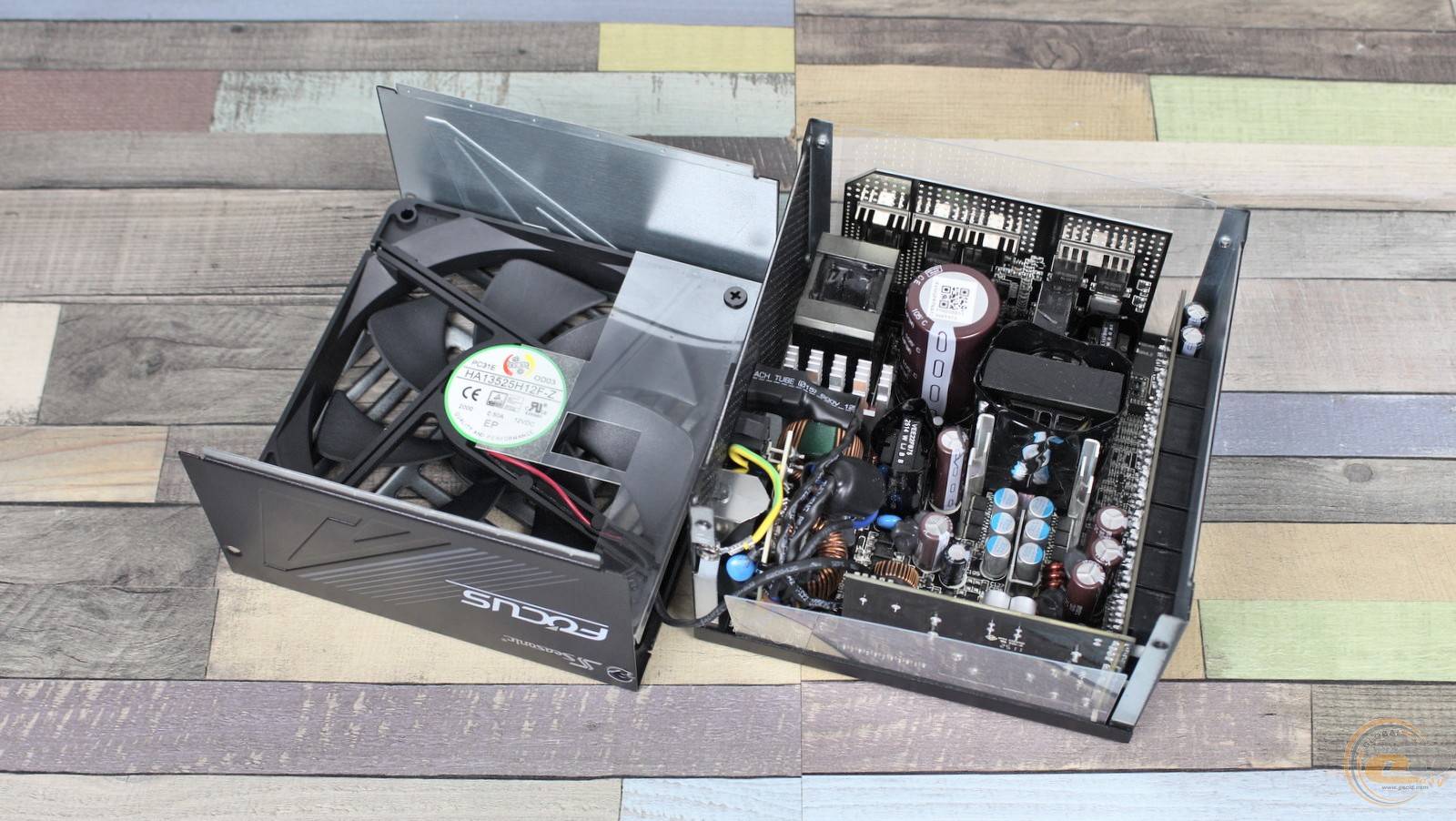

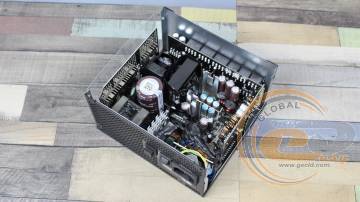

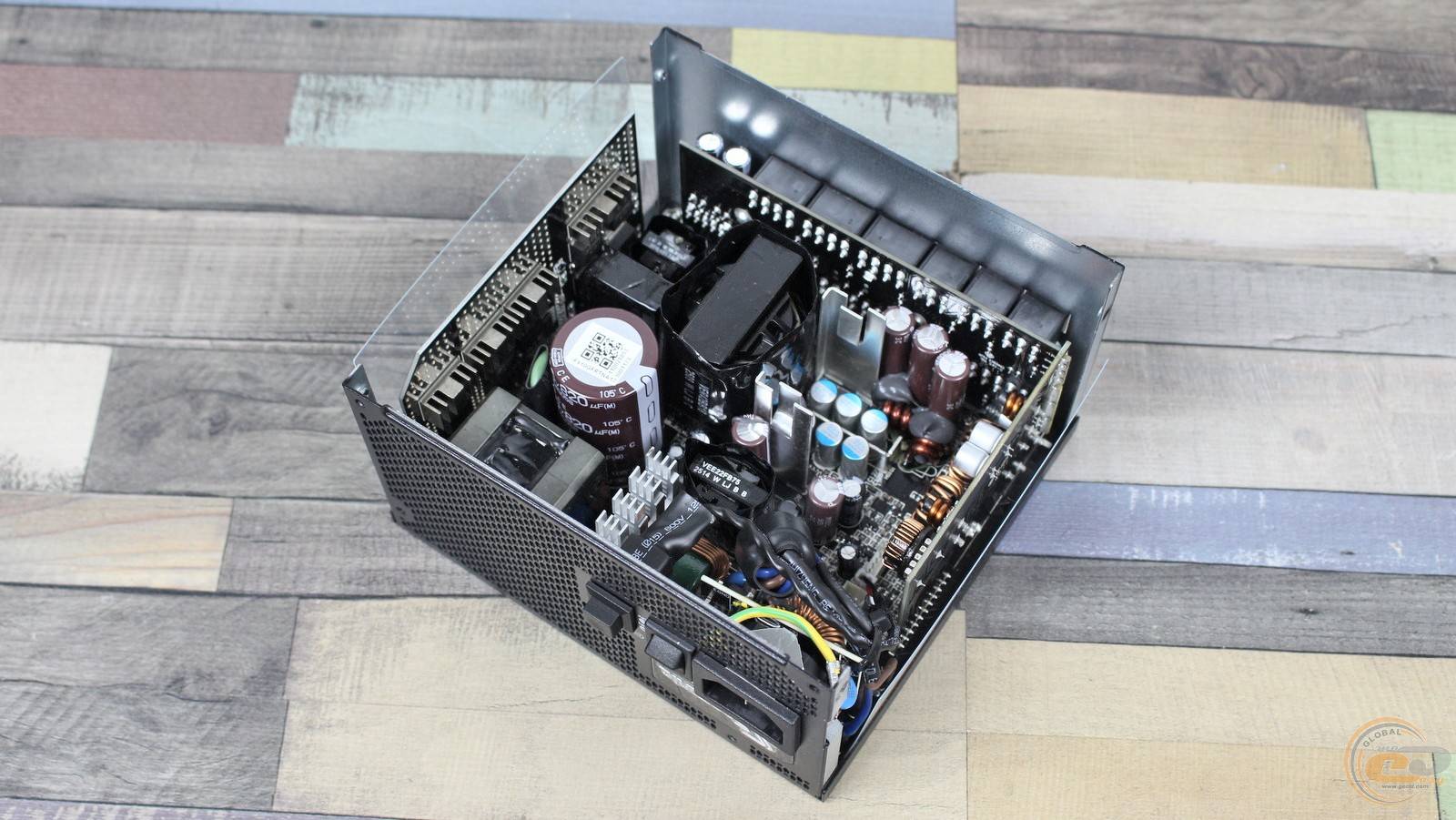

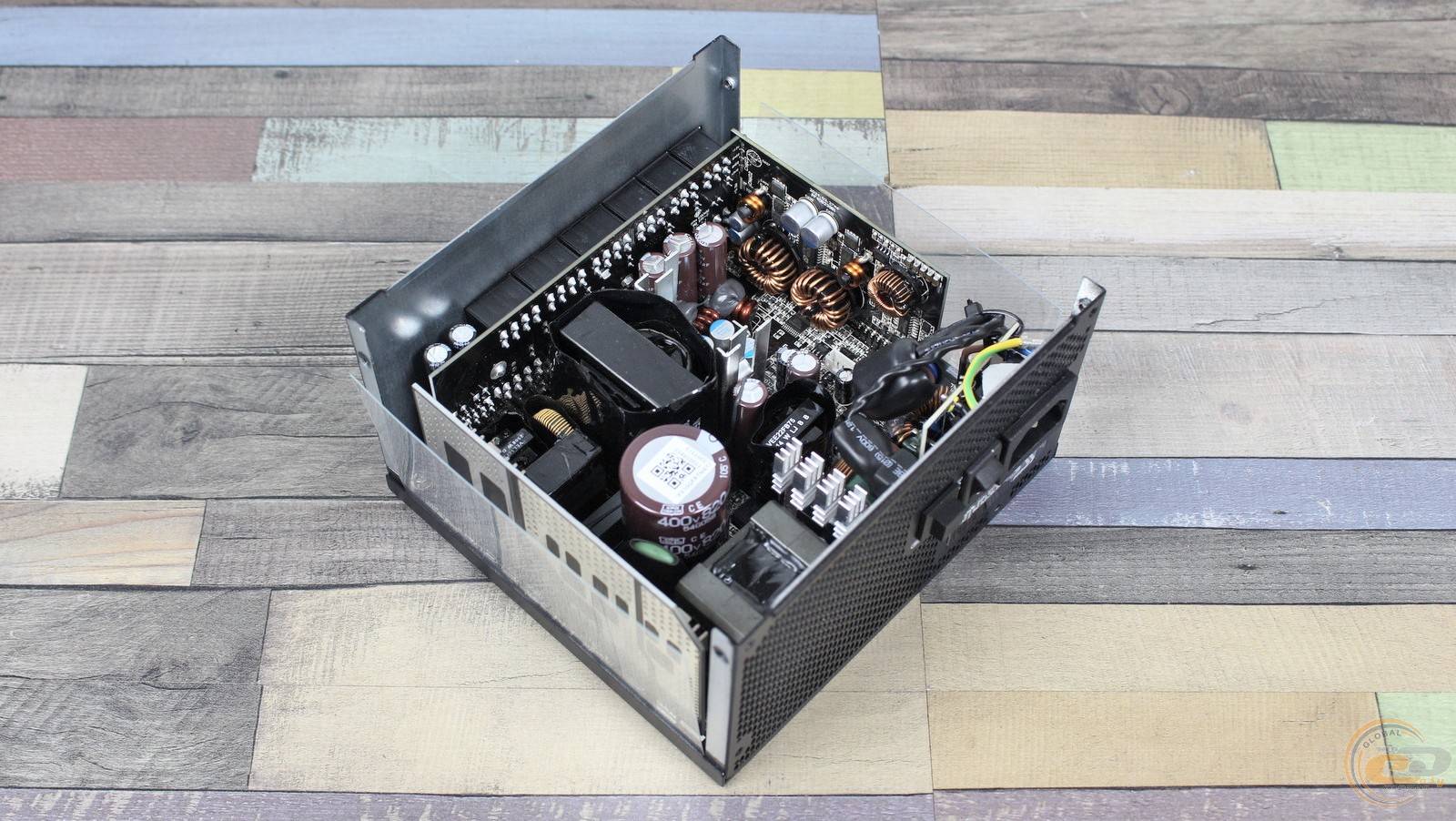

Після ознайомлення із зовнішністю прийшов час заглянути всередину Seasonic FOCUS GX-1000 ATX 3.1.

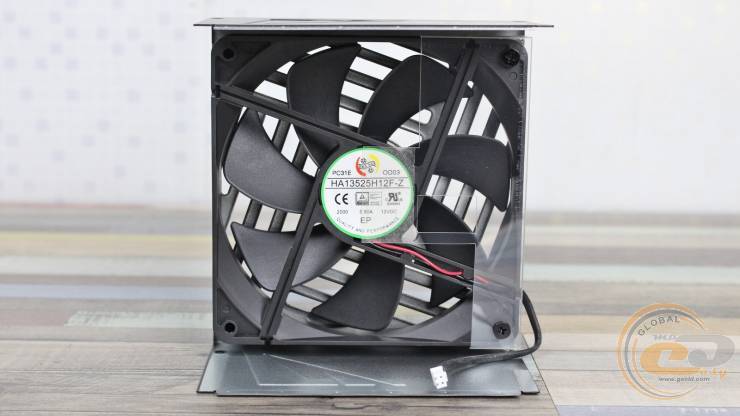

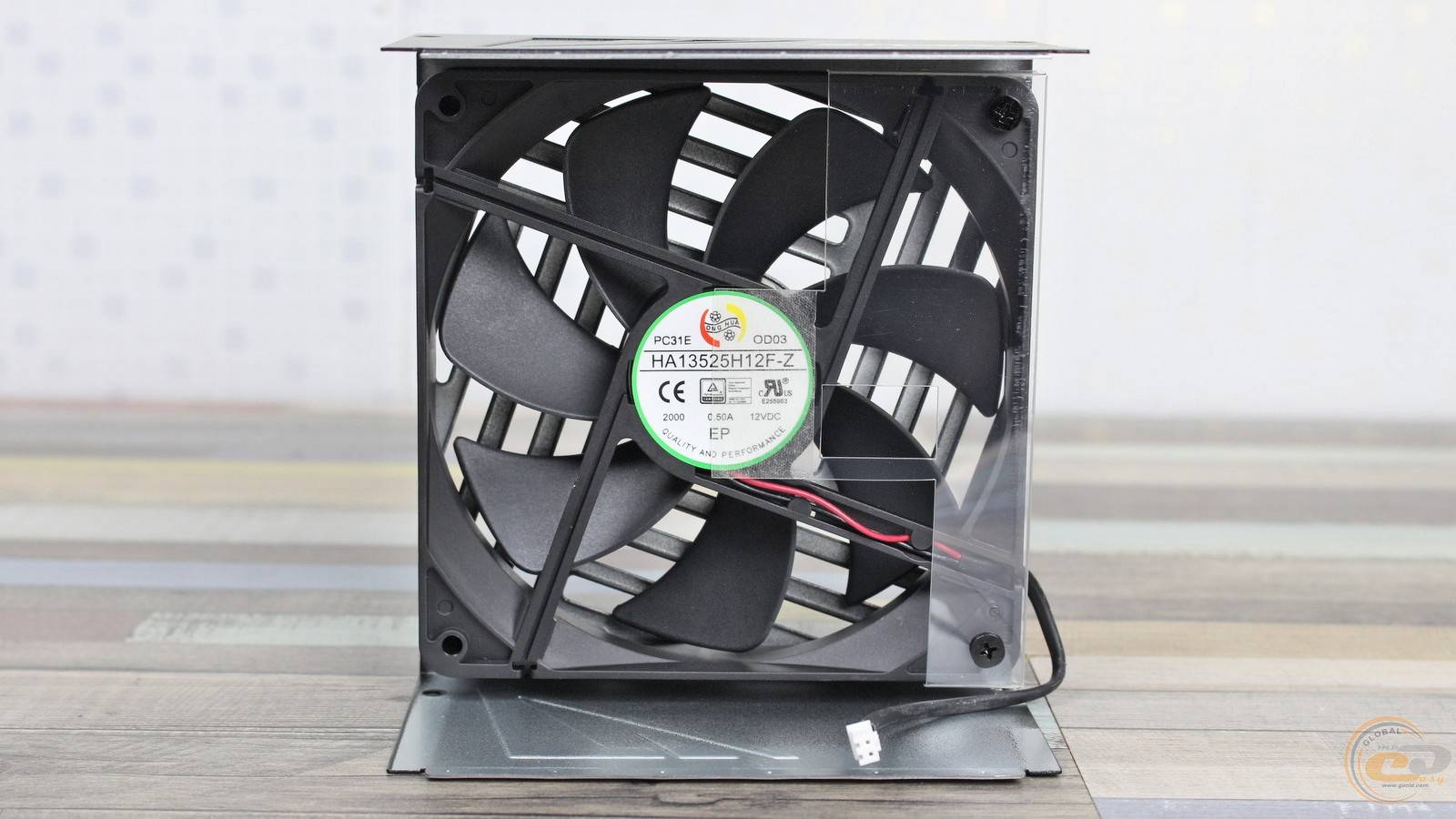

Як і очікувалося від висококласного блока живлення з 10-річною гарантією, у ньому використовується вентилятор на основі надійного гідродинамічного підшипника (FDB). Модель HONG HUA HA13525H12F-Z має розміри 135 х 135 х 25 мм і під’єднується через 2-контактний роз’єм. Його енергоспоживання не перевищує 6 Вт (0,5 А при 12 В), а максимальна швидкість обертання досягає 2000 об/хв. На практиці ж він працює помітно повільніше навіть за номінального навантаження.

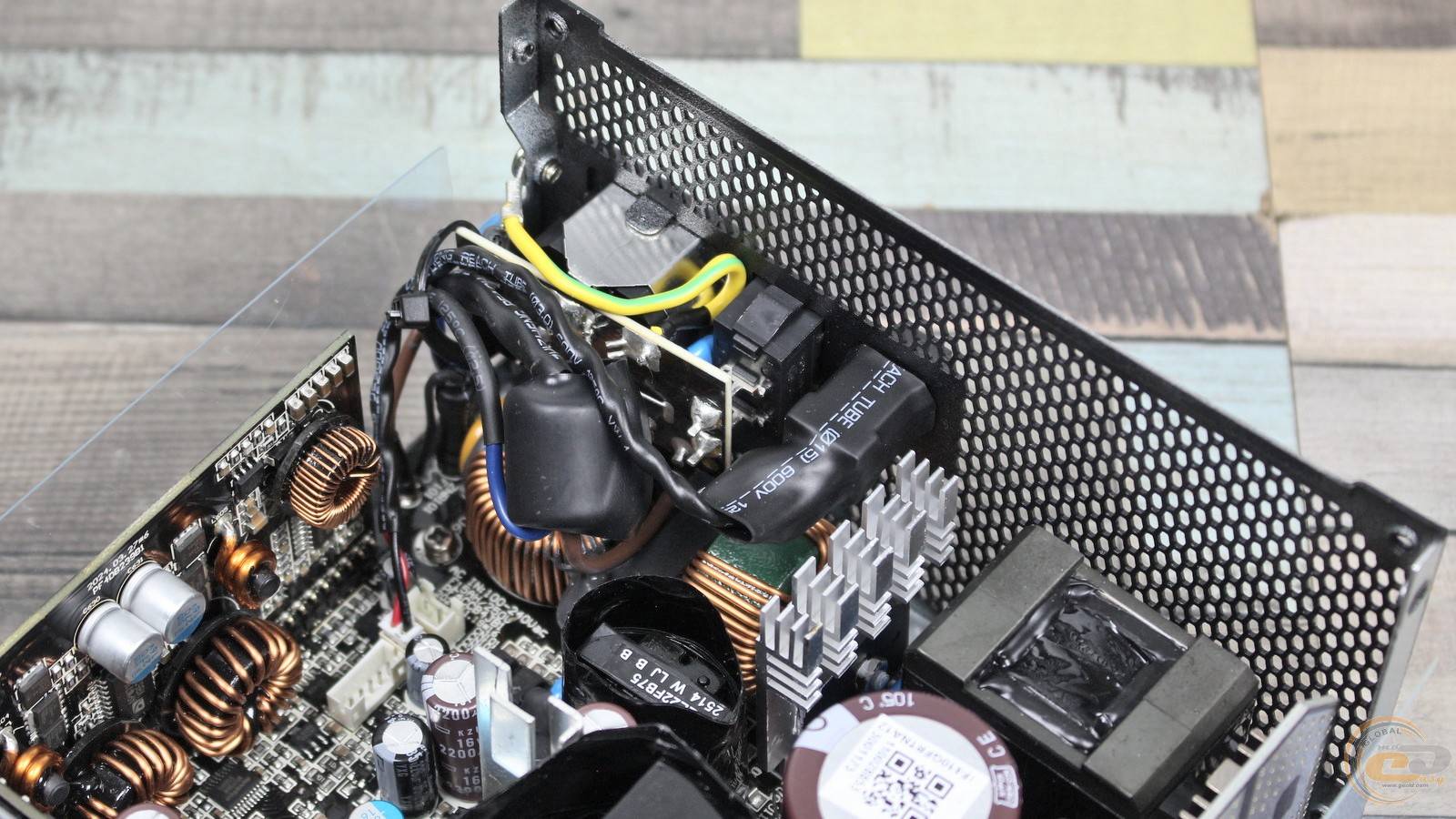

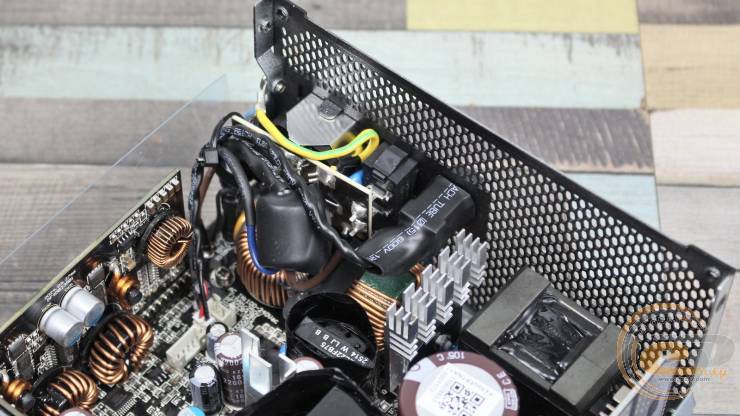

Переходимо до схемотехніки. Двокаскадний EMI-фільтр тут містить усі необхідні елементи, включаючи плавкий запобіжник і варистор. А щоб усі складові помістилися всередині компактного корпусу блока живлення, на вході присутня невелика додаткова плата. Далі розташована діодна збірка, для якої передбачений індивідуальний радіатор. На своєму місці і дросель APFC у корпусі. В цілому всі розпаяні тут котушки мають великі розміри, характерні для кіловатника.

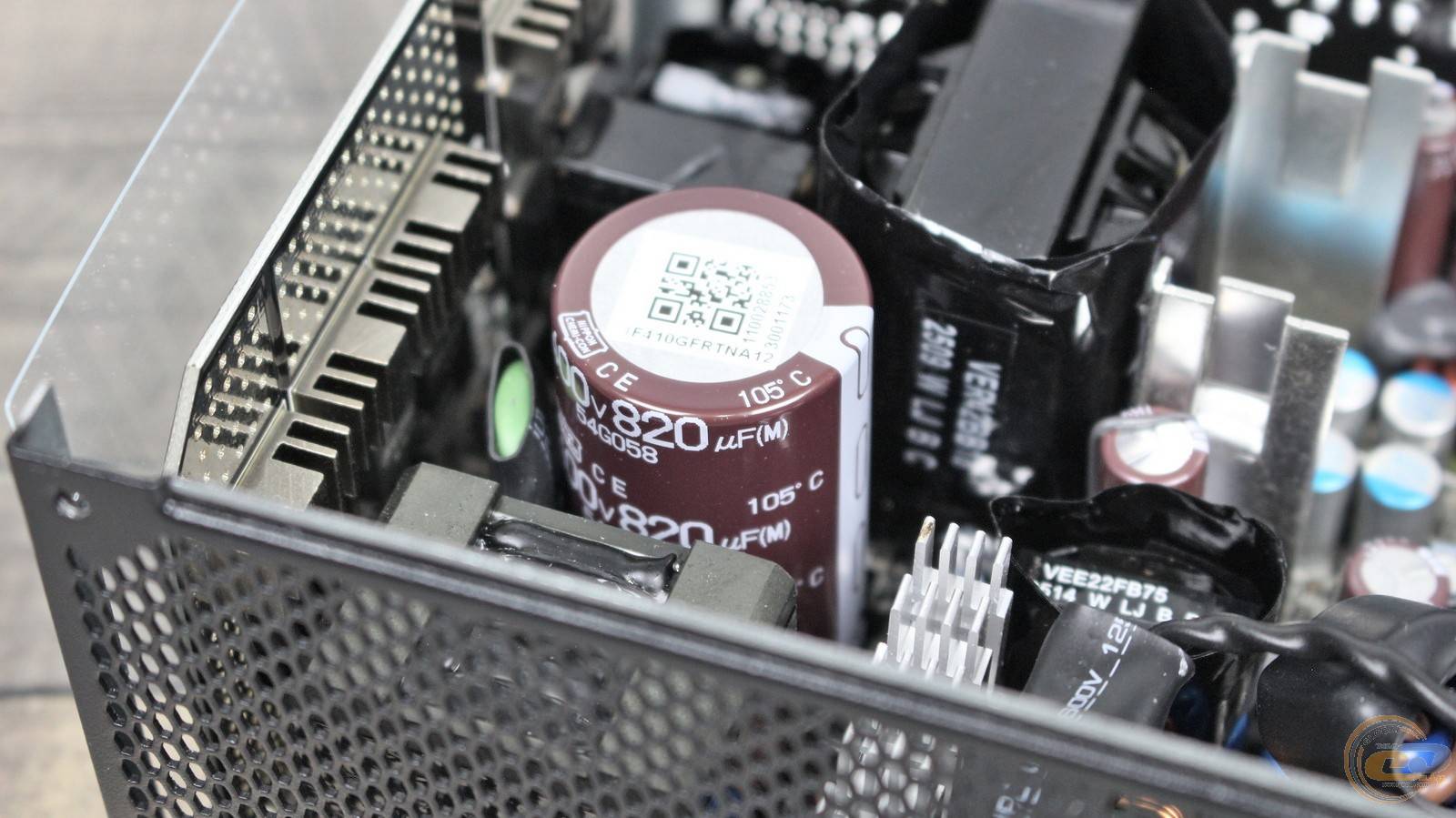

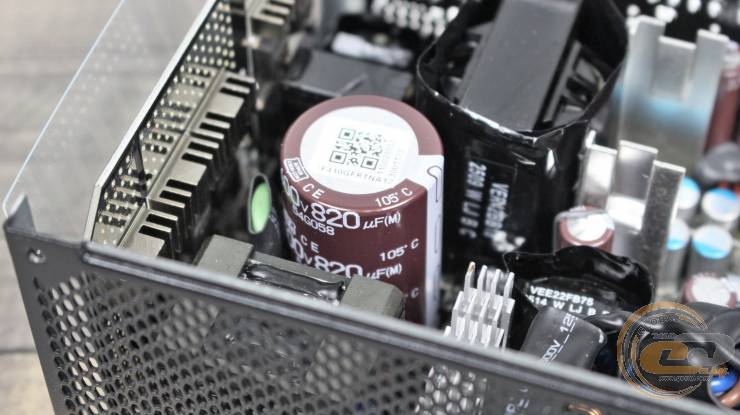

Вхідний конденсатор виготовлений японською компанією Nippon Chemi-Con. До того ж він належить до високотемпературної серії, тож за термін його служби можна не переживати. А ємність 820 мкФ є хорошим показником для кіловатника. Поруч видно терморезистор та реле, які забезпечують захист пристрою від високих пускових струмів.

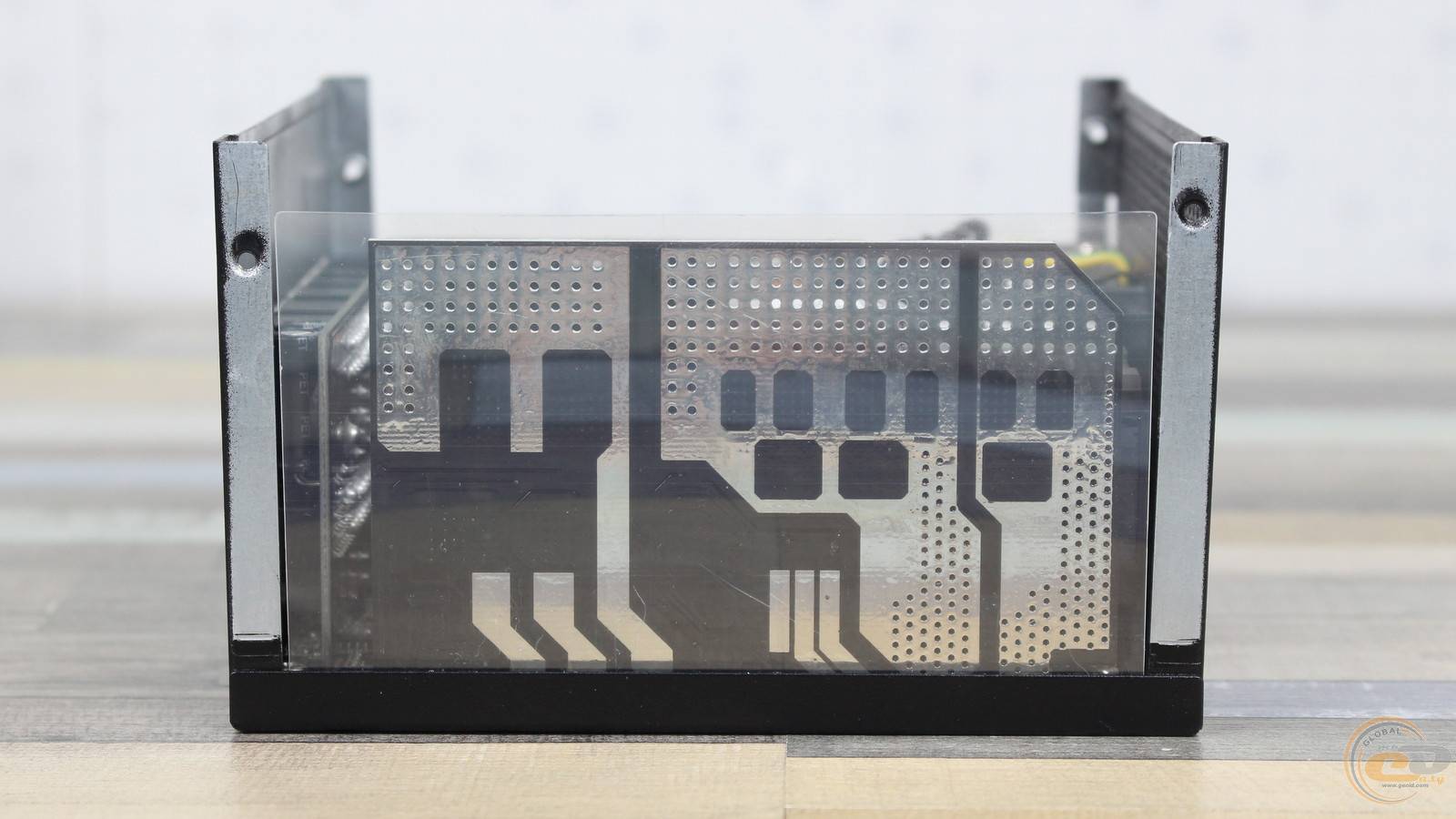

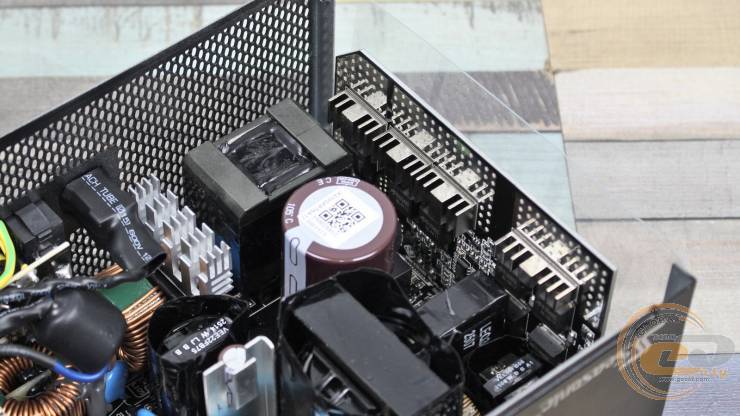

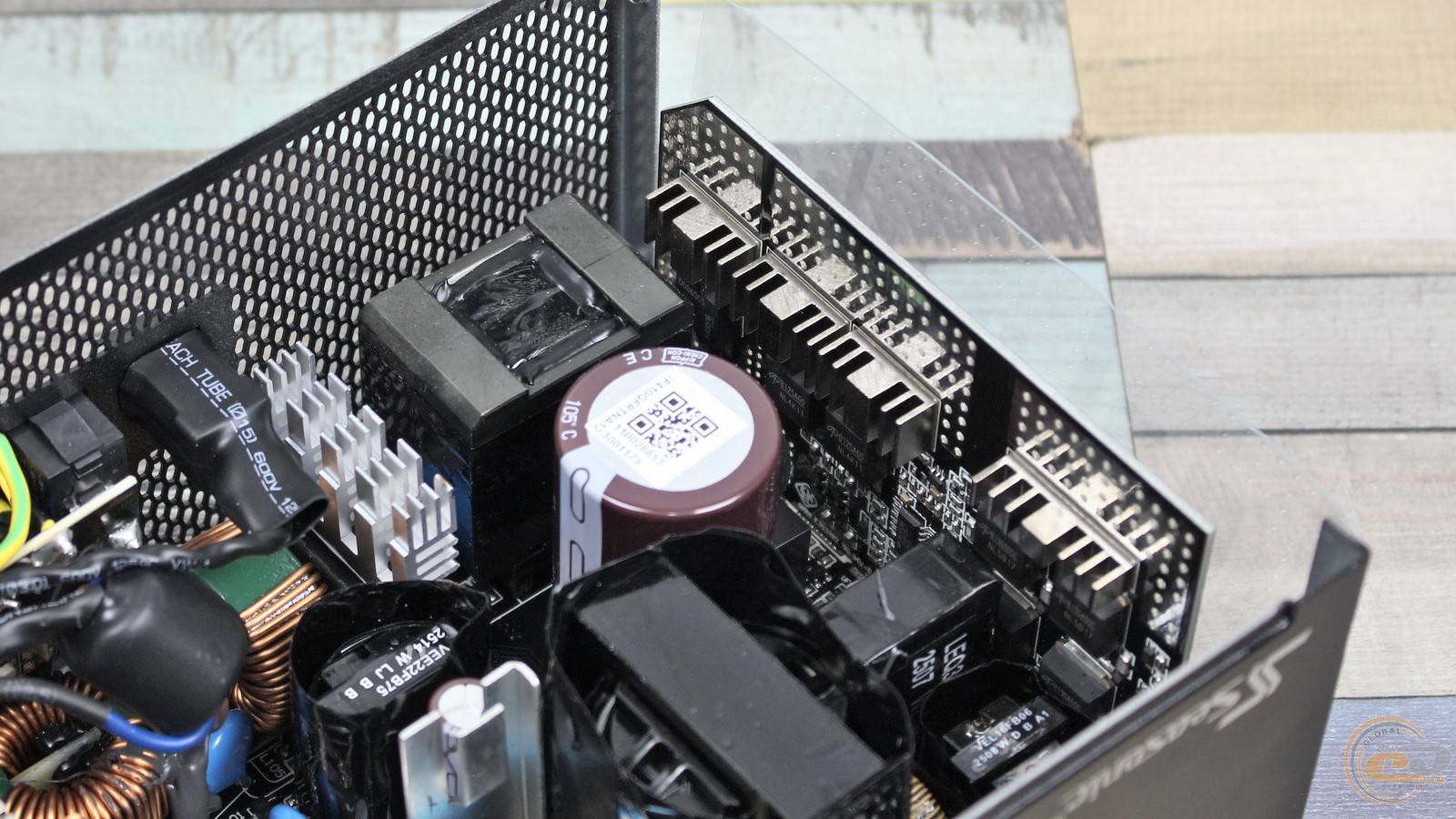

У свою чергу три силові елементи вузла APFC та чотири ключі первинного кола розташовані на окремій платі, до якої припаяні також і їхні радіатори.

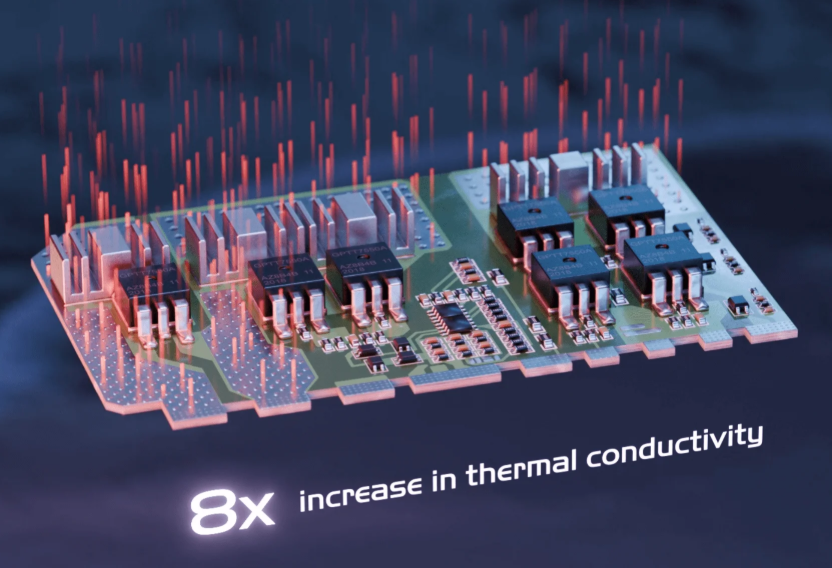

Такий незвичний підхід, відомий як OptiSink Design, забезпечує більш ефективне використання внутрішнього простору та охолодження розміщених на платі компонентів. Згідно з даними виробника, завдяки цьому тепловіддача згаданих елементів зросла у вісім разів.

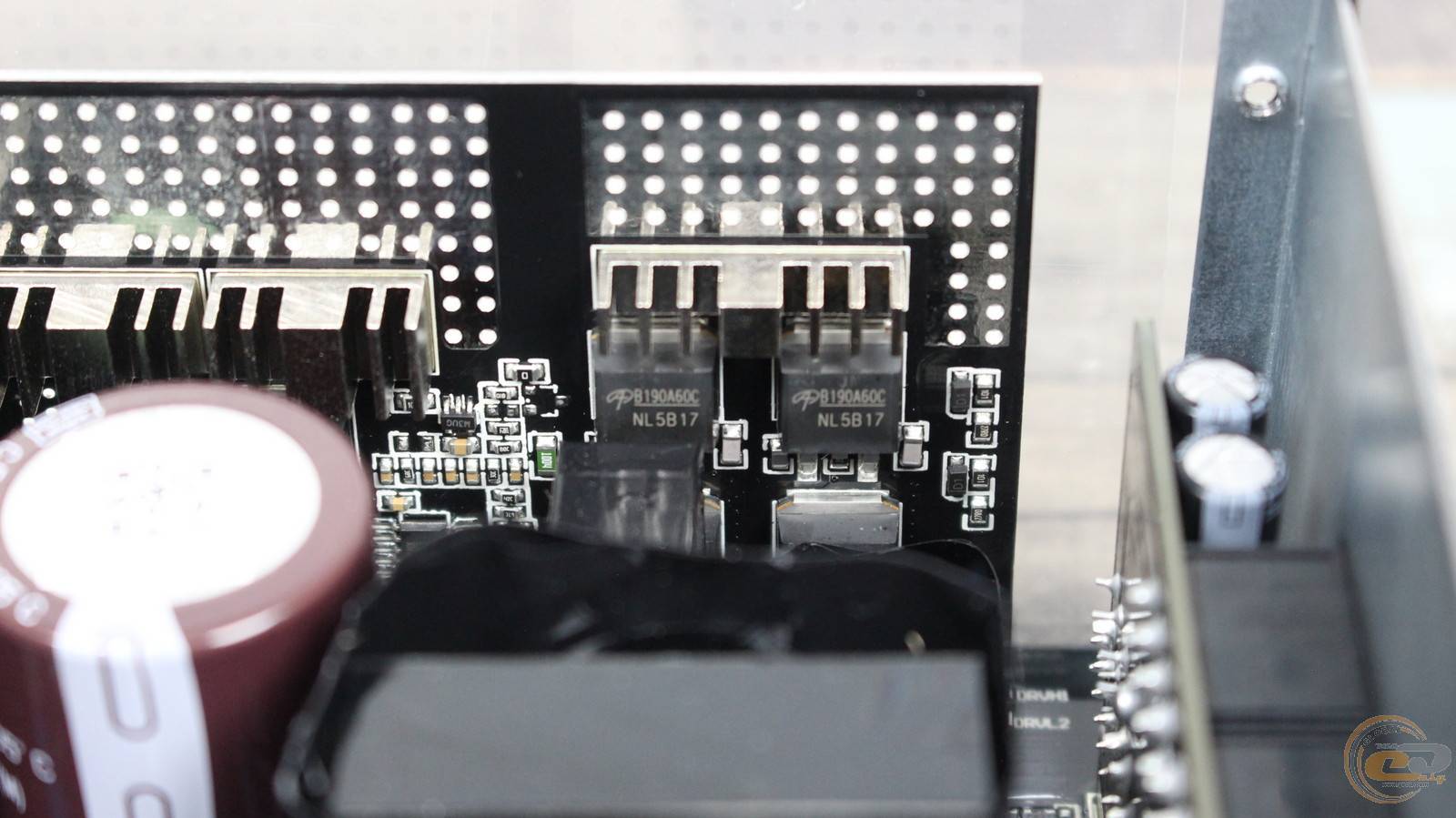

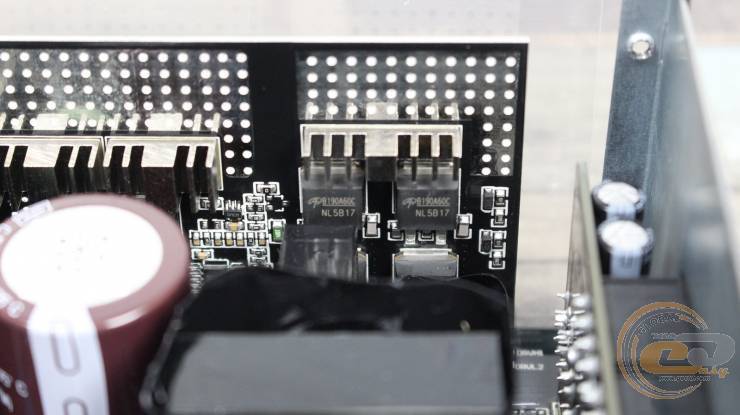

Ключі первинного кола Seasonic FOCUS GX-1000 ATX 3.1 набрані з чотирьох польових транзисторів AOSMD B190A60C. Їх виробником є відома американська компанія Alpha & Omega Semiconductor, тож їх походження не викликає запитань. До речі, з-під її крила вийшли і транзистори вузла APFC.

А от на звороті цієї плати немає жодних елементів.

Як і у попередника, в основі тестованого блока живлення використовується властива топовим пристроям високоефективна повномостова схема.

Позаду головного трансформатора розпаяні шість польових транзисторів синхронного випрямляча — на два більше, ніж у 850-ватнику. Охолоджуються вони розташованими поряд радіаторами.

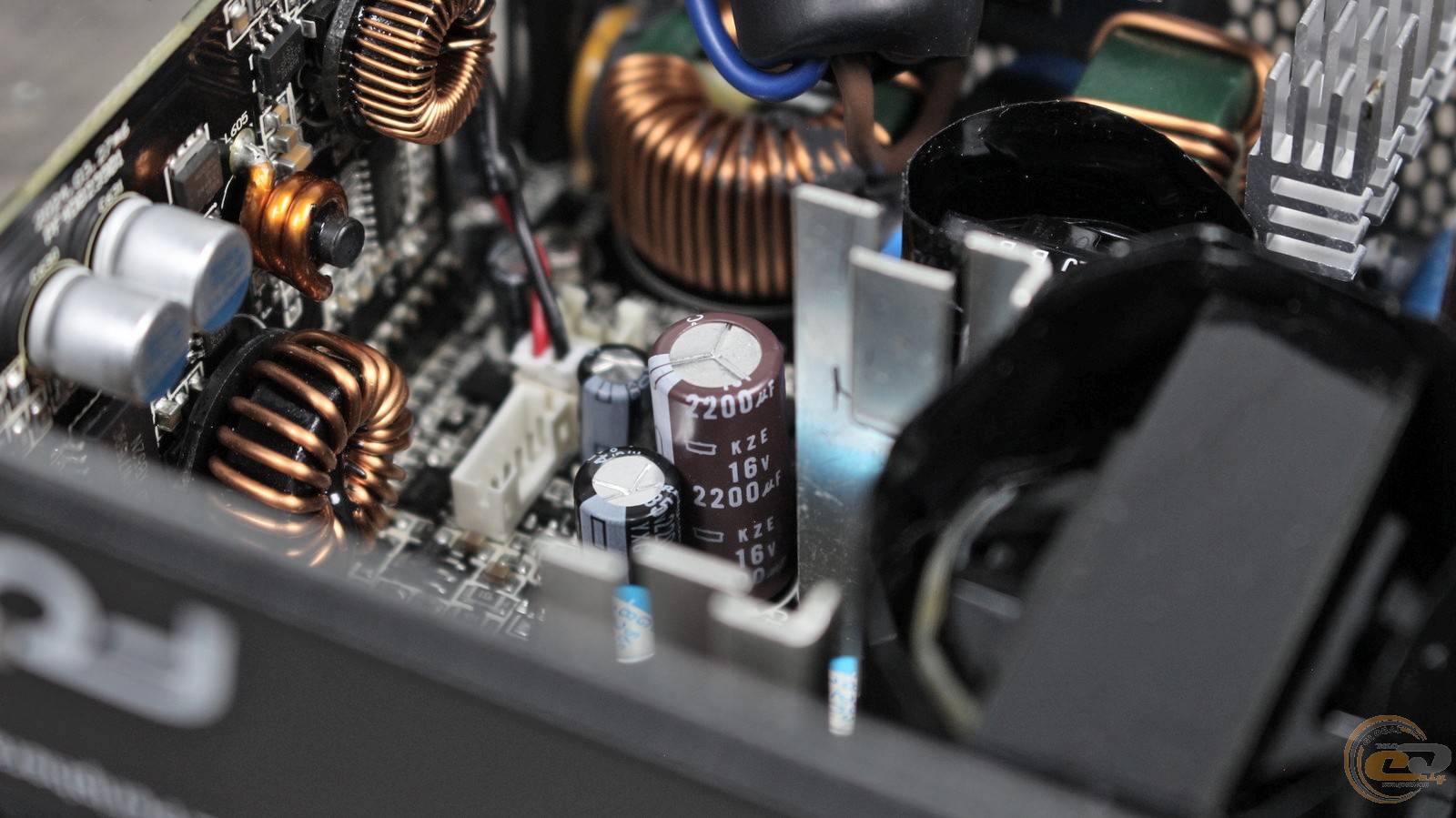

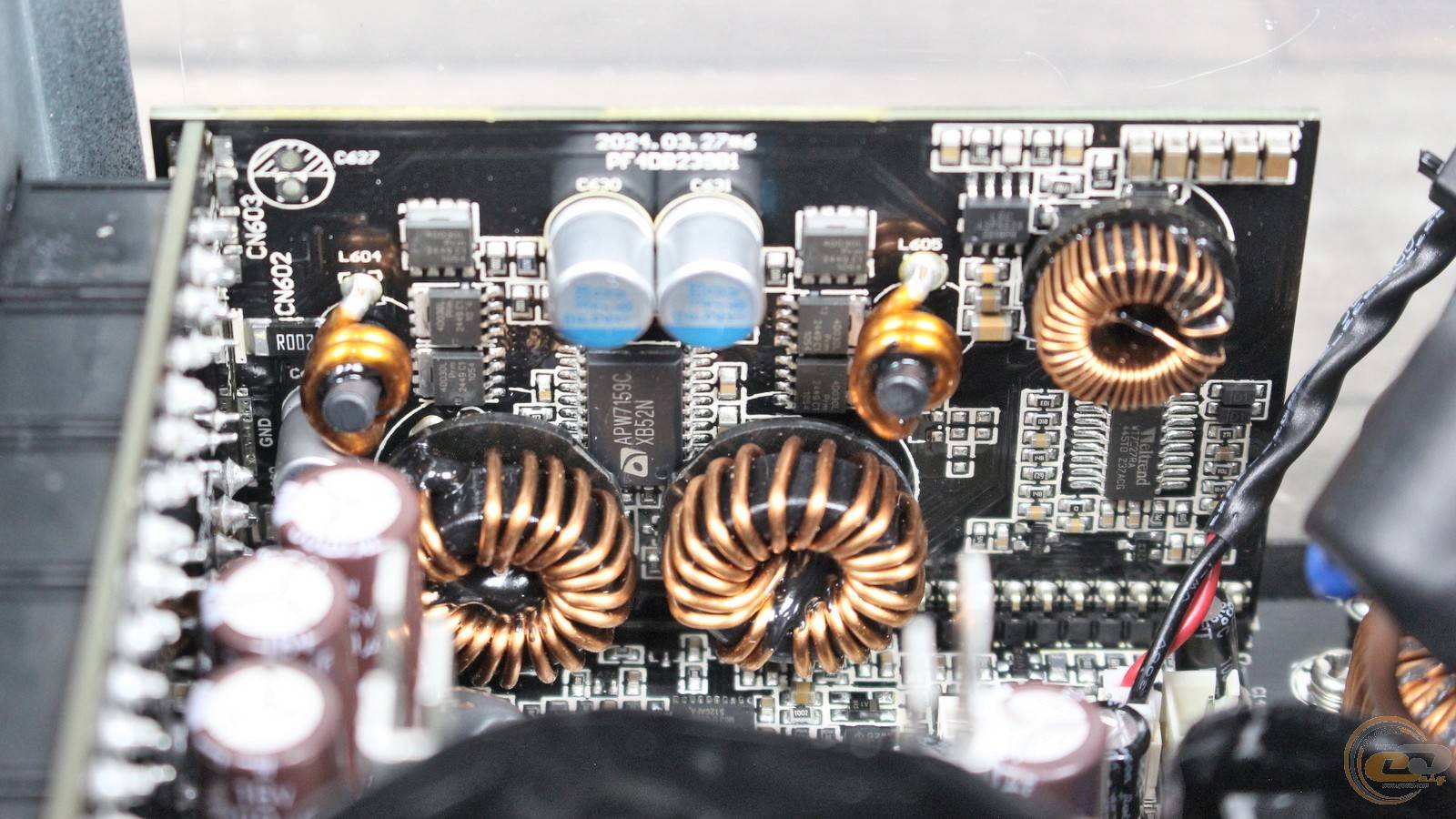

На вертикальній платі розташовані складові елементи DC-DC-перетворювачів, у тому числі часто використовуваний контролер APW7159C.

Трішки правіше розпаяний інший чип — Weltrend WT7527RA. З його допомогою вдалося реалізувати ряд захистів. А так виглядає повний їх список:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP).

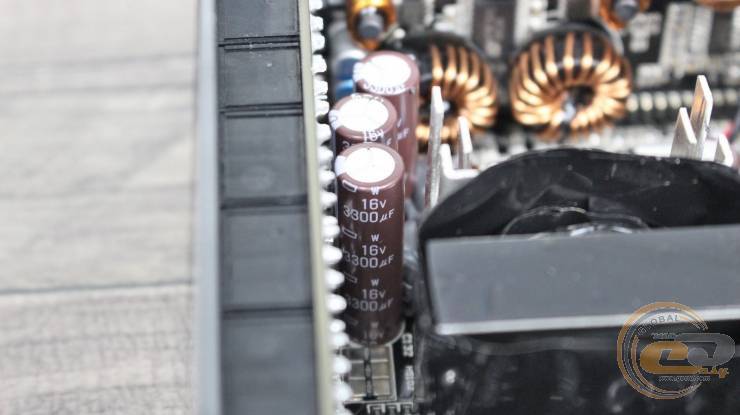

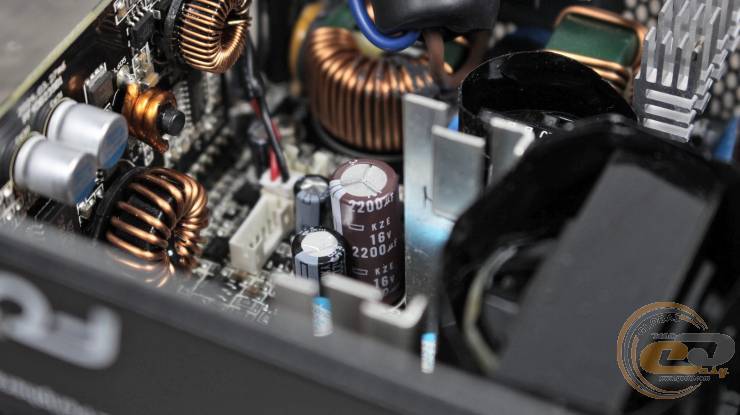

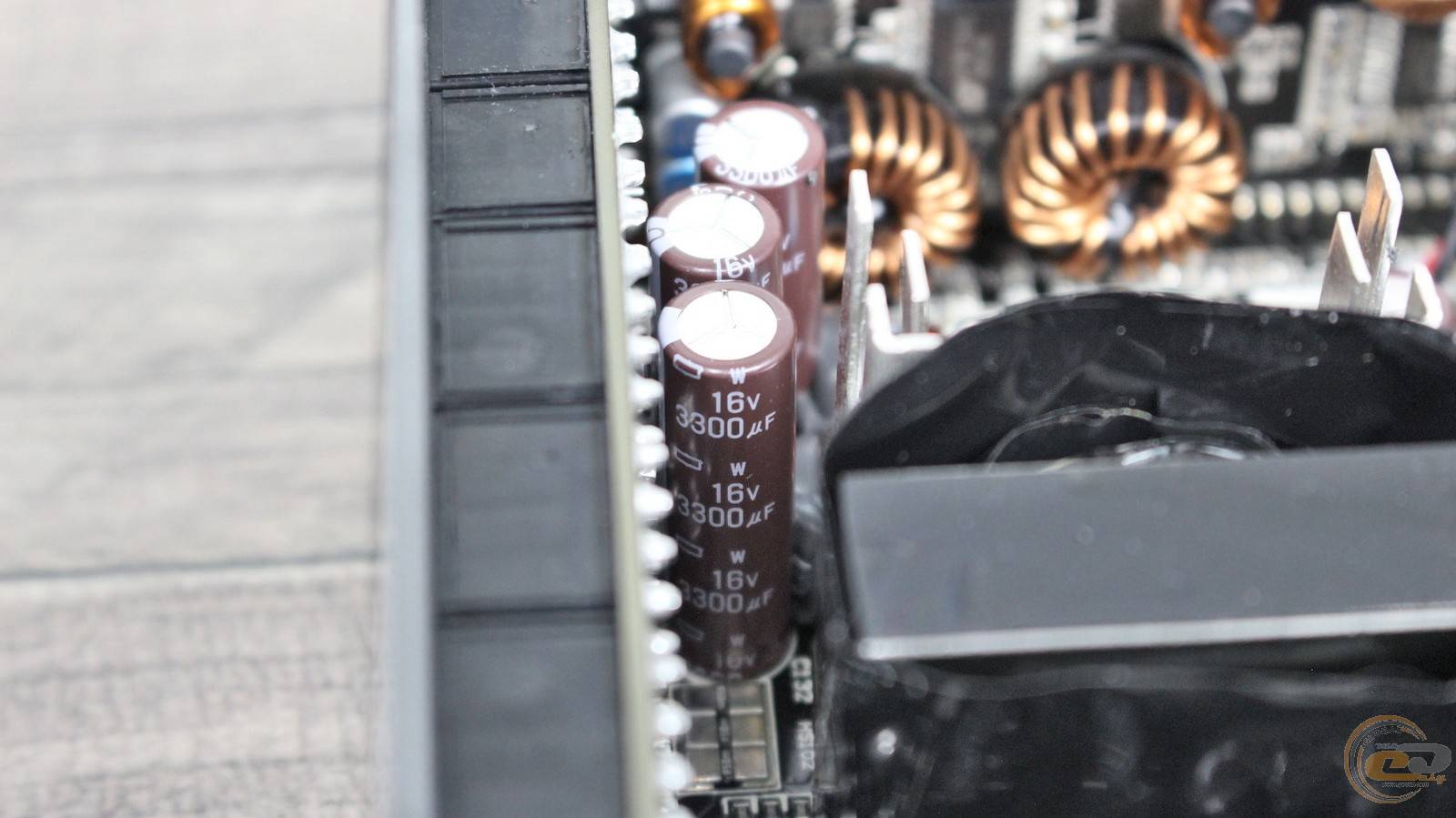

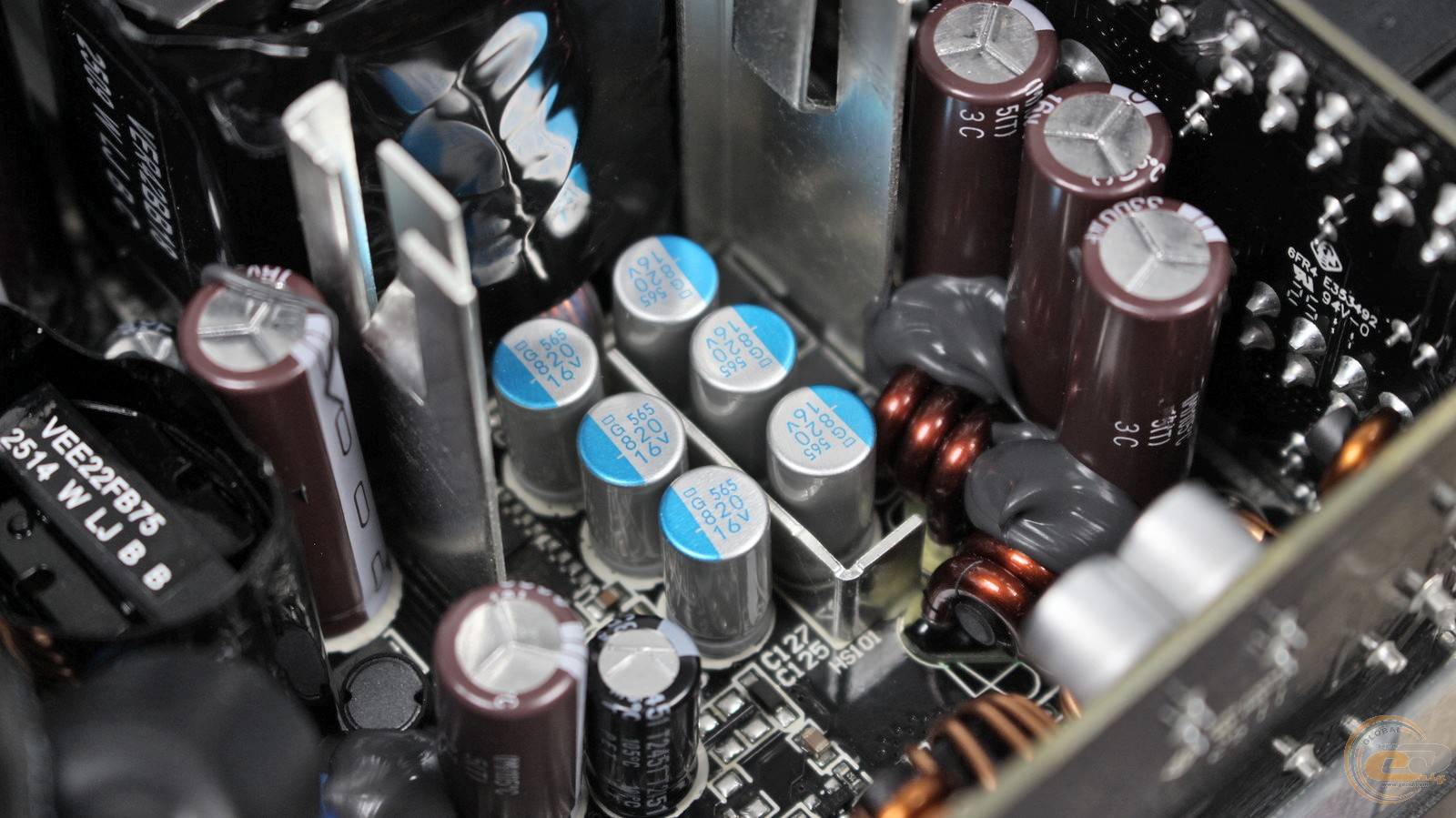

Крім надійних полімерних конденсаторів, у тестованому блоці живлення також є чимало електролітів. Їх якість також висока — це елементи від японських брендів Nippon Chemi-Con та Rubycon. Тож цей аспект залишається сильною стороною пристрою, як і в його попередника.

Крос-навантажувальні характеристики

А тепер переходимо до практичних тестів. Якщо стандарт ATX12V визначає допустимий діапазон відхилень напруг для всіх ліній живлення ±5% від їх номіналу, то тут він помітно менший. Втім, компанія Sea Sonic Electronics заявляє про підтримку Tight Voltage Regulation для трьох основних ліній +3,3В, +5В і +12В, а це лише ±3%.

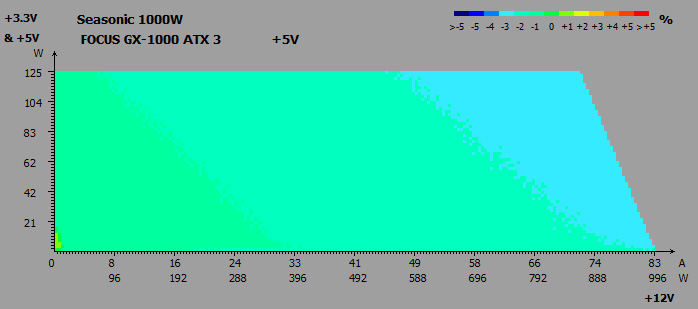

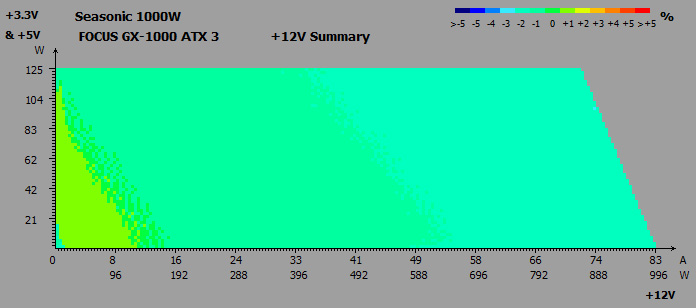

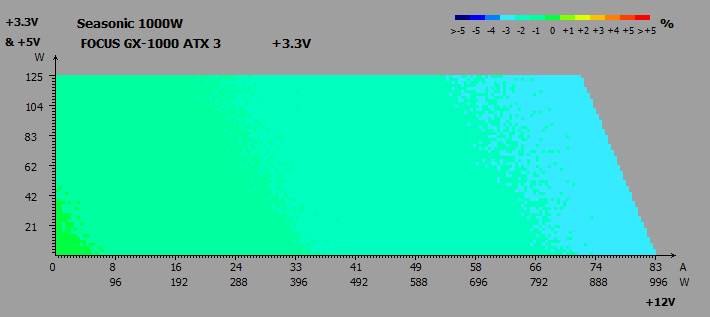

Під час крос-навантажувальних тестів на основних лініях живлення Seasonic FOCUS GX-1000 ATX 3.1 були зафіксовані такі відхилення:

• лінія +3,3В: від -3% до 0%;
• лінія +5В: від -3% до -1%;
• лінія +12В: від -2% до +1%.

І справді, напруга на всіх трьох каналах змінюється у дуже вузьких межах — від -3% до +1%, що є відмінними показниками.

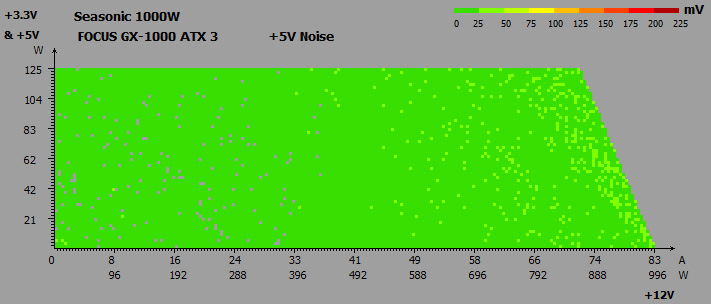

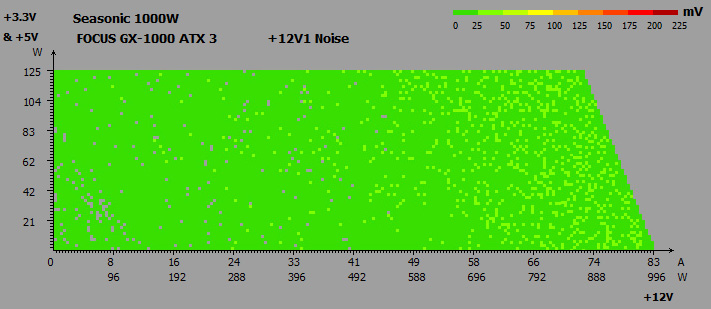

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

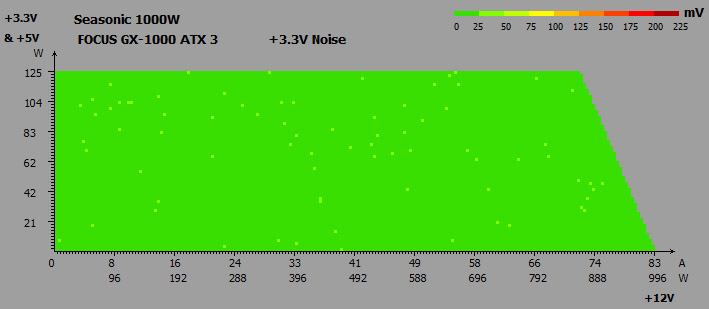

З пульсаціями також все в повному порядку — на трьох основних лініях вони не перевищували 50 мВ.

Чергова лінія живлення + 5VSB

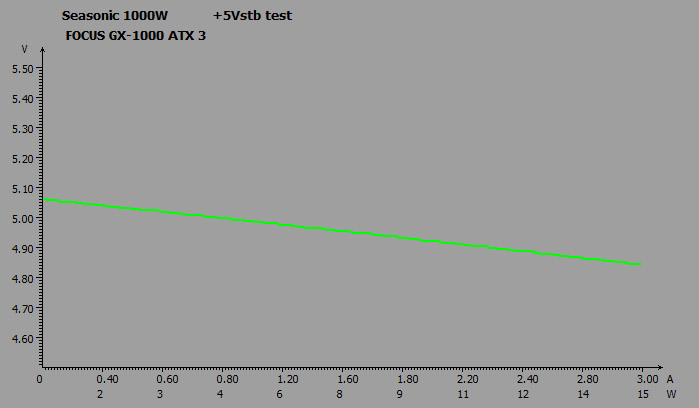

Стан чергової лінії живлення без зауважень — напруга на ній змінюється в межах від 5,06 до 4,84 В (від +1,2% до -3,2%), не виходячи за рамки ±5%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Активний коректор потужності у Seasonic FOCUS GX-1000 ATX 3.1 показує себе у всій красі й відповідає вимогам 80 PLUS Gold. Так, коефіцієнт PF на рівні 0,9 було досягнуто при навантаженні менш ніж 200 Вт, а далі він поступово зріс до максимально можливих 0,99.

ККД

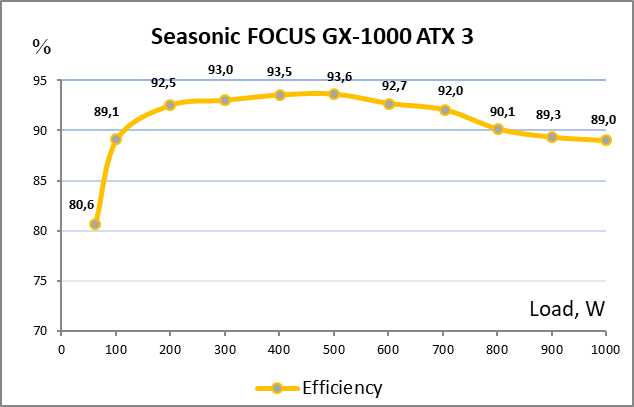

З відповідністю ККД сертифікату 80 PLUS Gold також повний порядок: при навантаженні 20%, 50% і 100% від номінальної потужності ККД перевищував 90%, 92% і 89% відповідно. А пікове його значення сягає цілих 93,6%.

Крім того, таке поєднання коефіцієнта PF (≥0,97) та енергоефективності (≥87%) дозволило кіловатнику отримати сертифікат Cybenetics Gold, тоді як молодші рішення лінійки відповідають більш престижному стандарту Cybenetics Platinum.

Система охолодження

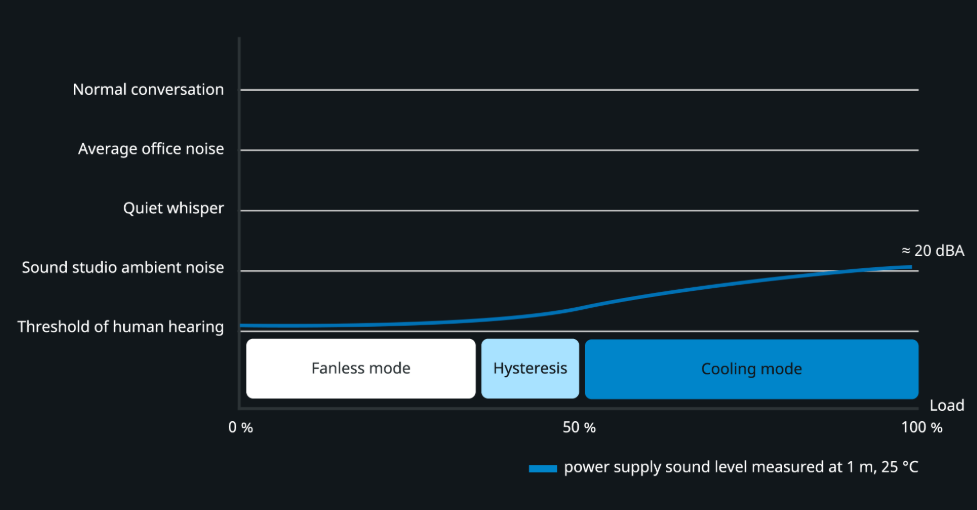

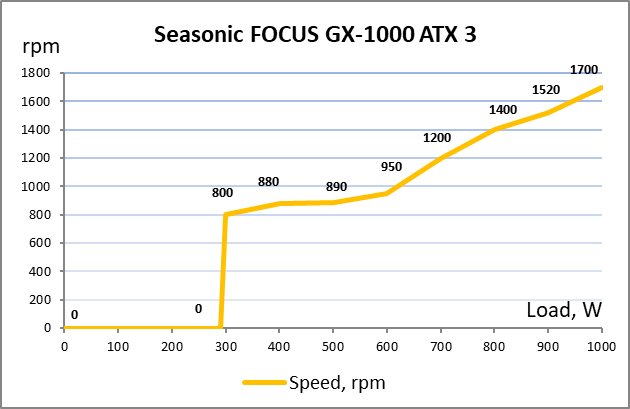

Принцип роботи системи охолодження Seasonic FOCUS GX-1000 ATX 3.1 дуже нагадує 850-ватну модель. У гібридному режимі до навантаження 300 Вт блок живлення працює повністю безшумно, до 600 Вт — дуже тихо, а до 700 Вт рівень шуму все ще залишається низьким. Лише при вищих навантаженнях шум підвищується до рівня нижче середнього, а швидкість обертання вентилятора досягає максимуму близько 1700 об/хв. Нагадаємо, у попередника 120-мм вентилятор розганявся до 1900 об/хв.

В діапазоні навантажень 300-500 Вт виробник передбачив зону гістерезису. Вона дозволяє уникати ситуації, коли вентилятор постійно вмикається і вимикається, балансуючи між двома режимами роботи. Якщо ж гібридний режим роботи системи охолодження відключений, тоді вентилятор запускається одразу при подачі живлення зі швидкістю 800 об/хв.

До речі, аналогічно молодшим рішенням пристрій отримав сертифікат Cybenetics A-, який вказує на дуже низький рівень шуму — до 30 дБ.

Температурний режим

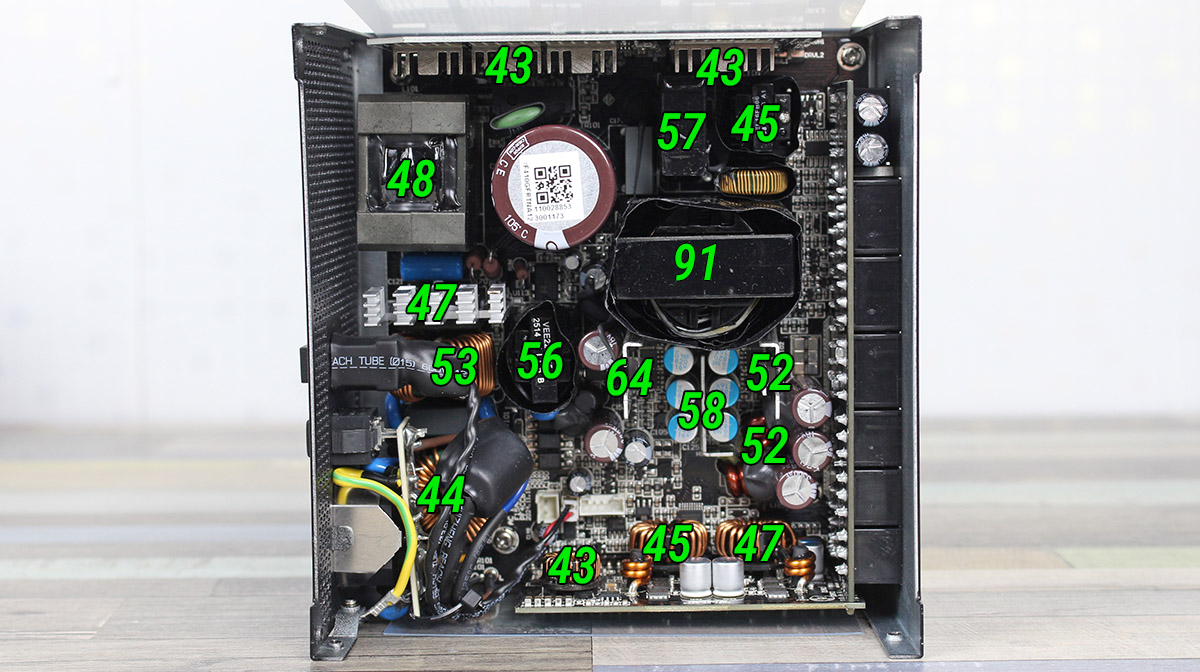

Карта температур, отримана після 15-хвилинного 900-ватного навантаження, показує помітне нагрівання головного трансформатора — до 91°C. Це не критичне значення, але воно помітно вище, ніж у попередника. А от усі інші вузли виявилися помітно холоднішими.

Зауважимо, що при тестуванні температура в приміщенні досягала доволі високих 26°C. Тож у більш комфортних для користувачів умовах і вузли блока живлення нагріватимуться менше.

Випробування на реальній конфігурації

Настав час перевірити можливості блока живлення на реальній комп'ютерній системі. Для її збірки був задіяний процесор AMD Ryzen 9 7900X з TDP 170 Вт в парі з 450-ватною ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition та 350-ватною Palit GeForce RTX 3090 GamingPro.

Компонент	Модель
Процесор	AMD Ryzen 9 7900X (Socket AM4, 12 / 24 x 4,7 – 5,6 ГГц, TDP 170 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	ASUS TUF GAMING X870-PRO WIFI7 W NEO (AMD X870, Socket AM5, DDR5, ATX)
Оперативна пам’ять	2 × DDR5-6000 16 ГБ Kingston FURY DDR5 (KF560C40BBAK2-32)
Відеокарти	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Як видно, навіть вимоглива система з одразу двома гарячими відеоадаптерами виявилася цілком «по зубах» тестованому блоку живлення. Напруги на всіх трьох лініях як у простої, так і під навантаженням залишалися в заявлених виробником 3-відсоткових межах. А різниця між значеннями у простої та під навантаженням становила лише 0,4-1,5%. Тож отримані показники цілком заслужено отримують від нас оцінку «відмінно».

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, тестований блок живлення потішить свого власника дуже низьким енергоспоживанням у вимкненому стані (2 Вт) комп'ютера і в сплячому режимі (4 Вт).

Підсумок

Загалом блок живлення Seasonic FOCUS GX-1000 ATX 3.1 успішно прийняв естафету від свого попередника, зберігши ключові сильні сторони та водночас отримавши низку важливих оновлень. Як і раніше, маємо сучасний підхід до реалізації живлення та традиційно високу якість компонентів. Тож пристрій потішить навіть вимогливих користувачів, які очікують від нього стабільності й тривалого ресурсу роботи.

До переваг новинки варто віднести високу енергоефективність із сертифікатами 80 PLUS Gold та Cybenetics Gold, низький рівень шуму завдяки гібридному режиму роботи вентилятора, вдосконалену систему охолодження OptiSink Design, 600-ватний конектор 12V-2x6 (PCIe 5.1), вузький 3-відсотковий діапазон відхилення напруг Tight Voltage Regulation, а також широкий набір захистів, що гарантують безпеку системи.

Окремо варто відзначити якісну компонентну базу: використання японських конденсаторів, американських транзисторів та вентилятора на гідродинамічному підшипнику сприяє високій надійності пристрою, що підтверджується 10-річною гарантією.

Отже, Seasonic FOCUS GX-1000 ATX 3.1 можна сміливо рекомендувати як сучасний і дуже надійний вибір для ігрових чи професійних систем. Він вдало поєднує перевірені рішення попередніх поколінь із новими технологіями, пропонуючи користувачам стабільність, ефективність та комфорт роботи на довгі роки.

Переваги:

• високий рівень ККД (понад 93%, 80 PLUS Gold та Cybenetics Gold);
• при підключенні до потужної конфігурації напруги залишаються в межах норми;
• дуже малі відхилення напруг;
• наявність усіх видів захистів;
• роздільна система стабілізації живлення;
• можливість роботи в широкому діапазоні мережевої напруги;
• вдосконалене охолодження силових елементів первинного кола OptiSink Design;
• використання японських електролітичних високотемпературних конденсаторів;
• низьке енергоспоживання в режимі сну і у вимкненому стані комп'ютера;
• повністю модульні кабелі;
• 135-мм вентилятор на основі гідродинамічного підшипника;
• тиха робота на більшій частині діапазону навантажень (сертифікат Cybenetics A-);
• можливість повністю пасивного охолодження при навантаженні до 300 Вт;
• наявність трьох 6+2-контактних роз'ємів PCIe та одного 600-ватного PCIe 5.1 (12V-2x6);
• 10 років гарантії.

Особливості:

• нагрівання головного трансформатора до 91°C при тривалому навантаженні.

Автор: Олесь Пахолок

Висловлюємо подяку компанії ELKO Ukraine за наданий для тестування блок живлення.
