Огляд і тестування блока живлення Cooler Master MasterWatt 650: майстер ватта чи Майстер Ватта
23-12-2017

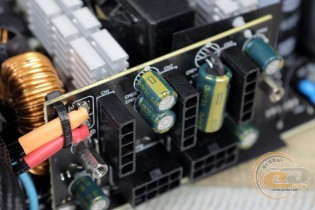

Фільтрувати вихідні напруги покликані тайванські електролітичні конденсатори виробництва Teapo з високотемпературних серій (105°C). Такі ж елементи розпаяні й на друкованій платі з модульними роз'ємами. У недорогих рішеннях лінійки Cooler Master MasterWatt Lite застосування таких недорогих електролітів виглядало природним, а ось у новинці класом вище хотілося б бачити надійніші елементи. А ви як вважаєте? Напишіть у коментарях, адже завжди цікаво знати думку наших читачів.

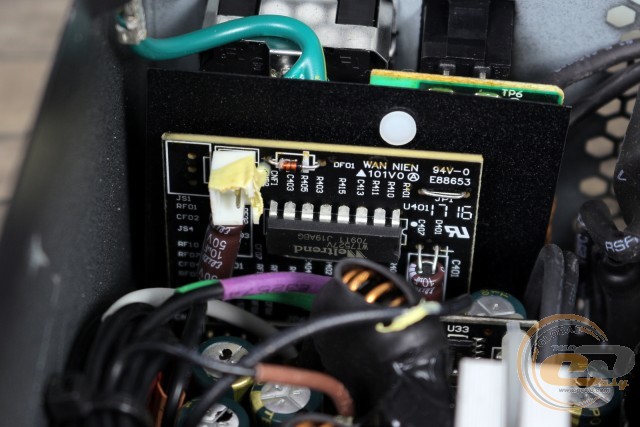

І знову повертаємося до вхідного гнізда, біля якого розташувалася вертикальна дочірня плата. На ній розпаяна мікросхема-супервайзер Weltrend WT7527V, за допомогою якої вдалося реалізувати повний набір захистів:
- від підвищеної вихідної напруги (OVP);
- від зниженої вихідної напруги (UVP);
- від короткого замикання (SCP);
- від перевантаження потужності (OPP);
- від перевантаження струму кожного каналу (OCP);
- від перегрівання (OTP).
Крос-навантажувальні характеристики
Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.
Під час крос-навантажувальних тестів на основних лініях живлення Cooler Master MasterWatt 650 були зафіксовані наступні відхилення напруг:
- лінія +3,3В: від -2% до +2%;
- лінія +5В: від -4% до +1%;
- лінія +12В: від -1% до +2%.
Вузол стабілізації напруги живлення добре впорався зі своїм завданням. Усі лінії живлення радували значеннями, що не виходять за межі допустимих. Використання DC-DC-перетворювачів якнайкраще вплинуло на стан лінії +12В, яка вирізняється мінімальними відхиленнями.

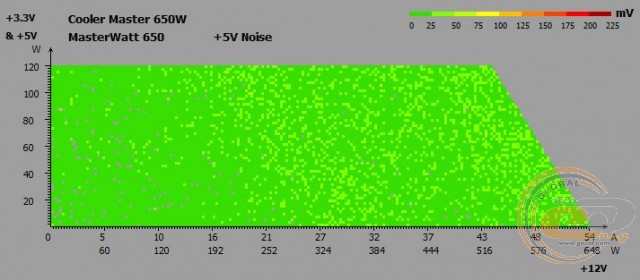

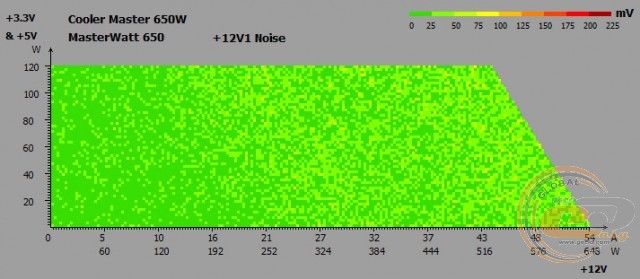

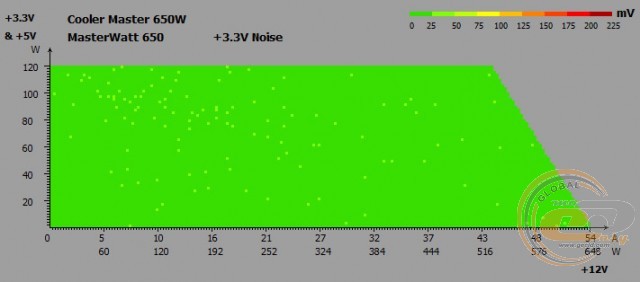

Шуми і пульсації на всьому діапазоні напруг
Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):
- лінії +3,3В і +5В: 50 мВ;
- лінія +12В: 120 мВ.
Під час вимірювання пульсацій на всіх лініях були зафіксовані хороші результати – все в межах допустимого.
Чергова лінія живлення +5VSB
Стан чергової лінії живлення Cooler Master MasterWatt 650 не викликав жодних зауважень. Залежно від навантаження напруга на ній змінюється в допустимих межах: від 5,13 до 5,04 В, не виходячи за межі ±5%.
PFC
Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:
Навантаження, Вт |
70 |
130 |
200 |
270 |
330 |
400 |
500 |
580 |
650 |
Навантаження*, % |
11 |
20 |
31 |
42 |
51 |
62 |
77 |
97 |
100 |
PFC |
0,83 |
0,91 |
0,92 |
0,94 |
0,95 |
0,96 |
0,97 |
0,97 |
0,98 |
Навантаження* – навантаження у відсотковому співвідношенні до номінальної потужності блока живлення.
Модуль APFC блока живлення відмінно справляється зі своїм завданням. Уже при споживаній потужності в 130 Вт коефіцієнт PFC сягає позначки 0,91, максимальне ж значення (0,98) було зафіксоване при номінальному навантаженні.
ККД
Стандарт 80 PLUS Bronze для напруги 230 В вимагає, щоб ККД джерела живлення при навантаженнях 20%, 50% і 100% від номіналу не опускався нижче 81%, 85% і 81% відповідно. Тест реальної ефективності при різній споживаній потужності підтвердив досягнення всіх необхідних показників.
Система охолодження і температурний режим

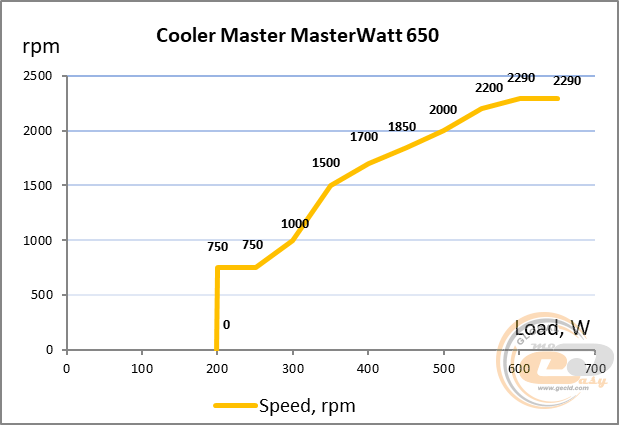

Опосередковано оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання й наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 27°С. Потрібно зазначити, що повітря всередині корпуса комп'ютера може бути й гарячішим, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створене комп'ютерною системою, має змінний характер, що полегшує температурний режим джерела живлення.
Визначити залежність акустичного комфорту від навантаження на БЖ допоможе дана таблиця:
Діапазон потужності |
Рівень шуму |
До 150 Вт |
Безшумно |
150 – 300 Вт |
Дуже тихо |
300 – 400 Вт |
Тихо |
400 – 500 Вт |
Середній |
500 – 650 Вт |
Вище середнього |
При невисокому навантаженні (до 150 Вт) пропелер навіть і не думає обертатися. Приємно, що даний показник дорівнює 23% від номіналу, що перевищує заявлені 15%, хоча слід врахувати вплив внутрішньокорпусної вентиляції. Отже, дивитися фільми або серфити можна буде в абсолютній тиші, принаймні з боку БЖ.
Тихо пропелер працює аж до позначки 400 Вт. З подальшим збільшення навантаження й частоти обертання до 2290 об/хв рівень його шуму вже покидає межі комфортного.

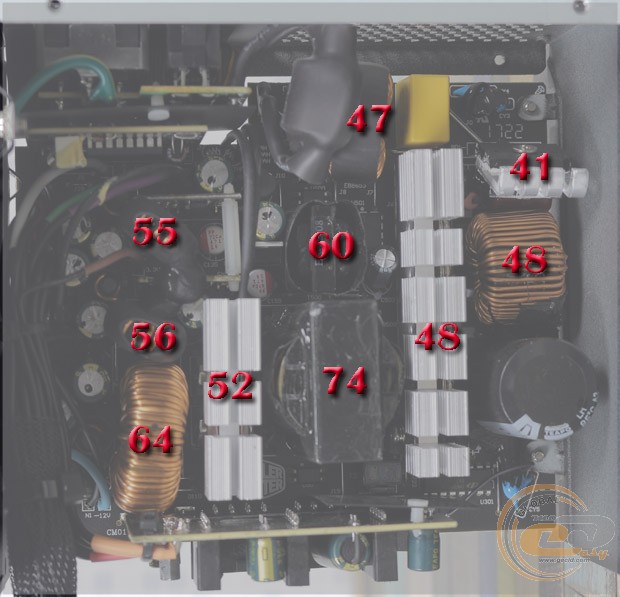

У свою чергу таке агресивне налаштування вентилятора забезпечило відмінні температурні показники. Абсолютно всі компоненти далекі від перегрівання, що також позитивно позначиться на терміні їх служби. Однак, як і в рішеннях з приставкою «Lite», швидкість обертання все ж можна було б дещо знизити на догоду акустичному комфорту.
Сторонні шуми під час роботи блока живлення
Як показала практика, на всьому діапазоні номінальної потужності Cooler Master MasterWatt 650 не відтворює додаткових шумів у вигляді дратівливого писку дроселів або характерного гудіння трансформатора, в тому числі в пасивному режимі роботи СО при низькому навантаженні.
OverLOAD
Навантаження на дану модель ми збільшували до 810 Вт, тобто +25% до номінальної. При цьому вихідні показники залишалися в межах норми, однак проводити експеримент далі ми не наважилися.
Практичні випробування на реальній конфігурації
Для побудови реальної комп'ютерної системи був задіяний потужний 6-ядерний процесор Intel Core i7-4960X у розгоні з номінальних 3,6 до 4,4 ГГц. В ролі відеокарти ми використовували ZOTAC GeForce GTX 480 AMP! з доволі високим рівнем енергоспоживання. Відзначимо, що метою даного експерименту є відтворення реальних навантажень продуктивного ПК і перевірка того, як при цьому поводиться блок живлення на практиці.
Материнська плата |
ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express) |
Процесор |
Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ) @4,4 ГГц, 1,3 В |
Кулер |
Thermalright TRUE Spirit 120M |
Оперативна пам’ять |
4 x DDR3-1333 4096 MБ Transcend PC3-10600 |
Відеокарта |
ZOTAC GeForce GTX 480 AMP! |
Жорсткий диск |
WD Caviar Blue 1 ТБ (WD10EALX) |
Корпус |
Spire SwordFin SP9007B з двома 120-мм вентиляторами |
Ватметр |
Seasonic PowerAngel |
Мультиметр |
MASTECH MY64 |
Вимірювання проводилося в двох режимах: «Простій» і «Максимальне завантаження», яке створювалася утилітами Linpack і FurMark 1.10.4. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В і +3,3В фіксувалася за допомогою мультиметра MASTECH MY64.
В результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:
Cooler Master MasterWatt 650 |
GIGABYTE GP-P650B |
CHIEFTEC CTG-650-80P |
||||
Режим |
Величина, В |
Відхилення, % |
Величина, В |
Відхилення, % |
Величина, В |
Відхилення, % |
+12В |
||||||
Idle |
12,23 |
+1,9 |
12,25 |
+2,1 |
12,10 |
+0,8 |
Burn |
12,18 |
+1,5 |
12,25 |
+2,1 |
11,88 |
-1,0 |
+5В |
||||||
Idle |
5,08 |
+1,6 |
5,19 |
+3,8 |
5,18 |
+3,6 |
Burn |
5,05 |
+1,0 |
5,19 |
+3,8 |
5,19 |
+3,8 |
+3,3В |
||||||
Idle |
3,40 |
+3,0 |
3,40 |
+3,0 |
3,39 |
+2,7 |
Burn |
3,37 |
+2,1 |
3,40 |
+3,0 |
3,38 |
+2,4 |
Вхідне енергоспоживання, Вт |
||||||
Idle |
139 |
139 |
142 |
|||
Burn |
611 |
612 |
618 |
Блок живлення Cooler Master MasterWatt 650 відмінно впорався із запропонованою конфігурацією як під навантаженням (режим «Burn»), так і при бездіяльності системи (режим «Idle»). Використання роздільної системи стабілізації забезпечило зразковий стан усіх ліній, взагалі без просадок, що прописано для любителів розгінних експериментів.
Енергоспоживання в простої та вимкненому стані комп'ютера
Блоки живлення |
Енергоспоживання в режимі, Вт |
|
Sleep |
Power Off |
|
Cooler Master MasterWatt 650 |
7 |
3 |
GIGABYTE GP-P650B |
7 |
3 |
CHIEFTEC CTG-650-80P |
7 |
3 |
Енергоспоживання блока живлення Cooler Master MasterWatt 650 у вимкненому стані комп'ютера і в режимі сну відповідає показникам іншим близьким за потужністю рішенням, які побували в нашій тестовій лабораторії.
Підсумки
На тлі полегшених рішень з лінійки Lite, блок живлення Cooler Master MasterWatt 650 виглядає як преміальний пристрій. Зміни торкнулися практично всього, починаючи з зовнішнього вигляду й закінчуючи реальними вихідними показниками.
Джерело вийшло компактним, при цьому дроти для живлення периферії та карт розширення зроблені модульними й виконані у вигляді дуже зручних в укладанні шлейфів. 120-мм пропелер отримав захист від потрапляння пилу, схемотехніка містить DC-DC-перетворювачі, а високий ККД пристрою і широкий спектр вхідних напруг вилилися в цілком заслужений сертифікат 80 PLUS Bronze. Але якщо порівнювати новинку з дорожчими рішеннями, то вже згадується, що «бронза» – це ще не «золото», що тайванські конденсатори хоча й кращі китайських noname, але поступаються японським аналогам, а система охолодження все ж могла б працювати й тихіше, особливо при підвищених навантаженнях.
Однак все пояснюється просто – достатньо поглянути на цінник. На момент написання огляду за кордоном таке джерело можна придбати за $70. Cooler Master MasterWatt 650 коштує цих грошей, оскільки на додачу до низки переваг він не лише видає заявлені характеристики без просідань напруги, але й забезпечує коректну роботу при перевантаженнях. Додайте 5 років гарантії, і в загальному підсумку новинка цілком може стати найкращим кандидатом на придбання в своєму ціновому сегменті. Що ж, залишилося почекати, поки вона з’явиться й на вітчизняному ринку.
Переваги:
- високий рівень ККД (відповідність стандарту 80 PLUS Bronze);
- наявність виділеного каналу +12В з навантажувальною спроможністю до 54,1 А;
- хороший стан напруги на лініях живлення +12В, +5В і +3,3В під великим навантаженням, без жодних просідань;
- сучасна схемотехніка з роздільною системою стабілізації живлення (DC-DC-перетворювачі);
- увесь спектр необхідних захистів;
- частково модульна система кабелів;
- всі дроти виготовлені у вигляді гнучких пласких шлейфів, що значно полегшує їх укладання;
- наявність чотирьох 6+2-контактних конекторів PCIe і дев'яти SATA;
- ефективна система охолодження з пасивним режимом роботи при невеликих навантаженнях;
- 120-мм вентилятор на основі герметичної LDB-вальниці;
- невеликі розміри (довжина 140 мм);
- 5 років гарантії.
Особливості:
- використання виключно тайванських конденсаторів.
Недоліки:
- неприємний шум системи охолодження при великих навантаженнях.
Автор: Олесь Пахолок
Переклад: Юрій Коваль
Висловлюємо подяку компанії Cooler Master за наданий для тестування блок живлення.
Висловлюємо подяку компаніям ASUS, Intel, Thermalright, Transcend, Western Digital і ZOTAC за надане для тестового стенда обладнання.
