Огляд і тестування материнської плати GIGABYTE GA-Z170X-Gaming 5-EU

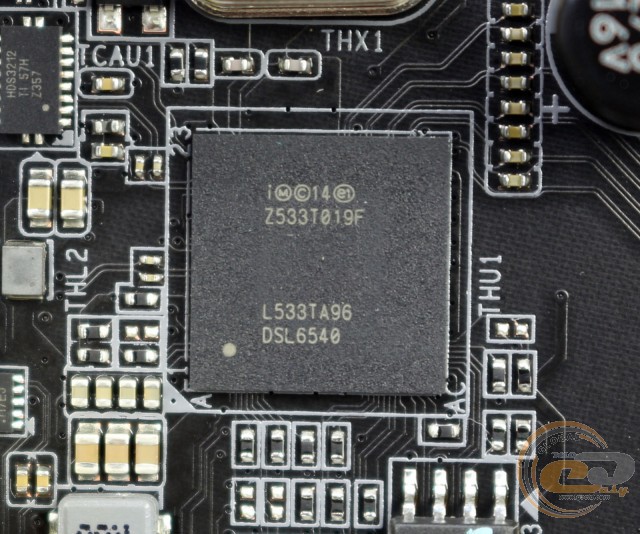

Коректна робота двох портів USB 3.1 забезпечена силами мікросхеми Intel DSL6540.

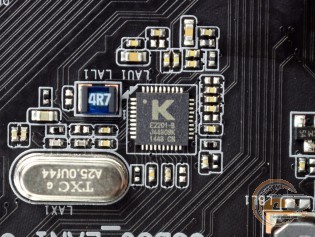

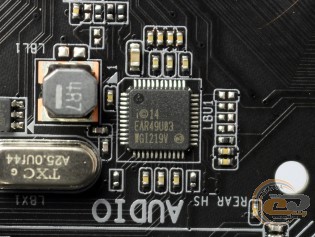

Для підтримки мережевих з'єднань служать два гігабітні LAN-контролери: Intel WGI219V і Qualcomm Atheros Killer E2201. Останній має ряд апаратних і програмних переваг для підвищення швидкості обробки ігрового мережевого трафіку.

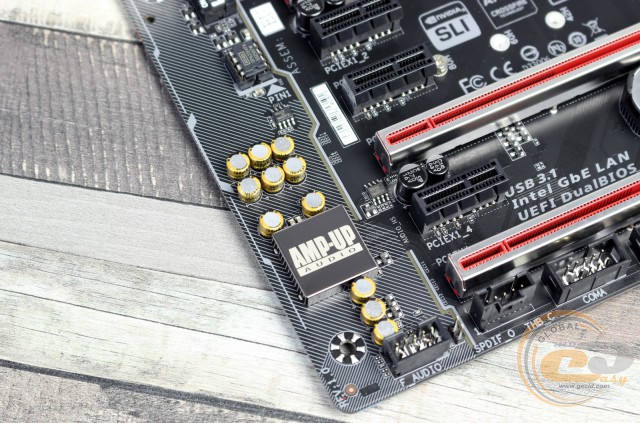

Звукова підсистема розглянутої материнської плати основана на флагманському 8-канальному HDA-кодеку Realtek ALC1150. Варто віддати належне інженерам компанії GIGABYTE, адже в цьому випадку мова йде не про «просто попередньо встановлений кодек», а про продуманий дизайн цілої аудіопідсистеми, кожен елемент якої орієнтований на досягнення максимальної ефективності. Вона включає до свого складу спеціальні аудіоконденсатори від компанії Nichicon і попередньо встановлений підсилювач TI OPA2134PA. Згідно з характеристикою виробника, він має нейтральний окрас звучання й підходить для всіх жанрів музики. Також існує можливість його легкої заміни на інший, який має більш вузьку спрямованість на певний музичний жанр. Додатково відзначимо наявність захисного кожуха для екранування аудіокодека та можливість керування потужністю звукового сигналу за допомогою набортних перемикачів (підсилення в 2,5 і 6 разів). Особливої уваги заслуговує програмне забезпечення Sound Blaster X-Fi MB3 для доведення якості звуку до необхідного рівня.

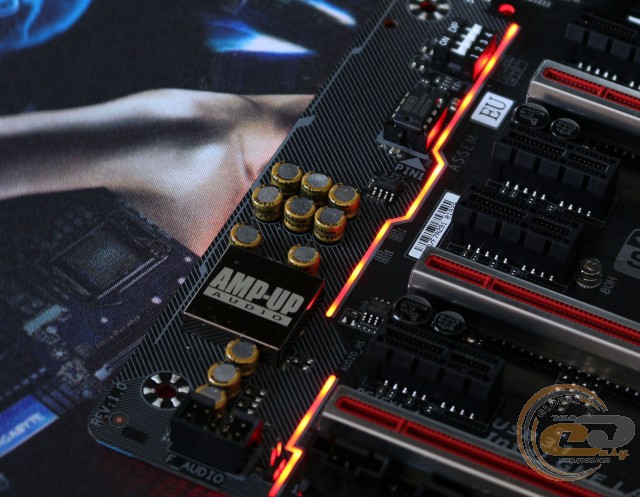

Також виділимо приємний бонус у вигляді підсвітки області текстоліту зі звуковою підсистемою. За допомогою комплектного ПЗ користувач зможе вибрати режим її роботи.

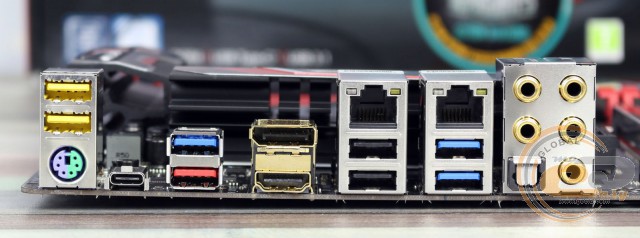

На інтерфейсну панель тестованої моделі виведені наступні порти:

• 1 x HDMI;
• 1 x DisplayPort;
• 2 x RJ45;
• 3 x USB 3.0;
• 4 x USB 2.0;
• 1 х USB 3.1 Type-C;
• 1 х USB 3.1 Type-A;
• 1 x PS/2 Combo;
• 1 х оптичний S/PDIF out;
• 5 x аудіопортів.

Дане компонування можна сміливо назвати дуже вдалим, благо в наявності два сучасні відеовиходи, зручне підключення багатоканальної акустики, велика кількість портів USB (включаючи два USB 3.1), а також два мережеві роз’єми. Додатково виділимо два спеціальні порти USB 2.0, які призначені для підключення зовнішньої звукової плати завдяки реалізації технології USB DAC-UP.

Можливості організації охолодження усередині системного корпусу в GIGABYTE GA-Z170X-Gaming 5-EU дуже хороші. У наявності п'ять 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, у той час як три інші призначені для системних вертушок.

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він розбитий на ряд вкладок, у яких згруповані всі закладені можливості. І навіть має російську локалізацію, яка допоможе недосвідченим користувачам зорієнтуватися в різноманітності. У цілому функціональні можливості BIOS дозволять не тільки оптимально сконфігурувати систему, але й реалізувати розгін і моніторинг ключових вузлів.

Можливості розгону

За традицією можливості автоматичного розгону материнських плат компанії GIGABYTE у BIOS представлені в якості попередньо встановлених профілів «CPU Upgrade», які дозволили підвищити максимальну частоту процесора Intel Core i7-6700K до рівня 4600 МГц при напрузі 1,415 В.

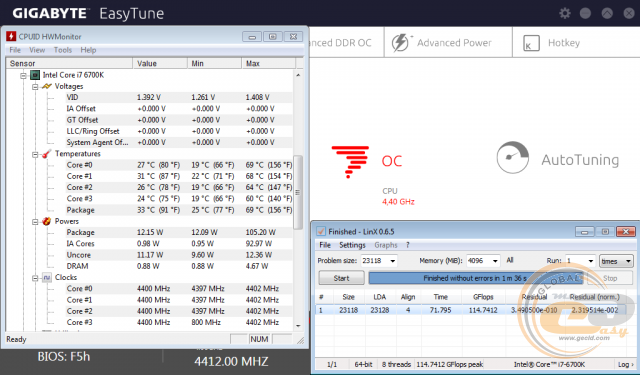

У комплекті з материнською платою постачається фірмове ПЗ EasyTune, яке крім інших своїх можливостей дозволяє оперувати кількома режимами роботи системи залежно від поточних завдань користувача. Скориставшись одним із режимів, ми одержали частоту 4400 МГц при напрузі 1,408 В. Також активувати даний профіль автоматичного розгону можна за допомогою клавіші на друкованій платі.

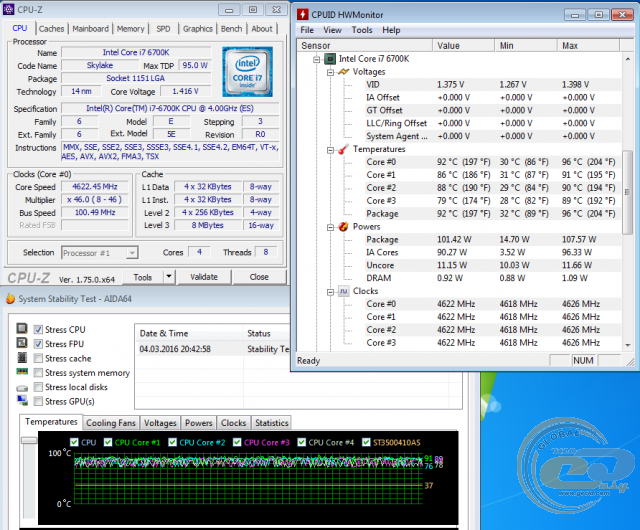

За підсумками ручного розгону стабільна робоча частота тестового процесора склала 4626 МГц при напрузі 1,398 В.

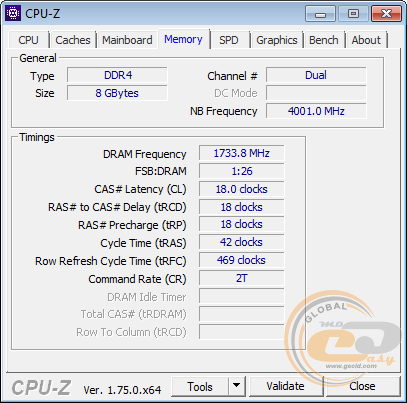

Тестові модулі оперативної пам'яті з номінальною робочою частотою 2400 МГц були успішно розігнані до швидкості DDR4-3466 МГц.

Тестування

Для перевірки можливостей материнської плати GIGABYTE GA-Z170X-Gaming 5-EU використовувалося наступне обладнання:

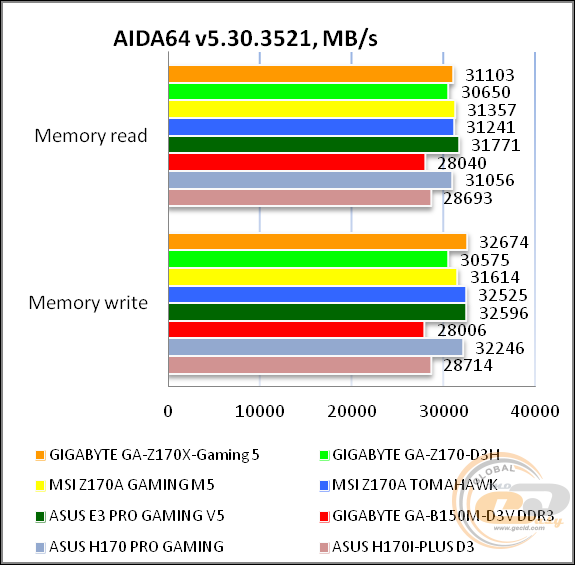

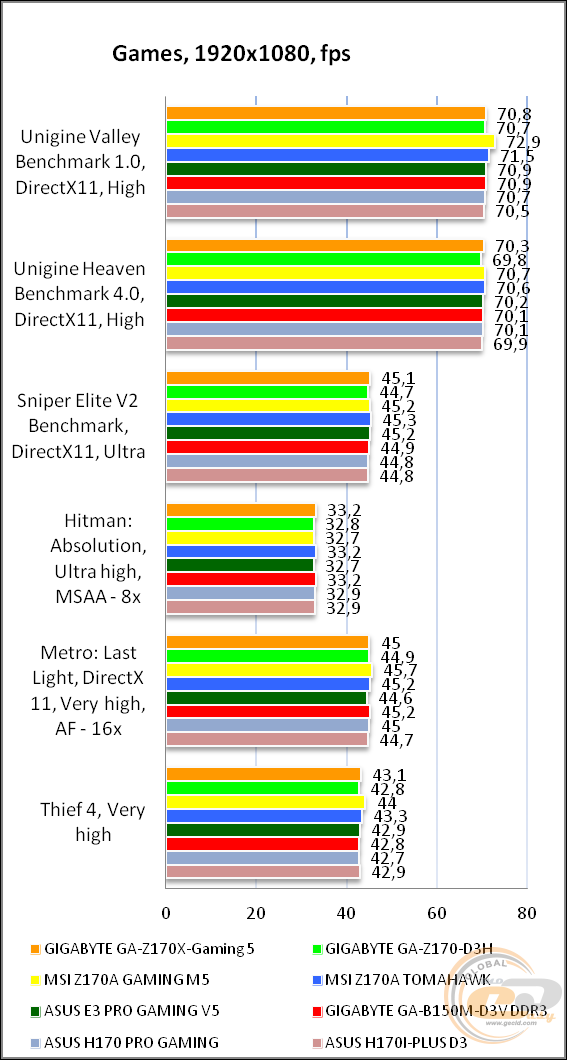

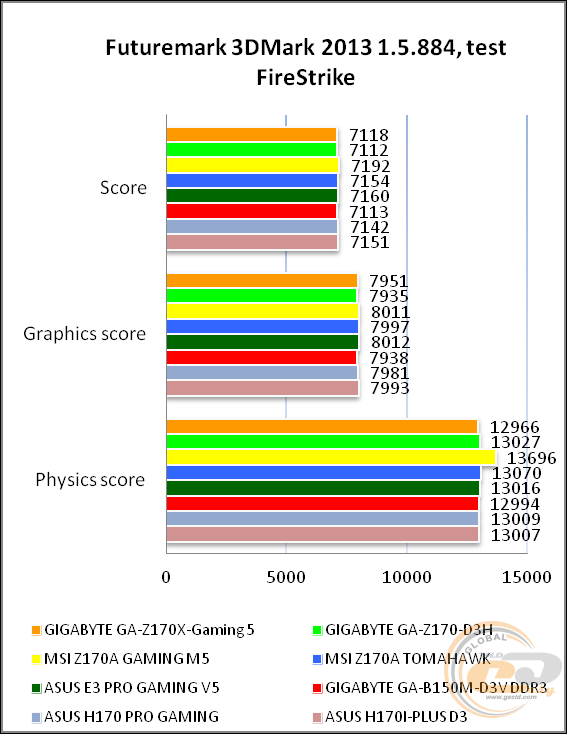

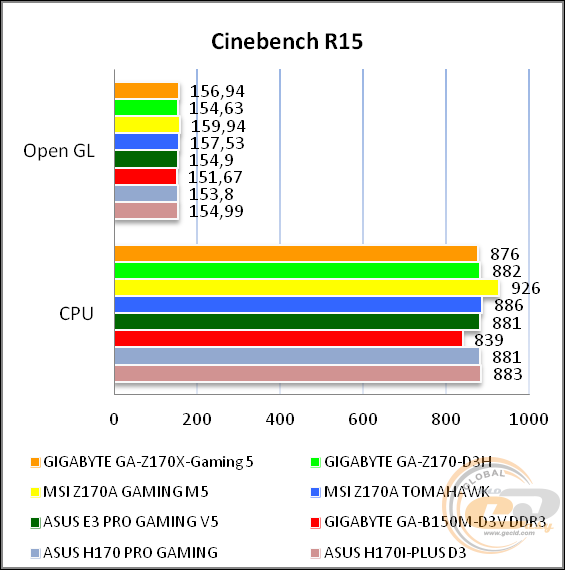

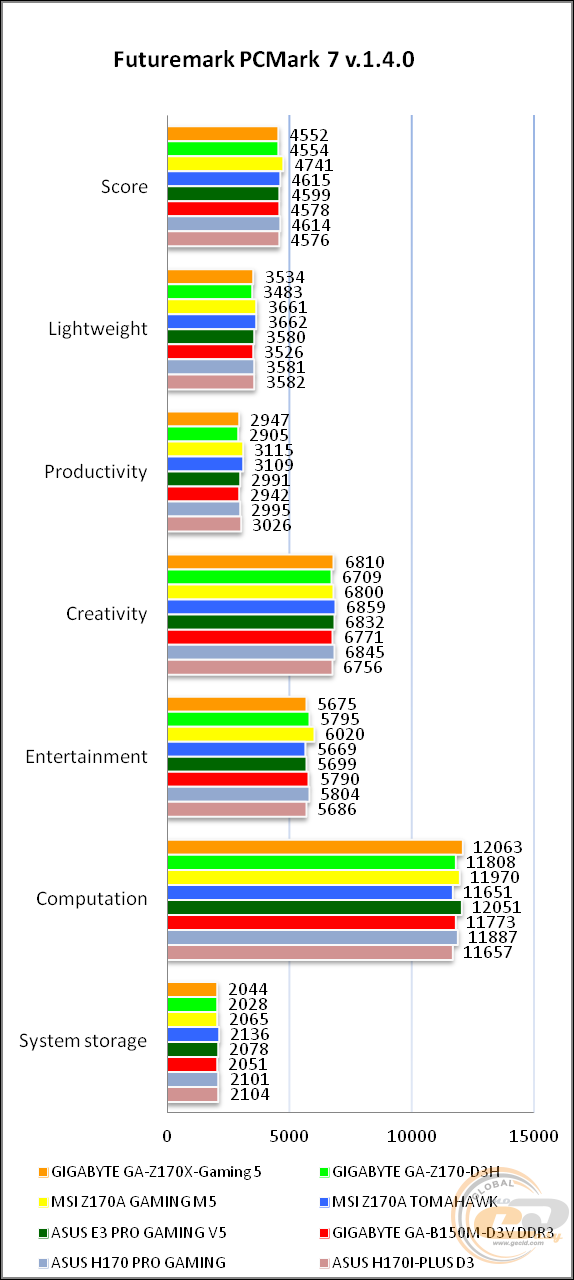

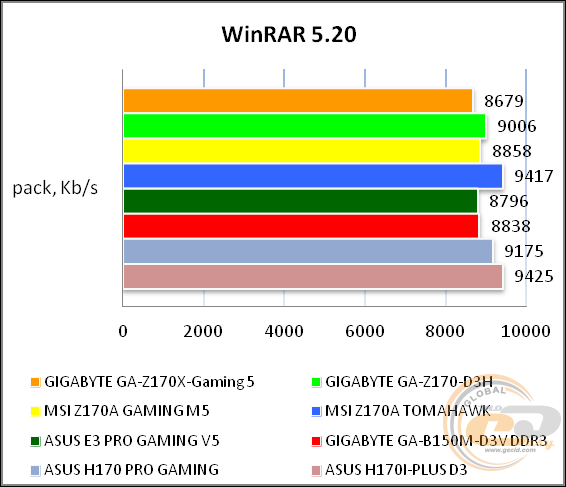

Результати тестів

Продемонстровані результати вказують на високий рівень якості виконання новинки. Їхньому досягненню сприяло використання хорошої елементної бази, актуальних функціональних можливостей і вдала оптимізація налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC1150

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Звукова підсистема материнської плати GIGABYTE GA-Z170X-Gaming 5-EU справила хороше враження. Завдяки використанню флагманського аудіокодека та цілого ряду згаданих вище доробок вона демонструє дуже високу якість відтворення звуку.

Висновки

Підводячи підсумки тестування материнської плати GIGABYTE GA-Z170X-Gaming 5-EU, можна відзначити, що вона є відмінною моделлю для користувачів, які віддають перевагу якісним і надійним ігровим системам з однією або двома відеокартами.

Серед ключових переваг новинки варто відзначити надійну елементну базу, посилену підсистему живлення, відмінну звукову підсистему з рядом корисних доробок, а також наявність двох мережевих контролерів, включаючи Qualcomm Atheros Killer E2201 з можливістю пріоритизації ігрового або мультимедійного мережевого трафіку.

Окремого згадування заслуговує вдала конфігурація інтерфейсної панелі, розширений комплект поставки, а також дуже хороші можливості для ручного та автоматичного розгону за допомогою попередньо встановлених профілів. А серед особливостей відзначимо лише деякі обмеження одночасного використання інтерфейсів дискової підсистеми.

У підсумку GIGABYTE GA-Z170X-Gaming 5-EU стане відмінним вибором для складання ігрової машини високого рівня.

Переваги:

• підтримка двох інтерфейсів M.2 Socket 3 із пропускною здатністю до 32 Гбіт/с;
• наявність трьох портів SATA Express із пропускною здатністю до 16 Гбіт/с;
• хороший розгінний потенціал;
• підтримка двох портів USB 3.1;
• поліпшена аудіопідсистема;
• два мережеві контролери, включаючи ігровий Qualcomm Atheros Killer E2201;
• хороший набір портів на інтерфейсній панелі;
• підтримка ряду корисних фірмових технологій і утиліт;
• хороше цінове позиціонування;
• подарунок для новачків гри World of Warships.

Особливості:

• обмеження на одночасне використання інтерфейсів дискової підсистеми.

Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції GIGABYTE, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і Seasonic за надане для тестового стенду обладнання.
