Огляд і тестування материнської плати GIGABYTE GA-B250M-Gaming 5: коли не потрібний розгін
27-06-2017

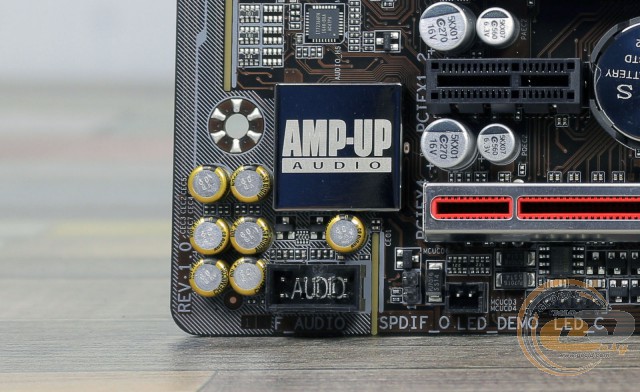

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC1220 з функцією Smart Headphone Amp для поліпшення якості звуку в навушниках. Також вона включає до свого складу аудіоконденсатори Nichicon і технологію екранування від наведень інших комплектуючих за допомогою захисної смуги.

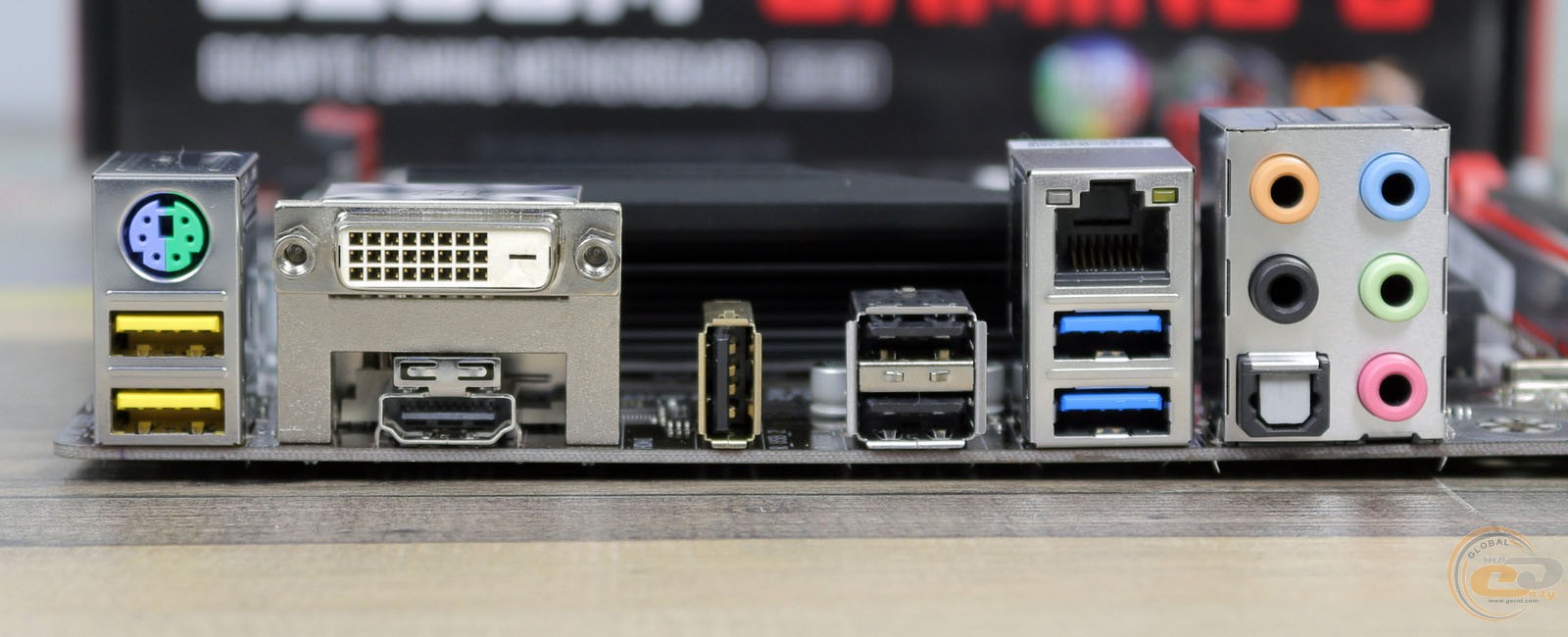

На інтерфейсну панель тестованої моделі виведені наступні порти:
- 1 х PS/2 Combo;
- 1 x HDMI;
- 1 x DVI-D;
- 1 x RJ45;
- 4 x USB 3.1 Gen 1;
- 3 x USB 2.0;
- 1 x S/PDIF Out;
- 5 x аудіопортів.
Інтерфейсна панель новинки вигідно відрізняється наявністю великої кількості портів USB, двома відеовиходами й зручним підключенням багатоканальної акустики. Додатково виділимо три спеціальні порти USB (два з жовтою підкладкою і один вертикально орієнтований), які забезпечують більш чисте й стабільне вихідне живлення завдяки технології USB DAC-UP 2.

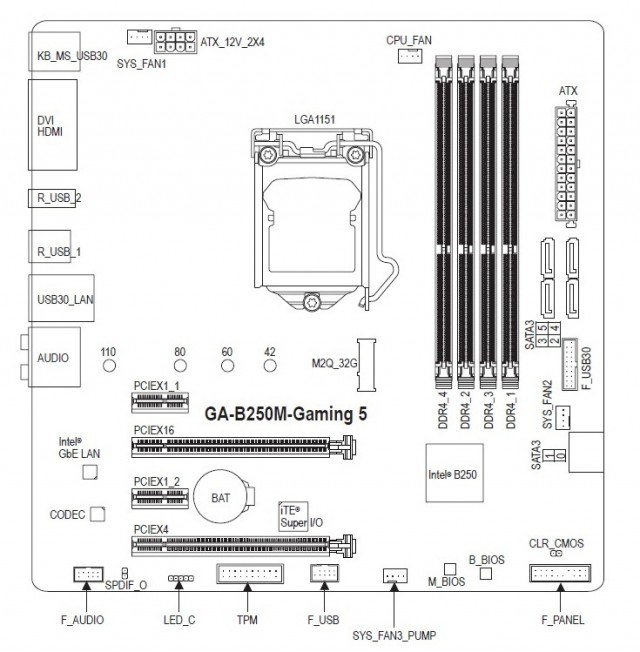

В GIGABYTE GA-B250M-Gaming 5 присутні хороші можливості для організації охолодження усередині системного корпусу. В наявності чотири 4-контактні роз’єми для підключення вентиляторів, один із яких служить для охолодження центрального процесора, у той час як ще три призначені для системних вертушок і водоблока СВО.
UEFI BIOS
Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він розбитий на ряд вкладок, у яких згруповані всі закладені можливості, і навіть має російську локалізацію, яка допоможе недосвідченим користувачам зорієнтуватися в різноманітності налаштувань. У цілому функціональні можливості BIOS дозволять не тільки оптимально сконфігурувати систему, але й реалізувати моніторинг ключових вузлів.
Можливості розгону

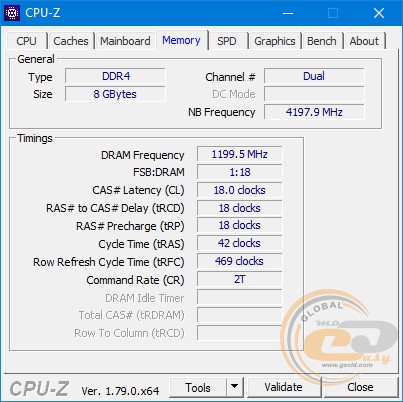

Можливості розгону процесора на материнській платі відсутні. Тестові модулі оперативної пам'яті вдалося запустити на максимально заявленій частоті DDR4-2400 МГц.
Тестування
Для перевірки можливостей материнської плати GIGABYTE GA-B250M-Gaming 5 використовувалося наступне обладнання:
Процесор |
Intel Core i7-7700K (Socket LGA1151, 4,2 ГГц, L3 8 МБ) |
|
Кулер |
Scythe Mugen 3 |
|
Оперативна пам'ять |
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
|
Відеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
|
Жорсткий диск |
WD Purple WD10PURX (1 ТБ) |
|
Оптичний привід |
ASUS DRW-1814BLT SATA |
|
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
|
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув) |
|
Монітор |
Philips Brilliance 240P4QPYNS |

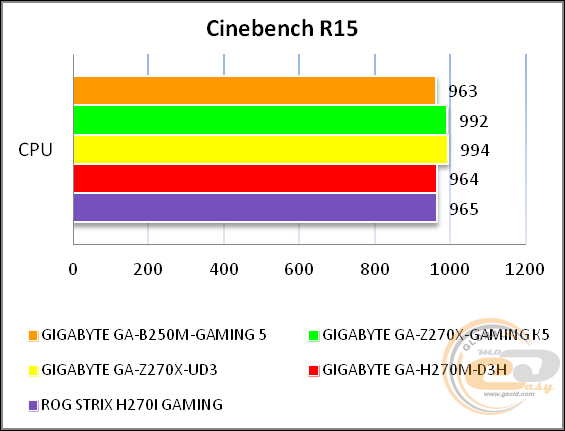

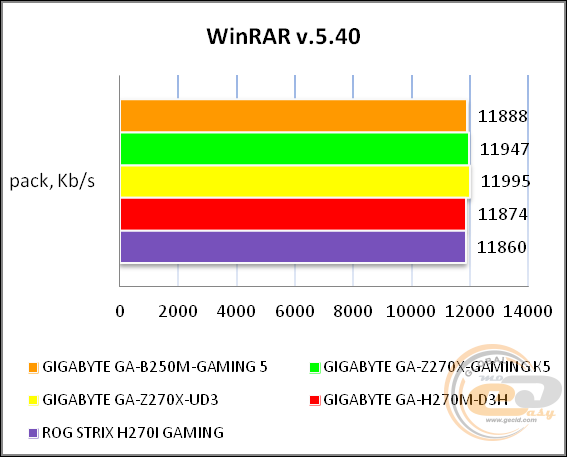

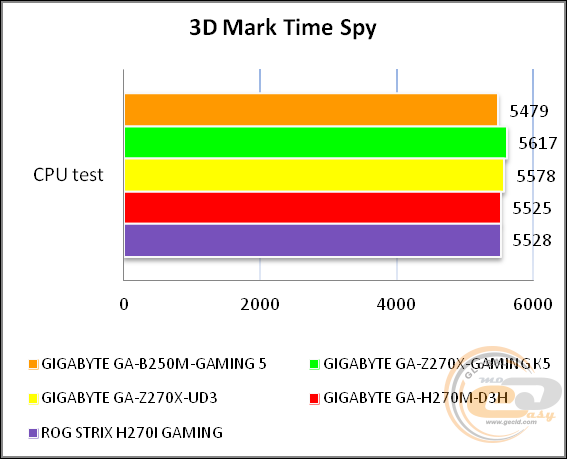

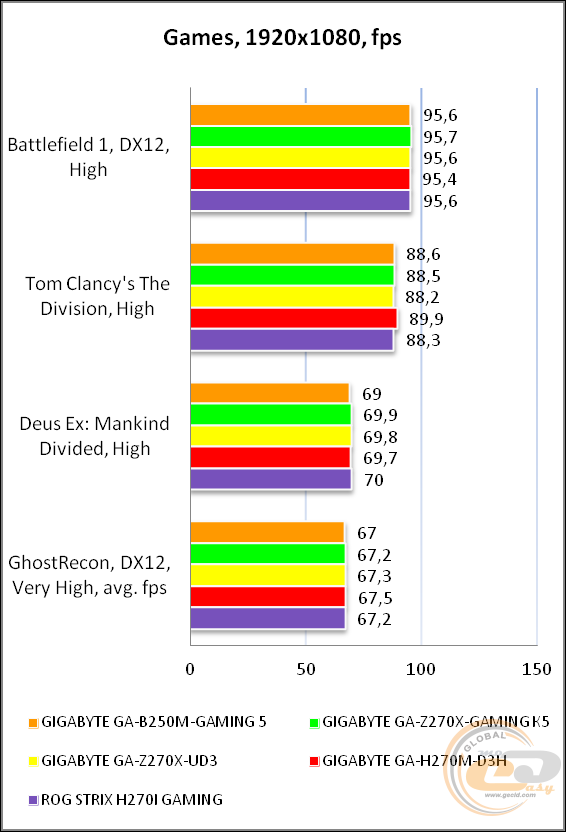

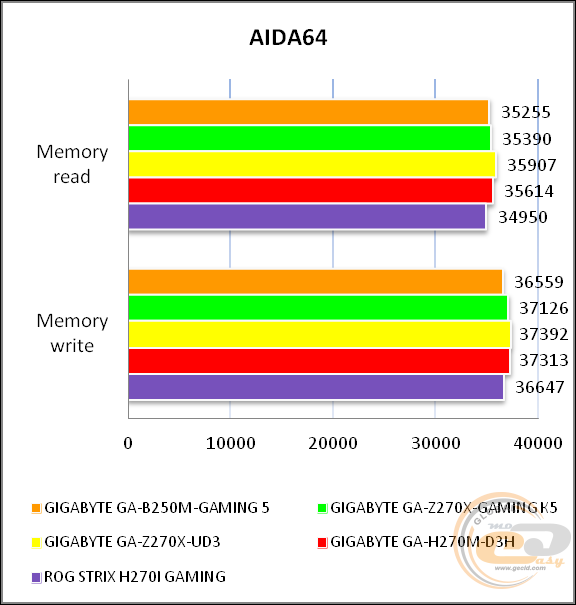

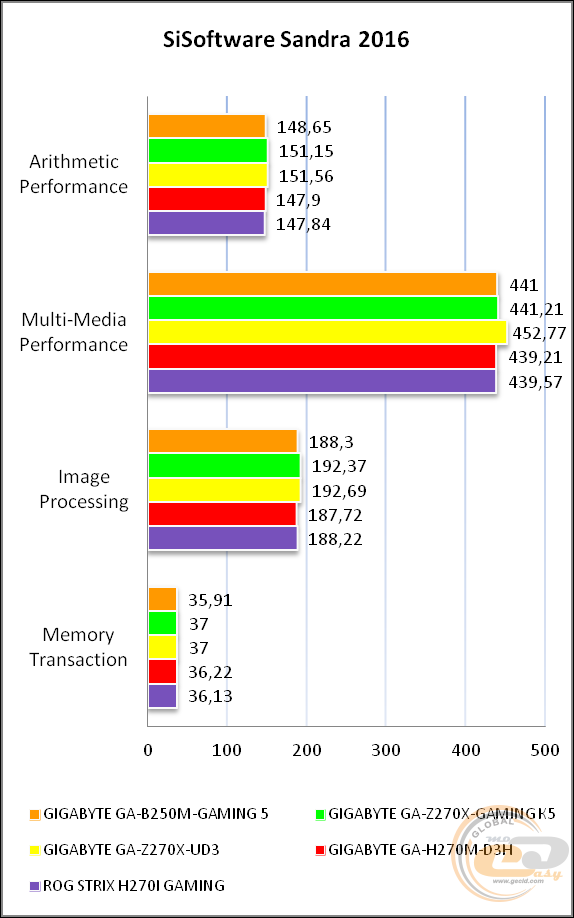

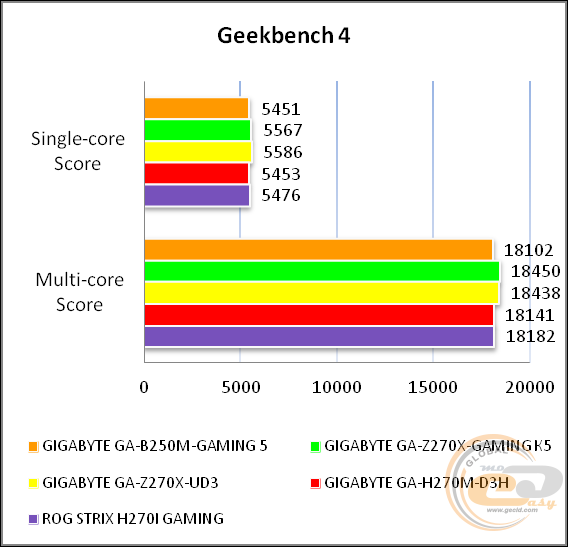

У підсумку ми одержали відмінні результати, досягненню яких сприяло використання хорошої елементної бази, актуальних функціональних можливостей і вдала оптимізація налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC1120
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.06 |
Відмінно |
Рівень шуму, дБ (А) |
-92.5 |
Дуже добре |
Динамічний діапазон, дБ (А) |
92.6 |
Дуже добре |
Гармонійні викривлення, % |
0.0041 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-82.5 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.0084 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-91.9 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.0082 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.07 |
Відмінно |
Рівень шуму, дБ (А) |
-102.7 |
Відмінно |
Динамічний діапазон, дБ (А) |
105.0 |
Відмінно |
Гармонійні викривлення, % |
0.0041 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-84.6 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.0053 |
Відмінно |
Взаємопроникнення каналів, дБ |
-92.2 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.0043 |
Відмінно |
Загальна оцінка |
|
Дуже добре |
Звукова підсистема материнської плати цілком очікувано показала себе винятково з найкращого боку, адже в її складі використовується флагманський аудіокодек і цілий ряд згаданих раніше доробок.
Висновки

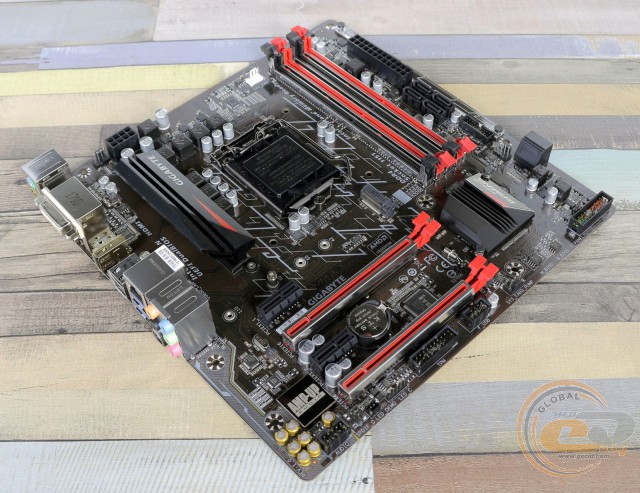

Материнська плата GIGABYTE GA-B250M-Gaming 5 являє собою досить цікавий симбіоз сучасного оснащення, компактних габаритів і приємної вартості. Реалізувати подібну комбінацію характеристик виробнику допомогло використання доступного чіпсету Intel B250, можливостей якого достатньо для більшості користувачів, особливо байдужих до розгону.
До переваг новинки можна віднести продуманий дизайн, наявність чотирьох DIMM-слотів для встановлення оперативної пам'яті, підтримку шести портів SATA 6 Гбіт/с і слоту M.2 Socket 3 для організації швидкої і ємної дискової підсистеми, використання посилених роз’ємів PCI Express 3.0 x16 для встановлення габаритних і важких відеокарт, встановлений гігабітний LAN-контролер від Intel з можливістю пріоритизації трафіку, поліпшену аудіопідсистему на базі флагманського кодека, ілюмінацію друкованої плати та реалізацію технології USB DAC-UP 2 для трьох портів інтерфейсної панелі.
У свою чергу до особливостей можна віднести обмеження одночасного використання інтерфейсу M.2 і одного з шести портів SATA, про які ми згадували раніше. В підсумку GIGABYTE GA-B250M-Gaming 5 виглядає відмінно збалансованим рішенням для складання домашніх систем з однією відеокартою і без можливості розгону.
Переваги:
- підтримка інтерфейсу M.2 Socket 3;
- використання посилених роз’ємів PCI Express 3.0 x16 для встановлення габаритних і важких відеокарт;
- відмінна звукова підсистема на основі кодека Realtek ALC1220;
- гігабітний LAN-контролер від Intel з можливістю пріоритизації трафіку;
- надійна цифрова підсистема живлення з якісною елементною базою;
- доступна вартість;
- LED-підсвічування RGB Fusion;
- наявність трьох портів USB з підтримкою технології USB DAC-UP 2;
- підтримка ряду корисних фірмових технологій і утиліт.
Особливості:
- обмеження одночасного використання деяких інтерфейсів дискової підсистеми.
Автор: Костянтин Шорохов
Переклад: Олесь Пахолок
Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції GIGABYTE, за надану для тестування материнську плату.
Висловлюємо подяку компаніям ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенду обладнання.
