Огляд і тестування материнської плати ASUS ROG RAMPAGE V EDITION 10
20-07-2016

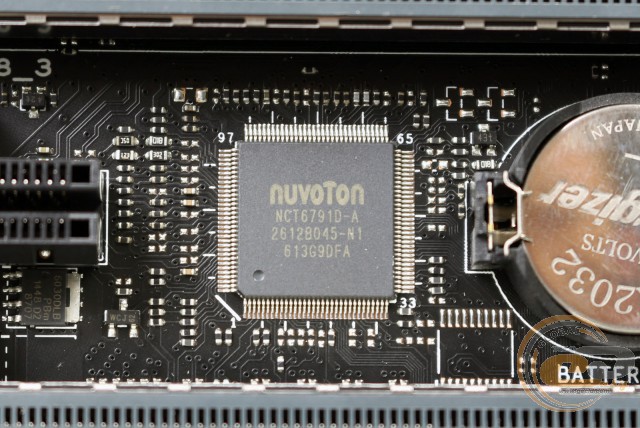

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D-A, яка керує роботою системних вентиляторів і забезпечує моніторинг.

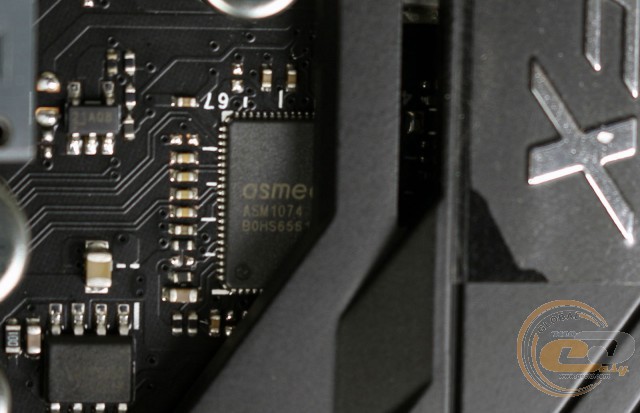

Робота чотирьох портів USB 3.0 реалізована за допомогою контролера ASMedia ASM1074.

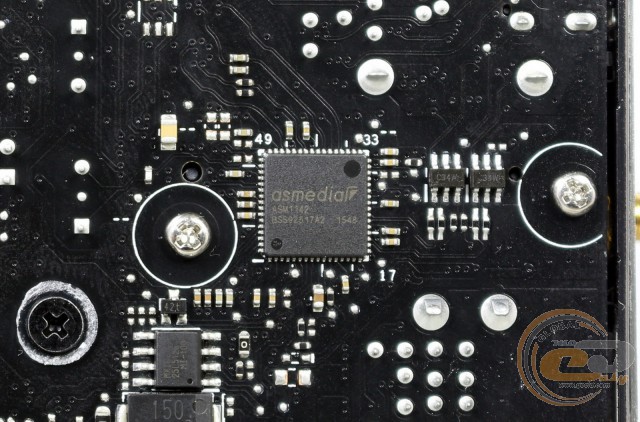

Коректна робота портів USB 3.1 забезпечена силами мікросхеми ASMedia ASM1142.

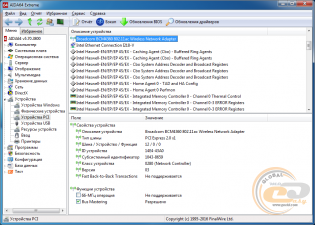

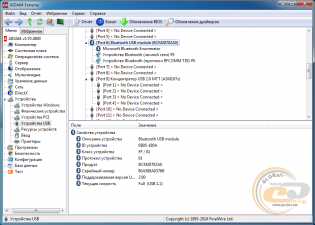

В основі модуля бездротових інтерфейсів використовується контролер Broadcom BCM4360. Він реалізує підтримку стандартів Bluetooth 4.0 і 802.11a/b/g/n/ac у двох частотних діапазонах (2,4 / 5 ГГц) з максимальною пропускною здатністю 1300 Мбіт/с.

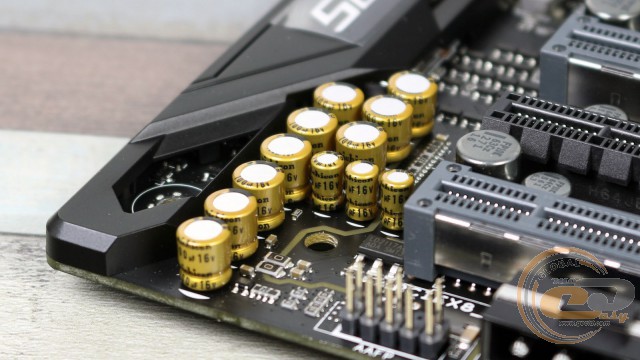

Звукова підсистема розглянутої материнської плати з дизайном ROG SupremeFX включає до свого складу аудіоконденсатори Nichicon і пару підсилювачів для підключення навушників з імпедансом до 300 Ом. Щоб уникнути негативного впливу електромагнітних наведень використовується технологія екранування. У комплекті постачається фірмове ПЗ Sonic Studio II, яке дозволяє активувати функцію віртуального відтворення звуку у форматі 7.1, а також пропонує широкий спектр аудіоналаштувань.

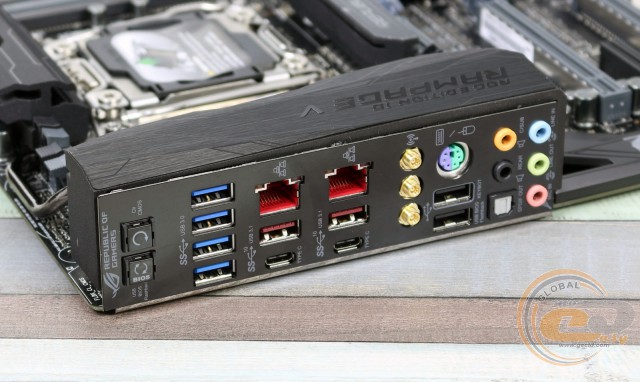

На інтерфейсну панель тестованої моделі виведені наступні елементи:
- 1 х PS/2 Combo;
- 2 x RJ45;
- 4 x USB 3.0;
- 2 x USB 2.0;
- 2 х USB 3.1 Type-C;
- 2 х USB 3.1 Type-A;
- 5 x аудіопортів;
- 1 х оптичний S/PDIF Out;
- 3 х роз’єми для комбінованої антени Wi-Fi і Bluetooth;
- 1 x клавіша «USB BIOS Flashback»;
- 1 x клавіша «Скидання CMOS».
Інтерфейсна панель новинки вигідно відрізняється десятьма портами USB і зручним підключенням багатоканальної акустики. Також відзначимо наявність двох мережевих контролерів і клавіш для зручного скидання CMOS та для оновлення прошивання BIOS із флеш-накопичувача.
Можливості організації охолодження усередині системного корпусу в ASUS ROG RAMPAGE V EDITION 10 дуже хороші. В наявності сім 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, один призначений для підключення водоблока СВО, у той час як чотири інші використовуються для системних вертушок. До речі, один із них («High AMP Fan») підтримує підключення вентиляторів з робочим струмом до 3 А.
UEFI BIOS
Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», у якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не тільки оптимально сконфігурувати систему, але й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».
Можливості розгону
За традицією для материнських плат ASUS автоматичний розгін можливий за допомогою майстра налаштувань «EZ Tuning Wizard», де необхідно вибрати сценарій використання вашого комп'ютера: «Daily Computing» або «Gaming/Video Editing». Далі слід вказати тип встановленої системи охолодження: комплектний боксовий кулер, поліпшена СО баштового типу, система рідинного охолодження або варіант зі знаком питання для тих, хто не впевнений у типі використовуваної СО. Залежно від поєднання згаданих вище пунктів буде обраний оптимальний (на думку системи) профіль автоматичного розгону.

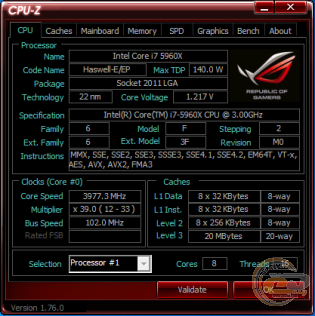

У підсумку максимальним результатом для процесора Intel Core i7-5960X стала частота 3977 МГц при напрузі в 1,217 В.

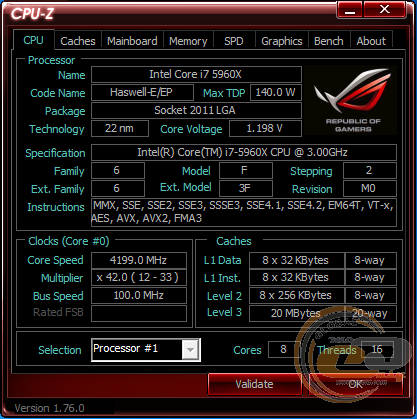

У ручному режимі ми одержали стабільну роботу системи при частоті 4200 МГц і напрузі 1,198 В.

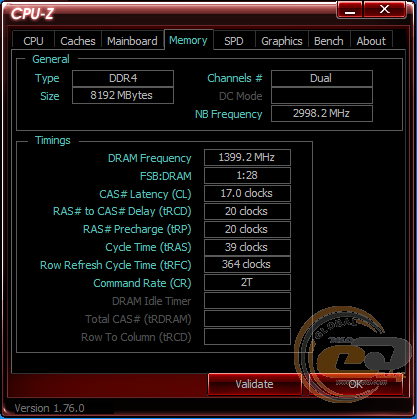

Тестові модулі оперативної пам'яті були успішно розігнані до швидкості DDR4-2800 МГц при напрузі 1,4 В. При більш високій напрузі модулі пам'яті запустити не вдалося.
Тестування
Процесори |
Intel Core i7-5960X (Socket LGA2011-v3, 3,0 ГГц, 20 МБ L3) |
Оперативна пам'ять |
4 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
Відеокарта |
AMD Radeon HD 7970 (3 ГБ GDDR5) |
Кулер |
Scythe Mugen 3 |
Жорсткий диск |
Seagate Enterprise Capacity 3.5 HDD v4 (ST6000NM0024), 6 TB, SATA 6 Gbit/s |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |

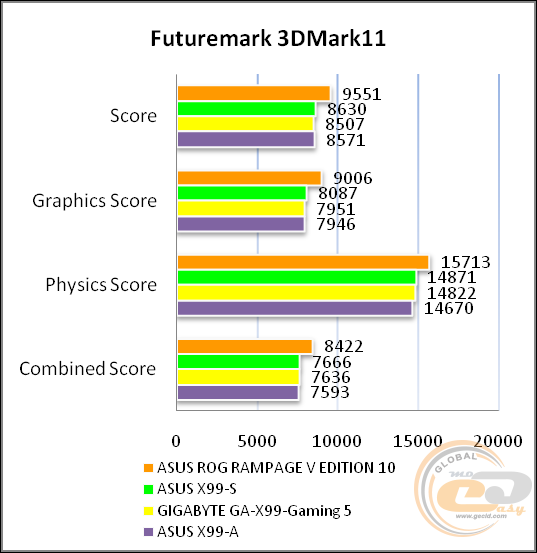

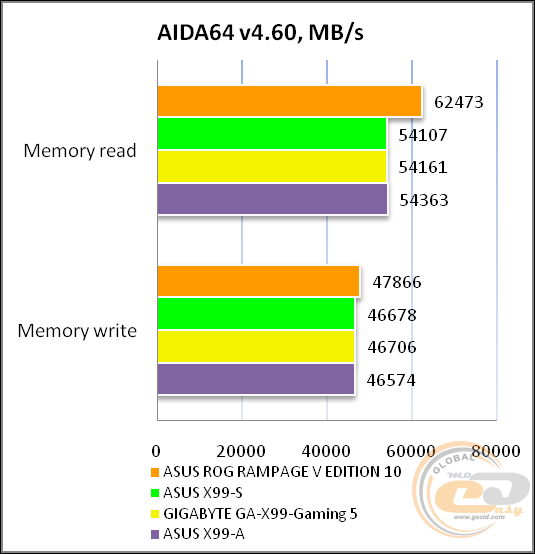

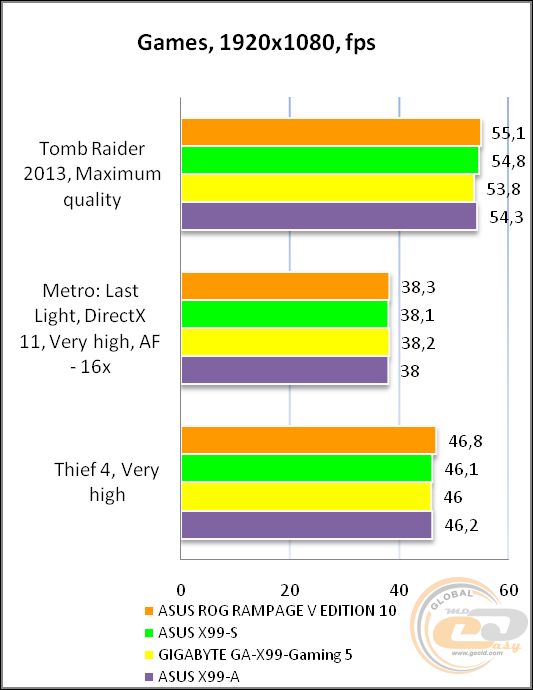

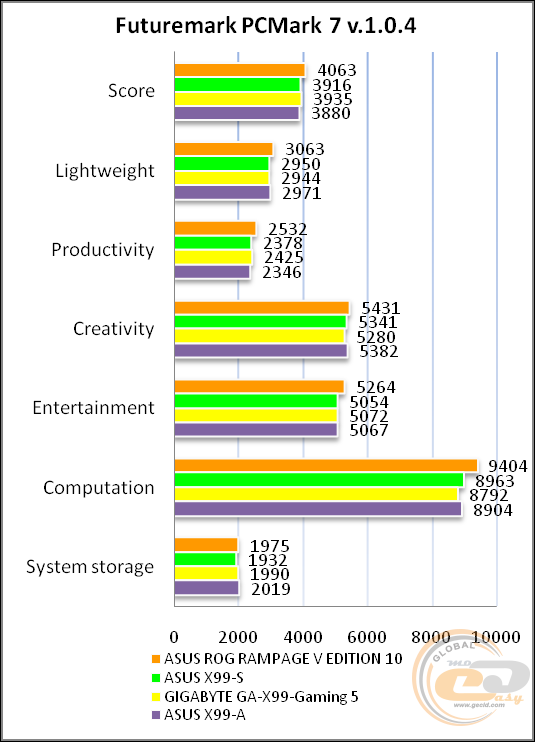

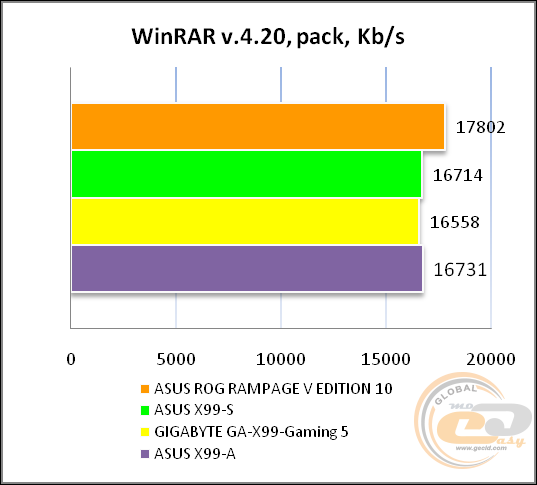

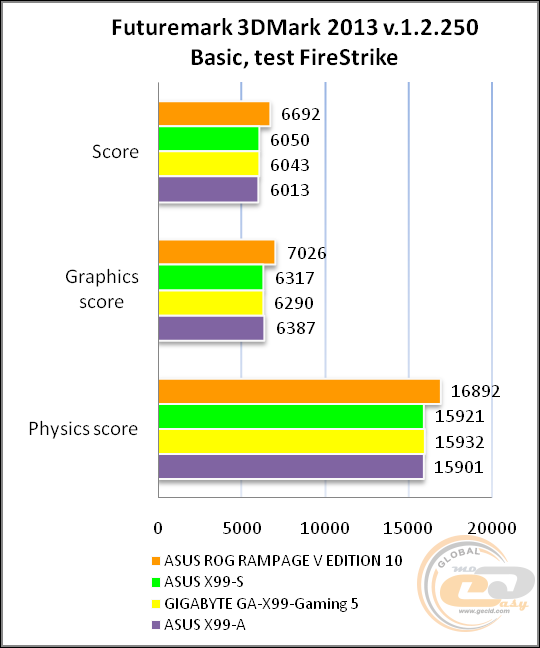

Результати тестів
Продемонстровані результати говорять про відмінну якість виконання новинки, використання хорошої елементної бази та вдалу оптимізацію налаштувань BIOS.
Тестування звукового тракту на основі дизайну ROG SupremeFX
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.18, -0.20 |
Дуже добре |
Рівень шуму, дБ (А) |
-92.6 |
Дуже добре |
Динамічний діапазон, дБ (А) |
92.7 |
Дуже добре |
Гармонійні викривлення, % |
0.0051 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-78.4 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.0090 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-92.0 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.014 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.07 |
Відмінно |
Рівень шуму, дБ (А) |
-96.5 |
Відмінно |
Динамічний діапазон, дБ (А) |
96.7 |
Відмінно |
Гармонійні викривлення, % |
0.0048 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-82.8 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.0067 |
Відмінно |
Взаємопроникнення каналів, дБ |
-91.5 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.0062 |
Відмінно |
Загальна оцінка |
|
Дуже добре |
Бенчмарк RightMark Audio Analyzer визначив можливості звукової підсистеми ASUS ROG RAMPAGE V EDITION 10 як дуже хороші, тому її буде цілком достатньо для повсякденної експлуатації. При бажанні можна встановити більш якісну дискретну аудіокарту.
Висновки
Підводячи підсумки нашого знайомства з материнською платою ASUS ROG RAMPAGE V EDITION 10, випущеною на честь 10-річчя лінійки ASUS ROG, можна зробити цілком однозначний висновок, що вона цілком і повністю заслуговує на свій статус флагманської моделі. Дану новинку можна сміливо радити як забезпеченим геймерам, що бажають зібрати топовий ігровий ПК із трьома або чотирма відеокартами, так і оверклокерам, які мають на меті оцінити розгінний потенціал процесорів серій Intel Broadwell-E або Intel Haswell-E.
ASUS ROG RAMPAGE V EDITION 10 може похвалитися не тільки відмінним оснащенням, цілком очікуваним від дорогої материнської плати, але й багатим комплектом поставки, що включає у себе підсилювач ASUS SupremeFX Hi-Fi і ряд аксесуарів, строгим дизайном, який вигідно доповнений фірмовим підсвічуванням з незалежним керуванням десятьма зонами.
За традицією єдиною особливістю флагманських моделей на Intel X99, за винятком вартості, є наявність ряду обмежень одночасного використання деяких інтерфейсів. ASUS ROG RAMPAGE V EDITION 10 не стала виключенням, про що ми вже згадували раніше.
У цілому, якщо ви готові витратити близько $700 на купівлю материнської плати, то з ASUS ROG RAMPAGE V EDITION 10 ви точно не пошкодуєте про своє рішення, адже одержите не тільки флагманську модель із високою функціональністю, але й пам'ять про 10-літній ювілей лінійки ASUS ROG.
Переваги:
- надійна 8-фазна цифрова підсистема живлення з високоякісною елементною базою;
- приємний і стильний дизайн;
- продумане компонування набортних елементів;
- розширена дискова підсистема;
- відмінний комплект поставки;
- підтримка бездротових інтерфейсів 802.11a/b/g/n/ac Wi-Fi і Bluetooth 4.0;
- багаті можливості як для ручного, так і автоматичного розгону;
- поліпшена аудіопідсистема;
- можливість організації продуктивної відеопідсистеми;
- багатий набір портів на інтерфейсній панелі (включаючи чотири інтерфейси USB 3.1);
- ефективна система охолодження;
- присутність ряду керуючих елементів на друкованій платі;
- підтримка ряду корисних фірмових технологій.
Особливості:
- обмеження одночасного використання слотів розширення.
Автор: Костянтин Шорохов
Переклад: Олесь Пахолок
Висловлюємо подяку українському представництву компанії ASUS за надану для тестування материнську плату.
Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і Seasonic за надане для тестового стенду обладнання.
