Огляд і тестування процесорної системи водяного охолодження Vinga Sea: для любителів компактних і красивих систем
19-12-2017
Процес встановлення
Систему охолодження Vinga Sea можна встановити на будь-яку материнську плату з відповідним процесорним роз'ємом AMD або Intel: Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+ і Socket LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3 / LGA2066 відповідно. Зверніть увагу, що в списку немає HEDT-платформи AMD Socket TR4. Сама процедура детально описана в комплектному керівництві користувача q не повинна викликати жодних проблем. Дану дію продемонструємо на прикладі традиційних стендових платформ AMD Socket AM3+ й Intel Socket LGA1155.

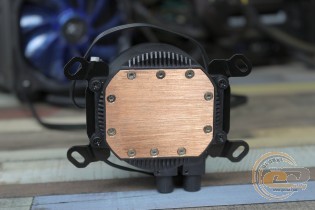

У першому випадку потрібно вибрати відповідне кріплення водоблока. Далі розміщуємо обидві металеві пластини з боків основи та фіксуємо кожну двома гвинтами.

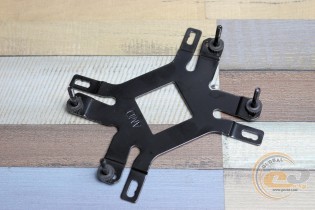

Слідом беремо металеву підсилювальну пластину, перевертаємо її на себе стороною з написом AMD і встановлюємо шпильки в потрібні отвори з фіксацією, а зверху нанизуємо пластикові шайби.

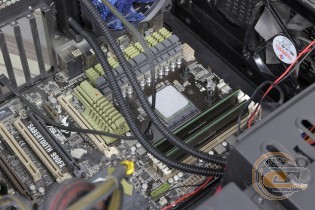

Тепер монтуємо отриману конструкцію на материнську плату. З лицьового боку нанизуємо пластикові втулки.

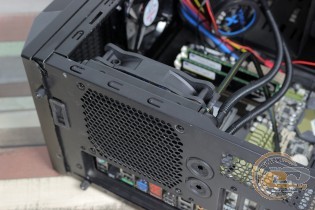

Перед встановленням водоблока на CPU бажано закріпити радіатор СВО в корпус ПК і перевірити, чи вистачає довжини шлангів. У нашому випадку Vinga Sea була легко розміщена разом з вентилятором на задній стінці корпуса Enermax Hoplite ECA 3220 і орієнтована на видування повітря з системи. Для цього ми скористалися гвинтами з комплекту постачаня.

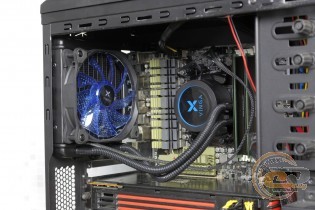

Слідом наносимо тонким шаром термопасту на кришку процесора та поміщаємо зверху водоблок, водночас не забувши зняти захисну плівку з основи. Потім навхрест по черзі затягуємо гайки з накатаною голівкою. Для надійнішого притискання можна скористатися викруткою, але головне не перестаратися.
Завершальною дією є підключення вентилятора й помпи до відповідних роз'ємів на системній платі.
У випадку з платформою на базі процесора компанії Intel використовується аналогічний алгоритм, але при цьому доведеться дзеркально перевернути підсилювальну пластину й скористатися іншим набором кріплення водоблока. Також можна змінити й послідовність робіт.

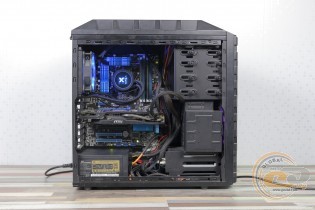

Універсальний чорний колір і м'яке синє підсвічування Vinga Sea дозволяють гармонійно вписатися кулеру в будь-яку систему і стати її прикрасою.
Тестування
Для тестування системи водяного охолодження використовувалося таке обладнання:
Процесори |
AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ) Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ) |
Материнські плати |
ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX) ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX) |
Оперативна пам’ять |
2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP |
Відеокарта |
AMD Radeon HD 6950 (2 ГБ GDDR5) |
Жорсткий диск |
Samsung HD080HJ (80 ГБ, 7200 об/хв, 8 МБ, SATA 3 Гбіт/с) |
Блок живлення |
Seasonic X-760 (SS-760KM), 120-мм вентилятор |
Корпус |
be quiet! Dark Base Pro 900, (2 х 140-мм і 1 х 120-мм вентилятори) |
Термопаста |
akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C) |

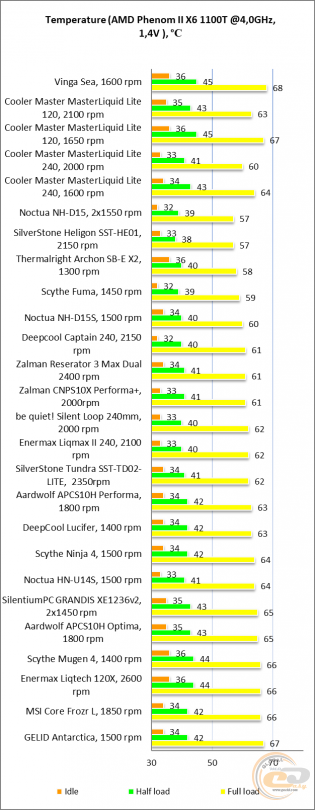

Незважаючи на компактні розміри, Vinga Sea справляється з відведенням тепла від розігнаних до значних 4 – 4,5ГГц багатоядерних стендових процесорів. За рівнем ефективності вона цілком порівнянна з баштовими кулерами типу GELID Antarctica або MSI Core Frozr L, а також СВО Enermax Liqtech 120X і Cooler Master MASTERLIQUID LITE 120. Дітище Cooler Master виходить уперед виключно завдяки швидшому комплектному вентилятору.
Нагадаємо, що режим повного завантаження (Full load) передбачає максимальне використання всіх ядер процесора. Тому в реальних умовах, де навантаження має змінний характер (наприклад, в іграх), можна сміливо розраховувати на нижчі температурні показники.

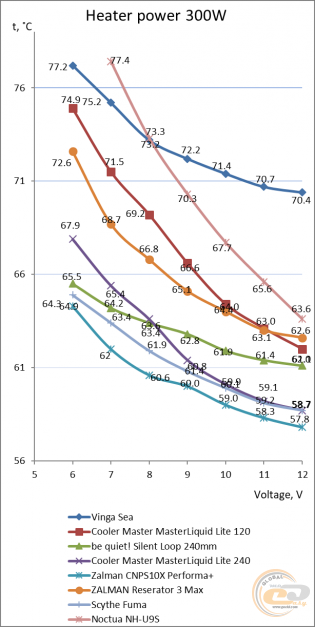

Тестування Vinga Sea на 300-Вт нагрівальному стенді показує залежність, близьку до лінійної, що зумовлено невеликою площею розсіювання радіатора. Отже, використання вентилятора навіть при невисокій частоті дозволить ефективно відводити тепло від процесора.
Напруга живлення, В |
Швидкість обертання лопатей, об/хв |
Рівень шуму |
5 |
870 |
Безшумно |
6 |
1040 |
Безшумно |
7 |
1170 |
Майже безшумно |
8 |
1280 |
Дуже тихо |
9 |
1390 |
Тихо |
10 |
1480 |
Тихо |
11 |
1560 |
Нижче середнього, слабо виділяється |
12 |
1630 |
Нижче середнього |
Також варто відзначити, що незважаючи на постійне функціонування помпи при напрузі 12 В, вона залишається майже безшумної в роботі. Тобто навіть у тихій обстановці вона абсолютно не відволікає від того, що відбувається на екрані. Те ж саме стосується рівня шуму вентилятора, який навіть на максимальній швидкості залишається цілком комфортним для експлуатації на постійній основі. А щоб домогтися практично повної тиші, достатньо триматися в діапазоні 1390-1560 об/хв, при цьому не доведеться жертвувати максимальним розгоном.
Висновки
Ось і підійшло до завершення наше знайомство з системою водяного охолодження Vinga Sea без можливості обслуговування. Для початку варто сказати, що «перший млинець» вийшов далеко не глевкий. Посудіть самі: при ціні 1572 грн ($57) − це одна з найдоступніших СВО на даний момент на нашому ринку. При цьому вона може запропонувати компактні габарити, симпатичний зовнішній вигляд з використанням синього підсвічування, високу якість виконання та довговічні компоненти, тихий і доволі продуктивний штатний вентилятор з підтримкою ШІМ-регулювання в широких межах, а також хорошу сумісність з народними платформами й простоту встановлення.
Так, щодо ефективності «Море» поступається повітряним бестселерам зі 120-мм вентиляторами, але при цьому може на рівних змагатися з дорожчими односекційними «водянками» від іменитих виробників. На практиці кулер впорається з добре розігнаними масовими 4-6-ядерними процесорами від AMD й Intel, при дуже тихому акустичному тлі. А завдяки скромним масогабаритам маємо відмінну сумісність з більшістю стандартних корпусів, у тому числі навіть з деякими HTPC, які мають хоча б одне посадкове місце під 120-мм вентилятор.
Простіше кажучи, якщо стоїть завдання забезпечити належне охолодження в умовах обмеженого простору або просто хочеться прикрасити свою систему й заодно спробувати недорогу «воду», Vinga Sea виглядає непоганим придбанням.
Переваги:
- приємний зовнішній вигляд;
- хороша ефективність навіть на знижених швидкостях роботи;
- сумісність з більшістю актуальних і деякими застарілими платформами;
- застосування якісного вентилятора з широким діапазоном робочих швидкостей і синім підсвічуванням;
- хороша сумісність з габаритними комплектуючими в системі;
- простота встановлення;
- доступна ціна.
Особливості:
- кулер не сумісний з HEDT-платформою AMD Socket TR4.
Автор: Віктор Єфіменко
Переклад: Юрій Коваль
Висловлюємо подяку компанії BRAIN Computers, офіційному представникові Vinga, за наданий для тестування кулер.
Висловлюємо подяку компаніям AMD, ASUS, Enermax, Noctua, Sea Sonic Electronics і TwinMOS Technologies за надане для тестового стенда обладнання.
