Огляд процесорних кулерів be quiet! Dark Rock Pro TR4 і Noctua NH-U14S TR4-SP3: битва за трон Socket TR4
09-08-2019
Специфікація Noctua NH-U14S TR4-SP3
Модель |
Noctua NH-U14S TR4-SP3 |
Підтримка процесорних платформ |
AMD Socket TR4 |
Максимальна потужність охолодження, Вт |
180+ |
Розміри основи, мм |
70 х 56 |
Теплові трубки |
|
Матеріал |
Мідь |
Кількість |
6 |
Діаметр, мм |
6 |
Радіатор |
|
Матеріал |
Алюміній |
Кількість пластин |
57 |
Товщина, мм |
0,35 |
Відстань між пластинами, мм |
1,7 |
Розміри (виміряно вручну), мм |
150 х 123 х 53 |
Вентилятор |
|
Кількість |
2 |
Модель |
Noctua NF-A15 PWM |
Тип підшипників |
Масляний гідродинамічний другого покоління (SSO2 Bearing) |
Час напрацювання на відмову, годин |
150 000 |
Підтримка ШІМ-регулювання швидкості обертання лопатей |
Є |
LED- підсвічування |
Немає |
Номінальна напруга живлення, В |
12 |
Струм, А |
0,13 |
Енергоспоживання, Вт |
1,56 |
Максимальна швидкість обертання вентилятора, об/хв |
1500 |
Рівень шуму, дБ (с L.N.A.) |
24,6 (19,2) |
Максимальний повітряний потік, м3/год (с L.N.A.) |
140,2 (115,5) |
Роз'єм живлення |
4-контактний |
Довжина кабелю, см |
21 |
Розміри, мм |
140 x 150 x 26,5 |
Загальне |
|
Термоінтерфейс |
Noctua NT-H1 |
Розміри, мм |
165 x 150 x 78 |
Вага, г |
1030 |
Гарантія, років |
6 |
Сайт виробника |
Упаковка і комплект постачання
Картонна коробка, в якій постачається Noctua NH-U14S TR4-SP3, стала компактнішою, але зберегла звичне оформлення і хороше інформаційне наповнення. На її гранях ви знайдете детальну специфікацію і опис всіх ключових переваг продукту на декількох мовах, включаючи російську.
Усередині кулер додатково захищений картонною формою, а сам комплект постачання поміщений в окрему коробочку. Він містить:
- L.N.A-адаптер для зниження швидкості обертання лопатей;
- чотири гумових демпфери для додаткового вентилятора Noctua NF-A15 PWM;
- кріпильні скоби для додаткового вентилятора Noctua NF-A15 PWM;
- Г-подібний ключик;
- шприц із термопастою Noctua NT-H1 (теплопровідність 2,5 Вт/м*К);
- металевий самоклеючий логотип Noctua;
- документація для користувача.
Зовнішній вигляд і конструкція
Австрійські інженери вирішили не винаходити велосипед і взяли за основу перевірений часом Noctua NH-U14S. Ми отримали однобаштовий кулер на теплових трубках із збільшеною основою і єдиним вентилятором із фамільними рисами. Трубки і підошва покриті нікелем. Виглядає дуже акуратно і просто.
Висота охолоджувача складає 165 мм, а ширина - 123 мм. Він влізе далеко не в кожен корпус формату Middle Tower і може конфліктувати з першим слотом PCIe, якщо він близько розташований до процесорного роз'єму. Зате товщина в 78 мм дозволяє не боятися за сумісність з високими модулями оперативної пам'яті.
Радіатор баштового типу налічує в своєму складі 57 алюмінієвих пластин. Кожна має приблизну товщину 0,35 мм із міжреберною відстанню 1,7 мм (12 пластин/дюйм). Контакт із тепловими трубками поліпшений припоєм, а боковини загнуті, що надає монолітності конструкції і направляє повітряний потік.
З аеродинамічних поліпшень пластин виділимо зубатку по краях і трикутну виїмку по центру. Через радіатор проходять шість U-образних 6-мм теплових трубок, розташованих у вигляді шестикутника, який добре видно при погляді зверху. Це гарантує максимально рівномірний розподіл тепла.
Трубки в основі Noctua NH-U14S TR4-SP3 розташовані дуже щільно. Вони припаяні до досить товстої пластині. Контактна поверхня просто величезна - 70 х 56 мм. Вона оброблена дуже добре і практично ідеально рівна.
Кріплення до платформи Socket TR4 представлено у вигляді двох планок із двома парами пружних гвинтів. Напрямні зафіксовані гвинтами під шестигранник. При необхідності кулер можна змістити на 3 або 6 мм від першого слота PCI Express, пересунувши планки у відповідні отвори.
140-мм вентилятор Noctua NH-U14S TR4-SP3 кріпиться до радіатора з широкого боку звичними дротяними скобами, використовуючи віброізолюючі накладки. Виробник поклав ще один комплект кріплень, що дозволить встановити другий пропелер, але його доведеться купувати самостійно.
Фірмовмй пропелер Noctua NF-A15 PWM має впізнавану форму і забарвлення, а лопаті отримали опуклості і певний кут нахилу для оптимізації повітряного потоку.

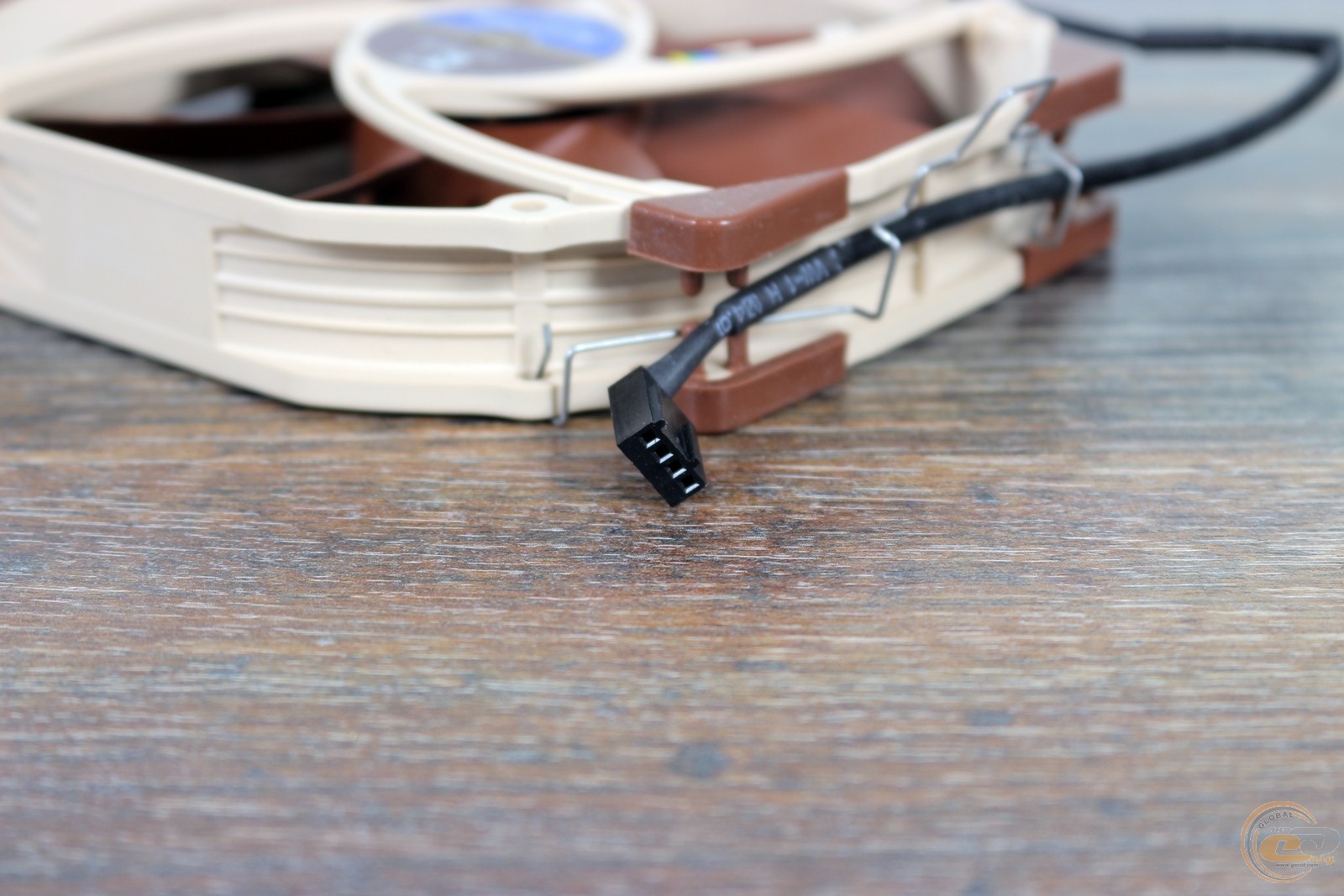

Для підключення використовується 4-контактний кабель довжиною 21 см в обплетенні. Заявлена підтримка ШІМ-регулювання швидкості обертання лопатей в діапазоні від 300 до 1500 об/хв із максимальним повітряним потоком в 140,2 м3/год і рівнем шуму не більше 24,6 дБ. Встановлення комплектного LNA-адаптера знижує максимальну швидкість до 1200 об/хв і шум до 19,2 дБ. В основі лежить надійний масляний гідродинамічний підшипник другого покоління (SSO2 Bearing). Термін напрацювання на відмову досягає 150 000 годин або 17 років безперебійної роботи.
Процес встановлення
Процес встановлення Noctua NH-U14S TR4-SP3 досить простий і добре проілюстрований не тільки в інструкції для користувача, але і в відео на YouTube-каналі Noctua.

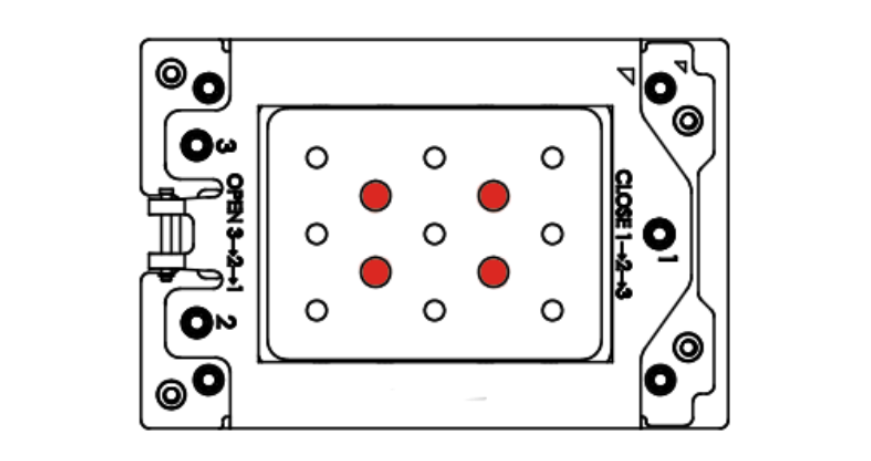

Спочатку виробник рекомендує нанести термопасту в вигляді крапель: дев'яти невеликих (3-4 мм) і чотирьох великих (5-6 мм).
Слідом встановлюємо радіатор, без вентилятора, і фіксуємо його гвинтами. Затискаються вони навхрест під невеликим кутом. Усе робимо рівномірно. Для цих цілей у комплекті є зручний Г-подібний ключик.
Далі закріплюємо вентилятор. Підключаємо його до відповідного роз'єму на системній платі.
На фото добре видно, що змонтований кулер не конфліктує з охолодженням VRM на материнській платі і першим DIMM-слотом. Тут повний порядок.
Тестування
Для тестування процесорних систем охолодження be quiet! Dark Rock Pro TR4 і Noctua NH-U14S TR4-SP3 використовувалося обладнання:
Процесор |
AMD Ryzen Threadripper 1950X (Socket TR4, 3,4 ГГц, L3 32 МБ) Turbo Boost: enable |
Материнська плата |
ASUS PRIME X399-A (AMD X399, Socket TR4, DDR4, E-ATX) |
Оперативна пам’ять |
2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB TF5D416G3600HC18EDC01 2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW |
Відеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
Накопичувач |
Kingston SUV500/480Gb |
Блок живлення |
Seasonic X-760 (SS-760KM), 120-мм вентилятор |
Термопаста |
akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C) |
Випробування проводилися на відкритому тестовому стенді з використанням AMD Ryzen Threadripper 1950X, який працював на фіксованій частоті в 3,4 ГГц на всіх 16 ядрах.
Обидва кулери без проблем справляються зі своїм прямим завданням. На всьому діапазоні швидкостей вертушок між be quiet! Dark Rock Pro TR4 і Noctua NH-U14S TR4-SP3 можна ставити знак рівності.
Нагадаємо, що режим повного завантаження (Full load) передбачає максимальне використання всіх ядер процесора. Тому в реальних умовах, де навантаження носить змінний характер (наприклад, в іграх), можна сміливо розраховувати на більш низькі температурні показники.
be quiet! Dark Rock Pro TR4:
Напруга живлення, В |
Швидкість обертання лопатей, об/хв |
Рівень шуму |
6 |
750 |
Безшумно |
7 |
900 |
Безшумно |
8 |
1000 |
Майже безшумно |
9 |
1150 |
Дуже тихо |
10 |
1250 |
Тихо |
11 |
1350 |
Тихо |
12 |
1500 |
Нижче від середнього |
За даними моніторингу, максимальна швидкість штатних вентиляторів досягала 1500 об/хв, але шум не виходить за прибудови комфортної зони і дозволяє експлуатувати охолоджувач у такому режимі на постійній основі. Любителям тиші можна порекомендувати не перевищувати позначку в 1350 об/хв.
Noctua NH-U14S TR4-SP3:
Напруга живлення, В |
Швидкість обертання лопатей, об/хв |
Рівень шуму |
6 |
830 |
Безшумно |
7 |
950 |
Безшумно |
8 |
1050 |
Майже безшумно |
9 |
1150 |
Дуже тихо |
10 |
1250 |
Тихо |
11 |
1350 |
Тихо |
12 |
1500 |
Нижче від середнього |
Вентилятор запустився при напрузі 6 В на швидкості 830 об/хв і залишався безшумним. Але навіть на максимальній позначці в 1500 об/хв акустичний фон не перевищує рамки пристойності.
Підсумки
На практиці по чистій продуктивності і акустичному комфорту be quiet! Dark Rock Pro TR4 і Noctua NH-U14S TR4-SP3 виявилися практично рівні. Обидва кулери можна сміливо рекомендувати для охолодження AMD Ryzen Threadripper у стоці або при помірному розгоні. Останній не світить тільки моделям Threadripper 2950X і 2990WX, які в стоці виділяють 250 Вт тепла. При цьому ми отримуємо відмінний зовнішній вигляд, просте і надійне кріплення, можливість встановлення ще одного пропелера, а також багатий комплект постачання. Не варто забувати і про високу якість і довгого терміну придатності.
Але є і важливі нюанси. Через свої габарити be quiet! Dark Rock Pro TR4 може ускладнити доступ до оперативної пам'яті і обмежує вибір модулів оперативної пам'яті (висота радіатора до 44 мм). У свою чергу Noctua NH-U14S TR4-SP3 може конфліктувати з PCIe, якщо він близько розташований до процесорного роз'єму. Благо, виробник передбачив можливість зрушити радіатор на 3-6 мм. Усе це варто врахувати і бути уважним при виборі конкретного охолоджувача.
be quiet! Dark Rock Pro TR4
Переваги:
- хороша ефективність охолодження;
- стильний зовнішній вигляд;
- надійні комплектні вентилятори Silent Wings 3 120mm і Silent Wings 135mm PWM з ШІМ-регулюванням швидкості в широких межах;
- комфортний рівень шуму на всьому діапазоні обертання;
- використання довговічного гідродинамічного (FDB) підшипника;
- проста і надійна система кріплення;
- багатий комплект постачання;
- трирічна гарантія.
Особливості:
- перекриття DIMM-слотів і обмеження з використання модулів висотою до 44 мм.
Недоліки:
- основа не сама рівна.
Noctua NH-U14S TR4-SP3
Переваги:
- хороша ефективність охолодження;
- приємний зовнішній вигляд;
- надійний комплектний 120-мм вентилятор Noctua NF-A15 PWM із ШІМ-регулюванням швидкості в широких межах;
- комфортний рівень шуму на всьому діапазоні обертання;
- використання довговічного масляного гідродинамічного підшипника;
- проста і надійна система кріплення;
- шестирічна гарантія.
Особливості:
- можливе перекриття першого слота PCIe.
Автор: Віктор Єфіменко
Переклад: Лілія Масюк
Висловлюємо подяку компаніям Listan GmbH & Co. KG та Noctua за наданий для тестування кулери.
