Огляд і тестування процесорної системи водяного охолодження Cooler Master MASTERLIQUID ML240R RGB: блиск і сяйво твого комп'ютера
30-08-2018
Процес встановлення
Водоблок моделі Cooler Master MASTERLIQUID ML240R RGB універсальний і підтримує встановлення не тільки на актуальні платформи Intel Socket LGA1151 / LGA2066 і AMD Socket AM4, але і на відверто «стародавні» Intel Socket LGA775 і AMD Socket AM2. Для різних платформ передбачено два типи кріплень, які прикручуються до основи водоблока. На материнських платах використовується універсальна пластина. У випадку з HEDT-платформами в отвори сталевої пластини процесорного роз'єму вкручуються втулки з різьбленням. Сама процедура встановлення детально описана в комплектній інструкції для користувача, яке також можна завантажити в електронному вигляді. Ми ж продемонструємо процес складання на прикладі традиційних стендових платформ AMD Socket AM3+ і Intel Socket LGA1155.

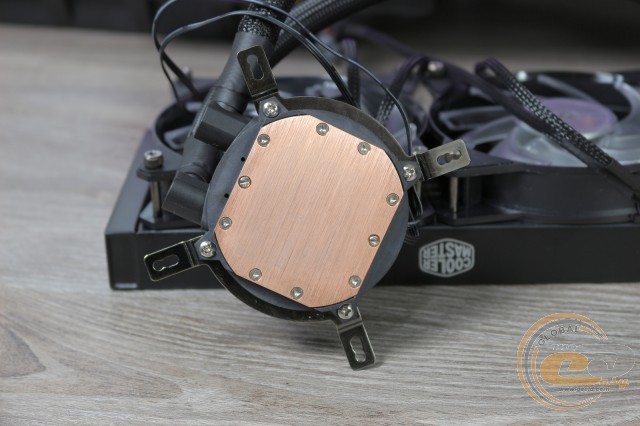

У першому випадку потрібно вибрати відповідне кріплення водоблока. Далі розміщуємо обидві металеві пластини з боків основи і фіксуємо кожну двома гвинтами.

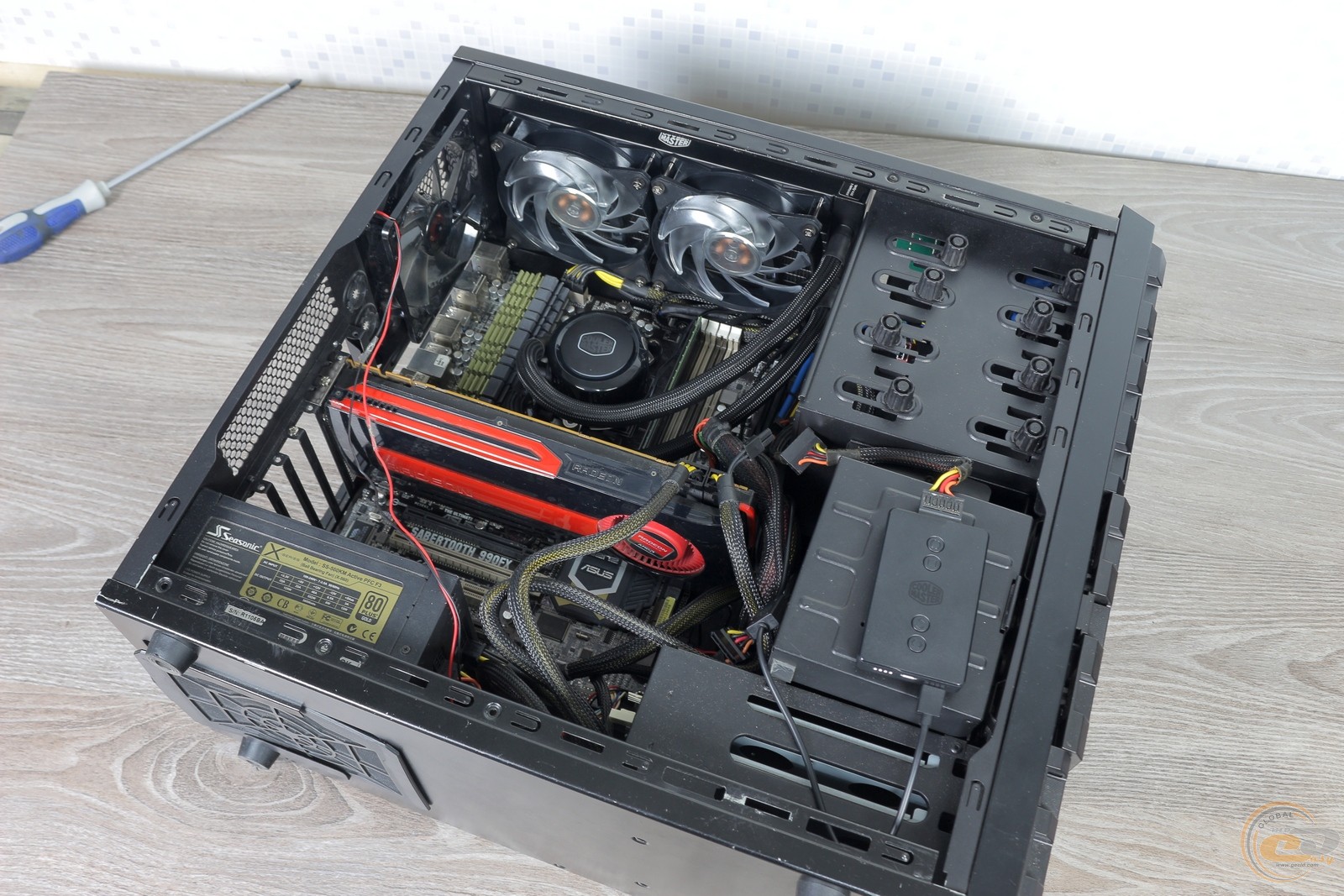

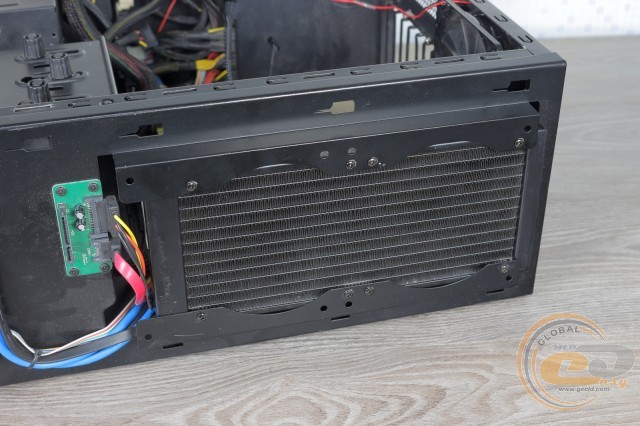

Перед встановленням водоблока на CPU бажано закріпити радіатор СВО до корпусу ПК.

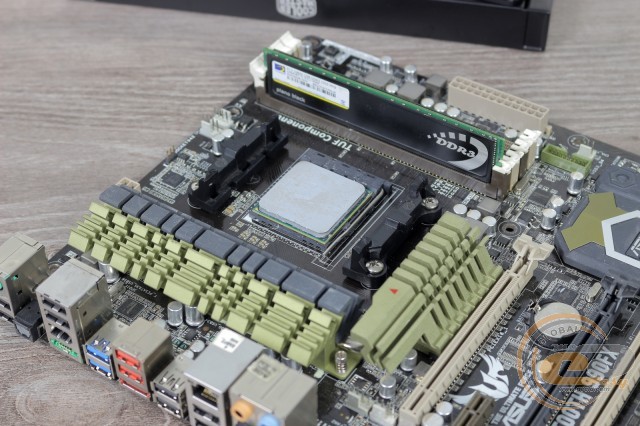

Оскільки на платформі AMD вже встановлені «вуха», за які чіпляється скоба з вушками, то обійдемося стандартною підсилювальною пластиною, встановленою на системній платі.

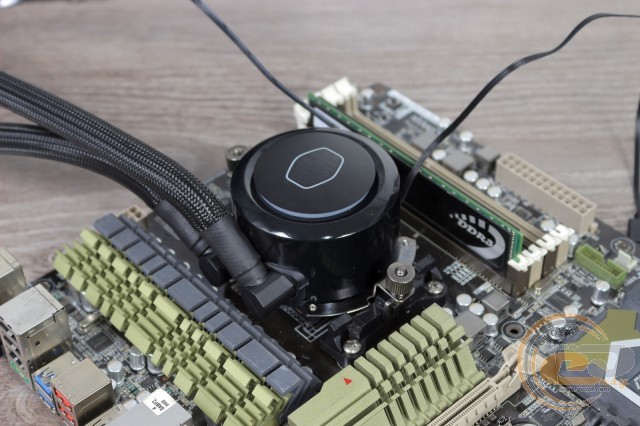

Далі наносимо тонким шаром термопасту на кришку процесора і поміщаємо поверх водоблока, попутно не забувши зняти захисну плівку з основи. Потім по черзі затягуємо гайки з накатаною головкою, без використання будь-якого інструменту.

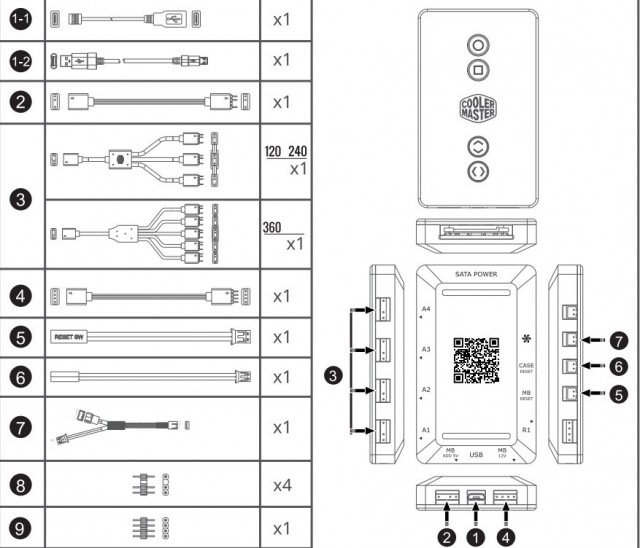

Завершальною дією є підключення вентиляторів і помпи до ARGB / RGB LED-контролера, а потім і до материнської плати.
Так, доведеться трохи повозитися, але не потрібно лякатися великої кількості дротів - дотримуйтесь інструкції і у вас все вийде.
У разі з платформою на базі процесора компанії Intel використовується схожий алгоритм, але задіюється підсилювальна пластина і інше кріплення водоблока. Можна змінити і послідовність робіт.

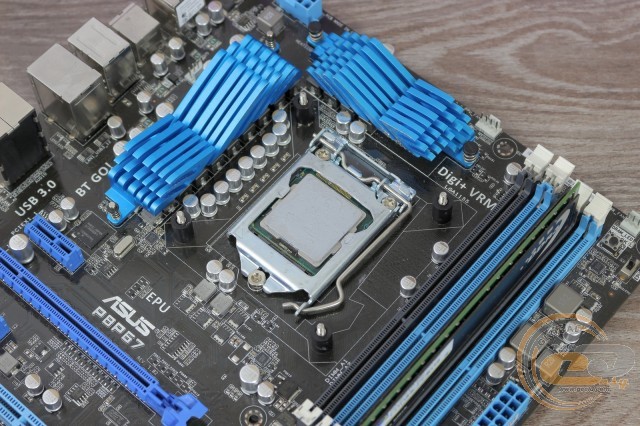

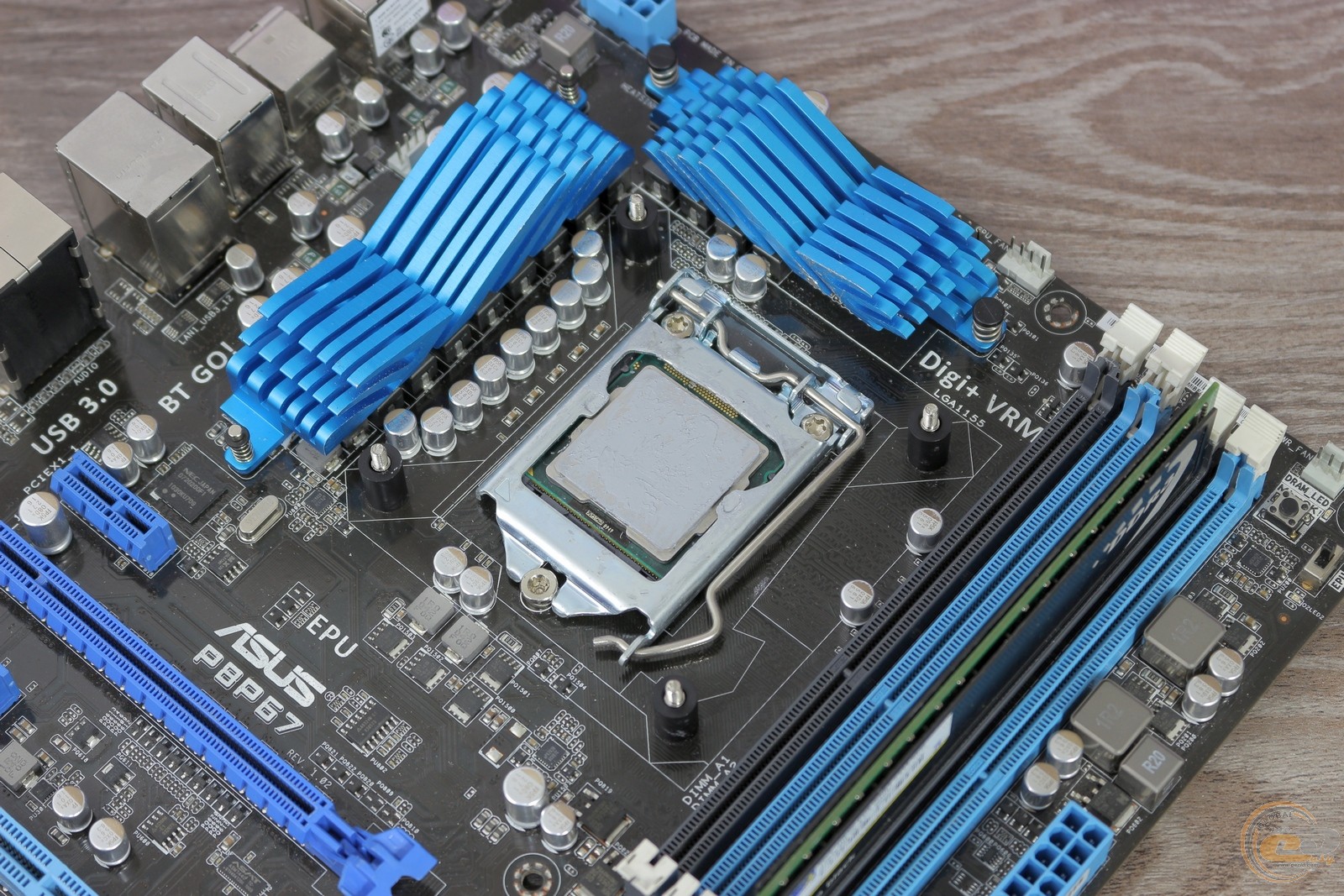

Підсилювальна пластина виготовлена із пластику, але свою функцію виконує належним чином. У потрібні отвори встановлюємо шпильки, у нашому випадку середні, фіксуємо їх за допомогою пластикових насадок і монтуємо отриману конструкцію на системну плату.
Далі необхідно встановити кріпильні скоби з боків водоблоку і закріпити їх гвинтами.
Залишається тільки нанести термоінтерфейс, опустити водоблок на шпильки і послідовно (по діагоналі) затягнути кріпильні гайки з рискою. Для цього можна скористатися викруткою з плоским жалом. У кінці підключаємо пропелери і помпу до контролера, а його - до материнської плати через USB-колодку.

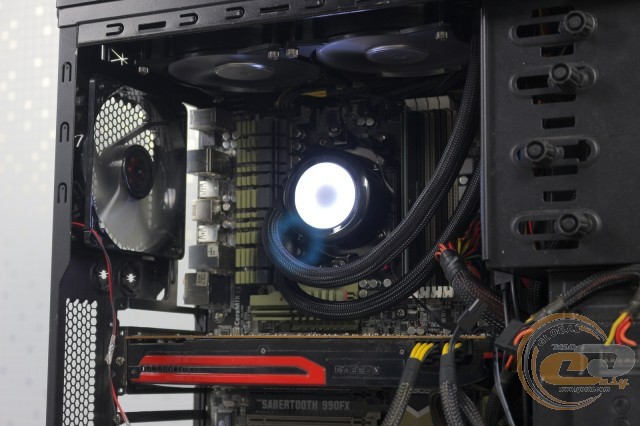

У зібраному і активованому стані Cooler Master MASTERLIQUID ML240R RGB дійсно має багатий вигляд. У порівнянні зі звичайною багатобарвною ілюмінацією, маємо ширші можливості по управлінню спектром. Адресні світлодіоди водоблока і пропелерів дозволяють одночасно спостерігати все багатство палітри - ефект а-ля північне сяйво.
До речі, якщо зняти кришку водоблоку, то можна отримати щось схоже на ядерний реактор на грудях Тоні Старка. Усе це виглядає дуже круто і при наявності корпуса з прозорою бічною стінкою.
Наприкінці згадаємо про фірмовоме ПЗ для управління ілюмінацією - ARGB Lighting Control Software. Але для його роботи потрібно спочатку оновити мікрокод контролера, скачавши інсталяційний файл за посиланням.
Після цього користувач отримує зручний інструмент для налаштування освітлення. Можна використовувати як готові пресети, які піддаються редагуванню, так і створені самостійно. Ви зможете задавати колір, ефект, швидкість і час виконання для кожного світлодіода. Усе це досить легко перетворить ваш системний блок у «новорічну ялинку».
Тестування
Для тестування системи водяного охолодження використовувалося таке обладнання:
Процесори |
AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ) Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ) |
Материнські плати |
ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX) ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX) |
Оперативна пам’ять |
2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP |
Відеокарта |
AMD Radeon HD 6950 (2 ГБ GDDR5) |
Жорсткий диск |
Samsung HD080HJ (80 ГБ, 7200 об/хв, 8 МБ, SATA 3 Гбіт/с) |
Блок живлення |
Seasonic X-760 (SS-760KM), 120-мм вентилятор |
Корпус |
be quiet! Dark Base Pro 900, (2 х 140-мм і 1 х 120-мм вентилятори) |
Термопаста |
akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C) |

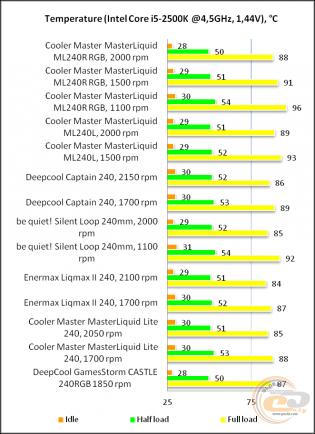

Cooler Master MASTERLIQUID ML240R RGB - дуже належна двосекційна водянка. Так, вона не ставить рекордів, але на максимальних швидкостях виглядає не гірше основних конкурентів. На середніх і низьких частотах вона вже програє їм декілька градусів. Позначається її щільний радіатор. Але будь-якого випадку вона справляється з охолодженням розігнаних до 4 - 4,5 ГГц багатоядерних стендових процесорів.
Нагадаємо, що режим повного завантаження (Full load) передбачає максимальне використання всіх ядер процесора. Тому в реальних умовах, де навантаження носить змінний характер (наприклад, в іграх), можна сміливо розраховувати на більш низькі температурні показники.
Напруга живлення, В |
Швидкість обертання лопатей, об/хв |
Рівень шуму |
6 |
1050 |
Майже безшумно |
7 |
1230 |
Майже безшумно |
8 |
1410 |
Дуже тихо |
9 |
1650 |
Тихо |
10 |
1800 |
Нижче середнього |
11 |
1920 |
Середній, помірний |
12 |
2040 |
Середній |
Незважаючи на більш потужну помпу, ніж у молодшої моделі Cooler Master MASTERLIQUID ML240L RGB, вона шумить на рівні нижче середнього, тобто не дратує. Штатні пропелери залишаються тихими аж до 1650 об/хв, а й на максимальних швидкостях акустичний фон не виходить за межі пристойності.
Висновки
У плані продуктивності і рівня шуму Cooler Master MASTERLIQUID ML240R RGB порівнювана з молодшими 240-мм фірмовими водянками. Вона цілком впорається з помірним розгоном мейнстрім-процесорів, попутно зберігши акустичний комфорт. Користувач отримує досить просте рішення з надійним кріпленням і підтримкою як актуальних, так і відверто застарілих платформ.
Тоді за що переплата? Усе через зовнішній вигляд, а точніше адресне або піксельне ARGB-підсвічування, яке управляється штатним контролером, виглядає вражаюче і піддається широкому налаштуванню. У корпусі із прозорою бічною стінкою ця СВО не зможе залишитися непоміченою оточуючими. І в цьому її головний козир!
Тому якщо ви хочете побачити у своєму системнику «північне сяйво» або справжнє буяння фарб, то Cooler Master MASTERLIQUID ML240R RGB легко впорається з цим завданням. У разі байдужого ставлення до ілюмінації можна сміливо заощадити, вибирайте молодші моделі, які не поступаються в плані ефективності.
Переваги:
- яскравий зовнішній вигляд;
- приголомшливе адресне RGB-підсвічування;
- комплектний ARGB / RGB LED-контролер;
- непогана ефективність навіть на знижених швидкостях роботи;
- сумісність з усіма актуальними і багатьма застарілими платформами;
- застосування якісних вентиляторів з високим терміном придатності і ШІМ-регулюванням;
- хороша сумісність із габаритними комплектуючими в системі;
- дворічна гарантія.
Автор: Віктор Єфіменко
Переклад: Лілія Масюк
Висловлюємо подяку компанії Cooler Master за надані для тестування системи охолодження.
Висловлюємо подяку компаніям AMD, ASUS, Listan GmbH & Co. KG, Sea Sonic Electronics і TwinMOS Technologies за надане для тестового стенда обладнання.
