Огляд і тестування процесорних систем водяного охолодження Cooler Master MASTERLIQUID LITE 240 і 120: доступна вода

У випадку з платформою на базі процесора компанії Intel використовується схожий алгоритм, але при цьому доведеться задіяти підсилювальну пластину й інше кріплення водоблока.

Підсилювальна пластина виготовлена з пластику, але свою функцію виконує належним чином. У потрібні отвори встановлюємо шпильки, в нашому випадку середні, фіксуємо їх за допомогою пластикових насадок і монтуємо отриману конструкцію на системну плату.

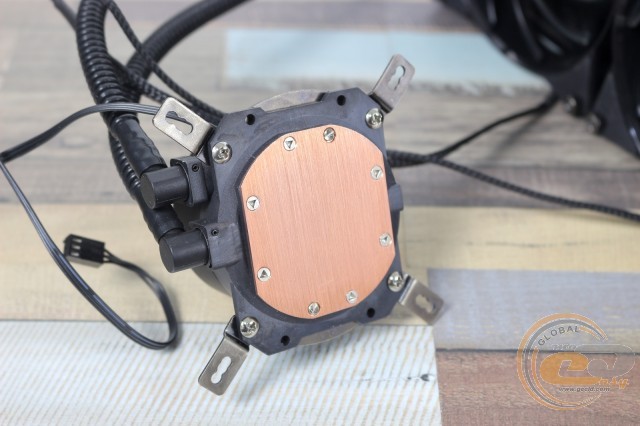

Далі необхідно встановити кріпильні скоби з боків водоблока й закріпити їх гвинтами.

Залишається тільки нанести термоінтерфейс, опустити водний блок на шпильки і послідовно (по діагоналі) затягнути кріпильні гайки з насічкою. Також можна скористатися викруткою з пласким жалом. Не забуваємо підключити пропелери й помпу до роз'ємів живлення.

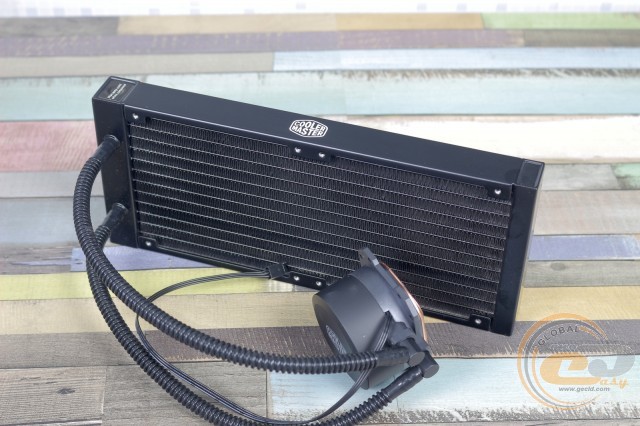

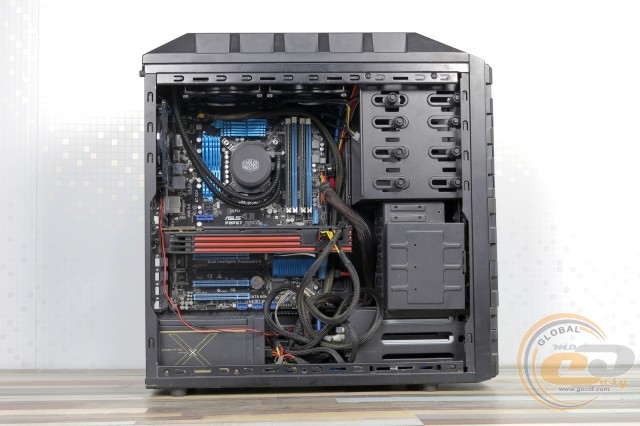

З візуальної точки зору, Cooler Master MASTERLIQUID LITE 240 відмінно впишеться в будь-яку збірку й однозначно стане її прикрасою.

Специфікація Cooler Master MASTERLIQUID LITE 120

Модель	Cooler Master MASTERLIQUID LITE 120 (MLW-D12M-A20PW-R1)
Підтримка процесорних роз'ємів	AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+ Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3 / LGA2066
Матеріал основи	Мідь
Термоінтерфейс	Термопаста Cooler Master MasterGel у шприце (1 г)
Радіатор
Матеріал	Алюміній
Розміри, мм	119,6 х 157 х 27
Водяний блок
Напруга живлення, В	12
Споживаний струм, А	0,3
Потужність, Вт	3,6
Швидкість роботи насоса, об/хв	2200 ± 10%
Рівень шуму, дБА	8
Роз'єм живлення	3-контактний
Час напрацювання на відмову, годин	70 000
Розміри, мм	80,3 х 76 х 42,2
Вентилятор
Модель	Cooler Master MasterFan 120 AB (DF1202512RFLN)
Кількість вентиляторів	1
Час напрацювання на відмову, годин	160 000
Напруга живлення вентилятора, В	до 12
Споживаний струм, А	0,16 ± 10%
Швидкість обертання, об/хв	650 – 2000 ± 10%
Рівень шуму, дБА	6 – 30
Максимальний повітряний потік, м3/год (CFM)	113,3 (66,7)
Статичний тиск, мм вод. ст.	2,34 ± 10%
Роз'єм живлення	4-контактний
Розміри вентилятора, мм	120 х 120 х 25
Гарантія, років	2
Сайт виробника	Cooler Master Co., Ltd. Сторінка продукту

Упаковка і комплект постачання

На відміну від старшої моделі, коробка компактніша, але також виконана з картону темного кольору. Крім зображень «водянки», на її сторонах можна знайти переваги й характеристики продукту в графічному й текстовому вигляді.

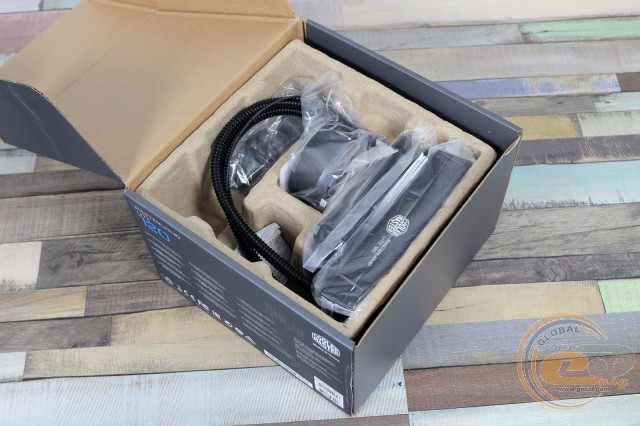

Всередині основної упаковки СВО й супутні аксесуари надійно зафіксовані від дорожніх перипетій у короб з пористого картону.

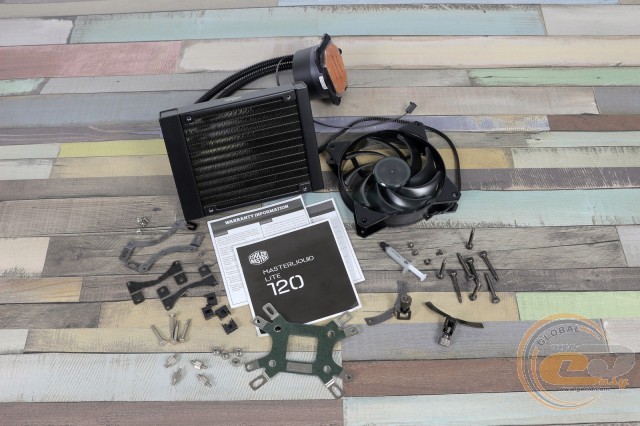

До комплекту постачання Cooler Master MASTERLIQUID LITE 120 входить: металева хрестоподібна підсилювальна пластина з фіксаторами, три пари кріплень водоблока, набір кріпильних стійок, гвинтів, втулок, шпильок і гайок, термопаста Cooler Master MasterGel (1 г) і документація користувача.

Зовнішній вигляд і конструкція

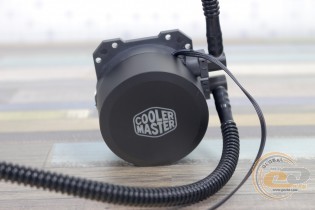

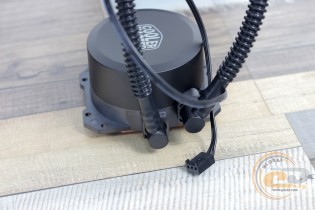

Судячи з усього, Cooler Master MASTERLIQUID LITE 120 і Cooler Master MASTERLIQUID LITE 240 використовують практично один й той же водоблок із вбудованою помпою у вигляді «шайби». Оскільки габарити (80,3 х 76 х 42,2 мм), швидкість роботи (2200 об/хв), час напрацювання на відмову (70 000 годин), довжина кабелю (34 см) і тип підключення (3-контактний) повністю збігаються. Але рівень шуму виробник вказав нижчий для молодшої моделі (15 проти 8 дБА), при цьому не забувши відзначити енергоспоживання на рівні 3,6 Вт.

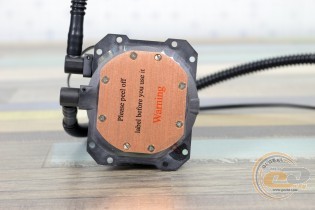

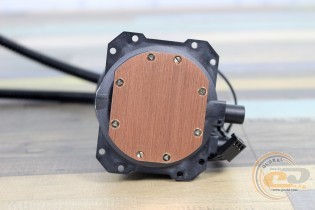

Мідна основа водоблока має розміри 50 х 58 мм. Вона закріплене вісьмома гвинтами й з коробки вкрита захисною плівкою. Основа рівна, добре оброблене, хоча й не до дзеркальної поверхні.

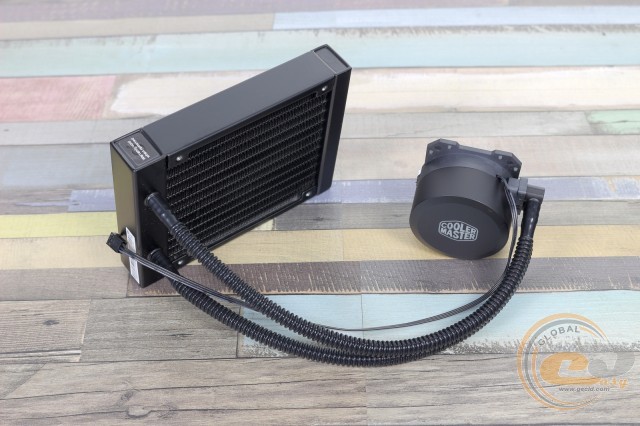

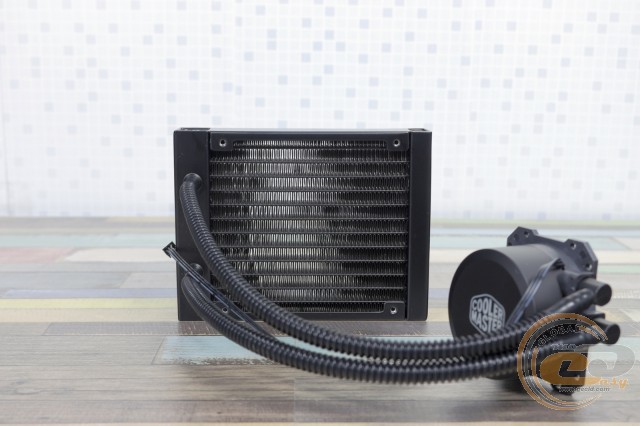

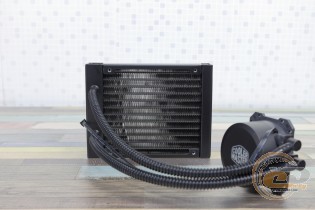

Водоблок і радіатор з'єднані ПВХ-шлангами з дротяним обплетенням завдовжки 330 мм. Жорсткість середня, а перегини виключені. В обох випадках використовуються нероз'ємні фітинги, правда, в першому випадку вони поворотні, що дозволяє зручно розміщувати шланги.

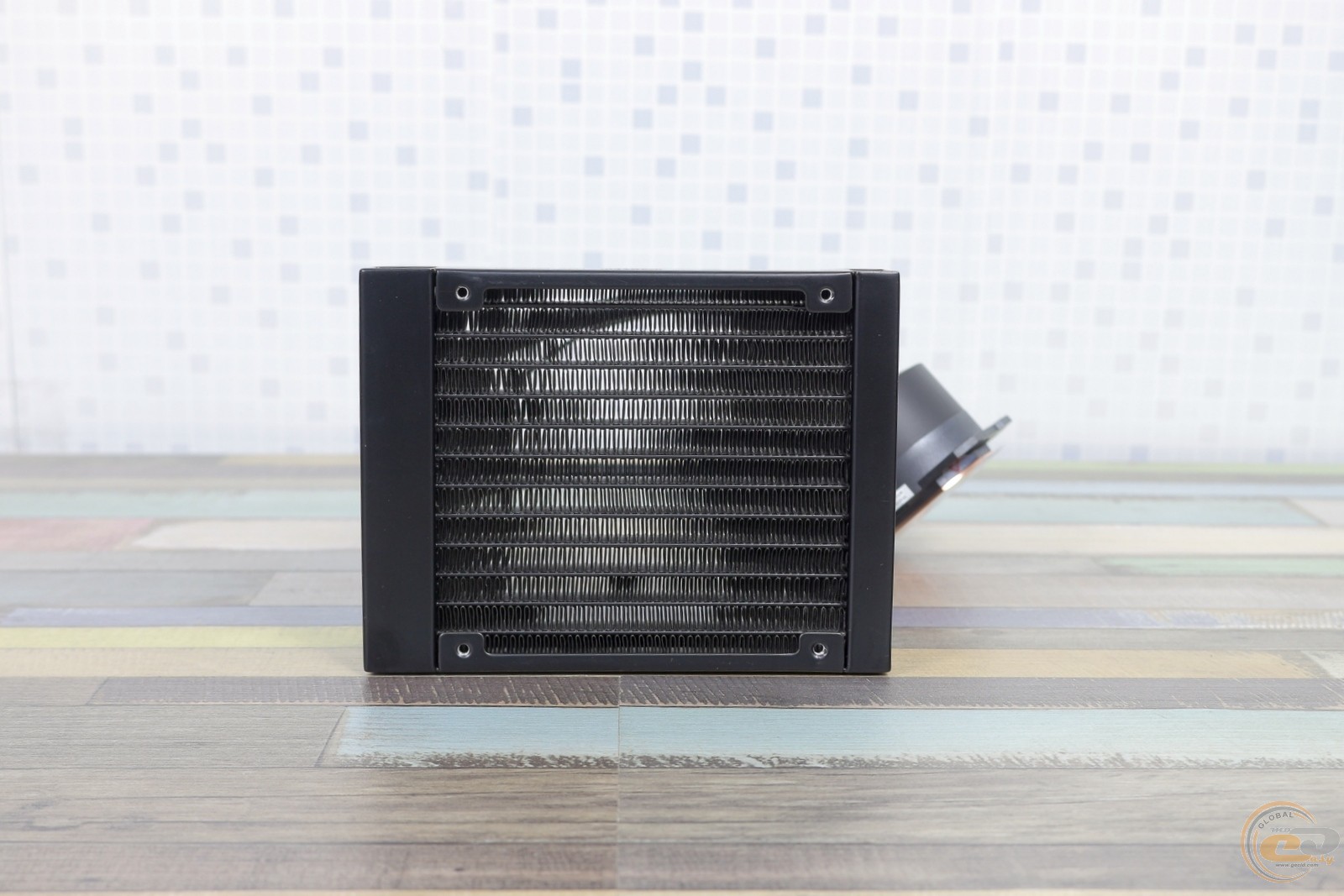

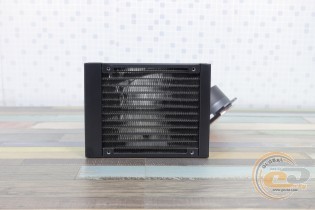

Головною відмінністю Cooler Master MASTERLIQUID LITE 120 від старшої моделі є використання односекційного радіатора. Його фактичні розміри становлять 118 х 156 х 28 мм. Він складається з 14 пласких каналів, з'єднаних між собою гофрострічкою: товщина перегородок становить 0,35 мм, а відстань між пластинами дорівнює в середньому 1,1 мм. Радіатор пофарбований у чорний колір.

На сталеву раму теплообмінника з обох сторін можна встановити два 120-мм пропелери. До комплекту постачання входить один пропелер Cooler Master MasterFan 120 AB (DF1202512RFLN). Детальніше про нього й процесі встановлення можна прочитати в першій частині статті, ми ж відразу пропонуємо перейти до практичної частини.

Тестування

Для тестування систем водяного охолодження використовувалося таке обладнання:

Процесори	AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ) Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)
Материнські плати	ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX) ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)
Оперативна пам’ять	2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP
Відеокарта	AMD Radeon HD 6950 (2 ГБ GDDR5)
Жорсткий диск	Samsung HD080HJ (80 ГБ, 7200 об/хв, 8 МБ, SATA 3 Гбіт/с)
Блок живлення	Seasonic X-760 (SS-760KM), 120-мм вентилятор
Корпус	be quiet! Dark Base Pro 900, (2 х 140-мм и 1 х 120-мм вентилятори)
Термопаста	akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

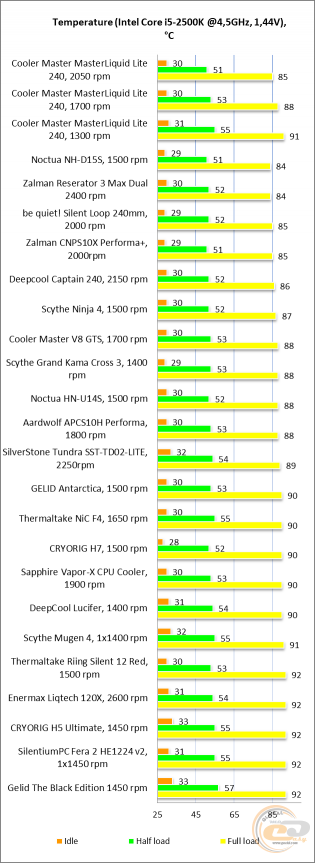

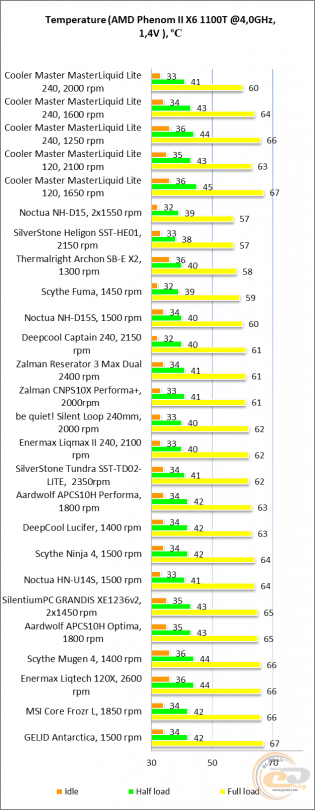

За результатами тестування можна стверджувати, що ефективність Cooler Master MASTERLIQUID LITE 240 при охолодженні стендових процесорів схожа з двобаштовими рішеннями рівня Noctua NH-D15S, а також високопродуктивними одновентиляторними бестселерами на кшталт ZALMAN CNPS10X Performa+. Також пристрій цілком може позмагатися з дорожчими СВО рівня be quiet! SILENT LOOP 240mm і Deepcool CAPTAIN 240.

Що стосується моделі Cooler Master MASTERLIQUID LITE 120, вона відстає всього на 2-3°С у залежності від режиму роботи, демонструючи дуже солідні показники продуктивності, обходячи двовентиляторне рішення Enermax Liqtech 120X з вищою швидкістю обертання пропелерів. При цьому обидві «водянки» навіть при максимальній швидкості створюють середній рівень шуму, що дозволяє без особливого дискомфорту тривалий час працювати за комп'ютером.

Зменшення частоти обертання лопатей з 2000 до 1600-1650 об/хв помітно знижує рівень шуму, роблячи систему дуже тихою. Але під обома кулерами стендові процесори додали в температурі на 3-7°С в залежності від типу навантаження, проте отримані результати залишаються в межах норми для експлуатації розігнаного ПК у режимі 24/7.

Нагадаємо, що режим повного завантаження (Full load) передбачає максимальне використання всіх ядер процесора. Тому в реальних умовах, де навантаження має змінний характер (наприклад, в іграх), можна сміливо розраховувати на нижчі температурні показники.

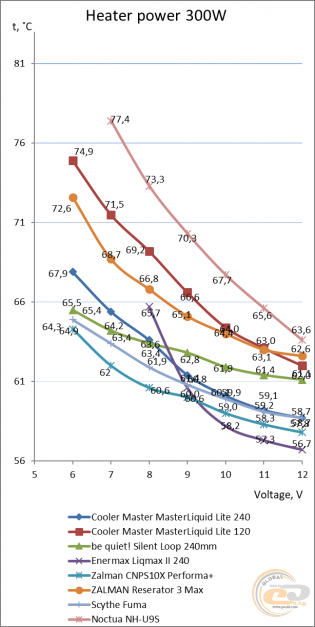

А ось тестування Cooler Master MASTERLIQUID LITE 240 і Cooler Master MASTERLIQUID LITE 120 на 300-Вт нагрівальному стенді показує вже більший розрив, на рівні 7°C на користь старшої моделі. Проте навіть одновентиляторна СВО цілком зможе впоратися з одним із старших представників HEDT-платформ Intel або AMD у помірному розгоні. Також варто відзначити практично лінійну залежність обох моделей від швидкості обертання штатних пропелерів. Тобто при середніх частотах можна добитися відмінного балансу між температурними показниками й акустичним фоном. Доказом цього є дві таблиці нижче, які показують діапазон роботи пропелерів, а також шумові показники.

Cooler Master MASTERLIQUID LITE 240

Cooler Master MASTERLIQUID LITE 120

Також варто зазначити, що незважаючи на постійне функціонування помпи при напрузі 12 В, звук її роботи можна охарактеризувати як нижче середнього. Простіше кажучи, вона чутна, але не надто виділяться на тлі інших компонентів системи. Мабуть, золотою серединою для роботи вентиляторів є швидкість на рівні 1560 об/хв, що дозволяє домогтися приємних акустичних і температурних показників для використання на постійній основі.

Висновки

На момент написання огляду продажі СВО Cooler Master MASTERLIQUID LITE 240 і Cooler Master MASTERLIQUID LITE 120 ще не стартували в нашій країні, але судячи за популярними закордонними онлайн-майданчиками, ціна новинок знаходиться на рівні $60 і $50 відповідно, що робить їх доволі привабливими кандидатами на покупку.

Як показало тестування, старша модель цілком може змагатися за продуктивністю й шумовим характеристикам навіть з дорожчими водянками й двосекційними вежами. Але на середніх швидкостях двох штатних пропелерів вона не настільки ефективна й вже дещо поступається доступнішим високопродуктивним повітряним кулерам. Проте навіть у тихому режимі Cooler Master MASTERLIQUID LITE 240 відмінно впорається з пристойно розігнаними процесорами Intel Core або AMD Ryzen, що робить її прекрасним кандидатом при побудові високопродуктивної ігрової або робочої станції.

У свою чергу Cooler Master MASTERLIQUID LITE 120 виступає в категорії компактних рішень, сумісних з більшістю стандартних корпусів, де є лише одне посадкове місце під 120-мм вентилятор. Дана «крихітка» цілком впоралася навіть з 300-Вт нагрівальним елементом, пропонуючи непогану альтернативу громіздким повітряним кулерам. Що ж стосується зіставлення результатів зі старшою моделлю, то в залежності від режиму роботи й CPU, різниця тримається в діапазоні 3-7°С. Цілком природно, що 240-мм радіатор обігнав за ефективністю свого вдвічі меншого побратима.

Якщо говорити про загальні позитивні риси обох моделей, до таких варто віднести: презентабельну зовнішність з білим підсвічуванням на кришці водоблока, високу якість виконання разом з довговічними компонентами, тихі й продуктивні штатні пропелери з ШІМ-регулюванням у широких межах, підтримка всіх сучасних і не дуже платформ, простота встановлення, а також хороша сумісність з габаритними комплектуючими.

У сухому залишку хочеться сказати, що якщо виробникові вдасться утримати адекватну ціну на свої вироби на нашому ринку, ті користувачі, які давно хотіли спробувати недорогі системи водяного охолодження закритого типу, обов'язково звернуть свою увагу на Cooler Master MASTERLIQUID LITE 240 і MASTERLIQUID LITE 120.

Переваги:

• презентабельна зовнішність;
• висока ефективність навіть на знижених швидкостях роботи;
• сумісність з усіма актуальними й деякими застарілими платформами;
• застосування якісних вентиляторів з високим терміном служби;
• хороша сумісність з габаритними комплектуючими в системі;
• простота встановлення;
• доступна ціна.

Автор: Віктор Єфіменко
Автор: Юрій Коваль
