Огляд і тестування корпуса Aerocool CS-1102: коли все просто
23-05-2017
Внутрішня будова

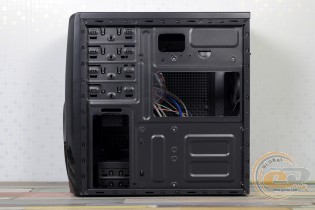

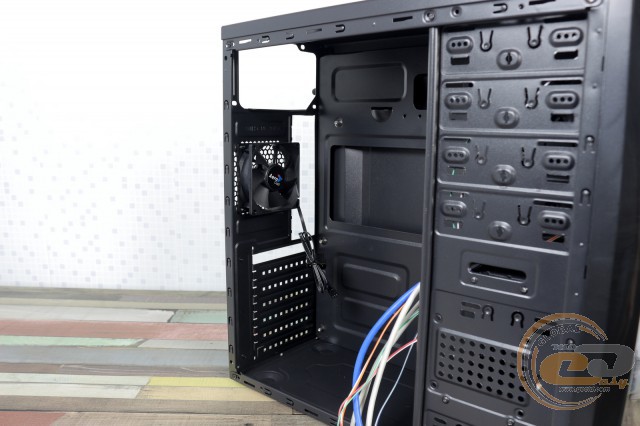

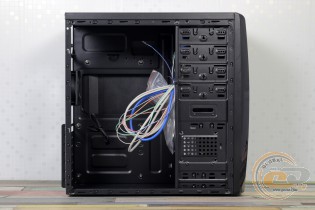

Як і тильна панель, усе шасі Aerocool CS-1102 забарвлене в чорний колір. Свій внесок у жорсткість робить вертикальна незнімна стійка для накопичувачів – класичний бюджетний підхід. Завдяки цьому міцності конструкції цілком достатньо для використання в складі офісного чи домашнього системника.

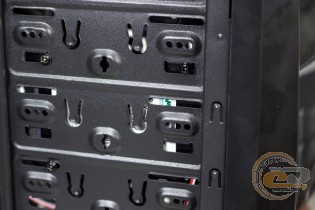

Хоча шасі обладнане чотирма 5,25" відсіками, передня панель передбачає встановлення лише одного такого пристрою. Також сюди помістяться три 3,5" жорсткі диски й один 2,5" накопичувач на бічній частині кошика.

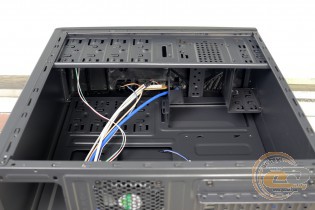

Наявність отвору на піддоні корпуса приємно радує – провести заміну габаритної процесорної СО буде нескладно, при цьому висота даного компонента не повинна перевищувати 150-152 мм.

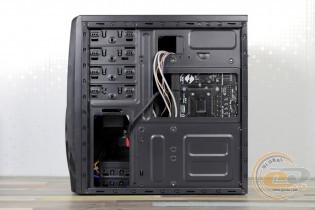

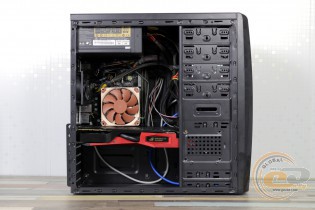

У нашому випадку ігрова система на основі Intel Core i7-4770K і ASUS GeForce GTX 980 MATRIX PLATINUM 4GB GDDR5 таки помістилася всередині. Так, приховати дроти майже не вдалося, але це не найбільша проблема.

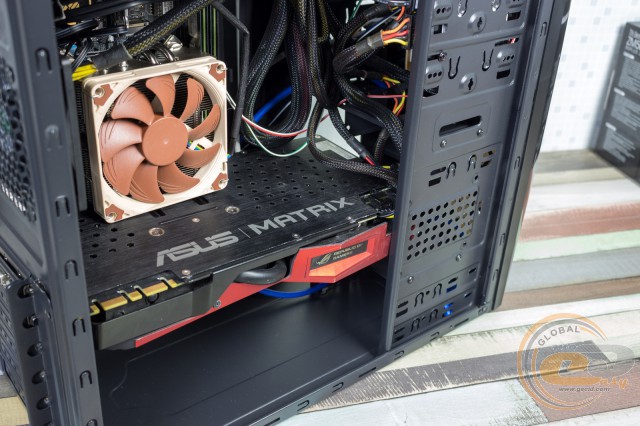

Труднощі виникли зі стендовою відеокартою. Корпус дозволяє встановлювати довжелезні моделі аж до 375 мм (до 350 мм зі встановленим переднім пропелером), однак занадто велика висота адаптера може створити певні незручності.

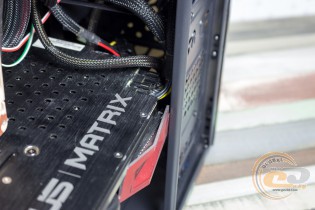

У нашому випадку відеокарта вперлася в корпус – у місці контакту даний показник склав 148 мм. Але врахуйте, що в даному випадку використовується доволі габаритна модель. Наприклад, висота тривентиляторної версії GeForce GTX 1080 Ti становить 134 мм.

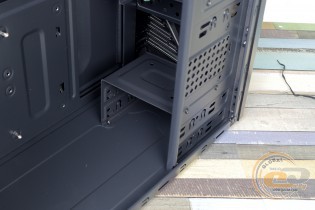

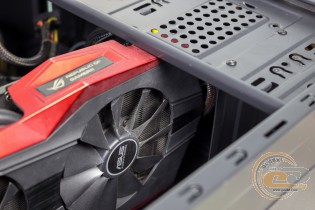

На жаль, настільки довга відеокарта також заважатиме встановленню SSD у спеціально призначеному для нього місці. В такому випадку накопичувач можна закріпити на вільних отворах під 5,25" пристрої.
Якість збірки відповідає ціновому позиціонуванню новинки. Сильні щілини відсутні, краї також оброблені непогано. Але все ж є місця, об які можна порізатися.

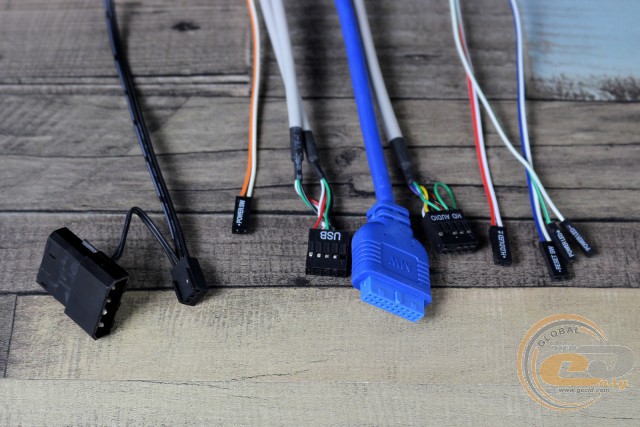

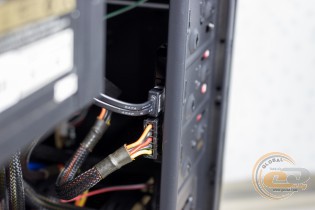

Достатня довжина внутрішніх кабелів сприяє зручному підключенню пристроїв і роз'ємів.
Найменування |
Довжина, см |
USB 3.0 |
67 |
USB 2.0 |
70 |
HD Audio |
70 |
Кнопки та індикатори |
67 |
Дріт вентилятора |
45 |
Тестування
Процесор |
Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ) |
Кулер |
Noctua NH-L9x65 (with L.N.A.) |
Материнська плата |
ECS Z97I-DRONE (Mini-ITX, Socket LGA1150) |
Оперативна пам’ять |
2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP |
Відеокарта |
ASUS GeForce GTX 980 MATRIX PLATINUM 4GB GDDR5 |
SSD-накопичувач |
SSD KINGMAX SME35 Xvalue |
Блокживлення |
Seasonic X-560 Gold (SS-560KM Active PFC, ATX, 560W) |
Термопаста |
Noctua NT-H1 |

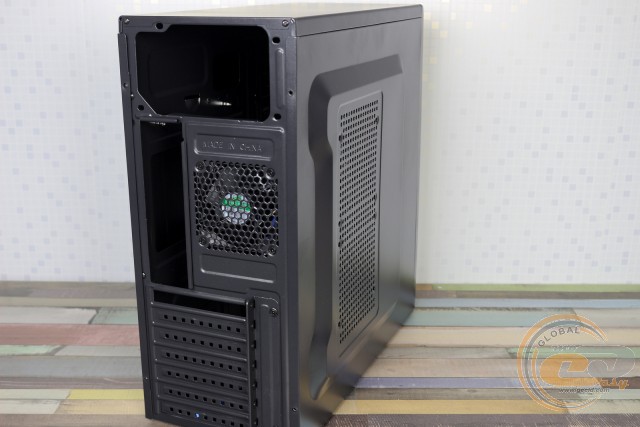

Корпус Aerocool CS-1102 ми протестували з попередньо встановленим на тильній панелі 80-мм вентилятором, що працює з невисокою частотою – всього 1100 об/хв.

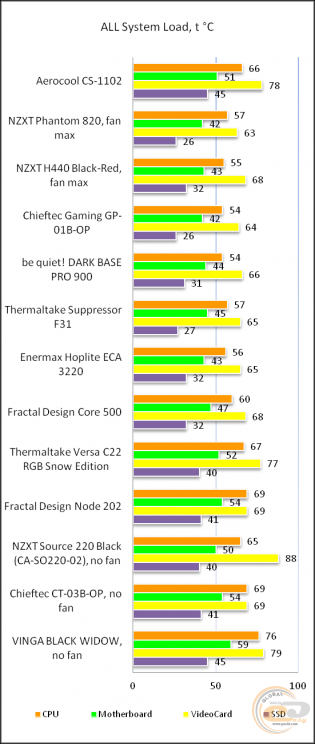

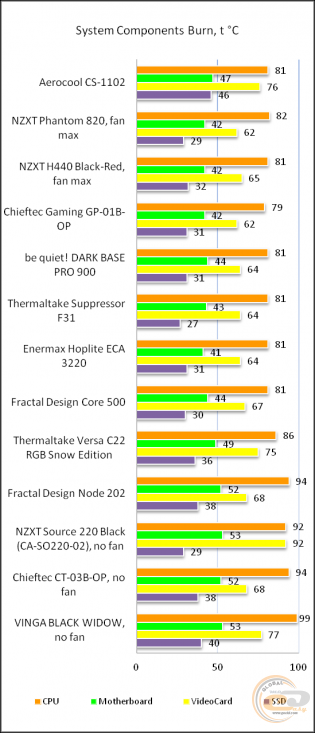

Діаграма «All System Load» відображає нагрівання компонентів після 30 хвилин 3DMark Fire Strike у режимі Ultra (роздільність 4K). А режим «System Component Burn» демонструє температури при навантаженні додатками AIDA64 (Stress CPU і FPU) і MSI Kombustor протягом 15 хвилин.
Встановити потужну відеокарту – це лише половина справи, адже забезпечити її комфортні показники може бути набагато складніше. Завдяки щедрій перфорації на боковині та наявності попередньо встановленого пропелера в обох режимах температура компонентів перебувала в межах норми. Так, нагрівання відеокарти виявилося помітно вищим інших рішень, але йдеться все ж про 165-Вт відеоадаптер, встановлений в офісному корпусі. Тобто у випадку з якоюсь GeForce GTX 1050 Ti температура буде нижчою. При цьому й нагрівання накопичувача також буде нижчим отриманих 45-46°C. Хоча при використанні дискретної графіки все ж бажано встановити додаткові пропелери на боковині та/або передній панелі.
Також ми не радимо використовувати старі системи на основі чіпсетів з високим енергоспоживанням через імовірність підвищеного нагрівання даних елементів. У випадку з новими наборами логіки проблем виникнути не повинно.
Висновки
При ціні близько $40-45 корпус Aerocool CS-1102 є цілком доступним рішенням, без жодних критичних недоліків. Так, тут немає антивібраційних прокладок і пилових фільтрів, посадкових місць для радіаторів СВО, а БЖ розташувався вгорі конструкції. Проте новинка порадує свого власника повним покриттям чорною матовою фарбою, наявністю відсіку для 5,25" пристрою і посадкового місця під 2,5" накопичувач, інтерфейсом USB 3.0 на передній панелі, тихим попередньо встановленим 80-мм вентилятором на тильній і вирізом у піддоні для монтажу габаритних процесорних СО.
У разі бажання встановити дискретну відеокарту ми радимо придивитися до коротких (щоб не перегородити посадкове місце для SSD), або ж не дуже високих моделей (щоб не впертися в стійку в передній панелі). Найкраще віддати перевагу енергоефективним рішенням, хоча корпус дозволяє встановити ще пару додаткових 120-мм пропелерів.
У підсумку, хоча Aerocool CS-1102 явно створений з акцентом на офісні потреби, та ж зв'язка з Intel Pentium G4560 і GeForce GTX 1050 Ti цілком зможе комфортно мешкати всередині новинки. Однак ми радимо прикупити ще хоча б один 120-мм вентилятор – попереду все ж літо, та й ще це глобальне потепління…
Переваги:
- цікавий дизайн;
- практичне чорне матове фарбування;
- можливість встановлення довгих 375-мм відеокарт і 150-мм процесорних кулерів;
- можливість встановлення до трьох пропелерів (один 80-мм вже попередньо встановлений на тильній панелі);
- наявність місця для часткового прихованого укладання кабелів;
- виріз в піддоні корпуса для заміни габаритного процесорного кулера;
- помірне нагрівання процесора та відеокарти.
Особливості:
- наявність усього одного місця для 2,5" накопичувача, яке легко перекривається відеокартою;
- верхнє розташування БЖ;
- мазка передня панель;
- лише один зовнішній інтерфейс USB 3.0.
Недоліки:
- якість обробки країв могла бути кращою.
