Огляд нового відеоприскорювача ZOTAC GeForce GTS 250 AMP!

У сьогоднішній статті мова піде про графічний процесор NVIDIA GeForce GTS 250 і один із засобів його застосування, що запропонувала компанія ZOTAC у вигляді моделі GeForce GTS 250 AMP!

Але перш ніж приступити безпосередньо до огляду виробу, ми б хотіли привести невелику історичну довідку про відеокарти на основі чіпів NVIDIA.

Всі ми пам'ятаємо вихід чудової лінійки відеокарт серії GeForce 8. В цій лінійці компанія NVIDIA вперше застосувала свою універсальну технологію CUDA, що надало їй велику перевагу перед конкурентами. Однак, незважаючи на те, що дана серія відеокарт і так користувалася величезною популярністю, справжній вибух спровокувала поява моделі GeForce 8800 GT. У цій моделі, що належала на той момент до класу Performance, вперше був застосований 65 нм графічний чіп G92, точніше G92-270-A2.

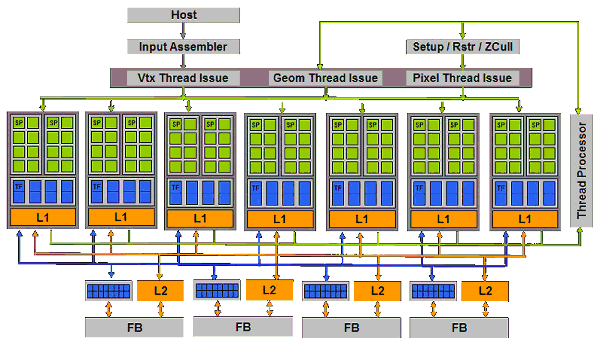

Діаграма графічного процесора G92-270-A2

Він був спроектований по оптимізованій архітектурі, що давало йому можливість суперничати з ТОП продуктами того часу (наприклад, GeForce 8800 GTX) при набагато більш низькій вартості.

Набираючи популярність, відеокарти на GeForce 8800 GT створили неприємну конкуренцію всередині власної лінійки, тому компанія NVIDIA випускає більш дорожчу, але також потужнішу відеокарту - GeForce 8800 GTS, засновану на більш повноцінному графічному чіпі G92-400-A2.

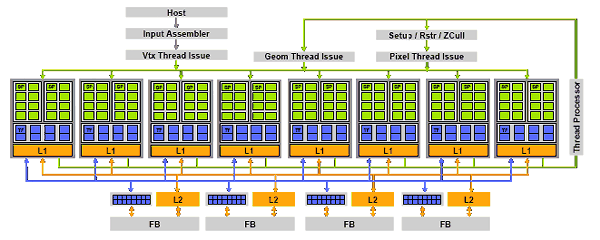

Діаграма графічного процесора G92-400-A2

Архітектурно GeForce 8800 GTS 512MB відрізняється від GeForce 8800 GT 512MB включенням ще одного, раніше неактивного, модуля, що має 16 уніфікованих потокових процесорів і 8 текстурних блоків (8 блоків адресації текстур і 8 блоків фільтрації текстур). Плюс була збільшена тактова частота самого графічного процесора і шейдерного домену. З такими покращеннями, відеокарти на GeForce 8800 GTS стали справжніми флагманами, випереджаючи за продуктивністю казково дорогі GeForce 8800 GTX і ULTRA.

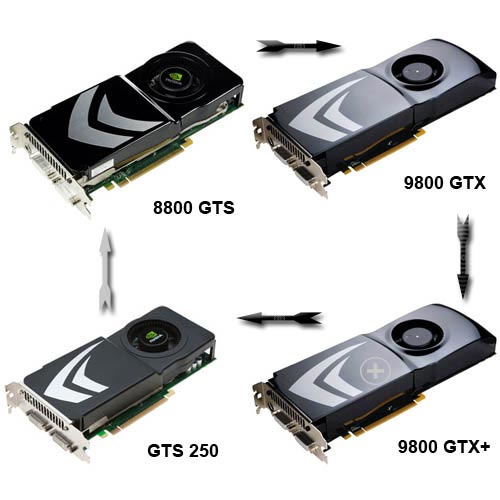

З цього моменту графічний чіп G92 дуже міцно закріпився на ринку. На його основі компанія NVIDIA випустила майже дві лінійки прискорювачів. Так, після успішного закріплення 3D-акселераторів на GeForce 8800 GTS у ТОП класі, почали з'являтися відеокарти середнього класу на GeForce 8800 GS, засновані на все тому ж G92 (маркування G92-150-A2), тільки зі зменшеною кількістю виконавчих блоків, відеопам'яті і частотами. Слідом за ними, при виході нової серії GeForce 9, з'являються відеокарти-клони на GeForce 9600 GSO, що є точною копією GeForce 8800 GS, і GeForce 9800 GTX (G92-420-A2), майже повної копії GeForce 88000 GTS з дещо більш вищими частотами.

Крім того, що архітектура чіпа G92 дозволяє блокувати частину виконавчих модулів для штучного одержання більш повільних відеокарт, він виявився дуже вдалим у плані розгону та надав можливість випускати потужніші відеокарти. Прикладом тому є відеокарти ASUS GeForce 9600 GSO 384 МБ ULTIMATE та інші розігнані версії від інших виробників. Ще більше розширив застосування чіпа G92 перехід на 55 нм техпроцес. З маркуваннями G92-270-B1 і G92-420-B1 він був застосований у нових відеокартах на GeForce 9800 GT і GeForce 9800 GTX+ відповідно.

Щоб полегшити сприйняття інформації, ми звели в таблицю всі версії чипа G92.

Як бачите, протягом чималої кількості часу чіп G92 мав найрізноманітніші зміни. Особливої уваги заслуговує останній стовпчик, тому що саме в ньому представлена специфікація оновленого чіпу з маркуванням G92-421-B1, на основі якого й виконаний тестуємий сьогодні прискорювач ZOTAC GeForce GTS 250 AMP!. Дивно, але крім зміненого маркування він нічим не відрізняється від попередника G92-420-B1, на основі якого виконана відеокарта GeForce 9800 GTX+. Хіба що, тепер на еталонній версії карти аж 1 ГБ відеопам'яті, замість 512 МБ на GeForce 9800 GTX+. Ми обов'язково порівняємо два відеоадаптери на цих GPU у нашому тестуванні, щоб визначити різницю.

Отже, з історією чіпу G92 ми ознайомилися, тепер прийшов час розглянути саме останні його втілення на прикладі ZOTAC GeForce GTS 250 AMP!.

Поставка, специфікація та комплектація

Нічого в дизайні коробок від ZOTAC не змінилося. Все ті ж жовто-помаранчеві кольори та зображення дракона. Увагу привертає прозоре віконце і наклейка, яка інформує про те, що в коробці з відеокартою знаходиться гра XIII Century: Death or Glory.

На звороті коробки немає нічого примітного.

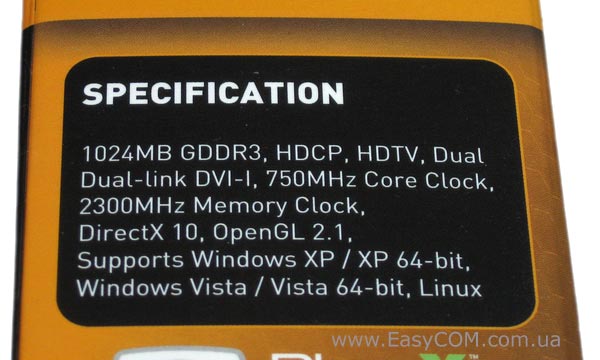

Традиційно для компанії ZOTAC, на бічній поверхні коробки є дуже корисна маленька табличка з короткою специфікацією продукту.

Ну а ми в свою чергу, наведемо її повний варіант:

Те, що відеокарта має у своїй назві слово AMP! означає, що вона піддалася заводському розгону. Це чітко видно за специфікацією. Частота ядра збільшена на 12 МГц, частота уніфікованих процесорів на 54 МГц і частота пам'яті на 100 МГц DDR. Досить скромні цифри, особливо для компанії ZOTAC, але здатні зробити цей варіант прискорювача на GeForce GTS 250 дещо швидше інших.

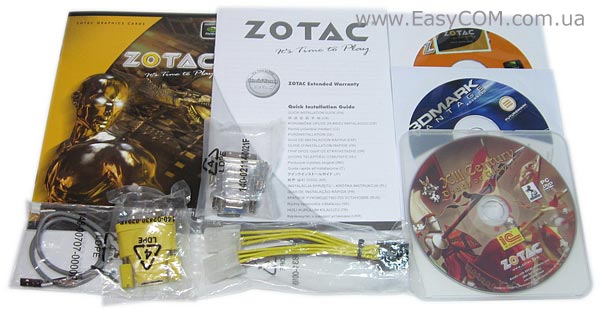

Крім відеокарти в коробці знаходяться:

• Гра XIII Century: Death or Glory;
• Перехідник з DVI на VGA;
• Перехідник з DVI на HDMI;
• S/PDIF-кабель;
• Перехідник живлення з периферійних роз’ємів на 8-контактний PCI Express;
• Гарантійний талон і інструкція користувача;
• Диск з ПЗ і драйверами;
• Диск з тестовим пакетом 3D Mark Vantage;
• Наклейка на корпус.

Комплект поставки досить незвичний, в першу чергу завдяки дискам з тестовим пакетом та грою. Через те, що у нової відеокарти використовується 8-контактний роз’єм живлення,  маємо відповідний перехідник у комплекті, з двох звичних 6-контакнтих PCI Express.

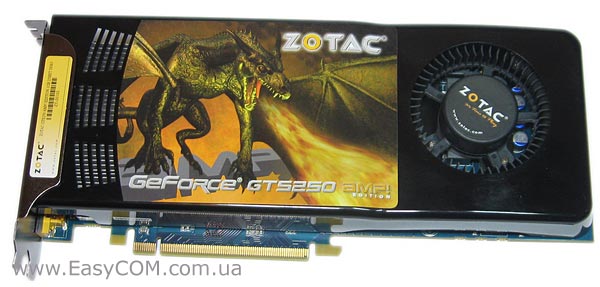

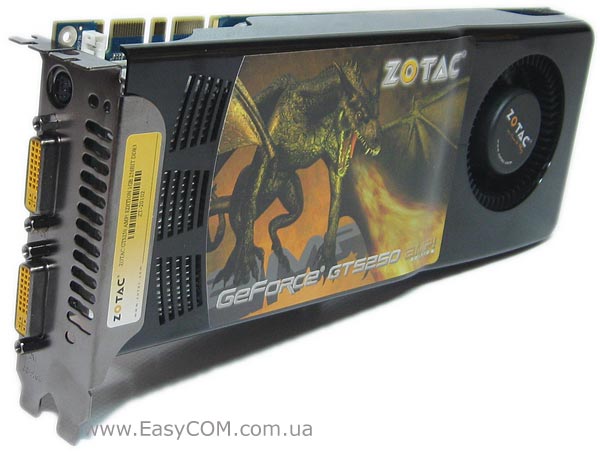

Зовні відеокарта не дуже відрізняється від аналогічних карт такого класу, тому що її лицьова сторона повністю накрита двослотовою системою охолодження.

Проаналізувавши деякі дані, можна зробити висновок, що ZOTAC GeForce GTS 250 AMP! виконана на «не референсній» друкованій платі. Про це свідчить збільшена довжина текстоліту (266 мм проти 228 мм у еталона) і 8-контактний роз’єм живлення замість рекомендованого 6-контактного.

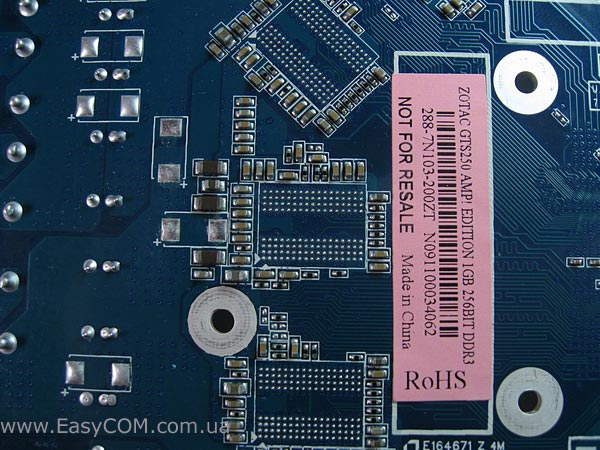

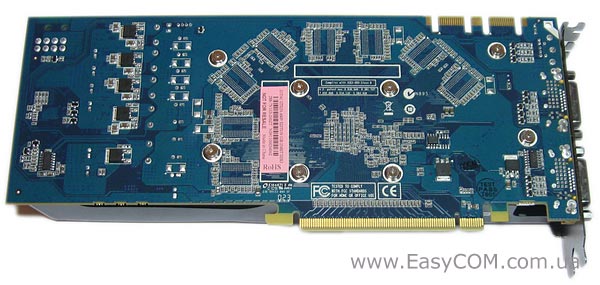

Зверніть увагу на посадкові місця для чіпів пам'яті, які знаходяться на тильній стороні друкованої плати. Напевно, такий резерв був зроблений для створення версії відеокарти з 2 ГБ пам'яті.

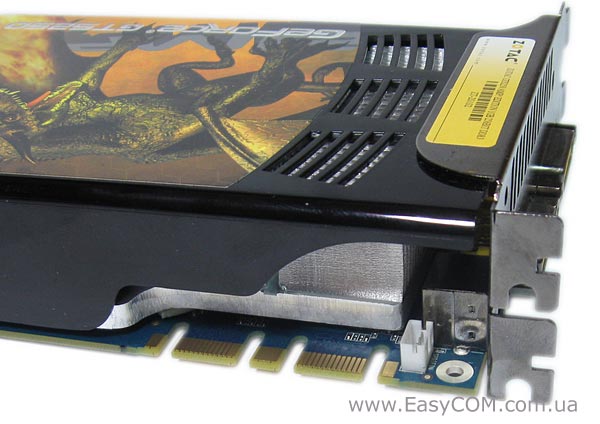

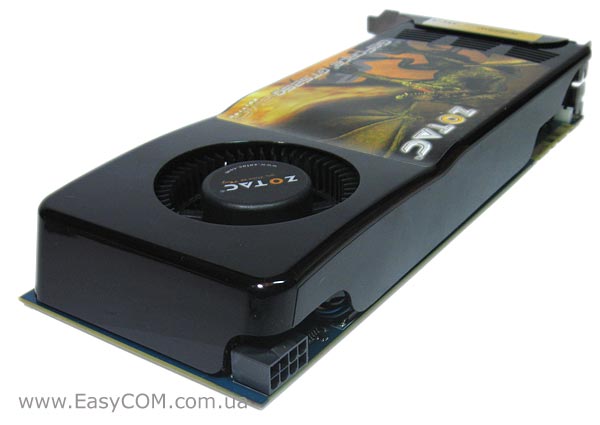

А це 8-контактний роз’єм живлення, що забезпечує до 150 Вт додаткової потужності. Нам здається, що дана друкована плата спеціально розроблена для створення в майбутньому потужніших відеокарт. Про це говорять і 2 роз’єми для системи охолодження, і додаткові посадкові місця для чіпів пам'яті, і сумарна електрична потужність, яку можна подати на плату до 225 Вт (150 через додатковий роз’єм і 75 через шину PCI-e 2.0).

Система охолодження

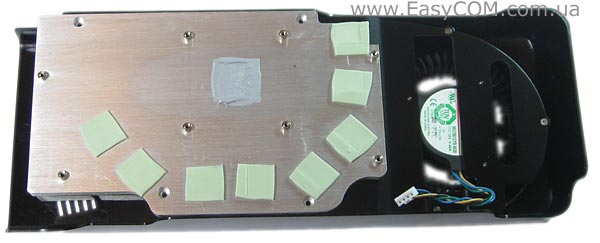

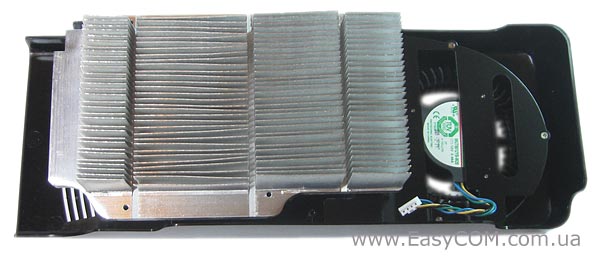

Знявши систему охолодження, ми були сильно здивовані, тому що вона являла собою алюмінієвий радіатор і турбіну, що охолоджує його в поперечному напрямку.

Зазвичай, для відеокарт такого рівня застосовуються системи охолодження з мідною основою і тепловими трубками. У нашому ж випадку, алюмінієвий радіатор не був навіть цільним - його ребра були напаяні окремо (на жаль, на фото цього майже не видно). Ми перевірили ефективність системи охолодження в стандартному режимі.

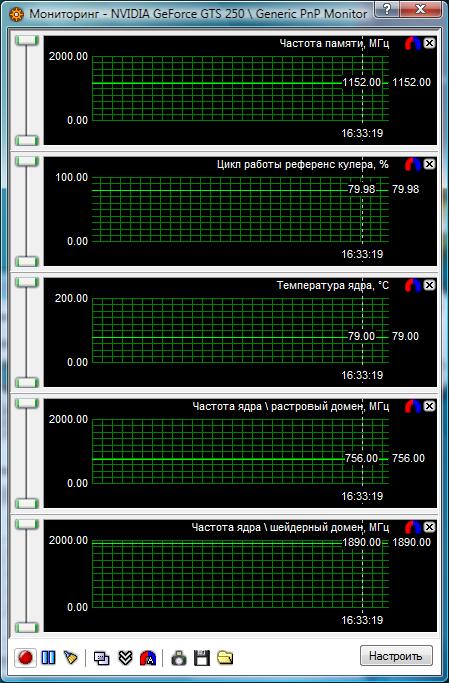

Графічне ядро прогрілося до 79 ⁰С, що в взагалі далеко від критичної температури 105 ⁰С. У подібному режимі роботи турбіну вже було гарно чутно, але назвати це шумом ще не можна. Відзначимо, що до 80% від максимально можливої швидкості обертання турбіна розкручувалася тільки після тривалого прогріву прискорювача тестовими програмами - у звичайному режимі вона оберталася трохи повільніше і, отже, залишалася досить тихою.

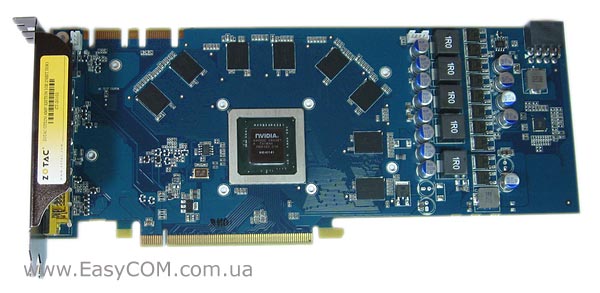

Ось так виглядає відеокарта без системи охолодження. Система живлення організована досить потужним 5+1-фазним стабілізатором, що знову ж наштовхує на думку про можливість створення на основі цієї друкованої плати потужнішого прискорювача.

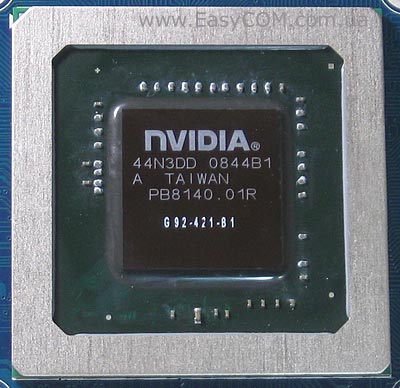

Серцем відеокарти є оновлена версія чіпу G92 з маркуванням G92-421-B1, растровий домен якого працює на частоті 750 МГц, а шейдерний - 1890 МГц.

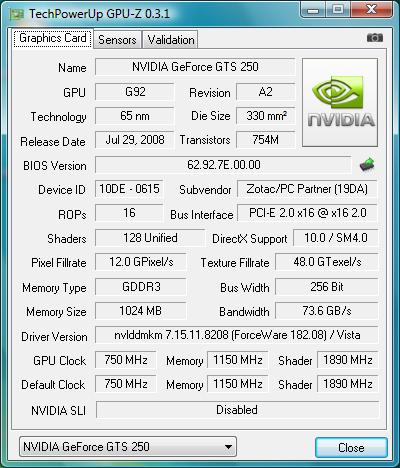

На жаль, дуже популярна утиліта GPU-Z знову схибила – вона не змогла повністю коректно визначити графічне ядро та вказати техпроцес його виробництва. Це вже не перший випадок на нашій практиці, але змінити що-небудь ми не можемо - будемо сподіватися на сумлінність авторів програми. Але частоти та інші параметри визначені вірно.

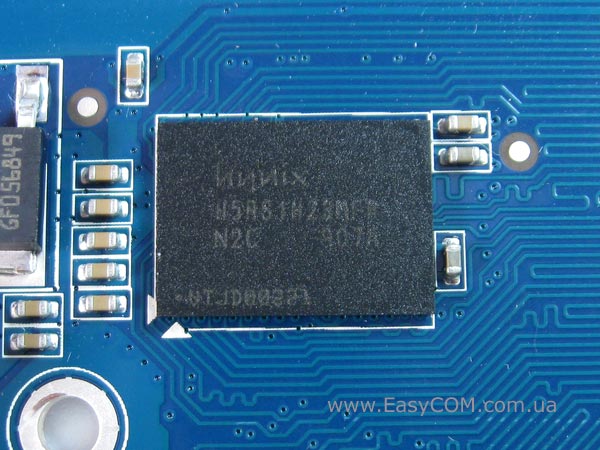

На тестуємій відеокарті застосовані мікросхеми пам'яті виробництва компанії Hynix, сумарним об'ємом 1 ГБ. Маркування H5RS1H23MFR N2C вказує на те, що дані чіпи забезпечують час вибірки 0.8 нс, що відповідає реально частоті 1200 МГц або 2400 МГц ефективної. Невеликий, але все-таки запас для розгону є.

Тестування
